丝印T4二极管是一种常见的电子元件，被广泛应用于各种电子设备中。
它的主要参数包括最大正向电流、最大反向电压、正向压降和反向电流。
1. 最大正向电流：这是二极管在正向工作时所能承受的最大电流，通常在几十毫安到几百毫安之间。
超过这个数值可能会导致二极管过载而损坏。
2. 最大反向电压：二极管在反向工作时所能承受的最大电压，通常在几十伏到几百伏之间。
超过这个数值可能会导致二极管击穿而损坏。
3. 正向压降：二极管在正向工作时的电压降，通常在几百毫伏到几伏之间。
在正向工作时，二极管的导通电压要大于这个数值才能正常工作。
4. 反向电流：二极管在反向工作时的电流流动，通常在几十微安到几百微安之间。
在反向工作时，电流要小于这个数值才能保证二极管不失效。
这些参数共同决定了丝印T4二极管的工作特性和性能。
请注意，具体的参数值可能会因产品型号和生产厂家的不同而有所差异。
如果需要具体的产品参数，建议参考相关的产品手册或咨询生产厂家。
常用贴片二极管丝印和参数对应表
常用贴片二极管丝印和参数对应表一、常用贴片二极管丝印和参数对应表在电子元器件中，常用贴片二极管是一种重要的电子元件，具有广泛的应用。
了解二极管的丝印和参数对应关系，对于正确选择和使用二极管具有重要意义。
下面是常用贴片二极管丝印和参数对应表：1. 丝印：1N4148参数：最大反向电压(Vrrm)：100V最大反向电流(Ir)：150mA正向压降(Vf)：1V最大连续工作温度(Tj)：200℃2. 丝印：1N4007参数：最大反向电压(Vrrm)：1000V最大反向电流(Ir)：30mA正向压降(Vf)：1V最大连续工作温度(Tj)：150℃3. 丝印：1N5819参数：最大反向电压(Vrrm)：40V最大反向电流(Ir)：1mA正向压降(Vf)：0.45V最大连续工作温度(Tj)：125℃4. 丝印：BAT54S参数：最大反向电压(Vrrm)：30V最大反向电流(Ir)：100nA正向压降(Vf)：0.32V最大连续工作温度(Tj)：150℃5. 丝印：BAV99参数：最大反向电压(Vrrm)：85V最大反向电流(Ir)：2μA正向压降(Vf)：0.8V最大连续工作温度(Tj)：150℃二、结语通过以上常用贴片二极管丝印和参数对应表，我们可以清楚地了解到不同型号的贴片二极管的丝印和参数之间的对应关系。
在选择和应用贴片二极管时，我们可以根据需要的电压、电流和温度等参数，选择合适的型号的贴片二极管。
这样能够确保电路的正常工作，提高电子产品的性能和可靠性。
希望以上内容对您了解常用贴片二极管丝印和参数对应关系有所帮助。
如果您对其他电子元器件的丝印和参数对应关系也感兴趣，欢迎提出，我们将为您提供更多相关信息。
常用二极管三极管参数
常用二极管三极管参数二极管和三极管是电子基础器件，广泛应用于电子电路中。
了解和掌握常用二极管和三极管的参数对于设计和分析电子电路非常重要。
本文将详细介绍一些常用二极管和三极管的主要参数。
一、常用二极管参数：1.正向电压降（Vf）：正向电压降是二极管在正向导通状态下的电压。
对于硅二极管，正向电压降一般为0.6-0.7伏；对于锗二极管，正向电压降一般为0.2-0.3伏。
正向电压降是二极管正向导通的重要特性，也是电路设计中常用的参数。
2. 反向击穿电压（Vbr）：反向击穿电压是二极管在反向偏置时能够承受的最大电压。
如果二极管的反向电压超过了击穿电压，二极管将会发生击穿现象，导致电流急剧增大。
因此，电路设计中需要保证二极管的反向电压不超过其击穿电压以保护二极管。
3.最大正向电流（If）：最大正向电流指的是二极管可以承受的最大正向电流。
超过最大正向电流，二极管会受到损坏。
4.最大反向电流（Ir）：最大反向电流指的是二极管可以承受的最大反向电流。
超过最大反向电流，二极管也会受到损坏。
5. 响应时间（tr、tf）：响应时间指的是二极管从导通到截止、从截止到导通的时间。
响应时间决定了二极管的开关速度。
通常情况下，响应时间越小，二极管的开关速度越快。
二、常用三极管参数：1.饱和电流（Ic）：饱和电流指的是三极管的集电极电流（Ic）达到饱和区域时的电流值。
饱和电流是三极管正常工作的重要参数。
2.放大因子（β）：放大因子指的是三极管中输入电流与输出电流之间的比值。
放大因子决定了三极管的放大能力，通常会通过测量输入基极电流（Ib）和输出集电极电流（Ic）的比值来计算放大因子。
3.最大功耗（Pd）：最大功耗指的是三极管可以承受的最大功率。
超过最大功耗，三极管可能会发热过多而受到损坏。
4. 最大封装温度（Tj max）：最大封装温度指的是三极管可以承受的最高温度。
超过最大封装温度，三极管的性能可能会变差。
5.频率响应（fT）：频率响应指的是三极管的响应频率范围。
常用二极管及参数一览表
常用二极管及参数一览表1. 引言二极管（Diode）是一种重要的电子器件，用来控制电流的流向。
不同类型的二极管具有不同的特性和参数。
本文将介绍常用二极管及其主要参数，以便读者了解并选择适合自己需求的二极管。
2. 常见二极管类型及参数2.1 硅二极管- 正向电压降（VF）：硅二极管通常具有0.6V-0.7V的正向电压降。
- 最大反向电压（VR）：硅二极管最大允许的反向电压取决于具体型号，一般在50V-1000V之间。
- 最大连续电流（IF）：硅二极管的最大连续电流也取决于型号，一般在100mA-10A之间。
2.2 锗二极管- 正向电压降（VF）：锗二极管通常具有0.2V-0.3V的正向电压降，较低于硅二极管。
- 最大反向电压（VR）：锗二极管的最大允许反向电压一般在20V左右。
- 最大连续电流（IF）：锗二极管的最大连续电流一般在100mA以下。
2.3 快恢复二极管- 正向电压降（VF）：快恢复二极管通常具有1V-2V的正向电压降。
- 最大反向电压（VR）：快恢复二极管的最大允许反向电压一般在100V以上。
- 最大连续电流（IF）：快恢复二极管的最大连续电流一般在1A以上。
2.4 肖特基二极管- 正向电压降（VF）：肖特基二极管通常具有0.2V-0.4V的正向电压降。
- 最大反向电压（VR）：肖特基二极管的最大允许反向电压一般在50V-200V左右。
- 最大连续电流（IF）：肖特基二极管的最大连续电流一般在1A以上。
2.5 光电二极管- 最大光敏电流（IL）：光电二极管的最大光敏电流取决于具体型号，一般在1mA-10mA之间。
- 最大耐压（PD）：光电二极管的最大耐压一般在20V-100V之间。
3. 使用注意事项- 根据电路设计需求，选择适当类型的二极管。
- 注意二极管的最大允许电流和反向电压，避免超过其额定值。
- 在连接二极管时，正确区分正负极，以免逆相连接导致性能下降。
- 使用光电二极管时，避免过高的光照强度，以免损坏器件。

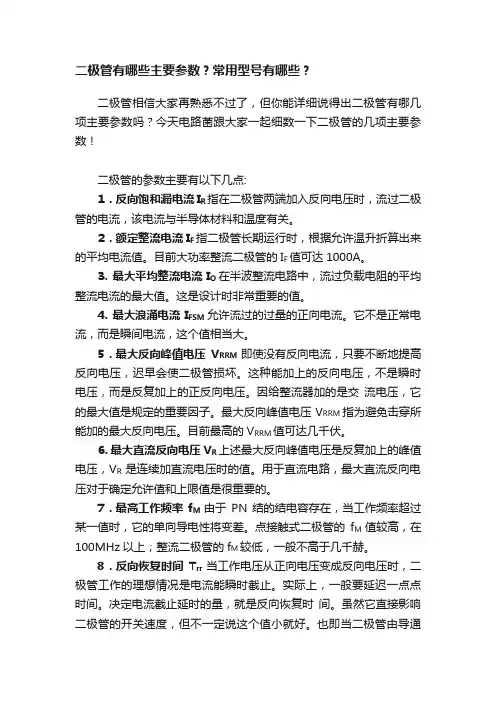

二极管有哪些主要参数？常用型号有哪些？
二极管有哪些主要参数？常用型号有哪些？二极管相信大家再熟悉不过了，但你能详细说得出二极管有哪几项主要参数吗？今天电路菌跟大家一起细数一下二极管的几项主要参数！二极管的参数主要有以下几点:1．反向饱和漏电流I R指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。
2．额定整流电流I F指二极管长期运行时，根据允许温升折算出来的平均电流值。
目前大功率整流二极管的I F值可达1000A。
3. 最大平均整流电流I O在半波整流电路中，流过负载电阻的平均整流电流的最大值。
这是设计时非常重要的值。
4. 最大浪涌电流I FSM允许流过的过量的正向电流。
它不是正常电流，而是瞬间电流，这个值相当大。
5．最大反向峰值电压V RRM即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。
这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。
因给整流器加的是交流电压，它的最大值是规定的重要因子。
最大反向峰值电压V RRM指为避免击穿所能加的最大反向电压。
目前最高的V RRM值可达几千伏。
6. 最大直流反向电压V R上述最大反向峰值电压是反复加上的峰值电压，V R是连续加直流电压时的值。
用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的。
7．最高工作频率f M由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。
点接触式二极管的f M值较高，在100MHz以上；整流二极管的f M较低，一般不高于几千赫。
8．反向恢复时间T rr当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。
实际上，一般要延迟一点点时间。
决定电流截止延时的量，就是反向恢复时间。
虽然它直接影响二极管的开关速度，但不一定说这个值小就好。
也即当二极管由导通突然反向时，反向电流由很大衰减到接近I R时所需要的时间。
大功率开关管工作在高频开关状态时，此项指标至为重要。
9. 最大功率P二极管中有电流流过，就会发热，而使自身温度升高。
电子制作中常用二极管的主要参数及封装丝印
电子制作中常用二极管的主要参数及封装丝印二极管是电子电路中常用的元件之一，其在电子电路中可以作为整流、检波、钳位保护等用途。
本文介绍一下电子爱好者搞电子制作时经常用到的一些二极管的主要电参数及封装丝印。
1、常用的整流二极管电子制作中常用二极管的主要参数及封装丝印1N4001整流二极管1N4001整流二极管是1N40xx系列中常用的管子，其耐压值为50V，整流电流为1A，在一些低压稳压电源中很常见。
对于直插的1N4001二极管，带有白色色环的那一端为负极（其它型号的直插二极管亦然）。
贴片封装的1N4001的丝印为M1，其参数与直插的1N4001的参数一样。
电子制作中常用二极管的主要参数及封装丝印贴片1N4001二极管电子制作中常用二极管的主要参数及封装丝印▲1N4007整流二极管1N4007二极管可以说是1N40xx系列中最常用的二极管，该管耐压值为1000V，整流电流为1A，其广泛用于电子镇流器、LED驱动器中作为低频高压整流。
电子制作中常用二极管的主要参数及封装丝印▲贴片1N4007二极管电子制作中常用二极管的主要参数及封装丝印▲1N5408整流二极管1N40xx系列二极管的整流电流为1A，若需要大电流整流，可以选用整流电流为3A的1N54xx的整流二极管。
其中1N5408是该系列中最常用的二极管。
该管的耐压值可达1000V。
电子制作中常用二极管的主要参数及封装丝印▲6A10整流二极管电子制作中常用二极管的主要参数及封装丝印▲10A10整流二极管若需要更大电流的整流二极管，可以选用6A10及10A10，它们的耐压值皆为1000V，整流电流分别为6A和10A。
2、常用的肖特基二极管肖特基二极管高频性能良好，正向压降小，多用于开关电源及逆变器中作高频整流。
电子制作中常用二极管的主要参数及封装丝印▲1N5819肖特基二极管1N5819肖特基二极管高频性能良好，正向压降低（在0.3V左右），在一些输出电流1A 以下的锂电池充电器中很常见。
很全的二极管参数
很全的二极管参数二极管是一种常见的电子元器件，用于电子电路中的整流、开关、放大和限幅等多种应用。
下面将详细介绍二极管的各种参数。
1.电压参数：- 最大反向电压（Reverse Voltage, VR）：二极管在反向工作时所能承受的最大电压。
- 顶部反向电压（Peak Reverse Voltage, VRM）：二极管在瞬态工作条件下所能承受的最大反向电压。
- 额定反向电压（Rated Reverse Voltage, VRRM）：二极管在稳态工作条件下所能承受的最大反向电压。
- 触发电压（Trigger Voltage, VT）：在正向偏置条件下，二极管开始导通的最小电压。
2.电流参数：- 最大直流正向电流（Maximum DC Forward Current, IF）：二极管在正向工作时所能承受的最大电流。
- 顶部正向电流（Peak Forward Current, IFM）：二极管在瞬态工作条件下所能承受的最大正向电流。
- 额定正向电流（Rated Forward Current, IFRM）：二极管在稳态工作条件下所能承受的最大正向电流。
- 最大反向电流（Maximum Reverse Current, IR）：二极管在反向工作时所能承受的最大电流。
- 最大反向浸泡电流（Maximum Reverse Surge Current, IFSM）：二极管在瞬态工作条件下所能承受的最大反向浸泡电流。
3.频率参数：- 额定反向恢复时间（Rated Reverse Recovery Time, trr）：二极管从导通状态到截止状态所需的时间。
- 最大反向恢复时间（Maximum Reverse Recovery Time, trr）：二极管从截止状态回到导通状态所需的最长时间。
4.功率参数：- 最大功耗（Maximum Power Dissipation, PD）：二极管能够承受的最大功耗。
- 最大脉冲功耗（Maximum Pulse Power Dissipation, PDM）：二极管能够承受的瞬态脉冲功耗。
二极管参数表
二极管参数表二极管是一种最常用的半导体器件，它有着简单、可靠、易于制造等特点，广泛应用于电子电路中。
二极管的参数表对于电子工程师来说是必须要学习的一部分，下面我们来分步骤阐述一下二极管的参数表。
第一步：二极管的命名规则二极管的命名规则是由三个字母和一个数字组成的，例如1N4001。
其中，第一个字母代表材料的类型，N表示硅材料；P表示锗材料；第二个字母A、B、C、D等表示材料的级别和工艺等级；第三个字母表示二极管的用途和结构类型，B表示整流二极管；C表示稳压二极管；D 表示开关二极管等；最后一个数字表示二极管的最大反向电压值，也称为峰值反向电压，单位是V。
第二步：二极管的主要参数①最大反向电压值（VRRM）：该参数表示二极管能够承受的最大反向电压值，一旦超过这个值，二极管就会失效。
这个值在二极管的参数表中通常以V来表示。
②最大连续反向电流（IF）：该参数表示二极管正向导通时能够承受的最大电流值。
这个值在二极管的参数表中通常以mA来表示。
③最大峰值反向电流（IR）：该参数表示在反向电压等于最大反向电压值时，二极管能够承受的最大反向电流值。
这个值在二极管的参数表中通常以μA来表示。
④正向压降（VF）：正向压降是指二极管正向导通时的电压降值，这个值在二极管的参数表中通常以V来表示。
⑤反向恢复时间（trr）：该参数表示二极管正向导通转向反向导通所需的时间。
这个值在二极管的参数表中通常以ns来表示。
第三步：二极管的封装形式二极管的封装形式非常多样化，最常见的类型有杜脉封装（DO-41）、扁平型封装（SMD）、多层塑封封装（DIP）等。
其中，DO-41封装的二极管是最常用的一种，它长约4.65mm，直径约1.78mm，可承受的电压大致在50V-1000V之间。
总结：二极管的参数表是电子工程师必须要掌握的一部分，通过了解二极管的命名规则、主要参数和封装形式，我们能够更好地选择适合自己需要的二极管。
二极管虽然相对简单，但这并不意味着它不重要，相反，二极管在电子电路中有着不可替代的作用，我们需要精心选择和使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子制作中常用二极管的主要参数及封装丝印
二极管是电子电路中常用的元件之一，其在电子电路中可以作为整流、检波、钳位保护等用途。
本文介绍一下电子爱好者搞电子制作时经常用到的一些二极管的主要电参数及封装丝印。
1、常用的整流二极管
电子制作中常用二极管的主要参数及封装丝印
1N4001整流二极管
1N4001整流二极管是1N40xx系列中常用的管子，其耐压值为50V，整流电流为1A，在一些低压稳压电源中很常见。
对于直插的1N4001二极管，带有白色色环的那一端为负极（其它型号的直插二极管亦然）。
贴片封装的1N4001的丝印为M1，其参数与直插的
1N4001的参数一样。
电子制作中常用二极管的主要参数及封装丝印贴片1N4001二极管
电子制作中常用二极管的主要参数及封装丝印
▲
1N4007整流二极管
1N4007二极管可以说是1N40xx系列中最常用的二极管，该管耐压值为1000V，整流电流为1A，其广泛用于电子镇流器、LED驱动器中作为低频高压整流。
电子制作中常用二极管的主要参数及封装丝印▲
贴片1N4007二极管
电子制作中常用二极管的主要参数及封装丝印
▲
1N5408整流二极管
1N40xx系列二极管的整流电流为1A，若需要大电流整流，可以选用整流电流为3A的1N54xx的整流二极管。
其中1N5408是该系列中最常用的二极管。
该管的耐压值可达1000V。
电子制作中常用二极管的主要参数及封装丝印
▲
6A10整流二极管
电子制作中常用二极管的主要参数及封装丝印
▲
10A10整流二极管
若需要更大电流的整流二极管，可以选用6A10及10A10，它们的耐压值皆为1000V，整流电流分别为6A和10A。
2、常用的肖特基二极管
肖特基二极管高频性能良好，正向压降小，多用于开关电源及逆变器中作高频整流。
电子制作中常用二极管的主要参数及封装丝印
▲
1N5819肖特基二极管
1N5819肖特基二极管高频性能良好，正向压降低（在0.3V左右），在一些输出电流1A 以下的锂电池充电器中很常见。
1N5819的耐压值为40V，整流电流为1A。
电子制作中常用二极管的主要参数及封装丝印贴片封装的1N5819肖特基二极管
电子制作中常用二极管的主要参数及封装丝印
1N5822肖特基二极管
电子制作中常用二极管的主要参数及封装丝印贴片封装的1N5822肖特基二极管
电子制作中常用二极管的主要参数及封装丝印
▲
SR360肖特基二极管
电子制作中常用二极管的主要参数及封装丝印
▲
贴片封装的SR360肖特基二极管
1N5822和SR360也是常用的肖特基二极管，其整流电流为3A，耐压值分别为40V和60V。
3、常用的快恢复二极管
快恢复二极管的高频性能良好，耐压值高，一般用于高频高压整流电路中（肖特基二极管由于耐压值不高，一般用于低压高频整流）。
电子制作中常用二极管的主要参数及封装丝印UF4007快恢复二极管
电子制作中常用二极管的主要参数及封装丝印▲
贴片封装的UF4007快恢复二极管
UF4007是常用的一种快恢复二极管，其耐压值为1000V，整流电流为1A。
这里顺便说一下，UF4007是高频二极管，1N4007是低频二极管，一般不能用1N4007代替UF4007。
4、常用的开关二极管
开关二极管高频性能良好、开关速度快，多用于数字电路中或作为高频小电流整流。
电子制作中常用二极管的主要参数及封装丝印
1N4148开关二极管
电子制作中常用二极管的主要参数及封装丝印
▲
贴片封装的1N4148开关二极管
1N4148是大家非常熟悉的一种小电流二极管。
该二极管在电子电路中用的很广。
1N4148耐压值为75V，整流电流为150mA，开关时间为4纳秒。
贴片1N4148有多种封装，除了上面那种贴片封装的，还有SOD-323封装及SOT-23封装。
