LTE功率优化方法探析V1
LTE网络优化常见问题和优化方法
• 与TD-S类似需要考虑覆盖、干扰、小区用户数的影响 • 需要考虑带宽配置对速率的影响 • 需要考虑天线模式对速率的影响 • 需要考虑时隙比例配置、特殊时隙配置对速率的影响 • 需要考虑功率配置对速率的影响 • 需要考虑下行控制信道占用符号数对速率的影响
干扰问题分析的重点和难点不同
© ZTE Corporation. All rights reserved.
覆盖问题分类（RSRP占主导）
弱覆盖（覆盖空洞）
越区覆盖
保证网络的连续 覆盖；
使实际覆盖与规划 一致，解决孤岛效 应导致的切换掉话 问题；
上下行不平衡
从上行和下行链 路损耗是否平衡 角度出发，解决 因为上下行覆盖 不一致的问题；
解决越区覆盖问题
Ø避免扇区天线的主瓣方 向正对道路传播；对于此 种情况应当适当调整扇区 天线的方位角，使天线主 瓣方向与街道方向稍微形 成斜交，利用周边建筑物 的遮挡效应减少电波因街 道两边的建筑反射而覆盖 过远的情况
Ø在天线方位角基本合理 的情况下，调整扇区天线 下倾角，或更换电子下倾 更大的天线。调整下倾角 是最为有效的控制覆盖区 域的手段。下倾角的调整… 包括电子下倾和机械下倾 两种，如果条件允许优先 考虑调整电子下倾角，其 次调整机械下倾角
解决无主导小区问题
Ø针对无主导小区的区域，确 定网络规划时用来覆盖该区域 的小区，应当通过调整天线下 倾角和方向角等方法，增强某 一强信号小区（或近距离小区） 的覆盖，削弱其他弱信号小区 （或远距离小区）的覆盖。
Ø如果实际情况与网络规划有 出入，则需要根据实际情况选 择能够对该区域覆盖最好的小 区进行工程参数的调整。
RF优化的基本流程图
RF优化开始
LTE室分场景上行功率控制优化
室分场景上行功率控制优化原理分析：室分场景由于覆盖相对封闭且与大网使用不同频率，无线干扰较少，相应的功率控制算法参数设置将有别于室外大网。
上行PUSCH功率控制算法如下：闭环功率控制的校正值是通过比较过滤后的RSSI/SINR测量和可配置的二维决策矩阵得到，测量结果落到哪个象限，DELTA_PUSCH就对应的增加或减小：优化试点：4月20日针对慈溪区域341个室分小区，将ulpcLowlevSch 和ulpcUplevSch 门限范围由（-103，-96）调整为（-115，-85），功率控制基本以SINR控制为主，以达到提升用户速率的目的。
调整后对比用户感知类指标变化情况，指标差异并不大。
调整rssi参数步长对用户感知及各项指标影响不大，继续调整sinr步长参数，继续调整SINR步长参数ulpcLowqualSch及ulpcUpqualSch门限范围由（18，20）调整至（16，20）。
调整后对比用户指标前后变化（调整时间为20160425晚），及第二次调整门限至（18，22），对比调整前后指标对比（调整时间为20160504）。
试点效果：对比调整前后及二次调整后各项指标的变化情况，可以看到第二次调整对上行质量有提升作用，具体对比如下：•优化后平均SINR提升了1.54dB，提升幅度为10.85%，说明上行质量有所提升•优化后平均MCS提升了0.65，提升幅度为4.17%，说明上行数据传输更多的采用高阶调制编码方式•优化后SINR低于21dB的比例明显下降，由原先的90.84%下降到81.16%，下降幅度为9.68%，也就是说高SINR占比提升了9.68%•优化后MCS低于20的比例明显下降，由原先的64.4%下降到55.97%，下降幅度为8.43%，也就是说高阶MCS（MCS22、23、24）的占比提升了8.43%；功控SINR门限分段调整评估，获取最佳SINR窗口门限设置实验分段调整SINR步长参数ulpcLowqualSch及ulpcUpqualSch，并通过MRO数据关联分析，以评估对上行信道质量的影响。
优化LTE测试详解
优化LTE测试详解LTE（Long Term Evolution）是一种4G无线通信技术，具有更高的速率和更低的时延，目前被广泛应用于移动通信领域。
对于LTE网络的性能测试和优化在网络部署和运营中非常关键。
本文将详细介绍LTE测试的目的、测试内容和优化方法。
一、LTE测试的目的1.验证网络性能：通过测试，验证网络的覆盖范围、容量和速率等性能参数是否满足设计要求。
2.发现问题并解决：测试可以发现网络中的问题，如信号覆盖不均匀、干扰问题、时延过高等，通过解决这些问题来优化网络性能。
3.提高用户体验：通过测试，改善网络质量，提高用户的上网速率和数据传输质量，从而提高用户的满意度和使用体验。
二、LTE测试的内容1.LTE网络覆盖测试：测试网络的基站信号覆盖范围和强度，通过收集覆盖图、功率图和信号强度图等数据，评估网络的覆盖情况。
2.LTE网络容量测试：测试网络在高负载情况下的性能表现，评估网络的容量和带宽利用率。
3.LTE网络速率测试：测试网络的上行和下行速率，评估用户的网络访问速度和数据传输性能。
4.LTE干扰测试：测试网络中的干扰水平和干扰源，通过定位和解决干扰问题来提高网络性能。
三、LTE测试的优化方法1.基站优化：优化基站的位置和方向，调整基站的发射功率和天线高度等参数，改善网络的覆盖范围和信号强度。
2.干扰管理：通过使用干扰消除技术，减少网络中的干扰源，提高网络的传输质量和容量。
3.频率规划：优化频率资源的分配，避免频率冲突和干扰，提高网络的信号质量和传输速率。
4.带宽管理：合理管理带宽资源，调整网络的传输速率和带宽分配，提高网络的容量和效率。
5.射频参数优化：优化无线电参数，如调整功率控制、扇区划分和邻区设置等，改善网络的信号覆盖和传输性能。
6.天线优化：优化天线的高度、方向和倾角，改善天线的辐射及接收性能，提高网络的覆盖范围和信号质量。
7.负载均衡：调整网络中各个基站的负载分布，减少负载过重的基站，提高网络的容量和资源利用率。
LTE功率控制总结
LTE功率控制总结LTE (Long Term Evolution) 是一种高速无线通信技术，由于其高速率和低延迟，广泛应用于移动通信领域。
在LTE中，功率控制是保证信号质量、最大限度利用系统资源的重要技术。
下面是我对LTE功率控制的总结。
首先，LTE功率控制的目标是保证用户的通信质量，同时最大程度地利用系统资源。
因此，功率控制主要关注两个方面，即上行功控和下行功控。
上行功控是指对用户终端（UE）的上行信号进行功率控制。
在LTE中，上行功控通过调整UE的传输功率来控制其到达基站的信号强度，以保证信道质量。
LTE中采用了多种功控算法，例如关闭循环功控、开环加权功控和闭环功控等。
其中，闭环功控利用了基站对收到的上行PUCCH（物理上行共享信道）信号的质量进行反馈来调整功率。
基站通过应答信令中携带的反馈信息来控制UE的发射功率，实现了根据实际情况进行功率调节的闭环控制。
下行功控是指对基站对UE的下行信号进行功率控制。
在LTE中，下行功控通过调整基站的传输功率来保证UE接收到的信号强度在适当范围内，以保证信道质量。
下行功控主要包括两种方式，即全局功控和子载波功控。
全局功控通过调整基站的全局传输功率来控制信道质量，保证覆盖范围内所有UE的接收信号质量。
而子载波功控则是根据每个子载波的接收信号质量来调整功率，以实现对不同位置或用户间信号的灵活控制。
对于LTE功率控制的优化，可以从多个方面进行考虑。
首先，可以优化功控算法，提高功控的精确度和灵活性。
例如，可以引入更复杂的功控算法，结合信道质量、拥塞状态等因素进行综合权衡，以实现更加准确的功率调节。
其次，可以优化功控策略，根据网络负载、用户需求等因素，动态调整功控目标，以实现更好的资源利用效率。
此外，还可以优化功控参数的配置，根据网络拓扑和用户分布等特点，合理配置功控参数，以实现全网覆盖和负载均衡的最优化。
此外，LTE功率控制还需要考虑与其他技术的协同工作。
例如，与LTE调度算法的协同可以实现对功率控制和调度资源的优化配置，以提高系统性能。
LTE无线网络优化方法研究
LTE无线网络优化方法研究随着移动通信技术的进步，LTE无线网络已成为移动通信网络的主流。
然而，在用户数量增长的背景下，如何优化LTE无线网络的质量和性能成为了急需解决的问题。
本文将从设计优化方案、优化吞吐量、有线网和无线网的优化等几个方面，探讨LTE无线网络优化方法的研究。
一、设计优化方案设计有效的优化方案，是保证LTE无线网络质量和性能的关键。
优化方案设计需要考虑以下几个方面：1.网络覆盖范围的扩展在LTE无线网络的设计中，覆盖范围较大，RRC连接较差的地区会导致网络拥塞、QoS下降等问题。
为了解决这些问题，可以采用增加基站数量、提升天线增效等手段来扩展网络覆盖范围，从而提高网络质量和性能。
2.协议优化LTE协议中存在一些瓶颈，包括控制面数据量较大、控制面信令处理速度慢、控制面协议负载较重等问题。
优化方法包括减少控制面数据量、提高控制面信令处理速度、优化控制面协议负载，以提高网络的性能和可靠性。
3.负载均衡网络负载均衡是保证网络整体性能的重要因素。
在LTE无线网络中，负载集中在某些基站或小区，会导致网络拥塞，从而降低网络质量和性能。
优化方法包括基于用户上下文的动态负载均衡、基于小区负载均衡算法等，以平衡网络负载，提高网络性能。
二、优化吞吐量LTE无线网络中，吞吐量是评估网络性能的重要指标。
提高网络吞吐量，可以极大地提高用户的使用体验。
提高LTE无线网络吞吐量的方法包括：1.频谱资源优化LTE采用宽带频谱资源分配技术，可以保证用户高速率和高可靠性。
为了利用频谱资源，可以动态地分配频道，提高资源利用率和网络吞吐量。
2.小区间干扰协调对于高密度地区，存在小区间干扰的问题。
在LTE无线网络中，可以采用ICIC（干扰协调和消除）技术，通过调整小区边缘功率、在相对低功率下消除干扰，从而提高网络吞吐量。
3.网络传输优化优化网络传输，可以提高数据传输速率和通信可靠性。
优化方法包括基于缓存的网络传输优化、基于通道特性的网络传输优化等。

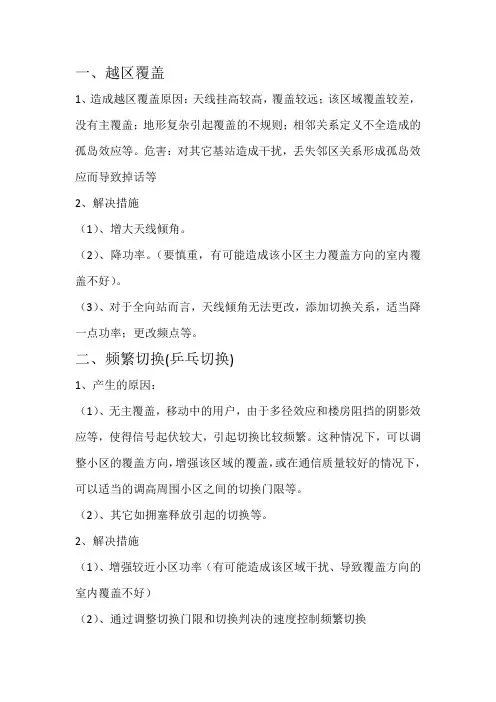

新人必备：LTE路测常见优化方法
一、越区覆盖
1、造成越区覆盖原因：天线挂高较高，覆盖较远；该区域覆盖较差，没有主覆盖；地形复杂引起覆盖的不规则；相邻关系定义不全造成的孤岛效应等。
危害：对其它基站造成干扰，丢失邻区关系形成孤岛效应而导致掉话等
2、解决措施
（1）、增大天线倾角。
（2）、降功率。
（要慎重，有可能造成该小区主力覆盖方向的室内覆盖不好）。
（3）、对于全向站而言，天线倾角无法更改，添加切换关系，适当降一点功率；更改频点等。
二、频繁切换(乒乓切换)
1、产生的原因：
（1）、无主覆盖，移动中的用户，由于多径效应和楼房阻挡的阴影效应等，使得信号起伏较大，引起切换比较频繁。
这种情况下，可以调整小区的覆盖方向，增强该区域的覆盖，或在通信质量较好的情况下，可以适当的调高周围小区之间的切换门限等。
（2）、其它如拥塞释放引起的切换等。
2、解决措施
（1）、增强较近小区功率（有可能造成该区域干扰、导致覆盖方向的室内覆盖不好）
（2）、通过调整切换门限和切换判决的速度控制频繁切换
三、切换失败
1、产生原因
（1）、目标小区存在较强的干扰，解不出物理层信息。
（2）、目标小区的电平很差，手机不能够同目标小区取得同步。
这种情况多发生在紧急切换时：邻小区中没有较好的目标小区，但已达到紧急质量或电平切换的门限，发起切换，由于目标小区的电平太差，导致切换失败。
（3）、硬件有故障。
但这不能从一次单一的路测就下结论，通过检查该小区的切换成功率，如果在近期一直很低，可能硬件出了故障。
（4）、软件故障
（5）、存在同频同BSIC的邻区关系，基站不能识别到底为哪一个基站的信号，发起的误切换指令。
LTE网络优化思路
LTE网络优化思路LTE（Long Term Evolution）网络优化是指对现有LTE网络进行改进和优化，以提高网络性能、容量和覆盖范围，并提供更好的用户体验。
以下是一些LTE网络优化的思路：1.增加天线数量和定向性：通过增加基站天线的数量和调整其方向，可以增加信号强度和覆盖范围，同时减少信道干扰和阻塞。
采用定向天线可以确保信号覆盖更准确和稳定。
2.提高特定区域的覆盖范围：对于那些在一些地区覆盖不足的区域，可以增加基站数量或在关键区域增加微基站来改善网络覆盖。
这可以通过对现有基站进行调整或添加新的基站来实现。
3.优化网络拓扑结构：通过合理规划、部署和组织基站，可以减少基站间的干扰，并提高网络覆盖范围和容量。
合理布置基站可以最大限度地提供覆盖，同时确保用户之间的信号质量和传输速度。
4.动态资源分配和调度：通过将资源分配和调度与实际需求相匹配，可以提高网络吞吐量和性能。
通过根据用户需求和网络负载情况动态调整资源的使用，可以确保资源的高效利用，并提供更好的服务质量。
5.信号干扰和阻塞管理：通过控制信号干扰和阻塞，可以提高网络容量和覆盖范围。
采用合适的信道分配和功率控制策略，可以减少干扰和阻塞，提高信号质量和网络性能。
6. 引入新技术和解决方案：引入LTE-A（LTE-Advanced）和LTE-A Pro等新技术和解决方案，以进一步提高网络性能和容量。
LTE-A Pro提供更高的数据速率和更好的网络性能，通过增加载波聚合和更好的MIMO （Multiple-Input Multiple-Output）等技术来实现。
7.维护和优化网络设备：保持和更新LTE网络设备，包括基站、天线、无线传输设备等，以确保其良好运行和最佳性能。
定期检查和维护设备，及时修复和优化故障设备，可以减少网络中断和性能问题。
8.引入智能优化算法和工具：利用智能优化算法和工具，对网络进行自动化和智能化的优化。
通过监测和分析网络性能和用户行为数据，可以发现网络瓶颈和问题，并提供相应的优化建议和解决方案。
中国电信南京LTE项目簇2优化报告V1
破中国电信%∕ CHINA TELECOM中国电信南京LTE项目簇2优化报告2013年11月目录1概述 (3)1.1 测试区域概况 .............................................................. 3 1.2 测试目的 .................................................................. 3 1.3 测试工具 .................................................................. 3 1.4测试项目及测试要求 (4)1.4.1 DT 测试说明 (4)1.4.2 定点验收标准 ..................................... 错误！未定义书签。
1.4.3定点选点要求（待定） ............................. 错误！未定义书签。
DT 测试 ...................................................... 错误！未定义书签。
1.1 总体指标 .................................................................. 4 1.2 总体指标分布图 ............................................................ 5 1.3覆盖 (9)1.3.1 Serving PCI ............................................................................................................. 9 1.3.2 Serving RSRP ......................................................................................................... 9 1.3.3 Serving SINR ........................................................................................................ 10 1.3.4 PUCCH Power .................................................................... 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参数中文名称
参数英文名称 功能类别 功能描述（参数功能原理简介） 参数中文说明 设备缺省值 OMC数据库中的参数名称 OMC数据库中的参数取值范围 设备网元中的参数名称 设备网元中的参数取值范围
注：1、在诺西网络中没有PA、PB参数，调整Boost即为调整PA、PB值；？ 2、目前集团要求PA=-3，PB=1的固定配置，参数的固化对优化带来不利影响
三、案例分析 修改 PMAX和Rsboost案例
功率优化通常是PMAX、Boost和天线权值的联合优化 案例二：增加Pmax和Rsboost值解决道路弱覆盖问题
案例三：天线权值配合发射功率优化无主覆盖路段问题
表示无导频的OFDM符号上的PDSCH RE功率相对于RS RE功率的比值
表示TypeA类符号和TypeB类符号上的数据RE的功率之比
PB值：Signal Power Ratio (PB)
通过调整PA、PB值可以改变参考信号功率和PDSCH对应的RE功率大小 综上所述，可以分别通过调整PMAX、RRU发射总功率、boost和 PA/PB的值来改变天线发射值。
导频功率过大：数据 RE 功率将降低，系统容 量将下降
导频功率过大：造成邻区干扰，导致 UE 的解
调门限抬升，最终也会导致容量下降
功率优化：即优化导频功率以及PDSCH对应的RE功率过程
三、案例分析 PMAX 、Boost、PA/PB关系
PDSCH PDSCH功率分配
•
RS
RS EPRE在整个系统带宽内是常数（60，50）dBm；且在所有子帧内是 常数( PB=0 ). 在覆盖范围较大时，可能会出现因导 频功率不足，而导致覆盖受限的场景 。故可采用导频功率增强方案，即 Power boosting,提高信道估计的性 能，从而扩大覆盖 (PB=1,2,3）。
实验过程
1. 水平波瓣选择：确定天线型号和水平波瓣，查询默认权值；不同厂家
的天线以及不同的水平波瓣，天线默认的权值是不同的(无需重启基站)；
2. 自定义天线权值： (需重启基站) a. 确定需要降低的dB数；
b. 根据滚降系数确认所降dB数对应的系数；
c. 系数x默认权值=自定义权值 d. 把自定义权值和天线相位更新到对应参数中
三、案例分析 PA 、PB关系及优化案例
参考信号功率的最大取值范围与小区功率、系统带宽、PA和PB的值有关，其中PA、PB是 高层配置， PA是由RRC配置的UE专用参数 PA增大，使得参考信号导频功率降低和PDSCH的RE功率上升，可以建设空闲态越区覆盖， 同时提升数据RE的接收功率，进而提升主服务小区的SINR。 如果PA过大，对邻区的干扰也严重，且导致控制信道功率降低，造成覆盖不平衡。 PA/PB设置不合理，会造成符号利用率下降，进而影响小区容量
技术中心：陈超
目录
1、LTE优化瓶颈及解决思路
2、功率优化方法
3、PMAX、Boost、PA/PB关系
4、修改天线权值降低功率
5、优化案例
三、案例分析 LTE 优化瓶颈及解决思路
LTE优化瓶颈
覆盖空洞或弱覆盖无法及时加站 重叠覆盖或导频污染造成SINR偏低 美化天线无法调整方位角或下倾角 楼层过高造成塔下黑 高层阻挡造成部分路段无主覆盖 同频组网造成MOD3干扰问题突出
三、案例分析 PMAX 、Boost、PA/PB关系
PMAX：小区天线端口最大发射功率，Maximum Transmission Power of Cell Pmax_OFDM）
Maximum output power pMax Packet Scheduler, Power Control
参数中文名称 参数英文名称 功能类别
• PRB中各信道RE及导频分布图
对于PDCCH等其它下行信道，它们的EPRE与RS EPRE不一定存 在比例关系（各厂商实现不同），只要满足一个symbol内的发 射功率不超过最大发射功率43dBm即可。
此时RS EPRE比PDSCH RE有3dB抬升
三、案例分析 PMAX 、Boost、PA/PB关系
This parameter defines the maximum output power of the cell per antenna carrier. The maximum output power is the maximum value for the linear sum of the power of all downlink physical channels that is allowed to be used in a cell. The reference point is the antenna connector.
三、案例分析 功率优化方法
导频功率对覆盖影响
调整PMAX
调整天 线权值
导频功率越大： RSRP 越大，覆盖半径越大 导频功率过大：越区覆盖，邻区干扰、 数据与控制 信道不平衡， 上下行链路不平衡等
功率优 化方法
导频功率过小：覆盖半径减小，覆盖盲区，信道链 路不平衡
导频功率对容量影响
调整 Boo区天线端口最大发射功率 导频RS功率：Cell-Specific Reference Signals Power (PCRS_RE)
表示导频RS对应RE的发射功率 数据RE和其他控制信道RE的发射功率都是在导频RE基础上进行定标计算 的
Boost:下行参考信号（CRS）相对于PDSCH被放大的值。 PA值：Power Offset Between PDSCH and Cell RS
分为两类：有RS的PDSCH、无RS的PDSCH
PB
0 1 2 3
B / A
有RS的PDSCH上每个RE与RS功率比值 无RS的PDSCH上每个RE与RS功率比值
单天线端口 1 4/5 3/5 2/5
2、4天线端口 5/4 1 3/4 1/2
•
推荐配置PB=1，即两类PDSCH上的功率相同，此时功率利用率最高。 两天线端口为例
LTE优化解决思路
加强协调及时增补站点及调整功率 调整天馈或功率加强主覆盖 调整天线发射功率 使用拉远站加强局部覆盖 使用Small Cell或街道站 修改PCI或调整天馈解决MOD3
与TDS共站无法调整天馈
修改天线权值
目前移动多数城市的主城区LTE优化已经从覆盖优化转为SINR优化以提升 速率为主，面对F频段与TDS共站，以及市区美化天线较多天馈调整困难的 问题，本文从功率的角度对优化方法进行探析。
The configurable dBm values correspond to following Watt: 37.0 dBm = 5 W 39.0 dBm = 8 W 功能描述（参数功能原理简介 40.0 dBm = 10 W 41.8 dBm = 15 W 43.0 dBm = 20 W 44.8 dBm = 30 W 46.0 dBm = 40 W 47.8 dBm = 60 W Note: In case of FYRN is used, only 40 dBm are supported. OMC数据库中的参数取值范围 37.0 (1), 39.0 (2), 40.0 (3), 41.8 (4), 43.0 (5), 44.8 (6), 46.0 (7), 47.8 (8)
案例一：西安联通功率调整对比测 试报告——调整PA
三、案例分析 修改天线权值降低功率实验
对于由于目前诺西F频段设备功率调整范围较小（PMAX只能选择5W和10W， DLrsboost只能选择0db，3db，4.77db），对于部分高站即使天线压到最低 也无法解决越区覆盖和天线调整较难为困难（与TDS共天馈原因）的小区，可以 通过修改天线权值来降低功率，从而避免干扰。
Utilization （符号功率利用率列表） P_A (dB) -6 0 P_B 1 2 3 67% 75% 86% 100% -4.77 75% 86% 100% 83% -3 86% 100% 83% 67% -1.77 92% 92% 75% 58% 0 100% 83% 67% 50% 1 97% 80% 63% 47% 2 94% 77% 61% 44% 3 92% 75% 58% 42%
三、案例分析 PMAX 、Boost、PA/PB关系
Boost:下行参考信号（CRS）相对于PDSCH被放大的值 通过采用导频功率增强方案Power boosting,提高信道估计的性能，进而扩大参 考信号RS覆盖范围 (PB=1,2,3）
Downlink reference signals transmission power boost dlRsBoost Radio L1/2 Configuration Transmission power of the downlink reference signals in a cell is boosted by set value compared to PDSCH 下行参考信号（CRS）相对于PDSCH被放大（boosted）的值。 0dB (0) Downlink reference signals transmission power boost 0dB (0), 1.77dB (1), 3dB (2), 4.77dB (3), 6dB (4) dlRsBoost 0dB (0), 1.77dB (1), 3dB (2), 4.77dB (3), 6dB (4)
• 各symbol间为时分复用关系,每个symbol上的最大发射功率为 43dBm（20W)； 无RS的PDSCH EPRE=10lg[20*1000/(12*100)]=12dBm;
• • 无power boosting时 Power boosting时，
