不锈钢的三种冶炼工艺
不锈钢冶炼工艺流程

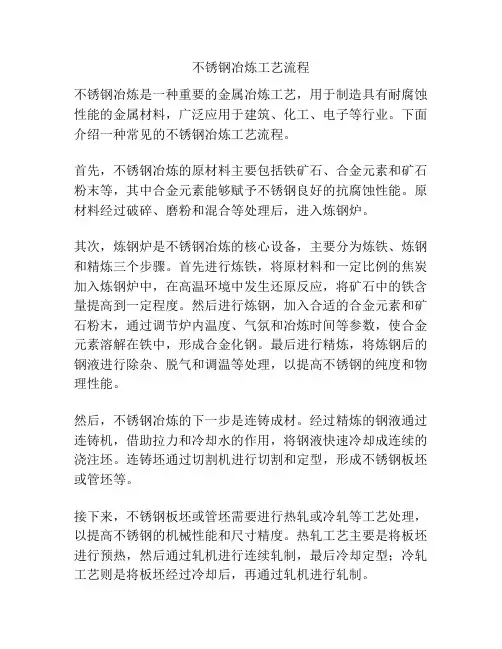

不锈钢冶炼工艺流程不锈钢冶炼是一种重要的金属冶炼工艺，用于制造具有耐腐蚀性能的金属材料，广泛应用于建筑、化工、电子等行业。
下面介绍一种常见的不锈钢冶炼工艺流程。
首先，不锈钢冶炼的原材料主要包括铁矿石、合金元素和矿石粉末等，其中合金元素能够赋予不锈钢良好的抗腐蚀性能。
原材料经过破碎、磨粉和混合等处理后，进入炼钢炉。
其次，炼钢炉是不锈钢冶炼的核心设备，主要分为炼铁、炼钢和精炼三个步骤。
首先进行炼铁，将原材料和一定比例的焦炭加入炼钢炉中，在高温环境中发生还原反应，将矿石中的铁含量提高到一定程度。
然后进行炼钢，加入合适的合金元素和矿石粉末，通过调节炉内温度、气氛和冶炼时间等参数，使合金元素溶解在铁中，形成合金化钢。
最后进行精炼，将炼钢后的钢液进行除杂、脱气和调温等处理，以提高不锈钢的纯度和物理性能。
然后，不锈钢冶炼的下一步是连铸成材。
经过精炼的钢液通过连铸机，借助拉力和冷却水的作用，将钢液快速冷却成连续的浇注坯。
连铸坯通过切割机进行切割和定型，形成不锈钢板坯或管坯等。
接下来，不锈钢板坯或管坯需要进行热轧或冷轧等工艺处理，以提高不锈钢的机械性能和尺寸精度。
热轧工艺主要是将板坯进行预热，然后通过轧机进行连续轧制，最后冷却定型；冷轧工艺则是将板坯经过冷却后，再通过轧机进行轧制。
最后，经过热轧或冷轧等工艺处理的不锈钢板材还需要进行酸洗、退火和表面处理等工艺，以进一步提高表面质量和尺寸精度。
最终得到的不锈钢产品可以根据需要进行切割、打孔、焊接等加工，应用于各个领域。
以上是一种常见的不锈钢冶炼工艺流程，不同工艺可能会有一些差异。
不锈钢冶炼工艺的控制对于保证产品质量和性能至关重要，需要严格控制温度、气氛、冶炼时间和合金元素的添加量等参数。
随着科技的不断进步，不锈钢冶炼技术也在不断提高，为各个行业的发展提供了重要的支撑。
不锈钢生产技术工艺流程
不锈钢生产技术工艺流程不锈钢是一种具有耐蚀性和耐高温性的合金材料，广泛应用于建筑、航空、汽车、家具等领域。
其生产技术工艺流程主要包括原料准备、熔炼冶炼、连铸坯料制备、热轧制作、退火和冷轧制作等步骤。
1.原料准备：不锈钢的主要原料是铁矿石、铬铁、镍铁以及其他合金元素。
在原料准备阶段，需要对这些原料进行破碎、筛分和混合，确保原料的成分和含量达到产品要求。
2.熔炼冶炼：将经过原料准备的混合物放入高炉中进行冶炼。
在熔炼过程中，通过添加石灰石、硅石和铝矾土等辅助材料，控制氧化还原反应，以提高不锈钢的质量。
3.连铸坯料制备：熔炼得到的液态钢水通过连铸机进行结晶和凝固，形成长方形或方形的连铸坯。
连铸坯经过切割和表面处理后，成为进一步加工的原料。
4.热轧制作：将连铸坯料在高温下进行轧制，获得所需的厚度和尺寸。
热轧工艺可以提高不锈钢的力学性能，并消除内部应力。
5.退火：热轧制作后的不锈钢经过退火处理，以消除冷加工过程中的内应力，并提高材料的塑性和可加工性。
6.冷轧制作：将退火后的不锈钢通过冷轧机进行轧制，进一步获得所需的厚度和尺寸。
冷轧工艺可以提高表面质量和尺寸精度，并增强不锈钢的机械性能。
7.淬火：针对一些特殊要求的不锈钢，还需要进行淬火处理，以改善材料的硬度和强度。
8.表面处理：利用酸洗、钝化、磨光等方法对不锈钢的表面进行处理，提高其耐蚀性和装饰性。
9.最终产品制作：根据客户需求，将经过加工和处理的不锈钢制作成板材、管材、棒材、线材等各种形状与规格的最终产品。
总之，不锈钢的生产技术工艺流程非常复杂，涉及到原料准备、熔炼冶炼、连铸坯料制备、热轧制作、退火和冷轧制作等多个环节。
每个环节都需要严格控制参数和工艺条件，以确保最终产品的质量和性能。
不锈钢冶炼工艺流程的分析比较
不锈钢冶炼工艺流程的分析比较不锈钢是一种具有高耐腐蚀性能的合金钢，常用于制造压力容器、化工设备、食品加工设备等。
不锈钢冶炼工艺流程主要包括原料配料、熔炼、铸造及热处理等环节。
在不锈钢冶炼过程中，选择合适的工艺流程能够提高不锈钢的品质和性能。
不锈钢的冶炼主要有两种工艺流程，即电弧炉冶炼和炉外法冶炼。
下面将对这两种工艺流程进行分析比较。
1.电弧炉冶炼工艺流程：(1)原料配料：将铁合金、废钢、镍合金等原料按照配方进行重量称量，然后均匀混合。
(2)熔炼：将混合好的原料装入电弧炉中，通过电弧的高温作用使原料快速熔化，形成不锈钢熔体。
(3)合金调整：根据熔体的成分及性质要求，添加合适的脱氧剂、脱硫剂和合金元素，对熔体进行调整。
(4)出钢：将熔体倒入包含板凭、保温层和冷却层的连铸机中，经过连铸机的坯料成型，冷却后形成连铸坯。
(5)热处理：通过热处理工艺，通过调整材料的组织和结构，提高材料的性能和性质。
(6)钢材加工：将连铸坯进行轧制、拉拔、冷轧等加工工艺，形成不锈钢板、棒、线等产品。
2.炉外法冶炼工艺流程：(1)原料预处理：将铁合金、废钢等原料进行破碎、球团化等预处理工艺，便于熔炼过程中原料的熔融。
(2)熔炼：将经过预处理的原料装入高炉或转炉中，通过高温燃烧使原料迅速熔融，形成不锈钢熔体。
(3)合金调整：根据不锈钢的成分要求，对熔体进行合金化调整，添加合适的合金元素，提高不锈钢的性能。
(4)出钢：将熔体倒入连铸机中，经过连铸机的坯料成型，冷却后形成连铸坯。
(5)热处理：同电弧炉冶炼工艺流程相同，通过热处理工艺提高材料性能。
(6)钢材加工：同电弧炉冶炼工艺流程相同，通过钢材加工工艺形成不锈钢产品。
电弧炉冶炼与炉外法冶炼相比(1)电弧炉冶炼的原料利用率高，废钢的回收利用效果好，有利于资源的节约和环境的保护。
(2)电弧炉冶炼的熔炼过程稳定，熔化温度高，能够更好地控制不锈钢的成分和组织，提高产品的品质和性能。
(3)电弧炉冶炼对原料的要求宽松，适用于较为复杂的原料混合物，避免了炉外法冶炼中对原料预处理的复杂性。
不锈钢冶炼三步法的特点
不锈钢冶炼三步法的特点一步法：即电炉一步冶炼不锈钢。
由于一步法对原料要求苛刻(需返回不锈钢废钢、低碳铬铁和金属铬)，生产中原材料、能源介质消耗高，成本高，冶炼周期长，生产率低，产品品种少，质量差，炉衬寿命短，耐火材料消耗高，因此目前很少采用此法生产不锈钢。
二步法1965年和1968年，VOD和AOD精炼装置相继产生，它们对不锈钢生产工艺的变革起了决定性作用。
前者是真空吹氧脱碳，后者是用氩气和氮气稀释气体来脱碳。
将这两种精炼设施的任何一种与电炉相配合，这就形成了不锈钢的二步法生产工艺。
三步法：即电炉＋复吹转炉＋VOD三步冶炼不锈钢。
其特点是电炉作为熔化设备，只负责向转炉提供含Cr、Ni的半成品钢水，复吹转炉主要任务是吹氧快速脱碳，以达到最大回收Cr的目的。
VOD真空吹氧负责进一步脱碳、脱气和成分微调。
三步法比较适合氩气供应比较短缺的地区，并采用含碳量较高的铁水作原料，且生产低C、低N不锈钢比例较大的专业厂采用。
电炉＋复吹转炉＋VOD三步。
其特点是电炉作为熔化设备，只负责向转炉提供含Cr、Ni 的半成品钢水，复吹转炉主要任务是吹氧快速脱碳，以达到最大回收Cr的目的。
VOD真空吹氧负责进一步脱碳、脱气和成分微调。
三步法比较适合氩气供应比较短缺的地区，并采用含碳量较高的铁水作原料，且生产低C、低N不锈钢冲压弯头比例较大的专业厂采用。
目前世界上88%不锈钢冲压弯头采用二步法生产，其中76%是通过AOD炉生产。
因此它比较适合大型不锈钢冲压弯头专业厂使用。
二步法1965年和1968年，VOD和AOD精炼装置相继产生，它们对不锈钢生产工艺的变革起了决定性作用。
前者是真空吹氧脱碳，后者是用氩气和氮气稀释气体来脱碳。
将这两种精炼设施的任何一种与电炉相配合，这就形成了不锈钢的二步法生产工艺。
采用电炉与VOD二步法炼钢工艺比较适合小规模多品种的兼容厂的不锈钢生产。
采用电炉与AOD的二步法炼钢工艺生产不锈钢具有如下优点：1、AOD生产工艺对原材料要求较低，电炉出钢含C可达2％左右，因此可以采用廉价的高碳FeCr和20％的不锈钢废钢作为原料，降低了操作成本。
不锈钢的冶炼
以铁水为主要原料，目前已占不锈钢生产量的23%，主要工艺 要求： 铁水必须脱P，≤ 0.015% 转炉需有外热源，如预熔化等 转炉顶底复吹，K-BOP、K-OBM 可加铬矿球团等进行
降低气相中的Pco －－稀释 AOD、CLU、K-OBM-S
降低气相总压强 －－真空 VOD、RH-OB
通过这两种降低一氧
目前，世界上主要不锈钢生产厂家绝大多数以采用AOD和VOD这种 方式作为炉外精炼技术来冶炼不锈钢，其中AOD炼的钢约占70％，VOD炼 的钢约占20％。
以铁水为原料冶炼不锈钢
不锈钢冶炼方法视原料的不同主要有两类，一类是以固体料为主， 如废钢或合金，先在电炉中熔化，然后在各种不同的转炉中精炼（包括 AOD、CLU、K-OBM、KCB、MRP、LD – OB等）。即可采用最终为 VOD真空处理的三步法，也可采用转炉进行简单钢包处理的二步法。这 种方法电炉作为初炼炉，主要用于熔化炉料，生产不锈钢粗钢水。目前 世界上大多数不锈钢厂采用电炉＋AOD二步法冶炼不锈钢。
1700 oC 0.10 - 0.30 %
11 - 30 %
1560 oC
0.001 - 0.30 % 11 - 30 %
特 点：以铁水为原料，双转炉冶炼，可使用铬原矿。
ACESITA不锈钢生产工艺流程与设备简介
巴 西ACESITA厂 DEP+EAF→MRP →VOD → LF →CCM
特 点：以铁水为主原料，三步法工艺。
不锈钢冶炼方法发展的三个阶段，表面上是所用原料由低碳该用 高碳原料，冶炼成本得以降低，但实质上冶炼方法的改变涉及到物 理化学原理应用于生产时间的问题，涉及到脱碳保铬不锈钢冶炼的 核心问题，亦即如何控制铬碳的氧化转化温度问题。
不锈钢冶炼基础知识
不锈钢冶炼基础知识太钢铁水冶炼不锈钢工艺技术，以经过“三脱”的铁水和镍、铬合金为原料，经过三步法（电炉+转炉+VOD炉）两步法（电炉+转炉）或一步法（转炉）进行不锈钢的冶炼生产。
其核心工艺是以铁水代替废钢，采用延长吹转炉进行粗炼或精炼，与国际上通用的二步法生产工艺不锈钢相比，具有原料结构灵活、适应性强、生产效率高、钢水残余元素低、方板坯兼容生产、生产成本低的特点，特别适合生产高纯铁素体不锈钢。
目前，国际上生产不锈钢的炼钢工艺，主要有以废钢为主要原料的电炉二步法、电炉三步法及转炉三步法和以铁水主要原料的转炉三步法。
太钢在不锈钢系统改造工程中根据自身特点，确定了以铁水为主要原料的转炉三步法冶炼不锈钢的生产工艺路线，即预处理铁水-电炉预熔合金-K-OBM-S复吹转炉进行冶炼-VOD炉精炼+LF精炼设备和方板坯连铸机。
该工程从2000年8月动工，2002年底正式投产，建成了中国第一条，世界第四条以铁水为主要原料的三步法冶炼不锈钢生产线。
该生产线2003年产量26.6万吨，达到项目目标要求，2004年产量达到36.7万吨，超设计能力。
在引进主要关键设备的基础上，太钢进行了自主开发与创新，形成了一整套以铁水为主要原料，采用三步法冶炼不锈钢生产工艺技术。
比如：人们采用喷吹法，实现铁水预处理脱磷的工业化生产，并开发出预处理站脱硅技术、预处理站脱磷技术、终点温度控制技术等；以铁水为主要原料进行不锈钢冶炼生产；采用超高功率电炉预熔铁合金，有效地弥补了转炉冶炼高合金含量不锈钢时的热源不足问题；在冶炼低合金含量的不锈钢时，通过优化原料配置，可采用一步法或二步法冶炼工艺；采用三步法冶炼低碳、低氮、超纯铁素体等不锈钢新品种；采用K-OBM-S转炉冶炼不锈钢；采用方板坯兼容连铸机。
2003年至2004年，太钢以铁水为主要原料，采用三步法冶炼不锈钢的产量为63.1万吨，新增产值73.96亿元、利税14.09亿元。
不锈钢的飞速发展与炼钢技术进步密切相关，70年代，VOD和AOD炉的应用将不锈的脱碳精炼、从电炉移到VOD和AOD炉中进行，冶炼低碳和超低碳不锈不再是难事。
不锈钢生产技术工艺流程
不锈钢生产技术工艺流程不锈钢是一种具有良好耐腐蚀性能的合金材料，主要由铁、铬、镍、锰和硅等元素组成。
生产不锈钢的技术工艺流程主要包括原料准备、电炉冶炼、连铸、热轧、冷轧、退火和表面处理等环节。
以下是一个1200字以上的详细描述。
1.原料准备：不锈钢的原料主要是废钢和合金元素。
首先，对废钢进行分类和预处理，包括切割、破碎和清洗等。
然后，根据所需的化学成分和合金元素含量，将合适比例的废钢和合金元素加入电炉。
2.电炉冶炼：将原料放入电炉，通入适量的氧气和氮气，加热至适宜的温度，开始冶炼过程。
在冶炼过程中，不断调整气氛和温度，以保证合金元素的加入和冶炼的均匀性。
同时，采用适当的搅拌和冶炼方法，以提高熔化的效率和质量。
3.连铸：将冶炼好的钢液倒入连铸机中，经过一系列过程，如结晶器冷却、凝固、拉拔等，将钢液转化为连续的钢坯。
在连铸过程中，通过控制结晶器冷却速度和拉拔速度，调整钢坯的形状和尺寸。
4.热轧：将钢坯加热至适宜温度，通过轧机进行热轧加工。
热轧是将钢坯进行塑性变形的过程，通过不断改变轧辊的工作辊型和轧制力，将钢坯轧制成所需的厚度和宽度。
在热轧过程中，通过冷却控制和轧制速度的调整，控制不锈钢的组织和性能。
5.冷轧：将热轧板材通过冷轧机进行冷轧加工。
冷轧是通过降低温度和控制轧制力，使钢材发生塑性变形的过程。
冷轧能够更好地控制板材的厚度和尺寸精度，并提高表面质量。
冷轧还可以改善不锈钢的力学性能和耐腐蚀性能。
6.退火：对冷轧板材进行退火处理。
退火是通过控制温度和保持时间，将冷轧的板材恢复到较软的状态。
退火可以消除冷轧过程中的应力，提高不锈钢的延展性和塑性，并改善不锈钢的晶粒结构和力学性能。
7.表面处理：最后一道工序是对不锈钢板材进行表面处理。
表面处理能够提高不锈钢的表面光洁度和耐腐蚀性，常见的表面处理方法包括酸洗、电镀、喷涂等。
酸洗是将不锈钢板材浸泡在酸性溶液中，去除不锈钢表面的氧化层和污染物。
电镀是将不锈钢板材放入电镀槽中，通过电解作用在表面镀上一层金属或合金。
不锈钢冶炼工艺流程的分析比较
不锈钢冶炼工艺流程的分析比较1.炼铁工艺流程：炼铁是将铁矿石经过还原反应，得到粗铁的过程。
不锈钢冶炼中通常采用传统的高炉法或直接还原法进行炼铁。
高炉法主要工艺步骤包括炉料准备、高炉煤气准备、铁矿石还原、矿渣产生和铁水收集等。
在高炉中，铁矿石与焦炭在高温下发生反应，生成铁和矿渣。
铁水经过处理和冷却后得到粗铁。
直接还原法主要工艺步骤包括硅酸盐矿山的炉料准备、还原炉的煤气准备、矿石还原和粗铁分离等。
直接还原法不需要高炉，而是利用高温还原炉将铁矿石直接还原为铁水。
2.炼钢工艺流程：炼钢是将粗铁经过炼钢炉进行冶炼，使其成为不锈钢的过程。
不锈钢冶炼通常采用转炉法、电弧炉法或真空炉法进行炼钢。
转炉法主要工艺步骤包括炉料准备、炉衬安装、炉料装入、吹氧、合金加入、炉渣处理和钢水处理等。
在转炉中，粗铁放入转炉中进行加热，然后通过吹氧来除去铁中的杂质，同时加入合金等特定化学元素，使其成为不锈钢。
电弧炉法主要工艺步骤包括炉料准备、电极装入、电弧点火、加热炉料、炉渣处理和钢水处理等。
在电弧炉中，通过电极产生的电弧来加热炉料，将粗铁熔化并进行冶炼。
与转炉法相比，电弧炉法能够更好地控制冶炼过程，使得成品不锈钢的质量更加稳定。
真空炉法主要工艺步骤包括炉料准备、炉膛抽真空、加热炉料、炉渣处理和钢水处理等。
真空炉法通过在高真空下进行加热和冶炼，可以有效去除炉料中的杂质和氧化物，制造高纯度的不锈钢。
以上是常用的不锈钢冶炼工艺流程进行的简要比较。
具体的工艺选择取决于炼钢厂的设备情况、产品质量要求和成本考虑。
不同的工艺流程会影响到不锈钢的成品质量、生产效率和能源消耗等方面，因此需要综合考虑各种因素，选择适合的冶炼工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前世界上不锈钢的冶炼有三种方法，即一步法，二步法，三步法。
一步法：即一步冶炼不锈钢。
由于一步法对原料要求苛刻(需返回不锈钢、低碳和金属铬)，生产中原材料、能源介质消耗高，成本高，冶炼周期长，低，产品品种少，质量差，炉衬寿命短，消耗高，因此目前很少采用此法生产不锈钢。
二步法1965年和1968年，VOD和AOD精炼装置相继产生，它们对不锈钢生产工艺的变革起了决定性作用。
前者是真空吹氧，后者是用和氮气稀释气体来。
将这两种精炼设施的任何一种与相配合，这就形成了不锈钢的二步法生产工艺。
采用与VOD二步法炼钢工艺比较适合小规模多品种的兼容厂的不锈钢生产。
采用电炉与AOD的二步法炼钢工艺生产不锈钢具有如下优点：
1、AOD生产工艺对原材料要求较低，电炉出钢含C可达2％左右，因此可以采用廉价的高碳FeCr 和20％的不锈钢作为原料，降低了操作成本。
2、AOD法可以一步将钢水中的碳托道0.08％，如果延长冶炼时间，增加Ar量，还可进一步将钢水中的谈脱到0.03％以下，除超低碳。
超低氮不锈钢外，95％的品种都可以生产。
3、不锈钢生产周期相对VOD较短，灵活性较好。
4、生产系统设备总投资较VOD贵，但比三步法少。
5、AOD炉生产一步成钢，人员少，设备少，所以综合成本较低。
6、AOD能够采用含C1.5％以下的初炼钢水因此可以采用低价高碳FeCr、FeNi40以及35％的进行配料，原料成本较低。
其缺点是：
1、炉衬使用寿命短；
2、还原消耗大；
3、目前还不能生产超低C、超低氮、不锈钢，且钢中含气量较高；
4、消耗量大。
目前世界上88％不锈钢采用二步法生产，其中76％是通过AOD炉生产。
因此它比较适合大型不锈钢专业厂使用。
三步法：即电炉＋复吹＋VOD三步冶炼不锈钢。
其特点是电炉作为熔化设备，只负责向提供含Cr、Ni的半成品钢水，复吹主要任务是吹氧快速，以达到最大回收Cr的目的。
VOD真空吹氧负责进一步脱碳、
脱气和成分微调。
三步法比较适合供应比较短缺的地区，并采用含碳量较高的铁水作原料，且生产低C、低N不锈钢比例较大的专业厂采用
什么是AOD技术
AOD冶炼技术
利用炼制不锈钢
(argon oxygen decarburization furnace)
氩氧精炼法的精炼设备，以该法英文名的缩写字母命名。
它的外形与近似，炉体安放在一个可以前后倾翻的托圈上，由固定。
在炉子的底侧部装有向熔池水平方向吹入气体的，的数量根据炉子的吨位而有所不同，一般为2～3支。
延长线的会合点与炉子的竖轴重合。
喷枪由内管(铜质)及外管(不锈钢)两层组成，内管导入主吹炼气体(由Ar O2。
或Ar—N2组成)，内管与外管之间的环形缝隙导入Ar、N2或起冷却作用以保护喷枪。
喷枪是消耗式的，在筑炉时埋入层，在冶炼过程中与炉衬同步烧损。
AOD炉工艺
ADD炉脱碳工艺在高碳区可以采用纯吹氧或高的氧氮比进行脱碳。
AOD炉的吹炼强度为0.8～
1.8Nm3∕(t·min)。
AOD炉脱碳工艺关键在于C<0.7%～0.08%的区间，为了提高脱碳速度，防止铬的大量氧化。
必须随着碳含量的降低不断降低氧氩比，以降低Pco。
传统的AOD炉脱碳工艺采用的是根据钢中的碳含量把氧氩比分成几个阶段进行的。
AOD炉的脱碳速度介于VOD炉和复吹转炉之间。
[1]
VOD技术
VOD技术，中文“真空吹氧脱碳法”，属于炉外精炼技术重要的一种方法。
1965年联邦德国Edelstahlwerk Witten公司最早在1965年开发了50吨VOD炉。
现世界上最大的VOD炉是建设在日本新日铁八幡制铁厂的150吨VOD炉。
我国最早的VOD炉始建于1978年。
所谓VOD技术，就是增加顶部吹氧，在底部使用Ar气搅拌钢水，然后在真空条件下合金化、精炼钢的技术。
一般来说，VOD分为两种形式，一种是钢包置于真空罐内的"罐式VOD”，一种是钢包直接加真空盖的“桶式VOD”。
现在世界上使用较多的是“罐式VOD”，他具有：罐盖面积大，易于布置不同用途的装置；罐内课题容纳大小不同的钢包；易于与真空泵连接；钢包上部不必带法兰，结构简单且可以使用较小的自由空间；易于设置防溅盖；较易保证密封等优点。
VOD的主要用途：具有很强的合金化、脱气、脱碳、喷粉能力；另外具有较强的搅拌、升温、渣洗、夹杂物处理等能力。
VOD的发展和AOD的发展，直接促使了钢铁行业“超低C+N”技术的成熟，许多新型钢种的出现，直接与AOD和VOD直接相关，特别是世界兴起的超低碳铁素体不锈钢，正是VOD和AOD技术发展带来的福利。
