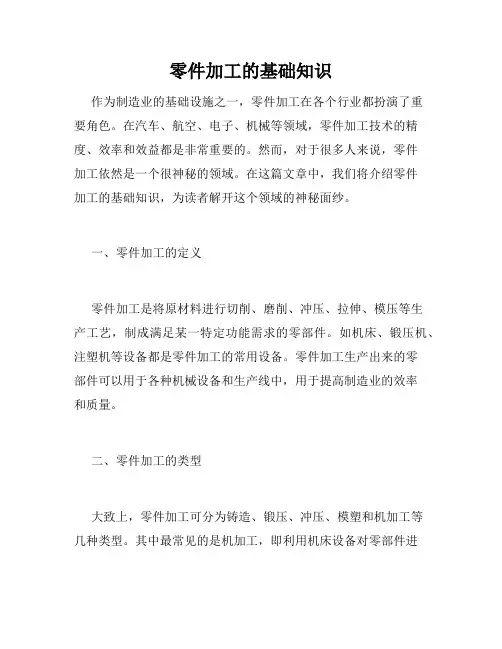

零件加工的基础知识

零件加工的基础知识

零件加工的基础知识作为制造业的基础设施之一,零件加工在各个行业都扮演了重要角色。

在汽车、航空、电子、机械等领域,零件加工技术的精度、效率和效益都是非常重要的。

然而,对于很多人来说,零件加工依然是一个很神秘的领域。

在这篇文章中,我们将介绍零件加工的基础知识,为读者解开这个领域的神秘面纱。

一、零件加工的定义零件加工是将原材料进行切削、磨削、冲压、拉伸、模压等生产工艺,制成满足某一特定功能需求的零部件。

如机床、锻压机、注塑机等设备都是零件加工的常用设备。

零件加工生产出来的零部件可以用于各种机械设备和生产线中,用于提高制造业的效率和质量。

二、零件加工的类型大致上,零件加工可分为铸造、锻压、冲压、模塑和机加工等几种类型。

其中最常见的是机加工,即利用机床设备对零部件进行加工。

机床加工含有很多不同类型,如车削、铣削、镗削、钻削、磨削等。

三、零件加工工艺1. 车削:车削是一个经典的机床加工方法,用于制作圆形的零件。

这个方法主要依靠旋转工件,切削刀具在工件表面沿着轴向趋近或移远从而切削材料。

这种方法可以用于制作钻头、车轮、配合轴和销等零部件。

2. 铣削:铣削是另一种机床加工方法,可以用来加工平面、凸面和凹面等表面。

通过旋转立柱或桥架,切削刀具在工件表面上运动,这样就能切削材料。

这种方法可以用于制作键槽、齿轮、模板等零部件。

3. 镗削:长孔、管道和孔洞都可以用镗削进行加工。

镗削是一种旋转式加工,利用镗刀与工件表面接触,然后取出部分材料,这样就能够制造出准确的孔径。

这种方法可以用于制作轴承孔、轴面、凹槽等零部件。

4. 磨削:精确度很高的零件需要超精碳化和磨削来达到正确的形状。

磨削使用一定形状的磨石将切削力传递到工件上,以削除多余的材料,并使用高速旋转刀具对表面进行切削,通过改变不同的研磨头,可以取得不同的表面。

四、零件加工的工具和技能在零件加工中,需要使用各种不同的工具和技能。

在机床加工中,需要使用各种切削工具,如铣刀、车刀、孔的内径锥形钻头等。

机械基础教材机器、机构、零件、构件基本概念的知识

机械基础教材机器、机构、零件、构件基本概念的知识
图0-1所示为起重用的卷扬机,它是由钢索 卷筒1、联轴器2、减速器3、电动机4等组成 的。以电动机为动力,通过减速器的传动使卷 筒转动,从而实现钢索提升物料的功能。
机器都具有如下特征: 都是人为的各种实物的组合; 各种实物间具有确定的相对运动; 可代替或减轻人的劳动,有效地完成机械功或转换机械能。 凡具备上述三个特征的实物组合体称为机器。
二、零件与构件
构件是组成机构的基本运 动单元。可以是一个零件, 也可以是若干个零件固定联 接而成。
零件是组成机器的最小制造单元。经常用到的零件称为 通用零件,如螺钉、螺母、轴、齿轮、弹簧等。在特定的 机器中用到的零件称为专用零件。如汽轮机中的叶片、起 重机的吊钩、内燃机中的曲轴、连杆、活塞等。
三、机器的组成 根据功能的不同,一部完整的机器由以下几部分组成: 原动机部分 是机器的动力来源。常用的原动机有电动机、内燃机
本课程考核可以通过平时+考试相结合的形式进行。 平时考核 包括作业成绩、课堂练习和课程实验。 考试内容 应体现知识及技术应用的特点。 对在学习和应用上有创新的学生应予据用途不同,可分为: 动力机械 如电机、内燃机、发电机、液压机等,主要用来实现机械能量转
换成其他形式的能量。 加工机械 如轧钢机、包装机及各类机床,主要用来改变物料的结构形状、
性质及状态。 运输机械 如汽车、飞机、轮船、输送机等,主要用来改变人或物料的空间
位置。 信息机械 如复印机、传真机、摄像机;主要用来获取或处理各种信息。
二、本课程的任务 (1)能运用静力平衡条件求解简单力系的平衡问题。初步掌握零部件 的受力分析和强度计算方法; (2)了解常用工程材料种类、性能、牌号、应用及钢的热处理知识。 能合理选用典型零件的工程材料; (3)掌握有关公差标准基本内容和主要规定。正确理解技术图样上常 见的公差配合标注,具有选用公差与配合的初步能力;

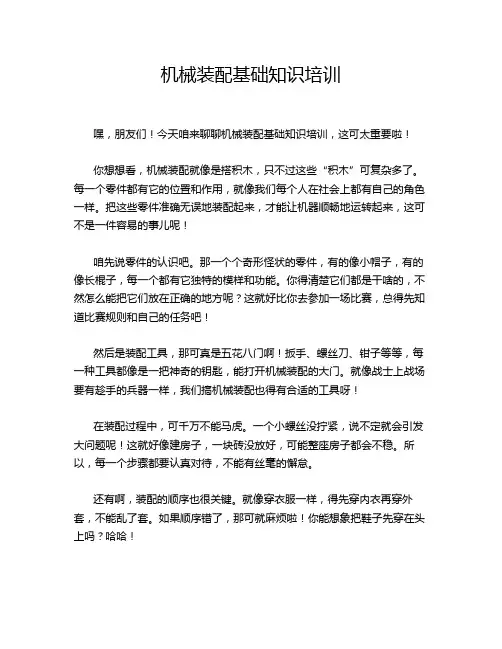

机械装配基础知识培训

机械装配基础知识培训

机械装配基础知识培训嘿,朋友们!今天咱来聊聊机械装配基础知识培训,这可太重要啦!你想想看,机械装配就像是搭积木,只不过这些“积木”可复杂多了。

每一个零件都有它的位置和作用,就像我们每个人在社会上都有自己的角色一样。

把这些零件准确无误地装配起来,才能让机器顺畅地运转起来,这可不是一件容易的事儿呢!咱先说零件的认识吧。

那一个个奇形怪状的零件,有的像小帽子,有的像长棍子,每一个都有它独特的模样和功能。

你得清楚它们都是干啥的,不然怎么能把它们放在正确的地方呢?这就好比你去参加一场比赛,总得先知道比赛规则和自己的任务吧!然后是装配工具,那可真是五花八门啊!扳手、螺丝刀、钳子等等,每一种工具都像是一把神奇的钥匙,能打开机械装配的大门。

就像战士上战场要有趁手的兵器一样,我们搞机械装配也得有合适的工具呀!在装配过程中,可千万不能马虎。

一个小螺丝没拧紧,说不定就会引发大问题呢!这就好像建房子,一块砖没放好,可能整座房子都会不稳。

所以,每一个步骤都要认真对待,不能有丝毫的懈怠。

还有啊,装配的顺序也很关键。

就像穿衣服一样,得先穿内衣再穿外套,不能乱了套。

如果顺序错了,那可就麻烦啦!你能想象把鞋子先穿在头上吗?哈哈!再说说精度要求吧。

这可真是精益求精啊!一丝一毫的偏差都可能影响机器的性能。

这就像射箭,只有瞄得准才能射中靶心。

机械装配可不是孤立的,它和其他环节紧密相连。

就像一条链子,一环扣一环,哪一环出了问题都不行。

我们得有全局观念,不能只盯着自己眼前的那一点。

总之,机械装配基础知识培训真的太重要啦!它就像一把钥匙,能打开机械世界的大门。

只有掌握了这些基础知识,我们才能在机械装配的道路上越走越远,越走越稳。

让我们一起努力,成为机械装配的高手吧!。

零件图的基础知识

零件图的基础知识

1.零件图的基础知识(1)零件的作用零件是组成机械或部件的基本单位。

零件图是用来表示零件形状、结构、大小及技术要求的图样,是指导制造和检验零件的重要技术文件。

除标准件外,其余零件均应绘零件图。

(2)零件图的内容☐一组视图。

包括视图、剖视图、断面图等表达零件的形状结构。

☐完整的尺寸。

正确、完整、清理地标注出制造、检验零件的全部尺寸。

☐技术要求。

用规定的符号、数字及文字说明零件在制造和检验过程中应达到的各项技术要求。

如尺寸公差、形状、和位置公差、表面粗糙度、材料的热处理与表面处理要求等。

☐标题栏。

用于填写出零件名称、材料、重量、绘图比例、有关人员的签名及日期等。

(3)零件图视图的选择零件图的视图选择就是选择零件的表达方案。

表达方案的选择主要考虑:零件各组成部分的形状及相对位置,视图数目的配置,便于加工,作图简便。

要正确、完整、清晰、简便地表零件的结构形状,关键是要选择一个合理的表达方案,其中包括主视图、视图数目及具体画法的选择。

a)主视图的选择主视图是一组视图的核心,选择恰当与否,直接影响着其它视图的选择,关系到读图、绘图是否方便。

①选择主视图的投影方向。

应考虑形体特征原则,即将最能反映零件形状特征的方向作为主视图的投影方向。

②选择主视图的位置。

所谓主视图的位置,即是零件的摆放位置。

应该考虑以下几个原则。

a.工作位置原则。

所选择的主视图的位置,应尽可能与零件在机械或部件中的工作位置相一致。

b.加工位置则。

零件图的作用于是用于指导制造零件,因此主视图所表示的零件位置应尽量和该零件的主要工序的装夹位置一致,以便读图。

c.自然摆放稳定原则。

如零件的工作位置不固定,或者零件的加工工序较多而且加工位置多变时,可以按照它的自然摆放平稳的位置为主视图的位置。

在选择主视图时,应当根据零件的具体结构加工、使用情况加以综合考虑。

其中,以反映形状特征原则为主,并尽量作用符合加工位置和工作位置。

b)其它视图的选择选定主视图后应根据零件结构形状的复杂程度,选择其它视图。

零件,构件名词解释

零件,构件名词解释

零件,构件名词解释
零件是指构成机械或机器的不可分拆的单个制件,构件则是指由一个或若干个零件组成的装配单元。

1. 零件:是机器组成的基本单元。

由另件装配连接起来的。

一个零件可由一个或几个构而组成。

总的来说,这两个概念所指研究对象不同。

2. 构件:机械中不可分拆的单个制件,一旦拆开便会使构件原来的结构、形状和功能都遭到破坏。

构件是运动单元,原则上,构件都可以根据其受力状况(杆或非杆)定义为一组内力和外力的偶合。

简言之,由若干零件组成并能进行相对运动的组合体。

如:传动齿轮、车轮、机座等可由一个或几个零件所组成皆是构件。

以上内容仅供参考,如需更全面准确的信息,可咨询机械领域的专业人士。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

基礎知識之
零件的認識
一電阻
電阻的數值:
電阻的代表字母是R﹝resistor﹞,單位是歐姆﹝ohm或Ω﹞,若數值較高者,常以kΩ或MΩ表示,1KΩ=1000Ω,1MΩ=1000000Ω,在電阻上的標示方法有數值標示法與色碼標示法。

色碼的辨識:
誤差1%以下電阻色碼:
下圖是三種常見電阻,自左而又分別是碳素電阻,金屬氧化膜﹝METAL OXIDE FILM﹞電阻,與誤差1%精密金屬膜﹝METAL FILM﹞電阻。

現在讓我們來看看它們的色碼代表的各是多大的阻值!
碳素電阻:第一位數黃代表4,第二位數紫代表7,倍數色碼黃色代表104,誤差值色碼金色代表±5%,所以這個電阻的阻值就是47x104亦即470kΩ誤差±5%
氧化金屬膜電阻:第一位數棕色代表1,第二位數黑色代表0,倍數色碼黑色代表100亦即1,誤差色碼金色也是±5%,所以代表的數值是10x100也就是10Ω誤差±5%
金屬膜電阻:第一位數棕色代表1,第二位數黑色代表0,第三位數黑色代表0,倍數色碼橙色代表103,誤差色碼棕色代表±1%,所以代表的數值就是100x103也就是100kΩ,誤差1%。

到這裡您是不是也能夠從色碼辨別電阻的數值與誤差值了呢!
二電容
電容器的代表字母是C﹝capacitor﹞,單位為法拉﹝farad﹞,但是因為法拉的額度太大並不符合電容實際使用容量大小的標示需要,所以又有較小的微法拉μF﹝micro farad﹞相當於10-6法拉,以及更小的微微法拉pF﹝pico farad﹞相當於10-12法拉,以及介於兩者之間的nF﹝nano farad﹞,相當於10-9法拉。

電容的標示主要有下列幾項,先簡單的來介紹一下:
1.1電容容量:這是標示著這一個電容的容量大小,如果錯用了不同數值的電容,雖然不一定會出
事,但是卻已經偏離原先電路設計的本意。

2.電容耐壓:這是表示此一電容所能承受的最高峰值電壓,需要視電路的狀態選用足夠的耐壓品種,
才不會因為電容耐壓能力不足,輕則電容被擊穿而報銷,重則電容爆裂機毀人傷,不可不慎!
3.電容極性:除了無極性金屬膜電容與陶瓷電容,雲母電容外,一般電容都有極性的分別,裝機時
極性搞錯接反了,小心炸電容的慘烈景況!恐怖啊!
4.容量誤差:容量誤差代表此一型號電容的容量誤差值,誤差值越低代表您買到的電容容量與標示
值越相近,大量使用時也表示整體能更趨一致。

5.電容耐溫:表示電容能承受的工作溫度極限,超過此一限制,電解液可能乾涸或減短壽命。

圖一
這是一顆電解電容,容量為1000uF,耐壓為35V,耐溫為85°C,照片下方標示白色-號的一側為負極,接腳也比另外一邊短!
當然還有其他的諸如材質種類,廠牌,產品標號代碼等等,各家廠商在標示方法上比較不一致,先擺在一邊不談!
標示方法
1‧電容容量
(1)以uF為單位:電容容量1uF以上者,直接以數值標示容量,例如10000uF,3300uF。

(2)以pF為單位:第一位數與第二位數代表電容數值,第三個數字代表10的次方,亦即數值後面0的個數。

例如電容容量標示為104者,代表10後面有四個0,亦即100000pF。

(3)以nF為單位:電容容量標示為100n代表100x10-9=10-7法拉,亦等於0.1x10-6法拉,所以等於0.1uF。

以上關係可以表示為1uF=103nF=106pF
2‧電容耐壓
電容耐壓以伏特v表示,直接標示在電容外殼或印在套膜上,選用電容時應注意電路電壓峰值並預留餘裕。

圖二
各種大小不同的電解電容,注意上面有標示了耐壓值,電容容量,另外您還發現什麼呢?它們都有一雙長短不一樣的接腳!WHY?因為它們都是有極性的!用的時候可別接錯邊喔!
3‧電容極性
電容極性一般印刷在電容外殼或套膜上,或以較短的接腳代表負極。

圖三
左邊三顆是鉭固體電解電容,具有極性右邊是積層電容,沒有極性,所以鉭質電容的接腳有長短的分別,而積層電容則沒有!
4‧電容誤差:
電容誤差以字母標示如下
圖四我們可以看到三顆大小不同的金屬膜電容:
1‧最上方的小電容標示為100n K 400V 表示容量100nF=0.1uF
∙容量誤差K= ±10%
∙電容耐壓400V
2‧中間特大號那個傢伙標示1.0uF M
∙表示容量1.0uF
∙容量誤差M=±20%
∙電容耐壓則標示在側面為250V
3‧現在看看最下面那顆標示為10uF K 100V
∙表示容量10uF
∙容量誤差K=±10%
∙電容耐壓100V
電容的標示介紹我們在這裡告一段落,簡單的說明希望能幫助初學者認識怎麼辨別電容的規格,選取合適的電容規格與正確的安裝腳位,成功的完成自己作品。
