理化分析类 天美系列一：天美GC7900(PPT格式)(2006-7-1)
GC7890A基础知识培训
GC7890A基础知识培训今天学习的主要内容是：1、气相色谱简介；2、进样口；3、色谱柱；4、检测器。
在各个板块中，对气相色谱的基本组成部分进行了重新的学习和认识。
在第一部分“气相色谱简介”一章中，其学习的目的就是介绍气相色谱和安捷伦气相色谱仪的基本概念。
在今天的学习中，气相色谱主要由五个部分组成：载气，进样口，色谱柱，检测器，数据系统。
GC的第一个主要组成部分就是载气，我们常用的载气有氦气、氮气、氢气或者混有甲烷的氩气。
载气的主要作用就是将样品传输到整个系统，在选用载气的过程中，我们需要根据特定的要求及检测器的类型选用合适的载气，气体可以用钢瓶或者气体发生器提供。
在选用气体发生器时，我们需要对气体进行净化和干燥，通过捕集阱可以对气体进行干燥和纯化。
以除去其中的水分，烃类和氧。
这是因为如果气路中含有水分，则会损伤色谱柱，使得降低柱效，是分离效果下降，出现鬼峰等。
如果气路中含有烃类，则会提高检测器的本底输出，增大噪声，所以在做痕量分析的时候，要使用烃类捕集阱。
如果载气含有氧，那么在使用过程中，则会破坏色谱柱的固定相，在ECD中，氧气会降低检测器的性能；在TCD中，氧气会损伤钨丝，造成TCD热丝的永久性损坏，降低了其使用寿命。
所以在使用载气的时候，我们就需要对气体进行纯化和干燥。
例如我们可以用分子筛或者硅胶对水分进行捕集，可以用活性炭对烃类进行捕集，用金属络合物对样进行捕集。
在连接各个捕集阱的时候，气顺序一定要按照水分捕集阱，烃类捕集阱，氧捕集阱的顺序进行连接，千万不可将其顺序颠倒。
这主要是因为烃类捕集阱，氧捕集阱也具有捕集水分的功能，由于烃类捕集阱氧捕集阱很难再生，成本比水分捕集阱高的多，所以捕集阱一定要按顺序安装。
要值得注意的是，在更换安装氧捕集阱之前，要先吹扫管线，在安装时，一定要带气安装。
以防空气中的氧气进入捕集阱中，消耗新的氧捕集阱。
水分捕集阱，烃类捕集阱以及氧捕集阱都属于消耗品，需要定期更换。
GC天美7890
è Ð § Õ Î « ý ¨Ü È Í ¸ × ø ä è Ô Æ Ê È ô µ Ç É Ê ö · æ å ¨ä ³ 0.5-5ml/«Ó Ö Ö
È Á § Î ÷«
Ö ÷Ê ³ «Á ä ö ù Ý Ö ÷È µ Ú · ½ «Á ª÷¼ þ º ý ¨ç Å § ¶ Î È Í µ ´ « É ÷ú ¢ ú å × Æ Ó Ö º Î º ©¾ Ö ³ Ñ § ª¸ «
尾吹气
废气口
信号输出
电极
63Ni
护及气象追踪等领域的分析
中。
载气
7890气相色谱仪介绍
ECD检测器气体使用要求
注意： ECD检测器所使用的载气必须充分干燥，脱氧， 不能使用发生器，必须用高纯气。 如使用氮气作载气（N2：99.999%)
7890气相色谱仪介绍
氮磷检测器（NPD）原理
信号输出
原理
在FID中加入一个用碱金属盐
制成的玻璃珠当样品分子含有
铷珠 高压
在燃烧时能与碱盐起反应的元
素时，则将使碱盐的挥发度增 大，这些碱盐蒸气在火焰中将 被激发电离，而产生新的离子 流，从而输出信号。
空气入口
Õ ø è Ú ¾ Æ È ¾
氢气入口
â ø è Ú Ç Æ È ¾
载气入口
7890气相色谱仪介绍
NPD检测器特点
信号输出
特点
铷珠 高压
空气入口
Õ ø è Ú ¾ Æ È ¾ â ø è Ú Ç Æ È ¾
≤2¬10-12 g / s（P）
噪 声： ≤2¬10-13 A
氢气入口
最高使用温度：399℃
载气入口
7890气相色谱仪介绍
NPD检测器适用范围

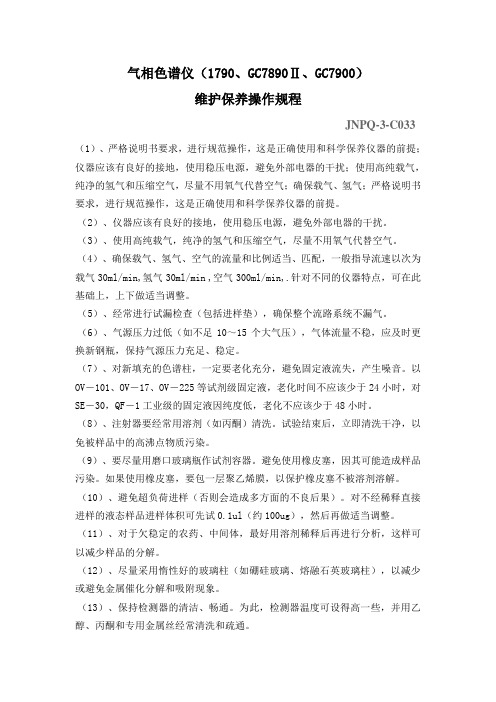

气相色谱仪(1790、GC7890Ⅱ、GC7900)维护保养操作规程
气相色谱仪（1790、GC7890Ⅱ、GC7900）维护保养操作规程JNPQ-3-C033 （1）、严格说明书要求，进行规范操作，这是正确使用和科学保养仪器的前提；仪器应该有良好的接地，使用稳压电源，避免外部电器的干扰；使用高纯载气，纯净的氢气和压缩空气，尽量不用氧气代替空气；确保载气、氢气；严格说明书要求，进行规范操作，这是正确使用和科学保养仪器的前提。
（2）、仪器应该有良好的接地，使用稳压电源，避免外部电器的干扰。
（3）、使用高纯载气，纯净的氢气和压缩空气，尽量不用氧气代替空气。
（4）、确保载气、氢气、空气的流量和比例适当、匹配，一般指导流速以次为载气30ml/min,氢气30ml/min,空气300ml/min,.针对不同的仪器特点，可在此基础上，上下做适当调整。
（5）、经常进行试漏检查（包括进样垫），确保整个流路系统不漏气。
（6）、气源压力过低（如不足10～15个大气压），气体流量不稳，应及时更换新钢瓶，保持气源压力充足、稳定。
（7）、对新填充的色谱柱，一定要老化充分，避免固定液流失，产生噪音。
以OV－101、OV－17、OV－225等试剂级固定液，老化时间不应该少于24小时，对SE－30，QF－1工业级的固定液因纯度低，老化不应该少于48小时。
（8）、注射器要经常用溶剂（如丙酮）清洗。
试验结束后，立即清洗干净，以免被样品中的高沸点物质污染。
（9）、要尽量用磨口玻璃瓶作试剂容器。
避免使用橡皮塞，因其可能造成样品污染。
如果使用橡皮塞，要包一层聚乙烯膜，以保护橡皮塞不被溶剂溶解。
（10）、避免超负荷进样（否则会造成多方面的不良后果）。
对不经稀释直接进样的液态样品进样体积可先试0.1ul（约100ug），然后再做适当调整。
（11）、对于欠稳定的农药、中间体，最好用溶剂稀释后再进行分析，这样可以减少样品的分解。
（12）、尽量采用惰性好的玻璃柱（如硼硅玻璃、熔融石英玻璃柱），以减少或避免金属催化分解和吸附现象。
GC7900介绍
原有的气相色谱仪已经无法 满足现在生产和科研需求的
希望操作最简便、结 果准确率高的
尤其适合那些期望得到更准确的实验结果的客户：
•石油化工和其他化学实验室 •环境保护部门 •疾病预防控制系统 •质量监督和控制部门 •科研院所和高校的实验室
GC 7900 进样系统
3个进样器可同时安装于气相色谱仪顶端 填充柱进样器
加配附件可进行大口径毛细管分析
毛细管进样器
适用于各种口径的毛细管分析
分流不分流功能 隔膜吹扫功能 气体进样对策
手动六通阀
电动六通阀—在线气体自动分析系统
毛细管柱的优势
峰-峰分辨度高 样品流失少、噪声低 重复性好 应用范围更广. 缩短分析时间
GC7900 的市场定位
25 20 price(US$)
Agilent6890 Shimadzu2010
high
15 10 5 0 performance
Single channel integrator,no PC Only packed column No selectivity Many channels Selective detectors Limit pc control Packed column and capillary
Tool bar
D7900 数据报告
应用支持的工作内容
帮助客户选择符合使用要求的仪器配置
为用户提供符合要求的分析方案（包括柱的选择）
解决用户现场出现的问题
的价格 可选中英文操作界面和工作站 3+3的组合方式 高灵敏度检测器，5种可选(FID,TCD,ECD,FPD,NPD) 高性能的毛细管进样器 高性能的气体控制技术，带开关功能的检测器气路控制阀 高稳定性的温度控制（6路温控、9阶程序升温） 人性化的设计，方便的操作 及时有效的技术服务和应用支持
c)GC7900中文说明书注意事项
关于产品的质量保证本公司的GC7900气相色谱仪的质量保证，仅限于按照使用说明书上所记载的内容，进行正确操作的情况，并以使用说明书上记载的技术指标为基准。
（1）保修范围(a) 本公司在制造上的缺陷所造成的故障，只对仪器本体进行免费维修。
(b) 在修理时，可能使用一部分零部件替代品，也可能用相同部件与用户更换已损坏的部件来代替上门修理。
(c) 被使用在仪器上的专用电脑、打印机等在市场上频繁被淘汰的产品，会有不能供应同一形式产品的时侯。
(d) 已被废弃的仪器，或者未征得本公司同意自行转卖的仪器、选配件、零配件等，即使在保修期内也不能提供免费维修。
（2）保修期限从安装之日起计算，一年以内。
（3）不保修的项目下列情况即使在保修期内，也不能进行免费保修。
(a) 由于在不符合本公司规定的工作环境中使用仪器而造成的故障。
(b) 由于没有按照本公司规定的电源要求（电压、频率、接地）使用仪器，以及电源的异常所造成的故障。
(c) 由于样品中混入不纯物、以及空气杂质等造成腐蚀、老化的故障。
(d) 由于空气中含有腐蚀性气体，导致机械零件、电路元件腐蚀或其它专用器件老化的故障。
(e) 由于没有使用本公司提供的电脑软件以及零配件所造成的故障。
(f) 由于用户的操作不当或保养、保管不当所造成的故障。
(g) 由于未被本公司认可的维修人员的修理不当所造成的故障。
(h) 被废弃的仪器以及未与本公司联系而转卖的仪器。
(i) 安装完成后，由于自行移动或运输所造成的故障。
(j) 未经本公司的认可，自行分解、改造或装拆所造成的故障。
(k) 易耗品以及被限定有保证期的零部件的故障。
(l) 在使用说明书等上面被记载的，保修对象以外的零部件故障。
(m) 由于火灾、地震、台风、洪水、雷电、骚乱、暴动、犯罪、恐怖活动、战争、放射性污染、有害物质的污染以及其他不可抗拒的原因造成的故障。
(n) 由于雷电、意外停电等原因，引起电源电压的突变，并因此导致的电脑操作系统、应用软件、电脑数据、以及电脑硬件等受到损害所造成的故障。
GC-7900操作规程(1)
气相色谱仪GC-7900操作规程上海天美GC-7900气相色谱仪属于精密分析测试仪器，操作人员需经过严格培训后方可按照仪器操作手册安全使用仪器，严禁违规操作，并认真做好仪器使用情况记录。
仪器操作步骤如下：1、装好色谱柱；2、检漏，色谱柱连接部份要保证不漏气；3、打开氮气钢瓶的开关，观察减压后的压力是否在0.4MPa；4、打开气体净化器上的N2开关；5、打开仪器开关，按主菜单，选择“各部温度”，按输入，看各个设定的温度是否为室温，如不是，请设定为室温，再按主菜单，选择“流量压力”，查看载气输入压力是否为43.3psi左右，如小的多，则N2发生器压力不够，或发生器到仪器的流路有漏，再查看接柱的是否有压力，如柱子接到前面这个进样口，则看载气1柱前压力，如柱子接到后面这个进样口，则看载气3柱前压力，如没有压力，则有可能进样口漏，或装柱有漏；6、打开D7900工作站，点“查询”，设定各部温度，注意先设进样口与检测器的温度，等升到比要设定的柱温高时再设柱温。
因为柱温升的很快，以此保证进样口与检测器的温度时时都比柱温要高，这样可以防止柱子的杂质对进样口与检测器造成污染；7、等各个温度稳定之后，打开氢气钢瓶和空气发生器的开关，再打开气体净化器上的氢气与空气开关；8、按点火键，工作站上的基线应有先往下再往上走再下来的基线波动，如果最终趋于平的基线位置有MV值之差(此位置会比没点火前位置高)，则说明点火已点着；9、刚开始一般基线都会有点漂移，等基线走平之后再进样；10、做完样品，先将气体净化器上的氢气与空气开关关闭，再将氢气钢瓶和空气发生器的开关关闭；11、将各个温度降下来，柱温要降到室温，进样口与检测器温度要降到80度以下；12、关闭电源开关；13、关闭N2钢瓶开关；14、确认气源已经关闭后离开实验室。
GC7900气相色谱仪的维护方法
下一步将对GC7900色谱仪进行如下维护：
1、当柱压低于4.0时（正常为4.3-4.5左右）要检测硅胶垫是否老化了或者是进样口没有扭紧，要求及时更换硅胶垫并将进样口扭紧。
为了防止出现上述情况，将要求硅胶垫每三天必须更换。
2、当出现甲醇和乙醛两个峰无法分离或者是分离效果不好，可以判定为晶衬管里面的玻璃棉出现了松动或者是因使用时间较长造成玻璃棉受到酒样气化后被过滤下来残渣的污染和阻塞，影响仪器使用的稳定性和准确性，需要对其更换新的玻璃棉。
（一般原机所带的玻璃棉两个月更换一次即可，且较为稳定。
而新购买的玻璃棉由于其呈丝状且较粗，使得较难往晶衬管里装填，而且使用起来也不太稳定，因此两周即需要更换一次。
）建议在09年3月份再购买2-3克与原机所配置玻璃棉同样规格的玻璃棉备用。
3、当空气发生器出现变色硅胶变白三分之一左右时要及时对其进行更换，确保进行仪器里面的空气干燥，防止潮湿空气与氢气燃烧造成FID检测器里面积水造成仪器状态不稳定，如出现该项情况，维护方法是将FID检测器拆下进行干燥。
4、每次更换氢气和氮气时要检测各个接口是否漏气，保证气体的稳定供应，可以确保检测数据的稳定。
5、当出现标准样检测数据波动较大（主要是乳酸乙酯波动较大时），就要考虑上否需要进行老化，老化应该程序升温来进行老化，确保将残留在毛细管柱里面的不同溶点的杂质全部清理干净，保证仪器的稳定运行。
6、当出现点火较困难时可以将空气阀暂时关掉，只开氮气和氢气进行点火，等火点了以后及时将空气打开，这主要是为了手提高氢气的深度，方便点火，只能在点火较为困难的时候使用，如能正常点火则不需要采用此方法。
理化分析类 天美系列三：天美气相色谱结构介绍(PPT格式)(2006-7-15)
主机结构介绍（五）
▲气路阀部件：
◇稳压阀：又称压力调节器，它是一种气动式控制器，它无需外界供给能源而 靠工作介质本身的能量工作。当气流压力或输出流量波动时，阀能输出恒定 压力。
作用：为针形阀提供稳定的气压，保证针形阀精密调节流速。接在稳流阀前提 供恒定的参数压力，保证其正常工作。
◇稳流阀：又称压力补偿器在程序升温分析中，柱温按一定程序温度不断增加， 气体的粘度也不断变大，柱的阻力也随之增大，柱的流速将减小，这在分析 中是不允许的。稳流阀满足这个过程中流速不变的要求。
制。且程序设定后自动运行无需人工干预，降温时还能自动后开门排 热。
7890气相色谱仪介绍（四）
▲进样器：
◇进样器的作用是将样品送入色谱柱。如果是液体样品，进样器还 必须将其汽化，因此采用微机对进样器进行温度控制。
◇根据不同种类的色谱柱及不同的进样方式，共有五种进样器可供 选择：
1.填充柱进样器 2.毛细管不分流进样器附件 3.毛细管分流进样器附件 4.毛细管分流/不分流进样器 5.六通阀气体进样器
气相色谱仪维修手册
（结构介绍）
上海天美科学仪器有限公司 编制：孙志能
目录
●7890气相色谱仪介绍 ●主机结构介绍 ●进样器介绍 ●检测器介绍
7890气相色谱仪介绍（一）
▲原理概述：
◇色谱分析是一种多组份混合物的分离、分析工具。它主要利用物质的 物理性质对混合物进行分离，测定混合物的各个组份。并对混合物中 的各个组份进行定性、定量分析。
作用：是使柱前压随着柱的阻力增加而自动增加，保持流速不变。 ◇使用注意事项： 1.柱前压应比输入压力小0.05Mpa以上。 2.在调节稳流阀时，若柱压不上升，说明阀后有较大漏气，若柱压已接近较大
天美色谱
培训
服务
GC7900
数据处理
NPD
色谱柱
特点一：外形美观、功能齐全
3 检测器
3 进样器
键盘及显示
高性能柱温箱
电子线路板
气体控制系统
特点二：组合方便、适用性强
3进样器
3个检测器
特点三： 高效，稳定的柱温箱系统
结构紧凑，布局合理，温度均匀。
• 双后开门，双通道（一路排热，另一路 引进新鲜空气） • 350 50 ℃仅需8分钟 • 9阶程序升温 • 室温上5℃工作，一般能做到2℃
天美产品介绍
色谱
GC7900气相色谱仪器
用合理的价格得到高品质、高性能的气相色谱系统
市场定位
高档 中档
低档
7900 是适合中档用户需要的完整的色谱系统
合适的价格，卓越的性能 中/英文操作界面 高品质 具有反控功能的D7900工作站 色谱柱和消耗品 售后服务和客户支持
GC7900 系统组成和灵活的配置
3.基线、色谱图显示
具有基线、色谱图显示，显示与进样同步。
超大液晶显示
检测器参数 菜单显示
超大液晶显示
在液晶屏上可以显示载气流量、柱前压力、其他辅助气的压力，数 据准确，一目了然，操作简单。
流量
柱前压
输入压力
超大液晶显示
双通道基线和谱图显示界面，实时检测机器运行情况。
基线和样品分 析谱图显示
特点六：有反控功能的工作站
高精度的控温精度，具有10个控温区 1个柱箱 3个进样器 3个检测器 3个辅助控温区
GC7980气相色谱仪
独立控温进样器，任意选择安装3个进样器 带隔膜吹扫功能的填充柱进样器 毛细管分流/不分流进样器
上海天美GC7900操作注意事项
上海天美GC7900的使用步骤1、检查气体的气密性(肥皂水);2、先打开载气氮气总压阀，使其压力处于0.3Mpa，打开仪器开关，打开气相色谱工作站;3、设置进样口、柱箱、检测器的温度(温度视检测项目而定)，测苯系物则为：进样口为200℃，检测器为250℃,柱箱采用程序升温：50℃，5min-5℃/min,180℃,1min;4、升温后（大概2min后），打开空气、氢气，压力分别为0.15Mpa和0.10Mpa，点火，可用镊子或载玻片放在检测器上口，如有水气附集在镊子上，则说明火已点着;5、如有要求分流进样，则需选择分流进样，分流比为分流量比柱流量;6、观看气相色谱工作站显示的基线是否平稳，在工作站中选着FID量程为1，衰减为6，基线稳定后，进行基线调零，稳定后即可以进样;7、在工作站中，建立样品名和样品信息等，选择相应的样品名就可以进样，进样完毕，在工作站上选择谱图则可以进行相应的谱图处理和报告打印;8、检测器温度(>150℃)一般等于或者高于进样器20℃左右，进样口的温度应高于柱温30～50℃9、当工作完成后，先关掉氢气总阀，使仪器熄火，检测无水蒸汽生成，当火灭后关空气总阀，之后设置进样口、柱箱、检测器温度为50℃，当仪器温度当温度均降到80℃以下，关机后再关氮气总阀。
使用事项：气相色谱仪进样口温度、柱温、检测器温度如何设置1、进样口的温度要高于被分析物的沸点，确保所有分析物经过进样口进样后能够完全气化。
通常要高于最高沸点30-50℃。
2、在其他条件都不变的情况下，柱箱温度越高，峰高越高，峰宽越窄，但是峰与峰之间的间距会越小。
反之温度越低，峰高越低，峰宽越宽，峰之间的间距越大。
所以不一定温度越低分离越好。
他们之间有一个临界温度，将会使峰宽与分离度达到一个个最合适的效果。
柱温的话要自己摸索了，恒温的话当然要高于沸点，程序升温一般要低于沸点开始，最高温度不要超过柱温最高承受温度,以最高温度以下50-60度为最高使用温度最好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检测限:≤1× ）；≤1× 检测限 ×10-11g/s（P）； ×10-10g/s（S） （ ）； （ ） 基线噪声:≤8×10-11A 基线噪声 × 基线漂移:≤5× 基线漂移 ×10-12A/30min.
GC7900气相色谱仪 气相色谱仪
3、GC7900与GC7890指标比较 、 与 指标比较
3.基线、色谱图显示 显示
具有基线、色谱图显示，显示与进样同步。 具有基线、色谱图显示，显示与进样同步。 符合ISO14000要求，与环境比较友好 要求， 符合 要求
GC7900气相色谱仪 气相色谱仪
1.大屏幕液晶菜单式汉字显示 大屏幕液晶菜单式汉字显示
操作方便轻松、一看就懂、 操作方便轻松、一看就懂、一按就会 温度设置界面
GC7900气相色谱仪 气相色谱仪 四、多进样器系统和多检测器系统
3.多进样器、多检测器系统（选配）
• 最多能安装二个填充柱进样器和一个毛细管进样器 • 最多能安装三个检测器 • 最多二个检测器能同时进样，同时出峰。
GC7900气相色谱仪 气相色谱仪 四、多进样器系统和多检测器系统
GC7900气相色谱仪 气相色谱仪 五、带反控的数据处理系统
GC7900气相色谱仪 气相色谱仪
2.流量、压力数字显示 流量、 流量
流量、柱前压力数字显示，数据准确一目了然， 流量、柱前压力数字显示，数据准确一目了然，操作自如轻松 流量、压力显示界面
GC7900气相色谱仪 气相色谱仪
3.基线、色谱图显示 显示
具有基线、色谱图显示功能，进样时可以节省纸。 具有基线、色谱图显示功能，进样时可以节省纸。 符合ISO14000要求，与环境比较友好 要求， 符合 要求 双通道基线显示界面
GC7900气相色谱仪 气相色谱仪
检测器参数显示界面
GC7900气相色谱仪 气相色谱仪 四、多进样器系统和多检测器系统
1.多进样器系统（选配） • 最多能安装三个填充柱或者安装二个填充柱进样 器和一个毛细管进样器。 • 订一个进样器，配一个稳流阀 • 最多能安装三个控制载气的稳流阀 2.多检测器系统（选配） • 最多能安装三个检测器 • 订一个检测器，配一个组合阀
GC7900气相色谱仪 气相色谱仪 六、组合阀件
空气,氢气和尾吹气组合在一个阀件内 空气 氢气和尾吹气组合在一个阀件内. 氢气和尾吹气组合在一个阀件内 各气路的气体流量的参数调节在出厂时已调 整好并锁定， 整好并锁定，每次使用时不再需要重新将各路气 体流量的参数重新调节， 体流量的参数重新调节，确保测量结果的重现性 和准确性
GC7900气相色谱仪 气相色谱仪 三、操作方便、显示清晰 操作方便、
1.大屏幕液晶菜单式汉字显示 大屏幕液晶菜单式汉字显示
操作方便轻松、一看就懂、 操作方便轻松、一看就懂、一按就会
2.流量、压力数字显示 流量、 流量
流量、柱前压力数字显示，数据准确一目了然 流量、柱前压力数字显示，数据准确一目了然. 操作自如轻松
GC7900气相色谱仪 气相色谱仪
4）氮磷检测器（NPD） ）氮磷检测器（ ） （样品：偶氮苯－马拉硫磷） 样品：偶氮苯－马拉硫磷） 检测限:≤5×10-12g/s（N）； ×10-13g/s（P） 检测限 × （ ）；≤5× （ ） ）； 基线噪声:≤2× 基线噪声 ×10-13A. 基线漂移:≤4×10-13A/30min. 基线漂移 × 5）火焰光度检测器 ） （样品：甲基对硫磷） 样品：甲基对硫磷）
GC7900气相色谱仪 气相色谱仪 二、技术指标
1.温度控制系统
1）柱恒温箱温度控制系统 ）
控温范围:室温上 ℃～399℃. 控温范围 室温上5℃ 室温上 ℃ 控温稳定性:0.5%. 控温稳定性 程序升温重复性： 程序升温重复性：2%
2）检测、汽化室温度控制系统 ）检测、
控温范围:室温上 ℃ 控温范围 室温上5℃～399℃. 室温上 ℃
7900 FID检测限 检测限 ≤5×10-12g/s × 7890 ≤1×10-11g/s. × ≥2500mV·ml/mg
TCD灵敏度 ≥10000mV·ml/mg 灵敏度
ECD检测限 ≤3×10-14g/ml ≤1×10-13g/ml 检测限 × × NPD检测限 N≤5×10-12g/s. 检测限 × P≤5×10-13g/s. × FPD检测限 P≤1×10-11g/s 检测限 × S ≤1×10-10g/s × N≤5×10-11g/s. × P ≤5×10-12g/s. × P≤5×10-11g/s × S≤3×10-10g/s ×
GC7900气相色谱仪 气相色谱仪 气路控制面板
GC7900气相色谱仪 气相色谱仪 采用四层印刷电路板
GC7900控制板
GC7900气相色谱仪 气相色谱仪
GC7900气相色谱仪 气相色谱仪
GC7900气相色谱仪 气相色谱仪 一、外观
• • • • 1 重量： <50Kg 重量： 2 尺寸：宽580mm 高450mm 深500mm 尺寸： 3 显示：采用液晶显示，显示方式：汉字 显示：采用液晶显示，显示方式： 4 布局：仪器全部正面操作和观测，操作方便 布局：仪器全部正面操作和观测，
1.内置式的数据处理卡
• • • • 使用笔记本电脑，轻松实现对GC7900的反控和数据处理 二个通道的检测器可以能同时进样，同时出峰。 采样速度为20毫秒，能满足毛细管分析的需要 与天美T2000配套
GC7900气相色谱仪 气相色谱仪 五、带反控的数据处理系统
使用笔记本电脑，轻松实现对GC7900的反控和数据处理
Байду номын сангаас
GC7900气相色谱仪 气相色谱仪
2.检测器检测限、基线噪声、基线漂移
1） 火焰离子化检测器（FID） ） 火焰离子化检测器（ ） 检测限:≤5× 检测限 ×10-12g/s. 基线噪声:≤5× 基线噪声 ×10-14A. 基线漂移:≤1×10-13A/30min. 基线漂移 × 2）热导池检测器（TCD） ）热导池检测器（ ） 灵敏度:≥10000mV·ml/mg. （样品：nc16） 样品： 灵敏度 基线噪声:≤0.03mV. 基线噪声 基线漂移:≤0.1mV/30min. 基线漂移 3）电子捕获检测器（ECD） 样品：丙体六六六） ）电子捕获检测器（ ） （样品：丙体六六六） 检测限:≤3× 检测限 ×10-14g/ml. 基线噪声:≤ 基线噪声 0.015mV. 基线漂移:≤0.05mV/30min. 基线漂移 （样品：nc16） 样品：
