欧姆表的制作
实验42简易欧姆表的设计
实验42 简易欧姆表的设计欧姆表是多用表的一个单元，用来测量电阻的阻值。
本实验主要熟悉欧姆表的设计及校正。
【实验目的】1.复习巩固电学基本仪表的使用方法和误差处理的原则。
2.设计并组装一个不带量程变换的欧姆表。
3．学会自己确定欧姆表的表盘刻度尺，并能用较准确的电阻箱进行校准。
4．培养动手能力和独立解决实际问题能力。
【实验要求】1.写出欧姆表测量电阻的原理，画出测量电路图，写出相应的计算公式。
2.根据实验条件计算出限流电阻的上、下限阻值。
3.计算中值电阻。
4.组装一个不带量程变换的欧姆表。
5.分析讨论误差产生的原因。
【实验提示】1.实验原理欧姆表是测量电阻的仪器，图1为欧姆表的测量原理图。
微安表的内阻为g R ，量程为g I 。
ε为电源电动势，它的内阻为r ，它与限流电阻0R 、可变电阻R 、待测电阻x R 串联。
x R 接在红、黑两点之间。
由闭合电路的欧姆定律可知，接入待测电阻x R 后，表头所指示的电流x I 为图10()x g x I r R R R R ε=++++ (1)由上式可知：对给定的欧姆表，电流x I 与电阻x R 有一一对应关系，所以由表头指针位置可知x R 的大小。
为了读数方便我们在刻度盘上直接标出欧姆值。
0()x g x R r R R R I ε=-+++ (2)下面介绍三个特殊的刻度：1.1当0x R =时，即a 、b 间短路的时候；调节R 使电路中电流为0g g I r R R R ε=+++ (3)此时电流强度最大，表头指针应指在满刻度处，这个刻度就是电阻值的零刻度。
1.2当x R =∞时，即a 、b 间断路的时候；此时电路中的电流为零，所以表头指针停留在最初的刻度上，这个刻度就是电阻为无穷大时的刻度。
1.3当0x g R r R R R =+++时，即待测电阻值刚好等于电阻挡的内部电阻时，电流为：02()2gg I I r R R R ε==+++ (4)这时表头的指针刚好指在表面正中央的位置，这个刻度值表示的电阻值0g R r R R R =+++称为欧姆挡的欧姆中心(或称中值电阻)，用z R 来表示，即：0z g R R r R R =+++ (5)z R 是由综合内阻0g R r R R +++而定的，它可以随需要决定。
高二物理实验 多用电表 测电源的电动势和内电阻人教实验版知识精讲
高二物理实验 多用电表 测电源的电动势和内电阻人教实验版【本讲教育信息】一. 教学内容：实验 多用电表 测电源的电动势和内电阻二. 知识要点：1. 理解并掌握欧姆表的制作原理，会用多用电表测电流、电压和电阻2. 理解并掌握测电源的电动势和内电阻的方法，并学会用图像法处理实验数据。
［重点、难点解析］一、多用电表1. 欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻要方便得多。
原理如图所示调零时，内R E R r R E I g g =++= 测量时，rR R E I +=内 只要将对应R x 值的电流刻度 I 改为阻值R x ，即为欧姆表。
由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻零刻度在电流满偏处。
注意：红表笔接欧姆表内部电源负极，而黑表笔接内部电源的正极。
2. 多用电表（1）性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用仪表，多用表具有用途多、量程广、使用方便等优点，它可以用来测量交流电压、直流电压、直流电流和电阻，而且每一种测量又具有多个量程。
虽然使用方便，但是其准确度稍低。
（2）原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
①直流电流挡：直流电流挡的几个挡位实际是由同一表头改装而成的几个量程不同的电流表。
②直流电压挡：直流电压挡的几个挡位实际是由同一表头改装而成的几个量程不同的电压表。
③多用表面板如图所示，直流电流、电压的刻度是均匀的，电压和欧姆挡刻度是不均匀的。
④使用步骤及注意事项：<1>用螺丝刀进行机械调零（左侧O ）。
<2>选挡：测电流、电压时选择合适量程；测电阻时选择合适的倍率，以使指针在中央13刻度范围，可用比估计值低1个数量级的倍率，如估计为200 就应该选×10的倍率。

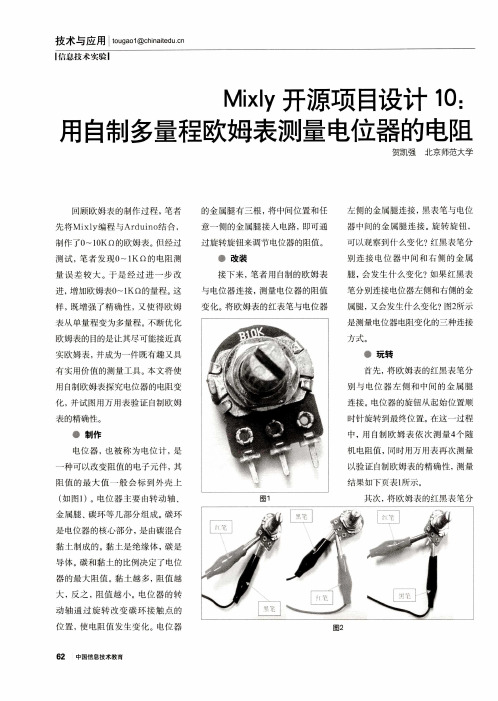

Mixly开源项目设计10：用自制多量程欧姆表测量电位器的电阻
