用化学物相方法分析红柱石的含量
油酸钠作用下红柱石和石英的浮选行为及作用机理
油酸钠作用下红柱石和石英的浮选行为及作用机理黄阳;王维清;郑奎;王俞;冯启明;杨群【摘要】采用单矿物浮选试验、Zeta电位测量、红外光谱、荧光探针以及溶液化学分析,研究了油酸钠作用下红柱石和石英的浮选行为及作用机理.结果表明,在油酸钠作用下红柱石在pH值6~7范围内具有较好的可浮性,石英可浮性较差;Fe3+能够显著提高红柱石和石英的可浮性.红柱石和石英浮选行为差异的主要原因在于红柱石表面的Al3+可化学吸附油酸根,石英难以吸附油酸根离子,因此以油酸钠作捕收剂可实现红柱石和石英的浮选分离.Fe3+主要以氢氧化物沉淀形式吸附于红柱石和石英表面促进油酸根在矿物表面的吸附.%Flotation behavior and mechanism of andalusite and quartz in the presence of sodium oleate were investigated by batch flotation tests, zeta-potential measurement, Fourier transform infrared spectroscopy analysis, fluorescent probe and solution chemistry analysis. Results show that andalusite possesses better flotability than quartz at pH 6~7 when sodium oleate is used as the collector.Fe3+can remarkably improve the flotability of andalusite and quatz. The factors of chemisorption of oleate radicals onto andalusite with Al3+ on its surface and oleate being hardly adsorbed by quartz resulted in a difference in the flotability between andalusite and quartz. Therefore, a flotation separation of these two minerals can be realized by sodium oleate. Fe3+ is adsorbed on andalusite and quartz surface principally in the form of hydroxide precipitation, which can significantly improve the floatability of both minerals by promoting the adsorption of oleate thereon.【期刊名称】《矿冶工程》【年(卷),期】2017(037)003【总页数】5页(P61-65)【关键词】油酸钠;红柱石;石英;浮选【作者】黄阳;王维清;郑奎;王俞;冯启明;杨群【作者单位】西南科技大学固体废物处理与资源化教育部重点实验室,四川绵阳621010;西南科技大学环境与资源学院,四川绵阳 621010;西南科技大学固体废物处理与资源化教育部重点实验室,四川绵阳 621010;西南科技大学环境与资源学院,四川绵阳 621010;西南科技大学分析测试中心,四川绵阳 621010;西南科技大学固体废物处理与资源化教育部重点实验室,四川绵阳 621010;西南科技大学环境与资源学院,四川绵阳 621010;西南科技大学固体废物处理与资源化教育部重点实验室,四川绵阳 621010;西南科技大学环境与资源学院,四川绵阳 621010;西南科技大学固体废物处理与资源化教育部重点实验室,四川绵阳 621010;西南科技大学环境与资源学院,四川绵阳 621010【正文语种】中文【中图分类】TD923红柱石（Al2［SiO4］O）是一种铝硅酸盐矿物，其耐火度高达1 800℃，同时具有机械强度大、抗热冲击力强、抗渣性强、化学稳定性好等优点，是优质的耐火材料原料，被广泛应用于航天、冶金、建材、船舶等工业领域［1－3］。
新疆南天山红柱石矿成因特点及矿物材料应用研究
新疆大学硕士学位论文新疆南天山红柱石矿成因特点及矿物材料应用研究姓名：申晓萍申请学位级别：硕士专业：工学、矿产普查与勘探指导教师：汪立今20070531蒸羹太茎亟±班塞生堂建盈奎堑垂直丞出堑挂互￡虚国缱盛厦￡擅整整廛围受塞断面多为正方形，少数呈菱形及其它形状。
红柱石晶体除单晶外，野外常。
皿二选晶（十字连晶）。
偶见三连晶和多连晶（照片４．１、４．２、图４．１）。
照片４．１粗粒红柱石多连晶（菊花石）ｎｏ‘哩ｎｐ略＾１．Ｍ趾ｒ哩棚ｎａｎｄａｌｕｓｔｉｅ（ｃｈｒｙｓａｎｔｂｅｍｕｍ）照片４０红柱石十字连昌Ｐｈｏｔｏｇｒａｐｈｙ．４２．？ｕｍｄａｌｕｓｉｔｅｃｒｕｃｉｆｏｒｍ圈４．１红柱石二连晶、三连昌素描图Ｆｉｇ．４．１Ｓｋｅｔｃｈｍａｐｏｆａｎｄａｌｕｓｉｔｅ绝大多数红柱石晶体不纯净，含有数量不等的黑云母、石英、炭质体、绢云母包裹体，具有包含变晶结构。
这些包裹体多呈星点状或细脉状垂直于解理方向分布。
其中石英粒度多在１２～１００ｐｍ，以５０岬１左右为主，也见重结晶大石英集合体脉切割红柱石；黑云母在红柱石晶体中呈细小羽毛状、网格状，偶见切割红柱石，粒度在几十微米左右；以炭质包裹体的分布较典型，炭质在红柱石中多呈星点状或十字条带状分布（图４．２）·小Ｌ５衄。
ＮＴ．２红柱石具斑状变晶结构，片状构造，基质具鳞片变晶结构。
其矿物成分及含量分别为红柱石２５％，黑云母２５％，炭质３４％，石英１５％，绢云母ｌ％。
镜下显微特征描述为红柱石呈四方斑状变晶结构３～５ｘ１０～４０ｍｍ．横切面近正方形５×５ｍｍ，解理发育，平行消光。
横切面对称消光，二轴晶负延性，二轴晶（一）光性，光轴角大．在红柱石边缘有一圈蚀交的显微鳞片状绢云母。
在红柱石晶体内包有细小的炭质和细小片状黑云母０。
０５～Ｏ．１ｍｍ。
基质有鳞片状变晶的黑云母定向分布，Ｏ．０５～０．Ｉｘ０．１～Ｏ．３ｍｍ。
形成斑点状构造，在黑云母之间有细小的炭质和条纹，０．Ｏｌ～Ｏ．０５ｘ０．１～Ｏ．３ｍｍ．在炭质之间有细小粒状石英，Ｏ．０ｌ～Ｏ．０５ｍｍ。
红柱石
高炉热风炉应用红柱石基定形耐材效果耐火材料在为实现高能效和低成本目标方面具有十分重要的作用，冶金界一直把耐火材料消耗大户——高炉和热风炉使用的耐火材料的试验研究作为重点。
本文就红柱石基耐火材料在高炉和热风炉的使用情况和损坏机理的试验研究进行简要介绍。
1 高炉和热风炉耐材损坏机理1.1 高炉为探索高炉耐火材料损坏机理，在停产期间，通过对高炉进行的大量现场观察分析和取样检测，将耐材损坏机理归纳如下：a）碱金属（主要是钾）盐的化学反应腐蚀；b）炉渣冲击导致的热面腐蚀；c）熔剂（主要是生石灰）反应腐蚀；d）CO冲击腐蚀；e）机械磨损和侵蚀；f）热力学应力；g）铁、锌穿透；h）铁、锌穿透氧化物及其与耐材的化学反应。
由碱金属，CO冲击形成的热面腐蚀会因炉渣或与熔剂的直接反应而扩大并在平行于工作面形成裂纹，从而降低耐火材料的强度。
此外，表面裂纹会因铁、锌与耐火材料的化学反应出现浸渍并顺势扩大。
加之铁、铝氧化物的形成以及机械侵蚀和磨损等综合作用，最终导致耐材出现大块的快速崩裂。
1.2 热风炉测试得知，热风炉采用硅酸铝砖，其主要损坏原因是热力学应力。
由于不适当的流动条件引起的局部过热导致蓄热室格子砖体收缩和变形（甚至熔化），长期作用产生很高压应力。
2 红柱石定形耐火材料的配方和特征包括在硅酸铝二元系内的红柱石定形砖的优势和特性与其配方有着极为密切的关系。
其基本配方是：C＝熟料（耐火土：Al2O3 > 45％）；A＝红柱石（Purusite：Al2O3 > 58.5％）；B＝铁钒土（竖窑铁钒土：Al2O3 > 86％）；F＝褐色熔融氧化铝（电熔刚玉：Al2O3>95％）。
3 红柱焙烧定形耐火材料分析指出，焙烧定形耐火材料的氧化铝含量在53％～80％之间较为理想。
除A62和A66是纯净红柱石型，其余均为混合型（AC53，AF73，AB74，AF80）。
必须明确指出，红柱石作为第二成分只能使用精细和中等粒度才有助于焙烧过程中转变成莫来石。
新疆某难选红柱石选矿试验研究
新疆某难选红柱石选矿试验研究I. 绪论- 研究背景和意义- 目的和任务- 研究现状和发展趋势- 研究方法和技术II. 矿物分析和物化特性研究- 矿物组成分析和产状特征- 物化特性测试和分析III. 工艺流程优化试验研究- 研究选矿的流程和方案- 选矿指标的考虑- 工艺调整和优化IV. 选矿设备及其选矿试验研究- 进行选矿设备试验- 设备参数的优化及选石效果的验证V. 试验结果与讨论- 选矿指标的达成情况- 工艺流程的探究和实现方法- 试验过程中存在的问题及改进意见VI. 总结和展望- 研究成果评价和意义- 展望研究前景和发展方向- 进一步工作的建议第一章：绪论难选红柱石选矿技术是针对红柱石矿中蕴含着大量难选性矿物的特殊情况而研究开发出的技术，对于开发红柱石矿资源资源具有重要的意义。
该技术的发展与应用是我国稀有矿产资源开采和利用的重要环节之一，已经得到了越来越广泛的关注与应用。
本研究旨在对某一特定矿区的难选红柱石选矿试验研究进行探讨，以得出最合适的选矿工艺流程，提高选矿的选石效率，降低选矿的成本和投资风险。
同时，本研究还旨在对该技术的研究方法和技术进行总结和评估，以期为难选红柱石选矿技术的研究和应用提供参考。
本章节对本研究的研究背景和意义、目的和任务、研究现状和发展趋势、研究方法和技术进行详细介绍。
一、研究背景和意义红柱石是我国的一种稀有矿产资源，具有很高的经济价值。
然而，红柱石矿床中常含有多种难选性矿物，如黄铁矿、赤铁矿、锰铁矿等，这些难以分离的杂质使得红柱石选矿技术难度较大。
因此，研究开发一种能够有效分离红柱石和杂质的选矿技术成为一个重要的课题。
作为一种新型的选矿技术，难选红柱石选矿技术在提高红柱石选矿选石效率、降低成本以及减小环境影响等方面具有显著的优势。
同时，该技术的研究和应用也有助于提升我国稀有矿产资源的开采和利用水平，为保障国家战略需求做出贡献。
二、目的和任务本研究的主要目的是通过对某一特定矿区的难选红柱石选矿试验研究，优化工艺流程，提高选矿的选石效率和降低选矿成本。

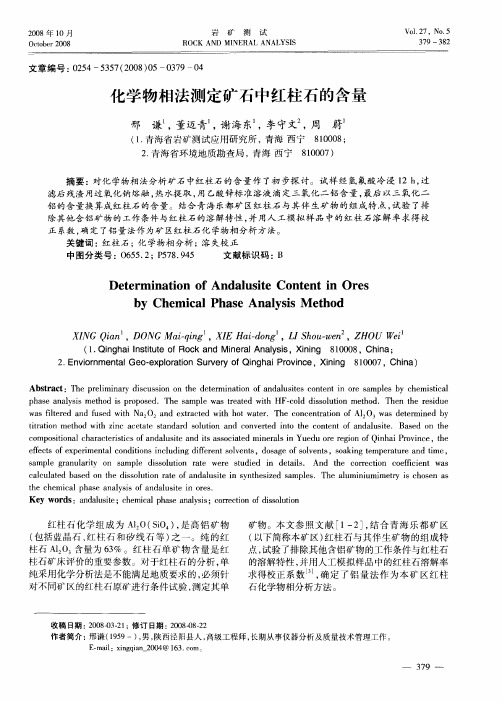

化学物相法测定矿石中红柱石的含量
Ｏｃ ｏ ｅ ００ ｔ ｂ ｒ２ ８
岩
矿
测
试
Ｖｏ ． ７．Ｎｏ ５ １２ ．
Ｒ０ＣＫ ＡＮＤ ＮＥＲＡＬ ＡＮＡＬＹＳ Ｓ ＭＩ Ｉ
３ ７９ ～３８ ２
文章编 号 ： ２ ４— ３ ７ ２ ０ ）５—０ ７ ０ ０５ ５ ５ （０８ ０ ３ ９— ４
（ ． ｎ ｈ ｉｎ ｔｕｅｏ ｏ ｋａ ｄＭｉ ｒｌ ｎ ｌ ｉ， ｉｉ ８ ０ ０ ，Ｃ ｉ ； １ Ｑｉｇ ａ Ｉｓｔｔ ｆ ｃ ｎ ｎ ａ Ａ ａ ｓ Ｘｎｎ ｉ Ｒ ｅ ｙ ｓ ｇ １０ ８ ｈｎ ａ ２ Ｅ ｖ ｒｍｅ ｔｌ ｏｅ ｐｏａｉｎＳ ｅｙ ｏ Ｑｉ ｈ ｉ ｒｖｎ ｅ， ｉｉ ８０ ０ ， ｉａ ． ｎ ｉ ｎ ｎａ Ｇｅ －ｘ ｌｒｔ ｕｖ ｒ ｆ ｎ ａ Ｐ ｏ ｉ ｏ ｏ ｒ ｇ ｃ Ｘｎｎ ｇ １ ０ ７ Ｃｈ ） ｎ
ｓ ｍｐｅ ｒ ｎ ｌ ｒｔ ｏ ｓ ｍｐｅ ｉｓ ｌ ｔｏ ｒ ｔ ｗｅ ｅ ｔｄ ｅ ｉ ｄ ｔｉｓ Ａｎ ｔ ｅ ｏ ｒ ｃｉｎ ｏ ｆ ｃ ｅ ｔ ａ ｌ ｇ ａ ｕ ａ ｉ ｙ ｎ ａ ｌ ｄ ｓ ｏｕ ｉｎ ａｅ ｒ ｓｕ ｉ ｄ ｎ ｅａ ｌ． ｄ ｈ ｃ ｒｅ ｔｏ ｃ ｅｆ ｉｎ ｗａ ｉ ｓ ｃ ｌｕｌｔｄ ｂ ｓ ｄ ｏ ｈ ｉｓ ｌ ｔ ｎ ｒｔ ｆａ ｄ ｌ ｓｔ ｎ ｓ ｎ ｈ ｓｚ ｄ ｓ ｍｐ ｅ ．Ｔｈ ｌ ｍｉ ｉ ｍｅｒ Ｓｃ ｏ ｅ ｓ ａｃ ａ ｅ ａ ｅ ｎ ｔ ｅ ｄ ｓ ｏｕ ｉ ａｅ ｏ ｎ ａ ｕ ｉｅ ｉ ｙ ｔ ｅ ｉｅ ａ ｌｓ ｏ ｅ ａ ｕ ｎｕｍｉ ｔｙ ｉ ｈ ｓ ｎ ａ
ｅｆ ｃｓｏ ｘ ｅ ｉ ｎ ａ ｏ ｄｉ ｏ ｓ ｉ ｌ ｄ ｎ ｉ ｅ ｅ ｔｓ ｌｅ ｔ ，ｄ ｓ ｇ ｆｓ ｌｅ ｔ ｆｅ ｔ ｆｅ ｐ ｒｍｅ ｔｌｃ ｎ ｔ ｎ ｎｃｕ ｉ ｇ ｄｆ ｒ ｎ ｏｖ ｎ ｓ ｏ ａ ｅ ｏ ｏｖ ｎ ｓ，ｓ ａ ｎ ｅ ｅ ａｕ ｅａ ｄ ｔｍｅ， ｉ ｆ ｏ ｋｉｇ ｔ ｍｐ ｒ ｔ ｒ ｎ ｉ
周口店地区红柱石的分布及形成机制
周口店地区红柱石的分布及形成机制[摘要]周口店地区的红柱石矿体产于房山花岗闪长岩体的西南接触带，属古代变质岩系, 变质程度较深，成矿地质条件比较好。
矿石类型以红柱石石榴石片岩、千枚岩为主。
其出露地层有中元古界蓟县系铁岭组（JxT）、青白口系下马岭组（QbX）、石炭系本溪组（C2b）和太原组(C3l)。
最后作者在对区域地质历史进行深入了解的基础上得出：周口店地区红柱石矿床是铝饱和程度比较高的沉积岩受燕山期花岗岩类侵入产生热变质作用低压环境而形成的。
[关键词]周口店地区;红柱石;分布范围;形成机制前言：周口店地区的红柱石分布广泛，且在几个地层中均有明显出露。
由于红柱石是典型的在接触变质条件下形成的矿物，且具有较高的利用价值。
故对此区域红柱石的分布及其形成机制进行研究能够帮助我们更好的了解此区域的地质历史，构造运动史，并且为此地红柱石的开发及利用奠定基础。
1 红柱石的概念及其在周口店地区的矿石类型1．1 红柱石的概念红柱石是一种硅铝酸盐矿物，一般呈柱状晶体，它的断面基本为四方形，晶体聚在一起呈放射状或粒状。
晶体形态为斜方双锥晶类，晶体呈柱状，主要单形有斜方柱m，n，平面双面c。
晶体结构为正交晶系。
硬度：6.5-7.5。
比重：3.13-3.16 g/cm3。
解理：不完全解。
断口：由交叉好的解理或裂理产生的细长断口。
颜色：常呈灰白色或肉红色。
条痕：白色。
透明度：透明。
光泽：玻璃光泽。
性脆。
红柱石多呈斑状变晶结构。
半生矿物为如石榴石、碳质等。
红柱石在高温时具有体积稳定性、抗蠕变性、抗渣性好及耐热性良好、强度大等特征，已成为一种应用价值高，利用前景较好的耐火材料。
1．2 周口店地区红柱石的矿石类型1．2．1 红柱石角岩的基本特征红柱石角岩呈灰白色，红柱石呈自形斑晶，晶体较大，一般长1～2cm,横断面0.1～0.3㎝?，杂质包体少，断口呈正方形，具筛孔状结构。
矿物组合：矽线石+红柱石+石榴石+白云母+石英。
云母类矿物具定向排列，矽线石多沿红柱石边缘分布。
矿石中红柱石含量的化学法测定
矿石中红柱石含量的化学法测定
矿石中红柱石含量的化学法测定一般分为以下几个步骤：
1.取适量矿石样品，粉碎、筛选，使其达到一定粒度范围。
2.用浓盐酸溶解样品，将其中的铁、铝等杂质析出。
3.用氨水将剩余的溶液中的镍、钴、锰等离子共沉淀。
4. 将共沉淀物沉淀下来，将其用稀酸（例如2mol/L盐酸）溶解，使其中的镍、钴等离子转为氢氧化物沉淀。
5.将沉淀干燥，称重后放入烧杯，加入盐酸和过量的氨水，加热至全部溶解。
6.在溶液中加入一定量的有机络合剂，如二苯基卡宾（DPPH）等，与剩余的铜离子形成化合物。
7.用乙酸乙酯将有机相分离下来，称重得到红柱石的含量。
需要注意的是，在测定过程中需要严格控制各种试剂的用量、反应时间和温度等因素，以保证测定结果的准确性和重复性。
同时，为了验证测定方法的可靠性，应尽可能使用多个样品进行测定，并对测定结果进行统计处理。
进口红柱石砖的性能与显微结构分析
黔崖
图６红柱石砖基质的显微结构照片
３、分析讨论
进口红柱石推板砖。大中颗粒（４－０ １舳）全部为纯度较高的红柱石（Ａ１２０３≥５９％）， 基质细粉（＜ｏ ｌｕ）以板状刚玉为主．有少量红柱石，并加入了一定量的ａ—Ａ１２０３微粉。本
文主要根据砖中红柱石莫来石化情况分析一下砖的烧成温度。
熊小勇“２指出，根据粒度大小在１２００—１４００’Ｃ之问，红柱石开始转化为莫来石 （８０％）和玻璃相（２０％）。其加热转化过程中的红柱石，莫来石和石英的量的变化示于图 ７。由图７以看出１４００＂Ｃ红柱石莫来石化已经很可观．莫来石量达到Ｙ７０％，１４５０。ｃ莫来石
进口红柱石砖的性能与显微结构分析
孙庚辰１，王守业１，李建涛２，周国录’
１，中钢集团洛阳耐火材料研究院有限公司河南洛阳４７１０３９
２，郑州安耐克实业有限公司河南郑州４５２３７５
●—１－￡－——ｔ－‘
ｌ、日Ｕ看：
蓝晶石族矿物是指化学式均为Ａ１２０３、Ｓｉ０２的一组无水铝硅酸盐矿物，包括蓝晶石、红柱
石和硅线石，因而有时也把它们统称为硅线石族矿物或者红柱石族矿物，国人简称“三石”。 “三石”为同质多变体，化学成分相同，含Ａ１２０３
有报道予焙烧红柱石大颗粒的莫来石化情况。由图ＩＯ可以推断，随着煅烧温度提高，试样
中莫来石数量迅速提高，这是由于＜Ｉｍｍ和＜０．０８８ｍｍ红柱石颗粒快速莫来石化的结果，且主
要是（０ ０８８ｍｍ红柱石转化而来的。
ｔ√赫“：
图１０不同烧制温度下红柱石试样中相的组成
法国Ｐ Ｈｕｂｅｒｔ嘲报导，为了给耐火材料工业提供完全莫来石化的红柱石（商业ｔ称
６．廖桂华，贺可音，李柳生等：红柱石基材料中氧化铝原料的应用研究，硅酸盐通报
（２）３７．４９，２００５ ７．张积礼，王林俊，马小军等：莫来石加入量和烧成温度对红柱石耐火材料性能的影响， 耐火材料， （４），２９１—２９２，２００４
新疆南天山红柱石化学成分及谱学特征研究
ＺＨＡＮＧ ｏ ｇ ｉ） ＣＨ ＡＩ Ｆ ｎ ｍｅ Ｓｈ ｕ ｕ ｅｇ ｉ
ｌ ｏｅｅｏ ｅ ｕｃｓａｄＥ ｖｒｎ ｎａ ｃ ｎｅ ｉ ｉｎ ｎ ｅｓｙ ｒｍ ｉ ａｇ８ ０４ ；２ Ｃ ｌｇ Ｊ ｌ ｆＲ ｓ ｒ ｎ ｎｉ ｍｅｔｌ ｉ ｃ，Ｘｎａ ｇ Ｕ ｉ ｒｔ，Ｕ ｕ ｑ， ｏ ｅ ｏ Ｓｅ ｊ ｖ ｉ ｉ ｎ ３ ０６ ＮＯ １Ｇ ｏ ｇｃｌ ｒ ａｅ ｃｕ ｅ ｔａ ｈ ｎ ｔｃ ｌ ｐ ｒ ｍｅｅ ｓａ ｅ ａ ７ ２ ｎ ｔ ｔ ｒ ， ｈ ｔｔｅ ｕ ｉ ｅｌ ａ ａ ｔｒ ｌ ｏ ｕ ０． ８ ｍ，ｂ ． ８ ｍ，ａ ｄ Ｃ ． ５ ｍ ｅ ｐ ｃ ｉｅｙ ｎ ａ ｅ ｃ ａ ａ — ０ ７６ｎ ０ ｎ ０ ５ ５ ｎ ｒ ｓ ｅ ｔ ｌ ，ａ ｄ ｔ ｔ ｈ ｈ ｃ ０ ｖ ｈ ｔ ｒ
ｏ ｅ ｖ ｔｏ ｂｓ ｒａ ｉｎ． Ｘ—ａ ｉｆａ ｔｏ ｎｄ ｉ ｆａ ｅ ｂ ｏｐｔｏ ｐ ｔａ Ｔｈ ｅ ｕｔ ｈ ｗ ｈａ ｈ ｎｄ ｕｓｔ ｈ ｅ ｈ ｓ ｒｃ ＡＩ ｎ ｒ ｙ ｄｆｒ ｃ ｉｎ ａ ｎ ｒｒ ｄ ａ ｓ ｒ ｉ ｎ ｓ ｅｃｒ ． ｅ ｒｓ ｌｓ ｓ ｏ ｔ ｔｔｅ ａ ａ ｉｅ ｔｅｒ ａ ｈ ａ ｄ ｌ ｉ ｃ ｎ ａｎｓｓ ｌ ｍｏ ｎ ｓｏ ， Ｍ ｇ， Ｎａ Ｃｒ Ｔｉ Ｍ ｎ ａ ｄ Ｃａ ｔ ａ ｈ ｓ ｍｉ ｅ ａ ｓ ｕ ｓ ｐ ｒ ｈ ｒ ｂ ａ ｔｃ ｅ ｔ ｅ ａ ｄ ｓ ｅ ｔ ｏ ｔ ｉ ｍａｌａ ｕ ｔ ｆＦｅ ， ， ， ｎ ， ｈ ｔｔｉ ｎ ｒ ａ ｓ ｍｅ ｐ ｙ ｏ ｌ ｓｉ ｔｘｕｒ ｎ ｈ ｅ ｌ ｏ
ｏ ｉｉｎ ｕ ｕｏ Ｇｏ ｇ ｎ ｎｒｌ ｅ ｕｃｓ ｈ ｎ ｆＸｎａ ｇＢ ￣ａ ｅｌ ｙａ Ｍｉｅ ｓ ｒ ，Ｃ ａ ￣，ｘｎｉｎ ３ １０ Ｎ ． ｅ￣ ｉａ ｒ ＆ ｏ ｉ ｉｎ ｊ ｆ ｏ ｄ ａＲ ｏ ｅ ｉ ａ ｇ８ １０ ；３ Ｏ ３Ｇｏ ｇ ｌ ￣ａ ｆＸ ｎａ ｇ ｊ ｃ ８ ｊ Ｂ ￣ａ ｅｌ ｙａ Ｍｉ ｒｌ ｅ ｕｃｓ ｏａ，ｘｎａ ｇ８ １０ ｕ ｕｏ ｏｏ ｎ ｆＧ ｇ ｄ ｅ Ｒｏ ｅ ｎ ａ ｓ ｒ ，Ｋ ｒｌ ｉｉｎ ４ ０ ０ ｊ
红柱石化学物相分析
－
１ ４・ ９
科 技 前 沿
Ｋｅ ｉ Ｊ Ｊ Ｑ ａｎＹｏｎ
Ｊｏｎ Ｚｈ Ｙｕ Ｆ Ｚｈｏｎ ｉ ｕ ｏ
红柱 石化 学物相分析
陈 放 杨如山 云南 昆明 ６ ００ ５ １６ 中国建筑材料 工业地质勘查 中心云 南总队测试 中心
红柱石属蓝 晶石族矿 物，化学成分 为 Ａ 。 ・ ０ 是优质耐火材 １Ｏ Ｓｉ 料 ，也可做 陶瓷 、绝缘 体等 材料 。本 文研 究 了红 柱 石 的分 离测 定 条 件。确定用 Ｈ — ｃ Ｈ Ｏ Ｆ Ｈ 卜 Ｎ 为选择性溶剂 ，冷浸 １ ６小时 ，过滤 ，测 定 残渣 中Ａ１ 的量 ，以确 定红柱石 的含量 。在此条 件下，绝大部 分伴 ０ 生的硅铝酸盐矿物和铁矿物 皆被溶解分离 。红柱石溶解率 ８ ％，用 系数 校正。铁铝石榴子石溶解率 ３ ． ％ ６ ３ ，测定铁 ，据铁铝石榴子石 中 Ａ 。。 １Ｏ／
９８． ％。 ８６
２２ ．ＨＦ用量 的影 响
试验表明，Ｈ Ｆ用量在 ３—６ ｌ 红柱石 的溶解率不变 。本文用 ３ ｌ ｍ， ｍ。
２３粒度 的影 响 ．
矿物在 溶剂 中的溶解 反应 ，均发 生在 固一液两相接 触 的介 面上 。
１２实 验 方 法 ．
因此 ，矿 物 的表面积 （ 度 ）是影 响浸取 率 的重 要 因素 。为使伴 生 粒 的硅铝酸 盐矿 物溶解 完全 ，又 减少 红柱石 的溶 解率 ，因此 ，选择 合 却 Nhomakorabea，
加 ２滴乙醇 ，２ Ｎ Ｏ 于马 弗炉中熔融，并制备成酸性试 液，定 ｇ ａ Ｈ，
后分析测 定其 中的 Ａ ３ Ｆ ２３求得 Ａ ３Ｆ ３ １０ 、 ｅ０ ， ２ １０／ ｅ 的值为 ０ ６ 。 ２ ２ ０ ． ６
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者简介 ： 谈
芹（９２ ， （ １６ 一）女 汉族 ）工程师 ， ， 从事岩矿分 析实验研究工作
维普资讯
第 １ 期
谈芹 ， 薛福 林 ： 化 学物相方 法分 析红 柱石 的含量 用
２ ９
原样品碎至 ２ — ０目， ０ ４ 经重砂分离 ， 镜下挑选后制得红柱石单矿物样品和不含红柱石 的空矿物样品， 将红柱石单矿物样品和空矿物样品分别加工至 ２０目 ０ 粒度 ， 红柱石单矿物样品经化学分析结果如表 ２ ．
２ ０ ５
１
英
墨
斜 长石 垒 鬣 弩蝴 电 气石
１ 少量
１ １
少量 少量
磷 灰 石
锆 石
微 量
微 量
微 量
微 量
微 量
微 量
１ 单矿物的制备
根据互助县夹道沟红柱石与其伴生矿物组成的特点 ， 红柱石的溶解特性， 我们采用机械方法制备 ，
以保持其 自然的红柱石样 品． 铝量法测定红柱石的含量， 并采用人工模拟样品的溶解率求得校正系数 ．
工艺 品和装 饰 品 ．
对蓝晶石族矿物含量 的分析 目 前常用的化学方法有铝量法、 硅量法、 重量法、 铝硅合量法等 ． 但无论 采取何种方法都必须将其它含铝或含硅矿物分离 ， 以消除干扰 ． 青 海省 互助 县夹 道沟 红柱石 含矿 岩石为 红柱石 黑 云 片岩 、 柱 石 二云 片 岩 、 红 红柱 石 黑钾 长 片 岩 ， 红 柱石含量 １％ ～１％， ０ ８ 局部最高 为 ４ ％． ０ 我们从夹道 沟东 矿带采集 了三个分别重为 ２Ｉ 的矿石样 品 Ｏ（ ｇ ＴｌＴ６Ｔ８经薄片鉴定和人工重砂全分析 ， ｅ、ｃ、ｏ ， 其矿石物质 的组成含量极特征如下 ：表 １ （ ）
表 ２ 红柱石单矿物多相分析结果
２ 实验条件
以化 学物相 分析 的方 法 测定 红柱石 的含 量 ， 基于 红柱 石 较其 它 硅 铝 酸盐 对 氢 氟酸 具 有 良好 的稳 是
定性这一特点 ， 将与其伴生的硅铝酸盐等矿物分离 ， 然和测定不溶物中的硅或铝的含量来确定红柱石 的 含量 ．
中图分类号 ：５ ８９ Ｐ ７ ．４ ５ 文献标识码 ： Ａ 文章编号：０ １ ５ ２２ ０ ）１ ０８—０ １０ —７ ４ （０７Ｏ —０２ ５
红柱石与矽线石 、 蓝晶石是一组同质异像变体的无水铝硅酸盐矿物 ， 同属蓝晶石族 ， 其化学通式为 Ｏ ・ ， ３ｓ 化学成分理论值为 ： Ｏ ：２９ ％，ｉ ： ． ％． ３６ ． ２ Ｓ ２３ ０ ０ ７ ８ 工业上利用红柱石 ， 主要是取其耐高温的 特性 ． 红柱石在常压下加热至 １５ ￣ ， ３０Ｃ 开始转化成与原晶体平行的针状莫来石 ， 体积膨胀约 ４ 这是一 ％． 种不可逆 的晶体转化 ， 一经转化 ， 则具有更高的耐火性 ， 耐火度可达 ｌ０ ℃以上 ， ８ｏ 且耐骤冷骤热 ， 械强 机 度大 ， 抗热冲击力强， 抗渣性强 ． 并具有极高的化学稳定性 （ 甚至不溶于氢氟酸） 和极强的抗化学腐蚀性 ． 鉴 于红柱 石具有 的物化 性能 ， 目前 已知 的优质 耐火 材料 之 一 ． 部分 结 晶 良好 、 泽鲜 艳 的也可 制 作 是 一 色
由表 ３可见 （ Ｆ ＶＨ＋Ｖ ｏ 溶 液 中红 柱石 溶 解 率最 小 ， 空 矿 物溶 解 率 最 小 ． 以我们 选 择 了 Ｖｗ＋ ） 但 所 ｒ ｖ 吼＋ ＶＬ（ Ｈ ｝ｏ５＋５ ） ＋１混合 酸 为溶 剂 ．
２ ２ 温 度和 时间选 择 ．
用 上述 方法 我们又 作 了温 度和 时间溶解 试 验 ：
表 ３ 溶 剂 试 验 表
溶 剂 红 柱石 单 矿 物 回 收 ％ 空 矿 物 回 收 ％
ｖ ｍ
Ｖ啊 ＋Ｖｕ ｏ Ｎ
３
ｏ１ ） （ ＋１ ＋ ０５＋５＋１ （ ） ０５＋５＋１ （ ）
９． ０１ ７ ． ８４ ８． ５３
ｌ． １４ ３４ ． １６ ．
Ｖｗ＋、 ｒ
表 １ 矿物组合及黑 云 母
白云 母
Ｔ１ ） Ｃ（ ％
１ ５ ２ ０
２ ５
Ｔ６ ） Ｃ（ ％
２ ０ ２ ８
５
ＴＳ ） Ｃ ％ （
１ ５ ３ ０
５
钾 长石
石
石
，
３ ５ ２
２
２ ２
２ ０ ２
１
２ ２
维普资讯
２０ ０７年
青海师 范大学 学报 （ 自然科 学版 ） Ｊｕｎｌ ｆ ｏｒａ ｏ Ｑ Ｎ ｒ ａ Ｕ ｉ ｒｔ（ ａ ｒ ｃ ｎｅ ｏ ｌ ｎｖ ｓｙ Ｎ ｔ ａ Ｓ ｉ ｃ ） ｍ ｅｉ ｕｌ ｅ
２ ７ ００ Ｎｏ． １
第１ 期
用化 学物 相方 法分 析 红柱 石 的含 量
谈 芹， 薛福林
（ 青海省岩矿测试应用研究所 ， 青海 西 宁 ８００ ） １０８ 摘 要： 根据互助县夹道沟红柱 石矿物 组合特征进 行试验 ， 用铝量 法分 析矿 区红柱 石含量 ， 采 在所 选试 验条件 下 ， 红柱 石 对
ｌ ． ％的样 品进行 １ 次分析 ， Ｓ Ｏ８ ６ ２ Ｒ Ｄ为 １４ ％． ． ６ 关键词： 柱石 ； 红 物相分析 ； 溶失效正
２ １ 溶 剂 的选 择 ．
分别称取 ０ １０ 克红柱石单矿物及空矿物 ， ． ０ ０ 加入不 同的混合酸 １ 毫升 ， ０ 冷浸 １ 小时， ６ 用定量慢速 滤纸过滤 ， 沉淀用热的盐酸一硼酸（０ 溶液洗 ７ 次 ， １％） ８ 再用热水洗至 中性 ． 将沉淀移人 已恒重的瓷坩 埚中灰化 ． ０Ｃ ７ ￣灼烧 ４ 分钟 ． 出冷却 ， ０ ｏ 取 称重 ， 结果见表 ３
表 ４ 温 度 试 验 表
温 度
５ Ｃ Ｏｑ ６ Ｃ Ｏｑ
８ Ｏ℃
红 柱石 单 矿 物 回 收 ％
８ ３ Ｏ． ７ ５ ６．
７ １ ０．
空 矿 物 回 收 ％
１６ ．ｌ Ｏ．ｏ ９
