技术交底--铁路架桥机架梁
技术交底——铁路架桥机架梁技术交底书单位:中铁XXX局集团有限公司XXX铁路铺架工程铺架分部主送单位重庆北铁路架桥机架梁。
队编号 YLPJ2012-12 工程名称架梁工程日期 2012.12.6铁路架桥机架梁技术交底一、工程概况XXX铁路铺架工程重庆北铺架口。
TJ-170型架桥机施工主要工程量为..：XXX 正线铺轨26。
213单线公里(DK0+000 - DK26+780）；货车外绕线铺轨37.054公里（HLD1K10+956 - HLZDK30+599。
69),其中无砟轨道18。
75Km；唐家沱联络线铺轨13。
344公里(LTSDK30+600 - LTSDK37+296.7);车站3座（重庆北站、胡豆堡线路所、双溪车站)；动车运用所1个（重庆北动车运用所），站线铺轨43。
689公里；重庆北铺架口需架设桥。
梁40座，共计T梁711单线孔,道岔梁16片，其中24米T梁79孔，32米T梁632孔.二、技术质量要求1、桥梁就位A、桥梁就位前，落梁人员应将桥台和垫石上的杂物清理干净，对桥墩台垫石上的“十字线”再次进行复核，并清除锚栓孔内的杂物.。
和水.B、桥梁就位时,支座底面中心线应与墩台垫石顶面放出的“十字线”相重合。
梁端伸缩缝和梁片间的间隙应符合。
规定尺寸.C、梁梗垂直，道碴槽外缘宽度满足设计要求.整孔梁横向张拉钢筋预留孔对正，梁端、梁边在保证支座及桥梁墩台垫石中心线在允许调整范围内。
的情况下尽量取齐，端部错位不大于10mm，相对高差不大于20mm。
D、梁片就位后，经技术人员检查桥梁及支座和梁片垂直度均符。
合规范要求后,设置保险支撑，梁端两侧梁底处设置铁盒子支撑,梁体同时设置圆木支撑，用手拉葫芦将梁固定，防止倾倒，固定牢靠才能摘去吊钩。
编制复核接收人1E、梁体宽度见下表：2201型梁桥面宽度跨度 24m 32m类边梁中梁总宽边梁中梁总宽型双线2300m2330+1900++1900+2330+300＊1900mm 2300mm 1900mm2330+1900++1900+2330+300＊3+ω (片) m 3+ω注:表中ω为线间距值以4.4米为基数增大或者减小值，线间距增大为“+”，减小为“—”.单位（mm）2101型梁桥面宽度24m 32m 跨度边梁中梁总宽边梁中梁总宽类型单线2300mm 2300+2300+300+ω 2300mm 2300+2300+300+ω (片）双线（片） 2300mmm 1700m2300+1700+1700+2300+2＊2300mmm 1700mm2300+1700+1700+2300+2＊300+500+ωm 300+500+ω注:表中ω为线间距值以4。
q-cr 9213-2017 铁路架桥机架梁技术规程
q-cr 9213-2017 铁路架桥机架梁技术规程摘要：一、铁路架桥机的概述二、铁路架梁技术的规程要求三、架梁过程中的安全措施与注意事项四、结论与应用前景正文：铁路架桥机是一种重要的铁路建设设备，它承担着桥梁架设的重要任务。
为了保证铁路架桥机的施工质量和安全性，我国制定了q-cr 9213-2017铁路架桥机架梁技术规程。
本规程详细规定了铁路架梁的各项技术要求和操作步骤，为我国铁路架桥施工提供了有力的技术支持。
一、铁路架桥机的概述铁路架桥机是一种大型移动式机械设备，主要用于桥梁的预制梁板架设。
它由主机、起重设备、运输装置、控制系统等部分组成。
铁路架桥机具有结构复杂、技术含量高、施工速度快、安全性要求高等特点。
在实际施工中，铁路架桥机要严格按照相关规程进行操作，确保桥梁架设的质量和安全。
二、铁路架梁技术的规程要求根据q-cr 9213-2017规程，铁路架梁技术有以下几个要点：1.架梁前，应充分了解地形、地质、气候等条件，制定合理的施工方案。
2.架梁施工应严格按照设计图纸和相关技术要求进行，确保梁体结构符合设计要求。
3.架梁过程中，要注意梁体的稳定性和安全性，防止梁体变形、位移等现象发生。
4.起重设备应定期进行检查和维护，确保设备状态良好，满足施工要求。
5.施工过程中，应加强现场管理，确保各工种协调配合，提高施工效率。
三、架梁过程中的安全措施与注意事项1.严格遵守操作规程，确保架桥机的安全运行。
2.定期对架桥机进行检查，发现问题及时整改。
3.加强人员培训，提高操作人员的安全意识和操作技能。
4.施工过程中，现场应设置安全警戒区域，防止无关人员进入施工区域。
5.遇到恶劣天气等不可抗力因素，应暂停施工，确保施工安全。
四、结论与应用前景q-cr 9213-2017铁路架桥机架梁技术规程为我国铁路架桥施工提供了有力的技术指导。
随着我国铁路建设的持续发展，铁路架桥技术将不断优化和完善，为我国铁路事业做出更大的贡献。

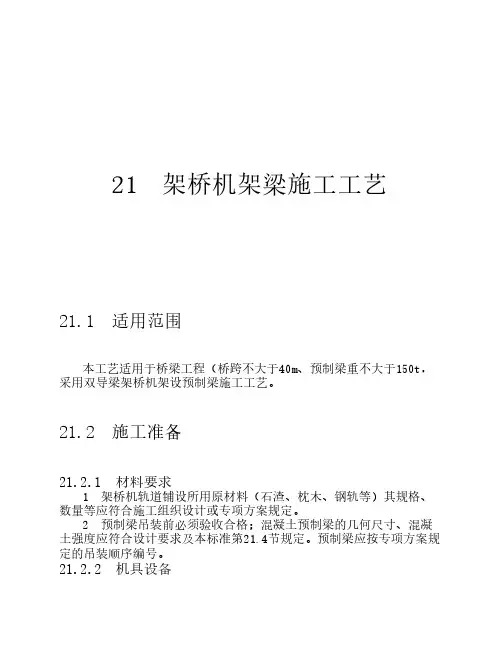

21 架桥机架梁施工工艺
21 架桥机架梁施工工艺21.1 适用范围本工艺适用于桥梁工程（桥跨不大于40m、预制梁重不大于150t，采用双导梁架桥机架设预制梁施工工艺。
21.2 施工准备21.2.1 材料要求1 架桥机轨道铺设所用原材料（石渣、枕木、钢轨等）其规格、数量等应符合施工组织设计或专项方案规定。
2 预制梁吊装前必须验收合格；混凝土预制梁的几何尺寸、混凝土强度应符合设计要求及本标准第21.4节规定。
预制梁应按专项方案规定的吊装顺序编号。
21.2.2 机具设备1 运梁车辆：轴线车、拖车、炮车、DCY150轮胎式平板运输车等。
运梁车辆应根据预制梁长度、重量及几何尺寸以及运输线路现况条件选用，其载重能力及技术性能必须满足运输梁板的要求。
2 吊装设备：双导梁架桥机，其起#重量及技术性能必须满足吊装预制梁段的要求。
3 工具：钢尺、角尺、全站仪、经纬仪、水准仪、大锤、撬杠、扳手、千斤顶、线坠等。
21.2.3 作业条件1 预制梁制造完成，并对预制梁的强度、规格、尺寸、质量验收符合设计要求。
2 支座安装完并验收合格。
3 双导梁架桥机拼装场地的准备工作已完成，拼装场地平整坚实有足够承载力，能够满足架桥机安装及试运行荷载的要求。
21.2.4 技术准备1 认真熟悉图纸，确定施工方案并报监理审批。
2 对操作人员进行培训，向班组进行交底。
3 组织施工测量放线，对每个支座的高程及轴线偏差进行复核，并放出支座中心十字线。
21.3 操作工艺21.3.1 工艺流程运梁线路调查→架桥机组装准备→轨道铺设→架桥机组装、试运行→架桥机行走就 位、安前支腿→运梁车辆到场→喂梁、试吊→纵向移动→带梁横移→落梁及固定→重复其余各孔架梁。
21.3.2 运梁线路调查运梁线路调查应符合第20.3.2条规定。
21.3.3 架桥机组装准备1 检查架梁桥头路基填筑质量，应符合规定要求。
2 确定组装架桥机的安放位置。
3 确定桥头备碴、堆料、存放机具等具体位置。
4 落实电源、照明、通信设施。
CRD施工工法
目录一、工程概况 (1)二、编制依据 (1)三、CRD工法简介 (1)三、施工步骤及注意事项 (2)1、施工步骤 (2)2、临时支护的拆除 (4)3、施工注意事项 (5)四、施工工艺流程 (6)五、质量保证措施 (8)1、成立CRD法施工领导小组 (8)2、施工质量保证措施 (8)六、安全保证措施 (9)1、安全生产领导小组 (9)2、隧道初支拆除安全保证措施 (9)七、应急预案 (10)1、编制目的 (10)2、适用范围 (10)3、应急工作原则 (10)4、组织机构 (11)5、各项风险预防措施 (16)6、信息上报程序 (20)一、工程概况新建铁路丽江至香格里拉铁路位于云南省迪庆藏族自治州香格里拉县境内，起讫里程DK52+183~D1K79+405，全长27。
509Km（含一个断链长度），包含隧道3。
5座共计27。
182Km，3座桥梁共计0.327Km,最长隧道为圆宝山隧道，全长10606m；最长桥梁为海巴洛大桥，全长200.6m;控制性工程为长坪隧道，全长9523m。
其中白岩子隧道出口车站段D1K65+319～+683段、圆宝山隧道进、出口车站段D1K65+875/～+D1K66+200段、D1K76+245～+300段施工工法为CRD工法。
二、编制依据1、丽香铁路LXZQ—4标段施工设计图纸;2、《客货共线铁路隧道工程施工技术规程》（Q/CR9213-2017);3、《铁路隧道钻爆法施工工序及作业指南》(TZ231—2007）；4、《铁路隧道监控量测技术规程》（Q/CR9218-2015）；5、《铁路隧道工程施工质量验收标准》（TB 10417-2003）。
三、CRD工法简介CRD法施工是将大断面隧道分部、分块开挖，纵向每部拉开短步距，环向初期支护步步成环的隧道开挖方法。
同时在施工中加强监控量测。
本标段内CRD工法分左右两侧、单侧分三台阶施工。
先施工隧道左上部导坑的开挖及支护（包含初期支护和临时支护）并及时埋设监控量测点,加强监控量测，待左侧上台阶施工3~5m左右后开始施工左侧中台阶，下台阶滞后中台阶5~8m后开始开挖、支护，之后施工右侧上、中、下台阶，步骤同左侧上、中、下台阶,隧底每3m施工一次初期支护，使初期支护封闭成环整体受力.最后，拆除部分中隔墙，施作仰拱及填充，拆除中隔壁和临时仰拱施作二衬。
