铜管焊接接头类型
各种管道连接方式
一、管道丝扣连接（镀锌钢管、衬塑镀锌钢管）1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。
a 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。
断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。
b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。
2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15-32mm者套丝2次，40-50mm者套丝3次，70mm以上者套丝3-4次为宜。
a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开扳机。
b 用手工套丝板套丝，先松开固定扳机，将套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定扳机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2-3扣，再站到侧面扳套丝板，用力要均匀，待丝扣即将套成时，轻轻松开扳机，开机退板，保持丝扣应有锥度。
3 配装管件：根据现场测绘草图将已套好丝扣的管材，配装管件。
a 配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜），在丝扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2-3扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。
b 根据配装管件的管径的大小选用适当的管钳4.管段调直：将已装好管件的管段，在安装前进行调直。
a 在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预留口方向而要照顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持正直。
b 管段联接后，调直前必须按设计图纸核对其管径、预留口方向、变径部位是否正确。

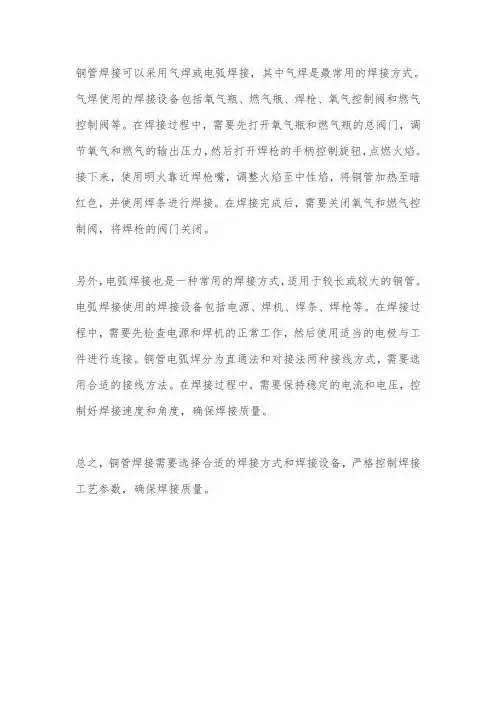

铜管焊接方式
铜管焊接可以采用气焊或电弧焊接，其中气焊是最常用的焊接方式。
气焊使用的焊接设备包括氧气瓶、燃气瓶、焊枪、氧气控制阀和燃气控制阀等。
在焊接过程中，需要先打开氧气瓶和燃气瓶的总阀门，调节氧气和燃气的输出压力，然后打开焊枪的手柄控制旋钮，点燃火焰。
接下来，使用明火靠近焊枪嘴，调整火焰至中性焰，将铜管加热至暗红色，并使用焊条进行焊接。
在焊接完成后，需要关闭氧气和燃气控制阀，将焊枪的阀门关闭。
另外，电弧焊接也是一种常用的焊接方式，适用于较长或较大的铜管。
电弧焊接使用的焊接设备包括电源、焊机、焊条、焊枪等。
在焊接过程中，需要先检查电源和焊机的正常工作，然后使用适当的电极与工件进行连接。
铜管电弧焊分为直通法和对接法两种接线方式，需要选用合适的接线方法。
在焊接过程中，需要保持稳定的电流和电压，控制好焊接速度和角度，确保焊接质量。
总之，铜管焊接需要选择合适的焊接方式和焊接设备，严格控制焊接工艺参数，确保焊接质量。
4种常用管道接头
是一种在流体通路中能装拆的连接件的总称。 常用的管接头一般可以分为硬管接头和软管接头 两种。 如果依照管接头和管道的连接方式来分，硬管接 头有焊接式、卡套式和扩口式三种，软管接头则 主要是扣压式胶管接头，就是常说的快插接头。 材质常用的是不锈钢和碳钢。
螺纹标准
有美制、英制和公制 NPT是National (American) Pipe Thread的缩写，属于美 国标准的60度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991 PT是Pipe Thread的缩写，是55度密封圆锥管螺纹，属惠 氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气 管行业，锥度规定为1:16．国标准可查阅GB/T7306-2000 G是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-200
扩口式接头装配流程
气管接头
气管接头具有结构先进、性能良好、使用方便、不用
焊接、不必将配管扩口等一系列优点，因此，卡套式 管接头已广泛应用于各类机械的液压、气动系统中。
气管接头
接头一般分两种，塑料接头和金属接头， 塑料接头的生产成本低些，制作工艺简单些，同时耐
压也只有1兆帕， 金属接头因制作工艺复杂，使用材料要求高，所以要 贵些，金属接头的耐压，耐高温，是一些高要求的环 境使用的首选
耐高温—长期使用温度200~260度，耐低温—在-100度 时仍柔软；耐腐蚀—能耐王水和一切有机溶剂；耐气 候—塑料中极长的老化寿命；高润滑—具有塑料中极 小的磨擦系数（0.04）；不粘性—具有固体材料中极 小的表面张力而不粘附任何物质；无毒害—具有生理 惰性；优异的电气性能，是理想的C级绝缘材料。
.连接管路时，应使管子有足够的变形余量，避免使管

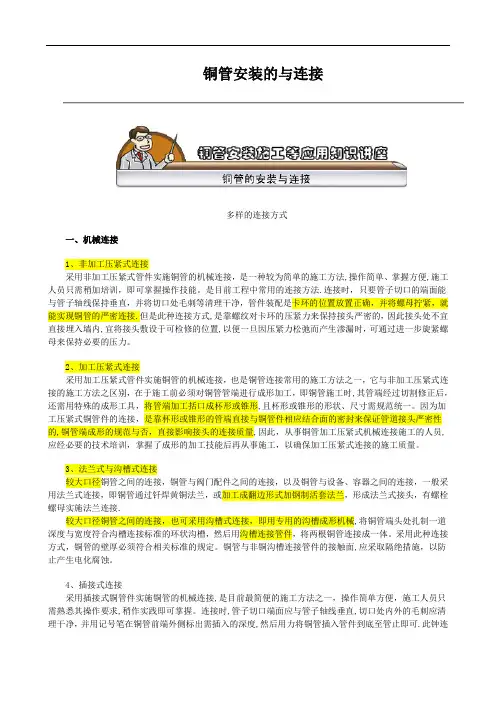

铜管安装的与连接
铜管安装的与连接多样的连接方式一、机械连接1、非加工压紧式连接采用非加工压紧式管件实施铜管的机械连接，是一种较为简单的施工方法,操作简单、掌握方便,施工人员只需稍加培训，即可掌握操作技能。
是目前工程中常用的连接方法.连接时，只要管子切口的端面能与管子轴线保持垂直，并将切口处毛刺等清理干净，管件装配是卡环的位置放置正确，并将螺母拧紧，就能实现铜管的严密连接.但是此种连接方式,是靠螺纹对卡环的压紧力来保持接头严密的，因此接头处不宜直接埋入墙内,宜将接头敷设于可检修的位置,以便一旦因压紧力松弛而产生渗漏时，可通过进一步旋紧螺母来保持必要的压力。
2、加工压紧式连接采用加工压紧式管件实施铜管的机械连接，也是铜管连接常用的施工方法之一，它与非加工压紧式连接的施工方法之区别，在于施工前必须对铜管管端进行成形加工，即铜管施工时,其管端经过切割修正后，还需用特殊的成形工具，将管端加工括口成杯形或锥形,且杯形或锥形的形状、尺寸需规范统一。
因为加工压紧式铜管件的连接，是靠杯形或锥形的管端直接与铜管件相应结合面的密封来保证管道接头严密性的,铜管端成形的规范与否，直接影响接头的连接质量,因此，从事铜管加工压紧式机械连接施工的人员,应经必要的技术培训，掌握了成形的加工技能后再从事施工，以确保加工压紧式连接的施工质量。
3、法兰式与沟槽式连接较大口径铜管之间的连接，铜管与阀门配件之间的连接，以及铜管与设备、容器之间的连接，一般采用法兰式连接，即铜管通过钎焊黄铜法兰，或加工成翻边形式加钢制活套法兰，形成法兰式接头，有螺栓螺母实施法兰连接.较大口径铜管之间的连接，也可采用沟槽式连接，即用专用的沟槽成形机械,将铜管端头处扎制一道深度与宽度符合沟槽连接标准的环状沟槽，然后用沟槽连接管件，将两根铜管连接成一体。
采用此种连接方式，铜管的壁厚必须符合相关标准的规定。
铜管与非铜沟槽连接管件的接触面,应采取隔绝措施，以防止产生电化腐蚀。
4、插接式连接采用插接式铜管件实施铜管的机械连接,是目前最简便的施工方法之一，操作简单方便，施工人员只需熟悉其操作要求,稍作实践即可掌握。
铜管焊接插入深度的要求
铜管焊接插入深度的要求
铜管焊接时，插入深度的要求取决于具体的应用场景。
一般来说，插入深度应该控制在铜管内径的1/3到1/2之间，也就是说插入深度应该是铜管内径的1/3到1/2长度。
这样可以确保毛细管与铜管之间有一定的间隙，防止在空调运行时制冷剂从毛细管漏出，影响空调的制冷效果。
如果插入深度过深，就会导致毛细管内部过度受压，同时影响制冷效果，甚至造成损坏。
在插入毛细管之前，需要在毛细管的末端涂上适量的焊锡，以增加毛细管与铜管的连接密度。
在插入毛细管的过程中，需要保证毛细管和铜管之间的密封，避免毛细管插入过深或者拔出。
毛细管插入铜管后，需要使用牢固的夹紧方式来固定毛细管和铜管。
此外，焊接时，需要控制焊接温度和时间，以免损坏毛细管。
如果是在PE管件热熔连接中，插入深度的标准是：插入深度为管箍长度的一半，两个接头之间要留出5-10mm间隙，避免焊接加热时管接头膨胀伸长互相推顶，破坏熔合面的结合。
在每个接头上作出插入深度的标记。
如需了解更多关于铜管焊接插入深度的要求，建议咨询专业人士获取帮助。
铜管封口工艺
铜管封口工艺铜管封口工艺是指对铜管进行有效的封口处理，以确保铜管的密封性和安全性。
在各种工程领域中，铜管被广泛应用于输送液体、气体和导电等方面。
为了保证铜管的正常运行和使用寿命，封口工艺是非常重要的一环。
一、封口工艺的意义铜管的封口工艺可以有效防止液体或气体的泄漏，保证管道系统的正常运行。
封口工艺还可以防止外部杂质进入铜管内部，保证流体的纯净度。
此外，封口工艺还可以保护铜管内部不受外界环境的侵蚀和损坏，延长铜管的使用寿命。
二、常见的封口工艺1.焊接封口：焊接是常用的铜管封口工艺之一。
通过将铜管的两端进行焊接，可以实现管道的密封。
在焊接过程中，需要注意控制焊接温度和时间，以避免对铜管造成过大的热影响区，导致管道变形或破裂。
2.承插连接封口：承插连接是一种常用的铜管连接方式，其封口工艺简单方便。
通过承插连接器将两根铜管连接在一起，并使用密封胶进行封口处理，可以达到较好的密封效果。
3.螺纹连接封口：螺纹连接是一种常见的铜管连接方式，其封口工艺相对简单。
通过在铜管的外表面加工内螺纹，然后使用螺纹接头将两根铜管连接在一起，可以实现管道的密封。
4.压力测试：在封口工艺完成后，需要进行压力测试以验证封口的效果。
通过增加管道内的压力，观察是否有泄漏现象，以确保铜管的密封性。
三、封口工艺的注意事项1.选择合适的封口工艺：根据具体的工程需求和铜管的特性，选择合适的封口工艺。
不同的工程和环境可能需要不同的封口工艺，需要综合考虑各方面因素。
2.材料的选择：在封口工艺中，选择合适的材料也是非常重要的。
封口材料应具有良好的密封性、耐高温、耐腐蚀等特性，以确保封口效果和铜管的使用寿命。
3.工艺的控制：在进行封口工艺时，需要掌握合适的温度、压力和时间等参数，以避免对铜管造成过大的热影响区或机械损伤。
4.质量检验：在封口工艺完成后，应进行质量检验，以确保封口的效果。
可以使用压力测试、泄漏检测等方法进行检验，发现问题及时修复。
四、总结铜管封口工艺是保证铜管密封性和安全性的重要环节。
铜管连接方法有哪几种
铜管连接方法有哪几种铜管连接是在管道工程中非常重要的一环，它直接关系到管道的安全和稳定。
在实际工程中，我们常常会遇到需要连接铜管的情况，那么铜管连接方法有哪几种呢？下面就来详细介绍一下。
首先，我们来说说最常见的铜管连接方法之一——焊接。
焊接是将两根铜管通过加热，使其表面熔化并相互渗透，然后冷却凝固，从而实现连接的方法。
这种连接方式牢固耐用，适用于各种场合，但需要专业的焊接工具和技术，对操作者的要求也比较高。
其次，还有一种常见的连接方法是压接。
压接是通过专用的工具将两根铜管的端部压扁，然后再用特殊的接头将其连接在一起的方法。
这种连接方式操作简便，速度快，适用于一些临时性的连接需求，但是其连接强度相对焊接来说要稍逊一筹。
此外，还有一种连接方式是螺纹连接。
螺纹连接是通过在铜管的外表面开设螺纹，然后通过螺纹接头将两根铜管连接在一起的方法。
这种连接方式适用于一些需要频繁拆卸的场合，操作简便，但是需要注意的是螺纹连接的密封性相对较差，容易出现漏水等问题。
另外，还有一种连接方式是卡套连接。
卡套连接是通过在铜管的连接处套上一个卡套，然后再用螺丝将其固定在一起的方法。
这种连接方式适用于一些特殊形状的管道连接，操作简单，但是需要注意的是卡套连接的稳定性相对较差，容易出现松动等问题。
最后，还有一种连接方式是快速接头连接。
快速接头连接是通过专用的快速接头将两根铜管连接在一起的方法。
这种连接方式操作简便，速度快，适用于一些临时性的连接需求，但是需要注意的是快速接头连接的密封性和稳定性相对较差，容易出现漏水等问题。
综上所述，铜管连接方法有焊接、压接、螺纹连接、卡套连接和快速接头连接等几种。
每种连接方法都有其适用的场合和特点，我们在选择时需要根据实际情况进行合理的选择，以确保管道连接的安全和稳定。
铜线焊接方法
铜线焊接方法
铜线焊接是一种重要的金属加工技术，用来连接铜线和其他金属部件。
以下是几种常见的铜线焊接方法：
1. 焊接松散的电缆端子。
将铜线插入电缆端子，并用钳子将端子的两侧夹紧。
然后，在铜线和端子之间涂上焊接剂。
将焊丝搭在电烙铁上，加热电烙铁，直到焊丝开始融化。
然后，将熔化的焊丝涂抹在铜线和端子之间，然后等待焊接部分冷却。
2. 焊接铜管。
首先，用砂纸磨光铜管的两端，然后涂抹一层铜管焊接剂。
将铜管插入管接头，并用管扳子将管接头紧固。
然后，将焊丝搭在氧气瓶上的双氧水火炬上，加热管接头和铜管，直到焊丝开始融化。
然后，将熔化的焊丝涂抹在管接头和铜管之间，然后等待焊接部分冷却。
3. 焊接铜线网格。
将铜网格的两端连接到铜线上，并用钳子将铜线夹紧。
然后，在铜线和铜网格之间涂上焊接剂。
将焊丝搭在电烙铁上，加热电烙铁，直到焊丝开始融化。
然后，将熔化的焊丝涂抹在铜线和铜网格之间，然后等待焊接部分冷却。
以上这些方法可以帮助您焊接铜线和其他金属部件，但需注意安全，避免发生意外情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜管焊接接头类型
铜管焊接接头是一种常见的连接方式，常用于管道、暖通空调、电力设备等领域。
根据不同的应用需求，铜管焊接接头可以分为多种类型。
本文将介绍几种常见的铜管焊接接头类型。
一、直焊接头
直焊接头是最简单常见的一种铜管焊接接头。
它的制作方式是将两根铜管的端口对齐后，通过加热和焊接将它们连接在一起。
直焊接头适用于管道系统中的直线连接，具有结构简单、焊接强度高的特点。
然而，直焊接头的缺点是需要较高的技术要求，焊接过程中需要控制好温度和焊接时间，以免造成焊接缺陷。
二、角焊接接头
角焊接接头是将两根铜管按一定角度焊接在一起的接头。
角焊接接头可根据需要进行不同角度的连接，常见的有90度角焊接接头和45度角焊接接头。
它适用于需要改变管道方向的场合，如管道的转角处。
角焊接接头制作时需要控制好角度和焊接位置，以确保焊接质量和连接的牢固性。
三、T型焊接接头
T型焊接接头是将一根铜管与两根铜管焊接在一起形成T字形的接头。
T型焊接接头常用于分支管道的连接，可以将一条主管道与两条支管道相连。
该接头具有结构紧凑、连接牢固的特点，适用于要
求分支管道在一定角度内连接的场合。
制作T型焊接接头时需要控制好焊接位置和焊接质量，以确保接头的可靠性。
四、异径焊接接头
异径焊接接头是将两根不同直径的铜管焊接在一起的接头。
它可以将不同直径的铜管连接在一起，实现管道的过渡和连接。
异径焊接接头常用于管道系统中的直径变化处，可以有效解决管道连接不平滑的问题。
制作异径焊接接头时需要注意控制好焊接位置和焊接质量，以确保接头的密封性和牢固性。
五、焊接弯头
焊接弯头是将一根直的铜管通过焊接加工成弯曲形状的接头。
焊接弯头适用于需要改变管道方向的场合，如管道的弯曲处。
焊接弯头制作时需要根据实际需求确定弯曲角度和半径，并控制好焊接位置和焊接质量，以确保接头的强度和密封性。
以上是几种常见的铜管焊接接头类型，每种类型都有不同的应用场景和特点。
在实际应用中，选择合适的焊接接头类型对于保证管道系统的安全性和可靠性非常重要。
因此，在选择和制作铜管焊接接头时，需要根据具体情况综合考虑，确保接头的质量和性能。
同时，在焊接过程中需要严格控制焊接参数和操作技术，以确保焊接接头的质量和耐久性。
