电路板故障检测方法_电路板故障原因
电路故障检查的常用方法
电路故障检查的常用方法电路故障检查的常用方法引言：电路故障是电子设备常见的问题之一，它会导致设备无法正常工作，从而影响我们的日常生活。
为了排除故障，需要采用一系列的检查方法和技巧。
本文将介绍一些常用的电路故障检查方法，帮助我们快速准确地找到问题所在，并及时修复。
一、检查电源供应是否正常：1. 检查电源线是否插紧：有时候电源线会因为长时间使用而松脱，导致设备无法正常供电。
检查一下电源线是否插紧，并且确保插头与插座之间没有松动。
2. 测试电源输出电压：用万用表或电压表测量电源输出的电压，确保其在设备要求的电压范围内。
如果输出电压低于或高于正常范围，可能是电源故障引起的。
二、检查连接线路是否正常：1. 检查连接线是否完好：检查连接电路和设备之间的线缆是否损坏、断开或插头松动。
特别注意接地线是否连接稳固，确保设备能够正常接受和传输信号。
2. 测试连接线路的连通性：使用万用表或线路测试仪，测试连接线路是否有断路或短路现象。
如果检测到接线有问题，需要重新连接或更换线路。
三、检查元器件是否正常：1. 检查元器件的外观：仔细检查电路板上的元器件，看是否有明显的物理损坏或烧焦痕迹。
如果发现有问题的元器件，需要及时更换。
2. 测量元器件的参数：使用万用表或测试仪器，测量电路中各个元器件的电阻、电容、电感等参数。
比较测量结果与正常值的差异，找出故障元器件。
四、检查电路板是否正常：1. 目视检查电路板表面：认真检查电路板上的焊点是否焊接良好，是否有焊接错误的地方。
检查电路板表面是否有氧化、腐蚀或积尘现象。
2. 使用测试仪器检测电路板：a. 使用电表测量电路板上的连通性，确保电路路径正确无误。
b. 使用示波器检测电路板上的信号波形，分析信号是否正常。
c. 使用热成像仪等热量检测仪器，检查电路板是否有热点或过热现象。
五、检查软件和设置问题：1. 检查设备的软件设置：确保设备的软件设置正确，没有被意外更改或重置。
检查设备的参数设定、开关设置以及相关的软件程序设置。

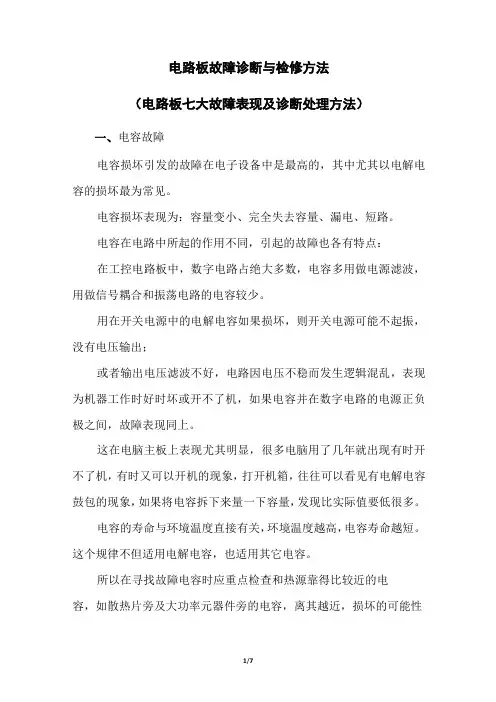

电路板故障诊断与检修方法(电路板七大故障表现及诊断处理方法)
电路板故障诊断与检修方法（电路板七大故障表现及诊断处理方法）一、电容故障电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。
电容损坏表现为：容量变小、完全失去容量、漏电、短路。
电容在电路中所起的作用不同，引起的故障也各有特点：在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。
用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出；或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。
这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。
电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。
这个规律不但适用电解电容，也适用其它电容。
所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。
所以在检修查找时应有所侧重。
有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。
在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。
所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜。
二、电阻故障常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。
电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。
电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。
常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。
前两种电阻应用最广，其损坏的特点：一是、低阻值（100。
以下）和高阻值（100k。
以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是、低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。
电路故障分析方法
电路故障分析方法
电路故障分析方法是用来确定电路中故障原因的方法。
以下是常用的几种电路故障分析方法：
1. 品质精益故障分析法（Quality Lean Fault Analysis, QLFA）：该方法是通过分析故障现象和相关数据，来找出根本原因并解决故障的方法。
它可以帮助确定故障的类型、位置和原因，从而快速找到解决故障的方案。
2. 打印电路板（Printed Circuit Board, PCB）故障分析法：该方法适用于对电路板上的故障进行分析。
它通过检查电路板上的元件和连接，以及使用测试仪器进行电路测试，来确定故障的原因和位置。
3. 递归置换故障分析法（Recurrent Replacement Fault Analysis, RRFA）：该方法通过逐步替换电路中的元件，来确定故障的原因。
它可以帮助确定是哪个元件导致了故障，并进行相应的修复或更换。
4. 电路故障模拟分析法：该方法使用计算机软件来模拟电路中各个元件的工作情况，以及故障产生的原因。
通过分析模拟结果，可以确定故障的位置和原因，从而采取相应的措施修复故障。
5. 外观检查法：该方法通过对电路外观进行检查，寻找可能存在的损坏、松动、短路等问题，以确定故障的原因。
i
这些方法可以单独或联合使用，根据具体情况选择合适的方法进行电路故障分析。

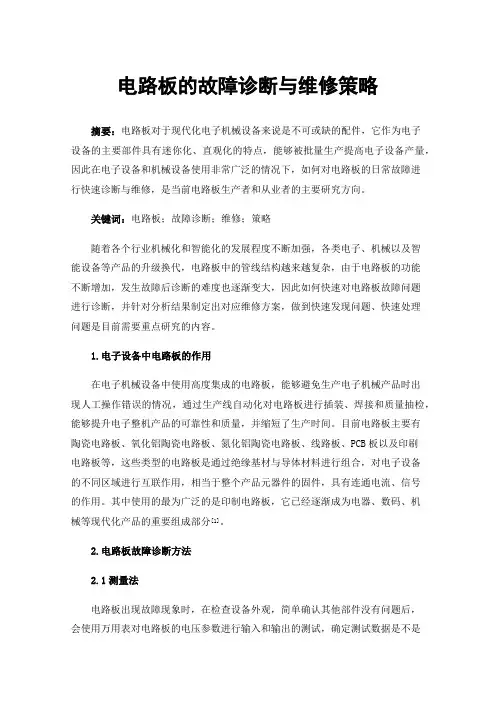

电路板的故障诊断与维修策略
电路板的故障诊断与维修策略摘要：电路板对于现代化电子机械设备来说是不可或缺的配件，它作为电子设备的主要部件具有迷你化、直观化的特点，能够被批量生产提高电子设备产量，因此在电子设备和机械设备使用非常广泛的情况下，如何对电路板的日常故障进行快速诊断与维修，是当前电路板生产者和从业者的主要研究方向。
关键词：电路板；故障诊断；维修；策略随着各个行业机械化和智能化的发展程度不断加强，各类电子、机械以及智能设备等产品的升级换代，电路板中的管线结构越来越复杂，由于电路板的功能不断增加，发生故障后诊断的难度也逐渐变大，因此如何快速对电路板故障问题进行诊断，并针对分析结果制定出对应维修方案，做到快速发现问题、快速处理问题是目前需要重点研究的内容。
1.电子设备中电路板的作用在电子机械设备中使用高度集成的电路板，能够避免生产电子机械产品时出现人工操作错误的情况，通过生产线自动化对电路板进行插装、焊接和质量抽检，能够提升电子整机产品的可靠性和质量，并缩短了生产时间。
目前电路板主要有陶瓷电路板、氧化铝陶瓷电路板、氮化铝陶瓷电路板、线路板、PCB板以及印刷电路板等，这些类型的电路板是通过绝缘基材与导体材料进行组合，对电子设备的不同区域进行互联作用，相当于整个产品元器件的固件，具有连通电流、信号的作用。
其中使用的最为广泛的是印制电路板，它已经逐渐成为电器、数码、机械等现代化产品的重要组成部分[1]。
2.电路板故障诊断方法2.1测量法电路板出现故障现象时，在检查设备外观，简单确认其他部件没有问题后，会使用万用表对电路板的电压参数进行输入和输出的测试，确定测试数据是不是在正常值范围内，如果是异常就通过电压数值对应故障表确定问题发生的原因。
这个方法相对来说比较简单，用时较短，能够初步排查是否为电路板故障，并且对应异常数值能够找到问题原因。
采用测量分析法就需要维修人员能够熟悉产品生产厂家提供的设备维护资料，并能够记录设备初始状态时的相关数值，以此作为后续电路板故障的诊断参照内容。

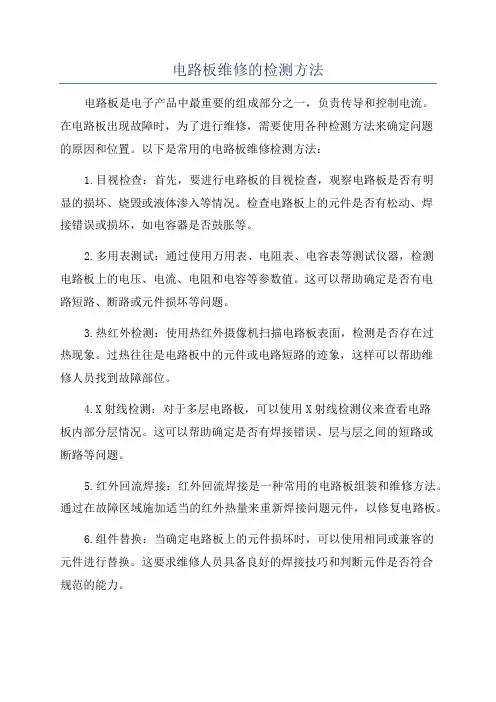

电路板维修的检测方法
电路板维修的检测方法电路板是电子产品中最重要的组成部分之一，负责传导和控制电流。
在电路板出现故障时，为了进行维修，需要使用各种检测方法来确定问题的原因和位置。
以下是常用的电路板维修检测方法：1.目视检查：首先，要进行电路板的目视检查，观察电路板是否有明显的损坏、烧毁或液体渗入等情况。
检查电路板上的元件是否有松动、焊接错误或损坏，如电容器是否鼓胀等。
2.多用表测试：通过使用万用表、电阻表、电容表等测试仪器，检测电路板上的电压、电流、电阻和电容等参数值。
这可以帮助确定是否有电路短路、断路或元件损坏等问题。
3.热红外检测：使用热红外摄像机扫描电路板表面，检测是否存在过热现象。
过热往往是电路板中的元件或电路短路的迹象，这样可以帮助维修人员找到故障部位。
4.X射线检测：对于多层电路板，可以使用X射线检测仪来查看电路板内部分层情况。
这可以帮助确定是否有焊接错误、层与层之间的短路或断路等问题。
5.红外回流焊接：红外回流焊接是一种常用的电路板组装和维修方法。
通过在故障区域施加适当的红外热量来重新焊接问题元件，以修复电路板。
6.组件替换：当确定电路板上的元件损坏时，可以使用相同或兼容的元件进行替换。
这要求维修人员具备良好的焊接技巧和判断元件是否符合规范的能力。
7.特殊测试仪器：对于复杂的电路板，常常需要使用专用的测试仪器进行检测。
例如，对于高频电路板，可以使用频谱分析仪来检测信号的频率分布和噪音水平。
8.基板测试夹具：对于大批量的电路板维修，可以使用基板测试夹具进行快速的自动化测试。
这些夹具可以通过准备好的测试程序来自动测试电路板上各种元件和连接。
以上是常用的电路板维修检测方法，不同的方法可以互相补充，帮助维修人员快速准确地找到电路板故障的原因和位置。
在进行维修工作时，请务必遵循安全操作规程，避免进一步损坏电路板或发生其他意外。

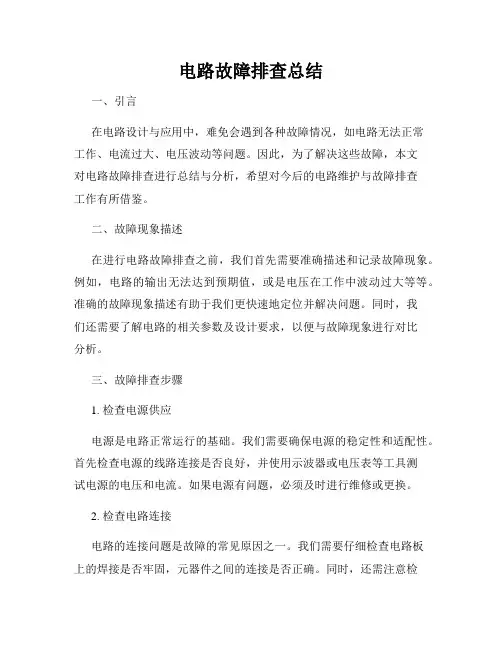

电路故障排查总结
电路故障排查总结一、引言在电路设计与应用中，难免会遇到各种故障情况，如电路无法正常工作、电流过大、电压波动等问题。
因此，为了解决这些故障，本文对电路故障排查进行总结与分析，希望对今后的电路维护与故障排查工作有所借鉴。
二、故障现象描述在进行电路故障排查之前，我们首先需要准确描述和记录故障现象。
例如，电路的输出无法达到预期值，或是电压在工作中波动过大等等。
准确的故障现象描述有助于我们更快速地定位并解决问题。
同时，我们还需要了解电路的相关参数及设计要求，以便与故障现象进行对比分析。
三、故障排查步骤1. 检查电源供应电源是电路正常运行的基础。
我们需要确保电源的稳定性和适配性。
首先检查电源的线路连接是否良好，并使用示波器或电压表等工具测试电源的电压和电流。
如果电源有问题，必须及时进行维修或更换。
2. 检查电路连接电路的连接问题是故障的常见原因之一。
我们需要仔细检查电路板上的焊接是否牢固，元器件之间的连接是否正确。
同时，还需注意检查线路连接端子处的松动或氧化现象。
这些问题可能导致电流不稳定或是接触不良。
3. 检查元器件元器件的损坏或是选择不当也会引起电路故障。
我们需要对元器件进行检查，特别是在故障发生之前更换或添加的元器件。
使用万用表、电源和示波器等工具进行检测和对比，确认元器件的参数和性能是否满足工作要求。
如发现故障元件，及时更换。
4. 利用故障模拟与仿真工具在复杂的电子电路中，有时很难直接判断故障的原因。
此时，可以利用故障模拟与仿真工具来确定故障的发生位置。
这些工具能够模拟出各种可能的故障情况，帮助我们快速定位故障点。
5. 合理使用电路分析仪器电路分析仪器是故障排查的利器。
比如示波器、信号发生器等，它们可以帮助我们观察和分析电路的波形、频谱等特性。
在排查工作中，合理运用这些工具可以更准确地寻找故障原因。
6. 重新搭建电路进行测试在确认故障并排除可能的原因后，我们可以重新搭建电路进行测试。
与之前的故障现象进行对比，以验证故障是否已经解决。
电路板故障的维修技巧与窍门
电路板故障的维修技巧与窍门
1.检查电路板电连接：检查电路板上元器件的接触是否良好，接脚是否有松动或断落，是否有其他异物阻塞在接脚之间；
2.更换受损元器件：检查电路板上的元器件是否出现变形、开裂等现象，如果出现，则应及时更换；
3.检查继电器：检查电路板是否有继电器，如果有，请检测继电器触点是否接触良好，是否有折断或拆卸现象；
4.检查电路板芯片：检查电路板上芯片是否变色，是否有白烟或黑烟出现，上面是否有焦痕或碎玻璃，出现任何这些现象，一定要及时处理；
5.电路板加刷：如果电路板上经常出现短路或断路，使用乙醇棉蘸取加刷液，以轻轻的拂动将液体更好的渗透在电路板的相关连接线接脚上，以达到清洁和消除短路的目的。
6.在维修过程中，一定要注意电路板上细小元器件之间的间隙，应当用锡料再次焊接，并对元器件进行均匀加热，防止出现崩落现象。
电子电路的故障检测和维修流程
电子电路的故障检测和维修流程电子电路是现代科技中不可或缺的组成部分，但随着电子设备的日益复杂化，故障也时有发生。
对于电子电路的故障检测和维修，需要经过一系列步骤和流程。
本文将详细介绍电子电路故障检测和维修的流程，并分点列出。
一、故障检测准备1. 确定故障现象和范围：例如电子设备无法开机、开机后无显示等。
2. 查找设备的技术资料和原理图：了解设备的工作原理和电路结构。
二、故障检测流程1. 外观检查：检查设备的外部连接是否松动、电源线是否正常插入等。
2. 电源检查：检查电源是否正常工作，测量电源电压和电流是否稳定。
3. 信号检查：使用示波器、信号发生器等工具检查关键信号的波形和频率。
4. 元器件检查：检查电容、电阻、二极管等元器件是否短路或开路。
5. PCB检查：使用万用表、热像仪等工具检查电路板是否有热点、焊接不良等问题。
6. 故障分析：根据对以上检查的结果，结合设备的技术资料和原理图，找出可能出故障的部件。
三、故障维修流程1. 备件准备：根据故障分析的结果，准备需要更换的元器件。
2. 拆卸部件：根据设备的拆装要求，将需要进行维修的部件拆卸下来。
3. 更换元器件：将故障的元器件用新的进行更换，注意安装位置和焊接方法。
4. 清洁和保养：在进行维修的同时，进行设备的清洁和保养，确保设备的正常工作。
5. 单元测试：对更换元器件的单元进行测试，确认故障是否解决。
6. 装配和调试：将维修好的部件重新装配起来，并进行调试，确保设备的正常工作。
四、故障记录和分析1. 记录维修过程：将故障检测和维修的详细过程进行记录，包括问题现象、检修步骤和解决方案等。
2. 故障分析：对故障的具体原因进行分析，可以借助专业的故障分析工具和仪器。
五、总结和改进1. 总结经验：根据故障记录和分析的结果，总结经验教训，为以后的维修工作做好准备。
2. 改进维修流程：在日常维修工作中，不断优化流程和方法，提高工作效率和质量。
综上所述，电子电路故障检测和维修是一个复杂且技术密集的过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路板故障检测方法_电路板故障原因
电路板故障检测方法1、目视检查首先检查元器件是否有过高现象，元器件过高将盖不上后盖，因此需要对过高元器件进行修正。
其次检查是否有漏焊现象，如果有漏焊现象应及时将该元器件进行补焊，然后用放大镜检查各焊点是否有虚焊、拉尖、桥连等焊接缺陷存在，焊盘是否有脱落，铜箔是否有翘起等现象。
检查焊点是否光滑、圆润，是否满足合格焊点要求，最后检查印制电路板上是否有残留钎剂。
2、触摸检查在目视检查之后对目视检查出的各种虚焊、假焊等焊接缺陷处进行手触摸检查，用手触摸缺陷处看其是否松动，用镊子轻拨焊接部位或用镊子夹住该处的元器件引线轻轻拉动，观察是否松动，将缺陷处进行修正。
3、电路元器件检查电路元器件检查中分为两种方法，一种是对应电路原理图检查元器件，这种检查需要对应电路原理图逐一排查，确定所有元器件没有漏焊现象，有极性的元器件极性没有焊错现象;另一种是对应电路板上的实际元器件连接，把该元器件每个引线的走向依次查清，然后对照电路原理图检查是否所有的连接都存在，如果不存在则需要检查错误出现的原因，这种方法不仅能检查出错线和少线，还能检查出多线。
4、用万用表进行检查检在怕热易损元器件在焊接过程中是否有损坏现象。
5、前框准备（1）将YD57喇叭（即扬声器）安装在前框，如图1所示安装时要注意扬声器的接线柱方向，
使其一侧紧靠电路板一边，用一字小螺钉旋紧固定脚左侧，利用突出的喇叭定位圆弧的内侧为支点，将其导入带钩压脚固定。
（2）将负极簧、正极片安装在塑壳卡槽上，如图2所示。
焊好连接点及黑色、红色引线，安装时注意极性。
焊接时要注意不能烫损导线绝缘覆皮。
周率板（也称为频标纸）安装时将其反面双面胶保护纸去掉，然后贴于前框，要安装到位，并撕去周率板正面保护膜。
注意安装时频标纸指示线与拨盘上的指示线相对应，粘贴要平整牢固。
