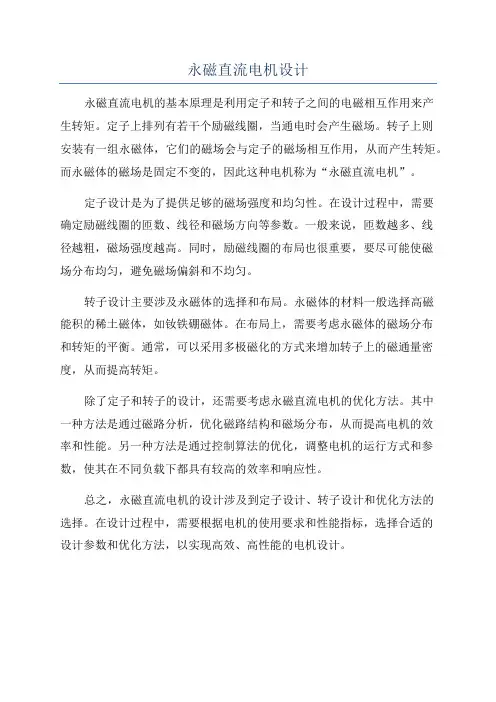

永磁直流电机设计
永磁直流电机设计
永磁直流电机的基本原理是利用定子和转子之间的电磁相互作用来产
生转矩。
定子上排列有若干个励磁线圈，当通电时会产生磁场。
转子上则
安装有一组永磁体，它们的磁场会与定子的磁场相互作用，从而产生转矩。
而永磁体的磁场是固定不变的，因此这种电机称为“永磁直流电机”。
定子设计是为了提供足够的磁场强度和均匀性。
在设计过程中，需要
确定励磁线圈的匝数、线径和磁场方向等参数。
一般来说，匝数越多、线
径越粗，磁场强度越高。
同时，励磁线圈的布局也很重要，要尽可能使磁
场分布均匀，避免磁场偏斜和不均匀。
转子设计主要涉及永磁体的选择和布局。
永磁体的材料一般选择高磁
能积的稀土磁体，如钕铁硼磁体。
在布局上，需要考虑永磁体的磁场分布
和转矩的平衡。
通常，可以采用多极磁化的方式来增加转子上的磁通量密度，从而提高转矩。
除了定子和转子的设计，还需要考虑永磁直流电机的优化方法。
其中
一种方法是通过磁路分析，优化磁路结构和磁场分布，从而提高电机的效
率和性能。
另一种方法是通过控制算法的优化，调整电机的运行方式和参数，使其在不同负载下都具有较高的效率和响应性。
总之，永磁直流电机的设计涉及到定子设计、转子设计和优化方法的
选择。
在设计过程中，需要根据电机的使用要求和性能指标，选择合适的
设计参数和优化方法，以实现高效、高性能的电机设计。
直流永磁无刷电机工作原理
直流永磁无刷电机工作原理
直流永磁无刷电机是一种可以使直流电转化为直流电的电机，在我们日常生活中应用广泛，并且在工业生产中也占有重要的地位。
它的工作原理是通过反电势过零触发控制，使得电机转子转动到反电势零位，并且转子停止旋转。
这种电机能够实现无刷驱动，并且具有结构简单、成本低等优点。
直流永磁无刷电机通常由转子、定子、控制器三部分组成。
其中，定子是整个系统的核心，它由定子铁芯、绕组和绝缘材料组成。
转子是在定子内有一个“旋转磁极”的电动机。
转子上的永磁体在通电时产生磁场，在没有电流的情况下，它会自己旋转。
无刷电机的控制系统由上位机和下位机组成。
上位机对下位机发出控制信号，下位机根据控制信号来产生相应的电流来驱动电机转子运转。
上位机和下位机之间通过专用通信线进行通信。
无刷电机的工作原理是利用反电势过零触发控制方法实现电机的无刷驱动和运行，该控制方法可以产生一个在反电势过零点上的电流脉冲，这个脉冲的能量通过定子绕组传递给转子，转子再利用其能量带动电机旋转。
—— 1 —1 —。

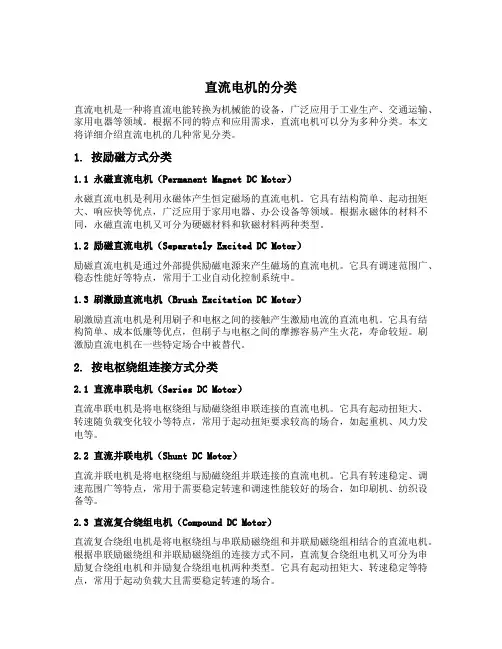

直流电机的分类
直流电机的分类直流电机是一种将直流电能转换为机械能的设备，广泛应用于工业生产、交通运输、家用电器等领域。
根据不同的特点和应用需求，直流电机可以分为多种分类。
本文将详细介绍直流电机的几种常见分类。
1. 按励磁方式分类1.1 永磁直流电机（Permanent Magnet DC Motor）永磁直流电机是利用永磁体产生恒定磁场的直流电机。
它具有结构简单、起动扭矩大、响应快等优点，广泛应用于家用电器、办公设备等领域。
根据永磁体的材料不同，永磁直流电机又可分为硬磁材料和软磁材料两种类型。
1.2 励磁直流电机（Separately Excited DC Motor）励磁直流电机是通过外部提供励磁电源来产生磁场的直流电机。
它具有调速范围广、稳态性能好等特点，常用于工业自动化控制系统中。
1.3 刷激励直流电机（Brush Excitation DC Motor）刷激励直流电机是利用刷子和电枢之间的接触产生激励电流的直流电机。
它具有结构简单、成本低廉等优点，但刷子与电枢之间的摩擦容易产生火花，寿命较短。
刷激励直流电机在一些特定场合中被替代。
2. 按电枢绕组连接方式分类2.1 直流串联电机（Series DC Motor）直流串联电机是将电枢绕组与励磁绕组串联连接的直流电机。
它具有起动扭矩大、转速随负载变化较小等特点，常用于起动扭矩要求较高的场合，如起重机、风力发电等。
2.2 直流并联电机（Shunt DC Motor）直流并联电机是将电枢绕组与励磁绕组并联连接的直流电机。
它具有转速稳定、调速范围广等特点，常用于需要稳定转速和调速性能较好的场合，如印刷机、纺织设备等。
2.3 直流复合绕组电机（Compound DC Motor）直流复合绕组电机是将电枢绕组与串联励磁绕组和并联励磁绕组相结合的直流电机。
根据串联励磁绕组和并联励磁绕组的连接方式不同，直流复合绕组电机又可分为串励复合绕组电机和并励复合绕组电机两种类型。
直流电动机的分类
直流电动机的分类直流电动机是一种常见的电动机类型，根据其不同的特性和用途，可以进行多种分类。
本文将从不同的角度对直流电动机进行分类介绍，以帮助读者更好地了解和理解直流电动机的特点和应用。
一、按照励磁方式分类1. 永磁直流电动机：永磁直流电动机是利用永磁材料产生磁场，用于产生转矩的一种直流电动机。
永磁直流电动机具有结构简单、体积小、效率高等优点，广泛应用于家用电器、机械设备等领域。
2. 电磁励磁直流电动机：电磁励磁直流电动机是通过外部电源提供电流，产生磁场，用于产生转矩的一种直流电动机。
电磁励磁直流电动机可根据不同的励磁方式进一步分为串激直流电动机、并激直流电动机和复合励磁直流电动机等。
二、按照转子结构分类1. 锚定转子直流电动机：锚定转子直流电动机是指转子上的绕组通过集电环与外部电源相连接的一种直流电动机。
锚定转子直流电动机具有结构简单、启动扭矩大等特点，广泛应用于起动和变速控制等场合。
2. 无刷直流电动机：无刷直流电动机是指转子上的绕组通过电子换向器与外部电源相连接的一种直流电动机。
无刷直流电动机不需要使用集电环和刷子，具有无摩擦、无火花、寿命长等优点，被广泛应用于航空航天、机器人等高精度领域。
三、按照工作原理分类1. 制动型直流电动机：制动型直流电动机又称为发电制动电动机，是指在发电状态下产生电能，用于制动负载的一种直流电动机。
制动型直流电动机通常用于电动车辆、电梯等需要制动的场合。
2. 发电型直流电动机：发电型直流电动机是指在机械转动的过程中产生电能的一种直流电动机。
发电型直流电动机通常用于风力发电、水力发电等领域。
四、按照用途分类1. 直流电机：直流电机是指用于将电能转换为机械能的一种电动机，广泛应用于各种机械设备和家用电器中。
2. 直流发电机：直流发电机是指将机械能转换为电能的一种电动机，常用于独立发电系统和特殊的工业用途。
以上是对直流电动机的分类介绍，希望能够帮助读者更好地理解直流电动机的不同类型和应用场景。

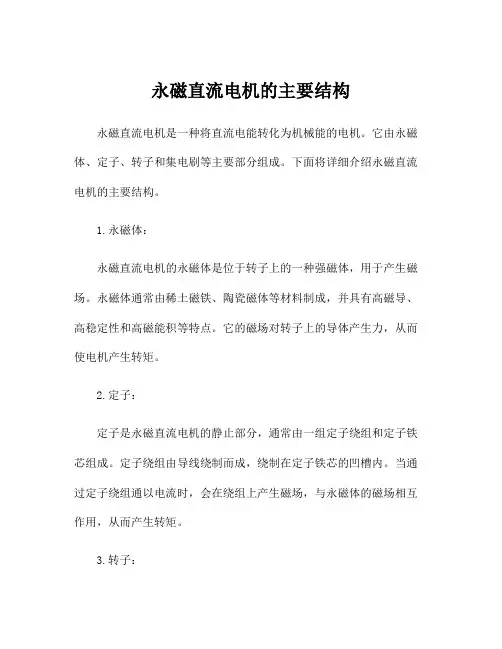

永磁直流电机的主要结构
永磁直流电机的主要结构永磁直流电机是一种将直流电能转化为机械能的电机。
它由永磁体、定子、转子和集电刷等主要部分组成。
下面将详细介绍永磁直流电机的主要结构。
1.永磁体：永磁直流电机的永磁体是位于转子上的一种强磁体，用于产生磁场。
永磁体通常由稀土磁铁、陶瓷磁体等材料制成，并具有高磁导、高稳定性和高磁能积等特点。
它的磁场对转子上的导体产生力，从而使电机产生转矩。
2.定子：定子是永磁直流电机的静止部分，通常由一组定子绕组和定子铁芯组成。
定子绕组由导线绕制而成，绕制在定子铁芯的凹槽内。
当通过定子绕组通以电流时，会在绕组上产生磁场，与永磁体的磁场相互作用，从而产生转矩。
3.转子：转子是永磁直流电机的旋转部分，通常由转子铁芯和绕组组成。
转子铁芯通常由硅钢片叠压而成，以降低磁阻。
绕组由导线绕制而成，绕制在转子铁芯的凹槽内。
转子绕组与电刷连接，在电刷的导电下与定子绕组之间传递电流，从而产生电磁力矩，使转子转动。
4.集电刷：集电刷是转子与外部电源之间的连接部分，通常由碳刷和刷架组成。
碳刷通过弹簧等装置与刷架紧密接触，并负责将电能传输到转子绕组。
在运转中，由于摩擦和电刷磨损，碳刷需要定期更换。
除了以上主要结构之外，永磁直流电机还包括轴承、端盖等次要部分。
轴承用于支撑和定位转子轴，保证转子的旋转平稳。
端盖位于电机的两端，用于封闭电机内部，保护电机的运转。
另外，电机还包括散热器、轴封等附件，用于散热和保护电机。
在永磁直流电机的结构中，永磁体起着产生磁场的关键作用，而定子和转子通过相互作用产生转矩，实现电能到机械能的转换。
集电刷则起到电流传输的功能，保证电机正常运转。
各部分协作配合，完成电机的工作。
总之，永磁直流电机的主要结构包括永磁体、定子、转子和集电刷等部分，每个部分都起着重要的作用。
这些部分的协同工作使电机能够有效地将直流电能转化为机械能，广泛应用于各个领域。
直流永磁同步电机原理
直流永磁同步电机原理
直流永磁同步电机是一种基于永磁体和直流电源驱动的电动机。
它采用永磁体产生磁场，通过电流与磁场之间的相互作用产生转矩，实现机械能转换。
该电机的工作原理可以分为磁场产生和转矩产生两个方面。
首先，永磁体产生的磁场是这种电机工作的关键。
在直流永磁同步电机中，通过永磁体内的稀土磁材料，形成一个强大且稳定的磁场。
这个磁场的方向和强度都是固定的，永磁体不需要外界电源来维持其磁场。
其次，当电机施加外界电源时，电流通过定子绕组，在定子绕组中产生一个磁场。
这个磁场与永磁体的磁场相互作用，形成一个转矩。
当电流的方向与永磁体磁场的方向一致时，转矩达到最大值；当电流方向相反时，转矩为零。
为了保持直流永磁同步电机在运行时的稳定性，电机的驱动器通常采用闭环控制，通过传感器实时监测电机的速度和位置，并调整电流的大小和方向。
通过闭环控制，可以使电机在不同负载条件下保持恒定的速度和转矩输出。
总的来说，直流永磁同步电机的工作原理是基于永磁体产生稳定磁场，并通过电流和磁场相互作用产生转矩。
这种电机具有高效率、高转矩密度和快速动态响应的特点，在工业和汽车领域得到广泛应用。
永磁直流电机的主要结构
永磁直流电机的主要结构永磁直流电机是一种将直流电能转换成机械能的电动机。
它的主要结构包括永磁体、转子、定子、电刷和端子等部分。
下面将从这几个方面进行详细介绍。
一、永磁体永磁直流电机的永磁体通常采用稀土永磁材料或钴磁铁氧体材料制成。
这些材料具有高磁导率和较高的剩磁，可以提供强大的磁场，使电机具有较高的输出功率和效率。
永磁体通常呈环形，固定在电机的转子外侧，通过磁场与定子产生转矩。
二、转子转子是永磁直流电机的旋转部分，它由轴、铁芯和绕组组成。
铁芯通常由硅钢片叠压而成，以降低铁损。
绕组通常采用导线绕制在铁芯上，根据不同的电机类型和性能要求，绕组的形式和连接方式也有所不同。
转子通过与永磁体之间产生的磁场相互作用，从而实现电能到机械能的转换。
三、定子定子是永磁直流电机的静止部分，它的主要结构包括铁芯和绕组。
铁芯通常也是由硅钢片叠压而成，以降低铁损。
绕组通常采用导线绕制在铁芯上，并与电刷相连。
当电流通过定子绕组时，产生的磁场与永磁体的磁场相互作用，从而产生力矩，驱动转子旋转。
四、电刷永磁直流电机的电刷通常由碳材料制成，它们与转子的集电环相接触，传递电流到定子绕组。
由于电刷与集电环之间存在摩擦和磨损，因此电刷通常需要定期更换。
电刷的质量和接触情况直接影响永磁直流电机的性能和寿命。
五、端子永磁直流电机的端子是电机的外部引出接口，用于连接外部电源和负载。
通常有两个端子用于接入电源，两个端子用于连接负载。
端子的数量和形式根据具体的电机类型和应用需求可能会有所不同。
综上所述，永磁直流电机的主要结构包括永磁体、转子、定子、电刷和端子等部分。
这些部分相互作用，共同实现了电能到机械能的转换，并为电机的运行提供了基础。
对永磁直流电机的结构有清晰的了解可以帮助我们更好地理解其工作原理和能力，从而更好地进行选型和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二.永磁直流电机的机械特性
机械特性是指控制电压恒定时，电机的转速随转矩变化的关系
转速公式：
U n0 a Ke
机械特性曲线与 纵轴的交点为电磁转 矩等于零时电动机的 理想空载转速 n0 (idleno load)
Tk
Kt Ua Ra
机械特性曲线与 横轴的交点为电机堵 转时(n=0)的转矩，即 电动机的堵转矩 Tk(locked torque)
五.永磁直流电机的simulink仿真
在0.1s时 施加堵转矩
该模型是验证Faulhaber 0615系列微型直 流电机的特性参数：空载转速= 19100 rpm 空载电流= 0.03 A，堵转矩= 0.24 mNm。
DC Motor
电路参数为： 转子电阻 R= 3.9 Ohms， 转子电感 L= 12mH 电势常数 K= 0.072mV/rpm， 转子惯量 J= 0.01gcm^2 摩擦力矩 Mr= 0.02mNm。
alpha = -1e-10 Nm/(rad/s)^2 则只要将上述模型建立负载转矩与电机转速的 关系，可以得到电风扇的仿真模型。
电风扇的Simulink仿真模型
PS Gain的值取为-1e-10
3. 改变电机外负载
电机电流曲线 电机转速曲线
六. 永磁直流电机的应用和发展
永磁直流电机没有励磁绕组，体积小，重量轻， 直流电机启动调速方便等特点，永磁直流电机 广泛应用于现代技术，航空航天技术等。 永磁直流电机会向无刷化方向发展，应用于更 多的科技领域。
1. 改变电机供给电压
将电压降低为1.25V
1. 改变电机供给电压
电机电流曲线 电机转速曲线
1. 改变电机供给电压
降低负载，将 Final aule值改 为-2e-3
1. 改变电机供给电压
电机电流曲线 电机转速曲线
2. 改变电机外负载
某些电机的负载转矩取决于电机的转速。 如电风扇的负载转矩为alpha*speed^2 。
Permanent Magnet DC Motor 永磁直流电机
机自09-5班 第一组
永磁直流电机
概述 永磁直流电机的机械特性和调速特性 Simulink实例分析 永磁直流电机的应用与发展
一.概述
–
–
– –
–
永磁直流电机是用永磁体建立磁场，实现直流电能 转换为机械旋转的一种直流电机 永磁直流电机与传统他励直流电机特性类似 永磁体取代其定子上的励磁系统 结构简单、体积小 广泛用于家电、办公设备、电动工具医疗等领域
ቤተ መጻሕፍቲ ባይዱ
谢谢大家
2.调压调速
工作条件： 保持励磁，保持电阻 不变 调节过程： 改变电压 Ua U U n ， n0 调速特性： 转速下降，机械特性曲线平行下移。
三.永磁直流电机调速
–
弱磁调速：
永磁电机永磁体不容易调磁，一般不采用 混合励磁
四. 永磁直流电机的主要特点
永磁电机不需要直流励磁电源。可以减少电源的耗电 量，具有重要的经济价值 永磁电机没有励磁绕组，节省电机的用铜量，减少电 气铜耗。特别是在微型和小容量范围内，电机的重量， 体积，效率和成本都得到改善 永磁电机中永磁材料的磁场是恒定的，因此永磁电机 电压调整率差，调速也一般通过改变电枢电压/电流来 实现 受材料限制，永磁电机以微型和小容量为主
三.永磁直流电机调速特性
由转速公式：
可知，有三种调速方式：
电枢回路串电阻调速 调压调速 弱磁调速
三.永磁直流电机调速特性
1.电枢回路串电阻调速
工作条件： 保持励磁，电压不变 ； 调节过程： 增加电阻 Ra R R n ，n0不变； 调速特性： 转速下降，机械特性曲线变软。
三.永磁直流电机调速
1.基本结构
机壳 定子 磁钢 机械支撑部分 转子冲片/绝缘 直流电机 轴承
磁钢支架
转子
漆包线
换向器 机械支撑部分 碳刷 转轴 轴套
端盖
EMC组件 机械支撑部分 端盖 轴承 碳刷支架
1.基本结构-爆炸图
2.工作原理
F=BlI B—磁通密度; L—通电导体长度； I —导体中电流； F方向—左手定则.
？如何验证堵转矩的大小
对于微型直流电机我们可以忽略空载转矩和克 服惯性的加速转矩。则电磁转矩可以近似等于 负载转矩。因为当电机转速为零时的电磁转矩 为堵转矩，所以当微型直流电机转速为零时的 负载转矩可近似看成堵转矩。
五.永磁直流电机仿真结果
电机电流曲线 电机转速曲线
五.修改模型
1.改变供给电压。 2.改变电机的负载。
