解读建筑图纸常用符号大全及其应用
解读建筑图纸常用符号大全及其应用建筑图纸是建筑设计和施工的重要工具，它通过符号来传达设计者的意图和施工要求。
本文将对建筑图纸中常用的符号进行解读，并介绍其应用。
1. 地形符号地形符号用于表示地形的变化和地势特征，例如等高线、填土、切土等。
等高线符号通常由一系列平行线构成，用于表示不同高度的等高线。
填土和切土符号分别表示地面的填方和挖方情况，它们由不同的箭头或斜线组成。
2. 建筑符号建筑符号用于表示各种建筑物的平面布置和结构，例如墙体、柱子、门窗等。
墙体符号通常由实线或虚线表示，不同线形可以表示不同材质或墙体类型。
柱子符号通常为一个竖线，上方标有柱子的尺寸和编号。
门窗符号一般为一个矩形，标有门窗的尺寸和开启方向。
3. 水电符号水电符号用于表示建筑物中的水、电、暖气等设备的布置和连接方式。
例如，水龙头符号表示水龙头的位置和连接方式，插座符号表示电源插座的位置和数量，暖气符号表示暖气散热器的位置和型号。
4. 设备符号设备符号用于表示各种设备和机械的位置和布置方式，例如空调、电梯、电梯等。
空调符号通常为一个矩形，内部标有空调的型号和位置。
电梯符号通常为一对平行线，上方标有电梯的位置和楼层。
5. 施工符号施工符号用于表示施工过程中的特殊要求和安全注意事项。
例如，标明施工孔或吊装孔的位置和尺寸，标明警示标志和安全通道等。
总结：建筑图纸常用符号大全及其应用涵盖了地形、建筑、水电、设备和施工等方面的符号。
这些符号不仅可以传达设计者的意图，还可以帮助施工人员准确理解和执行工作。
符号的正确使用可以提高沟通效率，降低误解和工作错误的发生。
因此，在建筑设计和施工中，熟练掌握和正确使用这些符号非常重要。
常用建筑图纸符号大全【完整版】
常⽤建筑图纸符号⼤全【完整版】 12施⼯⽹免费为您提供最详细的建筑常⽤构件代号⼤全，包括柱代号、墙柱代号、梁代号、墙梁代号以及其他54种建筑图纸符号⼤全都有。
⼀、柱代号 ⼆、墙柱代号 三、梁代号 四、墙梁代号 五、54种建筑图纸符号⼤全 如果您想下载以上所有常⽤建筑图纸符号⼤全，请点击以下的⼀键下载按钮进⾏下载 ⼀、常⽤建筑符号解释 在建筑设计图中，l表⽰是梁、ll表⽰是连续梁、ql表⽰圈梁、jl表⽰基础梁、tl表⽰是梯梁、dl表⽰是地梁，z表⽰柱、gz表⽰构造柱、kz表⽰框架柱，m表⽰是门、c表⽰是窗。
@表⽰钢筋间距，Φ表⽰钢筋型号，也就是我们所说的⼀⼆三四五级钢筋符号。
1、箍筋表⽰⽅法： ⑴φ10@100/200(2)表⽰箍筋为φ10，加密区间距100，⾮加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表⽰箍筋为φ10，加密区间距100，⾮加密区间距200，全为四肢箍。
⑶φ8@200(2)表⽰箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表⽰箍筋为φ8，加密区间距100，四肢箍，⾮加密区间距150，双肢箍。
2、梁上主筋和梁下主筋同时表⽰⽅法： ⑴3Φ22，3Φ20表⽰上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表⽰上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表⽰上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表⽰上部钢筋为3Φ25,下部钢筋为5Φ25。
3、梁上部钢筋表⽰⽅法：(标在梁上⽀座处) ⑴2Φ20表⽰两根Φ20的钢筋，通长布置，⽤于双肢箍。
⑵2Φ22+(4Φ12)表⽰2Φ22为通长，4φ12架⽴筋，⽤于六肢箍。
⑶6Φ25 4/2表⽰上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+2Φ22表⽰只有⼀排钢筋，两根在⾓部，两根在中部，均匀布置。
4、梁腰中钢筋表⽰⽅法： ⑴G2φ12表⽰梁两侧的构造钢筋，每侧⼀根φ12。
建筑图纸符号大全教你识别常用符号
建筑图纸符号大全教你识别常用符号在建筑行业中，图纸是一种非常重要的交流工具，它能够准确地传达设计师的意图给工程师和建筑师，确保建筑工程的顺利进行。
图纸上运用了大量的符号，这些符号代表着各种不同的元素和特征。
因此，对建筑图纸符号的准确理解和识别对于建筑从业人员来说至关重要。
本文将为您介绍一些常见的建筑图纸符号，帮助您更好地理解和读懂建筑图纸。
1. 尺寸标识符号在建筑图纸中，尺寸标识符号用于表示建筑物各个部分的尺寸和距离。
常见的尺寸标识符号包括“H”、“W”和“D”，分别代表高度、宽度和深度。
此外，箭头也是一种常用的尺寸标识符号，用于指示尺寸的方向。
2. 线条符号线条符号在建筑图纸中起到了连接和界定各个元素的作用。
常见的线条符号包括实线、虚线、点线和粗线。
实线代表着边界和实体物体，虚线用于表示隐藏部分或次要元素，点线通常用于表示中心线或对称线，而粗线则用于显示特别重要的线条。
3. 建筑材料符号建筑图纸中的建筑材料符号用于标识建筑物中使用的材料。
常见的建筑材料符号有砖块、混凝土、木材和玻璃等。
这些符号通常通过简化图标的形式来表示，可以让读者迅速识别不同的材料种类。
4. 设备符号设备符号用于表示建筑物中的各种设备和机械元素。
例如，电灯、插座、空调和消防设备等。
这些符号常常采用标准化的图标形式，有助于工程师和施工人员对建筑物的布局和设备位置有更直观的了解。
5. 地形符号地形符号用于表示建筑物所在地的地形特征，例如山脉、河流和道路等。
这些符号通常是通过简化和符号化的方式来表示，以便更好地展示地形特点。
6. 水平符号水平符号用于描述建筑物的水平线或平面。
常见的水平符号包括水平线、平面图和等高线等。
这些符号的使用可以帮助读者更好地理解建筑物的外观和布局。
7. 建筑元素符号建筑元素符号用于标识建筑物中的各个元素，例如墙壁、窗户和门等。
这些符号通常是通过简化的图标形式来表示，以便在图纸上占用较小的空间。
8. 比例尺符号比例尺符号用于表示图纸上的尺寸和实际建筑物的尺寸之间的比例关系。
100种传统符号
100种传统符号??100种传统符号：中式符号，诸如盆景、建筑、家具、门窗、瓷器、书画和雕花等，具有鲜明的艺术魅力和浓厚的东方文化美学。
中式符号之美，不止步于符号的堆砌，其或讲究严正对称的布局，彰显恢弘正大之气：或讲究因地制宜，随物赋形，挥洒清越灵动之风；或讲究意蕴，浓墨重彩，造景成意；或讲究天然，浅浅地勾勒几笔，成其真美……1盆景艺术2国画3书法4篆刻5中国结6戏曲7皮影8武术9秦砖汉瓦10唐诗宋词11桃花扇12景泰蓝13玉雕14漆器15红灯笼（宫灯、纱灯）16木板水印17甲骨文18钟鼎文（金文）19竹简20茶21中药22文房四宝23线装书24剪纸25风筝26佛27道28儒29阴阳30禅宗31观音手32汉服33京剧脸谱34乐器（笛子、二胡、鼓、古琴、琵琶等）35龙凤纹样（饕餮纹、如意纹、雷纹、回纹、巴纹）36祥云图案37刺绣彩陶39紫砂壶40蜡染41青花瓷42 唐刀43青铜器4445敦煌壁画46石狮47门神48年画49鞭炮50谜语51饺子52舞狮53中秋月饼（包涵粽子、花馍等等）54鸟笼55蒲扇56白酒57唐装58绣花鞋59虎头鞋60旗袍61肚兜62斗笠63皇冠64凤冠65泥人面塑66花轿67水烟袋68鼻烟壶69筷子70牌坊71园林72 寺院73 古钟74 古塔75 亭76 对联77井78中式宅院79石桥80金元宝81如意82烛台83罗盘84八卦85礼器86 “囍”字87象棋88围棋89黄包车90长命锁91玉佩92千层底93红木家具94丝绸95针灸96青瓦花窗97—100 四大发明? ??。

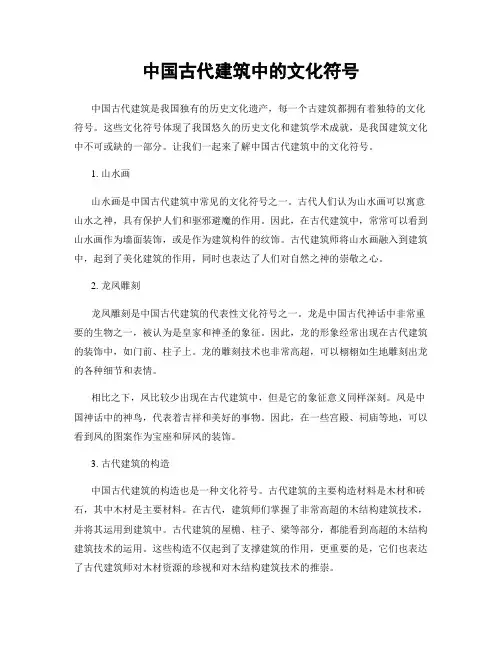

中国古代建筑中的文化符号
中国古代建筑中的文化符号中国古代建筑是我国独有的历史文化遗产，每一个古建筑都拥有着独特的文化符号。
这些文化符号体现了我国悠久的历史文化和建筑学术成就，是我国建筑文化中不可或缺的一部分。
让我们一起来了解中国古代建筑中的文化符号。
1. 山水画山水画是中国古代建筑中常见的文化符号之一。
古代人们认为山水画可以寓意山水之神，具有保护人们和驱邪避魔的作用。
因此，在古代建筑中，常常可以看到山水画作为墙面装饰，或是作为建筑构件的纹饰。
古代建筑师将山水画融入到建筑中，起到了美化建筑的作用，同时也表达了人们对自然之神的崇敬之心。
2. 龙凤雕刻龙凤雕刻是中国古代建筑的代表性文化符号之一。
龙是中国古代神话中非常重要的生物之一，被认为是皇家和神圣的象征。
因此，龙的形象经常出现在古代建筑的装饰中，如门前、柱子上。
龙的雕刻技术也非常高超，可以栩栩如生地雕刻出龙的各种细节和表情。
相比之下，凤比较少出现在古代建筑中，但是它的象征意义同样深刻。
凤是中国神话中的神鸟，代表着吉祥和美好的事物。
因此，在一些宫殿、祠庙等地，可以看到凤的图案作为宝座和屏风的装饰。
3. 古代建筑的构造中国古代建筑的构造也是一种文化符号。
古代建筑的主要构造材料是木材和砖石，其中木材是主要材料。
在古代，建筑师们掌握了非常高超的木结构建筑技术，并将其运用到建筑中。
古代建筑的屋檐、柱子、梁等部分，都能看到高超的木结构建筑技术的运用。
这些构造不仅起到了支撑建筑的作用，更重要的是，它们也表达了古代建筑师对木材资源的珍视和对木结构建筑技术的推崇。
4. 颜色与形状在古代建筑中，颜色和形状也是重要的文化符号。
中国传统的五行学说中，各种颜色和形状都与五行中的不同元素相对应。
比如，黄色和方形象征土，白色和圆形象征金，黑色和曲线形象征水等等。
因此，在古代建筑中，建筑师们经常运用特定的颜色和形状来表现对不同元素的崇敬和理解。
以上就是中国古代建筑中的一些文化符号。
这些符号反映了中国悠久的历史文化和建筑学术成就，为我们了解和弘扬中华文化提供了重要的帮助。

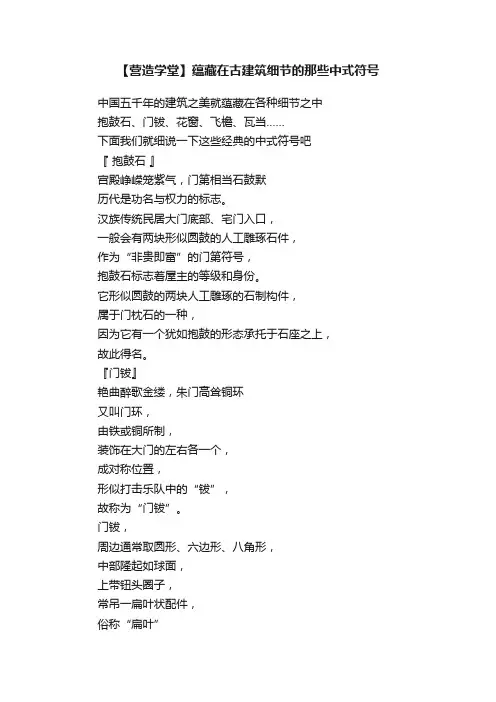

【营造学堂】蕴藏在古建筑细节的那些中式符号
【营造学堂】蕴藏在古建筑细节的那些中式符号中国五千年的建筑之美就蕴藏在各种细节之中抱鼓石、门钹、花窗、飞檐、瓦当……下面我们就细说一下这些经典的中式符号吧『抱鼓石』宫殿峥嵘笼紫气，门第相当石鼓默历代是功名与权力的标志。
汉族传统民居大门底部、宅门入口，一般会有两块形似圆鼓的人工雕琢石件，作为“非贵即富”的门第符号，抱鼓石标志着屋主的等级和身份。
它形似圆鼓的两块人工雕琢的石制构件，属于门枕石的一种，因为它有一个犹如抱鼓的形态承托于石座之上，故此得名。
『门钹』艳曲醉歌金缕，朱门高耸铜环又叫门环，由铁或铜所制，装饰在大门的左右各一个，成对称位置，形似打击乐队中的“钹”，故称为“门钹”。
门钹，周边通常取圆形、六边形、八角形，中部隆起如球面，上带钮头圈子，常吊一扁叶状配件，俗称“扁叶”『花窗』小格惊鸿一瞥，别有洞天日月单纯的高墙深院难免让人压抑，故而中式的围墙上常镂空雕刻花窗，窗雕图案多采用谐音与暗喻方式，如佛手寿桃暗指“福禄寿全”，蝙蝠倒挂意指“福到”。
花窗其中意象繁复，构图巧妙，雕功精致的作品。
花窗的主要作用是装饰墙面。
一般高度的花窗虽也隐约透景，但并无独立的框景效果。
『飞檐』水澹澹兮生烟，檐如鸟翼斯飞飞檐”是汉族传统建筑檐部形式，多指屋檐(特别是屋角的檐部)向上翘起，若飞举之势，常用在亭、台、楼、阁、宫殿、庙宇等建筑的屋顶转角处，四角翘伸，形如飞鸟展翅，轻盈活泼，所以也常被称为飞檐翘角。
在建筑中，飞檐是用来显示财富的，屋檐翘起越高，就代表屋主越富有。
『瓦当』栉比鳞次置檐端，众瓦之底是瓦当中国古代绘画形式之一。
用以装饰美化和蔽护建筑物檐头的建筑附件。
瓦当上刻有文字，图案，也有用四方之神的“朱雀”“玄武”“青龙”“白虎”纹样。
瓦面上带著有花纹垂挂圆型的挡片。
其图案设计优美，字体行云流水，极富变化，有云头纹、几何形纹、饕餮纹、文字纹、动物纹种种。
当雨水叮咚划过中式建筑的屋檐，瓦当挡住的又是何人的风雨？『楣子』高轩临碧渚，倒挂楣子疏在游廊的柱与柱之间，上端设倒挂楣子，下端设坐凳栏杆。
中国古建筑元素和符号注释
一、中国古建筑的特点中国是世界文明古国之一。
古代中国建筑和古代埃及建筑、古代西亚建筑、古代印度建筑、古代爱琴海建筑、古代美洲建筑并列为世界古老建筑的六大组成。
中国建筑文化源远流长，独立发展，形成独具特色的建筑体系。
中国古代建筑特点主要表现在以下七个方面：1、使用木材作为主要建筑材料：以木构柱梁为承重骨架，以木材、土或其它材料为围护物的木构架建筑体系。
2、保持构架制原则：中国古代以木构柱梁为承重骨架，以木材或其它材料为围护物的木构架建筑体系，实质上是将承重结构与围护结构分开的构架体系。
3、创造并使用斗拱结构形式：斗拱是中国古代建筑体系特有的形制，它既是上部梁架和立柱之间传递荷载的结构构件，又以其自身优美、华丽的造型而成为建筑的主要装饰构件。
是集结构功能与装饰功能与一体，在中国建筑体系中独有的构件。
4、实行单体建筑标准化：中国古代建筑，无论是宫殿、寺庙、住宅等，不论其规模大小，外观体形皆由台基、屋身和屋顶三部分组成。
5、重视建筑组群平面布置：中国古代建筑组群大多以庭院为组合单位：单体建筑沿周边布置，围合成中间的庭院。
这样的庭院整体风格是内向的：内部开敞而富于变化，外观较封闭。
按照中国的封建礼制观念，庭院强调中轴对称布局，以突出主体建筑，并求得整体的平衡。
6、沿轴线作多层次的纵身布局：成为中国古代建筑组群的一个鲜明的特色，有着丰富多彩的庭院变化，在一定程度上弥补了单体建筑定型化造成的单调感。
这种建筑群体组合的手法，甚至影响到城市规划，并取得辉煌的成就。
只有园林建筑是个例外。
中国园林建筑以“师法自然”为原则，极尽自由灵活之能事，与欧洲的几何图案式的园林建筑布局绝然不同。
7、灵活安排空间布局：构架式的结构为室内空间的灵活布局创造了条件。
中国古代建筑中，常用多种多样的罩、挂落、隔扇、屏等自由灵活地分隔室内空间。
8、运用色彩装饰手段：木构架的一个突出缺点是易腐、易燃。
为了保护木材，表面需加油漆，在长期的发展演变中，中国古代建筑形成独具特色的彩画制度，令世人叹为观止。
建筑符号大全课件.doc
建筑设纸中的一些符号计图梁、TL续梁、QL 表示圈梁、JL 表示基础在建筑设计图中，L 表示是梁、LL 表示是连、表示是梯梁、DL 表示是地梁，Z 表示柱、GZ 表示构造柱、KZ 表示框架柱，M 表示是门C 表示是窗。
QL ”符号，开始以为是墙梁。
1、正规的建筑设计图纸，要有设计者签名，项目负责人签名，审定者签名，校对人签业章。
章，注册执名，并加盖出图2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；看图时注意结合“建合。
“建筑用料说行综明”中，在各小项的前面有打上“√”纸进筑用料说明”与其他图所采用的做法。
计所采用的做法。
没有打勾的，非该设计该设的，为3、如在建筑设计图中：“C20钢筋砼J L（240 ×400 ）配4Φ16络Φ6＠200 箍。
”解梁，宽240mm ，高400mm ，配4条直径16 厘筋混凝土结构的基础读为C20 的钢：强度为。
(长络络方形环方形环（16mm ）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长180mm--190mm) 。
约340--350 mm ，宽长约4、如在建筑设计图中：“C20砼小柱（240 ×240 ）配4Φ12 箍］6＠200。
”其中，“］6＠200 ”为不规范标注，应为“Φ6＠200”。
解读为：强度为C20 的钢筋混凝土结构的小隔200mm筋，每间梁，截面为长240mm ，宽240mm ，配4条直径12厘（12mm ）螺纹的主钢高减去圈梁的高度后加上板工程所标示的层。
小柱高度看该箍一个直径6厘钢筋的长方形络圈梁与板面是浇筑在一起。
面的厚度，因为5、如在建筑设计图中：M5水泥砂浆砌MU10贝灰砂砖。
“M5”表示水泥砂浆的强度灰砂砖的抗压强度平均值。
MU10 代表贝等级度等级灰砂砖，“MU10 ”表示贝的强≥10Mpa 。
6、QL 表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后筋混凝土浇筑圈梁及板面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中式建筑里的“八大”经典符号
符号一：马头墙，是徽派建筑的重要特色。
起着隔断火源的作用，故而马头墙又称之为封火墙。
符号二：围合式院落、庭院是千百年来中国建筑的主要表现形式，围合不仅仅指的是物理的保护，而是建立人与人之间关系的东西，围合形成独立完整的局部空间而感受到安全感与归宿感。
符号三：镂空花窗、朱红色大门，单纯的高会给人压抑的感受，故而在围墙上又常镂空雕刻花窗，图案往往是喜鹊登梅，喻寒尽春来的喜讯，既是在家妻儿的向往，又是对在外家人的祝福。
符号四：木雕、石雕、砖雕，是古徽州建筑的三雕。
徽州木雕、石雕、砖雕艺术善于处理原材料本色，既能溶化在建筑物整体之中，又能像水墨画一样，清新淡雅，特别是木雕艺术，更为古色古香的建筑锦上添花。
符号五：坡屋顶，在中国，坡屋顶几乎是传统建筑的代名词，在传统建筑中占有举足轻重的地位，传统的坡屋顶造型设计，会使宫殿、庙宇等宫殿建筑产生雄浑、挺拔、高崇、飞动和飘逸的独特韵律，也会使民居建筑产生亲切、自然和温馨的感觉。
符号六：飞檐，中国特有的建筑结构，它是中国古代建筑在檐部上的一种特殊
处理和创造，常用在亭、台、楼、阁、宫殿、庙宇的屋顶转角处。
符号七：四合院建筑的规划布局以南北纵轴对称布置和封闭独立的院落为基本特征。
形成以家庭院落为中心、街坊邻里为干线、社区地域为平面的社会网络系统，同时也形成了一个符合人的心理、保持传统文化和邻里融洽关系的居住环境。
符号八：青砖、黛瓦或粉墙。
粉墙黛瓦即雪白的墙壁，青黑的瓦，用来描写房屋的。
建筑色彩上，江南民居青砖、粉墙、黛瓦，形成质朴、淡雅的风格，屋盖是青瓦，外墙用砖砌，屋顶、屋檐、空斗墙、观音兜山脊或马头墙，形成高低错落的形体节奏和粉墙黛瓦、庭院深邃的建筑群体风貌。
