磷酸铁锂材料的各项参数指标对电池的影响分析
磷酸铁锂电池自放电k值

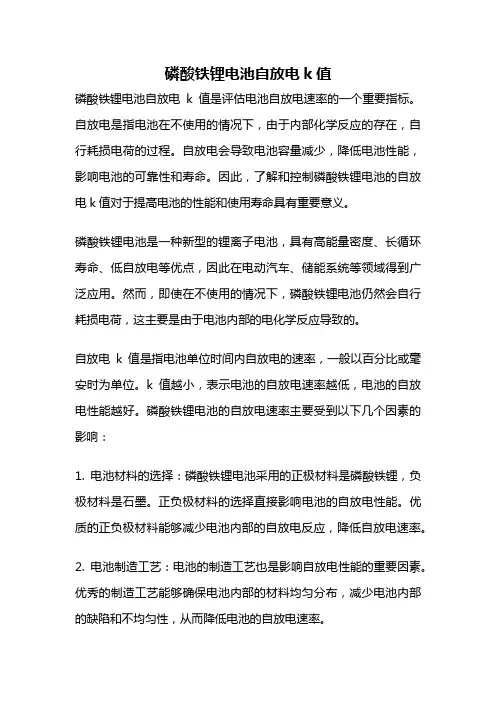

磷酸铁锂电池自放电k值磷酸铁锂电池自放电k值是评估电池自放电速率的一个重要指标。
自放电是指电池在不使用的情况下，由于内部化学反应的存在，自行耗损电荷的过程。
自放电会导致电池容量减少，降低电池性能，影响电池的可靠性和寿命。
因此，了解和控制磷酸铁锂电池的自放电k值对于提高电池的性能和使用寿命具有重要意义。
磷酸铁锂电池是一种新型的锂离子电池，具有高能量密度、长循环寿命、低自放电等优点，因此在电动汽车、储能系统等领域得到广泛应用。
然而，即使在不使用的情况下，磷酸铁锂电池仍然会自行耗损电荷，这主要是由于电池内部的电化学反应导致的。
自放电k值是指电池单位时间内自放电的速率，一般以百分比或毫安时为单位。
k值越小，表示电池的自放电速率越低，电池的自放电性能越好。
磷酸铁锂电池的自放电速率主要受到以下几个因素的影响：1. 电池材料的选择：磷酸铁锂电池采用的正极材料是磷酸铁锂，负极材料是石墨。
正负极材料的选择直接影响电池的自放电性能。
优质的正负极材料能够减少电池内部的自放电反应，降低自放电速率。
2. 电池制造工艺：电池的制造工艺也是影响自放电性能的重要因素。
优秀的制造工艺能够确保电池内部的材料均匀分布，减少电池内部的缺陷和不均匀性，从而降低电池的自放电速率。
3. 电池存储环境：磷酸铁锂电池在存储过程中的环境条件也会对自放电速率产生影响。
高温、高湿度等不良环境会加速电池的自放电反应，导致自放电速率增加。
因此，在存储磷酸铁锂电池时，应尽量选择低温、低湿度的环境，并避免阳光直射。
4. 电池使用和维护：合理的电池使用和维护也能够降低磷酸铁锂电池的自放电速率。
例如，避免长时间放置电池不用，定期给电池充电，避免过度放电等措施都能够减少电池的自放电损失。
磷酸铁锂电池的自放电k值是评估电池自放电速率的重要指标，直接关系到电池的性能和使用寿命。
通过选择合适的材料、优化制造工艺、改善存储环境以及合理使用和维护电池，可以有效降低磷酸铁锂电池的自放电速率，提高电池的可靠性和寿命。
磷酸铁锂参数

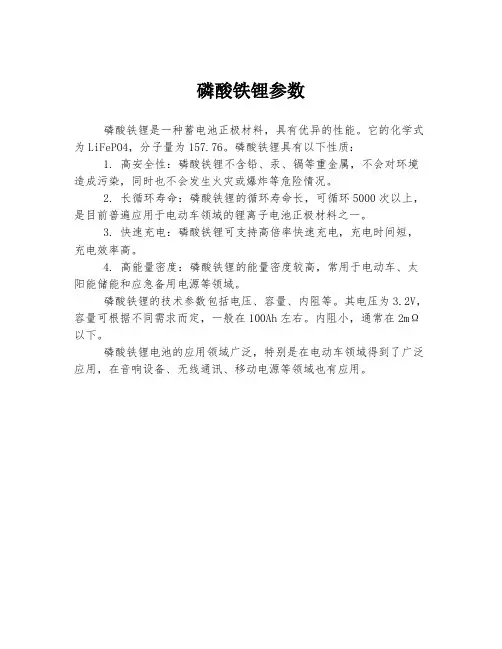

磷酸铁锂参数
磷酸铁锂是一种蓄电池正极材料，具有优异的性能。
它的化学式为LiFePO4，分子量为157.76。
磷酸铁锂具有以下性质：
1. 高安全性：磷酸铁锂不含铅、汞、镉等重金属，不会对环境造成污染，同时也不会发生火灾或爆炸等危险情况。
2. 长循环寿命：磷酸铁锂的循环寿命长，可循环5000次以上，是目前普遍应用于电动车领域的锂离子电池正极材料之一。
3. 快速充电：磷酸铁锂可支持高倍率快速充电，充电时间短，充电效率高。
4. 高能量密度：磷酸铁锂的能量密度较高，常用于电动车、太阳能储能和应急备用电源等领域。
磷酸铁锂的技术参数包括电压、容量、内阻等。
其电压为3.2V，容量可根据不同需求而定，一般在100Ah左右。
内阻小，通常在2mΩ以下。
磷酸铁锂电池的应用领域广泛，特别是在电动车领域得到了广泛应用，在音响设备、无线通讯、移动电源等领域也有应用。
锂离子电池中磷酸铁锂正极材料中锂的占比-概述说明以及解释
锂离子电池中磷酸铁锂正极材料中锂的占比-概述说明以及解释1.引言1.1 概述概述锂离子电池作为当前最为广泛应用的可重复充放电电池系统之一，其在移动通信、电动汽车以及可再生能源等领域具有重要的应用前景。
而锂离子电池的性能主要由正极材料、负极材料以及电解液等组成。
其中，磷酸铁锂作为一种重要的正极材料，因其具有较高的电化学稳定性、良好的循环寿命以及较低的成本而备受关注。
磷酸铁锂正极材料中锂的占比是一个关键的参数，它决定了电池性能的重要指标，如容量、循环寿命、安全性等。
研究锂在磷酸铁锂正极材料中的占比对于理解锂离子电池的工作原理、优化电池性能以及探索新型正极材料具有重要意义。
本文将对锂离子电池中磷酸铁锂正极材料中锂的占比进行深入研究和分析。
首先，我们将介绍锂离子电池的背景，包括其发展历程和应用范围。
然后，我们将详细讨论磷酸铁锂正极材料的特点，包括其结构、电化学性质以及制备方法。
接下来，我们将重点关注锂在磷酸铁锂正极材料中的占比，并探究其与电池性能之间的关系。
最后，我们将就锂占比对锂离子电池性能的影响进行总结，并展望可能的改进措施和未来发展方向。
通过深入分析锂在磷酸铁锂正极材料中的占比，本文旨在为锂离子电池的研究和应用提供一定的理论参考和实践指导。
同时，通过探讨锂占比对电池性能的影响，我们将推动锂离子电池的性能提升，促进其在更广泛领域的应用。
1.2文章结构文章结构是指文章的整体布局和组织方式，通常由引言、正文和结论三部分组成。
引言部分主要介绍研究的背景和目的，正文部分详细论述研究的内容，结论部分总结研究的结果和未来发展方向。
在本文中，文章结构可以按照以下内容进行编写：1.2 文章结构本文将分为三个主要部分，包括引言、正文和结论。
引言部分将简要介绍锂离子电池中磷酸铁锂正极材料中锂的占比的研究背景和目的。
首先，我们将概述锂离子电池的发展和应用现状，说明其在电动汽车和可再生能源等领域的重要性。
然后，我们将说明磷酸铁锂作为一种常用的正极材料的特点，包括其优势和缺点。
磷酸铁锂材料的各项参数指标对电池的影响分析
刘昊 技术中心研发主管 万向电动汽车有限公司
内容
➢ LFP的各项参数对电池性能的影响 ➢ 5款材料的性能列表
物性参数对电池性能的影响
➢ 比表面积——电化学性能&加工性能 通常情况下，对于大多数企业所采用的草酸亚铁+有机碳分解的工艺路线，LFP的
比表面积与碳含量呈线性关系。 比表面积太小，说明材料的碳包覆量不够，直接体现是电池内阻偏高、放电平台低、
物性参数对电池性能的影响
➢ 粒度分布——加工性能 从大量的制浆经验以及行业同行的交流反馈来看，粒度分布几
乎决定了磷酸铁锂材料的加工性能，其关键指标是D50。 钴酸锂、锰酸锂10um ≤D50 ≤ 20um，匀浆涂布没有任何问题；
磷酸铁锂根据厂家不同的工艺，基本分两种： A:1um ≤D50 ≤ 2.5um，(大多数厂商) B: 3.5um ≤D50 ≤ 8um，（少数厂商） 以上两种材料，B的加工性能要好于A。 颗粒越小，同等质量的材料的颗粒数量越多，同样的工艺条件下
153
134
3.3V以上0.5C放电效率 91.2% 88%
89%
3.3-3.2V 0.5C放电效率
2%
3%
2%
3.3V以上1C放电效率
86.6% 86.6% 86%
3.2V以上1C放电效率
90.6% 89.7% 89.1%
D 18.5 0.79 1.66 6.84 18.82
157 153 150 93% 1.4% 89% 93%
分散越困难。
➢ 克容量
电化学性能 参数
克容量是决定电池成本的重要因素，因为所有的辅料 都要根据正极材料的质量来配制。
通过长期的测试统计，我们发现大多数企业材料的首 次充电克容量都能达到155~160mAh/g，但放电克容量则 千差万别，这取决于材料本身的倍率性能。
鹏辉公司生产的磷酸铁锂材料指标
鹏辉公司生产的磷酸铁锂材料指标如下：松装密度： 0.60--0.70 g/cm3振实密度： 1.30--1.50g/cm3比容量： 120--130mAh/g亚铁含量： 29.5--30.5％粒径： D50=1.89um比表面积： 20.0--26.0m2/g月产量：5000Kg锂离子电池的性能主要取决于所用电池内部材料的结构和性能。
这些电池内部材料包括负极材料、电解质、隔膜和正极材料等。
其中正、负极材料的选择和质量直接决定锂离子电池的性能与价格。
因此廉价、高性能的正、负极材料的研究一直是锂离子电池行业发展的重点。
负极材料一般选用碳材料，目前的发展比较成熟。
而正极材料的开发已经成为制约锂离子电池性能进一步提高、价格进一步降低的重要因素。
在目前的商业化生产的锂离子电池中，正极材料的成本大约占整个电池成本的40％左右，正极材料价格的降低直接决定着锂离子电池价格的降低。
对锂离子动力电池尤其如此。
比如一块手机用的小型锂离子电池大约只需要5克左右的正极材料，而驱动一辆公共汽车用的锂离子动力电池可能需要高达500千克的正极材料。
衡量锂离子电池正极材料的好坏，大致可以从以下几个方面进行评估：（1）正极材料应有较高的氧化还原电位，从而使电池有较高的输出电压；（2）锂离子能够在正极材料中大量的可逆地嵌入和脱嵌，以使电池有高的容量；（3）在锂离子嵌入/脱嵌过程中，正极材料的结构应尽可能不发生变化或小发生变化，以保证电池良好的循环性能；（4）正极的氧化还原电位在锂离子的嵌入/脱嵌过程中变化应尽可能小，使电池的电压不会发生显著变化，以保证电池平稳地充电和放电；（5）正极材料应有较高的电导率，能使电池大电流地充电和放电；（6）正极不与电解质等发生化学反应；（7）锂离子在电极材料中应有较大的扩散系数，便于电池快速充电和放电；（8）价格便宜，对环境无污染。
锂离子电池正极材料一般都是锂的氧化物。
研究得比较多的有LiCoO2，LiNiO2，LiMn2O4，LiFePO4和钒的氧化物等。
磷酸铁锂材料物化性能对电池性能的影响

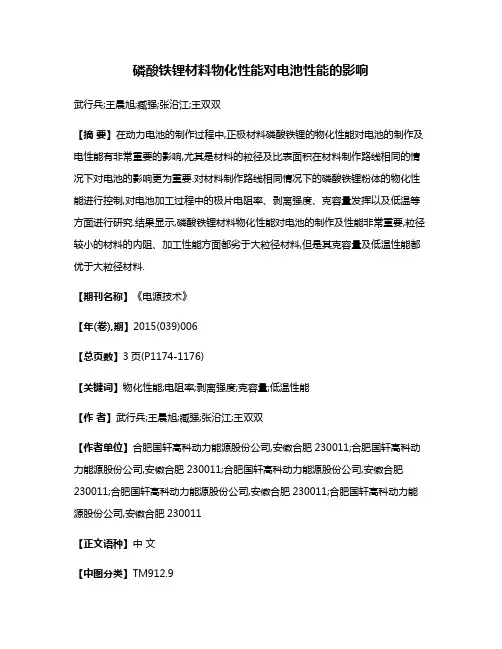

磷酸铁锂材料物化性能对电池性能的影响武行兵;王晨旭;臧强;张沿江;王双双【摘要】在动力电池的制作过程中,正极材料磷酸铁锂的物化性能对电池的制作及电性能有非常重要的影响,尤其是材料的粒径及比表面积在材料制作路线相同的情况下对电池的影响更为重要.对材料制作路线相同情况下的磷酸铁锂粉体的物化性能进行控制,对电池加工过程中的极片电阻率、剥离强度、克容量发挥以及低温等方面进行研究.结果显示,磷酸铁锂材料物化性能对电池的制作及性能非常重要,粒径较小的材料的内阻、加工性能方面都劣于大粒径材料,但是其克容量及低温性能都优于大粒径材料.【期刊名称】《电源技术》【年(卷),期】2015(039)006【总页数】3页(P1174-1176)【关键词】物化性能;电阻率;剥离强度;克容量;低温性能【作者】武行兵;王晨旭;臧强;张沿江;王双双【作者单位】合肥国轩高科动力能源股份公司,安徽合肥230011;合肥国轩高科动力能源股份公司,安徽合肥230011;合肥国轩高科动力能源股份公司,安徽合肥230011;合肥国轩高科动力能源股份公司,安徽合肥230011;合肥国轩高科动力能源股份公司,安徽合肥230011【正文语种】中文【中图分类】TM912.9进入新世纪以来，能源和环境污染问题已经成为国际热点问题，而且随着汽车工业的发展，汽车普及率逐年提高，进一步加剧了能源和污染问题。
新能源汽车的诞生在一定程度上能够缓解目前能源危机，同样也能够降低环境污染[1]。
近年来，在全世界范围内，都掀起了一股新能源汽车研究的热潮，越来越多的新能源汽车出现在人们的视野中。
目前运用最为广泛的新能源汽车的核心部件就是动力电池，所以，动力电池的发展是制约新能源汽车的关键问题。
目前，锂离子电池作为动力电池的主流选择已经受到了国内外专家的广泛认同，而作为锂离子电池的核心正极材料，目前锰酸锂(LiMn2O4)、镍钴酸锂(LiNixCo1－xO2)、镍钴锰酸锂(LiNixCoyMn1－x－yO2)、磷酸铁锂(LiFePO4)等正极材料研究较多[2]。
鹏辉公司生产的磷酸铁锂材料指标
鹏辉公司生产的磷酸铁锂材料指标如下：松装密度： 0.60--0.70 g/cm3振实密度： 1.30--1.50g/cm3比容量： 120--130mAh/g亚铁含量： 29.5--30.5％粒径： D50=1.89um比表面积： 20.0--26.0m2/g月产量：5000Kg锂离子电池的性能主要取决于所用电池内部材料的结构和性能。
这些电池内部材料包括负极材料、电解质、隔膜和正极材料等。
其中正、负极材料的选择和质量直接决定锂离子电池的性能与价格。
因此廉价、高性能的正、负极材料的研究一直是锂离子电池行业发展的重点。
负极材料一般选用碳材料，目前的发展比较成熟。
而正极材料的开发已经成为制约锂离子电池性能进一步提高、价格进一步降低的重要因素。
在目前的商业化生产的锂离子电池中，正极材料的成本大约占整个电池成本的40％左右，正极材料价格的降低直接决定着锂离子电池价格的降低。
对锂离子动力电池尤其如此。
比如一块手机用的小型锂离子电池大约只需要5克左右的正极材料，而驱动一辆公共汽车用的锂离子动力电池可能需要高达500千克的正极材料。
衡量锂离子电池正极材料的好坏，大致可以从以下几个方面进行评估：（1）正极材料应有较高的氧化还原电位，从而使电池有较高的输出电压；（2）锂离子能够在正极材料中大量的可逆地嵌入和脱嵌，以使电池有高的容量；（3）在锂离子嵌入/脱嵌过程中，正极材料的结构应尽可能不发生变化或小发生变化，以保证电池良好的循环性能；（4）正极的氧化还原电位在锂离子的嵌入/脱嵌过程中变化应尽可能小，使电池的电压不会发生显著变化，以保证电池平稳地充电和放电；（5）正极材料应有较高的电导率，能使电池大电流地充电和放电；（6）正极不与电解质等发生化学反应；（7）锂离子在电极材料中应有较大的扩散系数，便于电池快速充电和放电；（8）价格便宜，对环境无污染。
锂离子电池正极材料一般都是锂的氧化物。
研究得比较多的有LiCoO2，LiNiO2，LiMn2O4，LiFePO4和钒的氧化物等。
磷酸铁锂理论知识
磷酸铁锂理论知识引言能源问题与环境问题日趋严重，现阶段使用的石化能源也会在未来中使用殆尽，寻找新的替代能源是现在的重点。
伴随人们节能意识的加强，电动车和混合电动车以及动力电源等也得到了迅猛的发展。
目前,电动车或混合电动车中主要使用的铅酸和镍氢电池使用寿命短,容易污染环境;而锂离子电池以其优良的性能,一经发现就受到广泛的关注,具有取代铅酸和镍氢电池做电动车或混合电动车电源的绝对优势。
锂离子电池锂离子电池作为一种高性能的二次绿色电池, 具有高电压、高能量密度(包括体积能量、质量比能量)、低的自放电率、宽的使用温度范围、长的循环寿命、环保、无记忆效应以及可以大电流充放电等优点，是未来几年最有潜力的电源电池，但是制约锂离子电池大量推广工业化的瓶颈之一就是正极材料，在要求锂离子电池上述优点稳定性的前提下，价格和资源问题也是不可忽视的重要因素。
目前研究最广泛的正极材料有LiCoO2、LiNiO2 以及LMin2O4等, 但由于钴有毒且资源有限, 镍酸锂制备困难, 锰酸锂的循环性能和高温性能差等因素, 制约了它们的应用和发展。
因此, 开发新型高能廉价的正极材料对锂离子电池的发展至关重要。
1997年,Goodenough等首次报道了具有橄榄石结构的磷酸铁锂可以用作锂电池以来，引起了广泛的关注和大量的研究，磷酸铁锂具有170mAh/g的理论比容量和3.5V的对锂充电平台，与上述传统的锂电池材料相比，具有原料来源广泛，成本低，无环境污染，循环性能好，热稳定性好，安全性能突出等优点，是动力型锂离子电池的理想正极材料。
一、LiFePO4的结构和性能LiFePO4具有橄榄石结构，正交晶系，其空间群是Pmnb型。
O原子以稍微扭曲的六方紧密堆积方式排列，只能为Li+提供有限的通道，使得室温下Li+在其中的迁移速率很小。
Li与Fe原子填充O原子八面体空隙中。
P占据了O原子四面体空隙。
一个FeO6八面体与两个LiO6八面体共棱；由于近乎六方堆积的氧原子的紧密排列, 使得锂离子只能在二维平面上进行脱嵌, 也因此具有了相对较高的理论密度( 3.6 g/ cm 3 )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4款优秀的磷酸铁锂材料的性能表
统计项目 比表面积 振实密度 D10 D50 D90 A B C D 18.5 0.79 1.66 6.84 18.82 9.17 12.18 13.87 1.32 1.116 1.1258 1.28 1.18 1.59 1.73 1.97 3.76 2.9 4.02 8.68 扣电数据 测试条件：2.0V~4.2V, 35℃恒温 154 162 151 0.2C 首次充电容量 147 156 140 0.5C放电最高值 143 153 134 1C放电最高值 91.2% 88% 89% 3.3V以上0.5C放电效率 2% 3% 2% 3.3-3.2V 0.5C放电效率 86.6% 86.6% 86% 3.3V以上1C放电效率
磷酸铁锂材料的各项参数指标 对电池的影响
刘昊 技术中心研发主管 万向电动汽车有限公司
内 容
LFP的各项参数对电池性能的影响
5款材料的性能列表
物性参数对电池性能的影响
比表面积——电化学性能&加工性能
通常情况下，对于大多数企业所采用的草酸亚铁 +有机碳分解的工艺路线， LFP的 比表面积与碳含量呈线性关系。 比表面积太小，说明材料的碳包覆量不够，直接体现不佳、循环性能不好。
比表面积过大，说明材料的碳包覆量过高或者粒度呈纳米级。直接的体现是材料的 电化学性能极好，但活性高、易团聚、难分散、极片加工困难。 经过材料企业与电池企业的长期磨合，目前比表面积控制在 15±2 m2/g较为合适 ,
能兼顾电化学性能和加工性能。
当然也有例外，对于其他的工艺路线而言，这一套标准未必适用。如果材料加工性 能特别好，比表面积可以更大一些；也有少数企业通过降低碳含量以减小比表面积，同 时通过离子掺杂来弥补碳含量减少对倍率性能造成的负面影响。
钴酸锂、锰酸锂10um ≤D50 ≤ 20um，匀浆涂布没有任何问题；
磷酸铁锂根据厂家不同的工艺，基本分两种： A:1um ≤D50 ≤ 2.5um，(大多数厂商) B: 3.5um ≤D50 ≤ 8um，（少数厂商） 以上两种材料，B的加工性能要好于A。 颗粒越小，同等质量的材料的颗粒数量越多，同样的工艺条件下 分散越困难。
材料的倍率性能是否足够好，能否将容量都发挥出来。
电化学性能
倍率性能 磷酸铁锂材料的倍率性能及其重要，决定了 电池产品的内阻、平台、循环、低温、倍率。 如果扣试电池做得好，可以直接通过扣式电 池评估材料的倍率性能。
如果通过扣式电池判断LFP材料的倍率性能
不同材料在扣式电池中1C充放电的电压曲线
电化学性能 参数
克容量 克容量是决定电池成本的重要因素，因为所有的辅料
都要根据正极材料的质量来配制。
通过长期的测试统计，我们发现大多数企业材料的首 次充电克容量都能达到 155~160mAh/g ，但放电克容量则 千差万别，这取决于材料本身的倍率性能。 换句话说，大多数材料的克容量都是足够的，只是看
157 153 150 93% 1.4% 89%
3.2V以上1C放电效率
90.6%
89.7%
89.1%
93%
4款优秀的磷酸铁锂材料的性能表
克容量 倍率性能 加工性能
A
B C D
*****
***** **** *****
*****
***** ***** *****
*****
*** ***** *****
物性参数对电池性能的影响
振实密度——极片压实密度 振实密度会对极片的压实密度产生一定影响， 最终体现在电池的能量密度上。振实密度只是材 料形貌和粒度分布的外在表现，不是决定材料和 电池性能的主因。
物性参数对电池性能的影响
粒度分布——加工性能
从大量的制浆经验以及行业同行的交流反馈来看，粒度分布几 乎决定了磷酸铁锂材料的加工性能，其关键指标是D50。
