卫星云图的识别和图像的物理意义培训课件
卫星云图的识别 和图像的物理意义
卫星云图的基本特征
一、可见光云图的特征 二、红外云图的特征 三、可见光云图与红外云图的比较 四、水汽图特征
气象卫星图象识别和分析的基础
弄清遥感仪器的观测通道、特征及用途 以2004年10月19日发射成功的FY-2C 为例
通道 CH1 CH2 CH3 CH4 CH5
可见光云图上的色调
反照率最大 （最白）
积雨云 （Cb）
反照率较大 （白）
反照率大 （灰白）
多层云 高山积雪 厚卷云
薄中高云
反照率小 （灰色）
沙漠 晴天积云 陆地单独 出现卷云
反照率较小 （较黑）
草地 森林
反照率最 小
（最黑）
海洋
注：在电视上看到的海洋是蓝色、陆地是绿色，是伪彩色。根据相 同的反照率加一种颜色。
而反射太阳辐射取决于入射到目 标物的太阳辐射及目标物的反照率两 个因素。
反照率对可见光云图上色调的影响： 在一定的太阳高度角下，物体反
照率越大，它的色调就越白；反照率 越小，色调越暗。
太阳高度角对可见光云图上色调的影响： 在可见光云图上，目标物的色调还
与太阳高度角有关，太阳高度角高，光 照条件好，图片色调越亮。
例如：气旋、台风、是涡旋结构 锋面、急流、赤道辐合带等为带状云系。
水汽图
以6.7微米为中心的吸收带是水汽强吸 收带，在这一带内，水汽一面吸收来自 下面的辐射，同时又以自身温度发射红 外辐射。如果大气中水汽含量愈多，吸 收来自下面的红外辐射愈多。达到卫星 的辐射愈少，由这一吸收带得出的图象 称为水汽图。
通常在水汽图上色调愈白，表示水 汽愈多，色调愈黑，水汽越少。
卫星
Skyscraper
Tree
卫星云图的基本特征
一、可见光云图的特征 二、红外云图的特征 三、可见光云图与红外云图的比较 四、水汽图特征
气象卫星图象识别和分析的基础
弄清遥感仪器的观测通道、特征及用途 以2004年10月19日发射成功的FY-2C 为例
通道 CH1 CH2 CH3 CH4 CH5
可见光云图上的色调
反照率最大 （最白）
积雨云 （Cb）
反照率较大 （白）
反照率大 （灰白）
多层云 高山积雪 厚卷云
薄中高云
反照率小 （灰色）
沙漠 晴天积云 陆地单独 出现卷云
反照率较小 （较黑）
草地 森林
反照率最 小
（最黑）
海洋
注：在电视上看到的海洋是蓝色、陆地是绿色，是伪彩色。根据相 同的反照率加一种颜色。
而反射太阳辐射取决于入射到目 标物的太阳辐射及目标物的反照率两 个因素。
反照率对可见光云图上色调的影响： 在一定的太阳高度角下，物体反
照率越大，它的色调就越白；反照率 越小，色调越暗。
太阳高度角对可见光云图上色调的影响： 在可见光云图上，目标物的色调还
与太阳高度角有关，太阳高度角高，光 照条件好，图片色调越亮。
例如：气旋、台风、是涡旋结构 锋面、急流、赤道辐合带等为带状云系。
水汽图
以6.7微米为中心的吸收带是水汽强吸 收带，在这一带内，水汽一面吸收来自 下面的辐射，同时又以自身温度发射红 外辐射。如果大气中水汽含量愈多，吸 收来自下面的红外辐射愈多。达到卫星 的辐射愈少，由这一吸收带得出的图象 称为水汽图。
通常在水汽图上色调愈白，表示水 汽愈多，色调愈黑，水汽越少。
卫星
Skyscraper
Tree
卫星云图分析
19
表2 一些主要云和地面目标物的反照率
云和地面目标物
积雨云 积雨云 卷层云 积云，层积云 层积云 层云 沙漠 层积云 积雪 层云 卷云 卷层云 晴天积云 中云(高层高积云) 沙地 沙地和矮树林 植被 海洋,湖泊,河流
主要特征
大而厚 小，云顶在六公里左右 厚，下面有中低云和降水 陆地上，云量>80% 陆地上，云量>80% 厚，出现在洋面上，云厚约0.5公里 白砂 洋面成片 旧雪,已有3-7天,大部分在森林地区 新雪 薄洋面上 薄,单独出在陆地上. 单独在陆地上 陆地上云量 云量>80% 中等厚度 谷地、平原、坡地，
2
我国成功发射“风云二号”D气象 卫星
2006年12月8日，北京时间8 日8时53分，我国在西昌卫星 发射中心用“长征三号甲”运 载火箭，成功将“风云二号” Ｄ气象卫星送入预定轨道。 经过一系列控制，卫星将最终 定点于东经86.5度赤道上空。
3
2006年12月8日 我国成功发射“风云二号”D气象卫4
在GMS云图上，我国处于观测区的西北边缘，不仅云图畸变很大，还不能看 到从西边过来的天气系统。而从西伯利亚南下的冷空气，从西藏高原上东移 的天气系统以及从印度洋上北上的暖湿气流都对我国天气有十分重要影响。
有了风云二号气象卫星以后，从我国西面过来的天气系统将处于它的监 视范围之内。 风云二号气象卫星的导风资料，将填补印度洋上的广大资料空白区。
27
图1 可见光和红外云图的比较
可见光云图的西北侧E处色调很暗，这是因在该处太阳高度角太低，光照不足 之故；图上，越往东南，太阳高度角越大，云色调越白。 相应在红外云图上E处，由于该时已是深秋时刻，地表的温度较低，显现较浅 的色调。图中A—B为白色卷云带，之下为中低云区，之南M处为较厚的中低云 区。在红外云图上，越往南，温度越高，色调越暗。
表2 一些主要云和地面目标物的反照率
云和地面目标物
积雨云 积雨云 卷层云 积云，层积云 层积云 层云 沙漠 层积云 积雪 层云 卷云 卷层云 晴天积云 中云(高层高积云) 沙地 沙地和矮树林 植被 海洋,湖泊,河流
主要特征
大而厚 小，云顶在六公里左右 厚，下面有中低云和降水 陆地上，云量>80% 陆地上，云量>80% 厚，出现在洋面上，云厚约0.5公里 白砂 洋面成片 旧雪,已有3-7天,大部分在森林地区 新雪 薄洋面上 薄,单独出在陆地上. 单独在陆地上 陆地上云量 云量>80% 中等厚度 谷地、平原、坡地，
2
我国成功发射“风云二号”D气象 卫星
2006年12月8日，北京时间8 日8时53分，我国在西昌卫星 发射中心用“长征三号甲”运 载火箭，成功将“风云二号” Ｄ气象卫星送入预定轨道。 经过一系列控制，卫星将最终 定点于东经86.5度赤道上空。
3
2006年12月8日 我国成功发射“风云二号”D气象卫4
在GMS云图上，我国处于观测区的西北边缘，不仅云图畸变很大，还不能看 到从西边过来的天气系统。而从西伯利亚南下的冷空气，从西藏高原上东移 的天气系统以及从印度洋上北上的暖湿气流都对我国天气有十分重要影响。
有了风云二号气象卫星以后，从我国西面过来的天气系统将处于它的监 视范围之内。 风云二号气象卫星的导风资料，将填补印度洋上的广大资料空白区。
27
图1 可见光和红外云图的比较
可见光云图的西北侧E处色调很暗，这是因在该处太阳高度角太低，光照不足 之故；图上，越往东南，太阳高度角越大，云色调越白。 相应在红外云图上E处，由于该时已是深秋时刻，地表的温度较低，显现较浅 的色调。图中A—B为白色卷云带，之下为中低云区，之南M处为较厚的中低云 区。在红外云图上，越往南，温度越高，色调越暗。
卫星气象学课件：第5章 卫星云图分析基础0-1
5、微波（MV）图像，即地气系统在微波段（1mm~10cm; 3~300GHz）发射及散射辐射的图像，微波的频率范围较宽， 常用的有19、22、37、85GHz等频率的水平和垂直极化通 道，业务上常用的微波图像大多是由多通道组合反演得到的 产品图像
卫星云图分析的主要内容有：
1) 区分不同通道的云图，即是可见光还是红外云图？
27
表5.1是各种云和地面目标物体的反照率，
可见：
①水面的反照率最低，厚的积雨云最大； ②积雪与云的反照率十分接近，所以仅从可见 光云图上的色调难以区别云和积雪； ③薄卷云与晴天积云、沙地的反照率也很接近， 也不易区别它们。
太阳耀斑区
水体反照率小在云图 上呈黑色。但是，如果太 阳光从水面单向反射到卫 星仪器内，在可见光云图 上会出现一片色调较浅的 区域，或是小而明亮的区， 这些区称做太阳耀斑区； 它表明水面有微波或水面 平静。
可见光图像的黑白程度表示地球和大气中各种云对可 见的太阳光的反射辐射强度（主要决定于物体的反射 率），故其观测原理与照相原理相似。
较黑色调代表低亮度（低反照率辐射强度）
较亮色调……
L
L ()
E ()sun
其中Eλ（∞）是入射大气顶的辐射，通常可以当作定值， ρL（λ）地面反照率，μsun是太阳天顶角的余弦。
太阳高度角对可见光云图上色调的影响
太阳高度角对可见光云图上色调的影响
太阳高度角对可见光云图上色调的影响
太阳高度角对可见光云图上色调的影响
青海湖
L
CR A
D T
1975年8月14日9：00（UTC）的可见光图像
可见光云图解释中存在的问题
1 区分云与地面雪盖：都较为白亮，容易混淆
…因此关于地表状况的地理知识在云图解释中极其重要。 山脉上覆盖的积雪在黑色无雪的山谷衬托下表现出白色 和树枝状。另外，与云不同，地面雪盖是准静止的，利 用动画显示的图像可以区分
卫星云图分析的主要内容有：
1) 区分不同通道的云图，即是可见光还是红外云图？
27
表5.1是各种云和地面目标物体的反照率，
可见：
①水面的反照率最低，厚的积雨云最大； ②积雪与云的反照率十分接近，所以仅从可见 光云图上的色调难以区别云和积雪； ③薄卷云与晴天积云、沙地的反照率也很接近， 也不易区别它们。
太阳耀斑区
水体反照率小在云图 上呈黑色。但是，如果太 阳光从水面单向反射到卫 星仪器内，在可见光云图 上会出现一片色调较浅的 区域，或是小而明亮的区， 这些区称做太阳耀斑区； 它表明水面有微波或水面 平静。
可见光图像的黑白程度表示地球和大气中各种云对可 见的太阳光的反射辐射强度（主要决定于物体的反射 率），故其观测原理与照相原理相似。
较黑色调代表低亮度（低反照率辐射强度）
较亮色调……
L
L ()
E ()sun
其中Eλ（∞）是入射大气顶的辐射，通常可以当作定值， ρL（λ）地面反照率，μsun是太阳天顶角的余弦。
太阳高度角对可见光云图上色调的影响
太阳高度角对可见光云图上色调的影响
太阳高度角对可见光云图上色调的影响
太阳高度角对可见光云图上色调的影响
青海湖
L
CR A
D T
1975年8月14日9：00（UTC）的可见光图像
可见光云图解释中存在的问题
1 区分云与地面雪盖：都较为白亮，容易混淆
…因此关于地表状况的地理知识在云图解释中极其重要。 山脉上覆盖的积雪在黑色无雪的山谷衬托下表现出白色 和树枝状。另外，与云不同，地面雪盖是准静止的，利 用动画显示的图像可以区分
卫星云图
色调强化卫星云图亦是属于红外线卫星云图的一种，其为针对对流云所设计，主要目的为突显对流现象。对 流越强，云顶发展越高，云顶温度越冷（详细请参考资料来源所提供之连结）。
可见光和红外云图还同时提供了大量无云覆盖区的地面信息。可见光云图可反映地表裸地、岩石、森林、作 物、草场、湖泊等不同覆盖物的反照车特性，而红外则可反映地表和海洋表面的热力学温度。因此云图也被广泛 应用于社会经济活动的许多方面，如作物产量预报，森林火灾监测，海洋渔区的确定等。
图像处理
有时在卫星红外云图分析时需要知道云顶的温度，例如，在估计对流云的降水量分布时，需要知道低温的云 区范围。卫星云图的增强显示装置，可以将红外云图显示成7～9个不同黑白色调的图像，其中每一色调表示一个 确定的温度范围，由此可以看出云顶温度（或云顶高度）的分布。有时为了某种特殊需要，也可使用此装置将某 一个或某几个温度范围的区域显著地突出出来。如果将这种装置的黑白显示器改为彩色显示器，就可以得到不同 颜色表示不同温度范围的彩色云图，叫做伪彩色云图。
卫星云图
由气象卫星自上而下观测到的地球上的云层覆盖和地表 面特征的图像
01 简介
03 识别方法
目录
02 分类 04 应用
05 分辨率
07 图像分析
目录
06 图像处理 08 研究发展
卫星云图（学名：satellite cloud imagery），由气象卫星自上而下观测到的地球上的云层覆盖和地表面 特征的图像。接收的云图主要有红外云图、可见光云图及水汽图等。利用卫星云图可以识别不同的天气系统，确 定它们的位置，估计其强度和发展趋势，为天气分析和天气预报提供依据。在海洋、沙漠、高原等缺少气象观测 台站的地区，卫星云图所提供的资料，弥补了常规探测资料的不足，对提高预报准确率起了重要作用。
可见光和红外云图还同时提供了大量无云覆盖区的地面信息。可见光云图可反映地表裸地、岩石、森林、作 物、草场、湖泊等不同覆盖物的反照车特性，而红外则可反映地表和海洋表面的热力学温度。因此云图也被广泛 应用于社会经济活动的许多方面，如作物产量预报，森林火灾监测，海洋渔区的确定等。
图像处理
有时在卫星红外云图分析时需要知道云顶的温度，例如，在估计对流云的降水量分布时，需要知道低温的云 区范围。卫星云图的增强显示装置，可以将红外云图显示成7～9个不同黑白色调的图像，其中每一色调表示一个 确定的温度范围，由此可以看出云顶温度（或云顶高度）的分布。有时为了某种特殊需要，也可使用此装置将某 一个或某几个温度范围的区域显著地突出出来。如果将这种装置的黑白显示器改为彩色显示器，就可以得到不同 颜色表示不同温度范围的彩色云图，叫做伪彩色云图。
卫星云图
由气象卫星自上而下观测到的地球上的云层覆盖和地表 面特征的图像
01 简介
03 识别方法
目录
02 分类 04 应用
05 分辨率
07 图像分析
目录
06 图像处理 08 研究发展
卫星云图（学名：satellite cloud imagery），由气象卫星自上而下观测到的地球上的云层覆盖和地表面 特征的图像。接收的云图主要有红外云图、可见光云图及水汽图等。利用卫星云图可以识别不同的天气系统，确 定它们的位置，估计其强度和发展趋势，为天气分析和天气预报提供依据。在海洋、沙漠、高原等缺少气象观测 台站的地区，卫星云图所提供的资料，弥补了常规探测资料的不足，对提高预报准确率起了重要作用。
卫星云图的识别
卫星云图的识别一、卫星云图的分类卫星云图可以根据卫星所接受的波长范围分为三类：1.红外图像（ IR）：波长区间 10.5 至 12.5um2.可见光图像（ VIS）：波长区间 0.4 —1.1um3.水汽图像（ WV）：波长区间 5.7 至 7.1um红外云图红外云图的色调决定于物体的温度，反映了地面和云面的红外辐射或温度的分布。
浅色调表示红外辐射小，温度低；暗色调表示红外辐射大，温度高。
所以云顶高度越高，其温度越低，云的色调越白。
红外云图的优点是可区分不同层次的云。
缺点是因为温度相近的关系，不能区分地面和低云。
可见光云图可见光云图中亮度与星下底物表面的反照率相关很好。
图像较黑的色调代表低的亮度（低的反射辐射强度）；较亮的色调代表高亮度。
高反照率的云，云厚度大，云中水含量高，云滴的平均尺度小；低反照率的云，云厚度小，云中水含量低，云滴的平均尺度大。
可见光云图的优点是分辨率高，可区分地面和低云，云的纹理清晰。
缺点很明显，因为仅靠目标物反射，所以夜间资料不可用。
水汽云图波长 6-7um 附近是以水汽为吸收体的一个谱区。
在强吸收带中，到达卫星的辐射主要来自对流层上部。
水汽图像和红外图像一样，把接收到的辐射转换为温度来显示。
对流层上部高湿区显的亮（冷），低湿区显得暗（暖）。
即使对流层上部很干燥，近地层大气仍然可能很湿。
水汽云图优点是，可提供大气水平运动信息。
缺点是其主要反映了 400hPa-600hPa的水汽，对于其他吸收谱区无法显示。
二、云图识别判据：在卫星云图上，云的识别可以根据以下六个判据：结构型式、范围大小、边界形状、色调、暗影和纹理。
1结构形式在云图上，所谓结构型式是指目标物对光的不同强弱的反射或其辐射的发射所形成的不同明暗程度物象点的分布式样，这些物象点的分布可以是有组织的，也可以是散乱的，即表现为一定的结构型式。
卫星云图上云的结构型式有带状、涡旋状、团状（块）、细胞状和波状等。
由云的结构型式有助于识别云的种类和云的形成过程，如：冬季洋面的开口细胞状云系，是由积云或浓积云组成，它是冷空气到达洋面受海面加热变性而形成的；大尺度的带状云系主要是由高层云和高积云组成的；团状云块一般是积雨云等。

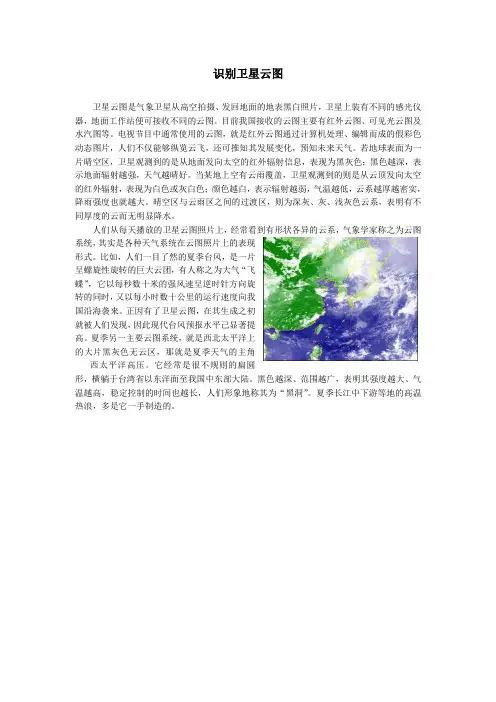

如何识别卫星云图
识别卫星云图卫星云图是气象卫星从高空拍摄、发回地面的地表黑白照片，卫星上装有不同的感光仪器，地面工作站便可接收不同的云图。
目前我国接收的云图主要有红外云图、可见光云图及水汽图等。
电视节目中通常使用的云图，就是红外云图通过计算机处理、编辑而成的假彩色动态图片，人们不仅能够纵览云飞，还可推知其发展变化，预知未来天气。
若地球表面为一片晴空区，卫星观测到的是从地面发向太空的红外辐射信息，表现为黑灰色；黑色越深，表示地面辐射越强，天气越晴好。
当某地上空有云雨覆盖，卫星观测到的则是从云顶发向太空的红外辐射，表现为白色或灰白色；颜色越白，表示辐射越弱，气温越低，云系越厚越密实，降雨强度也就越大。
晴空区与云雨区之间的过渡区，则为深灰、灰、浅灰色云系，表明有不同厚度的云而无明显降水。
人们从每天播放的卫星云图照片上，经常看到有形状各异的云系，气象学家称之为云图系统，其实是各种天气系统在云图照片上的表现形式。
比如，人们一目了然的夏季台风，是一片呈螺旋性旋转的巨大云团，有人称之为大气“飞蝶”，它以每秒数十米的强风速呈逆时针方向旋转的同时，又以每小时数十公里的运行速度向我国沿海袭来。
正因有了卫星云图，在其生成之初就被人们发现，因此现代台风预报水平己显著提高。
夏季另一主要云图系统，就是西北太平洋上的大片黑灰色无云区，那就是夏季天气的主角-----西太平洋高压。
它经常是很不规则的扁圆形，横躺于台湾省以东洋面至我国中东部大陆。
黑色越深、范围越广，表明其强度越大、气温越高，稳定控制的时间也越长，人们形象地称其为“黑洞”。
夏季长江中下游等地的高温热浪，多是它一手制造的。
云图识别
• • • • •
卫星云图主要反映地面、云面的特性， 卫星云图主要反映地面、云面的特性，所 以卫星观测仪器在选取波长时应注意： 以卫星观测仪器在选取波长时应注意： 减少大气对观测的影响： ①减少大气对观测的影响：选用透明的大 气窗区， 气窗区，尽可能避免存有气体吸收和散射 的波段，以达到清楚观测地表或云分布； 的波段，以达到清楚观测地表或云分布；
(2)红外云图上水面与陆地色调的变化 (2)红外云图上水面与陆地色调的变化
• 中高纬度地区： 中高纬度地区： • 冬季:暗 海面 陆面 亮（海温>陆温） 冬季: 海温>陆温） • 夏季:亮 海面 陆面 暗 (陆温>海温) 夏季: 陆温>海温) • 如山东半岛地区就表现为较暗的色调。 如山东半岛地区就表现为较暗的色调。 • 若陆温=或相近水温水陆界线不清楚。 若陆温=或相近水温水陆界线不清楚 水陆界线不清楚。
的等等； 的等等；
• ②区别地表和云，尤其是将云和雪区别开来； 区别地表和云，尤其是将云和雪区别开来； • ③识别不同种类的云，中云还是高云? 积雨云 识别不同种类的云，中云还是高云? • 还是层状云等? 相同之处与不同之处?识别不同 还是层状云等? 相同之处与不同之处? • 类型的地表，是陆地还是水体?如果是积雪，是新 类型的地表，是陆地还是水体?如果是积雪，
二、红外云图的基本特点
• • • • • • • • • •
红外感应器是测量来自云层顶面、陆 红外感应器是测量来自云层顶面、 地表面和水面所发射的红外辐射总量。 地表面和水面所发射的红外辐射总量。这 个总量反映出被测物体表面的冷热情况， 个总量反映出被测物体表面的冷热情况， 并用图像表示出来， 并用图像表示出来，这种图就是红外云图 即在10.5～12.5µm红外谱段 红外谱段， 。即在10.5～12.5µm红外谱段，卫星接 收到的辐射仅与温度有关， 温度有关 收到的辐射仅与温度有关，物体的温度越 卫星接收到的辐射就越大； 高，卫星接收到的辐射就越大；温度越低 辐射越小。将辐射转换为图像， ，辐射越小。将辐射转换为图像，辐射大 用暗的色调表示，辐射越小，色调越白。 用暗的色调表示，辐射越小，色调越白。 这样就得到红外云图。 这样就得到红外云图。
卫星云图云和云型识别PPT课件
第12页/共53页
太阳高度角对可见光云图上色调的影响
半边亮半边暗
第13页/共53页
太阳高度角对可见光云图上色调的影响
第14页/共53页
太阳高度角对可见光云图上色调的影响
第15页/共53页
太阳高度角对可见光云图上色调的影响
第16页/共53页
太阳高度角对可见光云图上色调的影响
第17页/共53页
气象卫星测量6.7μm的红外辐射能主要受大气中水汽含量、水汽在垂直方向中 的位置和水汽层的温度等三个因素影响。
在水汽图上，色调越白表示大气中水汽含量越多，反之就越少。比较水汽图和 红外云图，发现水汽图有以下特点： ①在水汽图上，积雨云和卷云的表现十分清楚，其特征与红外云图类同； ②难以在水汽图上见到地表和低云（低于850hPa），其发射的辐射被大气全部吸收 而不能到达卫星； ③在水汽图上的水汽表现远比红外图上的云区要宽广，因为在没有云的地方仍然有 水汽存在；因此在水汽图上水汽区比云区要连续完整； ④在水汽图上色调浅白的地区是对流层上部的湿区，一般与上升运动相联系；色调 为黑区是大气中的干区，相应于大气中的下沉运动。
因子,要精确推算表面温度,必须消除大气中水汽的 影响.为此将红外观测通道10.5-12.5μm分裂为两个 通道,称为红外分裂窗通道.在这两个窗区通道中, 主要是水汽对红外辐射的吸收,且是不同的,利用这 种差异可以估算大气中的水汽含量,从而用于估算 海面温度.
第23页/共53页
红外图像在红外波段选用的通道 短波红外云图3.55-3.93μm 它位于反射太阳辐射及
可见光云图与红外云图的比较 可见光云图上物像的色调决定于其反照率和太阳高度角，
红外云图上物像的色调决定于它的温度，所以比较这两种 云图，有一些外貌上相差很大，但也有些是十分相似的。
太阳高度角对可见光云图上色调的影响
半边亮半边暗
第13页/共53页
太阳高度角对可见光云图上色调的影响
第14页/共53页
太阳高度角对可见光云图上色调的影响
第15页/共53页
太阳高度角对可见光云图上色调的影响
第16页/共53页
太阳高度角对可见光云图上色调的影响
第17页/共53页
气象卫星测量6.7μm的红外辐射能主要受大气中水汽含量、水汽在垂直方向中 的位置和水汽层的温度等三个因素影响。
在水汽图上，色调越白表示大气中水汽含量越多，反之就越少。比较水汽图和 红外云图，发现水汽图有以下特点： ①在水汽图上，积雨云和卷云的表现十分清楚，其特征与红外云图类同； ②难以在水汽图上见到地表和低云（低于850hPa），其发射的辐射被大气全部吸收 而不能到达卫星； ③在水汽图上的水汽表现远比红外图上的云区要宽广，因为在没有云的地方仍然有 水汽存在；因此在水汽图上水汽区比云区要连续完整； ④在水汽图上色调浅白的地区是对流层上部的湿区，一般与上升运动相联系；色调 为黑区是大气中的干区，相应于大气中的下沉运动。
因子,要精确推算表面温度,必须消除大气中水汽的 影响.为此将红外观测通道10.5-12.5μm分裂为两个 通道,称为红外分裂窗通道.在这两个窗区通道中, 主要是水汽对红外辐射的吸收,且是不同的,利用这 种差异可以估算大气中的水汽含量,从而用于估算 海面温度.
第23页/共53页
红外图像在红外波段选用的通道 短波红外云图3.55-3.93μm 它位于反射太阳辐射及
可见光云图与红外云图的比较 可见光云图上物像的色调决定于其反照率和太阳高度角，
红外云图上物像的色调决定于它的温度，所以比较这两种 云图，有一些外貌上相差很大，但也有些是十分相似的。
