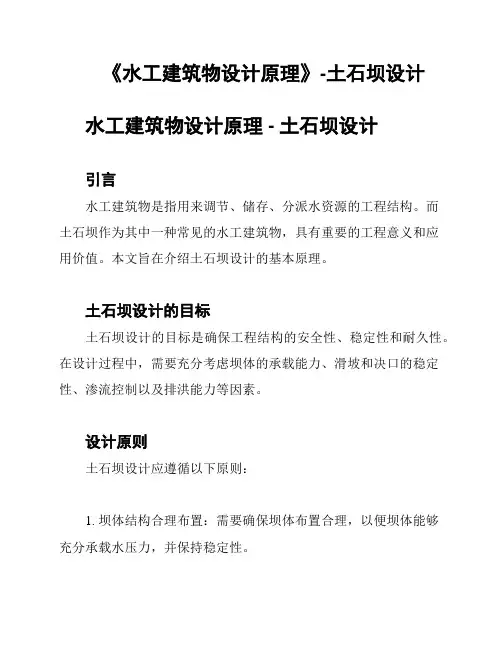

《水工建筑物设计原理》-土石坝设计

《水工建筑物设计原理》-土石坝设计

《水工建筑物设计原理》-土石坝设计水工建筑物设计原理 - 土石坝设计引言水工建筑物是指用来调节、储存、分派水资源的工程结构。

而土石坝作为其中一种常见的水工建筑物,具有重要的工程意义和应用价值。

本文旨在介绍土石坝设计的基本原理。

土石坝设计的目标土石坝设计的目标是确保工程结构的安全性、稳定性和耐久性。

在设计过程中,需要充分考虑坝体的承载能力、滑坡和决口的稳定性、渗流控制以及排洪能力等因素。

设计原则土石坝设计应遵循以下原则:1. 坝体结构合理布置:需要确保坝体布置合理,以便坝体能够充分承载水压力,并保持稳定性。

2. 坝址选择:坝址选择应考虑地质条件、水文条件和河道特征等因素,以确保选择的坝址能满足工程的安全要求。

3. 材料选择:选择适合的土石材料,保证坝体结构的强度和稳定性。

4. 设计和施工阶段的监测:在设计和施工过程中,需要进行监测,及时发现和解决可能出现的问题,确保工程的正常进行。

5. 灌浆加固:对于土石坝的基础和坝体,可以采用灌浆加固的方法,提高工程结构的稳定性和安全性。

设计步骤土石坝设计的主要步骤包括:1. 坝址勘察:对可能的坝址进行勘察,分析地质、水文和河道特征等因素。

2. 设计洪水计算:根据设计洪水条件进行水力计算,确定设计洪水位和泄洪能力。

3. 坝体稳定性计算:进行坝体稳定性计算,考虑坝体受力特点和材料的力学性质。

4. 渗流计算与渗流控制:进行渗流计算,设计渗流控制措施,保证坝体的稳定性。

5. 坝顶和坝基排水设计:设计坝顶和坝基的排水系统,以控制地下水位和渗流压力。

6. 设计图纸和施工方案:根据设计结果,绘制施工图纸,并制定施工方案。

结论土石坝设计的原理包括合理布置坝体结构、选择适当坝址、合理选择土石材料、设计和施工过程的监测以及灌浆加固等。

在设计过程中,需要进行坝址勘察、洪水计算、稳定性计算、渗流计算与控制、排水设计以及制定设计图纸和施工方案等步骤。

通过遵循这些原理和步骤,可以设计出安全、稳定和耐久的土石坝工程。

土石坝课程设计

土石坝课程设计

土石坝课程设计一、引言土石坝是一种常见的水利水电工程建筑物,它由土壤和石块等天然材料构成,用于固定水体和抵抗水流的压力。

土石坝的设计涉及许多方面的知识,包括土壤力学、结构力学、水力学等。

本文将介绍土石坝的课程设计内容,包括设计目标、设计参数、设计方法以及设计结果。

二、设计目标土石坝的设计目标是保证工程的稳定性、安全性和经济性。

具体来说,设计目标包括以下几个方面:1.确定坝体的高度和坝顶宽度,使坝体能够承受水压力和自重力,保证不发生破坏或滑动。

2.确定坝体的坝脚宽度和坡度,使坝体在地基上稳定固定,不发生沉降或渗漏。

3.合理配置坝体的排水系统,确保坝体内部的渗流不会对坝体的稳定性产生不利影响。

4.优化坝体的材料和结构,使得工程的投资和维护成本最小化。

三、设计参数在进行土石坝的设计之前,我们需要确定一系列的设计参数,包括坝高、坝顶宽度、坡度等。

这些参数的确定需要考虑以下几个因素:1.坝体的稳定性:根据土壤的物理力学性质和地基的承载能力,确定坝体的坝高和坝顶宽度,以保证坝体的稳定性。

2.水流的压力:根据设计洪水标准,确定坝体的坝高和坡度,以使得坝体能够承受水流的压力。

3.施工的可行性:考虑施工的条件和设备,确定坝体的坡度和坝脚宽度,以使得施工过程顺利进行。

4.工程的经济性:通过经济性分析,确定合理的设计参数,以使工程的投资和维护成本最小化。

四、设计方法土石坝的设计过程通常包括以下几个步骤:1.地质勘察:通过野外勘察和室内试验,获取地质和地质力学参数,包括土壤的类型、含水量、剪切强度等。

2.坝体的稳定性计算:根据土壤力学原理和结构力学原理,对坝体的稳定性进行计算,确定合适的坝高和坝顶宽度。

3.水流压力计算:根据水力学原理,对水流的压力进行计算,确定合适的坝高和坡度。

4.坝体结构的设计:根据设计参数和建议的安全系数,确定坝体的材料和结构形式,进行坝体的结构设计。

5.施工方案的制定:根据设计参数和施工条件,制定合理的施工方案,确保施工的顺利进行。

水工建筑物-土石坝(第三章)

水工建筑物-土石坝(第三章)

三、设计的基本要求 2.设置防渗和排水设施,控制渗流 土石坝挡水后,在坝体内形成渗流,在饱和
区,土石料承受上浮力,减轻了有效重量;浸水 使c、φ值减小;渗流力对坝坡稳定不利;渗流逸 出时可能引起管涌、流土等渗流破坏。设置防渗 和排水可以控制渗流范围、减小逸出比降,增加 抗滑和抗渗稳定。防渗设施还有利于减小坝体和 坝基的漏水量。
水布垭混凝土面板堆石坝
水布垭位于湖北巴东清 江上,坝高233m,坝 顶长576m。主体建筑 物有:混凝土面板堆石 坝、河岸式溢洪道、右 岸地下式电站厂房和放 空洞等。
土石坝
小浪底水电站位于 河南洛阳;大坝为 斜心墙土石坝,坝 高154m。
小浪底土坝
密云水库
土石坝
密云水库位于北京市密云县,水库库容 41.9亿m3 ,大坝为壤土斜墙土坝,总 长4559.5 m,最大坝高66m。密云水 库修建于上世纪50年代末,当时清华大学 组织了本科生、研究生、年青教师共计近 百人,分成近二十个组参与水位、地质、 水工、机电、环境、泥沙、专业的设计、 施工,前后历时2年。
2 gH m
式中 k——综合摩阻系数,其值在(1.5~5.0)
×10-6之间,计算时一般取3.6×10-6;
D ——风区长度(m);
—H m—坝前风区水域平均水深(m);
— —计算风向与坝轴线法线的夹角(°);
w——计算风速(m/s),正常运用情况,1、2
w 级坝,取 =(1. 5~2.0) w,m3ax 、4级坝取
中、低坝 b=5~10m。 坝顶宽度必须考虑心墙或斜墙顶部及反滤层布 置的需要。在寒冷地区,坝顶还需有足够的厚度, 以保护粘性土料防渗体免受冻害。
以上、以下坝坡2系m数上 。m下
)
,m上

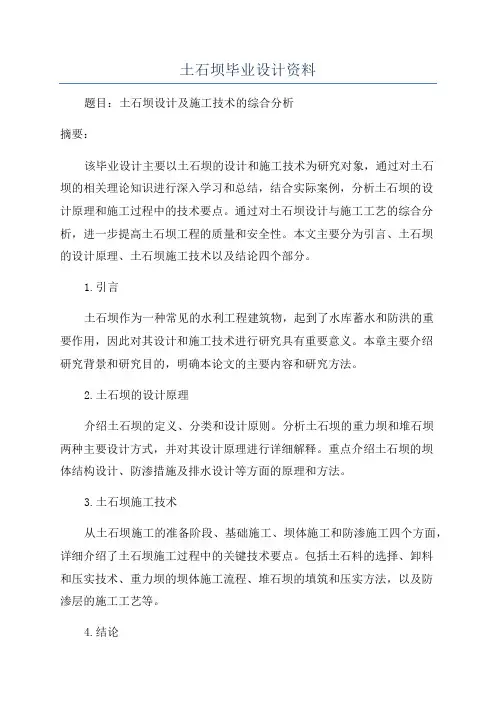

土石坝毕业设计资料

土石坝毕业设计资料

土石坝毕业设计资料题目:土石坝设计及施工技术的综合分析摘要:该毕业设计主要以土石坝的设计和施工技术为研究对象,通过对土石坝的相关理论知识进行深入学习和总结,结合实际案例,分析土石坝的设计原理和施工过程中的技术要点。

通过对土石坝设计与施工工艺的综合分析,进一步提高土石坝工程的质量和安全性。

本文主要分为引言、土石坝的设计原理、土石坝施工技术以及结论四个部分。

1.引言土石坝作为一种常见的水利工程建筑物,起到了水库蓄水和防洪的重要作用,因此对其设计和施工技术进行研究具有重要意义。

本章主要介绍研究背景和研究目的,明确本论文的主要内容和研究方法。

2.土石坝的设计原理介绍土石坝的定义、分类和设计原则。

分析土石坝的重力坝和堆石坝两种主要设计方式,并对其设计原理进行详细解释。

重点介绍土石坝的坝体结构设计、防渗措施及排水设计等方面的原理和方法。

3.土石坝施工技术从土石坝施工的准备阶段、基础施工、坝体施工和防渗施工四个方面,详细介绍了土石坝施工过程中的关键技术要点。

包括土石料的选择、卸料和压实技术、重力坝的坝体施工流程、堆石坝的填筑和压实方法,以及防渗层的施工工艺等。

4.结论通过对土石坝设计与施工技术的综合分析,总结了土石坝设计和施工技术的关键要点。

强调了设计中应考虑的因素和施工过程中的注意事项,以及土石坝工程质量和安全性的重要性。

最后,提出了进一步研究和改进土石坝设计与施工技术的建议。

关键词:土石坝、设计原理、施工技术、质量、安全性注:以上摘要只为示例,实际内容可以根据具体情况进行调整和增加。

具体内容请查看附件。

土石坝设计参考

土石坝设计参考

目录1土石坝尺寸设计……………………………………………………….错误!未定义书签。

基本资料错误!未定义书签。

地形地质情况错误!未定义书签。

水位错误!未定义书签。

气象资料错误!未定义书签。

筑坝材料及坝基砂砾物理力学性质错误!未定义书签。

工程等级错误!未定义书签。

其它错误!未定义书签。

大坝轮廓尺寸的拟定错误!未定义书签。

坝顶高程计算错误!未定义书签。

坝顶宽度错误!未定义书签。

坝坡与马道错误!未定义书签。

坝体排水错误!未定义书签。

大坝防渗体错误!未定义书签。

2 土石坝渗流分析……………………………………………………..错误!未定义书签。

渗流分析计算目的错误!未定义书签。

计算方法错误!未定义书签。

渗流分析的计算情况错误!未定义书签。

土石坝类型的选择错误!未定义书签。

方案的选择:错误!未定义书签。

3土质心墙坝稳定分析…………………………………………………错误!未定义书签。

计算目的错误!未定义书签。

计算方法错误!未定义书签。

计算过程错误!未定义书签。

稳定成果分析错误!未定义书签。

4细部构造设计…………………………………………………………错误!未定义书签。

坝的防渗体排水设备错误!未定义书签。

反滤层设计错误!未定义书签。

护坡设计错误!未定义书签。

坝顶布置错误!未定义书签。

5设计小结………………………………………………………………错误!未定义书签。

附录:参考文献…………………………………………………………错误!未定义书签。

1土石坝尺寸设计基本资料1.1.1地形地质情况某坝坝址处河床宽约190m,坝址轴线处河床最低高程为302m,河床覆盖层上层为粘土黄土夹杂有砾石,下层有沙砾层,坝址基岩为花岗岩,透水性很小。

1.1.2水位死水位:321m;正常蓄水位:334m;设计洪水位(1%):337m;校核洪水位(%):338m;正常蓄水时下游水位:302m;校核洪水时下游水位:309m;1.1.3气象资料多年平均最大风速16m/s;水库吹程1.5Km.(注:内摩擦力及凝聚力中分子为水上数值,分母为水下数值)1.1.5工程等级本枢纽为二等 ,主要建筑物为二级。

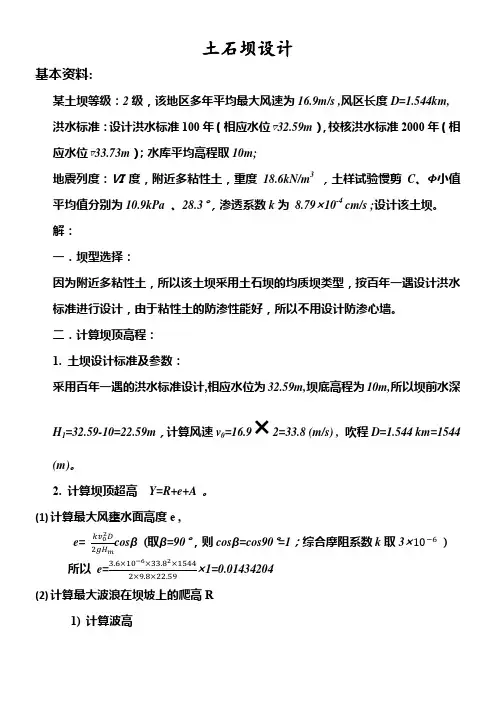

土石坝设计

土石坝设计

土石坝设计基本资料:某土坝等级:2级,该地区多年平均最大风速为16.9m/s ,风区长度D=1.544km,洪水标准:设计洪水标准100年(相应水位▽32.59m),校核洪水标准2000年(相应水位▽33.73m);水库平均高程取10m;地震列度:Ⅵ度,附近多粘性土,重度18.6kN/m3,土样试验慢剪C、Φ小值平均值分别为10.9kPa 、28.3°,渗透系数k为8.79×10-4 cm/s ;设计该土坝。

解:一.坝型选择:因为附近多粘性土,所以该土坝采用土石坝的均质坝类型,按百年一遇设计洪水标准进行设计,由于粘性土的防渗性能好,所以不用设计防渗心墙。

二.计算坝顶高程:1. 土坝设计标准及参数:采用百年一遇的洪水标准设计,相应水位为32.59m,坝底高程为10m,所以坝前水深H1=32.59-10=22.59m,计算风速v0=16.9×2=33.8 (m/s) ,吹程D=1.544 km=1544 (m)。

2. 计算坝顶超高Y=R+e+A 。

(1)计算最大风壅水面高度e ,e= cosβ(取β=90°,则cosβ=cos90°=1;综合摩阻系数k取3×)所以e=×1=0.01434204(2)计算最大波浪在坝坡上的爬高R1)计算波高公式:=0.13th [th{ }代入数据计算:= (0.13×th0.22193)×th 0.202808458解得h m=0.66207277≈0.662 (m)2)计算波长L m先假设为深水波,用公式L m= ≈1.56; T m=4.438代入数据:T m=4.438= 4.438×0.6620.5 =3.611L m= = =20.338 (m)所以,= =1.111>0.5 , 故该波为深水波。

综上计算,得出:波高h m=0.662m ; 波长L m=20.338m 。

土石坝设计

土石坝设计

土石坝设计计算说明书一、基本资料1.1 工程概况S水库位于G县城西南3公里处的S河中游,该河系睦水的主要支流,全长28公里,流域面积为556平方公里,坝址以上控制流域面积431平方公里;沿河道有地势比较平坦的小平原,地势自西南向东由高变低。

河床比降3‰,河流发源于苏塘乡大源锭子,整个流域物产丰富,土地肥沃,下游盛产稻麦,上游蕴藏着丰富的木材、竹子等土特产。

由于S河为山区性河流,雨后山洪常给农作物和村镇造成灾害,另外,当雨量分布不均时,又易造成干旱现象,因此有关部门对本地区作了多次勘测规划以开发这里的水利资源。

1.2枢纽任务枢纽主要任务以灌溉发电为主,并结合防洪、航运、养鱼及供水等任务进行开发。

根据初步规划,本工程灌溉面积为20万亩,装机7200千瓦。

防洪方面,由于水库调洪作用,使S河下游不致洪水成灾,同时配合下游睦水水利枢纽,对睦水下游也能起到一定的防洪作用,在流域900m3/s。

在航运方面,上游库区能增加航运里程20公里,下游可利用发电尾水等航运条件,使S河下游四季都能筏运,并拟建竹木最大过坝能力为25吨的筏道。

1.3地形、地质概况1.3.1地形情况库区属于低山区,两岸山体雄厚,分水岭山顶高程在550m~750m 左右。

山体多呈北东向展布,山高坡陡,坡度在30°~50°,局部60°~70°,地形险峻。

库区植被茂盛。

沿河两岸冲沟发育,以北东—南西向为主。

基岩在河流两岸及冲沟处出露良好。

坝址附近河流流向总体向南,河床宽约8-15m。

两岸山体雄厚,山顶高程在370m以上。

坝址两岸上、下游均发育有冲沟,冲沟切割深度20m左右。

1.3.2地质情况库区地质构造以断层和裂隙为主,断裂构造较为发育,以小断层为主,未发现有区域性大断裂通过。

库区主要发育以下几组节理裂隙:①北东东组:产状N70 ~80°E/NW∠65~85°,裂面平直,闭合~微张,延伸长短不一,约3~4条/m。

土石坝设计的知识点

土石坝设计的知识点

土石坝设计的知识点土石坝是一种常见的水利工程结构,常用于水库、水电站、农田灌溉等领域。

它由堆积而成的土石材料组成,通过合理的设计和施工技术,能够有效地防止水流冲刷和渗漏,起到调节水流、灌溉和发电的作用。

以下是土石坝设计中的几个关键知识点。

一、坝型选择在土石坝设计中,坝型的选择是至关重要的。

常见的土石坝有重力坝、矮板坝、拱形坝等。

不同的坝型适用于不同的地质条件和水利工程要求。

例如,重力坝适用于坝址地质条件好、安全要求高的场合;矮板坝适用于地质条件较差、坝体高度较低的场合;拱形坝适用于两岸峡谷较陡峻的场合。

在选择坝型时,需要综合考虑地质、工程和经济等因素。

二、坝体稳定性分析土石坝的稳定性是设计中的核心问题之一。

稳定性分析主要包括坝体的抗滑稳定性、抗倾覆稳定性和抗滑移稳定性等方面。

通过应力分析、滑动体分析和位移分析等方法来评估坝体的稳定性,并采取相应的措施来保证坝体的安全稳定。

常见的增加坝体稳定性的方法包括设置坝体排水系统、改善坝基地基条件等。

三、泄洪设计泄洪是土石坝的重要功能之一。

泄洪设计需要根据工程需求、洪水特征和坝型特点等因素进行合理的规划。

泄洪设计的主要目标是通过合理的泄洪能力和泄洪结构,确保坝体的安全稳定,同时控制泄洪流量和速度,保护下游的人民生命财产安全。

对于大型土石坝,泄洪系统通常包括溢流坝段、泄洪洞和底泄洪排等。

四、渗流和防渗结构设计渗流问题在土石坝设计中也是需要考虑的重要环节。

土石坝的设计应该充分考虑坝体中的渗流和渗透问题,以避免坝前渗漏和坝体内部的渗流。

常见的防渗结构包括防渗墙、排渗管和渗水帷幕等。

通过合理的设计和施工,有效地防止渗漏,保证坝体的稳定性。

五、抗震设计土石坝作为一种重要的水利工程结构,其抗震性能的设计至关重要。

抗震设计需要根据地震活动性、坝址地质条件和工程要求等因素进行,以确保土石坝在地震发生时能够抵抗震荡力,保证工程的安全稳定。

抗震设计的常见方法包括增加坝体的自重、提高坝体的渐进抗滑能力和采取防震加固措施等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

土石坝设计基本资料(三)
一、设计资料
1、概况
江平水库位于G县西南3公里处的江平河中游坝址以上控制流域面积431km2;沿河道有地势较平坦的小平原,地势自南向东有高变低。

最低高程为62.5m。

河床比降为千分之三,河流发源于苏唐乡大源锭子,整个流域物产风丰富。

土地肥沃,下游盛产稻麦,上游蕴藏着丰富的木材,竹子等土特产。

江平河为山区性河流,雨后山洪常给农作物和村镇造成灾害,另外,当雨量分布不均时,又造成干旱现象,因此,有关部门对本地区作了多次勘测规划以开发这里的水资源。

2、枢纽任务
枢纽主要任务是以灌溉发电为主,并结合防洪,航运,养鱼及供水等任务进行开发。

初步规划,本工程灌溉面积为20万亩(高程在102m以上),装机容量9000KW。

防洪方面,使江平河下游不致洪水成灾,同时配合下游水利枢纽,大意下游起到一定的防洪作用,在流域规划中规定本枢纽在通过设计洪水流量时,控制最大泄流流量不超过900 m3/s。

航运方面,上游库区能增加航运里程20公里,下游可利用发电尾水等航运条件,并拟建竹木最大过坝能力为25吨的筏道。

3、地形地质概况
地形情况:江平河流域多为丘陵山区,在江平枢纽上游均为大山区。

河谷山势陡峭,河谷边坡一般为600~700,地势高差都在80~120m,河谷冲沟切割很深,山脉走向大约为东西方向,岩基出
露较好,河床一般为100m左右河道弯曲相当厉害,沿河沙滩及坡积层发育,尤以坝址下游段的更为发育,在坝轴下游300m处的两岸河谷呈马鞍形,其覆盖物较厚,岩基产状凌乱。

地质情况:靠上游有泥盆五通砂岩,靠下游为二迭纪灰岩,几条坝轴线皆落在五通砂岩上面,地质构造特征:在江平咀以南,即灰岩与沙岩分界处,发现一大断层,其走向近东西,倾向大致向北西,在第一坝轴线左肩的为五通砂岩,特别破碎,在100多米范围内就有三四处小断层,产状凌乱,坝区右岸破碎深达60m 的钻孔芯获得率仅为20%,岩石裂隙十分发育。

岩石的渗水率很小。

坝区下游石灰岩中发现两处溶洞,江平咀大溶洞和大泉眼大溶洞,前者对大坝及库区均无影响,后者朝南东方向延伸的话,可能通过库壁,库水有可能顺着溶洞漏到库外。

坝址覆盖层沿坝轴线厚度达1.5~5.0m,K=1×10-4cm/s,浮容重V浮=10.7KN/ m3,内摩擦角Ф=350
4、水文、气象
(1)、水文:千年一遇雨量498.1mm,二百年千年一遇雨量348.2mm,五十年千年一遇雨量299.9mm,雨洪峰流量Q0.1%=1860 m3/s,Q0.5%=1550m3/s,Q1%=1480m3/s,多年平均水量为4.55亿m3 (2)、气象:多年平均风速10m/s,水库吹程D=9Km,多年平均将雨量430mm/年,库区气候温和,年平均气温16.9℃,年最高气温40.5℃,年最低气温-14.9℃
5、其它
(1)、坝顶无交通要求
(2)、对外交通情况
水 路:可通行3~6吨木船,枯水季只能通过3吨以下的船只,水运较困难
公 路:尚无公路通行
铁 路:到工地有53公里处有乐万铁路车站
二、设计依据
1、工程等级:
工程的灌溉面积为2万亩,装机容量9000KW ,总库容2.00亿3m 判定此工程为二等工程
主要建筑物:挡水坝,溢洪道,电站厂房。

次要建筑物:筏道,泻洪洞,导流洞(后改为泻洪洞)。

2、水库规划资料
(1)正常水位:113.10m ,设计洪水位:113.30m ,校核洪水位:113.50m
死水位:105.0m (发电极限工作深度8m ),灌溉最低水位:104.0m
(2)总库容:2.00亿3m ,水库有效库容:1.15亿3
m (3)库容系数:0.575
(4)发电调节流量P Q =7.35s m /3,相应下游水位68.2m
发电最大引用流量max Q =28 s m /3,相应的下游水位68.65m ,通
过设计洪水位流量(Q 0.1%)时。

溢洪道最大泄量max Q
=1340 s m /3,
相应的下游最高洪水位74.3m
3、枢纽组成建筑物
(1)大坝:布置在1#坝轴线上
(2)溢洪道:堰顶高程为107.50m (3)水电站:装机容量9000KW ,3台机组,厂房尺寸30×9
平方米
(4)灌溉:主要灌溉区在河流的右岸,渠首底高程102m,灌溉最大引用流量8.15 m3/s,相应渠道最大水深 1.75m,渠底宽3.5m,渠道边坡1:1
(5)水库放空隧洞:为便于检修大坝和其它建筑物,拟利用导流隧洞作为防空洞。

洞底高程70.0m,洞直径3.5m
(6)筏道:为干筏道,上游坡不陡于1:4,下游坡不陡于1:3,转运平台高程115.0m,平台尺寸为30×20m2
4、筑坝材料
枢纽大坝采用当地材料筑坝
(1)土料:主要有粘土和壤土,可采用坝下1.5~3.0公里丘陵区与平原地带,储量多,质量尚佳可作为筑坝材料,其性能见表1
(2)砂土:可从坝上下游0.5~3.5公里河滩上开采,储量多,可供筑坝使用,其性能见表2
(3)石料:可在坝址下游附近开采,石质为石灰岩及砂岩,质地坚硬,储量丰富,便于开采,其性能见表3.
表一土料特性表
表二砂土特性表
表三石料特性
第二部分枢纽布置
一、坝型的选择
在基岩上筑坝有三种类型可选择:重力坝、拱坝、土石坝。

重力坝方案:重力坝虽然对地形,地质条件适应性强,且枢纽泄洪问题容易解决等优点,但是建重力坝清基开挖量大,且不能利用当地筑坝材料,故重力坝不经济。

拱坝方案:修建拱坝理想条件是河岸左右对称,岸坡平顺无突变,在平面上向下游收缩的峡谷段,而该水利枢纽布置处成S 形,沿河沙滩及坡积发育,坝轴线下游河谷程马鞍形,无建拱坝的可能。

土石坝方案:土石坝对地形、地质的要求低,几乎在所有的条件下都可以修建,且该工程在坝轴线的附近丘陵区与平原地带的土料储量很多,土质佳,可作筑坝之用,并且有丰富的质地好,开采容易的筑坝用的砂土和石料。

故修建土石坝,其材料来源广泛,开挖量小,可减小工程投资,综合考虑地形,地质条件,建筑材料,施工条件,综合效益等因素,最终选择土石坝方案。

二、泄水建筑物型式的选择
溢洪道选择:根据当地地质条件,确定为开敞式溢洪道,开敞式溢洪道分为正槽式和侧槽式,正槽式溢洪道中,泻水槽与堰
上水流方向一致,水流平顺,泄流能力大,结构简单,运行安全可靠,适用于各种水头和流量,且坝轴线下300m处两岸河谷呈马鞍形,选该形式最合理。

放空隧的选择:洞水库放空隧洞其进口高程可以很低,因此除了担负泄洪任务,还可以承担灌溉放水,施工导流,排泄泥沙和防空水库等任务。

所以本工程利用施工期的导流隧洞作为水库放空隧洞。

三、其它建筑物型式的选择
引水建筑物的型式:河道水量丰沛,水位较底,引水量较大,无坝取水不能满足要求,则选用有坝取水枢纽即溢流坝。

施工导流方式:选用导流隧洞,可以作为坝修建好之后的泄水隧洞,减小工程量。

四、枢纽的组成建筑物及等级
表四建筑物分类
五、枢纽布置
挡水建筑物:土石坝布置在1#坝轴线上
泄水建筑物:溢洪道布置在左岸的垭口上,可减小工程的开挖量,并且与大坝离开,有利于大坝的安全。

电站厂房应该设在平坦的地方,引水隧洞布置在凸岸,可以缩短长度,减小工程量。

所以电站厂房布置在凸岸,即河的右岸比较合理。

六、设计内容与要求
(一)设计内容
1、枢纽布置
根据有关资料进行枢纽布置,阐明枢纽中建筑物的作用、布置原则、布置方案的比较,选择与确定,本设计坝轴线已知。

2、坝工设计
包括坝型选择、剖面设计、平面布置、绘出坝体平面图及坝体中最大剖面图。

3、根据地形、地质坝型等因素,沿坝轴线选取若干典型剖面,计算坝体渗流流量,总渗流流量及坝内浸润线。

计算工况:上游正常蓄水位与下游相应最低水位
上游校核水位与下游相应最低水位
4、细部构造设计及土料的选择
包括:坝顶、护坡、防渗体、排水体、马道、坝面排水沟等。

5、地基处理,及裂缝的处理
包括:开挖、清理、防渗、加固处理等布置措施等。

(二)设计成果
包括:设计说明书、计算书各一份,(时间关系也可说明书、计算书合并写)
设计成果图3—4张,内容为大坝平面布置图,下游立视图,坝体最大剖面及典型剖面图细部构造图。
