变频器和软启动器的区别
变频软起动器与变频器的区别

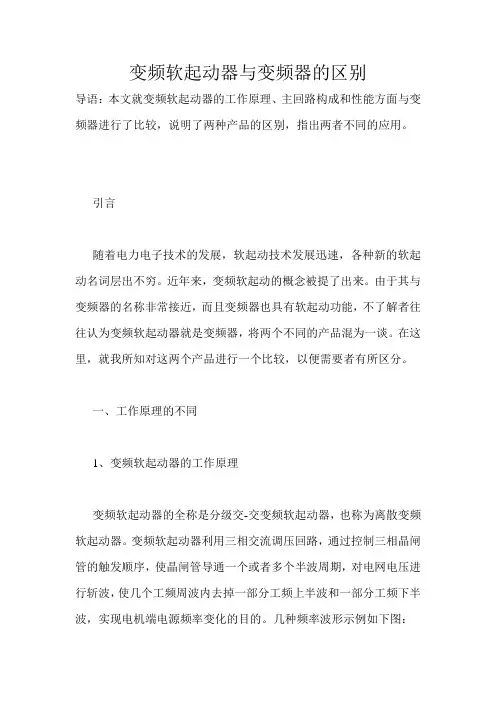

变频软起动器与变频器的区别导语：本文就变频软起动器的工作原理、主回路构成和性能方面与变频器进行了比较，说明了两种产品的区别，指出两者不同的应用。
引言随着电力电子技术的发展，软起动技术发展迅速，各种新的软起动名词层出不穷。
近年来，变频软起动的概念被提了出来。
由于其与变频器的名称非常接近，而且变频器也具有软起动功能，不了解者往往认为变频软起动器就是变频器，将两个不同的产品混为一谈。
在这里，就我所知对这两个产品进行一个比较，以便需要者有所区分。
一、工作原理的不同1、变频软起动器的工作原理变频软起动器的全称是分级交-交变频软起动器，也称为离散变频软起动器。
变频软起动器利用三相交流调压回路，通过控制三相晶闸管的触发顺序，使晶闸管导通一个或者多个半波周期，对电网电压进行斩波，使几个工频周波内去掉一部分工频上半波和一部分工频下半波，实现电机端电源频率变化的目的。
几种频率波形示例如下图：图一几种频率的波形由于这些频率是对工频交流电分频得到的，是交流电源的一系列子频率，不可能得到连续的频率，所以称之为分级变频或者离散变频。
由于分频是通过斩波的方式实现的，所以得到的波形是不连续的。
考虑到变频后的三相相序和对称性，在这些子频率中，只有3n+1分频能够满足要求，所以变频软起动器的频率变化为f/13→f/7→f/4→f/3→f/2→f(50Hz)。
其中3分频和2分频是为了避免从4分频直接变为工频造成过大冲击而增加的过渡过程。
从图一中可以看出，频率改变的时候电压也发生了改变。
通过适当的控制，可以实现V/f成比例，从而提高电机的低频转矩，让电机以高起动转矩顺利起动。
由于频率的不连续，所以电压的变化也是不连续的。
电机起动完成后，短接开关闭合，短接交流调压回路，使电机直接并网运行。
变频软起动器也能实现软停车功能，采用的方式是低速反接制动，即将频率以f/5→f/8→f/11的顺序变化，使电机电源的相序相反。
2、变频器的工作原理变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
软启动器与变频器的区别
软启动器与变频器的区别
了解一下软启动
1.
软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
改
构也复杂得多。
2.
起
1
2
t1至t2
流
间短。
该起动方式是应用最多的起动方
3
4
3.
笼型电机传统的减压起动方式有Y-q 起动、自耦减压起动、电抗器起动等。
这些起动
1
电流从零线性上升至设定值。
2
保电机平稳起动。
3
4.
启动器与变频器的区别
了解一下软启动
1.
软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
改
构也复杂得多。
2.
起
1
2
当电流达到预先所设定的值后保持t1至t2
流
间短。
3
4
3.
笼型电机传统的减压起动方式有Y-q 起动、自耦减压起动、电抗器起动等。
这些起动
1
电流从零线性上升至设定值。
2
保电机平稳起动。
3
4.。
变频器和软启动的区别
变频器和软启动的区别随着国产变频器产业的迅速发展，变频器的价格不再高高在上，它不仅解决了电器启动产生大冲击电流的问题，并且具有很好的节能效果，因此，曾经风光一时的软启动器似乎有些没落，声音越来越小。
这两者有何区别呢?下面就让店铺来为大家介绍一下吧，希望大家喜欢。
软启动器介绍软启动器在七八十年代提出，那时叫做晶闸管移相启动器。
四十多年的发展，软启动器的成本不断降低，当国内很多企业产品质量非常稳定时，软启动器逐渐取代了直起、自藕减压和星三角启动器。
现代的软启动器已经发展成为一种集软启动、软停车、轻载节能和多功能保护于一体的电机控制装备。
可实现在整个启动过程中无冲击而平滑地启动电机，而且可根据电动机的特性来调节启动过程中的各种参数，如限流值、启动时间等。
软启动器很好地解决了电动机启动时对电网的冲击和启动后旁路接触器工作的问题，它还具有多种电机的保护功能，因此软启动器在市场上得到广泛的应用。
变频器介绍变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器通常分为四部分：整流单元、高容量电容、逆变器和控制器。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
随着工业自动化成都的不断提高，变频器也得到了非常广泛的应用。
变频器的优势从用途上看，软启动器和变频器是两种完全不同的产品。
软启动器实际上是个控制电压和限制启动电流的设备，用于电机的启动，只改变输出电压的幅值而没有改变频率;而变频器是用于需要调速的地方，其输出不但改变电压而且还改变频率。
从功能上看，变频器具备所有软启动器的功能，因此可以这样说，变频器是一种功能更强的软启动器。
软启动器虽然解决了电动机启动的问题，但无明显的节能效果。
近几年来，随着我国变频器的国产化进程的快速崛起，质量稳定性进步很快，加上服务和成本上的优势，变频调速性价比不断提高，质量和价格的竞争优势越来越明显。
软启动与变频器的区别与优劣势
软启动与变频器的区别与优劣势软启动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
软启动器和变频器是两种完全不同用途的产品。
变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软启动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。
变频器具备所有软启动器功能，但它的价格比软启动器贵得多，结构也复杂得多。
软启动器用于需降压启动和停止的场合。
电极的转速不变。
变频器用于需要调速，恒压的地方，频率决定转速。
软启动器和变频器最大的区别就是变频器可以任意设定运行频率，而启动器只起到软起软停作用变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。
因此变频器可以使电机以较小的启动电流，同时使电机启动转矩达到其最大转矩，即变频器可以启动重载负荷。
软启动只改变输出电压，不改变频率，也就是不改变电机运行曲线上的n0，而是加大该曲线的陡度，使电机特性变软。
当n0不变时，电机的各个转矩（额定转矩、最大转矩、堵转转矩）均正比于其端电压的平方，因此用软启动大大降低电机的启动转矩，所以软启动并不适用于重载启动的电机。
软启动器短期电机启动后就不用的器材。
小功率的成本比较高。
除非超过100kw.变频器在功能上是软启动所不能替代的,就是在启动这一项上因为工作原理上的差异功能上也是绝对不能同日而语的.大家可以看看相关的技术资料就可以明白. 在这里我只提一点很关键的东西:变频器可以实现恒转距启动,就是说在低速下可以有和高速相同的转距,而软启动是无法实现的变频器的优势；A、可以对电动机的起动与停止施加影响；B、有恒定的电压——变频关系；C、对机器、负载及电网的冲击较小；D、可以调整电动机速度。
变频器和软启动器的区别及优劣比较研究
变频器和软启动器的区别及优劣比较研究变频器和软启动器都是工业控制领域常用的设备，它们在实际工程应用中发挥着重要的作用。
本文将对这两种设备进行详细的对比分析，包括它们的区别、优劣势，以期为读者提供更全面的了解和选择参考。
一、变频器和软启动器的基本概念和作用1. 变频器（Inverter）变频器是一种能够调整交流电机运行速度的设备，通过改变电机的频率和电压来控制电机的转速。
通常用于需要频繁起停、速度调节范围广、精度要求高的场合，比如输送机、风机、水泵等设备的控制。
2. 软启动器（Soft Starter）软启动器是一种能够减小电机启动时的电流冲击，延长电机寿命，保护电网和机械设备的设备。
它通过逐步调节电压和电流的方式实现电机的平稳启动，通常用于需要降低启动时的电流冲击、减小设备启动时的机械应力、延长设备使用寿命的场合。
1. 工作原理变频器通过改变电源频率，从而改变电机的转速，实现对电机的精确控制。
软启动器则通过逐步调节电压和电流，使电机平稳启动，减小启动时的电流冲击。
2. 应用场景变频器主要用于需要对电机速度进行精确控制的场合，比如需要频繁起停、速度调节范围广的设备。
软启动器主要用于需要降低启动时的电流冲击、减小设备启动时的机械应力的场合。
3. 控制范围变频器能够实现对电机的无级调速，控制范围广，能够满足各种不同速度要求。
软启动器则主要用于启动时的控制，不能实现对电机的无级调速。
4. 成本一般情况下，变频器的成本相对软启动器较高，因为变频器具有更复杂的控制功能和更广泛的应用范围。
5. 能耗在实际使用中，变频器在低速运行时能够根据实际负载需求调整电机的转速，能够更加节能。
而软启动器在启动过程中主要是为了减小电机的启动电流冲击，能耗较高。
2. 启动过程变频器在启动电机时可以根据需要逐步提高频率和电压，使电机平稳启动，减小启动时的机械应力。
软启动器也是通过减小启动电流冲击来保护电机和设备。
5. 应用场景根据实际的应用场景，选择合适的设备能够更好地满足实际需求，确保设备的正常运行和延长设备寿命。
软启动器与变频器的区别

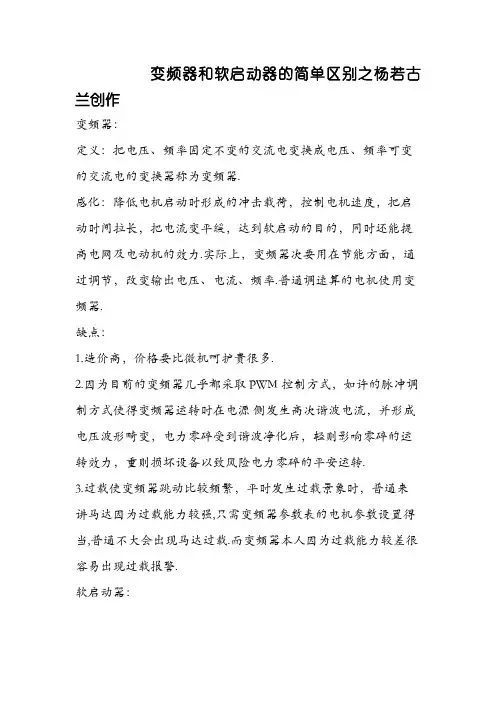

变频器和软启动器的简单区别之杨若古兰创作变频器：定义：把电压、频率固定不变的交流电变换成电压、频率可变的交流电的变换器称为变频器.感化：降低电机启动时形成的冲击载荷，控制电机速度，把启动时间拉长，把电流变平缓，达到软启动的目的，同时还能提高电网及电动机的效力.实际上，变频器次要用在节能方面，通过调节，改变输出电压、电流、频率.普通调速算的电机使用变频器.缺点：1.造价高，价格要比微机呵护贵很多.2.因为目前的变频器几乎都采取PWM控制方式，如许的脉冲调制方式使得变频器运转时在电源侧发生高次谐波电流，并形成电压波形畸变，电力零碎受到谐波净化后，轻则影响零碎的运转效力，重则损坏设备以致风险电力零碎的平安运转.3.过载使变频器跳动比较频繁，平时发生过载景象时，普通来讲马达因为过载能力较强,只需变频器参数表的电机参数设置得当,普通不大会出现马达过载.而变频器本人因为过载能力较差很容易出现过载报警.软启动器：定义及感化：串接于电源与被控电机之间，通过微电脑控制其内部的晶闸管触发导通角实现交流调压，使电机输入电压从零以预设函数关系逐步上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐步添加，转速也逐步添加，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流.防止启动过流跳闸.待电机达到额定转数时启动过程结束，为电机正常运转提供额定电压.缺点：1.不克不及调节电源频率，所以就不克不及从零压零频启动电机，不克不及实现零冲击启动.2.不克不及调速.3.软启动器在启动电机以后退出零碎，失去呵护功能.1.变频器是用于须要调速的地方，变频器的输出不单改变电压而且可以同时改变频率.2.软启动器实际上是一个调压器，对电机起到呵护感化，用于电机降压启动时软启动器输出只改变电压不改变频率.3.变频器具备所有软启动器的功能，但是它的结构复杂，价格也比软启动器贵很多.4. 变频器是通过调节频率来控制用电设备的，可以调速和启动，比方工业上用的变频泵.软启动基本阔别是通过改变串接在电路中的电阻，让电流由小到大，如许的方式用来启动大功率的电机，用来减少大功率电机直接启动给电网形成动摇，或者形成一些不次要的负荷卸载的麻烦.。
软启动器与变频器的区别
软启动器与变频器的区别简单介绍1.变频器变频器可以在电动机从启动到正常运行再到停机的每一次运行循环中，对转速、扭矩和功率等所有相对变量进行精确控制；另一个重要的优点就是其控制设备为静态，即没有移动部件。
其可靠性因而也提高了，维护工作量很小。
然而，变频器的缺点是前期投资成本相对过大，这一点限制了其在很多领域的应用，尤其在那些正常运行中实际上并不要求定时控制的设备中的应用。
不过，随着技术的不断更新以及价格的下降，变频器已经赢得了很大的市场。
2.软启动器软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
可以这样说，它填补了星－三角启动器和变频器在功能实用性和价格之间的鸿沟。
采用软启动器，可以控制电动机的电压，使其在启动过程中逐渐地升高，很自然地限制启动电流。
这就意味着电动机可以平稳地启动，机械和电应力也降至最小；该装置还有一种附带的功能，即可用来“软”停机。
另外，软启动器除了完全能够满足电动机平稳启动这一基本要求外，还具有很多优点，比如可靠性高、维护量小、电动机保护良好以及参数设置简单。
然而软启动器仍有一个缺陷，那就是不能长时间用于启动扭矩要求很高的电动机驱动装置上。
这种局限性主要是因为软启动器实际上是靠将自身电压斜坡式抬升至最大值(而在停机过程中又逐渐下降至设定的关机水平)来完成工作,然而扭矩与电压平方成正比，连接电动机不能从一开始就达到最大扭矩。
因此，软启动器更适合于水泵、风扇、传送带、电梯等轻型易启动的设备。
两者对比变频器的优势；A、可以对电动机的起动与停止施加影响；B、有恒定的电压——变频关系；C、对机器、负载及电网的冲击较小；D、可以调整电动机速度。
变频器的不足：A、价格高；B、存在电磁兼容问题，通常需要配合滤波器共同使用。
软启动器与变频器的区别
变频器和软启动器的简单区别之马矢奏春创作变频器：界说：把电压、频率固定不变的交流电变换成电压、频率可变的交流电的变换器称为变频器.作用：降低机电启动时造成的冲击载荷, 控制机电速度, 把启动时间拉长, 把电流变平缓, 到达软启动的目的, 同时还能提高电网及电念头的效率.实际上, 变频器主要用在节能方面, 通过调节,改变输出电压、电流、频率.一般调速算的机电使用变频器.缺点：1.造价高, 价格要比微机呵护贵很多.2.由于目前的变频器几乎都采纳PWM控制方式, 这样的脉冲调制形式使得变频器运行时在电源侧发生高次谐波电流, 并造成电压波形畸变, 电力系统受到谐波污染后, 轻则影响系统的运行效率,重则损坏设备以至危害电力系统的平安运行.3.过载使变频器跳动比力频繁, 平时发生过载现象时, 一般来讲马达由于过载能力较强,只要变频器参数表的机电参数设置适当,一般不年夜会呈现马达过载.而变频器自己由于过载能力较差很容易呈现过载报警.软启动器：界说及作用：串接于电源与被控机电之间, 通过微电脑控制其内部的晶闸管触发导通角实现交流调压, 使机电输入电压从零以预设函数关系逐渐上升, 直至起动结束, 赋予机电全电压, 即为软起动, 在软起动过程中, 机电起动转矩逐渐增加, 转速也逐渐增加, 直到晶闸管全导通, 电念头工作在额定电压的机械特性上, 实现平滑启动, 降低启动电流.防止启动过流跳闸.待机电到达额定转数时启动过程结束, 为机电正常运行提供额定电压.缺点：1.不能调节电源频率, 所以就不能从零压零频启念头电, 不能实现零冲击启动.2.不能调速.3.软启动器在启念头电之后退出系统, 失去呵护功能.1.变频器是用于需要调速的处所, 变频器的输出不单改变电压而且可以同时改变频率.2.软启动器实际上是一个调压器, 对机电起到呵护作用, 用于机电降压启动时软启动器输出只改变电压不改变频率.3.变频器具备所有软启动器的功能, 可是它的结构复杂, 价格也比软启动器贵许多.4. 变频器是通过调节频率来控制用电设备的, 可以调速和启动, 比如工业上用的变频泵.软启动基本远离是通过改变串接在电路中的电阻, 让电流由小到年夜, 这样的方式用来启动年夜功率的机电, 用来减少年夜功率机电直接启动给电网造成摆荡, 或者造成一些不重要的负荷卸载的麻烦.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软启动器原理和变频器的工作原理1.什么是软起动器？它与变频器有什么区别？软起动器是一种集软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
软起动器和变频器是两种完全不同用途的产品。
变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。
变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。
2.什么是电动机的软起动？有哪几种起动方式？运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。
软起动一般有下面几种起动方式。
（1）斜坡升压软起动。
这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。
其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。
（2）斜坡恒流软起动。
这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定（t1至t2阶段），直至起动完毕。
起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。
电流上升速率大，则起动转矩大，起动时间短。
该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。
（3）阶跃起动。
开机，即以最短时间，使起动电流迅速达到设定值，即为阶跃起动。
通过调节起动电流设定值，可以达到快速起动效果。
（4）脉冲冲击起动。
在起动开始阶段，让晶闸管在级短时间内，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。
该起动方法，在一般负载中较少应用，适用于重载并需克服较大静摩擦的起动场合。
3.软起动与传统减压起动方式的不同之处在哪里？笼型电机传统的减压起动方式有Y-q 起动、自耦减压起动、电抗器起动等。
这些起动方式都属于有级减压起动，存在明显缺点，即起动过程中出现二次冲击电流。
软起动与传统减压起动方式的不同之处是：（1）无冲击电流。
软起动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。
（2）恒流起动。
软起动器可以引入电流闭环控制，使电机在起动过程中保持恒流，确保电机平稳起动。
（3）根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。
4.什么是电动机的软停车？电机停机时，传统的控制方式都是通过瞬间停电完成的。
但有许多应用场合，不允许电机瞬间关机。
例如：高层建筑、大楼的水泵系统，如果瞬间停机，会产生巨大的“水锤”效应，使管道，甚至水泵遭到损坏。
为减少和防止“水锤”效应，需要电机逐渐停机，即软停车，采用软起动器能满足这一要求。
在泵站中，应用软停车技术可避免泵站的“拍门”损坏，减少维修费用和维修工作量。
软起动器中的软停车功能是，晶闸管在得到停机指令后，从全导通逐渐地减小导通角，经过一定时间过渡到全关闭的过程。
停车的时间根据实际需要可在0 ~ 120s调整。
5.软起动器是如何实现轻载节能的？笼型异步电机是感性负载，在运行中，定子线圈绕组中的电流滞后于电压。
如电机工作电压不变，处于轻载时，功率因数低，处于重载时，功率因数高。
软起动器能实现在轻载时，通过降低电机端电压，提高功率因数，减少电机的铜耗、铁耗，达到轻载节能的目的；负载重时，则提高电机端电压，确保电机正常运行。
6.软起动器具有哪些保护功能？（1）过载保护功能：软起动器引进了电流控制环，因而随时跟踪检测电机电流的变化状况。
通过增加过载电流的设定和反时限控制模式，实现了过载保护功能，使电机过载时，关断晶闸管并发出报警信号。
（2）缺相保护功能：工作时，软起动器随时检测三相线电流的变化，一旦发生断流，即可作出缺相保护反应。
（3）过热保护功能：通过软起动器内部热继电器检测晶闸管散热器的温度，一旦散热器温度超过允许值后自动关断晶闸管，并发出报警信号。
（4）其它功能：通过电子电路的组合，还可在系统中实现其它种种联锁保护。
7.什么是软起动MCC控制柜？MCC（Motor Control Center）控制柜，即电动机控制中心。
软起动MCC 控制柜由以下几部分组成：（1）输入端的断路器，（2）软起动器（包括电子控制电路与三相晶闸管），（3）软起动器的旁路接触器，（4）二次侧控制电路（完成手动起动、遥控起动、软起动及直接起动等功能的选择与运行），有电压、电流显示和故障、运行、工作状态等指示灯显示。
8.有的软起动器为什么装有旁路接触器？大多数软起动器在晶闸管两侧有旁路接触器触头，其优点是：（1）控制柜具有了两种起动方式（直接起动、软起动）。
（2）软起动结束，旁路接触器闭合，使软起动器退出运行，直至停车时，再次投入，这样即延长了软起动器的寿命，又使电网避免了谐波污染，还可减少软起动器中的晶闸管发热损耗。
9.软起动MCC控制柜有哪些扩展功能？将软起动MCC控制柜进一步加以组合，可以实现多种复合功能。
例如：将两台控制柜加上控制逻辑，可以组成“一用一备方案”，用于大楼的消防系统与喷淋泵、生活泵等系统。
如果配上PC（可编程序控制器），则可以实现消防泵定时（如半个月）自动检测，定时自动关闭；加上相应的控制逻辑，则可以对消防泵及各个系统运转是否正常实施平时检测时，定时低速低水压（不出水）运行；在灭火时，则实施全速满载运行。
将若干台电机加上控制逻辑组合，可以组成生活泵系统或其它专用系统，按需要量逐次打开各台电机，也可逐次减少电机，实现最佳效率运行。
还可以根据客户要求，实现多台电机每次自动转换运行，使各台电机都处于同等的运行寿命期。
10.软起动器适用于哪些场合？原则上，笼型异步电动机凡不需要调速的各种应用场合都可适用。
目前的应用范围是交流380V（也可660V），电机功率从几千瓦到800kW。
软起动器特别适用于各种泵类负载或风机类负载，需要软起动与软停车的场合。
同样对于变负载工况、电动机长期处于轻载运行，只有短时或瞬间处于重载场合，应用软起动器（不带旁路接触器）则具有轻载节能的效果。
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备。
其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
1. 整流器，它与单相或三相交流电源相连接，产生脉动的直流电压。
2. 中间电路，有以下三种作用：a. 使脉动的直流电压变得稳定或平滑，供逆变器使用。
b. 通过开关电源为各个控制线路供电。
c. 可以配置滤波或制动装置以提高变频器性能。
3. 逆变器，将固定的直流电压变换成可变电压和频率的交流电压。
4. 控制电路，它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。
其主要组成部分是：输出驱动电路、操作控制电路。
主要功能是：a. 利用信号来开关逆变器的半导体器件。
b. 提供操作变频器的各种控制信号。
c. 监视变频器的工作状态，提供保护功能。
在现场对变频器以及周边控制装置的进行操作的人员，如果对一些常见的故障情况能作出判断和处理，就能大大提高工作效率，并且避免一些不必要的损失。
为此，我们总结了一些变频器的基本故障，供大家作参考。
以下检测过程无需打开变频器机壳，仅仅在外部对一些常见现象进行检测和判断。
1.上电跳闸或变频器主电源接线端子部分出现火花。
检测办法和判断：断开电源线，检查变频器输入端子是否短路，检查变频器中间电路直流侧端子P、N是否短路。
可能原因是整流器损坏或中间电路短路。
2.上电无显示检测办法和判断：断开电源线，检查电源是否是否有缺相或断路情况，如果电源正常则再次上电后则检查检查变频器中间电路直流侧端子P、N是否有电压，如果上述检查正常则判断变频器内部开关电源损坏。
3.开机运行无输出（电动机不启动）检测办法和判断：断开输出电机线，再次开机后观察变频器面板显示的输入频率，同时测量交流输出端子。
可能原因是变频器启动参数设置或运行端子接线错误、也可能是逆变部分损坏或电动机没有正确链接到变频器。
4.运行时“过电压”保护，变频器停止输出检测办法和判断：检查电网电压是否过高，或者是电机负载惯性太大并且加减速时间太短导致的制动问题，请参考第8条。
5.运行时“过电流”保护，变频器停止输出检测办法和判断：电机堵转或负载过大。
可以检查负载情况或适当调整变频器参数。
如无法奏效则说明逆变器部分出现老化或损坏。
6.运行时“过热”保护，变频器停止输出检测办法和判断：视各品牌型号的变频器配置不同，可能是环境温度过高超过了变频器允许限额，检查散热风机是否运转或是电动机过热导致保护关闭。
7.运行时“接地”保护，变频器停止输出检测办法和判断：参考操作手册，检查变频器及电机是否可靠接地，或者测量电机的绝缘度是否正常。
8.制动问题（过电压保护）检测办法和判断：如果电机负载确实过大并需要在短时间内停车，则需购买带有制动单元的变频器并配置相当功率的制动电阻。
如果已经配置了制动功能，则可能是制动电阻损坏或制动单元检测失效。
9.变频器内部发出腐臭般的异味检测办法和判断：切勿开机，很可能是变频器内部主滤波电容有破损漏液现象。
10.如判断出变频器部件损坏，则联系供应商或送交专业维修中心处理。
变频器故障分析目前人们所说的交流调速系统，主要指电子式电力变换器对交流电动机的变频调速系统。
变频调速系统以其优越于直流传动的特点，在很多场合中都被作为首选的传动方案，现代变频调速基本都采用16位或32位单片机作为控制核心，从而实现全数字化控制，调速性能与直流调速基本相近，但使用变频器时，其维护工作要比直流复杂，一旦发生故障，企业的普通电气人员就很难处理，这里就变频器常见的故障分析一下故障产生的原因及处理方法。
一、参数设置类故障常用变频器在使用中，是否能满足传动系统的要求，变频器的参数设置非常重要，如果参数设置不正确，会导致变频器不能正常工作。
1、参数设置常用变频器，一般出厂时，厂家对每一个参数都有一个默认值，这些参数叫工厂值。
在这些参数值的情况下，用户能以面板操作方式正常运行的，但以面板操作并不满足大多数传动系统的要求。
所以，用户在正确使用变频器之前，要对变频器参数时从以下几个方面进行：（1）确认电机参数，变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。
