上课用的框架柱钢筋下料长度计算
上课用的框架柱钢筋下料长度计算
=2827+240-2.931×20 =3008㎜ 短插筋L=L1+L2-90°量度差值 =2127+240-2.391×20 =2308㎜ 注：平法中,Ｒ=4d, 90°量度差值取2.391
短筋:
L1=Hn – max｛Hn／6， hc，500｝1.3LlE + 梁高h – 梁筋保护层厚
绑扎搭接和焊接连接的L2相同：L2=1.5LaE - 梁高h + 梁筋保护层厚
非抗震情况
长筋: L1= Hn + 梁高h -梁筋保护层厚 绑扎搭接 短筋: L1=Hn -1.3 LL+ 梁高h -梁筋保护层厚
插筋计算实例
以某学院办公楼13／A轴处的框架柱KZ3为例,其对应的
基础为J6来讲插筋的计算（非抗震KZ类同） 。查得J6基础 板厚H=800㎜,有垫层,底板标高为-1.500,一层层高为3900mm,
二层梁截面尺寸为250mm×500mm,J6对应的13／A轴KZ3
的纵筋角筋4Φ20,ｂ一侧中部筋2Φ16, ｈ一侧中部筋2Φ16,抗 震等级为四级、Ｃ25。以角筋4Φ20，钢筋接头率50%来计算。
L1=Hnmax｛Hn／6，ｈc，500｝+ 梁高h- 梁筋保护层厚 - （30+d）
非抗震情况
长筋: L1=Hn+梁高h - 梁筋保护层厚 -（30+d）
绑扎搭接 短筋: L1=Hn-1.3 Ll+ 梁高h - 梁筋保护层厚 -（30+d）
L2=12d
长筋: L1= Hn - max｛Hn／6，ｈc，500｝+ LaE 短筋: L1=Hn -max｛Hn／6，ｈc，500｝-1.3LlE + LaE
12框架柱钢筋的下料长度计算-PPT精选文档
抗震结构构件采用搭接接头时，纵向受拉钢筋的抗震搭接 长度，应按下列公式计算：
任务二 框架柱钢筋的下料长度计算
四、框架柱中纵向钢筋的长度计算及箍筋根数的确定 多层框架结构的柱子钢筋可分层分段计算，按照施工图
（二）框架柱的箍筋根数的确定 1.基础箍筋根数计算：
基础内箍筋的排布如图1-4、1-5所示。
根数＝（基础高度-基础保护层-100）/间距-1 （且 根）
任务二 框架柱钢筋的下料长度计算
2.各层箍筋根数计算 箍筋排布构造见图1-9。
根部根数＝（加密区长度-50mm）/加密间距+1
梁下根数＝（加密区长度-50mm）/加密间距+1 梁高范围根数＝梁高-2×50mm/加密间距+1 非加密区根数＝非加密区长度/非加密间距-1
任务二 框架柱钢筋的下料长度计算
（1）基本锚固长度应按下列公式计算：
普通钢筋
（2） 受拉钢筋的锚固长度应根据具体锚固条件按 下列公式计算，且不应小于200mm：
任务二 框架柱钢筋的下料长度计算
有抗震要求的混凝土结构构件的纵向受力筋的锚 固和连接还应符合下列要求：
任务二 框架柱钢筋的下料长度计算
项目一框架柱钢筋的翻样与加工
任务二 框架柱钢筋的下料长度计算
1
2
纵向钢筋下料计算的基本原理和方 法
钢筋的锚固
C
目录
ONTENTS
3
绑扎接头搭接长度
框架柱中纵向钢筋的长度计算及箍 筋根数的确定
4
5 6
钢筋配料单与料牌 【任务实施】
任务二 框架柱钢筋的下料长度计算
一、纵向钢筋下料计算的基本原理和方法 （一）基本原理
钢筋下料长度计算
(3) 配料时，还要考虑施工需要的附加钢筋。
四、 钢筋配料计算实例
【例4.1】某建筑物简支梁配筋如图4.17所示，试计算钢筋 下料长度。钢筋保护层取25mm。(梁编号为L1共10根)
【解】1. 绘出各种钢筋简图(见表4.8)。 表4.8 钢筋配料单
练习
④号钢筋下料长度＝③号弯起钢筋下料长度＝6824mm
⑤号箍筋下料长度
宽度200-2×25+2×6=162(mm) 高度500-2×25+2×6=462(mm)
6mm箍筋外包尺寸 的调整值
下料长度为(162+462)×2+50=1298(mm)
箍筋数量＝（6240－2×25）/200 ＋ 1＝31.95取32（根）
③号弯起钢筋下料长度 上直段钢筋长度＝240+50+500-25=765(mm) 斜段钢筋长度＝(500-2×25)×1.414=636(mm) 中间直段长度＝6240-2×(2440个+5405+°50弯0+曲50半量0-圆2×弯2钩5)增加长度 ＝3760(mm) 度差值4×0.5d 6.25d 下料长度＝(765+636)×2+3760-4×0.5×25+2×6.25×25 ＝6824(mm)
45 ° 60 ° 0.5d 1d
90 ° 135 °
2d
3d
4、钢筋末端弯钩下料长度的增长值
对于Ⅰ级钢筋，为了增加其与砼的锚固能力，两端做 180°弯钩，如下图：
对于Ⅰ级受拉钢筋末端180°弯钩，圆弧弯曲直径不小 于2.5d，平直部分长度不小于3d。一个180°弯钩的长度 为6.25d。

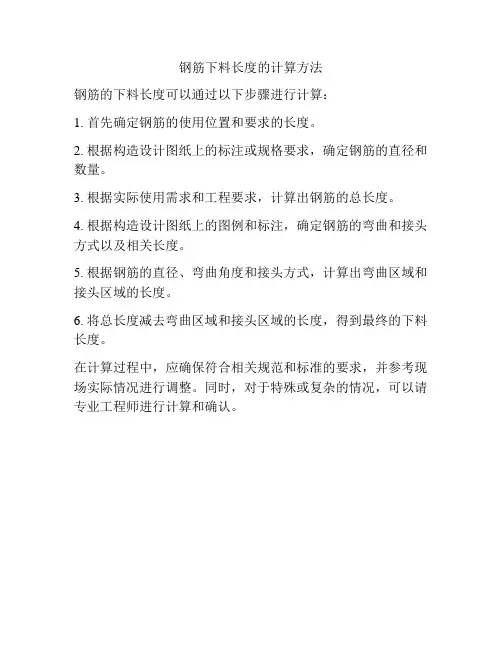

钢筋下料长度的计算方法
钢筋下料长度的计算方法
钢筋的下料长度可以通过以下步骤进行计算：
1. 首先确定钢筋的使用位置和要求的长度。
2. 根据构造设计图纸上的标注或规格要求，确定钢筋的直径和数量。
3. 根据实际使用需求和工程要求，计算出钢筋的总长度。
4. 根据构造设计图纸上的图例和标注，确定钢筋的弯曲和接头方式以及相关长度。
5. 根据钢筋的直径、弯曲角度和接头方式，计算出弯曲区域和接头区域的长度。
6. 将总长度减去弯曲区域和接头区域的长度，得到最终的下料长度。
在计算过程中，应确保符合相关规范和标准的要求，并参考现场实际情况进行调整。
同时，对于特殊或复杂的情况，可以请专业工程师进行计算和确认。
钢筋下料计算公式
钢筋下料计算公式一、柱钢筋1.柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度搭接个数搭接长度Lle：如为机械连接或焊接连接时,搭接长度为0a．柱基础内插筋长度=基础高-基础保护层+弯折长度搭接长度Lle：如果考试时候题中说明为不考虑,不用计算弯折长度：当基础高>LaE时,弯折长度为max6d,150当基础高≤LaE时,弯折长度为15db．柱净高长度：基础顶面——顶层梁地面之间的垂直高度c．顶层锚固长度：①中柱锚固长度=梁高-保护层+12d②边、角柱锚固长度：⑴内侧钢筋锚固长度同中柱⑵外侧钢筋锚固长度：考试用2.柱箍筋：单根长度=b-2c+h-2c2+2 max10d,75b.柱宽；h.柱高；c.柱保护层根数=加密区长度/加密区间距+1+非加密区长度/非加密区间距-1加密区长度：①嵌固部分以上长度为：hn/3hn本层柱净高②非嵌固部分以上长度为：maxhc,hn/6,500考试用③柱梁节点加密区长度为：梁高+maxhc,hn/6,500考试用④当有刚性地面时,除柱端钢筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密箍筋;二、梁钢筋1．梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度搭接个数搭接长度：如为机械连接或焊接连接时,搭接长度为0左右锚固长度：当hc-保护层<LaE时,弯锚,锚固长度=支座宽-保护层+15d当hc-保护层≥LaE时,直锚,锚固长度= maxLaE,+5d保护层：是柱保护层2．下部通长筋长度=净跨长+左锚固+右锚固+搭接长度搭接个数左右锚固长度：同梁上部钢筋下部钢筋在中支座中的锚固能直锚的时候直锚3．上部端支座负筋：第一排=1/3净跨长+左右锚固长度第二排=1/4净跨长+左右锚固长度左右锚固长度：同梁上部钢筋4．上部中间支座负筋：第一排=1/3净跨长2净跨长取相邻两跨最大值+支座宽第二排=1/4净跨长+2净跨长取相邻两跨最大值+支座宽5．架立筋单长=净跨长-净跨长/32+15026．箍筋单长2肢箍=长-2保+宽-2保2+2 max10d,75根数加密区根数=加密区长度-50/加密区间距+12非加密区根数=净跨长-2加密区长度/非加密区间距-1加密区长度：一级抗震：max2Hb,500二级——四级抗震：max,5007．侧面纵向钢筋腰筋构造筋长度G打头的钢筋=净跨长+215d抗扭筋长度N打头的钢筋=净跨长+2锚固长度锚固长度同框架梁下部钢筋8．拉筋：当梁宽≤350时,拉筋直径为6计算工程量时用来计算当梁宽＞350时,拉筋直径为8拉筋单长=梁宽-2保+2 max10d,75拉筋根数=净跨长-502/非加密区间距2+1腰筋根数/29．附加吊筋：吊筋单根长度=次梁宽+250+2梁高-2保/sin45°sin60°+220d当主梁高≤800时,吊筋角度为45度；当主梁高＞800时,吊筋角度为60度. 备注：主次梁相交处,注意附件的箍筋10．屋面框架梁屋面梁上部通长筋=总净跨长+左锚固+右锚固+搭接长度搭接个数搭接长度：如为机械连接或焊接连接时,搭接长度为0左右锚固长度=支座宽-保护层+梁高-保护层保：为柱的保护层三、板钢筋1．板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度2板面受力筋单根长度=净跨长+锚固长度2板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1伸出长度：端支座为梁、圈梁、剪力墙时,伸出长度= max1/2支座宽,5d端支座为砌体墙时,伸出长度=max1/2墙厚,120,板厚180°弯钩长度=当钢筋为一级钢时,末端需加180°弯钩锚固长度：支座宽-保护层≥la时,直锚,直锚长度=la支座宽-保护层＜la时,弯锚,弯锚长度=支座宽-保护层+15d分布范围=净跨长-1/2板筋间距22．端支座板负筋长度=锚入长度+板内净尺寸+弯折长度中间支座板负筋长度=左标注长度+右标注长度+弯折长度2注意标注的长度是否含支座宽负筋根数=布筋范围/板负筋间距+1锚入长度：支座宽-保护层≥la时,直锚,直锚长度=la支座宽-保护层＜la时,弯锚,弯锚长度=支座宽-保护层+15d弯折长度：板厚-保护层2保护层为板的保护层布筋范围：净跨长-1/2板筋间距23．分布筋单根长度=净跨轴线长度-负筋标注长度2+搭接长度2搭接长度：分布筋与负筋的搭接长度为150mm端支座分布筋根数=负筋板内净长-1/2板分布筋间距/分布筋间距+1中间支座分布筋根数=左侧板内净长-1/2板分布筋间距/分布筋间距+1+右侧板内净长-1/2板分布筋间距/分布筋间距+1四、独立基础钢筋1．独立基础底板长度＜2500时X方向底板钢筋单根长度=X方向的基础边长-2保护层X方向底板钢筋根数=Y方向的基础边长—min75,S/22/S+1S为X方向独立基础钢筋的分布间距Y方向底板钢筋单根长度=Y方向的基础边长-2保护层Y方向底板钢筋根数=X方向的基础边长—min75,S/22/S+1S为X方向独立基础钢筋的分布间距2．独立基础底板长度≥2500时X方向底板钢筋单根长度:①外侧钢筋单根长度=X方向的基础边长-2保护层外侧钢筋根数：2根②其余钢筋单根长度= X方向的基础边长-保护层.1 X方向的基础边长其余钢筋根数=Y方向的基础边长—min75,S/22/S-1Y方向底板钢筋单根长度:①外侧钢筋单根长度=Y方向的基础边长-2保护层外侧钢筋根数：2根②其余钢筋单根长度= Y方向的基础边长-保护层.1 Y方向的基础边长其余钢筋根数=X方向的基础边长—min75,S/22/S-1。
框架梁中钢筋下料长度的计算
=2×6650／3+550=4983㎜
第二排直筋加工尺寸、下料长度Ｌ1=2max｛Ln左, Ln右｝／4 +ｈc
=2×6650／4+550=3875㎜
第二章 框架梁中钢筋下料长度的计算
第五节 边跨下部跨中直角筋的加工尺寸、下料长度计算
13871
240
240
第二章 框架梁中钢筋下料长度的计算
三、通长筋在施工中截断接长处理 当梁为连续几跨时通长筋往往很长，这在施工中搬运是很不
方便的，为方便施工可在 “LlE”图示位置或在跨中Lni/3范围内采 用一次搭接接长，如采用绑扎搭接接长，其搭接长度为LlE，如 采用焊电弧搭接接长，其搭接长度为: 对于Ⅰ级钢筋,单面焊8d，
下料长度
L＝L1＋L2－2×90°的量度差值
第二章 框架梁中钢筋下料长度的计算
有时边柱尺寸较大时，通长钢筋在边柱处不弯锚，而是直锚，即L2=0,
抗震：
L1=梁全长－左端柱ｈc－ 右端柱ｈc＋左端柱max｛LaE, 0.5ｈc＋5d｝＋
右端柱max｛LaE,0.5ｈc＋5d｝
其加工尺寸、 下料长度计算公式：
例2：以附图中某学院办公楼结施08三层结构梁配筋图KL3-20为实例，已知
钢筋为HRB335（Ⅱ）级筋 ｄ=16㎜，两边柱截面尺寸为500㎜×500㎜，抗
震等级为四级。
解：１.加工尺寸（弯锚）
L1=梁全长－左端柱ｈc－右端柱ｈc＋ 2×0.4LaE
=（125＋4800＋3600＋3400＋125－500－500）＋2×0.4×34×16 =13485㎜ L2=15d=15×16=240㎜ 2. 下料长度 L=L1＋2L2－2× 90°量度差值 =13485＋240×2—2×2.931×16=13871㎜
钢筋的下料长度的计算
钢筋的下料长度的计算1.定义钢筋配料是根据结构配筋图，先绘出各种形状和规格的单根钢筋并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。
2.钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度=构件长度－保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度－弯曲调整值+弯钩增加长度箍筋下料长度=箍筋周长+箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度[1]。
下料长度：是按钢筋弯曲后的中心线长度来计算的，因为弯曲后该长度不会发生变化。
外包标注：简图尺寸或设计图中注明的尺寸不包括端头弯钩长度，它是根据构件尺寸、钢筋形状及保护层的厚度等按外包尺寸进行标注的，他有几种不同的标注方法，具体见下图：弯曲量度差：钢筋弯曲时，其外壁伸长，内壁缩短，而中心线长度并不改变，计算钢筋的下料长度是按中心线的长度计算的。
显然外包尺寸大于中心线长度，它们之间存在一个差值，我们称之为“量度差值”。
弯钩增加长度：当使用不同的外包标注方法时，有可能外包标注的长度没有弯钩按中心线长度增加的大，这样就存在一个实际下料长度和外包标注之间的一个差值，这个差值就是下料时应按外包标注所增加的长度，具体右图。
如上图90度弯钩，当按如下两种外包标注时其弯钩的计算方法不同。
如果外包尺寸只标注L，那么就存在一个弯钩增加长度，即实际下料长度应是钢筋中心线的长度，也就是钢筋垂直弯曲部分长度AB，加上90圆弧长度，再加上底部除圆弧部分的长度S，大于外包标注尺寸L，即AB+R+S与L的差值就是弯钩的增加长度。
如果外包尺寸标注L，L1，则这时的实际下料长度AB+R+S明显小于外包标注长度L1+L，这时L1+L与AB+R+S的差值就为弯曲量度差。
总结：从以上解释可以看出，对于不同的标注，需要使用不同的计算方法，当90弯钩按第二种方法标注时，其下料长度为外包尺寸之和减去弯曲量度差，若按第一种方法标注时，则下料长度为外包之寸加上弯钩增加长度。
钢筋下料长度的计算
钢筋下料长度的计算钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤6 8~10 12~18 20~28 32~36一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
