汽车构造(曲柄连杆机构)
裙部表面的保护
1）镀锡
油膜破坏时，起润滑作用；又可加速磨合作用。
2）涂石墨(柴油机） 易脆断可加速磨合，自润滑。 3）表面粗糙化 有规律的粗糙化，可加速磨合，沟谷可存
机油润滑。
（4）活塞裙部形状
销座方向
裙部受侧压力的作用， 导致活塞发生变形 工作时向里变形
工作时，活塞受热膨胀，由于销座方向的金属材料较多， 所以膨胀量较大。所以在生产时先将活塞制成椭圆形， 短轴在销座轴方向。
制造时 变形后
开槽活塞（汽油机）
二、活塞环
（一）气环
1.作用： （1）密封：防止气缸内的气体窜入油底壳； （2） 传热：将活塞头部的热量传给气缸壁； （3）辅助刮油、布油。
活塞环安装三隙
侧隙
背隙
端隙
气环的密封
气环的泵油作用
气环的泵油作用
气环断面形状：
（2）刮油油片环（轴普向通衬环环组径合向环衬）环
3、原理：因销座偏置，在接近上止点时，作用 在活塞销座轴线以右的气体压力大于左边，使 活塞倾斜，裙部下端提前换向。而活塞在越过 上止点，侧压力反向时，活塞才以左下端接触 处为支点，顶部向左转（不是平移），完成换 向。
（四）连杆
功用： 将活塞的力传给曲轴，变活塞的往复运动
为曲轴的旋转运动。 组成：
二、气缸盖
功用：密封气缸的上部，与活塞、气缸等共同构成燃烧室。 工作条件：由于接触温度很高的燃气，所以承受的热负荷
很大。 材料：灰铸铁或合金铸铁，铝合金。
气缸盖的分解图
捷达轿车气缸盖总成
二、燃烧室
（三）气缸垫
1、功用：安装在气缸盖 和气缸体之间，保证 气缸盖与气缸体接触 面的密封，防止漏气、 漏水和漏油。
Pc
汽车曲柄连杆机构
连杆弯曲和扭曲
由于承受过大的冲击载荷或安装不正确，连杆可能出现弯 曲或扭曲，导致运转不平稳，增加发动机噪音和振动。
活塞环槽磨损
活塞环槽在使用过程中，由于摩擦和高温作用，导致环槽 磨损，使活塞环的定位失效，增加漏气和窜油的可能性。
故障诊断方法
听诊诊断
振动诊断
通过听曲柄连杆机构运转时的声音，判断 是否存在异常响动或杂音，初步判断故障 部位。
包括曲轴、连杆、活塞、活塞销等，确保其运转 正常。
定期调整气门间隙
保证气门开闭自如，防止因气门间隙不当引起的 故障。
ABCD
定期更换润滑油
保持曲柄连杆机构的良好润滑状态，减少磨损和 摩擦。
定期检查冷却系统
确保发动机得到良好的冷却，降低运转温度，防 止过热引起的故障。
05 曲柄连杆机构的发展趋势与展望
04 曲柄连杆机构的常见故障与维修
CHAPTER
常见故障分析
曲轴轴颈磨损
曲轴在长期运转过程中，轴颈表面受到摩擦和疲劳作用， 逐渐产生磨损，导致曲轴变细、轴颈圆度超差，影响发动 机的正常运转。
活塞销座孔磨损
活塞销座孔在长期使用过程中，由于润滑不良或承受较大 压力，导致座孔磨损，影响活塞销的定位和运动，进而影 响曲柄连杆机构的正常工作。
和使用寿命。
03 曲柄连杆机构的优化设计
CHAPTER
材料选择与热处理
要点一
总结词
材料的选择和热处理工艺对曲柄连杆机构的性能和寿命具 有重要影响。
要点二
详细描述
在材料选择方面，应考虑材料的机械性能，如强度、韧性 和耐磨性。常用的材料包括铸铁、合金钢和铝合金等。铸 铁具有高强度和耐磨性，适合承受高负荷的曲柄连杆机构 ；合金钢经过适当的热处理可以提高其机械性能，适用于 要求高强度和耐磨性的场合；铝合金轻巧且具有良好的耐 腐蚀性，适用于需要减轻重量的曲柄连杆机构。
3《汽车构造》电子教案曲柄连杆机构
3《汽车构造》电子教案-曲柄连杆机构教案章节一：曲柄连杆机构概述教学目标：1. 让学生了解曲柄连杆机构的作用和组成。
2. 让学生掌握曲柄连杆机构的工作原理。
教学内容：1. 曲柄连杆机构的作用：将往复直线运动转化为旋转运动，实现内燃机的做功。
2. 曲柄连杆机构的组成：曲轴、连杆、活塞、气缸、轴承等。
3. 曲柄连杆机构的工作原理：通过活塞在气缸内的往复直线运动，驱动连杆旋转，从而实现曲轴的旋转。
教学方法：1. 采用多媒体课件进行讲解，结合实物图片和动画演示。
2. 引导学生参与讨论，提问解答。
教学评价：1. 学生能准确描述曲柄连杆机构的作用和组成。
2. 学生能理解并解释曲柄连杆机构的工作原理。
教案章节二：曲轴的设计与制造教学目标：1. 让学生了解曲轴的设计要求和制造工艺。
2. 让学生掌握曲轴的结构特点和强度计算。
教学内容：1. 曲轴的设计要求：满足力学性能、耐磨性、疲劳强度等要求。
2. 曲轴的制造工艺：铸造、锻造、机械加工等。
3. 曲轴的结构特点：曲轴轴线、曲拐、曲柄等。
4. 曲轴的强度计算：扭转强度计算、弯曲强度计算。
教学方法：1. 采用多媒体课件进行讲解，结合图纸和实物图片。
2. 案例分析，让学生参与讨论。
教学评价：1. 学生能描述曲轴的设计要求和制造工艺。
2. 学生能分析曲轴的结构特点和强度计算。
教案章节三：连杆的设计与制造教学目标：1. 让学生了解连杆的设计要求和制造工艺。
2. 让学生掌握连杆的结构特点和强度计算。
教学内容：1. 连杆的设计要求：满足力学性能、耐磨性、疲劳强度等要求。
2. 连杆的制造工艺：铸造、锻造、机械加工等。
3. 连杆的结构特点：连杆小头、连杆大头、连杆身等。
4. 连杆的强度计算：扭转强度计算、弯曲强度计算。
教学方法：1. 采用多媒体课件进行讲解，结合图纸和实物图片。
2. 案例分析，让学生参与讨论。
教学评价：1. 学生能描述连杆的设计要求和制造工艺。
2. 学生能分析连杆的结构特点和强度计算。
汽车技术构造教程——曲柄连杆机构
曲柄连杆机构一、曲柄连杆机构的功用及组成曲柄连杆机构是发动机的主要运动机构。
其功用是将活塞的往复运动转变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出的转矩，以驱动汽车车轮转动。
曲柄连杆机构由活塞组、连杆组和曲轴飞轮组的零件组成。
二、活塞组(一)活塞1．活塞的功用及工作条件活塞的主要功用是承受燃烧气体压力，并将此力通过活塞销传给连杆以推动曲轴旋转。
此外活塞顶部与气缸盖、气缸壁共同组成燃烧室。
活塞是发动机中工作条件最严酷的零件。
作用在活塞上的有气体力和往复惯性力。
活塞顶与高温燃气直接接触，使活塞顶的温度很高。
活塞在侧压力的作用下沿气缸壁面高速滑动，由于润滑条件差，因此摩擦损失大，磨损严重。
2．活塞材料现代汽车发动机不论是汽油机还是柴油机广泛采用铝合金活塞，只在极少数汽车发动机上采用铸铁或耐热钢活塞。
3．活塞构造活塞可视为由顶部、头部和裙部等3部分构成。
1)活塞顶部。
汽油机活塞顶部的形状与燃烧室形状和压缩比大小有关。
大多数汽油机采用平顶活塞，其优点是受热面积小，加工简单。
采用凹顶活塞，可以通过改变活塞顶上凹坑的尺寸来调节发动机的压缩比。
柴油机活塞顶部形状取决于混合气形成方式和燃烧室形状。
在分隔式燃烧室柴油机的活塞顶部设有形状不同的浅凹坑，以便在主燃烧室内形成二次涡流，增进混合气形成与燃烧。
柴油机还有另一类燃烧室，称为直喷式燃烧室。
其全部容积都集中在气缸内，且在活塞顶部设有深浅不一、形状各异的燃烧室凹坑。
在直喷式燃烧室的柴油机中，喷油器将燃油直接喷入燃烧室凹坑内，使其与运动气流相混合，形成可燃混合气并燃烧。
2)活塞头部。
由活塞顶至油环槽下端面之间的部分称为活塞头部。
在活塞头部加工有用来安装气环和油环的气环槽和油环槽。
在油环槽底部还加工有回油孔或横向切槽，油环从气缸壁上刮下来的多余机油，经回油孔或横向切槽流回油底壳。
活塞头部应该足够厚，从活塞顶到环槽区的断面变化要尽可能圆滑，过渡圆角R应足够大，以减小热流阻力，便于热量从活塞顶经活塞环传给气缸壁，使活塞顶部的温度不致过高。

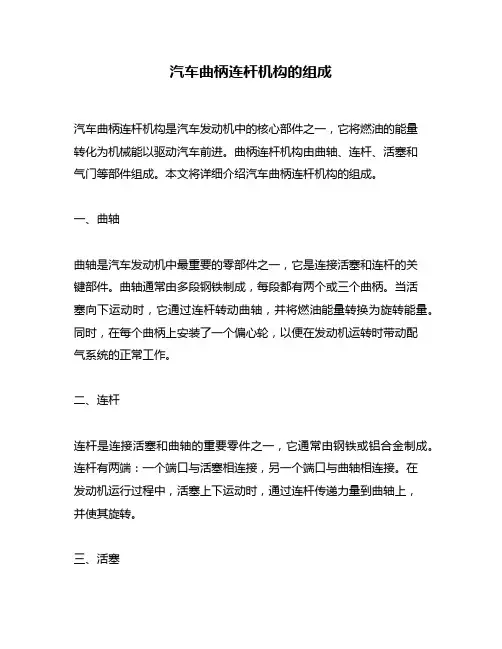

汽车曲柄连杆机构的组成
