2020年人教版初中物理八年级上册第五章《透镜及其应用》测试卷
第五章《透镜及其应用》测试卷一、单选题(共15小题)1.如图，是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（ ） A ． B ． C ．D ．2.小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u 跟像距v 之间关系的图象，如图所示，则下列判断正确的是（ ）A ． 该凸透镜的焦距是20cmB ． 当u =15cm 时，在光屏上能得到一个缩小的像C ． 把物体从距凸透镜15cm 处移动到30cm 处的过程中，像逐渐变小D ． 当u =25cm 时成放大的像，投影仪就是根据这一原理制成的3.下列说法中错误的是（ ）A ． 眼睛能看到呈现在光屏上的像B ． 有的虚像看的见，有的虚像看不见C ． 眼睛可以直接看到凸透镜所成的实像D ． 眼睛既能看到实像，也能看到虚像 4.下列光学设备中，应用的原理与如图5所示的凸透镜成像规律相同的是 （ ）A ． 幻灯机B ． 老花镜C ． 照相机D ． 放大镜5.如下图所示是小明自制的“手机投影仪”。
放映时，为了在屏幕上得到更大的像，下列操作可行的是（ ）A ． 投影仪离屏幕远一些，镜头与手机的距离调小一些B ． 投影仪离屏幕远一些，镜头与手机的距离调大一些C ． 投影仪离屏幕近一些，镜头与手机的距离调大一些D ． 投影仪离屏幕近一些，镜头与手机的距离调小一些6.如图所示，下列透镜中哪些是凸透镜（ ）A ． 1、2、3B ． 4、5、6C ． 1、3、5D ． 2、4、67.小刚同学站在池塘边看到“鱼在云中游”的奇景，他看到的（ ）A ． 鱼是实像，云是虚像B ． 鱼是实像，云是实像C ． 鱼是虚像，云是虚像D ． 鱼是虚像，云是实像8.下列说法正确的是哪个（ ）A ． 能使物体变大的镜子称为放大镜B ． 放大镜对光有发散作用C ． 放大镜也能使物体成倒立、放大像D ． 放大镜只能使物体成放大的像 9.如果在载玻片上写一个字如图甲所示，怎么样使图像变成图乙（ ）A ． 将载玻片顺时针转动90°B ． 将载玻片逆时针转动90°C ． 将载玻片向左上角移动D ． 将载玻片向右下角移动10.利用图示凸透镜成像情景制成的光学设备是（ ）A ． 投影仪B ． 照相机C ． 放大镜D ． 潜望镜11.如图四种情况中所成的像，是实像的是（ ） A ．幻灯机成像 B ．变浅的池底 C ．放大镜成的像D ．水面上的倒影12.以下光学仪器或元件中，对光起发散作用的是（ ）A ． 潜望镜B ． 平面镜C ． 凸透镜D ． 凹透镜13.人眼的晶状体相当于凸透镜．针对如图所示的成像情况，下列判断正确的是（ ）A ． 属于近视眼，应配戴凹透镜B ． 属于近视眼，应配戴凸透镜C ． 属于远视眼，应配戴凹透镜D ． 属于远视眼，应配戴凸透镜14.小明的爷爷用显微镜观察微生物的装片，正当他看清高倍镜下的物像时，小明也争着要看．但他看到的像却有点模糊．通过操作，小明得到了清晰的物像．他的操作方法是（ ）A ． 调节粗准焦螺旋B ． 调节细准焦螺旋C ． 调节反光镜D ． 调整装片位置15.显微镜的结构如图所示，则下列说法正确的是（ ）A ． 物镜相当于凸透镜，目镜相当于凹透镜B ． 物镜和目镜都相当于凸透镜，但只有目镜起放大作用C ． 物镜和目镜都相当于凸透镜，但只有物镜起放大作用D．反光镜的作用是将光反射到载物台上二、填空题(共3小题)16.小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是______ 眼（选填“近视”或“远视”）．如果小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应该配戴适当度数的______ 透镜制作的眼镜来矫正视力，使远处物体在视网膜上成倒立、 ______ 的实像．17.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径.由图可知：甲透镜是透镜，乙透镜是透镜．18.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体．拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰______ （选填“倒立”或“正立”）、______ 清晰的像（选填“放大”或“缩小”），而拿走近视眼镜则烛焰的像变得模糊．那么在拿走近视眼镜后，能使光屏上重新得到清晰像的操作是 ______三、实验题(共3小题)19.小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验．（1）在如下图所示的位置上，成的像是等大的倒立的实像．分析实验成像情况可知实验中所用凸透镜的焦距为 ______ cm.（2）当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向______ （选填“左”或“右”）移动光屏会得到一个倒立、 ______ 的实像； ______ 就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向 ______ 偏．（3）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更______ （选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．20.小组同学在做“验证凸透镜成像规律”实验的过程中发现：当发光物体与光屏之间的距离L确定时，将凸透镜从发光物体处缓慢向光屏移动的过程中，有时能在光屏上成两次清晰的像，有时只能成一次清晰的像，有时不能在光屏上成像．为了研究产生这些现象的条件，该小组同学进行实验，并将每次实验中的相关数据及现象记录在表中．（1）分析比较实验序号1、2、3（或5、6、7）的第一次成像数据中像距v和物距u的变化关系及相关条件，可得出的结论： ______ ；（2）分析比较实验序号1（或2、或5、或6）的第一次和第二次成像数据中物距与像距的关系及相关条件，可得出的结论：同一凸透镜，当______ 一定，移动凸透镜能在光屏上成两次像时，______ ；（3）继续分析比较表格物屏距离L与凸透镜焦距f的数据及观察到的现象，可得出的结论：只要适当移动凸透镜，可以在光屏上得到一次放大的像和一次缩小的像．请你对他所得出的结论做出点评．21.同学们做“探究凸透镜成像的规律”实验，请回答以下问题：（1）如图甲所示，让太阳光正对着凸透镜照射，把光屏置于另一侧．改变光屏与凸透镜间的距离．直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是 ______ cm．（2）实验前，应使烛焰和光屏的中心位于凸透镜的 ______ 上，目的是 ______ ；（3）实验时，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的倒立、______ （放大/缩小）的实像（光屏上像未画出），______ （填光学仪器名称）就是利用这一成像规律工作的．若保持烛焰和透镜的距离不变，换用焦距小一点的透镜，适当移动光屏直到成清晰的像，此时像 ______ （变大、变小、不变）（4）在光屏上得到清晰的像之后，保持透镜的位置不动，只将蜡烛和光屏的位置互换，光屏上______ （会/不会）再次出现清晰的像；（5）在光屏上得到清晰的像之后，保持透镜和光屏均不动，将蜡烛向左移动一小段距离时，要想仍在光屏上得到清晰的像，应该在凸透镜和蜡烛之间放置一个焦距适当的______ （凸/凹）透镜才能实现． ______ （近视/远视）眼就是利用这种透镜矫正的．四、计算题(共1小题)22.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】C【解析】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．凹透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．2.【答案】C【解析】A、u=v=2f，凸透镜成倒立、等大的实像.根据图像，u=v=2f=20cm，所以f=10cm．故A 错误．B、当u=15cm时，2f＞u＞f，成倒立、放大的实像．故B错误．C、物体从距凸透镜15cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小．故C正确．D、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．故D错误．3.【答案】B【解析】眼睛既能直接看到实像，也能够直接看到虚像；实像可以呈现在光屏上，虚像不能够呈现在光屏上，故A、B、C说法正确，B说法不正确，所以选B.4.【答案】C【解析】根据凸透镜的成像规律，由图可知，物距大于像距时，成的是倒立缩小的实像.照相机是根据这个原理制作的.5.【答案】A【解析】根据凸透镜成像的规律知，像变大，则像距变大，物距变小，应使投影仪远离屏幕，并把镜头与手机的距离调小一些.6.【答案】C【解析】根据透镜的结构特点，中间比边缘厚的是凸透镜，有1、3、5；图中透镜中间比边缘薄的是凹透镜，有2、4、6.7.【答案】C【解析】水中的云是云彩反射的光经水面反射后形成的虚像，是由光的反射形成的．水中鱼的反射的光斜射到水面进入空气中时，会发生折射现象，折射光线远离法线，我们逆着折射光线就能看到水中的鱼的较浅的虚像；所以二者都是虚像，只是成像原理不同．8.【答案】C【解析】放大镜是凸透镜，凸透镜对光有会聚作用，放大镜成像是凸透镜成像情况的一种，由凸透镜成像规律可知，放大镜既可以成正立放大的虚像，又可以成倒立、缩小或放大或等大的实像，故ABD错误，C正确.9.【答案】B【解析】载玻片在物镜的一倍焦距和二倍焦距之间，成倒立、放大的实像，倒立、放大的实像又在目镜的一倍焦距以内，成正立、放大的虚像，经过了两次放大．所以载玻片上的物体和看到的像是左右颠倒，上下颠倒的．要看到如图乙的像，载玻片上的物体如图丙放置，所以把甲逆时针转动90°．10.【答案】B【解析】观察图可知，物距为20cm，像距为17cm，由凸透镜成像规律可知，物距大于像距，则像是倒立、缩小的实像，故是照相机的原理.11.【答案】A【解析】A、幻灯机是利用凸透镜成倒立、放大的实像制成的，故符合题意；B、变浅的池底是光的折射现象，形成的是物体的虚像，故不符合题意；C、放大镜是利用凸透镜成正立、放大的虚像制成的，故不符合题意；D、水面上的倒影成的是正立、等大的虚像，故不符合题意．12.【答案】D【解析】对光有发散作用的有：凹透镜和凸面镜，对光有会聚作用的有：凸透镜和凹面镜，平面镜使光线发生镜面反射，既不会聚也不发散．13.【答案】A【解析】由图可知：像成在视网膜的前方，故该眼睛是近视眼，近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线发散，成像位置后移.14.【答案】B【解析】调节粗准焦螺旋和细准焦螺旋都是升降镜筒，调节物体与物镜的距离，以便观察清楚物像，粗准焦螺旋的升降范围大，属于粗略调节，细准焦螺旋的升降范围小，属于精确调节，而小明的爷爷已经调好了，只是不同的人眼睛略有差别，这时要精细调节，所以调细准焦螺旋．15.【答案】D【解析】A、物镜相当于凸透镜，目镜相当于凸透镜，故A错误；B、物镜和目镜都相当于凸透镜，都起放大作用，故B错误；C、物镜和目镜都相当于凸透镜，都起放大作用，故C错误；D、反光镜的作用是将光反射到载物台上，故D正确．16.【答案】近视；凹；缩小【解析】小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是近视眼；可以看清近处的物体，但远处的物体则看不清．需要佩戴凹透镜进行矫正，利用凹透镜的发散作用，把光线的会聚点移到视网膜上，呈现一个倒立缩小清晰的像．17.【答案】凸；凹【解析】从图知，通过甲透镜的光线比入射光线向主光轴靠拢，所以甲对光线有会聚作用，因此甲是凸透镜；通过乙的光线比入射光线更加远离主光轴，所以乙对光线有发散作用，因此乙是凹透镜.18.【答案】倒立；缩小；蜡烛靠近凸透镜或光屛靠近透镜．【解析】近视镜是凹透镜，因为凹透镜对光线有发散作用，拿一个近视眼镜给“眼睛”戴上，凸透镜所成的像会向后移，此时光屏上出现烛焰倒立缩小清晰的像；拿走近视镜片后，蜡烛烛焰的像前移，成在光屏的前面，即此时凸透镜所成的清晰的像应该在光屏和透镜之间，所以应将光屏向靠近透镜方向移动或将蜡烛靠近凸透镜，才能得到清晰的烛焰的像．19.【答案】（1）10；（2）右；放大；投影仪（幻灯机等）；右；（3）薄【解析】（1）当凸透镜成的像是等大的倒立的实像时，物距和像距均为焦距的2倍，由图甲可知物距或像距为20cm，则凸透镜的焦距为10cm；（2）由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向右移动光屏会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏.（3）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜．20.【答案】（1）同一凸透镜，成实像时，像距v随物距u的增大而减小；（2）物屏距离L；第一次成像的物距是第二次成像的像距；（3）他没有说明应在“物屏距离L大于凸透镜的4倍焦距”的条件下才成立．【解析】（1）分析比较实验序号1、2、3（或5、6、7）的第一次成像数据中像距v和物距u可知，物距越小，像距越大，因此可得出的结论：同一凸透镜，成实像时，像距v随物距u的增大而减小；（2）分析比较实验序号1（或2、或5、或6）的第一次和第二次成像数据中物距与像距可知，物屏距离不变，物距与像距交换，此时都能在光屏上成像，并且第一次成像的物距是第二次成像的像距．（3）由图表中可推算出只有序号1、2、5、6实验中，才可在屏上成两次像，可得出的结论：在物屏距离L大于凸透镜的4倍焦距条件下，移动凸透镜，可以在光屏上得到一次放大的像和一次缩小的像；因此结论错误是没有说明应在“物屏距离L大于凸透镜的4倍焦距”的条件．21.【答案】（1）10.0；（2）主光轴；使像成在光屏中央；（3）缩小；照相机；变小；（4）会；（5）凹；近视．【解析】（1）由图知，光屏上出现一个最小最亮的光斑即为凸透镜的焦点处，焦点到凸透镜的距离为60.0cm-50.0cm=10.0cm，则凸透镜的焦距是10.0cm．（2）实验前要调整蜡烛、凸透镜、光屏的高度，三者的中心大致在同一高度，即在凸透镜的主光轴上，这样像才能成在光屏的中心；（3）观察图可知，物距u＞2f．根据凸透镜成像的规律，此时成倒立、缩小的实像；利用这一成像原理的光学仪器为照相机．保持烛焰和透镜的距离不变，换用焦距小一点的透镜，相当于增大物距，则像距会减小，像变小；（4）若保持透镜不动，只将蜡烛和光屏互换位置，物距大于像距，成倒立、缩小的实像．（5）把蜡烛向左移动一小段距离时，物距变大，像距变小，像靠近凸透镜，为使像能成在光屏上，应在蜡烛和凸透镜之间放一块适当的凹透镜对光线进行发散，使光线推迟会聚，像才能成在光屏上，近视眼就是用凹透镜进行矫正的．22.【答案】解：由图可知，△ABO△△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．。

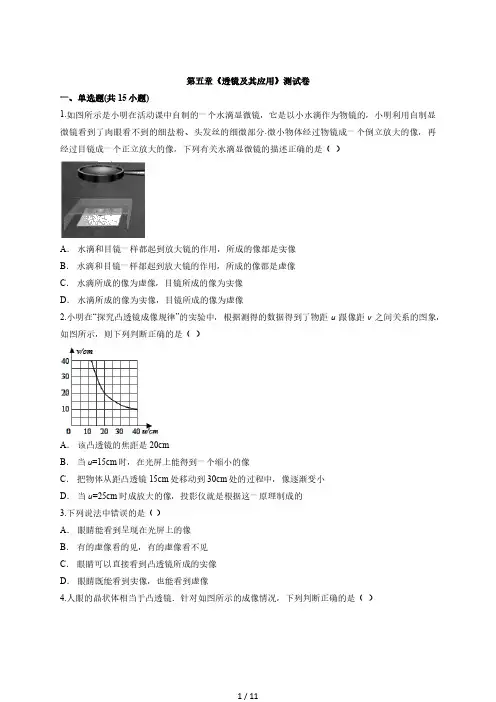

2020—2021学年度初中物理第一学期人教版八年级第五章《透镜及其应用》测试卷
第五章《透镜及其应用》测试卷一、单选题(共15小题)1.如图所示是小明在活动课中自制的一个水滴显微镜，它是以小水滴作为物镜的，小明利用自制显微镜看到了肉眼看不到的细盐粉、头发丝的细微部分.微小物体经过物镜成一个倒立放大的像，再经过目镜成一个正立放大的像，下列有关水滴显微镜的描述正确的是（）A．水滴和目镜一样都起到放大镜的作用，所成的像都是实像B．水滴和目镜一样都起到放大镜的作用，所成的像都是虚像C．水滴所成的像为虚像，目镜所成的像为实像D．水滴所成的像为实像，目镜所成的像为虚像2.小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图象，如图所示，则下列判断正确的是（）A．该凸透镜的焦距是20cmB．当u=15cm时，在光屏上能得到一个缩小的像C．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小D．当u=25cm时成放大的像，投影仪就是根据这一原理制成的3.下列说法中错误的是（）A．眼睛能看到呈现在光屏上的像B．有的虚像看的见，有的虚像看不见C．眼睛可以直接看到凸透镜所成的实像D．眼睛既能看到实像，也能看到虚像4.人眼的晶状体相当于凸透镜．针对如图所示的成像情况，下列判断正确的是（）A．属于近视眼，应配戴凹透镜B．属于近视眼，应配戴凸透镜C．属于远视眼，应配戴凹透镜D．属于远视眼，应配戴凸透镜5.下列光学设备中，应用的原理与如图5所示的凸透镜成像规律相同的是（）A．幻灯机B．老花镜C．照相机D．放大镜6.下列光学仪器中没有凸透镜的是（）A．照相机B．反光镜C．放大镜D．幻灯机7.如果不慎在照相机的镜头上粘上一个灰尘颗粒（如图），那么拍摄的相片（）A．其上部将出现一个黑点B．其下部将出现一个黑点C．其上部和下部皆无黑点D．其上部和下部各出现一个黑点8.物体AB通过凸透镜成像如下图所示，利用这一成像规律制造的光学仪器是（）A．照相机B．放大镜C．幻灯机D．潜望镜9.放映投影片时，要使银幕上出现放大的“F”字母，胶片正确的插法应该是（）A．B．C．D．10.下列图中，表示的是近视眼形成原因的是（）A．B．C．D．11.图中a、b是同一人的两幅照片，b图中他拿的眼镜（）A．属于凸透镜，可用于矫正近视眼B．属于凸透镜，可用于矫正远视眼C．属于凹透镜，可用于矫正远视眼D．属于凹透镜，可用于矫正近视眼12.焦距为5cm的凸透镜，当物体从离凸透镜8cm处逐渐移到离凸透镜20cm处的过程中，下列说法正确的是（）A．像和像距逐渐变小B．像和像距逐渐变大C．像逐渐变小，像距逐渐变大D．像距逐渐变大，像距逐渐变小13.在①小孔成像；②平面镜成像；③放大镜成像；④照相机成像；⑤幻灯机成像中（）A．成实像的是①②③B．成虚像的是②③④C．属于反射成像的是①②D．属于折射成像的是③④⑤14.小明同学把一块透明的玻璃板放在书面上,在玻璃板上滴一个小水珠,透过小水珠看书上的字,如图所示.在玻璃板平行于书面并逐渐远离书面的过程中,小明看到的（）A．一定是放大的虚像B．不可能是放大的实像C．不可能是缩小的实像D．可能是放大的实像或缩小的实像15.小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（）A．光屏上形成的是烛焰倒立等大的实像B．图中成像特点与照相机成像特点完全相同C．将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像D．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像二、填空题(共3小题)16.如图所示的六块玻璃制成的透镜中，属于凸透镜的是______ ，对光具有______ 作用，因此，凸透镜又被叫做 ______ 透镜；属于凹透镜的是 ______ ，对光具有 ______ 作用，因此，凹透镜又被叫做 ______ 透镜．17.在如图所示的四幅小图中，正确表示远视眼成像情况的是图______ ，其矫正做法是______ 图．18.正常人眼的明视距离是_______cm，远视眼的成因是由于晶状体太薄，折光能力太_______ (填“强”或“弱”)，致使物的像成在视网膜之_______ (填“前”或“后”)，这时应佩戴用_______做成的远视眼镜进行矫正．三、实验题(共3小题)19.某物理学习小组，选择如图所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成)：(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图中的哪两个凸透镜做实验？答：____________(选填字母序号)；器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图甲、乙所示．比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越____________；(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与____________的关系”．20.如图所示，在“探究凸透镜成像规律”的实验中，凸透镜在光具座上的位置保持不变，凸透镜的焦距为10cm．（1）实验中随着蜡烛的燃烧，光屏上依然得到烛焰清晰的像，但光屏上像的位置却偏高，为了使像仍成在光屏的中央，则应向 ______ 调节凸透镜．（2）调整后，保持透镜位置不变，若想在光屏上得到倒立、缩小的像，移动蜡烛以后，需要缓慢向 ______ 移动光屏，写出一个原理相同的应用 ______ ．如果在蜡烛和凸透镜之间放一个近视镜，要想在光屏上得到清晰的像，应缓慢向 ______ 移动光屏．（3）透镜位置不变，将蜡烛移到标尺45cm处，此时应站在______ 一侧观察蜡烛的像，当观察像时， ______ （选填“有”或“没有）光进入人眼．21.小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验．（1）在如下图所示的位置上，成的像是等大的倒立的实像．分析实验成像情况可知实验中所用凸透镜的焦距为 ______ cm.（2）当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向______ （选填“左”或“右”）移动光屏会得到一个倒立、 ______ 的实像； ______ 就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向 ______ 偏．（3）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更______ （选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．四、计算题(共1小题)22.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】D【解析】由图可见，水滴作为物镜，成倒立放大的实像；放大镜是目镜，成正立放大的虚像．2.【答案】C【解析】A、u=v=2f，凸透镜成倒立、等大的实像.根据图像，u=v=2f=20cm，所以f=10cm．故A 错误．B、当u=15cm时，2f＞u＞f，成倒立、放大的实像．故B错误．C、物体从距凸透镜15cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小．故C正确．D、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．故D错误．3.【答案】B【解析】眼睛既能直接看到实像，也能够直接看到虚像；实像可以呈现在光屏上，虚像不能够呈现在光屏上，故A、B、C说法正确，B说法不正确，所以选B.4.【答案】A【解析】由图可知：像成在视网膜的前方，故该眼睛是近视眼，近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线发散，成像位置后移.5.【答案】C【解析】根据凸透镜的成像规律，由图可知，物距大于像距时，成的是倒立缩小的实像.照相机是根据这个原理制作的.6.【答案】B【解析】反光镜是应用了凸面镜对光线的发散作用，而其他的光学器件都是应用了凸透镜.7.【答案】C【解析】照相机的镜头是一个凸透镜．物体有无数点组成，物体上任一点射向照相机镜头有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．当照相机的镜头上沾上一个黑点，还有另外的许多光线，经凸透镜折射会聚成像，所以所拍照片不会存在小黑点.8.【答案】B【解析】照相机的成像是倒立、缩小的实像，幻灯机成像是倒立放大的实像，放大镜成像是正立放大的虚像，潜望镜是由平面镜组成，成像是正立等大的虚像.由图可知，此题中的成像情况符合放大镜的成像.ACD不符合要求，故选B.9.【答案】D【解析】放映幻灯时，成的像是倒立且左右相反的，故字母F的像是D中的形状.10.【答案】D【解析】近视眼能看清近处的物体，不能看清远处的物体，由于近视眼的晶状体变厚，使像成在视网膜的前方.所以答案选D.11.【答案】B【解析】由图可知，当把眼睛片靠近眼睛时，发现眼睛被放大，所以该镜片是凸透镜；凸透镜对光线有会聚作用，可以用来矫正远视眼.12.【答案】A【解析】已知凸透镜的焦距是5cm，把一个物体从离凸透镜8cm处逐渐向20cm处的过程中，物距增大，像距逐渐变小，像也逐渐变小．13.【答案】D【解析】①小孔成像是光沿直线传播的原理，所成的像是倒立的实像；②平面镜成像是光的反射成像，所成的像是正立等大的虚像；③放大镜成像是光的折射成像，所成的像是放大正立的虚像；④照相机成像是光的折射成像，所成的像是缩小倒立的实像；⑤幻灯机成像是光的折射成像，所成的像是放大倒产的实像；综上所述，成实像的有①④⑤，成虚像的是②③，属于反射成像的是②，属于折射成像的是③④⑤，则ABC错误，D正确.14.【答案】D【解析】小水珠相当于凸透镜，此时u＜f，成正立、放大的虚像；玻璃板远离书面的过程中，当f ＜u＜2f时，成倒立、放大、实像，当u＞2f时，成倒立、缩小、实像.15.【答案】D【解析】A、由图可知，物距u=25cm，v=40cm，物距u＜v，成倒立放大的实像，故A错误；B、u＜v，成倒立放大的实像，与投影仪的成像原理相同，故B错误；C、将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，此时物距u=40cm，由光路可逆，可以知道v=25cm，故C错误；D、由图可知，像距v＞2f，2f＞u＞f，所以20cm＞f＞12.5cm，当将蜡烛移到光具座40cm刻度线处，此时物距u=10cm＜f，焦点内不成像，故D正确．16.【答案】ACD；会聚；会聚；BEF；发散；发散．【解析】中间比边缘厚的透镜是凸透镜，图中的ACD符合要求，凸透镜对光有会聚作用，又叫会聚透镜；中间比边缘薄的透镜是凹透镜，图中的BEF符合要求，凹透镜对光线具有发散作用，又叫发散透镜．17.【答案】B；D【解析】远视眼是因为眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，落在视网膜的后方造成的，所以需要利用凸透镜对光线的会聚作用，使像前移，重新落在视网膜上，应当佩戴凸透镜．18.【答案】25；弱；后；凸透镜【解析】正常人眼的明视距离是25cm；晶状体和角膜的共同作用相当于一个凸透镜，它把来自物体的光会聚在视网膜上，形成物体的像；而远视眼只能看清远处的物体，看不清近处的物体，产生远视眼的原因是：晶状体太薄，折光能力太弱，或者眼球在前后方向上太短，使得来自近处某点的光还没有会聚一点就到达视网膜了，在视网膜上形成一个模糊的光斑．因此对远视眼可通过凸透镜对光线的会聚作用进行矫正.19.【答案】AC；小；材料【解析】(1)由图可知，根据实验要求，同样材质的只有A和C，且它们的厚度不同，便于实验的探究；(2)由图可知，乙图的焦距小，而乙凸透镜的厚度比较厚，会聚作用强，且凸面比较凸；(3)A、B两种材料的透镜厚度相同，但材质不同，所以得出的结论也就不同．可以通过此作实验“凸透镜的焦距大小与材料的关系”．20.【答案】（1）下；（2）左；照相机；右；（3）光屏；有．【解析】（1）根据光线过光心不改变方向，如图，像成在光屏的上方，要使像成在光屏的中央位置，可以让蜡烛向上移动，或凸透镜向下移动，或光屏向上移动．（2）如图所示，此时物体处于1倍焦距和2倍焦距之间，成倒立放大的实像，所以要想成倒立、缩小的实像，即必须增大物距，即将蜡烛向左移动到2倍焦距以外，同时像距应该变小，所以光屏应该向左移动；由于近视镜是凹透镜，对光线有发散的作用，所以如果在蜡烛和凸透镜之间放一个近视镜，此时使得光线发散，所以会推迟成像，故应该将光屏向右移动；（3）透镜位置不变，将蜡烛移到标尺45cm处，即此时物体处于1倍焦距以内，此时光屏上没有像，但应站在光屏一侧观察，能看到蜡烛的正立、放大的虚像，当观察像时肯定有光进入人眼；21.【答案】（1）10；（2）右；放大；投影仪（幻灯机等）；右；（3）薄【解析】（1）当凸透镜成的像是等大的倒立的实像时，物距和像距均为焦距的2倍，由图甲可知物距或像距为20cm，则凸透镜的焦距为10cm；（2）由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向右移动光屏会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏.（3）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜．22.【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．11 / 11。
人教版初中物理八年级上册第五章《透镜及其应用》测试题(含答案)
初中物理八年级上册第五章《透镜及其应用》测试题（含答案）一、选择题1、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（）A．凸透镜前任意位置 B．凹透镜前任意位置C．凹透镜的焦点上D．凸透镜的焦点上2、下列关于透镜的说法，正确的是（）A．凸透镜对光线一定有会聚作用B．凹透镜对光线不一定有发散作用C．经过凸透镜的光线一定是发散光线D．经过凹透镜的光线有可能比原来更会聚了一些3、下列光学作图中，错误的是（）A．凹透镜聚光B．平面镜成像C．光从空气射入水中D．光的色散4、下列关于实像和虚像的说法，正确的是（）A．实像不可能与物体等大B．实像都是由光的折射形成的C．虚像是人的幻觉，并没有光线射入人眼D．虚像不能在光屏上呈现5、在八年级物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；③放大镜成的像；④投影仪投影在屏幕上成的像。
下列关于上述“像”的说法中正确的是（）A．属于实像的是①②④B．由于光的直线传播形成的像是①③C．由于光的反射形成的像是①②D．由于光的折射形成的像是③④6、以下有关透镜的说法，正确的是（）A．望远镜的物镜使远处的物体成正立、放大的虚像B．要使投影仪在屏幕上成的像更大一些，应让投影片离镜头更近一些C．照相机成像时，物距在一倍焦距和二倍焦距之间D．放大镜只能成放大的像，不能成缩小的像7、芯片（如图甲所示）是电子设备的心脏和大脑，光刻机是制造芯片的核心装备。
某种光刻机的原理如图乙所示，先在硅片表面涂一层光刻胶，再用紫外线光束透过事先设计好集成电路图的镂空掩模，经过凸透镜去照射下面的硅片，被光线照射到的光刻胶会发生反应，硅片上就会出现缩小的电路图案，下列说法正确的是（）A．掩膜在硅片上的像是正立缩小的实像B．掩膜位于凸透镜一倍焦距和二倍焦距之间C．要想硅片上的像变小，需将掩膜和硅片向上移动D．将掩膜和硅片向下移动相同距离，硅片上还能成清晰的像8、如图所示，A、B、C、D是距凸透镜不同距离的四个点，F为焦点。
2020年度初中人教版物理八年级上学期第五章《透镜及其应用》测试卷
第五章《透镜及其应用》测试卷一、单选题(共15小题)1.某同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如图所示，模型中的凸透镜相当于晶状体，烧瓶后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图表示的眼球模型和应采取的矫正措施分别是（ ）A ． 远视眼模型，用凸透镜矫正B ． 近视眼模型，用凹透镜矫正C ． 远视眼模型，用凹透镜矫正D ． 近视眼模型，用凸透镜矫正2.如图，是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（） A ． B ． C ．D ．3.如果不慎在照相机的镜头上粘上一个灰尘颗粒（如图），那么拍摄的相片（ ）A ． 其上部将出现一个黑点B ． 其下部将出现一个黑点C ． 其上部和下部皆无黑点D ． 其上部和下部各出现一个黑点4.下列关于显微镜和望远镜的说法，正确的是（ ）A ． 使用显微镜观察物体，看到的是物体被两次放大之后的虚像B ． 通过望远镜看到的是物体被两次放大之后的实像C ． 所有望远镜的物镜都相当于凸透镜D ． 以上说法都不对5.图中a 、b 是同一人的两幅 照片，b 图中他拿的眼镜（ ）A ． 属于凸透镜，可用于矫正近视眼B ． 属于凸透镜，可用于矫正远视眼C ． 属于凹透镜，可用于矫正远视眼D ． 属于凹透镜，可用于矫正近视眼6.某同学用焦距为10㎝的凸透镜去观察书上的文字，所成的像如下图所示，则文字到凸透镜的距离可能为（ ）A ． 25㎝B ． 15cmC ． 6㎝D ． 12㎝7.下图的四幅图，分别表示近视眼成像情况和矫正做法的是（ ）A ． ②②;B ． ②②;C ． ②②;D ． ②②.8.教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像．一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是（ ）A ． 减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B ． 减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C ． 增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离D ． 增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离9.如下图所示， 焦距为 10cm的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为 12cm ． 若凸透镜远离白纸，看到光斑的大小和亮度的变化情况是（ ）A ． 光斑一直变大，亮度越来越暗B ． 光斑一直变小，亮度越来越暗C ． 光斑先变小后变大，亮度先变亮后变暗D ． 光斑一直变大，亮度越来越亮10.两个完全相同的凸透镜L 1、L 2如图放置，其中AO 1=O 1B =BO 2，过A 点的一条光线经L 1折射后按如图方向到达L 2，则关于该光线再经L 2折射后的去向，以下判断正确的是（ ）A ． 过L 2的二倍焦距点B ． 过L 2的焦点C ． 平行于L 2的主光轴D ． 过L 2的二倍焦距以外的点11.关于凸透镜，下列说法中正确的是（ ） A ． 用照相机照相时，被照人到镜头的距离必须小于二倍焦距B ． 用放大镜观察邮票时，邮票应放在放大镜的一倍焦距以内C ． 用幻灯机放映幻灯片时，幻灯片到镜头的距离必须大于二倍焦距D ． 照相机、幻灯机的镜头是凸透镜，放大镜的镜头是凹透镜12.一束光在空气中经凸透镜折射后，下列说法中正确的是（ ）A ． 一定是平行光束B ． 一定是会聚光束C ． 折射光束比原来的光束会聚一些D ． 一定是发散光束13.如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是（ ）A ． 放大镜B ． 电影放映机C ． 照相机D ． 投影仪14.某同学在学习“眼睛和眼镜”一节时，制作了一个眼球模型，如图所示，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（ ）A ． 远视眼模型，用凸透镜矫正B ． 近视眼模型，用凹透镜矫正C ． 近视眼模型，用凸透镜矫正D ． 远视眼模型，用凹透镜矫正15.显微镜可以观察微小的生物，是因为显微镜放大倍数较大，被观察的物体经过了 （ ） A ． 一次放大作用B ． 二次放大作用C ． 三次放大作用D ． 四次放大作用二、填空题(共3小题)16.手指投影灯玩具内部的结构示意图如图甲所示.调节它到墙壁的距离,墙上会出现如图乙所示清晰的喜羊羊图像.完成下题.(1) ②在图甲中标示出物距；②画出图甲中所示的两条光线经凸透镜之后的光线.(2) 墙上的喜羊羊是实像还是虚像? .该像相对于物是“正立”还是“倒立”的? . 17.把一张透明塑料纸铺在桌上，用筷子在塑料纸上滴一个水珠（直径约5 mm ），双手平拿着塑料纸，透过水珠看纸上的字，字是（放大或缩小）；看到的是（实像或虚像），小水珠起到镜的作用. 18.一个凸透镜的焦距是10cm ，将物体放在距透镜40cm 处，可以在凸透镜另一侧的光屏上得到 ______ 、 ______ 的实像， ______ 机就是利用这个原理做成的．三、实验题(共3小题)19.利用如图所示的装置来探究凸透镜的成像规律．通过实验，他发现蜡烛离透镜越远，光屏上得到清晰的像越______ （填“大”或“小”）．当把蜡烛向凸透镜靠近时，要在光屏上得到清晰的像，光屏应 ______ 凸透镜（填“靠近”或“远离”），此时在光屏上已成清晰的像是 ______ 的（填“倒立”或“正立”）．实验中，屏上已成清晰的像，此时固定蜡烛，将透镜换成一个焦距稍小一点的凸透镜实验，则屏需向______ （填“左”或“右”）移动才能成清晰的像，此刻的像比换镜前变______ （填“大”或“小”）．20.如图所示，小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验．（1）要使像能够成在光屏的中央，应将光屏向 ______ （选填“上”或“下”）调整；（2）实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，则该凸透镜的焦距是 ______ cm；（3）接着使烛焰向左移动5cm，此时应该将光屏向 ______（选“左”或“右”）移到某一位置，才能在屏上得到倒立、 ______（选填“放大”“缩小”或“等大”）、清晰的实像．（4）当烛焰距凸透镜10cm时，光屏上得到了一个清晰的像，则该像为 ______ 、 ______ 的实像，应用这一规律可以制成 ______ （选填“照相机”或“投影仪”），保持镜不动，将蜡烛向左移动，为使光屏上再次出现清晰的像，应将光屏向 ______ （选填“左”或“右”）移动．21.如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置（所用的凸透镜上标有f=15cm字样）：（1）其中还需要调整的是： ______ ．（2）在“观察凸透镜所成的像”的实验中：②若将物体放在距离凸透镜20cm处时，会成 ______ 像．②若将物体放在距离凸透镜35cm处时，会成 ______ 像．②若将物体放在距离凸透镜10cm处时，会成 ______ 像．（要求指出像的放大或缩小，倒立或正立，虚或实）（3）调整后若想使像变大，则应将蜡向 ______ 移动．（4）人的眼睛要看烛焰的放大、正立的 ______ 像，人必须和烛焰在凸透镜的 ______ 侧．（选填“同一”、“两”）四、计算题(共1小题)22.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】B【解析】由图可知：像成在视网膜的前方，所以该模型是近视眼，近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚．故A、C、D错误.2.【答案】C【解析】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．凹透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．3.【答案】C【解析】照相机的镜头是一个凸透镜．物体有无数点组成，物体上任一点射向照相机镜头有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．当照相机的镜头上沾上一个黑点，还有另外的许多光线，经凸透镜折射会聚成像，所以所拍照片不会存在小黑点.4.【答案】A【解析】望远镜是由两组透镜组成，靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，目镜成放大的虚像，观察物体时，观察者感觉远处的物体被拉近了；对于伽利略望远镜是以凹透镜作物镜的，而对于开普勒望远镜，其物镜和目镜都是凸透镜．故B、C错误．显微镜物镜和目镜都是凸透镜，把标本放在物镜的二倍焦距和一倍焦距之间，这样得到一个放大的实像，那么这个放大的实像正好成在目镜焦点以内，由凸透镜成像规律可知，当u＜f时，成正立放大的虚像．故A正确．5.【答案】B【解析】由图可知，当把眼睛片靠近眼睛时，发现眼睛被放大，所以该镜片是凸透镜；凸透镜对光线有会聚作用，可以用来矫正远视眼.6.【答案】C【解析】由图可知，该凸透镜是放大镜，而放大镜的原理是：物体处在凸透镜一倍焦距以内.依题意凸透镜的焦距f=10cm，所以文字到凸透镜的距离应小于10cm，故A、B、D不符合题意，C符合题意.7.【答案】B【解析】近视眼看远处的物体时，像成在视网膜的前面，所以丙是近视眼的成像情况．近视眼需戴凹透镜矫正，所以甲是近视眼的矫正做法．8.【答案】C【解析】投影仪是利用凸透镜成实像时，f＜u＜2f，成倒立放大的实像规律制作的；凸透镜成实像时，减小物距，增大像距，即减小透镜到投影片的距离，增大投影仪和屏幕间的距离，才能将屏幕上较小的画面变大.9.【答案】A【解析】平行于主光轴的光线经凸透镜折射后会聚一点，这点是凸透镜的焦点，光线到达焦点并且继续向前射出.依题意可知，此时光斑到凸透镜的距离为12cm ，大于一倍焦距，此时的光线是交点之后的，是发散的，所以光斑一直变大，亮度越来越暗.10.【答案】A【解析】过主光轴上的一点A发出的光线，经过凸透镜折射后交于主光轴上一点B，并且A、B两点到光心的距离相等，可知：AO1和O1B为凸透镜的二倍焦距．因为两个透镜完全相同，且AO1=O1B=BO2，所以BO2也是凸透镜L2的二倍焦距，所以光线再经L2折射后仍过L2的二倍焦距点．11.【答案】B【解析】本题主要考查了凸透镜成像规律在生活中的应用.A.照相机照相时，物距需大于2倍焦距才可，故A错误；B.用放大镜时，物体须放在一倍焦距以内，故B正确；C.用幻灯机时，幻灯片到镜头的距离须介于1倍焦距与2倍焦距之间，故C错误；D.照相机、幻灯机、放大镜的镜头都是凸透镜，故D错误.12.【答案】C【解析】凸透镜对光线有会聚作用，即无论入射光线的角度如何，经过凸透镜后，折射光线会相对于入射光线向主光轴靠近，与原入射光线作比较要会聚一些，因此一束光在空气中经凸透镜折射后，折射光束比原来光束会聚一些.13.【答案】C【解析】由图知，光屏上是倒立、缩小的实像，根据凸透镜成像规律，此时u＞2f，像的位置在f ＜v＜2f；照相机是根据这个原理制成的．14.【答案】B【解析】由题干图可知：像成在视网膜的前方，所以该模型是近视眼，近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚．故A、C、D错误. 15.【答案】B【解析】显微镜的物镜相当于幻灯机的镜头，物体经过物镜后成倒立、放大的实像，显微镜的目镜相当于一个放大镜，通过目镜成正立、放大的虚像，因此是经过了两次放大.16.【答案】(1)(2) 实像倒立【解析】(1)②带图案的胶片相当于物体,物距是指物体到凸透镜的距离；②由凸透镜的三条特殊光线可知,过光心的光线,其传播方向不变;过焦点的光线,折射后平行于主光轴；（2）墙壁可以承接的像一定是实像,根据凸透镜成像规律可知,成实像时,成的一定是倒立的实像.17.【答案】放大；虚像；放大【解析】筷子在塑料纸上滴一个水珠，水珠的中间比边缘厚，水珠是一个凸透镜，起放大镜的作用，纸上的字在水珠的一倍焦距之内，成正立、放大的虚像，此时小水珠相当于一个放大镜.18.【答案】倒立；缩小；照相（或摄像）．【解析】已知凸透镜的焦距是10cm，将物体放在距透镜40cm处时，u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．19.【答案】小；远离；倒立；左；小．【解析】蜡烛离透镜越远即物距越大，根据凸透镜成像的规律，所成的像越小；当把蜡烛向凸透镜靠近时，物距减小，所以成的像会变大，像距也会变大；在光屏上成的像是实像，所以是倒立的；实验中，屏上已成清晰的像，此时固定蜡烛，当透镜换成一个焦距稍小一点的凸透镜实验时，此时相当于增大了物距，所以成的像更小，像距也会减小．20.【答案】（1）下；（2）7.5；（3）左；缩小；（4）倒立；放大；投影仪；左．【解析】（1）根据图示的光屏、凸透镜、烛焰三者的位置关系可知，光屏的中心高于凸透镜、烛焰的中心，要使像成在光屏的中心，就要使光屏向下调整使三者的中心在同一高度上；（2）根据题意，当烛焰距凸透镜15cm时，在光屏上得到等大清晰的实像，说明此时15cm=u=2f，所以f=7.5cm；（3）当使烛焰向左移动5cm，则u=15cm+5cm=20cm＞2f，在光屏上才能得到倒立、缩小的实像；因为物距增大，那么像距要减小，此时应该将光屏向左移到某一位置；（4）f＜u=10cm＜2f，物距大于一倍焦距小于二倍焦距，成倒立放大实像，投影仪就是利用这一原理制成的．将蜡烛向左移动，物距增大，为使在光屏上得到清晰的像，像距应减小，所以同时将光屏也向左移动，遵循：物近像远，物远像近．21.【答案】（1）光屏的高度；（2）②倒立、放大的实；②倒立、缩小的实；②正立、放大的虚；（3）右；（4）虚；两．【解析】（1）为了保证烛焰的像成在光屏的中央，则焰心、光心及光屏的中心必须在同一高度上，由图可知，光屏有些高．所以必须要调整的是光屏的高度；（2）②已知f=15cm，将物体放在距离凸透镜20处时，2f＞u＞f，成倒立、放大的实像．②将物体放在距离凸透镜35处时，u＞2f，成倒立、缩小的实像．②将物体放在距离凸透镜10处时，u＜f，成正立、放大的虚像．（3）当物体放在焦点之外时，在凸透镜的另一侧成倒立的实像，物距越大，像距越小，实像越小，所以此时需增大物距，即应将蜡烛向右移．（4）当u＜f，成正立、放大的虚像．此时像物同侧．所以人的眼睛要看烛焰的放大、正立的虚像，人必须和烛焰在凸透镜的两侧．22.【答案】解：由图可知，②ABO②②AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．。
2020年人教版八年级上册物理第五章透镜及其应用单元试卷(含答案)
八年级物理第五章透镜及其应用单元试卷一、选择题1.下列关于透镜的说法中正确的是（）A.通过凸透镜的光线必定是会聚的B.任何光线经过凸透镜折射后都能会聚于一点C.通过凸透镜的光线可能是发散的D.通过凹透镜的光线一定是发散的2、如图，是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（）3.把一物体放在凸透镜前，在凸透镜另一侧12cm处得到缩小的像，该凸透镜的焦距可能是（）A. 10cmB. 12cmC. 24cmD. 6cm4.物体放在凸透镜前12厘米处，在透镜一侧的光屏上成一个倒立放大的像。
当物体距凸透镜8厘米，所成的像（）A 一定是倒立放大的实像B 可能是倒立缩小的实像C 可能是正立放大的虚像D 可能是正立等大的虚像5.放电影时，电影胶片上的图案经凸透镜在银幕上成的是（）A.倒立、放大的虚像B.正立、放大的实像C.正立、放大的虚像D.倒立、放大的实像6、贝贝同学在用显微镜观察植物细胞时，发现从目镜中看细胞，其位置在视野的右上方，现在想要使看到的物体在视野的中心，则他应该向什么方向移动物体（）A.左上方B.右上方C.左下方D.右下方7.关于远视眼的成因分析正确的是（）A.来自近处的物体成像成在了视网膜的前方B.一般是由于人随着年龄的增长，睫状体对晶状体的调节能力减弱C.晶状体太厚，或是晶状体的前后径太长D.需要戴发散透镜进行矫正8.小希对下列光学成像实例进行了分析，判断正确的是（）实例：①针孔照相机内所成的像；②潜望镜中看到的景物的像；③放大镜看到的物体的像；④幻灯机屏幕上所成的像；⑤照相机中所成的像．A.反射成像的有②③⑤B.折射成像的有①④⑤C.属于实像的是①④⑤D.属于虚像的是②③④9.如果在载玻片上写一个字如图甲所示，怎么样使图像变成图乙（）A．将载玻片顺时针转动90°B．将载玻片逆时针转动90°C．将载玻片向左上角移动D．将载玻片向右下角移动10.探究烛焰通过焦距是10cm的凸透镜成像规律时，蜡烛，透镜，光屏位置如图所示，此时（）A. a为物距B. b为焦距C. 凸透镜成放大的烛焰像D. 若蜡烛，透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像11、点光源S放在焦距为8cm的凸透镜的焦点上时，在透镜另一侧离透镜16cm处的垂直于主轴的光屏看到一个圆形光斑，若使屏上光斑面积缩小，可采用的办法是（）A.光屏远离透镜一段距离B.光屏向透镜移近一段距离C.点光源远离透镜一段距离D.点光源向透镜移近一段距离12.高老师戴着眼镜正在批作业，听到远处有学生叫她，为了看清该学生的容貌，高老师立即摘下眼镜跟这位学生打招呼。
2020年人教版八年级初中物理第五章《透镜及其应用》测试卷
给我一个支点，可以撬起整个地球。
——阿基米德第五章《透镜及其应用》测试卷一、单选题(共15小题)1.如图甲是正常眼睛对光的作用情况，则图乙（）A．是近视眼，应配戴凸透镜制成的眼镜矫正B．是近视眼，应配戴凹透镜制成的眼镜矫正C．是远视眼，应配戴凹透镜制成的眼镜矫正D．是远视眼，应配戴凸透镜制成的眼镜矫正2.望远镜能对远处的物体进行视角放大，它利用两个焦距不同的凸透镜分别作为物镜和目镜，则物镜和目镜对被观察物体所成的像是（）A．物镜和目镜都成虚像B．物镜和目镜都成实像C．物镜成倒立放大的实像D．目镜成正立放大的虚像3.使用下列光学器材，使物体成正立、放大的虚像的是（）A．放大镜B．照相机C．幻灯机D．平面镜4.如图所示的光路图中，正确的是（）A．B．C．D．5.烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A．要在光屏上成清晰的像，光屏应向右移动B．要在光屏上成清晰的像，光屏应向左移动C．移动光屏，可以得到一个清晰放大的实像D．移动光屏，可以得到一个清晰放大的虚像6.关于远视眼，下列说法正确的是（）A．老年人的睫状体对晶状体的调节能力减弱会造成远视眼B．来自近处物体的光将会聚于视网膜的前方C．需要戴发散透镜进行矫正D．远视眼的原因是晶状体太厚，或者眼球在前后方向上太长7.下列图中，表示的是近视眼形成原因的是（）A．B．C．D．8.昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为10cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。
在一次实验中，小明不小心把观察盒上的凸透镜打碎了。
为了修好观察盒，老师分别给他提供了焦距为4cm、8cm、10cm和12cm的凸透镜各一个，他应该选择（）A．焦距为4cm的凸透镜B．焦距为8cm的凸透镜C．焦距为10cm的凸透镜D．焦距为12cm的凸透镜9.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（）A．凸透镜位于a点左侧B．凸透镜位于b点右侧C．蜡烛在a点时，物距大于一倍焦距小于二倍焦距D．蜡烛在b点时，像距大于二倍焦距10.在“探究凸透镜成像规律”实验中，烛焰、凸透镜和光屏处于如图所示的位置时，恰能在光屏上成一个清晰的像，应用这一成像原理的是（）A．潜望镜B．放大镜C．照相机D．投影仪11.一束光在空气中经凸透镜折射后，下列说法中正确的是（）A．一定是平行光束B．一定是会聚光束C．折射光束比原来的光束会聚一些D．一定是发散光束12.如下图所示，是市五中装的两种电子监控器.它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统.光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的.其光学系统的工作原理相当于（）A．平面镜成虚像B．凸透镜成实像C．显微镜D．凸透镜成虚像13.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（）A．透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C．透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D．蜡烛不动，透镜不动，光屏靠近透镜移动14.如图所示的情景中，形成实像的是（）A．镜中的小红B．水中的折笔C．眼睛看物体D．放大的手指15.小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（）A．光屏上形成的是烛焰倒立等大的实像B．图中成像特点与照相机成像特点完全相同C．将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像D．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像二、填空题(共3小题)16.小红家购置了一辆小车，在一次烈日下洗车后，车身油漆上出现了不少黑点，像是烧焦了的痕迹，这是因为车身上残留的水滴相当于______ ，对光线有______ 作用，使得水滴下的车身温度升高而失去光泽．17.解决实际问题：午饭时刻,尽管南极阳光明媚,但考察队因为打火机用完了,无法取火.队里除了戴老花镜的老李、小王,戴近视眼镜的小黄,再无其他人,然而面对的就只有白茫茫的雪和无尽头的冰,他们应该怎样取得火种呢？办法：_____________________理由：_____________________18.在凹透镜的四周加一屏障，遮住从平行光源射向凹透镜周围的光线，如图所示．屏障可用硬纸片或薄木板中间开一个圆孔做成．（1）移动光屏便可看到屏上圆形光斑的面积随着______而增大，表明通过凹透镜的光是______的．（2）若换用凸透镜做实验，请画出大致的光路图．当光屏从左向右移动时，光斑如何变化？三、实验题(共3小题)19.小刚探究“凸透镜成像规律”的实验装置如图甲所示，其中焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和蜡烛分别位于凸透镜的两侧．（1）小刚将蜡烛移至光具座上40cm刻度线处，从透镜的右侧通过透镜可以看到烛焰像，像的特点是放大的______ 的______ 像．（2）小刚将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是______ 的实像，（选填“倒立”或“正立”）这一原理应用是______ ．（3）小刚将蜡烛移至光具座上10cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像．则该像是______ 的实像（选填“放大”、“等大”、“缩小”）；光屏的位置在______ cm的刻度范围内．（4）在上一步实验获得清晰的像后，小刚取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上还能成清晰的像，可将光屏向______ （左/右）移．20.小华在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏至65cm刻度线处，使烛焰在光屏上成清晰的像．如图所示．请结合此实验完成下列问题：（1）如图所示的实验现象能够说明______ 的成像特点．A．照相机B．幻灯机C．放大镜（2）保持透镜在50cm刻度线处不动，如果想在光屏上得到更大的清晰的像，应该进行的操作是______ ．A．将蜡烛左移，光屏左移B．将蜡烛左移，光屏右移C．将蜡烛右移．光屏左移D．将蜡烛右移．光屏右移（3）保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上80cm刻度线处，将光屏放在光具座上透镜的左侧，通过移动光屏，在光屏上可呈现烛焰清晰______ 的像．A．倒立放大B．倒立缩小C．正立放大．21.小华在“探究凸透镜成像规律的实验”中发现像高与像距、物距之间有一定的关系，为了进一步探究，他将5cm长的发光体放在一个竖直支架上作为光源进行实验．（1）实验开始前，首先在光具座上依次安装发光体、凸透镜和光屏并进行调节，使它们的中心在______ ．（2）下表是小华同学实验时记录的几组数据：根据表中数据，完成下列问题：①凸透镜的焦距为______ cm．①从表中的数据可以看出，当像距小于物距时，像高与物高的比值______ 1（选填“大于”或“小于”）；当像距大于物距时，像高与物高的比值______ 1（选填“大于”或“小于”）．①小华通过进一步分析实验数据又得出了像高与物高的比值和像距与物距之间的具体关系．他的结论是______ ．四、计算题(共1小题)22.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】B【解析】由乙图可知：像成在视网膜的前方，故该眼睛是近视眼；近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚. 2.【答案】D【解析】望远镜望是由两组透镜组成，物镜成倒立、缩小的实像，与照相机的成像原理相同；目镜成正立、放大的虚像，与放大镜的成像原理相同．3.【答案】A【解析】A.放大镜是利用凸透镜在U＜f时，通过凸透镜能看到一个正立的、放大的虚像，故该选项符合题意；B.照相机是利用凸透镜在U＞2f时，在另一侧光屏上得到倒立、缩小的实像，故该选项不符合题意；C.幻灯机是利用凸透镜在2f＞U＞f时，在另一侧光屏上得到一个倒立、放大的实像，不符合题意；D.平面镜成正立、等大的虚像，故该选项不符合题意.4.【答案】C【解析】在分析凸透镜或凹透镜的光路图时，先确定所给光线的特点再根据透镜的光学特点来做出选择．凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．凹透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．A、对于凹透镜，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，故A错误；B、指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴，故B错误．C、平行于主光轴的光线经凸透镜折射后折射光线应通过焦点，故C正确；D、过焦点的光线经凸透镜折射后折射光线平行于主光轴，故D错误．5.【答案】B【解析】（1）由图知，物距大于像距，此时成倒立缩小的实像；（2）当将凸透镜换成焦距f为5cm的，由图可知，此时u＞2f，则成倒立缩小的实像；相当于增大了物距，根据凸透镜成实像时，物近像远像变大，可知应将光屏向左移动才能得到清晰的像，综上分析，只有选项B正确.6.【答案】A【解析】A、老年人眼球晶状体的曲度过小，睫状体对晶状体的调节能力减弱会造成远视眼，故A 正确；B、远视眼是来自近处物体的光将会聚于视网膜的后方，故B错误；C、远视眼需要戴会聚透镜，即凸透镜进行矫正，故C错误；D、远视眼的原因是晶状体太薄，或者眼球在前后方向上太短，故D错误．7.【答案】D【解析】近视眼能看清近处的物体，不能看清远处的物体，由于近视眼的晶状体变厚，使像成在视网膜的前方.所以答案选D.8.【答案】D【解析】盒盖处安装凸透镜，盒底处有昆虫，要使凸透镜作放大镜使用时，物距小于焦距，此时物距是10cm，所以选择焦距为12cm的凸透镜.9.【答案】A【解析】（1）将蜡烛从a点滑到b点后，在屏上得到清晰的像变小，则说明像距在变小，物距在变大，而凸透镜固定在光具座上位置不变，所以凸透镜应位于a点的左侧．故A符合题意，B不符合题意．（2）当点燃的蜡烛放在光具座上的a点时，在光屏上得到烛焰清晰缩小倒立的像，所以从凸透镜成像的规律可知，此时物距应大于二倍焦距．故C不符合题意．（3）蜡烛在a点时，成倒立、缩小的实像；当蜡烛在b点时，仍然成倒立、缩小的实像，此时物距应大于二倍焦距，像距应大于一倍焦距小于二倍焦距．故D不符合题意．10.【答案】D【解析】由图知，像距大于物距，所以此时成倒立、放大的实像，幻灯机、投影仪都是根据这个原理制成的，D符合题意.A.潜望镜是根据平面镜成像的原理制成的，所以A不符合题意；B.放大镜是根据物距小于焦距时，成正立、放大虚像的原理制成的，所以B不符合题意；C.照相机是根据物距大于2倍焦距时，成倒立、缩小实像的原理制成的，C不符合题意.11.【答案】C【解析】凸透镜对光线有会聚作用，即无论入射光线的角度如何，经过凸透镜后，折射光线会相对于入射光线向主光轴靠近，与原入射光线作比较要会聚一些，因此一束光在空气中经凸透镜折射后，折射光束比原来光束会聚一些.12.【答案】B【解析】由于光学系统收集被监控区域内的景物信息应是实际的光线形成的，且应成在较小的区域上，故成缩小的实像，与照相机的原理相同.13.【答案】A【解析】根据提供的图示可知，物距小于像距，成倒立放大的实像．要使光屏上呈现倒立、缩小的实像，就要增大物距，同时减小像距，所以在凸透镜不动时，蜡烛远离凸透镜，同时光屏靠近凸透镜．14.【答案】C【解析】A、镜中的小红属于平面镜成像，平面镜成像特点是正立等大的虚像，故A不符合题意；B、从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故B不符合题意；C、人的眼睛好像一架照相机，物体在视网膜上成倒立缩小的实像，故C符合题意；D、用放大镜看手指时，看到的手指是正立放大的虚像，故D不符合题意；15.【答案】D【解析】A、由图可知，物距u=25cm，v=40cm，物距u＜v，成倒立放大的实像，故A错误；B、u＜v，成倒立放大的实像，与投影仪的成像原理相同，故B错误；C、将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，此时物距u=40cm，由光路可逆，可以知道v=25cm，故C错误；D、由图可知，像距v＞2f，2f＞u＞f，所以20cm＞f＞12.5cm，当将蜡烛移到光具座40cm刻度线处，此时物距u=10cm＜f，焦点内不成像，故D正确．16.【答案】凸透镜；会聚．【解析】在阳光下的水滴好比一个小的凸透镜，把太阳光进行了会聚，使得局部高温，从而伤害汽车的外表．17.【答案】让太阳光对准老花镜，把可燃物放在透镜的焦点上，就可以取火了;凸透镜对光线有会聚作用.【解析】老花眼镜是凸透镜，利用凸透镜对光线的会聚作用，就可以取火.18.【答案】（1）光屏到透镜的距离增大；发散；（2）当光屏从左向右移动时，光斑先减少后增大．【解析】（1）凹透镜对光线有发散作用，当光屏逐渐远离凹透镜时，照向凹透镜的光线更发散，所以屏上圆形光斑的面积随着光屏到透镜的距离增大而增大，所以纸上的光斑越大，光线越分散，光斑的亮度就越小．（2）平行光线经凸透镜折射后会聚一点，这一点为凸透镜的焦点，当光屏从左向右移动，当移动到焦点时，此时光斑最小，继续向右移动，此时在焦点以外，光斑增大，因此光屏从左向右移动时，光斑先减少后增大．19.【答案】（1）正立；虚；（2）倒立；幻灯机；（3）缩小；65～80；（4）右．【解析】（1）将蜡烛移至光具座上40cm刻度线处，物距为50cm-40cm=10cm，u＜f，成正立放大的虚像；（2）凸透镜位于50cm刻线处，蜡烛在30cm刻度线处，物距为50cm-30cm=20cm，2f＞u＞f，成倒立、放大的实像，应用于幻灯机；（3）蜡烛位于10cm刻度线处，物距u=50cm-10cm=40cm，凸透镜的焦距为10cm，u＞2f，成倒立、缩小的实像，像距：2f＞v＞f，即光屏在65cm～80cm之间．（4）因近视镜为凹透镜，会使光延迟会聚，故像距会变大，可将光屏向右移动．20.【答案】（1）A；（2）D；（3）B．【解析】（1）如图所示，物距大于像距，此时成倒立缩小的实像，能够说明照相机的成像原理，故A符合题意；（2）保持透镜在50cm刻度线处不动，如果想在光屏上得到更大的清晰的像，应使物距缩小，则像距变大，所以应将蜡烛右移，同时光屏也向右移．故D符合题意；（3）保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上80cm刻度线处，则此时物距大于2f，将光屏放在光具座上透镜的左侧，通过移动光屏，在光屏上可呈现烛焰清晰的倒立缩小的实像．故B符合题意．21.【答案】（1）同一高度；（2）①10；①小于；大于；①像高与物高的比值和像距与物距的比值相等．【解析】（1）为了能使像成在光屏的中心，必须调节发光体、凸透镜、光屏的位置，使它们的中心位置大致在同一高度．（2）①由表中第3此实验的数据，物距等于像距，物像等大，可知，此时u=2f=20cm．则f=10cm．即该凸透镜的焦距为10cm．①因1、2次实验中像距小于物距，则＜1，＜1，所以当像距小于物距时，像高与物高的比值小于1；同理当像距大于物距时，=2＞1，=5＞1，所以，当像距大于物距时，像高与物高的比值都大于1．①第1次实验中像高与物高的比值：，像距与物距的比值：，2次实验中像高与物高的比值：，像距与物距的比值：，3次实验中像高与物高的比值为1；像距与物距的比值也是1，4次实验中像高与物高的比值：，像距与物距的比值也是2，5次实验中像高与物高的比值为5：像距与物距的比值也是5，则由此可得出结论：像高与物高的比值和像距与物距的比值相等．22.【答案】解：由图可知，①ABO①①AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．掉.。
2020-2021学年初中物理人教版八年级上册第五章《透镜及其应用》测试卷
第五章《透镜及其应用》测试卷一、单选题(共15小题)1.王亮同学想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（ ）A ． 选用凸透镜并把灯泡放在凸透镜的焦点上B ． 选用凹透镜把灯泡放在焦点上C ． 选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方D ． 选用凹透镜并把灯泡放在凸透镜的焦点上2.使用显微镜时，被观察物体离物镜的距离（ ）A ． 小于焦距B ． 等于2倍焦距C ． 小于2倍焦距，大于1倍焦距D ． 大于2倍焦距3.隐形眼镜是一种直接贴在眼睛角膜表面的超薄镜片，可随眼球的运动而运动．目前使用的软质隐形眼镜由甲醛丙烯酸羟乙酯（HEMA ）制成，中心厚度只有0.05mm ．如图是某人观察物体时，物体在眼球内成像的示意图，则该人所患眼病及应佩带的这种隐形眼镜镜片边缘的厚度分别为（ ）A ． 近视眼，小于0.05mmB ． 远视眼，小于0.05mmC ． 近视眼，大于0.05mmD ． 远视眼，大于0.05mm4.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a 点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a 点滑到b 点后，再移动光屏，屏上得到清晰的像变小．则（ ）A ． 凸透镜位于a 点左侧B ． 凸透镜位于b 点右侧C ． 蜡烛在a 点时，物距大于一倍焦距小于二倍焦距D ． 蜡烛在b 点时，像距大于二倍焦距5.小丽配戴200度的远视眼镜来矫正视力，针对这一情况，下列说法正确的是（ ）A ． 她的眼镜镜片是凹透镜B ． 透过眼镜看小丽的眼睛，看到她的眼睛是实像C ． 她的眼镜镜片是凸透镜D ． 透过眼镜看小丽的眼睛，看到她的眼睛变小了6.如果不慎在照相机的镜头上粘上一个灰尘颗粒（如图），那么拍摄的相片（ ）A ． 其上部将出现一个黑点B ． 其下部将出现一个黑点C ． 其上部和下部皆无黑点D ． 其上部和下部各出现一个黑点7.显微镜物镜所成的像相当于下列哪种光学元件所成的像（ ）A ． 照相机B ． 投影仪C ． 放大镜D ． 近视眼8.下列关于望远镜的说法不正确的是（ ）A ． 所有的望远镜都是由两个凸透镜做成的B ． 望远镜的物镜可以是凹面镜C ． 我们看到远去的汽车越来越小，是因为它对我们的眼睛所成视角在逐渐减小D ． 望远镜的物镜(凸透镜)成缩小的实像9.放幻灯片时银幕上得到的像应该是（ ）A ． 正立放大的实像B ． 倒立放大的实像C ． 正立放大的虚像D ． 倒立放大的虚像 10.教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像．一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是（ ）A ． 减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B ． 减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C ． 增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离D ． 增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离11.放映投影片时，要使银幕上出现放大的“F”字母，胶片正确的插法应该是（ ）A ．B ．C ．D ．12.下列关于远视眼的说法中，正确的是（ ）A ． 小明在医院经过鉴定是远视眼，说明他的眼睛非常好，看物体非常清楚B ． 远视眼要配戴凸透镜来看清近处物体C ． 远视眼是晶状体太薄，折光能力过强造成的D ． 远视眼不管看近处还是远处物体，成像都在视网膜的后面13.在①小孔成像；①平面镜成像；①放大镜成像；①照相机成像；①幻灯机成像中（ ）A ． 成实像的是①①①B ． 成虚像的是①①①C ． 属于反射成像的是①①D ． 属于折射成像的是①①①14.用放大镜观察细小的字时，为了使看到的字再大一些，应该（ ）A ． 凸透镜适当远离字B ． 凸透镜适当靠近字C ． 眼睛远离透镜D ． 眼睛靠近透镜15.某照相机镜头焦距为 10cm ，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从 50cm 处向 12cm 处移动的过程中（ ）A ． 像先变小后变大，像距变小；B ． 像变大，像距变小;C ． 像先变小后变大，像距变大；D ． 像变大，像距变大.二、填空题(共3小题)16.如下图所示，是一些透镜的截面图，在这些透镜中，可以分为两类：一类包括_______，它们是_______镜，其结构上的共同特点是_______；另一类包括_______，它们是_______镜，其结构上的共同特点是_______.17.若吴翔所戴近视眼镜镜片的焦距为 0.2m ，该镜片的焦度为____m -1，度数为____度.18.如图所示，一束光经过一个透镜后会聚于主光轴上的点A ，取掉透镜后，光会聚于B 点，则该透镜起到________作用（填“会聚” 或“发散”），是________透镜，由此说明，能让通过的光线会聚于一点的透镜_________（填“一定”或“不一定”）是凸透镜.三、实验题(共3小题)19.在探究凸透镜成像规律的实验中（1）让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，由此可以测出凸透镜的 ______ ．（2）当蜡烛、凸透镜和光屏按如图所示的位置放置时，光屏上得到清晰的像．此时物距为______ cm，像的大小比物 ______ ．（3）当物距小于焦距时，左右移动光屏均接收不到像，接着应该（）A．上下移动光屏去接收B．将光屏放到凸透镜左侧去接收C．取走光屏，直接通过凸透镜观察．20.如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置（所用的凸透镜上标有f=15cm字样）：（1）其中还需要调整的是： ______ ．（2）在“观察凸透镜所成的像”的实验中：①若将物体放在距离凸透镜20cm处时，会成 ______ 像．①若将物体放在距离凸透镜35cm处时，会成 ______ 像．①若将物体放在距离凸透镜10cm处时，会成 ______ 像．（要求指出像的放大或缩小，倒立或正立，虚或实）（3）调整后若想使像变大，则应将蜡向 ______ 移动．（4）人的眼睛要看烛焰的放大、正立的 ______ 像，人必须和烛焰在凸透镜的 ______ 侧．（选填“同一”、“两”）21.小阳同学用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验，如图所示．（1）要使像能够成在光屏的中央，应将光屏向 ______ （填“上”或“下”）调整；（2）实验过程中，当烛焰距凸透镜30cm时，移动光屏至某一位置，在光屏上得到一个等大清晰的像，则该凸透镜的焦距是 ______ cm；（3）接着使烛焰向左移动5cm，此时应该将光屏向 ______ （填“左”或“右”）移到某一位置，才能在屏上得到一个清晰 ______ 、 ______ 的 ______ ．（4）在试验中小阳将一块不透明的纸挡住凸透镜的下半部分，则此时______ （填“能”或“不能”）成完整的像，像比原来变 ______ （填“亮”或“暗”）了．四、计算题(共1小题)22.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】A【解析】凸透镜对光有会聚作用，会使平行于主光轴的光线会聚在焦点上，根据光路的可逆性，通过焦点的光线经凸透镜折射后将平行射出，所以为了制作一束平行光，可以选用凸透镜并把一小灯泡放在凸透镜的焦点上，这样可以平行光；由凹透镜对光线有发散作用，灯泡发出的光线本来就是发散的光束，利用凹透镜会比原来更发散，所以不能选用凹透镜.2.【答案】C【解析】显微镜的物镜和目镜都是凸透镜，物镜焦距短，目镜焦距长，所以放在载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立放大的实像，这个实像位于目镜的焦点之内，通过目镜成放大的虚像．3.【答案】C【解析】由图可知：像呈在视网膜的前方，所以该人患的是近视眼；近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴凹透镜，使光线发散，成像位置后移.凹透镜的特点是中间薄边缘厚，所以眼睛镜片的边缘厚度大于0.05mm.4.【答案】A【解析】（1）将蜡烛从a点滑到b点后，在屏上得到清晰的像变小，则说明像距在变小，物距在变大，而凸透镜固定在光具座上位置不变，所以凸透镜应位于a点的左侧．故A符合题意，B不符合题意．（2）当点燃的蜡烛放在光具座上的a点时，在光屏上得到烛焰清晰缩小倒立的像，所以从凸透镜成像的规律可知，此时物距应大于二倍焦距．故C不符合题意．（3）蜡烛在a点时，成倒立、缩小的实像；当蜡烛在b点时，仍然成倒立、缩小的实像，此时物距应大于二倍焦距，像距应大于一倍焦距小于二倍焦距．故D不符合题意．5.【答案】C【解析】远视眼看不清近处景物，是因为景物的像落在视网膜后方，所以要利用凸透镜的会聚作用，使像前移，重新落在视网膜上．故A不符合题意，C符合题意；透过眼镜看小丽的眼睛，由凸透镜成像规律可知当u＜f，成正立放大的虚像．看到她的眼睛变大了，故BD不符合题意．6.【答案】C【解析】照相机的镜头是一个凸透镜．物体有无数点组成，物体上任一点射向照相机镜头有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．当照相机的镜头上沾上一个黑点，还有另外的许多光线，经凸透镜折射会聚成像，所以所拍照片不会存在小黑点.7.【答案】B【解析】显微镜由两个凸透镜组成．靠近物体的称之为物镜，另一个称之为目镜，物体首先由物镜成一个倒立、放大的实像，再经目镜成一个正立、放大的虚像．因此，物镜成像原理相当于投影仪，目镜成像原理相当于放大镜．8.【答案】A【解析】A、一般情况下，望远镜物镜由凸透镜组成，目镜由凸透镜或凹透镜两种类型．观察天体物理方面，一般采用反射式望远镜，采用凹面镜做物镜．故A错误．B、反射望远镜是用凹面反射镜作物镜的望远镜．故B正确．C、因为距离物体越近，视角越大，如果视角大，物体在视网膜上所成的像就大，眼睛所看到的物体就大．所以汽车远去，看起来变小．故C正确．D、望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立、缩小的实像，相当于照相机的工作原理．故D正确．9.【答案】B【解析】幻灯机的制作原理是根据，f＜u＜2f时，凸透镜成倒立的、放大的实像制成的.所以，银幕上看到的倒立、放大的实像.10.【答案】C【解析】投影仪是利用凸透镜成实像时，f＜u＜2f，成倒立放大的实像规律制作的；凸透镜成实像时，减小物距，增大像距，即减小透镜到投影片的距离，增大投影仪和屏幕间的距离，才能将屏幕上较小的画面变大.11.【答案】D【解析】放映幻灯时，成的像是倒立且左右相反的，故字母F的像是D中的形状.12.【答案】B【解析】A、远视眼是眼球的晶状体发生变化造成的，是一种病态，选项说法错误，不符合题意；B、矫正远视眼，需佩戴凸透镜，选项说法正确，符合题意；C、远视眼是晶状体太薄，折光能力变弱造成的，选项说法错误，不符合题意；D、远视眼能看清远处的物体，不能看清近处的物体，要看清近处的物体需要戴凸透镜进行矫正，选项说法错误，不符合题意.13.【答案】D【解析】①小孔成像是光沿直线传播的原理，所成的像是倒立的实像；①平面镜成像是光的反射成像，所成的像是正立等大的虚像；①放大镜成像是光的折射成像，所成的像是放大正立的虚像；①照相机成像是光的折射成像，所成的像是缩小倒立的实像；①幻灯机成像是光的折射成像，所成的像是放大倒产的实像；综上所述，成实像的有①①①，成虚像的是①①，属于反射成像的是①，属于折射成像的是①①①，则ABC错误，D正确.14.【答案】A【解析】用放大镜观察细小的字时，字要放在凸透镜的一倍焦距以内.要使透过放大镜看到字的像越大，要适当增大物距，所以凸透镜适当远离字.15.【答案】D【解析】根据凸透镜成像规律，成实像时，物距变小，像距变大，像变大．该凸透镜焦距为10cm，物距在50cm和12cm之间成实像，所以移动的过程中物距变小，像距变大，像变大.A、B、C错误，D正确.16.【答案】A和D；凸透镜；中间厚边缘薄；B、C和E；凹透镜；中间薄边缘厚.【解析】分析比较图中的五个透镜可以看出，其中A和D两个透镜的特点是中间厚边缘薄，属于凸透镜；而B、C和E三个透镜中间薄边缘厚，属于凹透镜.17.【答案】5；-500【解析】当一个凹透镜的焦距为0.2m时，它的焦度是：=5m−1；眼镜的度数等于焦距倒数的100倍，它的度数是：D==−500度.18.【答案】发散；凹；不一定【解析】两条光原来会聚于B点，经过透镜后会聚于A点，会聚点后移说明透镜使光线“远离”了，故透镜起到发散作用，而凹透镜对光线有发散作用，所以这是个凹透镜．19.【答案】（1）焦距；（2）15；大；（3）C．【解析】（1）平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，这个亮斑就是所有通过凸透镜的光线的汇聚点，因此叫焦点，焦点到凸透镜的距离叫焦距．（2）根据图示的蜡烛与凸透镜所在的刻度值，即可确定此时的物距为15厘米．由于此时的像距为30厘米．根据凸透镜成像的规律可知，当物距小于像距时，此时所成的像也是放大的．（3）当物距小于一倍焦距时，物体通过凸透镜成的是正立放大的虚像，这种像只能用肉眼看到，而不能呈现在光屏上，故要撤去光屏直接用肉眼观察．20.【答案】（1）光屏的高度；（2）①倒立、放大的实；①倒立、缩小的实；①正立、放大的虚；（3）右；（4）虚；两．【解析】（1）为了保证烛焰的像成在光屏的中央，则焰心、光心及光屏的中心必须在同一高度上，由图可知，光屏有些高．所以必须要调整的是光屏的高度；（2）①已知f=15cm，将物体放在距离凸透镜20处时，2f＞u＞f，成倒立、放大的实像．①将物体放在距离凸透镜35处时，u＞2f，成倒立、缩小的实像．①将物体放在距离凸透镜10处时，u＜f，成正立、放大的虚像．（3）当物体放在焦点之外时，在凸透镜的另一侧成倒立的实像，物距越大，像距越小，实像越小，所以此时需增大物距，即应将蜡烛向右移．（4）当u＜f，成正立、放大的虚像．此时像物同侧．所以人的眼睛要看烛焰的放大、正立的虚像，人必须和烛焰在凸透镜的两侧．21.【答案】（1）下；（2）15；（3）左；倒立；缩小；实像；（4）能；暗．【解析】（1）根据图示的光屏、凸透镜、烛焰三者的位置关系可知，光屏的中心高于凸透镜、烛焰的中心，要使像成在光屏的中心，就要使光屏向下调整使三者的中心在同一高度上．（2）根据题意，当烛焰距凸透镜30cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，说明此时满足30cm=u=2f，所以f=15cm；（3）使烛焰向左移动5cm后，此时u=35cm，即u＞2f，成倒立、缩小的实像，此时像距2f＞v＞f，因此需要将光屏左移；（4）纸挡住凸透镜的下半部分，凸透镜的上半部分仍能成完整的像，但像比原来变暗了．22.【答案】解：由图可知，①ABO①①AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．。
人教版2020年八年级物理上册 第五章 透镜及其应用 综合测试卷
人教版2020年八年级上册第五章透镜及其应用综合测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 物体放在凸透镜的主光轴上，在距透镜30厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是（）A．12厘米B．15厘米C．20厘米D．30厘米2 . 以下光学元件中，没有用到凸透镜的是（）A．放大镜B．照相机C．近视眼镜D．投影仪3 . 关于小孔成像现象，下列说法错误的是（）A．小孔成像现象能说明光沿直线传播B．小孔成像成的一定是倒立的像C．小孔所成像的形状与孔的形状有关D．小孔成的像是由实际光线会聚而成的4 . 探究凸透镜成像规律时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像。
然后将蜡烛远离透镜，调节光屏再次找到一个清晰的像，比较两像A．像距减小，像减小B．像距减小，像增大C．像距增大，像增大D．像距增大，像减小5 . 在“探究凸透镜成像规律”的实验中，在图示位置烛焰恰好在光屏上成清晰的像（像未画出）。
下列说法正确的是（）A．该透镜此时成像原理与投影仪相同B．若此时有一只苍绳落在凸透镜上，光屏上将会出现苍蝇的影子C．若换用焦距更小的凸透镜，只将蜡烛远离透镜，就可再次在光屏上成清晰的像D．保持蜡烛和透镜的位置不变在透镜与蜡烛之间放一近视镜，光屏向右移动，在光屏上可以再次得到一个清晰的像6 . 关于平面镜成像特点及其实验探究，下列说法不正确的是A．物体距平面镜越近所成的像越大B．将蜡烛靠近玻璃板的同时像也将靠近玻璃板C．做多次实验是为了避免实验结果的偶然性D．使用光屏是为了探究平面镜所成像的虚实7 . 下列用于解释光现象的光路图中含有错误的是（）A．平面镜成虚像B．近视眼的矫正C．水变浅了D．小孔成像8 . 把一副眼镜放在太阳光下，在地面上看到如图所示的情形。
由此可以判断镜片是（）A．凸透镜B．凹透镜C．平面镜D．凸面镜9 . 下列现象中，属于光的折射现象的是（）A．日偏食的形成B．池水中的鱼看起来“变浅”了C．汽车“后视镜”中的景物D．白云在水中的倒影二、多选题10 . 小红在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在水平光具座上的50cm刻度线处，将烛焰、透镜和光屏的中心调节到同一高度．再将点燃的蜡烛移至光具座上35cm刻度线处，移动光屏至80cm 刻度线处时，烛焰在光屏上成清晰的像，如图所示．下列分析中正确的是A．图中所示的实验现象能够说明放大镜的成像特点B．要在光屏上得到更大的烛焰清晰的像，应该将蜡烛向右移动，同时光屏向左移动C．如果将蜡烛移到光具座上的40cm~50cm刻度线之间的某位置，则不论怎样调整光屏的位置，在光屏上都得不到烛焰清晰的像D．若将蜡烛放在光具座上10cm刻度线处，通过移动光屏到适当位置，在光屏上可呈现烛焰倒立、缩小的实像11 . 人类借助于显微镜和天文望远镜看到了人眼所不及之处，实现了对微观世界和浩瀚宇宙的探索。
2020级人教版初中物理八年级上册第五章《透镜及其应用》单元测试卷
word版初中物理第五章《透镜及其应用》单元测试卷一、单选题(共12小题)1.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（）A．正立放大的实像 C．倒立缩小的实像B．倒立放大的实像D．一定是倒立的实像，但放大或缩小无法确定2.如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚于S1点，则该元件一定是（）A．平面镜B．凹面镜C．凸透镜D．凹透镜3.小龙发现平时不戴眼镜的陈老师在阅览室看报时却要戴着眼镜才能看清，小龙对陈老师的眼睛及所戴眼镜的判断合理的是（）A．远视眼凸透镜B．远视眼凹透镜C．近视眼凸透镜D．近视眼凹透镜4.使用下列光学器材，使物体成正立、放大的虚像的是（）A．放大镜B．照相机C．幻灯机D．平面镜5.关于远视眼，下列说法正确的是（）A．老年人的睫状体对晶状体的调节能力减弱会造成远视眼B．来自近处物体的光将会聚于视网膜的前方C．需要戴发散透镜进行矫正D．远视眼的原因是晶状体太厚，或者眼球在前后方向上太长6.如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”．当平行光束射到这个“空气透镜”上时，射出的激光束将成为（）A ． 会聚光束B ． 发散光束C ． 平行光束D ． 不能确定7.集体照相时，发现有些人没有进入镜头，为了使全体人员都进入镜头，应采取（ ）A ． 人不动，照相机离人远一些，镜头往里缩一些B ． 人不动，照相机离人近一些，镜头往里缩一些C ． 人不动，照相机离人近一些，镜头往前伸一些D ． 照相机和镜头都不动，人站近一些8.如图甲是正常眼睛对光的作用情况，则图乙（ ）A ． 是近视眼，应配戴凸透镜制成的眼镜矫正B ． 是近视眼，应配戴凹透镜制成的眼镜矫正C ． 是远视眼，应配戴凹透镜制成的眼镜矫正D ． 是远视眼，应配戴凸透镜制成的眼镜矫正 9.在光线明亮的实验室里，观察透明的口腔上皮细胞后再观察颜色较深的黑藻叶片细胞，为便于观察，此时应（ ）A ． 改用凹面反光镜、放大光圈B ． 改用凹面反光镜、缩小光圈C ． 改用平面反光镜、放大光圈D ． 改用平面反光镜、缩小光圈10.平行光线经如图所示的中空玻璃砖后将会（ ）A ． 会聚B ． 发散C ． 仍为平行光D ． 无法判断11.要使小灯泡发出的光经透镜后变成平行光，应把小灯泡放在（ ）A ． 凸透镜前任意位置B ． 凸透镜的焦点上C ． 凹透镜前任意位置D ． 凹透镜的焦点上12.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a 点滑到b 点后，再移动光屏，屏上得到清晰的像变小．则（ ）A ． 凸透镜位于a 点左侧B ． 凸透镜位于b 点右侧C ． 蜡烛在a 点时，物距大于一倍焦距小于二倍焦距D ． 蜡烛在b 点时，像距大于二倍焦距二、填空题(共3小题)13.近视眼只能看清 ______ 的物体，看不清 ______ 的物体．产生近视眼的原因是晶状体太 ______ ，折光能力太 ______ ，或者眼球在前后方向上太 ______ ，因此来自远处某点的光会聚在视网膜 ______ ，到达视网膜时已经不是一点而是一个模糊的光斑了．利用凹透镜能使光线 ______ 的特点，在眼睛前面放一个凹透镜，就能使来自远处物体的光会聚在视网膜上了． 14.如图所示，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟是一条与试管平行的亮线，这是因为试管充满水的地方相当于 ______ 透镜，而气泡与周边的水组成 ______ 透镜．15.细心的小红，观察妈妈看报纸时要戴上眼镜，看电视时又摘下眼镜，她觉得妈妈的眼睛是 ______ （填“近视”、“远视”）眼，妈妈配戴的眼镜是 ______ 透镜，利用这种透镜制成的光学原件还有 ______ ．（只需要填写一种）三、实验题(共1小题)16.小刚探究“凸透镜成像规律”的实验装置如图甲所示，其中焦距为15cm 的凸透镜固定在光具座上50cm 刻度线处，光屏和蜡烛分别位于凸透镜的两侧．（1）小刚将蜡烛移至光具座上40cm 刻度线处，从透镜的右侧通过透镜可以看到烛焰像，像的特点是放大的 ______ 的 ______ 像．（2）小刚将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 ______ 的实像，（选填“倒立”或“正立”）这一原理应用是 ______ ．（3）小刚将蜡烛移至光具座上10cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像．则该像是 ______ 的实像（选填“放大”、“等大”、“缩小”）；光屏的位置在 ______ cm的刻度范围内．（4）在上一步实验获得清晰的像后，小刚取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上还能成清晰的像，可将光屏向 ______ （左/右）移．四、计算题(共1小题)17.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．五、作图题(共1小题)18.请在图中画出两条入射光线经过凹透镜后的折射光线．答案解析1.【答案】B【解析】由图可知，像在光屏上，所以为实像，像距大于物距，所以是倒立放大的实像.2.【答案】D【解析】由题意可知，光线通过该元件发生了折射，故应为透镜；根据图示，没有光学元件时，光线会聚于S1点，有光学元件时，聚于主光轴的S，即经过折射后，光的会聚点后移，说明光线经过透镜后散射了一些，所以透镜为凹透镜．3.【答案】A【解析】由题意“平时不戴眼镜的陈老师在阅览室看报时却要戴着眼镜才能看清”，这说明陈老师能够看清远处的物体，但不能看清近处的物体，说明陈老师是远视眼．陈老师眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方，所以需佩戴凸透镜矫正．4.【答案】A【解析】A.放大镜是利用凸透镜在U＜f时，通过凸透镜能看到一个正立的、放大的虚像，故该选项符合题意；B.照相机是利用凸透镜在U＞2f时，在另一侧光屏上得到倒立、缩小的实像，故该选项不符合题意；C.幻灯机是利用凸透镜在2f＞U＞f时，在另一侧光屏上得到一个倒立、放大的实像，不符合题意；D.平面镜成正立、等大的虚像，故该选项不符合题意.5.【答案】A【解析】A、老年人眼球晶状体的曲度过小，睫状体对晶状体的调节能力减弱会造成远视眼，故A 正确；B、远视眼是来自近处物体的光将会聚于视网膜的后方，故B错误；C、远视眼需要戴会聚透镜，即凸透镜进行矫正，故C错误；D、远视眼的原因是晶状体太薄，或者眼球在前后方向上太短，故D错误．6.【答案】B【解析】以空气为标准，可以把它分解为左右两个中间薄，边缘厚“水凹透镜”．因为凹透镜对光线有发散作用，光经过空气透镜时会被发散.因此对照过去的平行光有发散作用.7.【答案】A【解析】为了使全体同学都进入镜头，则像要变小一些，像要变小，则像距变小，物距变大．根据凸透镜成像的规律知，使全体同学都进入镜头，是要把成的像变小点，就要像距变小，物距变大，故应人不动，照相机离人远一些，镜头往里缩一些.8.【答案】B【解析】由乙图可知：像成在视网膜的前方，故该眼睛是近视眼；近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚. 9.【答案】A【解析】在显微镜的结构中，遮光器上有大小光圈，当外界光线较强时用小光圈，当外界光线较弱时用大光圈；反光镜有两个面，平面镜和凹面镜，当外界光线较强时用平面镜，当外界光线较弱时用凹面镜．由于需要观察的黑藻叶片细胞颜色较深，需要光线进入的多，才能看清它的结构，所以需要选用的是凹面镜和大光圈．10.【答案】B【解析】空玻璃砖可看作是左右两个凹透镜组合在一起了，而光线经过凹透镜后会变得发散，经过两个凹透镜变得更加发散．11.【答案】B【解析】小灯泡发出的光是发散光，要经过透镜变为平行光，这个透镜对光线起到了会聚作用，应该是凸透镜；过凸透镜焦点的光线经过凸透镜的折射后，会变为平行于主光轴的光线射出，所以可以将小灯泡放在凸透镜的焦点上．12.【答案】A【解析】（1）将蜡烛从a点滑到b点后，在屏上得到清晰的像变小，则说明像距在变小，物距在变大，而凸透镜固定在光具座上位置不变，所以凸透镜应位于a点的左侧．故A符合题意，B不符合题意．（2）当点燃的蜡烛放在光具座上的a点时，在光屏上得到烛焰清晰缩小倒立的像，所以从凸透镜成像的规律可知，此时物距应大于二倍焦距．故C不符合题意．（3）蜡烛在a点时，成倒立、缩小的实像；当蜡烛在b点时，仍然成倒立、缩小的实像，此时物距应大于二倍焦距，像距应大于一倍焦距小于二倍焦距．故D不符合题意．13.【答案】近处；远处；厚；强；长；前；发散．【解析】晶状体和角膜的共同作用相当于一个凸透镜，它把来自物体的光会聚在视网膜上，形成物体的像．近视眼是只能看清近处的物体，看不清远处的物体，产生近视眼的原因是：晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的光会聚在视网膜前；近视眼的矫正可利用凹透镜对光线的发散作用，将物体的像后移，重新成在视网膜上．14.【答案】凸；凹．【解析】（1）圆柱型试管充满水的地方，中间比边缘厚，是水凸透镜，凸透镜对光线有会聚的作用，会聚成一条亮线．（2）由于气泡的存在，气泡周边的水形成中间薄边缘厚的凹透镜，凹透镜对光线有发散的作用，故在气泡的下面对应的位置有黑影．15.【答案】远视；凸；放大镜．【解析】（1）妈妈在看报纸时戴上眼镜，看电视时又会摘下眼镜，说明小红的妈妈能看清远处的物体，不能看清近处的物体，因此是远视眼，需要戴凸透镜．（2）利用凸透镜制成的光学元件还有照相机、投影仪、放大镜等．16.【答案】（1）正立；虚；（2）倒立；幻灯机；（3）缩小；65～80；（4）右．【解析】（1）将蜡烛移至光具座上40cm刻度线处，物距为50cm-40cm=10cm，u＜f，成正立放大的虚像；（2）凸透镜位于50cm刻线处，蜡烛在30cm刻度线处，物距为50cm-30cm=20cm，2f＞u＞f，成倒立、放大的实像，应用于幻灯机；（3）蜡烛位于10cm刻度线处，物距u=50cm-10cm=40cm，凸透镜的焦距为10cm，u＞2f，成倒立、缩小的实像，像距：2f＞v＞f，即光屏在65cm～80cm之间．（4）因近视镜为凹透镜，会使光延迟会聚，故像距会变大，可将光屏向右移动．17.【答案】解：由图可知，△ABO△△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．18.【答案】【解析】凹透镜三条特殊光线的作图：△延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；△平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；△过光心的光线经凹透镜折射后传播方向不改变．由图可知，入射光线平行凹透镜的主光轴，则折射光线反向延长通过焦点；过光心的入射光线经凹透镜折射后方向不变.。
2020年人教版八年级物理上册第五章透镜及其应用单元测试卷(含答案)
人教版八年级物理上册第五章透镜及其应用单元测试卷一、选择题1.关于四种光学仪器的成像情况，以下说法正确的是（）A．放大镜成正立放大的实像B．潜望镜成正立缩小的虚像C．照相机成正立缩小的实像D．幻灯机成倒立放大的实像2.下列光学仪器中没有凸透镜的是（）A．照相机B．反光镜C．放大镜D．幻灯机3.某凸透镜的焦距是8cm，物体距凸透镜20cm，则物体经该凸透镜所成的像是（）A. 倒立的实像B. 正立的虚像C. 缩小的虚像D. 放大的实像4.在凸透镜成像中，放大实像和缩小实像的转换点在（）A. 焦点处B. 一半焦距处C. 2倍焦距处D. 无法确定5.小明的爷爷用显微镜观察微生物的装片，正当他看清高倍镜下的物像时，小明也争着要看．但他看到的像却有点模糊．通过操作，小明得到了清晰的物像．他的操作方法是（）A．调节粗准焦螺旋B．调节细准焦螺旋C．调节反光镜D．调整装片位置6.在做凸透镜成像实验时，当蜡烛距凸透镜15cm，在光屏上成放大的像，则下列说法中不正确的是（）A. 蜡烛距透镜40cm时，一定成缩小的实像B. 蜡烛距透镜18cm时，可能成放大的实像C. 蜡烛距透镜20cm时，一定成放大的实像D. 蜡烛距透镜6cm时，一定成放大的虚像7.把一物体放在凸透镜前，在凸透镜另一侧12cm处得到缩小的像，该凸透镜的焦距可能是（）A. 10cmB. 12cmC. 24cmD. 6cm8、把一个物体放在凸透镜前，物距=15cm，通过透镜成倒立放大的像图中哪一幅图可能是平行于主光轴的光线通过该透镜的光路图（）9.如图所示是小华同学制作的模型照相机。
通过调整内外纸简的相对距离，可以在半透明膜上看到远处景物倒立的像。
下列说法正确的是（）A. 看到远处景物的像的虚像B. 看近景时，她应把内纸简向右拉一些C. 使用时，应把内纸简朝明亮的室外，凸透镜朝较暗的室内D. 凸透镜与半透明膜之间的距离相当于凸透镜的焦距10.小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的放大的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（）A. 倒立、放大的像B. 倒立、缩小的像C. 正立、放大的像D. 正立、缩小的像11.探究烛焰通过焦距是10cm的凸透镜成像规律时，蜡烛，透镜，光屏位置如图所示，此时（）A. a为物距B. b为焦距C. 凸透镜成放大的烛焰像D. 若蜡烛，透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像12．对下列四幅图阐述不正确的是（）A．甲图：近视眼成像在视网膜前，用凹透镜矫正B．乙图：远视眼成像在视网膜后，用凹透镜矫正C．丙图：显微镜的目镜相当于放大镜，物镜相当于投影仪的镜头D．丁图：天文望远镜的目镜相当于放大镜，物镜相当于照相机的镜头二、填空题13、点燃的蜡烛距凸透镜16cm，在距透镜16cm的另一侧光屏上出现了等大的清晰的烛焰像，凸透镜的焦距为______ cm，当把蜡烛移到距透镜20cm的位置时，移动光屏，能接到______ (填倒立、正立、放大、缩小)的清晰的烛焰像14.在“探究凸透镜成像规律”的实验中，在光具座上依次放置_________、_________、_________，点燃蜡烛后，调整_________和_________的高度，使它们的中心跟烛焰的中心大致在_________上．15.如图所示的六块玻璃制成的透镜中，属于凸透镜的是______ ，对光具有______ 作用；属于凹透镜的是______ ，对光具有______ 作用。
人教版物理八年级上册第五章《透镜及其应用》测试试题(含答案)
人教版物理八年级上册第五章《透镜及其应用》测试试题（含答案）1/7第五章《透镜及其应用》测试题一、单选题（每小题只有一个正确答案）1．在研究凸透镜成像的实验中，光屏已呈现清晰放大的烛焰的像，如果将蜡烛向远离透镜的方向移动一小段距离，为了得到清晰的像，必须把屏（）A．移近透镜 B．远离透镜 C．无论怎样移动屏都不能成像 D．在原地不动2．某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（）A．40cm B．30cm C．20cm D．10cm3．下列光学器件中，没有．．用到凸透镜的是（）A．照相机镜头B．放大镜C．近视眼镜D．老花眼镜4．一天,小聪告诉小亮,放大镜不仅能把物体“放大”,还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做实验.他把放大镜放到花朵前某一位置时,看到了如图所示的花朵的正立放大的虚像.接着他按小聪的提示进行了操作,终于看到了“缩小”的花朵关于小亮看到“放大”花朵后的操作及他看到的“缩小”花朵,下列说法正确的是（）A．向靠近花朵的方向移动放大镜,看到的是花朵的正立缩小的虚像B．向靠近花朵的方向移动放大镜,看到的是花朵的倒立缩小的实像C．向远离花朵的方向移动放大镜,看到的是花朵的正立缩小的虚像D．向远离花朵的方向移动放大镜,看到的是花朵的倒立缩小的实像5．如图所示，下列现象与对应的解释正确的是（）A．手影游戏是由于光的反射形成的 B．水中的倒影是由于光的折射形成的手影游戏鸽子的影子放映电影水中的倒影C．鸽子的影子是由于光沿直线传播形成的 D．放映电影是利用了平面镜成像的原理6．下列关于光现象的一些说法中，正确的是（）A．太阳光通过棱镜后被分解成各种颜色的光，说明白光是由各种色光混合而成的B．斜插在盛水玻璃杯里的铅笔看上去好像在水面处折断了，是由于光的反射造成的C．验钞机是利用发出紫颜色的紫外线工作的D．用照相机照相时，来自物体的光经过照相机镜头后在胶卷上形成一个放大的实像7．下列说法中正确的是（）A．凸透镜只对平行光有会聚作用B．反射光线与折射光线不在同一平面内C．一束太阳光可以通过三棱镜分解为不同的色光D．人离照相机镜头越远，人在照相机中所成的像就越大8．天文爱好者所使用的望远镜如图所示.以下判断正确的是( )A．A镜是目镜B．B镜是物镜C．由于没有光屏,太空中的星体通过A镜成的是虚像D．太空中的星体通过A镜成的像是倒立缩小的实像9．一个凸透镜焦距为5cm，若用它看邮票，则邮票与这个凸透镜的距离应是() A．5cm B．在5cm和10cm之间 C．小于5cm D．多少都可以10．探究凸透镜成像规律实验时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像。
