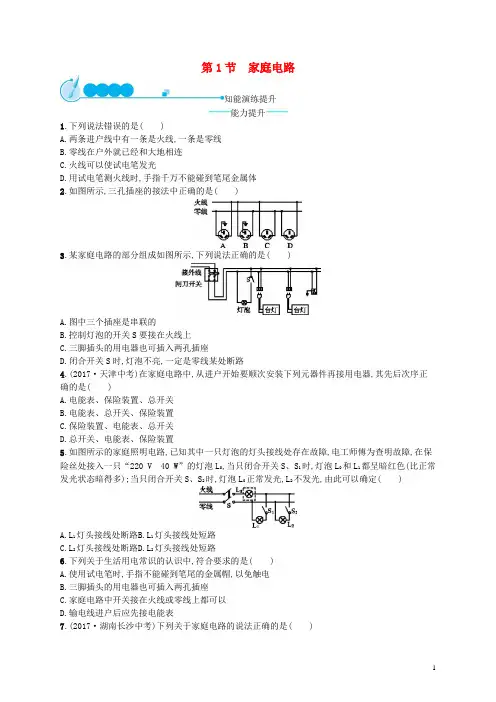

九年级物理全册19.1家庭电路课后习题
第1节家庭电路
知能演练提升
能力提升
1.下列说法错误的是()
A.两条进户线中有一条是火线,一条是零线
B.零线在户外就已经和大地相连
C.火线可以使试电笔发光
D.用试电笔测火线时,手指千万不能碰到笔尾金属体
2.如图所示,三孔插座的接法中正确的是()
3.某家庭电路的部分组成如图所示,下列说法正确的是()
A.图中三个插座是串联的
B.控制灯泡的开关S要接在火线上
C.三脚插头的用电器也可插入两孔插座
D.闭合开关S时,灯泡不亮,一定是零线某处断路
4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()
A.电能表、保险装置、总开关
B.电能表、总开关、保险装置
C.保险装置、电能表、总开关
D.总开关、电能表、保险装置
5.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()
A.L1灯头接线处断路
B.L1灯头接线处短路
C.L2灯头接线处断路
D.L2灯头接线处短路
6.下列关于生活用电常识的认识中,符合要求的是()
A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电
B.三脚插头的用电器也可插入两孔插座
C.家庭电路中开关接在火线或零线上都可以
D.输电线进户后应先接电能表
7.(2017·湖南长沙中考)下列关于家庭电路的说法正确的是()
A.家庭电路中各用电器都是串联在电路中的
B.发现触电事故时,应首先切断电源再想办法
C.控制用电器的开关应接在该用电器和零线之间
D.当干路中电流过大时,漏电保护器就会自动切断电路
8.小明家买了一台“220 V1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V6 A”字样的插座、标有“220 V10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。
请问:
(1)这台热水器与其他家用电器之间的连接方式是。
(2)从安全的角度指出这个移动插座存在问题的两个地方,并说明原因:
①;
②。
9.小娟家洗手间的部分电路如图所示,白炽灯L上标有“220 V40 W”字样,L正常工作时电阻为。
该电路存在的安全隐患是。
小娟改进电路后,想到家人常忘记关灯,便把标有“220 V60 W”的白炽灯L'与L串联接入A、B之间,则电路的总功率比原来(选填“大”或“小”),L'与L两端的电压之比为(不计灯丝电阻的变化)。
10.图甲是某宾馆床头柜上的开关示意图,图乙是其控制的电路,其中S1为旋钮开关,单独控制台灯的通断和亮度;S2为单独控制电视插座的开关。
请在图乙中将电路图连接完整,要求符合安全用电原则。
探究创新
★11.现代家庭中常用一种断路器来替代闸刀开关和熔断器。
当电流达到额定值的一定倍数时,断路器可以自动切断电路,从而起到电路过载或短路时的保护作用。
故障排除后,断路器能手动复位,接通电路,也能手动切断电路。
断路器因方便、安全而越来越得到普及。
下图是一种断路器的工作原理图,请你说出它在工作中用到了哪些物理知识(说出四点)。
(1);
(2);
(3);
(4)。
★12.人们常用试电笔来辨别照明电路中的火线和零线。
试电笔内串联一个电阻值很大的高值电阻,其电阻通常在 1 MΩ以上。
(1)为什么要串联这个高值电阻呢?
(2)已知某试电笔内高值电阻的阻值为2.2 MΩ,某同学正在使用该试电笔测试照明电路的火线,如
图所示。
请估算氖管发光时通过该同学身体的电流(人体电阻不计)。
知能演练·提升
1.D试电笔的两端是两个金属电极,氖管中充有氖气,笔管内有电阻、弹簧。
使用时,手指按住笔卡(笔尾金属体),用笔尖接触被测导线(手指千万不能碰到笔尖),如果被测导线是火线,电流经过笔尖、电阻、氖管、弹簧,再经过人体、大地流回零线,与电源构成闭合回路,氖管就会发光。
因此手一定要接触笔尾金属体。
2.A三孔插座,标有N字样的孔接零线,标有L字样的孔接火线,标有E字样的孔接地,一般是“左零右火上接地”。
3.B家庭电路的连接应该是并联的,开关接在火线上。
三孔插座的作用是用电器外壳漏电时及时将电荷导入大地,防止发生触电事故,两孔插座没有这个作用,为了用电安全,三脚插头不能插入两孔插座。
当灯的开关闭合,灯不亮时,原因很多,不一定是零线断路,只能说可能是零线断路。
4.B电能表测量的整个家庭消耗电能的多少,一定安装在最前面。
总开关控制整个电路,为了检修电路比较方便,要安装在电能表的后面。
电路中电流过大会熔断保险丝,为了维修电路方便,保险装置安装在总开关的后面。
故B正确。
5.D分析电路图知,仅闭合开关S、S1时,灯泡L0与L1串联,两灯的实际电压都小于额定电压,故灯泡都暗红,说明灯泡L1正常;仅闭合开关S、S2时,灯泡L0与L2串联,灯泡L0发光正常,说明灯泡L2处相当于导线,故L2出现短路。
6.D使用试电笔时,手指要接触笔尾的金属帽,不会触电,选项A错误;三脚插头的用电器不能插入两孔插座,选项B错误;家庭电路中开关接在火线上,选项C错误;输电线进户后应先接电能表,选项D正确。
7.B在家庭电路中各用电器都互不影响,能独立工作,它们是并联的,故A错误;发现有人触电后,应该首先切断电源,然后再进行其他的救护措施,故B正确;开关应接在用电器和火线之间,这样在断开开关时,用电器才不会带电,故C错误;漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸,而电路中电流过大不会跳闸,故D错误。
8.解析家用电器的额定电压均是220 V,各用电器必须并联才能正常工作;由热水器的规格可
知其额定电流为I==6.8 A>6 A,所以选择的插座额定电流过低,同时由于热水器容易导电,且有金属外壳,因此插头应用三脚插头。
答案 (1)并联(2)①插座:允许通过的电流小于热水器正常工作时的电流②插头:两脚插头没有接地线
9.解析 (1)灯泡正常工作时的电压为220 V,功率为40 W,则L正常工作时电阻为
R==1 210 Ω。
(2)由题中电路图可知,开关控制零线,火线直接进入灯泡,故该电路存在的安全隐患是灯L直接接到火线上。
(3)白炽灯L'与L串联接入A、B之间时,电路中的总电阻
变大,根据P=可知,在电压220 V不变时,电路中的总功率变小;根据R=可知,R∶
R'=P'∶P=60 W∶40 W=3∶2,因串联电路各处的电流相等,所以根据U=IR可知U L'∶U L=R'∶R=2∶3。
答案 1 210 Ω灯L直接接到火线上小2∶3
10.答案电路图如图所示
11.解析由题图可知,正常情况下,两个触点接触闭合,电流从双金属片、触点间流过,构成通路。
当电路中电流过大时,双金属片产生的热量增大,温度上升,由于不同金属膨胀率不同,双金属片弯曲,弹簧锁装置断开,在弹簧的作用下,两触点断开,电路成为断路。
可见该装置应用到的物理知识有电流的热效应、热膨胀、不同材料的膨胀率不同、杠杆、弹性形变、焦耳定律等。
答案 (1)热膨胀
(2)电流的热效应
(3)杠杆
(4)弹性形变
12.解析 (1)当通过人体的电流过大时,会造成对人体的危害,串联一个高值电阻后,由欧姆定律可知,电路中的电流较小,不会对人体造成伤害。
(2)照明电路电压U=220 V,高值电阻R=2.2
MΩ=2.2×106Ω,估算氖管发光时通过该同学身体的电流I= A=10-4 A。
答案 (1)高值电阻用以限制使用试电笔时通过人体的电流。
(2)10-4 A。

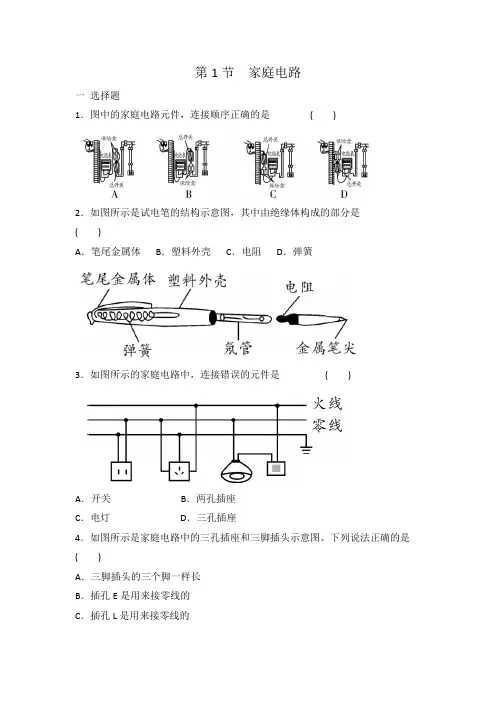

人教版九年级物理 全一册 第19章 第1节 家庭电路 同步练习 有答案
第1节家庭电路一选择题1．图中的家庭电路元件，连接顺序正确的是()2．如图所示是试电笔的结构示意图，其中由绝缘体构成的部分是()A．笔尾金属体B．塑料外壳C．电阻D．弹簧3．如图所示的家庭电路中，连接错误的元件是()A．开关B．两孔插座C．电灯D．三孔插座4．如图所示是家庭电路中的三孔插座和三脚插头示意图。
下列说法正确的是()A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地5．家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是()A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路6．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，则下列试验电路的连接符合要求的是()7．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。
若电路中只有一处故障，则()A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路二非选择题1．在家庭电路中，电能表、进户线、闸刀开关、保险盒的安装顺序是______、________、_________、________。
2．当火线与零线间电流______时，空气开关就会自动跳闸，作用和_________一样。
3．家庭电路的电压为______V。
家庭电路中有两根电线，有一条在户外就已经和大地相连，叫做______，另一条叫做______。

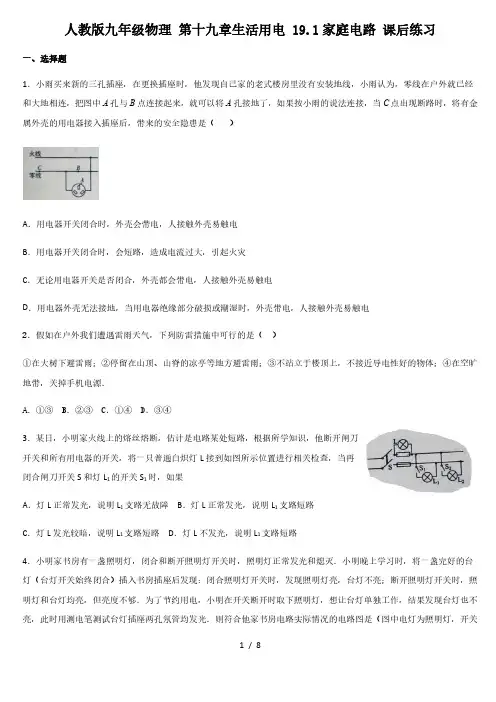

人教版九年级物理 第十九章生活用电 19.1家庭电路 课后练习
16．把带有开关的电灯,三孔插座正确地连入如图的家庭电路中．
四、实验题 17．工师傅常用一只标有“220V 40W”的灯泡 L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电， 如图所示．当闸刀开关 S 闭合后，再分别依次闭合开关 S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况， 完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：
1．A 2．D 3．B 4．B 5．A 6．D 7．D 8．BD 9．断路 零线断路 10． 10.5 能 电路中的总电流大于 10 A 11． 升高 220 大地 12． 小 24 13． 台灯插头 灯头 14．甲乙 15．
16． 17．短路 断路 正常
18． R = U I
电阻 Rx 处断路
7/8
三、作图题 15．小刚的爸爸在自家盖的房间里安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯．他打算把这两盏灯并联，用 一个普通的拉线开关来控制．但接完后，合上闸刀开关，发现壁灯亮顶灯不亮．他拉了一下开关 S，结果不亮的灯亮了， 而原来亮的灯却不亮了，再拉一下开关 S，又恢复了原状．试画出他错接的电路图．
ቤተ መጻሕፍቲ ባይዱ4/8
(3)请你为实验需要测量和计算的物理量，设计一个实验数据记录表格____________． (4)闭合开关后，发现电压表的示数约为电源电压，调节滑动变阻器滑片，电压表示数无明显变化，电流表示数为零，造 成该故障的可能原因是_______________． (5)排除故障，通过实验测出了两组数据后，电压表突然坏了．请你利用现有器材，帮助他设计电路，再测一次该定值电 阻的阻值，并在图乙位置画出你设计的电路图_________．(开放性试题，答案合理即可) 19．（1）根据上图甲所示的电路图，把下图用笔代替导线把电源接入电路。______
九年级物理全册19.1家庭电路习题1新版新人教版
19.1家庭电路一．选择题1．照明电路中某灯不亮了,用测电笔分别去接触灯的两个接线柱,氖管都发光,此灯不亮的原因是（）A．零线断了B．火线断了C．灯丝断了D．短路2．如图所示的家庭电路中,闭合开关后灯泡不亮,但保险丝完好,用试电笔检测①②③④四点,发现氖管均发光。
发生这一现象的原因可能是（）A．火线断了B．灯泡短路C．灯丝烧断了D．零线断了3．一种试电笔的构造如图所示,下列说法正确的是（）A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体4．如图所示是某家庭电路,闭合开关S1、S2,L1灯发光,L2灯不发光。
用试电笔分别接触c、d 两点,氖管都发光。
若电路中只有一处故障,则（）A．L2短路B．bc 间断路C．L2断路D．ad 间断路5．小明家火线上的熔丝熔断。
小明检查时,断开所有的开关,将一只完好的白炽灯L接到图示位置。
下列说法正确的是（）A．只闭合S、S1,若灯L正常发光,说明L1支路无故障B．只闭合S、S2,若灯L正常发光,说明L2支路短路C．只闭合S、S1,若灯L发光较暗,说明L1支路断路D．只闭合S、S2,若灯L不发光,说明L2支路短路6．如图所示的家庭电路,插座不能正常工作,经检测发现b、d间断路,闭合开关S,下列说法正确的是（）A．灯不会发光B．正确使用试电笔接触图中a点,试电笔会发光C．若此时站在地上的人接触c点,漏电保护器会切断电路D．若将开关和灯互换位置,仍然符合安全用电原则7．如图所示家庭电路中的某一部分,电工师傅按下面的顺序进行检测：①闭合S1,灯L1亮；②断开S1,闭合S2,灯L2不亮；③再用测电笔测a、b、c、d四个接线点,发现只有在c点氖管不发光。
若电路中只有一处故障,则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路8．电工师傅常用额定电压为220V的灯泡L o（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。
九年级物理全册19.1家庭电路课后习题
第1节家庭电路知能演练提升能力提升1.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体2.如图所示,三孔插座的接法中正确的是()3.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路6.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表7.(2017·湖南长沙中考)下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路8.小明家买了一台“220 V1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V6 A”字样的插座、标有“220 V10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。

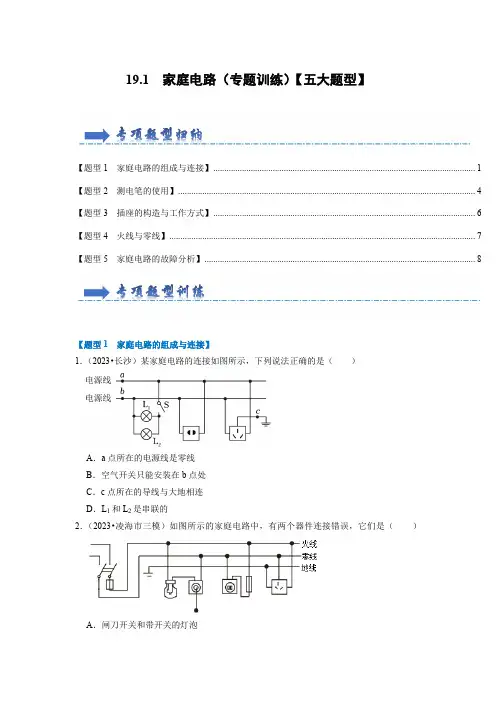

2024-2025学年九年级全一册(人教版)19.1家庭电路(专题训练)【五大题型】(原卷版)
19.1 家庭电路（专题训练）【五大题型】【题型1 家庭电路的组成与连接】 (1)【题型2 测电笔的使用】 (4)【题型3 插座的构造与工作方式】 (6)【题型4 火线与零线】 (7)【题型5 家庭电路的故障分析】 (8)【题型1 家庭电路的组成与连接】1．（2023•长沙）某家庭电路的连接如图所示，下列说法正确的是（）A．a点所在的电源线是零线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的2．（2023•凌海市三模）如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．（2023•安徽三模）关于物理知识，下列判断正确的是（）A．甲图中抽油烟机是利用“流体在流速越快的地方压强越大”的原理工作的B．乙图中将锤柄撞击板凳可以使锤头装牢，利用了锤头的惯性C．丙图中螺口节能灯的1接在零线上D．丁图中，若用超导材料代替电饭锅发热盘效果更好4．（2023•泗水县四模）楼道里，夜间楼道灯一直亮着会造成浪费。
其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。
请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
图中，楼道电路连接符合上述设计及安全用电要求的是（）A．B．C．D．5．（2023•高州市二模）家庭电路中电视机和电灯的连接方式是（选填“串联”或“并联”）的，控制电灯的开关应接在（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作h。
6．（2023•佛冈县一模）如图所示的家庭电路，三孔插座连接正确，用试电笔接触a孔中的金属片，氖管（选填“会”或“不会”）发光，开关应该接在（选填“①”或“②”）位置。

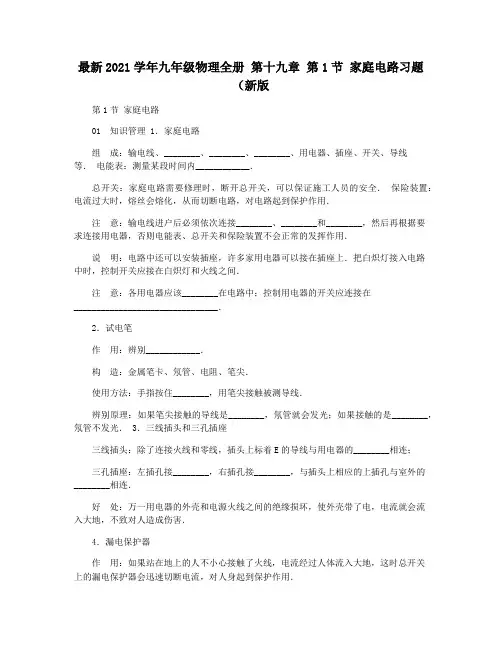

最新2021学年九年级物理全册 第十九章 第1节 家庭电路习题(新版
