变电站密度继电器定检作业指导书
LTB-245E1型SF6断路器定检维护作业指导书
北京ABB高压开关设备有限公司LTB－245E1型SF6断路器(弹簧机构)定期维护作业指导书1 适用范围本指导书适用于北京ABB高压开关设备有限公司LTB－245E1 SF6断路器(BLK222弹簧机构)的定期维护工作。
2 规范性引用文件GB1984 交流高压断路器JB/T9694 SF6断路器通用技术条件（仅SF6开关）DL/T593 高压开关设备和控制设备标准的共用技术条件GBJ/147 电气装置安装工程：高压电器施工及验收规范Q/GXD 126.01 电力设备交接和预防性试验规程GB/T 11023 高压开关设备SF6气体密封试验导则（仅SF6开关）DL/T 693 SF6电气设备运行、试验及检修人员安全防护细则（仅SF6开关）3 支持性文件厂家资料：LTB-245E1型SF6断路器安装使用说明书SF6断路器检修工艺4 技术术语4.1定期维护配合预试周期对断路器及其操作机构进行清洁、加油、调整等维护性工作。
5作业准备5.3 工器具5.4 消耗材料6 作业周期结合停电预试周期进行。
7 作业流程作业流程见图1。
图1作业流程图8 安全风险及预控措施9 作业项目、方法及标准辅助接分闸挚合闸驱分合闸挚与断路器的拉杆、检查储能部分的限位器、储能指示器、分合闸指示器、分合闸操作计数器等部件。
、测量电机及控制回路绝缘电阻。
10 维护记录维护记录见附录A。
11 回顾与改进本作业指导书由广西电网公司下属各单位变电管理部门针对执行情况按照每年一次进行总结回顾，并提出改进或修订意见报各自单位的生产技术部再汇总到广西电网公司生产技术部。
附录ALTB-245E1型SF6断路器(BLK222弹簧机构)定期维护记录表站名：设备编号：生产厂家：出厂序号：维护人员：时间：。
SF6一次设备密度继电器和压力表校验作业指导书

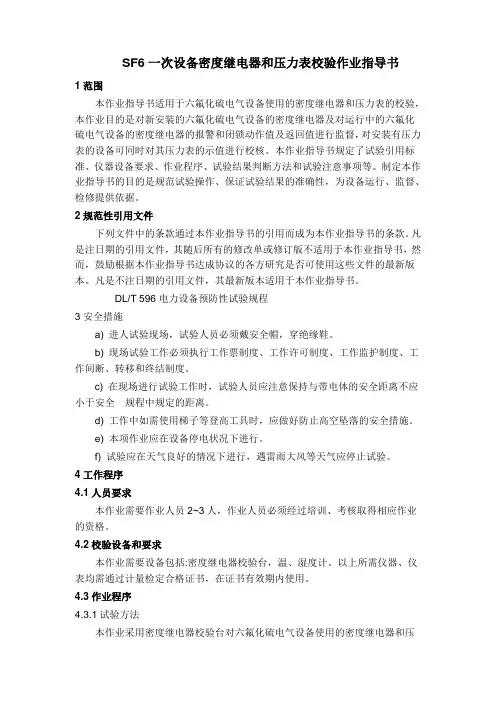

SF6一次设备密度继电器和压力表校验作业指导书1范围本作业指导书适用于六氟化硫电气设备使用的密度继电器和压力表的校验，本作业目的是对新安装的六氟化硫电气设备的密度继电器及对运行中的六氟化硫电气设备的密度继电器的报警和闭锁动作值及返回值进行监督，对安装有压力表的设备可同时对其压力表的示值进行校核。
本作业指导书规定了试验引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
DL/T 596电力设备预防性试验规程3安全措施a) 进人试验现场，试验人员必须戴安全帽，穿绝缘鞋。
b) 现场试验工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。
c) 在现场进行试验工作时，试验人员应注意保持与带电体的安全距离不应小于安全规程中规定的距离。
d) 工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。
e) 本项作业应在设备停电状况下进行。
f) 试验应在天气良好的情况下进行，遇雷雨大风等天气应停止试验。
4工作程序4.1人员要求本作业需要作业人员2~3人，作业人员必须经过培训、考核取得相应作业的资格。
4.2校验设备和要求本作业需要设备包括:密度继电器校验台，温、湿度计。
以上所需仪器、仪表均需通过计量检定合格证书，在证书有效期内使用。
4.3作业程序4.3.1试验方法本作业采用密度继电器校验台对六氟化硫电气设备使用的密度继电器和压力表进行校验。
4.3.2试验接线按图1所示连接密度继电器校验台与六氟化硫电气设备的气路和节点。
330KV变电站密度继电器定检作业指导书
一、范围
本作业指导书适用于35kV及以上电压等级变电站及实验室等工作现场对各类密度继电器表计进行定检工作的作业程序。
二、引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
1、《弹簧管式压力表、压力真空表及真空表检定规程》
2、DL 408--1991 电业安全工作规程（发电厂和变电所电气部分）
3、国家电力公司《防止电力生产事故的二十五项重点要求》
三、定检前准备
四、校验开关SF6密度继电器流程图
五、作业程序及作业标准
3、检修内容和工艺标准
附录 A
（资料性附录）
现场工作安全技术措施。
110kV变电站主变保护校验继电器作业指导卡
110kV变电站主变保护校验继电器作业指导卡单位：__________________ 编号：_________________________________________ 编写人（作业负责人）_______________ 审批人：__________________________ 工作任务：110kV变电站主变保护校验作业
一、作业前准备
1、人员分工
2、工器具准备工器具准备人: 年月日工器具收回人:
年月日
3、材料准备
材料准备人：XXX X年X月X日材料回收人：XXX X年X月X日
确认“作业前准备” 1-3项已完成，工作负责人（签字）：_________________________________________ 、作业程序及危险点控制措施
计划工作时间: 年月日时分至月日时分
1、开工
确定以下2-4项危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
工作班人员（签字）：______________________________________________________________________________ 2、危险点及安全措施
3、现场补充的安全措施
4、关键作业步骤
（七）送电前检查
#
主 变 责任
V-
现场工作结束前，工作负责人会同工作人员检查实验记录有无漏试项目，试验结 论、数据是否完整正确。
复查临时接线是否全部拆除，拆下的线头是否全部接好，包括接地线。
检查保护装置是否在正常运行状态。
整定值是否与定值通知单相符。
检查措施是否恢复到开工前状态。
5、竣工
2 3
4 5
三、指导卡执行情况评估。
继电器检验作业指导书
文件名称: 继电器检验作业指导书文件编号：QA-38 版本：00 页码 1 / 3生效日期：2018.10.15文件名称: 继电器检验作业指导书文件编号：QA-38 版本：00 页码 2 / 31.目的：对IQC作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。
2．范围：本检验标准只适用于本公司来料的继电器。
3．抽样标准：若无不良来料检验记录，按正常检验标准平均取料抽检。
若上批来料有不良记录，此批按加严检验标准检验，如接着连续3批来料检验为合格，将自动转为正常检验标准。
4．知识链接：是用小电流去控制大电流运作的一种“自动开关”。
一般用作自动调节、安全保护、转换电路等作用。
5．检验内容：外观、尺寸、电气性能、可焊性。
6．检验方法：6.1 IQC收到采购单后，依采购单核对来料与标签内容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及主管，如符合，则按下面步骤检验。
6.2外观：要求：a.来料包装无破损、变形、潮湿、脏污等不良。
b.产品标识完整、清晰、正确，与来料单型号一致。
c.产品丝印、本体颜色、品牌与样品一致。
d.来料表面清洁，无破损、脏污、变形及其它机械损坏，颜色一致，并具有品牌、型号规格、触点容量、线圈额定电压。
e.触点光滑，无氧化发黑、受损、脏污等不良现象；两触点接触时吻合良好，且吻合面积不低于整个面积的三分之二，无缝隙、错位、移位等不良现象。
f.引脚镀层光亮、均匀，无氧化、发黑、折断、少脚等不良6.3 尺寸：a.用卡尺测量其各尺寸是否与承认书相符，误差在规格范围内。
6.4 电气性能：文件名称: 继电器检验作业指导书文件编号：QA-38 版本：00 页码 3 / 3a.1.用万用表电阻档测量继电器常闭点两脚，其阻值应为0Ω；测量其常开触点引脚其阻值应为∞。
2.给继电器线圈通电至额定电压使接触器吸合后，再用万用表测量继电器的长闭及常开脚，其阻值应与6.4.d.1相反。
变电站巡视标准化作业指导书
变电站巡视标准化作业指导书1、分、合闸位置指示是否正确，与实际运行位置是否相符。
2、断路器及重合器指示灯是否正确。
3、支柱绝缘子及套管有无裂痕或放电现象。
4、引线驰度是否适中、接触是否良好，试温蜡片有无融解。
5、断路器支架接地是否完好。
隔离开关的巡视检查项目1、绝缘子是否完整无裂纹、无放电现象。
2、机械部分是否正常。
3、闭锁装置是否正常。
4、触头接触是否良好，接触点是否发热，有无烧伤痕迹，引线有无断股、折断现象。
5、接地刀闸接地是否良好。
第20条电容器的巡视检查项目1、检查三相电流表是否平稳，有无不稳固或激增现象，各相差应不大于10%。
2、放电线圈及三相放电指示灯是否良好。
3、电容器分档刀闸位置是否正确。
4、电容器内部有无放电声；外壳有无鼓肚、渗漏油现象；瓷套有无裂纹、闪络痕迹。
5、电容器油位是否在承诺范畴内。
6、电容器内部连接线是否牢固可靠，。
7、电容器避雷器是否完好，外壳接地是否良好。
第21条互感器、耦合电容器的巡视检查项目1、互感器套管支柱绝缘子是否清洁，有无放电痕迹。
2、瓷件是否完好，无裂纹损坏。
3、接头是否牢固、无过热变色现象。
4、充油式互感器油位是否在承诺范畴内。
5、外壳接地是否良好。
第22条防雷设施的巡视检查项目1、避雷器正常巡视项目1）瓷质、法兰部分有无破旧、裂纹及放电现象；硅橡胶外壳表面是否有老化、裂纹等痕迹。
2）检查放电计数器是否动作，外壳有无破旧。
3）检查引线是否牢固，接地是否良好。
4）避雷器内部有无专门声响。
2、专门天气的防雷设施巡视项目1）大风天气时，检查避雷针的摆动情形。
2）雷雨后，检查放电计数器动作情形。
3）检查引线及接地线是否牢固，有无损害。
第23条母线的巡视检查项目1、各接头部分是否接触良好。
2、检查软母线是否有断股、散股现象；硬母线有无机械损害。
3、接地故障后，检查瓷瓶表面是否有放电痕迹。
4、大雪天应检查母线的积雪及融解情形。
5、雷雨后，应检查绝缘子是否有破旧、裂纹及放电痕迹。
巡视作业指导书--SF6密度继电器
SF6气体密度继电器密封接线盒应良好,无进水、锈蚀情况，观察窗应无 污秽，刻度应清晰可见，压力在正常范围、气压指示应清晰可见，外观 无污物、损伤痕迹，SF6密度继电器与本体应可靠连接。
1、SF6气体密度继电器密封接线盒良好； 2、本体无进水、锈蚀情况； 3、观察窗应无污秽，刻度应清晰可见； 4、压力值在正常范围；
序号 1
2
一级设备名称 GIS断路器
户外开放式断路器
二级设备设备名称 巡视项目
SF6密度继电器
本体
SF6密度继电器
本体
3
户外油/SF6绝缘电流互感器
SF6密度继电器
本体
4
GIS SF6绝缘电磁式电巡视标准
SF6气体密度继电器密封接线盒应良好,无进水、锈蚀情况，观察窗应无 污秽，刻度应清晰可见，压力在正常范围、气压指示应清晰可见，外观 无污物、损伤痕迹，SF6密度继电器与本体应可靠连接。
密度继电器
第一部分使用说明一、概述JMD-1A型SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。
该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器校验仪器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。
主要用于SF6气体产品的生产、维护与监测。
特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便。
SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。
如何保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。
SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠安全运行。
安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。
因此原电力部制定了DL/T596-1996《电力设备预防性试验规程》。
该试验规程规定：各SF6电气开关使用的单位应定期对SF6气体密度继电器进行校验。
从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备安全可靠运行的必要手段之一。
在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。
为了能够统一，习惯上常把20℃时的SF6气体的压力作为其对应密度的代表值。
所以，SF6气体密度继电器均以20℃时的SF6气体的压力作为标度值。
在现场校验时，在不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。
JMD-1A 型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。
二、主要技术指标○工作电源：AC220V±15%，50HZ，或机内电池。
○精度：0.5级（高于0.5级可以根据用户要求定制）。
