PSL621C微机型继电保护定检作业指导书
PSLG线路保护作业指导书
编号：Q/×××PSL603G保护检验作业指导书华北电网有限公司前言为进一步加强华北电网继电保护检验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书指导现场标准化作业。
同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：王学山杨华本作业指导书审核人：本作业指导书自发布之日起执行。
1范围1．1本作业指导书适用于PSL-603G微机保护线路成套继电保护装置的检验作业。
1．2作业目的是对线路成套继电保护装置新投及运行过程中的周期性全部检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1《国家电网公司电力安全工作规程》2．2 GB 7261-2001《继电器及继电保护装置基本试验方法》2．3 GB 14285-93《继电保护和安全自动装置技术规程》2．4 GB/T 15145-2001《微机线路保护装置通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2．6 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装置技术条件》3检修前准备：3.1准备工作安排3.2人员要求3.3备品备件3.4仪器仪表及工器具3.5材料3.6危险点分析3.7 安全措施4 PSL 603G保护全部检验流程图5作业程序和作业标准5.1开工5.2检修电源的使用5.3检修内容和工艺标准按键操作：“←┘”命令菜单、确认；“Q”取消操作、返回上一级；“∧”键、“∨”键可上下移动光标；“＜”键、“＞”键可左右移动光标；“＋”键、“－”键可更改数值/项目。
PSL621C微机型继电保护定检作业指导书
一、范围本作业指导书适用于固原供电局变电站110kV电压等级各变电站110kV线路保护装置作业程序。
二、引用文件1、DL-408-1991《电业安全工作规程》2、GB 14285—1993 《继电保护和安全自动装置技术规程》3、GB/T 15145—2001《微机线路保护装置通用技术条件》4、DL/T 587—1996《微机继电保护装置运行管理规程》5、中华人民共和国电力行业标准《继电保护及安全自动装置运行管理规程》6、中华人民共和国水利电力部《继电保护及电网安全自动装置检验条例》7、中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》8、能源部电力规划设计管理局NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》9、GB 50171-1992《电气装置安装工程盘、柜及二次回路接线施工及验收规范》10、国家电力公司《防止电力生产事故的二十五项重点要求》11、厂家提供的技术说明书和调试大纲三、修前准备1、准备工作安排2、作业人员要求3、备品备件4、工器具5、材料6、定置图及围栏图7、危险点分析8、安全措施9、人员分工四、流程图五、作业程序及作业标准（试验记录见附录A）1、开工2、检修电源的的使用3、检修内容和工艺标准六、竣工七、验收记录八、作业指导书执行情况评估附录A（资料性附录）PSL-621C微机线路保护定检试验报告A．1保护屏接线及插件外观检修A．2保护屏上压板检查A．3屏蔽接地检查A．4绝缘测试记录A．5逆变电源检查6软件版本及CRC码检验7零漂值检查8交流回路检查A．9开入接点校验A．10开出接点校验A．11保护定值检验A．11．1 距离保护A．11．1．1相间距离动作时间测试：tI= tII= tII= A．11．1．2 接地距离动作时间测试：tI= tII= tII= A．11．2 零序保护动作时间测试：tI= tII= tII=A．12 整组试验直流电源在额定电压下带断路器传动，在确保检验质量的前提下尽量减少断路器的动作次数，交流电流、电压必需从端子排上通入试验，并按本线路保护展开图的要求，对保护直流回路上的各分支回路(包括直流控制回路、保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各回路接线的正确A．13 CT极性及变比检查A．14 室外检查清扫及检查断路器端子箱、螺丝压接检查情况：；A．15 状态检查A．16 终结A．17 六角图测试附录B （资料性附录）现场工作安全技术措施。

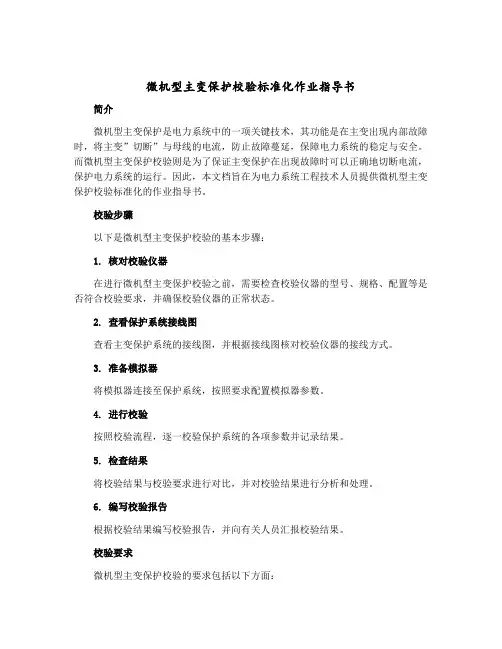

微机型主变保护校验标准化作业指导书
微机型主变保护校验标准化作业指导书简介微机型主变保护是电力系统中的一项关键技术，其功能是在主变出现内部故障时，将主变”切断”与母线的电流，防止故障蔓延，保障电力系统的稳定与安全。
而微机型主变保护校验则是为了保证主变保护在出现故障时可以正确地切断电流，保护电力系统的运行。
因此，本文档旨在为电力系统工程技术人员提供微机型主变保护校验标准化的作业指导书。
校验步骤以下是微机型主变保护校验的基本步骤：1. 核对校验仪器在进行微机型主变保护校验之前，需要检查校验仪器的型号、规格、配置等是否符合校验要求，并确保校验仪器的正常状态。
2. 查看保护系统接线图查看主变保护系统的接线图，并根据接线图核对校验仪器的接线方式。
3. 准备模拟器将模拟器连接至保护系统，按照要求配置模拟器参数。
4. 进行校验按照校验流程，逐一校验保护系统的各项参数并记录结果。
5. 检查结果将校验结果与校验要求进行对比，并对校验结果进行分析和处理。
6. 编写校验报告根据校验结果编写校验报告，并向有关人员汇报校验结果。
校验要求微机型主变保护校验的要求包括以下方面：1. 校验仪器的要求（1）校验仪器的型号、规格、配置等符合相关标准。
（2）校验仪器的状态良好，测量精度符合要求。
2. 接线的要求（1）接线正确、紧固，接触可靠。
（2）接线符合保护系统接线图。
3. 报告的要求（1）报告内容包括校验结果、校验仪器使用记录、缺陷报告等。
（2）报告格式符合相关标准，报告内容清晰明确。
4. 校验方法的要求（1）校验方法符合相关标准，确保校验的准确性。
（2）校验时应根据所检设备的特点，合理选择检测项目和校验标准。
一些注意事项1. 安全第一在进行微机型主变保护校验时，一定要确保安全，严格按照作业规定操作。
2. 正确选择校验流程不同的主变保护系统有不同的校验流程，需要根据具体情况正确选择校验流程。
3. 合理设置检测项目和标准在进行校验时，需要根据具体情况合理选择检测项目和标准，并对校验结果进行分析和处理。

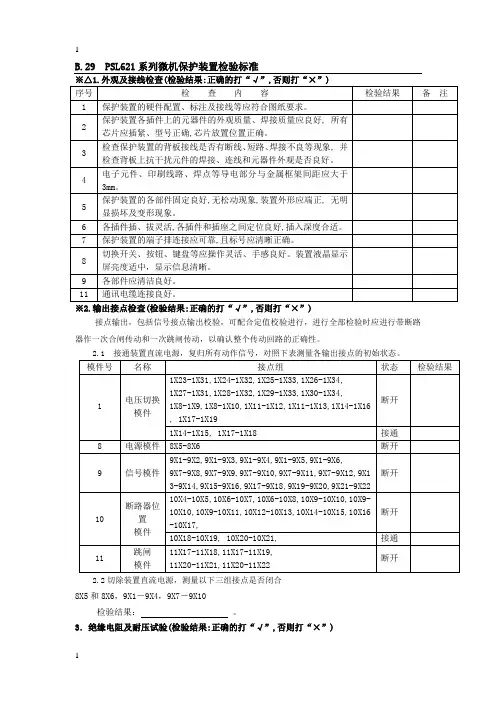

621微机保护装置调试报告
B.29 PSL621系列微机保护装置检验标准※△1.外观及接线检查(检验结果:正确的打“√”,否则打“×”)接点输出，包括信号接点输出校验，可配合定值校验进行，进行全部检验时应进行带断路器作一次合闸传动和一次跳闸传动，以确认整个传动回路的正确性。
2.1 接通装置直流电源，复归所有动作信号，对照下表测量各输出接点的初始状态。
2.2切除装置直流电源，测量以下三组接点是否闭合8X5和8X6，9X1－9X4，9X7－9X10检验结果：。
3．绝缘电阻及耐压试验(检验结果:正确的打“√”,否则打“×”)各插件各端子并联 7 号通信模件的 X14 X15 端子为 CAN 网通信端子，可不作绝缘试验．由于电源模件24V 220V 出入口带滤波器对地有电容，摇绝缘时可将电源插座取下。
3.1试验前的准备工作：（1）将保护装置的CPU插件拔出机箱，断开面板的连接电缆，其余插件全部插入。
（2）将通讯线与保护装置断开。
（3）保护测控屏上各压板置“投入”位置。
（4）断开保护装置与其他装置的有关连线。
（5）在保护测控屏端子排内侧分别短接交流电压回路端子、交流电流回路端子、直流电源回路端子、跳闸合闸回路端子、开关量输入回路端子及信号回路端子。
3.2保护测控屏内绝缘电阻的测试：在进行本项试验时，需在保护测控屏端子排处将所有外引线全部断开, 仅对保护屏内进行绝缘电阻测试。
按下表用1000V摇表测量装置各部分之间的绝缘电阻，绝缘电阻应≥10ＭΩ。
（1）8号模件X12与机壳应电气连通，2号模件X10与机壳应电气连通。
检验结果：（2）绝缘检验若上述试验中任一项不满足要求时要查找原因进行处理，直至合格后方可进行下一项试验。
3.3整个二次回路的绝缘电阻测试：在保护测控屏端子排处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接地点拆开，用1000V摇表测量整个回路对地的绝缘电阻，其绝缘电阻应大于1MΩ。
绝缘电阻测量值: MΩ检验结果:3.4工频耐压试验按下表作装置各部分之间的耐压试验，直流电压回路对地试验时漏电电流取15mA，其余试验漏电电流取5mA 。
13 PSL621D线路保护检验规程
附件13：福建电网继电保护检验规程________________________________________________________________________________________ PSL-621D线路保护检验规程福建省电力有限公司2010年6月目次1 范围............... ... ... ... ... ... ... ... (1)2 规范性引用文件...... ... ... ... ... ... ... (1)3 总则...... ... ... ... ... ... ... ... ... ... (1)4 检验项目...... ... ... ... ... ... ... ... . (2)5 检验内容...... . . . . . . ... ... ... ... ... (5)1范围本规程规定了PSL-621D线路保护的检验内容、检验要求和试验接线。
本规程适用于在福建电网从事基建、生产和运行单位继电保护工作人员进行PSL-621D线路保护的现场检验。
2规范性引用文件下列文档中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文档的最新版本。
凡是不注日期的引用文档，其最新版本适用于本规程。
国家电网科〔2009〕572号继电保护和电网安全自动装置现场工作保安规定GB/T 7261-2000 继电器及继电保护装置基本试验方法GB/T 14285-2006 继电保护和安全自动装置技术规程DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 624-1997 继电保护微机型试验装置技术条件DL/T 478-2001 静态继电保护及安全自动装置通用技术条件国家电网生技[2005] 400号国家电网公司十八项电网重大反事故措施（试行）调继[2005] 222号《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求3总则3.1检验要求在进行检验之前，工作（试验）人员应认真学习GB 14285-2006《继电保护和安全自动装置技术规程》、DL/T 995-2006《继电保护和电网安全自动装置检验规程》以及本规程，理解和熟悉检验内容和要求。
PSL-621(评分标准)
退出“跳闸出口”压板
1.2
退出“闭锁重合闸”压板
1.3
投入检修压板
1.4
断开交流电压输入空开
1.5
断开交流电流输入端子试验短接片
1.6
填写二次安全措施单
2
整定定值
检查定值并打印
10
3
软件版本和程序校验码的核查
软件版本
校验码
时间
10
4
检查保护通道采样：
U=60V；I=5A
IA
IB
IC
I0
UA
UB
工具材料设备场地1常用工具万用表一套2继电保护测试装置一台3试验线若干4装置图纸一套序号考核项目名称质量要求评分标准考核情况1检查值班员所做安全措施及填写二次安全措施单11退出跳闸出口压板12退出闭锁重合闸压板13投入检修压板14断开交流电压输入空开15断开交流电流输入端子试验短接片16填写二次安全措施单2整定定值认真检查2015项每项3分第6项5分检查定值并打印103软件版本和程序校验码的核查软件版本校验码时间104检查保护通道采样
认真检查
20（1~5项每项3分，第6项5分）
1.1
退出“跳闸出口”压板
1.2
退出“闭锁重合闸”压板
1.3
投入检修压板
1.4
断开交流电压输入空开
1.5
断开交流电流输入端子试验短接片
1.6
填写二次安全措施单
2
整定定值
检查定值并打印
10
3
软件版本和程序校验码的核查
软件版本
校验码
时间
10
4
检查保护通道采样：
U=60V；I=5A
IA
IB
IC
I0
PSL621线路保护
保护校验现场作业指导书PSL-621系列微机线路保护山西省电力公司2004年12月目录一、适用范围---------------------------------------------------------------------------------二、引用标准---------------------------------------------------------------------------------三、检验人员职责---------------------------------------------------------------------------四、检验前的准备工作五、检验项目及作业程序---------------------------------------------------------------A、检验周期B、全部检验项目作业程序C、部分检验项目作业程序D、配合检验的其他项目及要求六、检验记录-----------------------------------------------------------------------------A、全部检验B、部分检验附件：检验流程图1、全部检验2、部分检验一、适用范围本指导书适用于PSL-621系列微机线路保护装臵及相关回路的全部检验作业。
二、引用标准继电保护及电网安全自动装臵检验条例继电保护及电网安全自动装臵现场工作保安规定电业安全工作规程GB/T 15145 微机线路保护装臵通用技术条件DL 478 静态继电器及安全自动装臵通用技术条件GB 7261 继电器及继电保护装臵基本实验方法GB4858 电气继电器的绝缘试验GB2423 电工电子产品基本环境试验规程PSL-621系列微机线路保护装臵说明书山西电网微机线路保护现场检验规程三、检验人员职责1．现场工作负责人职责1.1正确安全地组织工作。
微机型线路保护装置现场检验作业指导书
微机型线路保护装置现场检验作业指导书1适用范本作业指导书适用于微机型线路保护装置新安装验收检验，以及新安装装置投运后的 第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删 减。
继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定国家电网公司十八项电网重大反事故措施（试行）3作业条件及作业现场要求（1）室外作业时，要求无雨雪，应避开雷电、大风及多雾天气。
空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。
（2）工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）的要求。
（3）作业现场应有可靠的试验电源，且满足试验要求。
（4）作业现场道路畅通，无障碍物，且照明良好飞（5） 一次设备有高压检修工作时，应禁止断路器传动试验。
（6）检验对象处于停运状态，现场安全措施完整、可靠。
（7）保持现场工作环境整洁。
4作业人员要求（I ）所有作业人员必须身体健康，精神状态良好飞（2）所有作业人员必须掌握《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）的相关知识，并经考试合格。
（6）国家电网安监[2009]664号 国家电网公司电力安全工作规程（变电部分）2引用标准及编制依据(1) GB/T 14285-2006 (2) GB/T7261-2008 (3) DL/T995-2006 (4) Q/GDW 267-2009 (5)国家电网生[2()12]352号（3）所有作业人员应有触电急救及现场紧急救火的常识。
（4）本项检验工作需要作业人员2-3人。
其中工作负责人1人，工作班成员1・2人。
（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。
