汇编语言汇编语言与高级语言接口共65页文档
汇编语言与接口技术
把AX（16位）和AL（8位）中的数输出到指定端口
LEA
LEAr16（r16是16位通用寄存器）,mem（mem是存储单元）
取有效地址指令
将有效地址（地址偏移值）送到通用寄存器，而不是将存储单元的内容送通用寄存器
LDS
LDSdest，src
装入地址指令
把src操作数所指的内存中连续4个字节单元内容的低16位数据存入dest指定的通用寄存器中，高16位存入DS中
汇编语言与接口技术
指令标识
指令格式
指令注释
指令名称
指令作用
注意点
MOV
MOV dest,src
dest<-src
MOV指令
数据传送
XCHG
XCHG dest,src
dest<->src
交换指令
交换两个操作数
IN
IN累加器，端口
输入指令
把一个字节/字由输入端口传送到AL/AX中
OUT
OUT端口，累加器
LES
LESdest，src
装入地址指令
把src操作数所指的内存中连续4个字节单元内容的低16位数据存入dest指定的通用寄存器中，高16位存入ES中
LAHF/SAHF
标志传送指令
取标志指令（LAHF）用于将标志寄存器的低8位送入AH和存标志指令（SAHF）将AH的内容送入标志寄存器的低8位
XLAT
src为16位寄存器或存储单元
POP
POP dest
栈顶的数据弹出到通用寄存器或存储器中
dest为16位寄存器或存储单元
CBW
字节扩展指令
将AL中的单字节数的符号扩展到AH中。
CWD

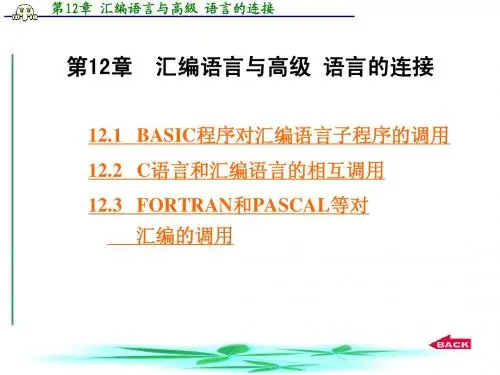

第12章 汇编语言与高级 语言的连接
第12章汇编语言与高级语言的连接12.1 BASIC程序对汇编语言子程序的调用12.2 C语言和汇编语言的相互调用12.3 FORTRAN和PASCAL等对汇编的调用12.1 BASIC程序对汇编语言子程序的调用PC机各种版本的BASIC语言对汇编语言子程序的调用方法是相同的。
它们都有实现调用的语句和函数，即CALL语句和USR函数。
12.1.1CALL语句这个语句的功能是调用一个机器语言子程序。
格式为：CALLnumvar[(Variable[，Variable]···)]其中numvar是数字变量的名字，这个变量值指明被调用的汇编语言子程序在内存中的入口地址的偏移量，而入口地址的段地址则由语句DEFSEG进行定义。
Variable是变量的名字，它是由BASIC语言传送给汇编语言子程序的参数。
例如：250DEF SEG＝&H5000260LET X＝0270CALLX(A，B$，C)其中250行的DEFSEG语句把子程序装入的段地址设置为5000H；260行中的LET语句，将子程序装入当前段的偏移量赋给X，此处偏移量为o。
因此，这个被调用的机器语言：子程序，是从绝对地址50000H单元开始执行的。
变量A，B$，C作为传送给这个汇编语言子程序的参数。
这个参数是BASIC语言通过堆栈向汇编语言传送的。
BASIC语言要调用汇编语言子程序，要做两件事，首先给汇编语言确定在内存中的装入地址的段地址值和段内偏移量值。
此外还要向汇编语言子程序通过堆栈传送参数。
利用CALL指令调用汇编语言子程序，有两种方法。
1.以数据形式装入汇编语言子程序以BASIC语言的数据形式装入汇编语言子程序的机器代码，它是通过READ和DA-TA语句装入的，然后再使用CALL语句实现调用。
例12．1把指令代码作为BACIC数据读入的程序：10DEFINT A～Z20DEFSEG＝&H170030FOR I＝0TO2140READ J50POKE I，J60NEXT70SUBRT＝080A＝2：B＝3：C＝090CALL SUBRT(A，B，C)100PRINT C110END120DATA&H55，&H8B，SLHEC，81H8B，&H76 130DATA&HOA，SLH8B，&H04，&H8B，&H76 140DATA&H08，&H03，SIH04，&H8B，&H7E 150DATA&H06，&H89，&H05，&HSD，&HCA 160DATA SLH06，SLH00OKRUN5OK从120行至160行提供了一个完成两个数相加的子程序，从这个例子中，可以看出这种调用方式的步骤有四点：①逐条地把要调用的汇编语言子程序的指令代码，以十六进制数的形式表示。
汇编语言与接口技术实验课件
详细描述
使用接口技术实现数据传输，如 通过串口发送和接收数据。
总结词：了解接口技术及其在数 据传输中的应用
学习接口技术的基本概念和工作 原理，了解常见的接口类型如串 口、并口、USB等。
掌握接口编程的基本方法，了解 接口的硬件连接和驱动程序开发 。
实验三：编写基于接口的驱动程序
详细描述
学习驱动程序的基本概念和开发 流程，了解常见的驱动程序模型 如WinDriver、Linux Driver等。
PCIe接口
用于连接高速扩展卡和计算机主板， 如显卡、声卡等。PCIe接口具有高 速数据传输和低延迟的特点。
接口技术的实现方式
硬件接口
通过物理连接器、电缆和电路板等硬件实现不同系统或设备 之间的连接。硬件接口具有稳定性和可靠性高的特点。
软件接口
通过软件编程和协议实现不同系统或设备之间的通信和数据 交换。软件接口具有灵活性和可扩展性强的特点。
汇编语言与接口技术实验课件
contents
目录
• 汇编语言概述 • 汇编语言基础 • 接口技术基础 • 实验操作与演示 • 实验总结与思考
01 汇编语言概述
汇编语言的定义和特点
总结词
汇编语言是一种低级编程语言，它使用助记符和操作码来描述计算机指令。
பைடு நூலகம்详细描述
汇编语言是计算机程序设计语言中的一种，它直接与计算机硬件交互，使用助 记符和操作码来表示指令。汇编语言具有高度的可移植性和可维护性，同时能 够提供对计算机硬件的直接控制。
接口技术的安全性
问题
接口技术实验中，我意识到了硬 件编程可能带来的安全风险，如 缓冲区溢出、非法访问等。
技术与应用的结合
如何将汇编语言与接口技术更好 地应用于实际问题解决，是值得 进一步探讨的方向。
汇编语言与接口技术(第三章)
汇编语言的应用场景
总结词
汇编语言在系统级编程、嵌入式系统、操作 系统内核开发等领域具有广泛应用。
详细描述
由于汇编语言具有高度的硬件控制能力，因 此它在系统级编程、嵌入式系统、操作系统 内核开发等领域具有广泛应用。在这些领域 中，程序员需要直接与硬件交互，控制硬件 资源，实现高效的性能优化。此外，汇编语 言在某些特定领域的应用也十分广泛，如加
详细描述
汇编语言是计算机程序设计语言中的一种，它直接对 应于计算机硬件指令集。汇编语言使用助记符来表示 计算机指令，这些助记符通常是英文缩写或简写，例 如MOV表示数据传输，ADD表示加法运算等。由于 汇编语言与机器指令集紧密相关，因此它具有高度的 硬件控制能力，允许程序员直接访问内存、寄存器和 I/O端口等硬件资源。
并行接口
并行接口是一种数据传输方式，它通过多个数据线同时 传输多个数据位。
并行接口的数据传输速率比串行接口快，但需要更多的 数据线，因此成本较高。
并行接口通常用于连接打印机、磁盘驱动器等高速设备， 因为这些设备需要大量数据传输。
并行接口的常见标准包括ECP、EPP和USB。
串行接口
01
02
03
04
01 02 03 04
DMA控制器是计算机中的一个重要组件，它负责管理直接内存访问 操作。
DMA控制器通过接收来自各种设备的DMA请求，并根据优先级和 DMA通道来决定哪个请求应该得到优先处理。
DMA控制器接口是DMA控制器与处理器之间的连接，它负责将 DMA请求传递给处理器，并处理处理器对DMA的处理结果。
数据类型
数据类型是指数据的取值范围和表示方式，包括整型、实型、字 符型等。

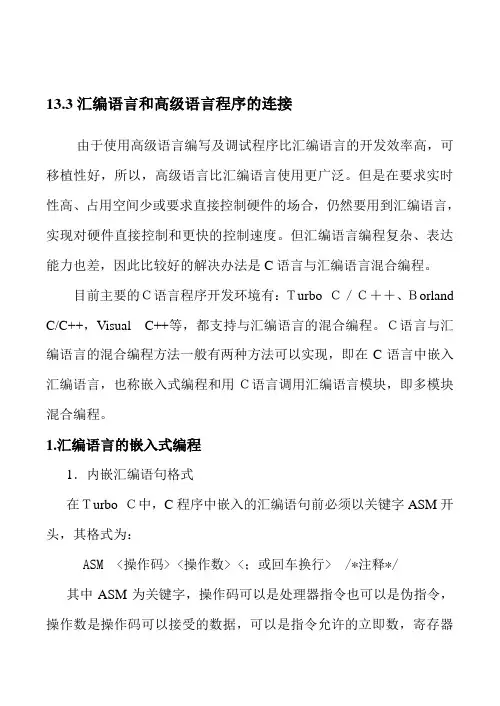

第8章 汇编语言与高级语言的连接(教案)
13.3汇编语言和高级语言程序的连接由于使用高级语言编写及调试程序比汇编语言的开发效率高，可移植性好，所以，高级语言比汇编语言使用更广泛。
但是在要求实时性高、占用空间少或要求直接控制硬件的场合，仍然要用到汇编语言，实现对硬件直接控制和更快的控制速度。
但汇编语言编程复杂、表达能力也差，因此比较好的解决办法是C语言与汇编语言混合编程。
目前主要的Ｃ语言程序开发环境有：Ｔurbo Ｃ／Ｃ＋＋、Ｂorland C/C++，Visual C++等，都支持与汇编语言的混合编程。
Ｃ语言与汇编语言的混合编程方法一般有两种方法可以实现，即在C语言中嵌入汇编语言，也称嵌入式编程和用Ｃ语言调用汇编语言模块，即多模块混合编程。
1.汇编语言的嵌入式编程1．内嵌汇编语句格式在Ｔurbo Ｃ中，C程序中嵌入的汇编语句前必须以关键字ASM开头，其格式为：ASM <操作码> <操作数> <；或回车换行> /*注释*/ 其中ASM为关键字，操作码可以是处理器指令也可以是伪指令，操作数是操作码可以接受的数据，可以是指令允许的立即数，寄存器名，也可以是C程序中的常量、变量和标号。
C程序中嵌入汇编代码后可以有分号也可无分号，如果汇编代码后无分号则必须以换行符结束（嵌入的汇编语句是C语言中唯一可以换行结束的语句），如果汇编代码后有分号，则一行中可以有多条嵌入的汇编语句，但一条汇编指令不能跨越两行。
特别要注意的是，嵌入的汇编语句的注释方式须采用C语言的注释方式，即必须用/*……*/来标记注释。
而不能像纯汇编那样用（；）作为一条注释的开始。
如：ASM MOV AX，DX；/*单个语句*/ASM PUSH AX；ASM POP AX；ASM MOV BX, AX；/*多个语句写在一行*/如果在C语言程序中要嵌入多个ASM语句,可以将它们放在花括号内。
如：ASM｛MOV AX，DXPUSH AX}/*注释*/在C程序中，函数内部的汇编语句都是一条可执行的语句，它被编进程序的代码段，在函数外部的汇编语句是一个外部说明，在编译时放在程序的数据段中。

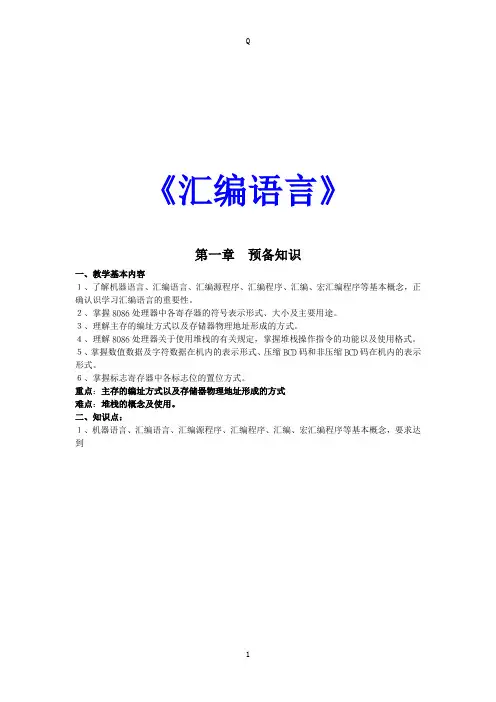

《汇编语言》》word版
《汇编语言》第一章预备知识一、教学基本内容１、了解机器语言、汇编语言、汇编源程序、汇编程序、汇编、宏汇编程序等基本概念，正确认识学习汇编语言的重要性。
２、掌握8086处理器中各寄存器的符号表示形式、大小及主要用途。
３、理解主存的编址方式以及存储器物理地址形成的方式。
４、理解8086处理器关于使用堆栈的有关规定，掌握堆栈操作指令的功能以及使用格式。
５、掌握数值数据及字符数据在机内的表示形式、压缩BCD码和非压缩BCD码在机内的表示形式。
６、掌握标志寄存器中各标志位的置位方式。
重点：主存的编址方式以及存储器物理地址形成的方式难点：堆栈的概念及使用。
二、知识点：１、机器语言、汇编语言、汇编源程序、汇编程序、汇编、宏汇编程序等基本概念，要求达到“识记”层次。
２、8086处理器中各寄存器的符号表示形式、大小及主要用途，要求达到“识记”层次。
３、主存的编址方式以及存储器物理地址形成的方式，要求达到“理解”层次。
４、堆栈的概念及堆栈操作指令执行后内存及相关寄存器值的变化，要求达到“理解”层次。
５、数值数据及字符数据在机内的表示形式、压缩BCD码和非压缩BCD码在机内的表示形式，要求达到“理解”层次。
６、标志寄存器中各标志位的置位方式，要求达到“识记”层次；运算对各标志位的影响，要求达到“掌握”层次。
1.1机器语言和汇编语言1、机器语言●三种语言的层次关系机器语言汇编语言高级语言●机器指令：指挥计算机完成某一基本操作的命令。
格式：操作码地址码1 地址码2例：将偏移地址为100的字存储单元中的内容加2，在回送到原存储单元中去的机器指令如下：8306640002其中8306H为操作码6400H 为 目的操作数 02H 为源操作数 ● 指令系统：机器指令面向机器，每台计算机都规定了自己所特有的一定数量的基本指令，这批指令的全体即为该计算机的指令系统 ● 机器语言：这种 机器指令的集合。
● 机器语言程序：用机器语言编写的程序。
汇编与高级语言
汇编与高级语言1.汇编基础知识1.1.寄存器说明：●ESP和EBP对高级语言的函数实现起着非常重要的作用。
●FS是SEH（Structured Exception Handling）中起重要作用的一个段寄存器，它的0偏移指向异常结构连表的表头，Windows在进行结构化异常处理时，就是从FS:[0]开始遍历异常结构并调用其中的异常处理函数的。
1.2.堆栈堆是一块内存区域，一般用于内存的动态分配和释放，比如用New方法分配一个指针，此时即在程序地址空间的堆中分配了一块内存。
又比如Delphi的对象也是在堆中创建的。
栈是一种先进后出的列表数据结构，在高级语言的编程中使用广泛，在低级语言中更是不可或缺的基础概念。
栈也是一个内存区域，不过它具有快速灵活的特点，CPU直接提供指令去访问栈。
从汇编的角度来看，栈具有如下的性质：●栈有两个基础动作，压栈(PUSH)和出栈(POP)。
●栈是向下增长的，即每压一次栈，栈顶的地址就减少一次，也可以说ESP的值就减小一次。
●栈是线程相关的，每一个线程都拥有一个栈。
●程序利用ESP可以很灵活地访问栈，不一定要执行PUSH和POP栈顶才会改变，直接操作ESP也可以改变栈顶，也就是说ESP决定了栈顶的值。
●栈是有最大值的，通过编程环境可以设置，超出最大值就会发生栈溢出。
看一个简单的例子，下面的指令是一条压栈指令，意思是将EAX的值压入栈中：PUSH EAX根据上面的性质，这条指令等价于下面的指令：SUB ESP, 4MOV ESP, EAX用下面的图表示指令的操作过程：2.调用规则2.1.从汇编的角度看函数调用汇编语言没有变量的概念，因此对函数的调用，第一个要解决的问题是参数要如何传递，有的将参数放在栈中，有的将参数放在寄存器中，对于参数压栈的还要确定是从最左边的参数开始压栈，还是从最右边开始，所有这些，就构成了调用规则的内容。
第二个问题是函数如何被调用，其实很简单，就是一个跳转指令JMP，跳到函数的首地址去，并从那里开始执行指令。
汇编语言和高级语言
c++
优点：组织大型程序时比C语言好得多。很好的支持面向对 象机制。通用数据结构，如链表和可增长的阵列组成的库减轻了 由于处理低层细节的负担。 缺点：非常大而复杂，与C语言一样存在语法滥用问题，比 C慢，大多数编译器没有把整个语言正确的实现，不能用于B/S 系统的开发，可移植性不好。
java
优点：
事先编好一个称为编译程序的机器语言程序作为系统软件存放在计算机内当用户由高级语言编写的源程序输入计算机后编译程序便把源程序整个地翻译成用机器语言表示的与之等价的目标程序然后计算机再执行该目标程序以完成源程序要处理的运算并取得结果
汇编语言和高级语言
讲解人：刘景景 制作者：306宿舍
本节主要教学内容
• • • • 了解汇编语言和高级语言的概念。 明确汇编程序和汇编语言程序的关系。 掌握计算机如何读懂高级语言。 熟悉最常见的五种高级语言及其优缺点
java
缺点 需要运行环境、不适合开发桌面应用程序 语言开发慢 运行java程序需要装java虚拟机. 就这一条严重的影像了java应 用程序的使用 • 运行成本比较高 • • • •
c#
• 优点 • 保持了C++中熟悉的语法，包含了大量的高效代码和面向对象特 C++ 性 • C#语言将在保持C/C++灵活性的基础上为程序员带来更高效的 RAD开发方式。它不仅能用于WEB服务程序的开发，并且还能 开发强大的系统级程序 • 缺点 • 目前只能运用在windows平台 • 必须有运行时框架支持，C#程序要安装Framework支持 • 只适合适合做中小型项目 • C#的相对稳定性不好 • 成本较高
1.简单性 Java与C++相比,不再支持运算符重载、多级继承及广泛的 自动强制等易混淆和较少使用的特性，而增加了内存空间自动垃 圾收集的功能，复杂特性的省略和实用功能的增加使得开发变得 简单而可靠。 2.平台独立性 由于它采用先编译成中间码，然后装载与校验，再解释成不 同的机器码来执行，即“Java虚拟机”的思想，“屏蔽”了具 体的“平台环境”特性要求，使得只要能支持Java虚拟机，就 可运行各种Java程序。 3.面向对象的技术 面向对象技术具有继承性、封装性、多态性等众多特点， Java在保留这些优点的基础上，又具有动态联编的特性。
