NSDTF-DEM格式到ArcGIS中的转换软件
ArcGIS中最强大的数据读取转换工具
ArcGIS中最强大的数据读取转换工具（ArcGIS Data Interoperability）由于个人感觉此工具隐藏的比较深并且应用非常广泛，此工具转换数据功能异常强大，就来此分享一下。
ArcGIS Data Interoperability：使用ArcGIS数据互操作（Data Interoperability）扩展可以直接读访问几十种空间数据格式，包括GML、DWG/DXF文件、MicroStation Design文件、MapInfo MID/MIF文件和TAB文件类型等。
用户可以通过拖放方式让这些数据和其它数据源在ArcGIS中直接用于制图、空间处理、元数据管理和3D globe制作。
例如，所有制图功能都可使用这些数据源，包括查看要素和属性、识别要素和进行选择。
ArcGIS数据互操作（Data Interoperability）技术来自Safe软件公司（世界领先的GIS互操作提供商）的FME（Feature Manipulation Engine）产品。
该扩展由Esri和Safe软件公司共同维护。
ArcGIS数据互操作（Data Interoperability）还包含FME Workbench，它提供一系列数据转换工具用来构建复杂矢量数据格式的转换器。
位置位于：ArcGIS Data Interoperability扩展可以直接访问或使用的几十种GIS和表格数据格式。
使用ArcGIS数据互操作（Data Interoperability）扩展，用户可以：∙增加ArcGIS对多种GIS数据格式的支持∙连接并读取多种常规GIS格式，如TAB、MIF、E00和GML，以及多种数据库连接∙操作和关联大量格式的属性数据和DBMSs到要素数据∙将任意要素类导出成50多种格式，并可以创建高级转换器用于自定义的输出格式∙使用FME Workbench来定义额外的格式和转换流程。
MapGIS数据和ArcGIS数据的相互转换
MapGIS数据和ArcGIS数据的相互转换一、简介MapGIS和ArcGIS是两种常用的地理信息系统（GIS）软件，用于地图制作、数据管理和空间分析等方面。
在实际应用中，由于不同软件的数据格式存在差异，需要进行数据的相互转换。
本文将详细介绍如何将MapGIS数据转换为ArcGIS数据，以及如何将ArcGIS数据转换为MapGIS数据。
二、MapGIS数据转换为ArcGIS数据1. 准备工作在进行数据转换之前，需要确保已经安装并打开了MapGIS和ArcGIS软件，并具备相应的数据文件。
2. MapGIS数据导出首先，在MapGIS中打开需要转换的数据文件，可以是矢量数据（如点、线、面）或者栅格数据（如影像、DEM）。
然后，选择“文件”菜单中的“导出”选项，在弹出的窗口中选择导出的数据格式为“Shapefile”或者“Geodatabase”，并指定导出的文件路径和文件名。
点击“确定”按钮，即可将MapGIS数据导出为ArcGIS可识别的数据格式。
3. ArcGIS中导入MapGIS数据打开ArcGIS软件后，选择“文件”菜单中的“导入”选项，在弹出的窗口中选择导入的数据格式为“Shapefile”或者“Geodatabase”，并浏览选择之前导出的MapGIS 数据文件。
点击“确定”按钮，即可将MapGIS数据成功导入到ArcGIS中进行进一步的操作和分析。
三、ArcGIS数据转换为MapGIS数据1. 准备工作在进行数据转换之前，需要确保已经安装并打开了MapGIS和ArcGIS软件，并具备相应的数据文件。
2. ArcGIS数据导出首先，在ArcGIS中打开需要转换的数据文件，可以是矢量数据（如点、线、面）或者栅格数据（如影像、DEM）。
然后，选择“文件”菜单中的“导出”选项，在弹出的窗口中选择导出的数据格式为“MapGIS格式”，并指定导出的文件路径和文件名。
点击“确定”按钮，即可将ArcGIS数据导出为MapGIS可识别的数据格式。
在ArcGIS中如何打开.dem
在ArcGIS中如何打开*.demDEM是在日常应用中经常用到的数据，做填挖方分析、三维场景展示、影像图的正射校正、水文分析等等。
由于项目或者工程我们需要买一些DEM，其中*.dem是最常见到的DEM的格式，*.dem有两种格式，NSDTF和USGS。
如果是USGS格式的DEM，就很好办了。
通过ArcGIS可以直接读取。
USGS－DEM(USGS是美国地质调查局(U．S．Geological Survey)的英文缩写，是一种公开格式的DEM数据格式标准，使用范围较广格式的。
在ArcGIS中的ArcT oolBox中的“转换工具”---“转到栅格”----“DEM转到栅格”工具直接将USGS格式的DEM转为栅格DEM。
但我们购买的DEM很多都是NSDTF－DEM格式，NSDTF－DEM是中华人民共和国国家标准地球空间数据交换格式，是属于格网数据交换格式，一般的GIS软件都不支持这种格式。
下面我们就看一下如何在ArcGIS中打开这个格式的DEM。
首先用记事本打开*.dem，来分析一下这个格式的头文件是如何表示的。
从上到下，看一下每一行数值或者代码都代表什么意思：M：坐标单位,K表示公里,M表示米,D表示以度为单位的经纬度,S表示以度分秒表示的经纬度。
0：方向角。
0：压缩方法。
0表示不压缩,1表示游程编码。
36212435.000000：左上角原点X坐标3243120.000000：左上角原点Y坐标5：X方向的间距。
5：Y方向的间距。
962：行数1252：列数100：高程值的放大倍数--在后面就具体的栅格值了，其中-99999表示该处为NODATA。
由于栅格单元数据值记录方式基本一样，主要是头文件信息不同。
如ArcGIS GRID数据的文件头按如下方式记录相关信息：ncols 962nrows 1252xllcorner 36212435yllcorner 3243120cellsize 5NODATA_value -99999如果我们将上面的NSDTF格式的头文件改为Grid的头文件格式，其中高程值不变，就完全可以在ArcGIS中查看这个*.dem。
[ArcGIS]高程地图-把DEM栅格数据（.tif）转换为TIN矢量数据，并储存TIN数据。
![[ArcGIS]高程地图-把DEM栅格数据（.tif）转换为TIN矢量数据，并储存TIN数据。](https://img.taocdn.com/s3/m/50071639905f804d2b160b4e767f5acfa1c78386.png)
[ArcGIS]⾼程地图-把DEM栅格数据（.tif）转换为TIN⽮量数据，并储存TIN数据。
把DEM数据(.tif)获得栅格数据对应的经纬度及⾼程信息，存到地理数据库⼀、预处理⼯作栅格数据的合并——⽬的：将原始4张Dem(.tif)数据合并为⼀张Dem(.tif)栅格数据由地理坐标系转投影坐标系，使单位从度变为⽶在Arcmap中转换：例如从 WGS_1984 转 Beijing_19541、加载要转换的数据全部到视野中2、点击视图——数据框属性——坐标系统3、选择新的坐标系，确定。
此时为动态投影，即展⽰时数据根据新的坐标系做了转换，但原始数据并未更改。
4、右击图层——数据——导出数据5、数据范围选择原始数据集，空间参考选择数据框（数据框表⽰页⾯展⽰的这个框），选择输出路径，即可。
栅格数据由地理坐标系转投影坐标系⽅法⼆（推荐），使单位从度变为⽶原始栅格负值⽤-1替换Special Analysis-地图代数-栅格计算-Con("ASTGTM2_N3132E118119_dem.tif" <0,0,"ASTGTM2_N3132E118119_dem.tif")⼆、栅格数据转成点要素图层，并获得⾼程字段，并获得点的经纬度arctoolbox-conversion-from raster-raster to points ⽣成点要素图层在“ArcToolbox”中找到“Extract Value to Points”，双击打开，点图层选择Point，栅格选择DEM）选择对应层后点击OK开始提取⾼程。
在点图层属性表中增加字段，右键计算⼏何，导⼊x、y经纬度坐标使⽤ArcCatalog将点特征图层导⼊地理数据库（使⽤ArcCatalog将特征图层(包含tin图层部分信息)/REM原始栅格⽂件保存到地理数据库）右键Connection to DESKTOPLAB NanjingDemDB.sde 选择由feature class（必须是feature layer）导⼊/ 或 rasterdataset下载的栅格数据导⼊。
fme转换arcgis、cass
一般的基础地形CASS转SHP是没有问题了，这个扩展属性比较简单，一般只有CODE及NAME二个属性。
转出代码后再连接相应的属性就可以。
而宗地的扩展属性就多了，简单点的只有四五项，复杂的十几二十几个字段。
如下图，简单与复杂的宗地扩展属性：由于之前没有做过宗地转SHP，因此首先想到的是用EXCEL表录入宗地数据信息,再用ARCGIS连接处理.问了一些做宗地的朋友,说太费时,如果原数据有EXCEL对应的属性表还好,基本上都是只一个DWG文件.重新录入这条路不行.再仔细看看了CASS的功能,发现CASS本身就带有这个功能,在地籍菜单栏下,有个输出宗地属性:利用这个功能输出一个MDB的数据表.再通过宗地号进行连接.这样又出现一个问题,输出的宗地面,代码全是300000,还得关联到宗地号才能号做数据表的连接.用CASS的编码到图层,把宗地的编码全筛选到一个新图层,再输出为SHP,通过ARCGIS的空间连接,把输出的宗地号,赋到宗地的某个字段上,将宗地号赋到宗地后:经过上面操作,宗地面已赋好相应的宗地号,再连接CASS输出的宗地表.这样的话就完美了.CC.MDB是CASS输出的宗地属性表.300000_SPATIALJOIN是赋有宗地号的宗地最后的宗地面属性如下,所有扩展属性均和原DWG属性相同土地调查属性转换不同于宗地属性可以输出EXCEL表，宗地属性转SHP请见另一文章。
这里主要用到FME的数据转换功能，即把CASS的扩展属性不丢失转换到ARCGIS的字段中。
1.先看看这张图：CASS的扩展属性("south" (1000 . "310000")) 对应图斑属性编码“310000”，("TBBH" (1000 . "7"))对应图斑号“7”，("DLDM" (1000 ."111")) 对应地类号。

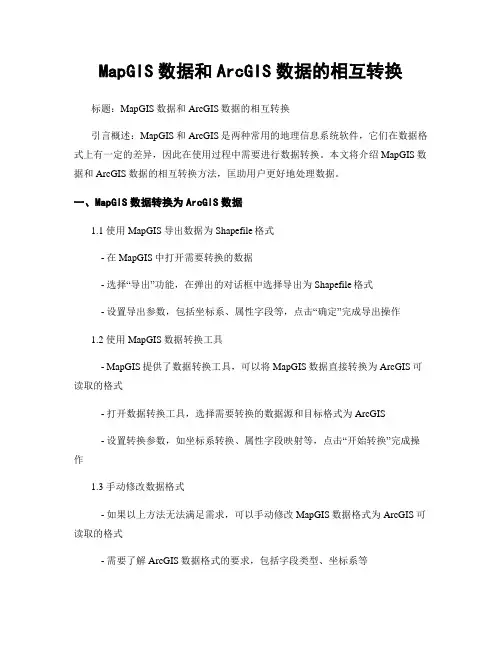

MapGIS数据和ArcGIS数据的相互转换
MapGIS数据和ArcGIS数据的相互转换标题：MapGIS数据和ArcGIS数据的相互转换引言概述：MapGIS和ArcGIS是两种常用的地理信息系统软件，它们在数据格式上有一定的差异，因此在使用过程中需要进行数据转换。
本文将介绍MapGIS数据和ArcGIS数据的相互转换方法，匡助用户更好地处理数据。
一、MapGIS数据转换为ArcGIS数据1.1 使用MapGIS导出数据为Shapefile格式- 在MapGIS中打开需要转换的数据- 选择“导出”功能，在弹出的对话框中选择导出为Shapefile格式- 设置导出参数，包括坐标系、属性字段等，点击“确定”完成导出操作1.2 使用MapGIS数据转换工具- MapGIS提供了数据转换工具，可以将MapGIS数据直接转换为ArcGIS可读取的格式- 打开数据转换工具，选择需要转换的数据源和目标格式为ArcGIS- 设置转换参数，如坐标系转换、属性字段映射等，点击“开始转换”完成操作1.3 手动修改数据格式- 如果以上方法无法满足需求，可以手动修改MapGIS数据格式为ArcGIS可读取的格式- 需要了解ArcGIS数据格式的要求，包括字段类型、坐标系等- 逐个字段进行修改，确保数据格式符合ArcGIS的要求二、ArcGIS数据转换为MapGIS数据2.1 使用ArcGIS导出数据为MapGIS支持的格式- 在ArcGIS中打开需要转换的数据- 选择“导出”功能，在导出格式中选择MapGIS支持的格式，如DGN、SHP 等- 设置导出参数，包括坐标系、属性字段等，点击“确定”完成导出操作2.2 使用ArcGIS数据转换工具- ArcGIS也提供了数据转换工具，可以将ArcGIS数据转换为MapGIS可读取的格式- 打开数据转换工具，选择需要转换的数据源和目标格式为MapGIS- 设置转换参数，如坐标系转换、属性字段映射等，点击“开始转换”完成操作2.3 手动修改数据格式- 如果以上方法无法满足需求，可以手动修改ArcGIS数据格式为MapGIS可读取的格式- 需要了解MapGIS数据格式的要求，包括字段类型、坐标系等- 逐个字段进行修改，确保数据格式符合MapGIS的要求三、注意事项3.1 坐标系转换- 在进行数据转换时，需要注意坐标系的转换问题- 确保MapGIS和ArcGIS使用的坐标系一致，否则会导致数据显示错误3.2 字段映射- 在数据转换过程中，需要进行字段映射，确保属性字段的对应关系正确- 可以通过数据转换工具自动进行字段映射，也可以手动设置映射关系3.3 数据完整性- 在数据转换过程中，需要确保数据的完整性- 检查转换后的数据是否包含所有的属性字段和几何信息，确保数据没有丢失四、数据转换工具推荐4.1 FME- FME是一款专业的数据转换工具，支持MapGIS和ArcGIS数据的相互转换- 提供了丰富的转换功能和参数设置，可以满足各种数据转换需求4.2 Global Mapper- Global Mapper也是一款功能强大的数据转换工具，支持多种GIS软件的数据格式- 用户友好的界面和丰富的功能，适合初学者和专业人士使用4.3 MapInfo- MapInfo是一款专业的GIS软件，也提供了数据转换功能- 可以将MapInfo数据转换为ArcGIS或者MapGIS支持的格式，方便数据共享和交换五、总结5.1 数据转换是GIS数据处理中常见的操作，MapGIS数据和ArcGIS数据的相互转换也是常见需求5.2 通过本文介绍的方法和工具，用户可以更方便地进行数据转换操作，提高工作效率5.3 在进行数据转换时，需要注意坐标系、字段映射和数据完整性等问题，确保转换结果准确无误通过以上介绍，相信读者对MapGIS数据和ArcGIS数据的相互转换有了更深入的了解，希翼可以匡助读者更好地处理GIS数据。
国标dem批量转换arcgis grd格式
将国标DEM批量转换为ArcGIS GRID格式，可以按照以下步骤进行：
准备所需的工具和软件：确保您已经安装了ArcGIS软件，并且具备相关的转换工具。
打开ArcGIS软件：启动ArcGIS软件，并打开您的工作空间。
导入DEM数据：在ArcGIS中，选择“File”菜单，然后选择“Add Data”选项。
在弹出的对话框中，选择“Add Raster Data”选项，然后浏览并选择您的DEM数据文件。
创建GRID格式：在ArcGIS中，选择“Raster”菜单，然后选择“Conversion”选项。
在弹出的对话框中，选择“From Raster”选项，然后选择“Create Raster Dataset”选项。
在弹出的对话框中，设置输出格式为GRID格式。
批量转换：如果您有多个DEM数据文件需要转换，可以使用ArcGIS的批处理功能。
在ArcGIS中，选择“Raster”菜单，然后选择“Conversion”选项。
在弹出的对话框中，选择“Batch Conversion”选项。
在弹出的对话框中，设置输入文件夹和输出文件夹，并选择适当的转换选项。
保存转换结果：在完成批量转换后，保存转换结果。
在ArcGIS中，选择“File”菜单，然后选择“Save As”选项。
在弹出的对话框中，选择保存类型为GRID格式，并指定保存路径和文件名。
请注意，具体的操作步骤可能因ArcGIS版本的不同而略有差异。
此外，在进行批量转换时，请确保您的计算机具有足够的内存和处理能力来处理大量的数据。
几种常用GIS软件之间的数据转换方法
几种常用GIS软件之间的数据转换方法在GIS领域中，常用的软件包括ArcGIS、QGIS、GRASS GIS等。
这些软件之间的数据格式不同，需要进行数据转换，以便在不同的软件之间进行数据交换和分析。
下面介绍几种常用的GIS软件之间的数据转换方法。
1. 数据导出和导入：最常用的数据转换方法是通过导出和导入功能来完成。
例如，在ArcGIS中可以将数据以不同的格式导出，如Shapefile、GeoPackage、GML等，然后在其他软件中导入这些数据。
类似地，在QGIS和GRASS GIS中也可以进行数据导出和导入操作。
2. 标准格式转换：很多GIS软件支持常见的标准格式，如Shapefile、GeoJSON、KML等。
通过将数据先转换成这些标准格式，然后在不同的软件中进行导入，可以实现跨软件的数据转换。
例如，可以将ArcGIS中的数据转换成Shapefile格式，然后在QGIS中打开。
3. 第三方插件和工具：有些GIS软件提供了第三方插件和工具，可以方便地进行数据转换。
例如，QGIS中有很多插件，如GDAL插件、GMSH 插件等，可以实现不同格式数据的转换。
在ArcGIS中，可以使用Data Interoperability扩展来处理不同格式的数据转换。
4. 数据库连接：一些GIS软件支持连接数据库，可以将数据库中的数据直接导入到软件中。
例如，在ArcGIS中可以连接Oracle、SQL Server等数据库，然后将数据导入到软件中进行分析。
类似地，在QGIS 和GRASS GIS中也可以连接数据库进行数据导入。
5. 在线数据服务：一些GIS软件支持通过在线数据服务访问和导入数据。
例如，QGIS中可以通过WMS、WFS等协议直接访问在线地图服务，将在线地图数据导入到软件中。
类似地，在ArcGIS中也可以通过ArcGIS Online访问在线数据服务。
6. 自定义脚本和程序：如果以上方法无法满足需求，也可以使用自定义脚本和程序来进行数据转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NSDTF-DEM格式到ArcGIS中的转换软件
文章来源：文章作者：2008-05-01 字体:[大中小]
我国的DEM国标文件，但是其格式与ArcGIS等软件不兼容，不能转换，为此在网上寻找了一番，终于弄清楚了格式之间的转换问题，但是发现国内还没有一个能直接进行转换的软件，转换的时候只能一个一个改，实在太麻烦了！所以今天花了一个下午的时间用VB编了一个，希望能帮到大家！
下载地址：/uploadfile/NSDTF_DEM.exe
使用说明:
1.选择你需要转换的文件所在文件夹，双击，在右边就会出现你要转换的文件（扩展名必须为dem，如123.dem）
2.单击你想要转换的文件，并等待下面的进度条到满格，说明读取文件结束。
3.在“输出文件名”中填写你想要输出成dem的文件名（如“456”）。
4.点击转换，你就可以在初始转换文件的相同路径下找到你转出的文件（456.txt）。
5.打开ArcMAP或ArcCatalog，选择arctoolbox中的conversion tools中的To Raster中的Ascll To Rester，并输入刚转出的文件和结果文件名。
6.祝你成功！
附录：
NSDTF-DEM格式说明：
DataMark--------中国地球空间数据交换格式-格网数据交换格式(CNSDTF-RAS或CNSDTF-DEM)的标志。
基本部分，不可缺省。
Version--------该空间数据交换格式的版本号,如1.0。
基本部分，不可缺省。
Unit--------坐标单位,K表示公里,M表示米,D表示以度为单位的经纬度,S表示以度分秒表示的经纬度(此时坐标格式为DDDMMSS.SSSS, DDD为度, MM为分, SS.SSSS为秒)。
基本部分，不可缺省。
Alpha--------方向角。
基本部分，不可缺省。
Compress--------压缩方法。
0表示不压缩,1表示游程编码。
基本部分，不可缺省。
Xo--------左上角原点X坐标。
基本部分，不可缺省。
Yo--------左上角原点Y坐标。
基本部分，不可缺省。
DX--------X方向的间距。
基本部分，不可缺省。
DY--------Y方向的间距。
基本部分，不可缺省。
Row--------行数。
基本部分，不可缺省。
Col--------列数。
基本部分，不可缺省。
HZoom--------高程放大倍率。
基本部分，不可缺省。
设置高程的放大倍率,使高程数据可以整数存贮,如高程精度精确到厘米,高程的放大倍率为100。
如果不是DEM则HZoom为1。
ArcGIS中GRID转换文本文件格式说明：
ncols 319----------------数据列数
nrows 198----------------数据行数
xllcorner 131985----------------数据左下角的X值
yllcorner 19020----------------数据左下角的Y值
cellsize 5----------------数据分辨率（栅格单元的宽高）
NODATA_value -99999----------------无值数据标志
Tags: arcgis dem dem格式转
•NSDTF-DEM 文件头格式说明
日期：2009年03月03日| 分类：GIS | Tags：NSDTF DEM
样例：
NSDTF-DEM
1.0
M
0.000000
0.000000
39512435.000000
2743120.000000
5.000000
5.000000
985
1328
100
解释：
DataMark--------中国地球空间数据交换格式-格网数据交换格式(CNSDTF-RAS或CNSDTF-DEM)的标志。
基本部分，不可缺省。
Version--------该空间数据交换格式的版本号,如1.0。
基本部分，不可缺省。
Unit--------坐标单位,K表示公里,M表示米,D表示以度为单位的经纬度,S表示以度分秒表示的经纬度(此时坐标格式为DDDMMSS.SSSS, DDD为度, MM为分, SS.SSSS为秒)。
基本部分，不可缺省。
Alpha--------方向角。
基本部分，不可缺省。
Compress--------压缩方法。
0表示不压缩,1表示游程编码。
基本部分，不可缺省。
Xo--------左上角原点X坐标。
基本部分，不可缺省。
Yo--------左上角原点Y坐标。
基本部分，不可缺省。
DX--------X方向的间距。
基本部分，不可缺省。
DY--------Y方向的间距。
基本部分，不可缺省。
Row--------行数。
基本部分，不可缺省。
Col--------列数。
基本部分，不可缺省。
HZoom--------高程放大倍率。
基本部分，不可缺省。
设置高程的放大倍率,使高程数据可以整数存贮,如高程精度精确到厘米,高程的放大倍率为100。
如果不是DEM则HZoom为1。
