管道对接施工流程
管道对接施工流程管道对接施工可是个挺有趣的事儿呢。
一、施工前的准备。
咱得先把材料和工具都准备好。
材料方面，管道得选好，要根据工程的需求来，比如是输水的管道，那就得选那种耐腐蚀、密封性好的。
管件也不能少，像弯头、三通之类的，就像搭积木一样，每个小零件都很重要哦。
工具呢，切割工具得有吧，像锯子或者专门的管道切割器，这可是把管道裁得整整齐齐的利器呢。
还有测量工具，尺子要精确，这样才能保证对接的时候严丝合缝的。
而且呀，施工场地也得收拾干净，可不能到处乱糟糟的，不然找个工具都费劲，那还怎么好好干活呀。
二、管道切割与清理。
管道拿过来，要按照设计的长度进行切割。
这切割可有讲究啦，不能切得歪歪扭扭的，要是那样的话，对接的时候就像两个不合拍的小伙伴，怎么也对不上。
切完了管道，切口的地方要清理干净，不能有毛刺或者脏东西。
就像咱们人洗脸一样，得把脸洗得干干净净的，这样才能有个好状态去迎接接下来的对接嘛。
要是有毛刺，就像脸上有个小刺儿，对接的时候会把密封材料划破，那可就坏事啦。
三、对口操作。
把两根要对接的管道口对好，这就像是两个人手拉手一样，要紧紧地靠在一起。
这个时候，得保证管道的轴心是在一条直线上的，如果轴心歪了，那整个管道系统就像个扭着身子走路的人，既不美观也不实用。
对口的时候，有时候可能需要一些辅助工具，比如说对口器，这就像是给管道对接搭了个小架子，让它们能稳稳地靠在一起。
四、密封处理。
管道对口好了，那接下来就是密封啦。
密封材料就像管道对接的小卫士，把接口的地方保护得严严实实的，不让水或者其他介质泄漏出去。
密封材料的选择很重要哦，要根据管道输送的东西来选。
如果是输送油的管道，那密封材料就得能抗油才行。
把密封材料均匀地涂抹或者安装在接口处，就像给管道接口穿上了一件合身的小衣服，既不能太紧把管道勒坏了，也不能太松让它起不到密封的作用。
五、焊接或者连接。
要是采用焊接的方式，那焊工师傅可得大展身手啦。
焊接就像给管道接口打个结实的补丁，让两根管道融为一体。
管道的连接方法与质量要求
管道的连接方法与质量要求分段的管子要经过连接才能形成系统，完成介质的输送任务。
钢管的主要连接方法有螺纹连接、法兰连接、焊接，此外还有适用于铸铁管或塑料管的承插连接、热熔连接、粘接、挤压头连接等。
一、螺纹连接钢管螺纹连接是将管段端部加工的外螺纹与管子配件或设备接口上的内螺纹拧在一起。
一般管径在100 mm以下，尤其是管径为15～40 mm的小管子大都采用螺纹连接。
1.螺纹连接常用工具及填料（1）管钳。
管钳是螺纹接口拧紧常用的工具。
管钳有张开式（见图3-16）、链条式（见图3-17）两种。
张开式管钳应用较广泛，其规格及使用范围见表3-1。
管钳的规格是以钳头张口中心到手柄尾端的长度来标称的，此长度代表转动力臂的大小。
安装不同管径的管子应选用对应号数的管钳。
若用大号管钳拧紧小管径的管子，虽因手柄长省力，容易拧紧，但也容易因用力过大拧得过紧而胀破管件；大直径的管子用小号管钳，费力且不容易拧紧，易损坏管钳。
不允许用管子套在管钳手柄上加大力臂，以免把钳颈拉断或破坏钳颚。
图3-16 张开式管钳图3-17 链条式管钳表3-1 张开式管钳的规格及使用范围链条式管钳又称“链钳”，是借助链条把管子箍紧而回转管子。
它主要应用于大管径或因场地限制张开式管钳手柄旋转不开的场合，例如在地沟中操作、空中作业以及管子离墙面较近的场合。
链条式管钳规格及其使用范围见表3-2。
表3-2 链条式管钳的规格及使用范围（2）填充材料。
为了增加管子螺纹接口的严密性并保证维修时不至于因螺纹锈蚀不易拆卸，螺纹处一般要加填充材料。
填料既要能充填空隙又要能防腐蚀。
热水采暖系统或冷水管道常用的螺纹连接填料有聚四氟乙烯胶带或麻丝蘸白铅油（铅丹粉拌干性油）。
介质温度超过115℃的管路接口可蘸黑铅油（石墨粉拌干性油）和石棉油。
氧气管路用黄丹粉拌甘油（甘油有防火性能）；氨管路用氧化铝粉拌甘油。
应注意的是，若管子螺纹套得过松，只能切去丝头重新套丝，而不能采取多加填充材料的措施来防止渗漏，以保证接口长久严密。

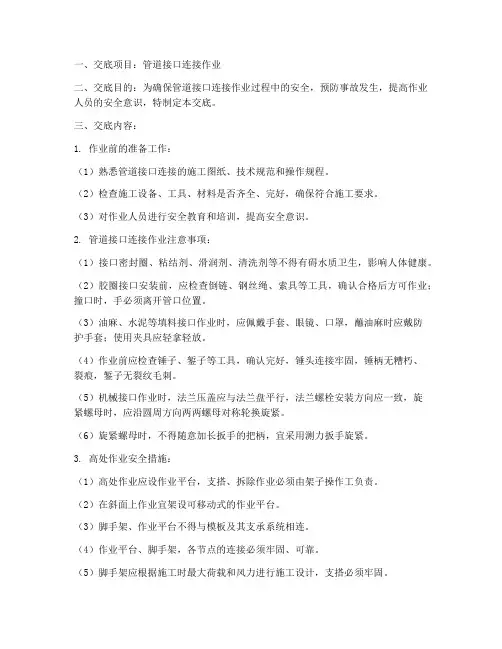

管道接口连接安全技术交底模板
一、交底项目：管道接口连接作业二、交底目的：为确保管道接口连接作业过程中的安全，预防事故发生，提高作业人员的安全意识，特制定本交底。
三、交底内容：1. 作业前的准备工作：（1）熟悉管道接口连接的施工图纸、技术规范和操作规程。
（2）检查施工设备、工具、材料是否齐全、完好，确保符合施工要求。
（3）对作业人员进行安全教育和培训，提高安全意识。
2. 管道接口连接作业注意事项：（1）接口密封圈、粘结剂、滑润剂、清洗剂等不得有碍水质卫生，影响人体健康。
（2）胶圈接口安装前，应检查倒链、钢丝绳、索具等工具，确认合格后方可作业；撞口时，手必须离开管口位置。
（3）油麻、水泥等填料接口作业时，应佩戴手套、眼镜、口罩，蘸油麻时应戴防护手套；使用夹具应轻拿轻放。
（4）作业前应检查锤子、錾子等工具，确认完好，锤头连接牢固，锤柄无糟朽、裂痕，錾子无裂纹毛刺。
（5）机械接口作业时，法兰压盖应与法兰盘平行，法兰螺栓安装方向应一致，旋紧螺母时，应沿圆周方向两两螺母对称轮换旋紧。
（6）旋紧螺母时，不得随意加长扳手的把柄，宜采用测力扳手旋紧。
3. 高处作业安全措施：（1）高处作业应设作业平台，支搭、拆除作业必须由架子操作工负责。
（2）在斜面上作业宜架设可移动式的作业平台。
（3）脚手架、作业平台不得与模板及其支承系统相连。
（4）作业平台、脚手架，各节点的连接必须牢固、可靠。
（5）脚手架应根据施工时最大荷载和风力进行施工设计，支搭必须牢固。
（6）作业平台宽度应满足施工安全要求。
4. 作业人员安全防护：（1）作业人员应穿戴符合要求的个人防护用品，如安全帽、工作服、防护手套、防护眼镜等。
（2）作业过程中，应随时注意观察周围环境，发现安全隐患立即报告并采取措施。
（3）作业人员应严格遵守操作规程，不得擅自更改作业流程。
四、检查执行情况：1. 作业前，对作业人员进行安全教育和培训，确保其掌握安全操作技能。
2. 作业过程中，对作业现场进行安全检查，确保各项安全措施落实到位。

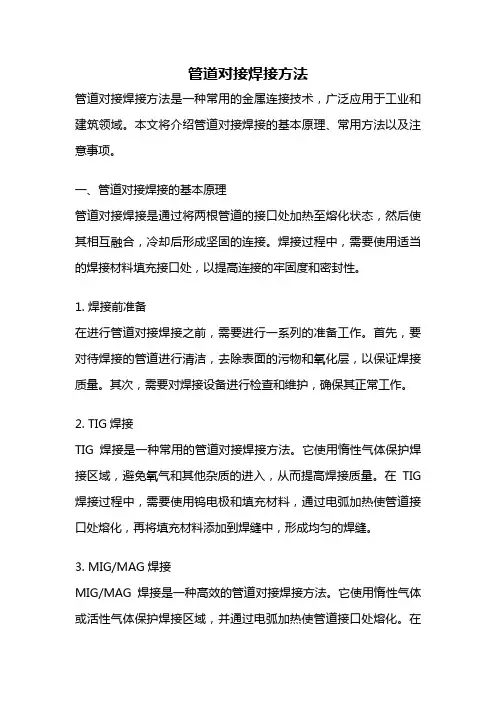

管道对接焊接方法
管道对接焊接方法管道对接焊接方法是一种常用的金属连接技术，广泛应用于工业和建筑领域。
本文将介绍管道对接焊接的基本原理、常用方法以及注意事项。
一、管道对接焊接的基本原理管道对接焊接是通过将两根管道的接口处加热至熔化状态，然后使其相互融合，冷却后形成坚固的连接。
焊接过程中，需要使用适当的焊接材料填充接口处，以提高连接的牢固度和密封性。
1. 焊接前准备在进行管道对接焊接之前，需要进行一系列的准备工作。
首先，要对待焊接的管道进行清洁，去除表面的污物和氧化层，以保证焊接质量。
其次，需要对焊接设备进行检查和维护，确保其正常工作。
2. TIG焊接TIG焊接是一种常用的管道对接焊接方法。
它使用惰性气体保护焊接区域，避免氧气和其他杂质的进入，从而提高焊接质量。
在TIG 焊接过程中，需要使用钨电极和填充材料，通过电弧加热使管道接口处熔化，再将填充材料添加到焊缝中，形成均匀的焊缝。
3. MIG/MAG焊接MIG/MAG焊接是一种高效的管道对接焊接方法。
它使用惰性气体或活性气体保护焊接区域，并通过电弧加热使管道接口处熔化。
在MIG/MAG焊接过程中，焊接材料以线状形式通过焊枪输送到焊缝中，形成均匀的焊缝。
4. SMAW焊接SMAW焊接是一种常用的手工管道对接焊接方法。
它使用涂有焊层的电焊条进行焊接。
在SMAW焊接过程中，焊工需要手持电焊条，通过电弧加热使管道接口处熔化，然后将焊条逐渐移动，形成均匀的焊缝。
三、管道对接焊接的注意事项1. 焊接过程中要保持焊接区域的干燥和清洁，避免杂质的进入，影响焊接质量。
2. 焊接操作人员要熟悉焊接材料的性能和焊接设备的操作规程，确保焊接过程的安全和质量。
3. 焊接过程中要控制焊接温度和焊接速度，使焊缝均匀、牢固。
4. 焊接完成后，要对焊缝进行检测和修整，确保焊接质量符合要求。
5. 焊接完毕后，要对焊接区域进行防腐处理，延长管道的使用寿命。
管道对接焊接是一项重要的金属连接技术，应用广泛。
管子的连接方法
在管道工程施工中，根据所用管材和用途，有多种常用的管道连接方法。
以下是其中一些常见的连接方式：
1. 螺纹连接：利用带螺纹的管道配件连接。
适用于管径小于或等于100毫米的镀锌钢管，通常用于明装管道。
钢塑复合管也常使用螺纹连接。
2. 法兰连接：适用于直径较大的管道。
法兰连接常用于主干道连接阀门、止回阀、水表、水泵等处，以及需要经常拆卸、检修的管段上。
3. 焊接：适用于不镀锌钢管，多用于暗装管道和直径较大的管道。
在高层建筑中也广泛应用。
铜管连接可采用专用接头或焊接。
4. 沟槽连接（卡箍连接）：适用于直径大于或等于100毫米的镀锌钢管，如消防水、空调冷热水、给水、雨水等系统。
沟槽连接具有操作简单、不影响管道原有特性、施工安全、系统稳定性好、维修方便等特点。
5. 卡套式连接：铝塑复合管通常采用螺纹卡套压接。
铜管的连接也可采用螺纹卡套压接。
6. 卡压连接：不锈钢卡压式管件连接技术取代了传统的螺纹、焊接、胶接等给水管道连接技术。
它具有保护水质卫生、抗腐蚀性强、使用寿命长等优点。
7. 热熔连接：PPR管的连接方法采用热熔器进行热熔连接。
8. 承插连接：用于给水及排水铸铁管及管件的连接。
有柔性连接和刚性连接两类。
柔性连接采用橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。
请根据具体情况选择适合的连接方式，以确保管道的安全和可靠运行。

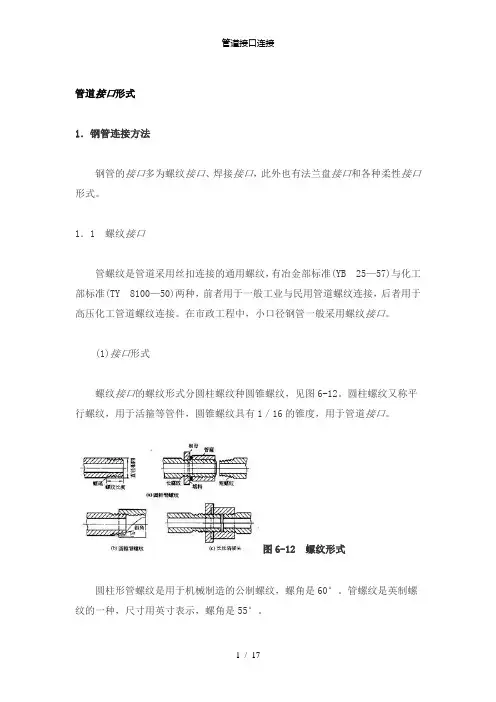

【精品】管道接口连接
管道接口形式1．钢管连接方法钢管的接口多为螺纹接口、焊接接口，此外也有法兰盘接口和各种柔性接口形式。
1．1 螺纹接口管螺纹是管道采用丝扣连接的通用螺纹，有冶金部标准(YB 25—57)与化工部标准(TY 8100—50)两种，前者用于一般工业与民用管道螺纹连接，后者用于高压化工管道螺纹连接。
在市政工程中，小口径钢管一般采用螺纹接口。
(1)接口形式螺纹接口的螺纹形式分圆柱螺纹种圆锥螺纹，见图6-12。
圆柱螺纹又称平行螺纹，用于活箍等管件，圆锥螺纹具有1／16的锥度，用于管道接口。
图6-12 螺纹形式圆柱形管螺纹是用于机械制造的公制螺纹，螺角是60°。
管螺纹是英制螺纹的一种，尺寸用英寸表示，螺角是55°。
圆锥形螺纹接口作为管道接口，螺纹长度较短。
螺纹量后两扣不完全的螺纹叫做退刀螺纹。
这种退刀螺纹有助于管件密合，在管道上使接口严密。
带圆锥形螺纹的管道连接在相同螺纹的管件上，称为“锥形套入锥形”的螺纹接口。
若只有管道是圆锥形螺纹面管件是圆柱形螺纹，则这种接口为“锥形套入柱形”的螺纹接口。
管螺纹接口严密性差，接头间的螺纹间翻(要靠填料达到严密，实际情况下常用长丝活接头代替圆柱形外螺纹。
(2)套丝连接一般情况下，管螺纹应用为；管道与管件连接时，一般情况下管道加工成圆锥管螺纹(外螺纹)，管件加工成圆柱管螺纹(内螺纹)。
人工套丝的主要工具是管道丝板。
丝板的规格通常可分1／2″～3／4″(小丝板)、1／2″～2″(大丝板)、21/2″～4″三种。
小丝板可加工1／2″、3／4″两种螺纹，1／2～2″大丝板可加工1／2″、3／4″、1″、11/4″、11/2″、2″等六种不同规格的管道螺纹。
21/2″～4″丝板可加纹连接很少用于给水管道，4″以上的管道多数不采用管螺纹连接。
每种规格的丝板都分别附有相应的板牙，小丝板有1／2″～3／4″、1″～11/4″、11/2″～2″三组板牙。
加工螺纹时可按口径分别选用相应的丝板和板牙。
混凝土管道接口规格及连接方式
混凝土管道接口规格及连接方式I. 管道接口类型1. 普通接口2. 活动接口3. 橡胶环接口II. 普通接口规格1. 外接口形式：平口、斜口、凸口2. 内接口形式：平口、斜口、凹口3. 接口长度：一般为150mm，也可以根据需要定制4. 接口宽度：根据管道直径不同，一般为100mm-200mm5. 接口深度：根据管道直径不同，一般为30mm-50mm6. 接口面积：根据管道直径和接口宽度深度计算，一般为2000mm²-5000mm²7. 接口加固方式：加装钢筋或铁板III. 活动接口规格1. 活动接口长度：一般为150mm-300mm，也可以根据需要定制2. 活动接口宽度：根据管道直径不同，一般为100mm-200mm3. 活动接口深度：根据管道直径不同，一般为30mm-50mm4. 活动接口面积：根据管道直径和接口宽度深度计算，一般为2000mm²-5000mm²5. 活动接口加固方式：加装钢筋或铁板IV. 橡胶环接口规格1. 橡胶环材质：EPDM、NBR、SBR等2. 橡胶环硬度：一般为50-70度3. 橡胶环直径：根据管道直径和橡胶环厚度计算4. 橡胶环厚度：一般为8mm-20mm5. 橡胶环压缩量：一般为20%-30%6. 橡胶环接口面积：根据管道直径和接口宽度深度计算，一般为2000mm²-5000mm²V. 管道连接方式1. 管道法兰连接2. 管道螺纹连接3. 管道橡胶环连接4. 管道卡箍连接5. 管道胶接连接VI. 管道连接的质量控制要求1. 接口尺寸要求符合设计要求2. 接口内壁必须光滑无毛刺3. 接口表面无裂纹、气孔、夹杂物等缺陷4. 接口加固钢筋或铁板应牢固5. 接口橡胶环应牢固，不得出现滑移现象6. 接口连接方式必须符合规范要求7. 接口连接后必须进行水压试验，测试结果符合标准要求VII. 管道接口的维护保养1. 定期检查管道接口，发现问题及时处理2. 管道接口出现渗漏、裂纹等问题要及时修补或更换3. 管道接口处应保持干燥，避免水分侵入4. 管道接口处应保持清洁，避免杂质侵入5. 管道接口处应定期进行防腐处理，避免腐蚀6. 管道接口处应定期涂刷防水材料，避免渗漏VIII. 管道接口的安装注意事项1. 安装前必须检查管道接口的尺寸、质量等是否符合要求2. 安装前必须检查管道接口的加固钢筋或铁板是否牢固3. 安装前必须检查管道接口的橡胶环是否完好，是否符合规定要求4. 安装时必须按照规定方式连接管道，保证连接牢固、密封5. 安装后必须进行水压试验，测试结果符合标准要求6. 安装后必须对管道接口进行防腐处理和涂刷防水材料IX. 总结混凝土管道接口的规格和连接方式是管道工程中非常重要的一环，选择合适的接口规格和连接方式，保证管道的牢固性和密封性，是保障管道工程质量的关键。
管道联通方案
管道联通方案引言管道联通是指将两个或多个管道连接起来，以实现物质或能量的传输。
在实际应用中，管道联通方案的设计与实施非常重要，直接影响到传输的效率和安全性。
本文将介绍几种常见的管道联通方案，包括直接连接、接头连接和转运连接，并对每种方案的优缺点进行分析。
一、直接连接直接连接是最简单的管道联通方案，即将两个管道的端口直接连接在一起。
这种方案适用于管道直线延伸的情况，可以有效地减少管道的数量和长度。
直接连接的步骤如下：1.确定联通点：首先确定联通点，即确定两个管道的连接位置。
在选择联通点时需要考虑管道的直线延伸情况，尽量选择一条直线上的点进行连接，以减少管道长度。
2.准备工作：将两个管道的接口部分进行清理和处理，确保接口的平整和无杂质。
3.连接管道：将两个管道的接口对准，使用合适的连接件将它们连接在一起。
常用的连接件有法兰、螺纹接头和对夹。
直接连接方案的优点是简单、直接，能够有效减少管道的长度和数量。
然而，这种方案的缺点是无法适应管道间的非直线延伸和高弯曲需求。
二、接头连接接头连接是一种常见的管道联通方案，适用于管道间有一定距离或存在弯曲的情况。
接头连接的原理是通过安装接头来连接不同的管道段。
接头连接的步骤如下：1.确定联通点：同样需要确定联通点，即确定两个管道的连接位置。
2.准备工作：将两个管道段的接口部分进行清理和处理，确保接口的平整和无杂质。
3.安装接头：根据管道的尺寸和要求选择合适的接头，并按照接头厂家的说明书进行安装。
通常，接头会有连接螺纹或焊接等方式与管道进行连接。
接头连接方案的优点是适应性较强，能够满足管道段的延伸和弯曲需求。
然而，接头连接也存在一些缺点，如增加安装工作量和接头本身的成本。
三、转运连接转运连接是一种将两个或多个管道通过一个转运站点连接起来的方案。
这种方案适用于管道之间存在距离较远或有复杂布局的情况。
转运连接的原理是将原始管道通过转运站点进行分输和集输，实现多个管道之间的联通。
管道插接和粘结方法
管道插接和粘结是管道安装中常见的两种方法，以下是它们的详细介绍：
管道插接方法：
1.承插连接：主要用于铸铁管、陶瓷管、塑料管等的连接。
承插连接的接口主要
有青铅接口、石棉水泥接口、自应力水泥接口等。
其中，青铅接口具有较好的弹性、刚性和抗震性，但成本较高，主要用于抢修或管道抗震要求高的场合；石棉水泥接口具有较高的强度和抗震性，但劳动强度大；自应力水泥接口劳动强度小，但只适用于工作压
力不超过1.2MPa的承插管道，且抗震性差。
2.卡套式连接：操作方便、简洁，只需选择正确的配件即可使连接处紧密、不渗
漏，并能承受足够的压力。
卡套式连接分为非操作接头A型和可操作接头B型两种。
管道粘结方法：
1.管材或管道粘合前，应用棉纱或干布将承口内侧和插口外侧擦拭干净，使被粘
接面保持清洁，无尘砂与水迹。
当表面沾有油污时，需用棉纱蘸丙酮等清洁剂擦净。
2.粘接前应将管材、管件试插一次，观察管材、管件间接触面配合情况，并在插
入端表面划出插入承口深度的表线。
3.用毛刷将粘胶剂迅速涂在外侧及承口内侧接合面上，先涂承口后涂插口，应轴
向涂刷，涂刷均匀适量。
4.承插口涂刷粘胶剂后，应立即找正方向性将管端插入承口，用力挤压，使管端
插入深度至划表线，并保证承接口的直度和接口位置正确，同时必须保持规定的时间，以防止接口滑脱。
以上是管道插接和粘结的常用方法，具体操作时还需根据管道材料、工作压力、使用环境等因素进行选择和调整。
同时，在进行管道安装时，应遵循相关安全规范，确保操作安全。
三通管接头连接方法
三通管接头连接方法
三通管接头连接方法是一种常见的管道连接方式，它可以将三根管道连接在一起，形成一个T字形的管道结构。
这种连接方式通常用于需要将流体或气体从一个管道分流到两个管道的情况下，例如在工业生产中的输送管道、水处理系统、空调系统等。
三通管接头连接方法有多种，其中最常见的是焊接连接和螺纹连接。
焊接连接是将三通管接头和管道焊接在一起的方式。
这种连接方式需要使用焊接设备和焊接材料，将三通管接头和管道的接口加热至熔点，然后将它们融合在一起。
焊接连接的优点是连接牢固，不易漏水，适用于高压、高温和腐蚀性强的介质。
但是，焊接连接需要专业的技术和设备，成本较高，且不易拆卸和更换。
螺纹连接是将三通管接头和管道通过螺纹连接在一起的方式。
这种连接方式需要在三通管接头和管道的接口处开设螺纹孔，然后将螺纹连接器旋入孔中，使其与管道紧密连接。
螺纹连接的优点是安装方便，拆卸和更换也较为容易，适用于低压、低温和不腐蚀的介质。
但是，螺纹连接容易松动和漏水，需要定期检查和维护。
除了焊接连接和螺纹连接外，还有其他的三通管接头连接方式，例如法兰连接、卡箍连接等。
这些连接方式各有优缺点，需要根据具体情况选择合适的连接方式。
三通管接头连接方法是管道连接中常见的一种方式，不同的连接方
式适用于不同的介质和工作条件。
在选择连接方式时，需要考虑到安装、维护、成本等因素，以确保管道连接的牢固和安全。
