聚羧酸系减水剂 阻锈剂复合效应论文
聚羧酸系高效减水剂的研究和应用
在国外，聚羧酸类减水剂的研究已有相当长的历史，其应用技术已经成熟。日本是研究和使用聚羧酸类减水剂最多也是最成功的国家，1995年以后聚羧酸系减水剂在日本的使用量就超过了传统的萘系减水剂，1998年底聚羧酸系减水剂产品已占所有高性能AE减水剂产品总数的60%以上，其主要生产厂商有花王、竹本油脂、日本制纸、藤泽药品等[1]。对聚羧酸系减水剂的研究主要集中在新拌混凝土有关性能和硬化混凝土的力学性能及高强高性能混凝土在工程中的应用技术。目前聚羧酸系减水剂可使混凝土的水灰比下降到0.25以下，而水泥用量仍可保持在500kg/m3，同时它的坍落度可保持200mm以上，完全满足施工要求。近年来，北美和欧洲的一些研究者的论文中也有许多关于研究开发具有优越性能的聚羧酸系减水剂的报道，主要是商业开发和推广，如Grance公司的Adva系列、MBT公司的pheomixTOOFC牌号、Sika公司的Viscocrete3010等[2]。
4.2支链PEO对产物性能的影响
Uchikawa[18]和Yoshioka等[19]发现聚羧酸系减水剂的PEO侧链对水泥颗粒分散性和分散保持性有重要的影响，侧链聚合度越小，水泥浆体的流动性损失越快，由于空间位阻效应，所合成的带有聚氧乙烯侧链的高效减水剂随着侧链的增长，减水剂的空间立体作用增加，因此对水泥颗粒的分散效果更好，流动保持性也增加，但是PEO侧链过大时，支链间可能发生缠结，在水泥颗粒间形成桥接，反而影响流动性保持性[20]。Kinoshita[21]研究了甲基丙烯酸乙二醇接枝共聚物类聚羧酸系高效减水剂，认为具有不同长度的聚乙二醇能同时达到较高的流动性和流动度保持性能。该甲基丙烯酸乙二醇接枝共聚物含有羧酸官能团、磺酸基官能团和烷氧基聚乙二醇官能团，含有长侧链聚乙二醇的聚羧酸减水剂有较高的立体排斥力，分散时间短，有较好的分散性和流动度，但流动性保持性能差；含有短侧链聚乙二醇的聚羧酸系减水剂分散时间长，流动保持性能好。Sakai[22]发现主链较短支链较长的聚羧酸系减水剂的分散性能要好于主链较长而支链较短的聚羧酸系减水剂。Nawa等[23]研究了普通硅酸盐水泥掺加具有不同聚氧乙烯基侧链长度、不同支链位置的聚羧酸型超塑化剂后，流动度受温度（10～30℃）影响的规律，结果表明，侧链长度越长，掺加有该减水剂的水泥浆的分散性受温度的影响越小。因此，在主链上具有适当长度PEO侧链的接枝共聚物既能获得所需的流动性，也能获得流动性的保持性。
聚羧酸系高效减水剂对混凝土收缩性能的影响毕业论文

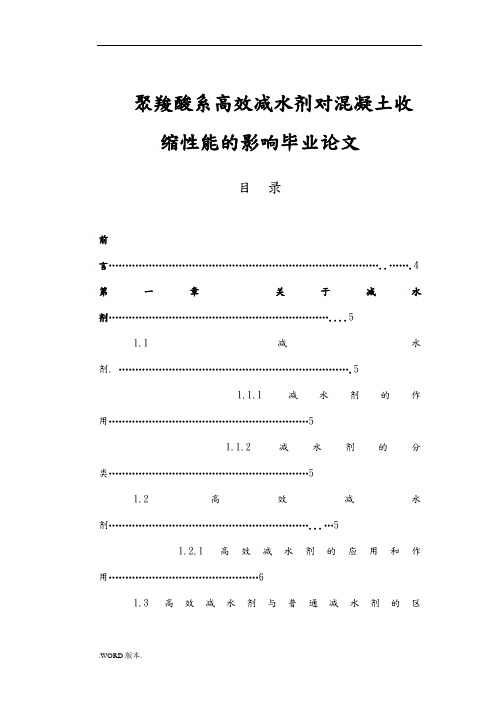

聚羧酸系高效减水剂对混凝土收缩性能的影响毕业论文目录前言 (4)第一章关于减水剂 (5)1.1减水剂 (5)1.1.1减水剂的作用 (5)1.1.2减水剂的分类 (5)1.2高效减水剂 (5)1.2.1高效减水剂的应用和作用 (6)1.3高效减水剂与普通减水剂的区别 (6)第二章聚羧酸系高性能减水剂的综述与基本理论 (6)2.1聚羧酸系高性能减水剂的发展 (6)2.1.1发展简史 (7)2.1.2聚羧酸系高性能减水剂的定义与分类 (7)2.1.3聚羧酸系高性能减水剂的性能特点 (8)2.2 发展方向 (9)2.2.1多元母体的开发与生产 (9)2.2.2工业化复配技术 (9)2.2.3配套改性组分的开发与生产 (9)2.2.4衍生产中的研发 (10)第三章减水剂对混凝土性能的影响 (10)3.1混凝土抗收缩剂的作用机理 (11)3.1.1外加剂与水泥不相适应 (11)3.1.2外加剂品种与性能的影响 (12)3.1.3水泥细度与颗粒形貌的影响 (12)3.1.4碱含量的影响 (12)3.1.5新鲜水泥存放时间与温度的影响 (12)3.2混凝土外加剂对混凝土性能的影响 (12)3.2.1混凝土是当代最大宗的人造材料 (13)3.2.2混凝土外加剂促进混凝土技术的发展 (13)3.2.3大剂量高效减水剂对新拌混凝土稳定性的影响 (13)3.2.4其他因素对混凝土性能的影响 (14)第四章外加剂与混凝土的收缩 (14)4.1混凝土抗收缩剂的作用机理 (15)4.2混凝土收缩分类 (16)4.3影响混凝土自缩的因素 (16)4.3.1水泥对自缩的影响 (16)4.3.2外加剂对自缩的影响 (17)4.3.3矿物掺合料对自缩的影响 (17)4.3.4其他因素对自缩的影响 (17)第五章掺有聚羧酸系减水剂的混凝土收缩试验 (18)5.1试验原材料及试验方法 (18)5.1.1试验原材料 (18)5.1.2混凝土配合比 (19)5.1.3 28d收缩率比试验方法 (19)5.2试验结果与现象 (20)5.3结论 (21)第六章结束语 (21)外文摘要 (22)参考文献 (24)致谢 (25)前言现代混凝土与以往混凝土的主要区别在于它普遍掺用外加剂和矿物掺合料，组分多且水灰比（水胶比），可以在很大围变化，这使得混凝土的优化设计面临着很大的挑战。
聚羧酸系减水剂（共5则范文）
聚羧酸系减水剂（共5则范文）第一篇：聚羧酸系减水剂（共）聚羧酸系减水剂百科名片聚羧酸系高性能减水剂（液体）是继木钙为代表的普通减水剂和以萘系为代表的高效减水剂之后发展起来的第三代高性能减水剂，是目前世界上最前沿、科技含量最高、应用前景最好、综合性能最优的一种高效减水剂。
PC聚羧酸系高性能减水剂是代表当今世界技术含量最领先的减水剂产品。
经与国内外同类产品性能比较表明，PC聚羧酸系高性能减水剂在技术性能指标、性价比方面都达到了当今国际先进水平。
一、性能特点1、掺量低、减水率高：减水率可高达45%，可用于配制高强以及高性能混凝土。
2、坍落度轻时损失小：预拌混凝土2h坍落度损失小于15%，对于商品混凝土的长距离运输及泵送施工极为有利。
3、混凝土工作性好：用PC聚羧酸系高性能减水剂配制的混凝土即使在高坍落度情况下，也不会有明显的离析、泌水现象，混凝土外观颜色均一。
对于配制高流动性混凝土、自流平混凝土、自密实混凝土、清水饰面混凝土极为有利。
用于配制高标号混凝土时，混凝土工作性好、粘聚性好，混凝土易于搅拌。
4、混凝土收缩小：可明显降低混凝土收缩，显著提高混凝土体积稳定性及耐久性。
5、碱含量极低：碱含量≤0.2%。
6、产品稳定性好：低温时无沉淀析出。
7、产品绿色环保：产品无毒无害，是绿色环保产品，有利于可持续发展。
8、经济效益好：工程综合造价低于使用其它类型产品。
9、唯一的缺点可能就是与其他水泥和胶凝材料的适应性问题，可以这么说，聚羧酸类减水剂是所有减水剂系类中与水泥适应性最差的外加剂之一，所以在使用之前都要对水泥以及其他胶凝材料做适应性的实验来确定其性能好坏，这是很值得注意的地方！二、技术性能项目（标准型）（缓凝型）外观浅棕色液体浅棕色液体密度（g/ml）1.07±0.02 1.07±0.02 固含量（%）20±2 20±2 水泥净浆流动度（基准水泥）（㎜）≥250（W/C=0.29）≥250（W/C=0.29）pH 6～8 6～8氯离子含量（%）≤0.02 ≤0.02 碱含量（Na2O＋0.658K2O）（%）≤0.2 ≤0.2聚羧酸系高性能减水剂混凝土性能指标项目（标准型）（缓凝型）减水率（%）25～45 25～45 泌水率比（%）≤20 ≤20坍落度增加值（㎜）＞100 ＞100 坍落度保留值（1h）（㎜）≥160 ≥160 含气量（%）2.0～5.0 2.0～5.0凝结时间差（min）初凝-90～+90 +150 终凝-90～+90 +150抗压强度比（%）1d ≥180 无要求3d ≥165 ≥155 7d ≥155 ≥145 28d ≥135 ≥130耐久性 28d收缩率比（%）≤100 ≤100 200次快冻相对动弹模量（%）≥60 ≥60 抗氯离子渗透性（C）≤1000 ≤1000 碳化深度比（%）≤100 ≤100 钢筋锈蚀无无常用掺量（%）占胶凝材料总量的0.8～1.5%三、使用说明1、DH-4004型聚羧酸系高性能减水剂的掺量为胶凝材料总重量的0.4%～2.5%，常用掺量为0.8%～1.5%。
聚羧酸系高性能减水剂论文
聚羧酸系高性能减水剂论文摘要：减水剂作为重要的混凝土外加剂，其对混凝土各工作性能的影响将直接或间接的反映到工程结构部位，对结构的性能乃至整个工程的质量造成影响。
因而，对减水剂相关特性及其与混凝土适应性的研究值得更为我们所重视。
0 引言聚羧酸系高性能减水剂作为外加剂的最前沿科技，具有掺量少、减水率高、保坍性强、相容性强等优点。
大规模的施工中广泛使用聚羧酸减水剂已成为发展趋势。
1 混凝土的工作性与强度工作性、强度和耐久性是混凝土的重要性能指标。
现代大型工程根据不同施工要求和工作环境，对混凝土的要求有所侧重，而强度、工作性和耐久性三者相辅相成，又不可避免地存在矛盾性。
良好的工作性可以保证施工进度，提高施工质量，同时也是混凝土强度和耐久性的保障。
高强度的要求混凝土拌合单位用水量减少，而这样将导致混凝土工作性不佳。
[1]高耐久性则要求较低的水灰比，但水灰比过低则会导致水泥水化不充分，混凝土成型后有可能因孔隙率较高而影响强度。
因而，在施工中，控制一项或两项指标时，必须兼顾其他指标在合理范围内。
本文拟通过多组混凝土实验，测定添加不同减水剂及不同用量的情况下，各组混凝土的坍落度和强度。
对比并研究三种减水剂不同掺量下对混凝土初始坍落度、30min和60min的坍落度影响，同时制作强度试块，测定28天的强度，研究减水剂对混凝土强度影响。
2 试验仪器、材料和工序2.1 试验仪器试验用到的仪器主要有强制式混凝土搅拌机、坍落度筒，压力试验机和150×150×150钢制试模。
2.2 试验配合比设计混凝土配合比为水泥∶水∶砂子∶石子=343：185：624：1328。
2.3 试验材料试验用水泥标号为42.5，比表面积340，细度1.8%。
初凝时间69min，终凝时间185min。
试验用碎石为表观密度290kg/m3孔隙率38%，针片状含量1.3%，压碎值为5.3%。
试验用砂为细度模数2.8，含泥量1.3%，吸水率0.5%。
聚羧酸系减水剂的研究现状与发展趋势
聚羧酸系减水剂的研究现状与发展趋势聚羧酸系减水剂是混凝土添加剂中的一种重要成员，具有优异的分散性和流动性，能够有效减少混凝土的水灰比，提高混凝土的强度和耐久性，因此在工程建设中得到广泛应用。
随着现代工程建设的发展，对混凝土性能要求越来越高，聚羧酸系减水剂也在不断地发展和完善。
本文将对聚羧酸系减水剂的研究现状和发展趋势进行探讨。
1. 聚羧酸系减水剂的种类和特点聚羧酸系减水剂是一类由聚羧酸高分子化合物制成的减水剂，其分子结构具有丰富的羧基和疎水基团，能够与水泥颗粒发生强烈的吸附作用，形成高度分散的胶体颗粒，从而改善混凝土的流动性和分散性。
根据其分子结构和性能特点的不同，聚羧酸系减水剂可分为缩微粉聚羧酸系减水剂、液态聚羧酸系减水剂和固体聚羧酸系减水剂等多种形式。
目前，聚羧酸系减水剂已经成为混凝土中不可或缺的重要添加剂，被广泛应用于各类重要工程建设中，如高层建筑、大型桥梁、高速公路、地铁隧道等。
在实际应用中，聚羧酸系减水剂不仅能够显著降低混凝土的水灰比，提高混凝土的流动性和抗渗性，还能够控制混凝土的凝结时间和提高混凝土的强度等方面发挥积极作用。
目前，针对聚羧酸系减水剂的研究主要集中在以下几个方面：(1) 新型聚羧酸系减水剂的合成和性能改进。
随着材料科学和化学工程技术的不断进步，新型聚羧酸高分子化合物的合成技术和改性方法不断涌现，以提高聚羧酸系减水剂的分散性、流动性和稳定性，以适应不同混凝土工程的需求。
(2) 聚羧酸系减水剂与水泥混合体系的相互作用机制研究。
混凝土是复杂的多相体系，聚羧酸系减水剂与水泥、矿物掺合料等各种材料之间的相互作用机制对其性能表现起着关键作用。
深入研究聚羧酸系减水剂在混凝土中的分子尺度相互作用机制，对于指导聚羧酸系减水剂的合理应用具有重要的理论和实用意义。
(3) 聚羧酸系减水剂在不同混凝土体系中的应用性能研究。
由于混凝土在不同工程条件下具有不同的性能要求，且受到原材料和环境条件的影响较大，因此需要深入研究聚羧酸系减水剂在各种不同混凝土体系中的应用性能，以便更好地指导其在实际工程中的应用。
聚羧酸系减水剂的构效关系及作用机理研究进展_曹强 (1)
效关系、 作用机理等方面的最新研究进展，并提出了
收稿日期： 2013 － 09 － 09 作者简介： 曹强（ 1980 ～ ） ， 男， 讲师， 博士生， 主要从事精细化学品、 助剂的研究工作。E － mail： wnsfxy@ 163． com
— 25 —
No． 10 《Ｒeviews》 论文综述 化工时刊 2013. Vol. 27 ， 今后的发展方向。 链经时流动度保持性能较好。 M． Kinoshita 等［8］ 研究了不同侧链长度减水剂 对水泥体系的分散性和稳定性的影响 ， 指出长主链和 短侧链的共聚物分子会蜷曲， 在长时间内才能显示出 分散性， 但流动性保持能力好。 而具有短主链、 长侧 链的共聚物由于分子舒展， 能较快进行吸附， 初始分 散性能优良， 后期流动度损失较大。 制备了不同长度聚醚侧链的减水 ， 剂 研究了侧链长度对分散性的影响， 认为侧链的分 散性能依赖于主链的化学结构。 马来酸酐类减水剂 的侧链越短流主链， 随侧链长度增加延迟水化的能力 聚醚侧链越短， 呈减弱趋势。对马来酸酐类减水剂， 动性越好， 而甲基丙烯酸类减水剂侧链越长流动性越 好。侧链长短对延缓水化作用也依赖于延缓水化的 程度越强， 但对甲基丙烯酸类减水剂， 侧链长短对水 化反应的延迟影响不大。 Yamada 等［4］ 学者对 PC 化学结构进行了分析， 研究了聚氧乙烯基侧链的长度、 高分子主链长度、 功 能基团的组成及含量对水泥颗粒分散性能的影响 ， 评 估了以上因素对水泥凝固时间的影响。 在相同的用 PEO 侧链越长， 量下， 羧酸基、 磺酸基的含量越多， 水 、 ； 泥浆体的分散性 流动性就越好 主链的平均链长越 长， 流动保持性能越好； 水相中的高浓度的离子功能 基能延缓水泥颗粒的凝固时间。PC 结构对性能的影 响关系总结如表 1 。
聚羧酸减水剂复配试验分析研究
聚羧酸减水剂复配试验分析研究摘要：聚羧酸系高性能减水剂是继木钙为代表的普通减水剂和以萘系为代表的高效减水剂之后发展起来的第三代高性能减水剂，是目前世界上最前沿、科技含量最高、应用前景最好、综合性能最优的一种高效减水剂。
聚羧酸减水剂是一种新型的高性能减水剂，它掺量低、减水率高、增强效果显著、坍落度经时损失低，对凝结时间影响较小。
因此，本研究对聚羧酸系高效减水剂与萘系、氨基磺酸盐系、木钠系及脂肪族系等高效减水剂的复配试验，寻求其相互间的复配规律。
关键词：聚羧酸减水剂；复配；试验一、聚羧酸减水剂的复配技术（一）聚羧酸减水剂母液的复配聚羧酸减水剂属于高性能减水剂，通过根据混凝土的实际拌合状态决定附加某些小料的方法来改善性能，通过母液的复配来达到基本的要求，然后通过小料进行微调。
母液的复配，可以使产品的分子侧链密度得到调节，取长补短，产品设计的多元化是良好复配的基础，也可以引入具有特殊性能的母液以改善质量。
如引入保坍性良好的母液，或者引入缓释型的保坍剂。
当需要降低成本时，可采用引入经济型的聚羧酸减水剂。
母液的复配有些是性能的加权平均，有些可获得1+1>2的叠加效应。
单个母液所不能达到的效果，或许多种母液组合能发挥所需要的作用。
混凝土的坍落度损失是聚羧酸减水剂面临的最重要的问题，母液（含保坍剂）的复配是满足保坍性的最好手段，并能较好适应混凝土原材料（特别是砂）的质量优劣或者波动等。
在调整保坍性的同时，一般使混凝土坍落度在1～2小时内有较小损失，应防止高保坍引起短距离运输后坍落度返大而产生滞后泌水。
（二）功能成分复配为了有效改善混凝土新拌性能，获得适合于现场混凝土使用的聚羧酸减水剂产品，除了采用母液的合成工艺来实现外，还需要通过添加一些功能组分进行简单的物理复配改善混凝土的缓凝、含气量、和易性、外观等施工性能。
缓凝剂的物理复配不可缺少。
掺加缓凝组分是调节外加剂适应不同气温凝结时间的重要成分，在允许的条件下可以一种或多种缓凝剂并用（常用的有葡萄糖酸钠、柠檬酸、磷酸盐、糖类、木质素磺酸盐等），特别是葡萄糖酸钠和糖类适应性较好。
聚羧酸系高效减水剂的合成与性能
河北工业大学硕士学位论文聚羧酸系高效减水剂的合成与性能姓名：韩明申请学位级别：硕士专业：材料学指导教师：张福强20080301河北工业大学硕士学位论文聚羧酸系高效减水剂的合成与性能摘要与传统减水剂相比，聚羧酸系高效减水剂因其减水率高、坍落度损失小和安全环保等优点，日益受到学术界、产业界广泛的关注。
本文在合成甲氧基聚乙二醇甲基丙烯酸酯(MPEGMA)大单体的基础上，重点研究了AA/MAA/AMPS/MPEGMA/EA/DEM共聚物的合成及其对水泥浆体的分散性能。
以甲氧基聚乙二醇（MPEG）和甲基丙烯酸甲酯(MMA)为主要原料，通过酯交换法合成了MPEGMA，用FTIR表征了它的结构, 并研究了催化剂、阻聚剂、反应时间和反应温度等因素对酯化率的影响。
结果表明，MPEG/催化剂的摩尔比为4、阻聚剂用量为0.27wt％、87℃反应6h，酯化率可达98.8％.采用水溶液调节共聚合方法，以AA、MAA、AMPS、MPEGMA、EA和DEM等为原料合成了聚羧酸系高效减水剂，并用FTIR光谱表征了它的结构。
详细研究了引发剂、磺酸盐、丙烯酸和马来酸二乙酯等因素对净浆流动度的影响。
结果表明，AA、MAA、AMPS、MPEGMA、EA和DEM的摩尔比4.16:2.08:1:1.88:0.66:0.82，APS的用量为6.4wt％、巯基丙酸用量为0.22wt％时，所得共聚物的分散效果较佳。
在折固掺量为0.3％、水灰比为0.29时，水泥净浆流动度可达275mm，120min内基本不变。
马来酸二乙酯的加入，提高了流动度经时保持性。
初步探讨了聚羧酸系高效减水剂的分散机理。
萘系减水剂作用机理主要是依靠Zeta 电位的静电斥力；而聚羧酸系减水剂是依靠静电斥力和空间位阻等实现，并且以空间位阻为主。
关键词:聚羧酸系高效减水剂，酯交换，甲氧基聚氧乙二醇甲基丙烯酸酯，共聚合，净浆流动度，大单体i聚羧酸系高效减水剂的合成与性能iiSYNTHESIS AND PERFORMANCE OFPOLYCARBOXYLIC SUPERPLASTICIZERSABSTRACTCompare to the traditional water reducer, polycarboxylic superplasticizers were attracted muchattention because of their small dosage, excellent ability of water reducing, and preventing the slump loss of concrete. On the basis of molecular design, methoxypoly(ethylene glycol) methacrylate (MPEGMA) macromer, and the copolymer of AA/MAA/AMPS/MPEGMA/EA/DEM have been synthesized in this paper. Their dispersing performance and the mechanism were investigated in details.The MPEGMA was prepared through transesterification with methyl methacrylate(MMA) and MPEG, and the structure of MPEGMA was characterized by mean of FTIR. The influences of catalyst, inhibitor, reaction temperature and reaction time on the transesterification yield were discussed in details. At the inhibitor dosage of 0.27wt% and the MPEG/catalyst mole ratio of 4, conducted for 6h at 87℃, the yield of MPEGMA was 98.8%.The high-performance water reducing agent was prepared through solution copolymerization with acrylic acid (AA), α-methylacrylic acid (MAA), 2-acrylamido-2-methyl propane sulfonic (AMPS), diethyl maleate(DEM) and MPEGMA, and its structure was characterized by mean of FTIR. The influences of initiator, sulphnate, acrylic acid and diethyl maleate on dispersing performance were discussed in details. It indicated that diethyl maleate help to reduce the slump loss. The results show that the copolymer of AA/MAA/AMPS/MPEGMA/EA/DEM mole ratio of 4.16:2.08:1:1.88:0.66:0.82, the APS dosage of 6.4w%, the mercaptopropionic dosage of 0.22wt%, possesses preferable properties. On cement grout, the fluidity of cement grout can reach as high as 275mm by adding the neat copolymer 0.3% and used water/cement ratio 0.29, which there was not slump loss within 120 minutes.The dispersion mechanism of polycarboxylic superplasticizers was investigated. Results indicate that for naphthalene-type water reducer，electrostatic repulsion plays an important part. But for polycarboxylic superplasticizer, with the action of electrostatic repulsion and steric hindrance, the steric hindrance plays the important part.KEY WORDS: polycarboxylic superplasticizers，transesterification reaction，poly(ethylene glycol) methacrylate，copolymerization, fluidity of cement paste，macromer聚羧酸高效减水剂的合成与性能22 第四章聚羧酸系高效减水剂的合成及其性能聚羧酸系高效减水剂分子呈梳型结构，侧链引入大量极性基团羧基、磺酸基、聚醚等。
聚羧酸系与脂肪族系高效减水剂复合效应试验研究
１ 原材料及试验设备
１．１ 原材料
盾石 Ｐ·Ｏ ４２．５Ｒ 级水泥； 西安灞河中砂、西安南郊 ５￣２０ ｍｍ 碎石； 外加剂为西安建筑科技大学建筑材料研究所研制的聚羧 酸系高效减水剂、西安同力混凝土外加剂有 限 公 司 提 供 的 脂 肪 族系高效减水剂， 陕西恒升混凝土外加剂有限公司提供的葡萄 糖酸钠缓凝剂。相关原材料的性能指标见表 １、２。
１．２ 试验仪器设备
ＮＪ－ １６０ 型 水 泥 净 浆 搅 拌 机 ， ＹＰ２０２Ｎ 型 电 子 天 平 ， ＨＪＷ６０ 型 混 凝 土 强 制 式 搅 拌 机 ， ＮＹＬ－ ６０ 型 压 力 试 验 机 ， ＪＪ－ Ｓ 型 水 泥
· ５５ ·
水泥品牌 盾石 Ｐ·Ｏ ４２．５Ｒ
标准稠度 ／％ ２８．０
ＤＥＮＧ Ｓｈａｏ－ｘｉａ１， ２， ＨＥ Ｔｉｎｇ－ｓｈｕ２， ＺＨＯＵ Ｙｕａｎ２ （ １． Ｃｅｎｔｅｒ ｏｆ Ｂａｓｉｃ Ｅｘｐｅｒｉｍｅｎｔ， Ｗｅｓｔ Ａｎｈｕｉ Ｕｎｉｖｅｒｓｉｔｙ， Ｌｕ＇ａｎ ２３７０１２， Ｃｈｉｎａ； ２． Ｐｒｏｖｉｎｃｉａｌ ａｎｄ Ｍｉｎｉｓｔｒｙ Ｍａｊｏｒ Ｌａｂ．Ｂｒｅｅｄｉｎｇ Ｂａｓｅ ｏｆ
混凝土聚羧酸盐高效减水剂的制备与性能应用研究论文
混凝土聚羧酸盐高效减水剂的制备与性能应用研究摘要：本文综述了聚羧酸盐高效减水剂的合成方法与性能特点。
介绍了聚羧酸盐减水剂的制备原理及方法，并且浅析了聚羧酸盐减水剂的作用机理。
通过对其合成过程的研究，了解该减水剂的特点及优点，分析了聚羧酸盐减水剂的应用与发展前景。
关键词：混凝土，共聚合，聚羧酸盐，高效减水剂，分散机理1 引言高效减水剂（又名超塑化剂）是一种重要的混凝土外加剂，是新型建筑材料支柱产业的重要产品之一。
高效减水剂不仅能大大提高混凝土的力学性能，而且能提供简便易行的施工工艺[1]。
随着现代混凝土技术的发展，混凝土的强度和耐久性不断提高，混凝土的水灰比将越来越小，工程上对水胶比小于0.3，抗压强度超过70MPa并能保持良好流动性的混凝土应用也愈来愈多。
相对于一般的减水剂而言，高效减水剂可以大大降低水灰比，增加流动度，具有高效减水，改善混凝土孔结构和密实程度，节约水泥，控制混凝土的坍落度损失，改善混凝土的施工性能，解决混凝土的引气、缓凝等问题，提高混凝土的强度和耐久性的作用，是高性能混凝土中的一种必不可少的核心材料[2-4]。
目前，国内广泛使用的高效减水剂有萘系、三聚氰胺、氨基磺酸盐以及脂肪族减水剂。
但当这些减水剂被单独使用时，普遍存在坍落度损失过快或严重泌水的问题。
同时，由于工业萘价格上涨的原因，生产每顿粉剂萘系减水剂的价格也上涨，而且，传统萘系减水剂也存在生产周期较长、污染严重等问题。
因此，开发新一代绿色、环保的高性能减水剂势在必行。
随着高分子化学和高分子设计理论的不断进步，研究者通过自由基共聚合原理，合成了一种具有很大自由度且性能优越的高性能减水剂，即：聚羧酸盐高效减水剂。
随着功能性聚羧酸的不断研制，这类减水剂将有望在一定程度上逐步解决传统高效减水剂存在的一系列缺点。
2 聚羧酸盐高效减水剂简介2.1聚羧酸盐高效减水剂概述聚羧酸盐高性能混凝土减水剂是20世纪80年代中期由日本首先开发应用的新型混凝土减水剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高性能混凝土外加剂的试验研究
【摘要】改革开放30多年来,混凝土外加剂在土木木建筑工程领域得到迅速发展。
混凝土技术的发展趋势是大力发展高强度、高工作性能、高耐久性的高性能混凝土。
混凝图高性能外加剂是为适应高性能混凝土的发展而研制的,它能给混凝土带来高减水率、高适应性、高耐久性和优良的施工性能。
它不仅能大量减少混凝土拌和用水量,使新拌混凝土在运输和施工过程始终具有良好的和易性,而且能使硬化混凝土具有高的强度、抗渗、抗冻、抗腐蚀性能,并有助于节约资源,减少环境污染。
本文研究了高性能混凝土外加剂-减水剂和阻锈剂的合成与应用问题。
首先,根据分子结构设计原理和相容性机理,选择合适的单体和质量配比合成高性能减水剂。
然后,对合成工艺进行改进,并对高性能减水剂进行性能测试。
本课题对前期得到的阻锈剂做进一步的验证试验。
将阻锈剂和减水剂加入到标准的混凝土块中,研究混凝土中钢筋的腐蚀情况及对混凝土的工作性、强度和耐久性的影响,确定阻锈剂对混凝土性能的影响。
共聚合成减水剂的试验表明：加料方式、物料反应浓度、引发剂掺量对减水剂的性能有较大影响,掺量过低或过高,减水剂的保塑效果均不理想。
通过试验发现,当底水、溶解引发剂所用水与溶解单体所用水的比例为6... 更多还原【Abstract】 Concrete admixture has gotten rapid development in civil engineering field in reform and opening for thirty years. The development tend of concrete is high performance
concrete (HPC) with high strength, high working performance and high durability. In order to meet the needs of HPC, some HPC admixtures are synthesized. It can insure concrete with high reducing water ratio, high adaptability, high durability and good workability. The HPC admixtures not only can reduce the mixing water content in ... 更多还原
【关键词】聚羧酸系减水剂；阻锈剂；复合效应；
【Key words】polycarboxylate water-reducing agent；
anti-corrosion inhibitor；composite effect；
摘要4-6
ABSTRACT 6-7
第1章绪论10-20
1.1 混凝土外加剂的发展史及分类10-13
1.2 混凝土外加剂的发展趋势13-14
1.3 减水剂应用于混凝土的重要意义14-15
1.4 减水剂的研究及应用现状15-16
1.5 阻锈剂的研究及应用现状16-19
1.6 课题研究的主要内容19-20
第2章试验原料、方法与仪器20-28
2.1 原料20-23
2.2 方法23-26
2.3 仪器26-28
第3章聚羧酸减水剂的合成与性能研究28-42
3.1 共聚原理28
3.2 合成方法28-29
3.3 装置和工艺流程29-31
3.4 结果与讨论31-35
3.5 聚羧酸减水剂的性能研究35-40
3.6 本章小结40-42
第4章混凝土阻锈剂的配制与性能研究42-48
4.1 阻锈剂的配制42
4.2 混凝土中钢筋的腐蚀机理42-43
4.3 钼酸盐系阻锈剂阻锈机理分析43
4.4 干湿冷热循环试验43-44
4.5 模拟液中阻锈剂阻锈性能验证试验44-45
4.6 对砂浆强度的影响45-46
4.7 对混凝土和易性、抗压强度的影响46-47
4.8 本章小结47-48
第5章阻锈剂与减水剂的复合试验研究48-54
5.1 对水泥净浆影响48
5.2 对砂浆强度的影响48-50
5.3 对混凝土性能的影响50-53
5.4 本章小结53-54
第6章工业化可行性分析54-56
6.1 减水剂的工业化可行性分析54-55
6.2 阻锈剂的工业化可行性分析55-56 第7章结论与展望56-58
参考文献。
