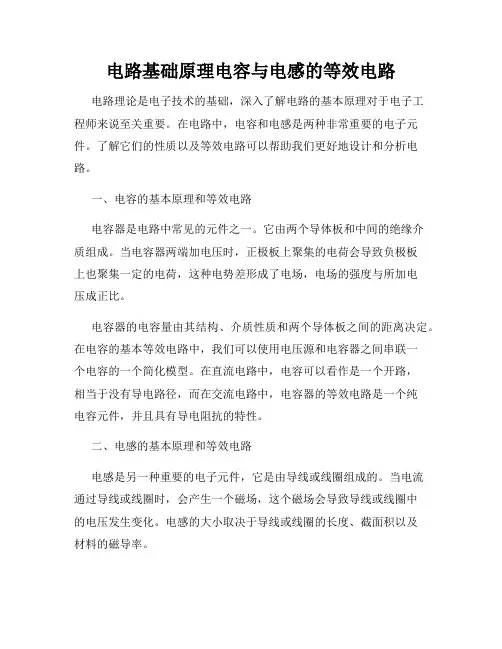

电路基础原理电容与电感的等效电路
电路基础原理电容与电感的等效电路电路理论是电子技术的基础，深入了解电路的基本原理对于电子工程师来说至关重要。
在电路中，电容和电感是两种非常重要的电子元件。
了解它们的性质以及等效电路可以帮助我们更好地设计和分析电路。
一、电容的基本原理和等效电路电容器是电路中常见的元件之一。
它由两个导体板和中间的绝缘介质组成。
当电容器两端加电压时，正极板上聚集的电荷会导致负极板上也聚集一定的电荷，这种电势差形成了电场，电场的强度与所加电压成正比。
电容器的电容量由其结构、介质性质和两个导体板之间的距离决定。
在电容的基本等效电路中，我们可以使用电压源和电容器之间串联一个电容的一个简化模型。
在直流电路中，电容可以看作是一个开路，相当于没有导电路径，而在交流电路中，电容器的等效电路是一个纯电容元件，并且具有导电阻抗的特性。
二、电感的基本原理和等效电路电感是另一种重要的电子元件，它是由导线或线圈组成的。
当电流通过导线或线圈时，会产生一个磁场，这个磁场会导致导线或线圈中的电压发生变化。
电感的大小取决于导线或线圈的长度、截面积以及材料的磁导率。
电感的等效电路也有多种模型。
在直流电路中，电感可以视为一个闭路，几乎没有电流通过。
而在交流电路中，电感器的等效电路是一个纯电感元件，并且具有导电阻抗的特性。
三、电容与电感的等效电路尽管电容和电感是两种不同的电子元件，但在一些特定的电路中，它们可以等效地转化为其他元件。
例如，在谐振电路中，一个电感和一个电容的串联电路可以等效为一个纯电阻。
这种等效电路的基本原理可以根据电容和电感元件的导电阻抗来推导。
四、电容与电感在电路中的应用电容和电感在各种电子电路中都有广泛的应用。
在滤波电路中，电容器可以用来削弱或消除某些频率成分，实现信号的滤波效果。
而电感则常常用于频率选择电路中，通过调整电感的数值可以选择特定的频率。
此外，电容和电感还被广泛应用于供电电路中。
电容可以用作电源滤波器，帮助稳定电源电压；而电感则可以用于抑制高频噪音，保护电路的稳定性。
交流电路(欧姆定律)
对应于三个功率：有功功率（Ｐ）、无功功率（Ｑ）、视 在功率
高等教育出版社
电工技术基础与技能
二、认识有功与无功、视功
必须说明，无功功率不是无用功率。“无功”的含义是“交换”而 不是“消耗”，是相对于有功而言的。 视在功率：表示电源提供的总功率（包括有功功率和无功功率），即交
流电源的容量（通常指变压器和发电机的容量）。视在功率用S表示， 单位为VA（伏安），常用单位还有kVA和MVA
C
D 分别接入导线、 电阻、电容、 电感；白炽灯 泡的亮度有什 么变化？
A
220V/50Hz ~ B EL
高等教育出版社
电工技术基础与技能
【规律】欧姆定律
比较项目 电抗大小 中联电路阻抗的大小 电流与总电压之间 的关系 有功功率 大小 电阻 电感 XL＝L＝2fL
XC
电容
1 1 C 2fC
为了反映功率的利用率，我们把有功功率与视在功率的 比值称为功率因数，用λ表示:
P cos S
当视在功率一定时，功率因数越大，用电设备的有功功 率也越大，电源输出功率的利用率就越高。功率因数的大 小由电路参数（R、L）和电源频率决定。
高等教育出版社
电工技术基础与技能
一、计算感抗
我们把电感线圈对交流电的阻碍作用称为电感感抗，简 称感抗，用符号XL表示，单位是欧姆。 感抗的大小XL与电源频率成正比，与线圈的电感成正比。 用公式表示为： XL＝L＝2fL
职业相关知识： 电感线圈在交流电路中有“通直流阻交流，通低频阻高频”的特性。
1 2fC
高等教育出版社
电工技术基础与技能
二、电容的容抗
我们把电容对交流电的阻碍作用称为电容容抗，简称 容抗，用符号XC表示，单位是欧姆。 容抗的大小 XC 与电源频率成反比，与电容器的电容量成 反比。用公式表示为：
交流电路的原理及应用实例
交流电路的原理及应用实例
交流电路是指电流方向和大小周期性变化的电路。
其原理基于交流电的特性，即电流和电压随时间变化，呈正弦波形。
交流电路的核心组件是交流电源、电阻、电感和电容。
交流电路的原理可以通过欧姆定律、基尔霍夫定律和电感、电容元件的特性来解释。
根据欧姆定律，电流与电压之间的关系可以用以下公式表示：I = V/R，其中I是电流，V是电压，R是电阻。
基尔霍夫定律则描述了电流在电路中的分布和电压的总和。
电感和电容元件则具有储存和释放能量的特性，可以在交流电路中起到滤波、调节电压和频率的作用。
交流电路的应用非常广泛。
以下是一些交流电路的应用实例：
1. 家庭电路：家庭中的电路通常采用交流电，用于供电各种家用电器，如灯具、电视、冰箱等。
2. 电子设备：交流电路在各种电子设备中得到广泛应用，如计算机、手机、音响等。
交流电路可以提供稳定的电源和信号处理功能。
3. 电力传输：交流电路在电力传输中起到重要作用。
通过变压器将电压升高后，可以通过输电线路将电能远距离传输到用户。
4. 工业应用：交流电路在工业领域中用于控制和驱动各种设备，如电机、传感器、自动化系统等。
5. 通信系统：交流电路在通信系统中用于信号的传输和处理，如电话、无线电、互联网等。
总之，交流电路的原理和应用涵盖了各个领域，是现代电子技术和电力系统的基础。
通过理解交流电路的原理和应用，我们可以更好地理解和应用电力和电子技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路基础原理交流电路中的电阻电感电容特
性
电路基础原理：交流电路中的电阻、电感和电容特性
电路作为现代科技的基础，我们在日常生活中几乎无时无刻不与电
路打交道。
要理解电路的工作原理，掌握其基础特性是至关重要的。
本文将带你深入了解交流电路中的电阻、电感和电容的特性，并解释
它们在电路中的应用。
一、电阻的特性和应用
电阻是电路中最常见的元件之一，它的作用是限制电流的流动。
电
阻的物理特性可以通过欧姆定律来描述，即电阻等于电流与电压之比。
在交流电路中，电阻依然遵循欧姆定律，但是电流和电压是随时间变
化的，因此需要使用交流电路的计算方法。
电阻在交流电路中可以产
生热量，这一特性被广泛应用于发热元件和电炉等设备。
二、电感的特性和应用
电感是另一种常见的电路元件，它是由螺线圈或线圈制成的，并呈
现出储存磁能的特性。
当电流通过电感时，磁场会储存在其中，并且
随时间变化而变化。
电感的大小可以通过一种叫做亨利（Henry）的单
位来描述。
电感的物理特性使得它可以抵抗电流的变化，形成电动势，这样的过程称为自感。
电感在交流电路中，可以用来过滤高频噪声、
限制电流变化和调节电源的输出电压。
三、电容的特性和应用
电容是电路中的另一种基础元件，它由两个导体板之间的绝缘材料（介质）隔开而构成。
电容的主要特性是储存电荷，它的单位是法拉（Farad）。
当电压施加在电容上时，正负电荷会在导体板之间堆积，形成电场。
电容可以储存电荷并释放电荷，因此在交流电路中可以用于存储电能、平滑电压和变压器中起到传递能量的作用。
四、电阻、电感和电容在交流电路中的组合应用
在实际的电路中，电阻、电感和电容可以组合成R-L-C电路。
这种电路可以产生各种各样的效果和特性。
例如，串联电路中的电阻、电感和电容可以形成滤波器，用于过滤某一频率范围内的信号；并联电路中的电阻、电感和电容可以形成谐振器，用于特定频率的放大和传输；还可以通过调整电阻、电感和电容的数值来改变电路的特性，实现需要的功能。
总结：
交流电路中的电阻、电感和电容是不可或缺的元件，它们分别具有独特的物理特性和应用。
电阻通过限制电流流动来消耗电能，电感通过储存磁能和抵抗电流变化来实现相应的功能，电容则通过储存电荷来调节电路的电压和电流。
这三种元件可以通过组合形成各种各样的电路，实现不同的功能。
要理解电路的工作原理，深入理解电阻、电感和电容的特性是必不可少的。
