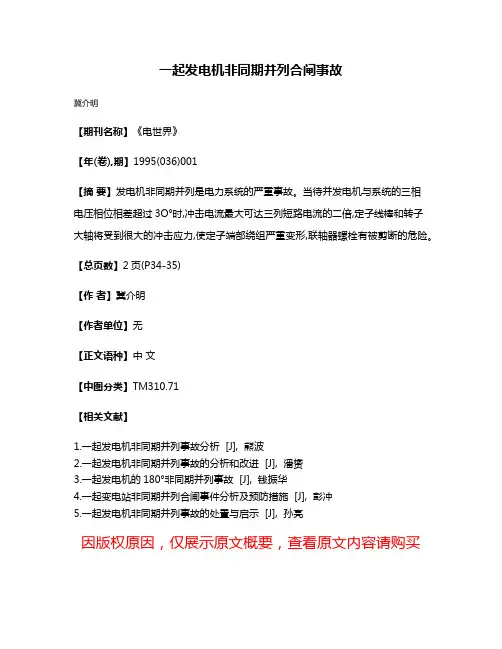

一起非同期并列事故的分析
一起发电机非同期并列合闸事故
一起发电机非同期并列合闸事故
冀介明
【期刊名称】《电世界》
【年(卷),期】1995(036)001
【摘要】发电机非同期并列是电力系统的严重事故。
当待并发电机与系统的三相
电压相位相差超过3O°时,冲击电流最大可达三列短路电流的二倍,定子线棒和转子大轴将受到很大的冲击应力,使定子端部绕组严重变形,联轴器螺栓有被剪断的危险。
【总页数】2页(P34-35)
【作者】冀介明
【作者单位】无
【正文语种】中文
【中图分类】TM310.71
【相关文献】
1.一起发电机非同期并列事故分析 [J], 熊波
2.一起发电机非同期并列事故的分析和改进 [J], 潘赟
3.一起发电机的180°非同期并列事故 [J], 钱振华
4.一起变电站非同期并列合闸事件分析及预防措施 [J], 彭冲
5.一起发电机非同期并列事故的处置与启示 [J], 孙亮
因版权原因，仅展示原文概要，查看原文内容请购买。
发电机非同期并网事故分析和改进措施
发电机非同期并网事故分析和改进措施汪 鹏(湖北省电力试验研究院,湖北武汉 430077) [摘 要] 对一起发电机非同期并网的事故进行分析,详细地介绍了事故的经过以及相关二次回路的设计。
通过对事故的分析提出了相关的改进方法,在同期二次回路中增加同步检查继电器以防止发电机非同期并网。
[关键词] 非同期并网;同期二次回路;同步检查继电器 [中图分类号]T M 762.3 [文献标识码]A [文章编号]1006-3986(2008)05-0033-02A n a l y s i s a n d I m p r o v e m e n t o na N o n -s y n c h r o n o u s I n t e r c o n n e c t e dE l e c t r i c G e n e r a t o r A c c i d e n tW A N GP e n g(H u b e i E l e c t r i c P o w e r T e s t i n ga n dR e s e a r c h I n s t i t u t e ,W u h a n 430077,C h i n a )[A b s t r a c t ]T h e d e t a i l s o f a n o n -s y n c h r o n o u s i n t e r c o n n e c t e de l e c t r i c g e n e r a t o r a c c i d e n t a n dc o r r e s p o n d i n g s e c o n d a r y c i r c u i t d e s i g n a r e i n t r o d u c e d i n t h i s a r t i c l e .I m p r o v e m e n t i s e x t r a c t e d b y a d d i n g a s y n c c h e c kr e l a y a g a i n s t g e n e r a t o r n o n -s y n c h r o n o u s i n t e r c o n n e c t e d .[K e y w o r d s ]n o n -s y n c h r o n o u s i n t e r c o n n e c t i o n ;s y n c h r o n i z a t i o n s e c o n d a r y c i r c u i t ;s y n c c h e c k r e l a y 某电厂新建2×600M W 发电机组工程。
一起发电机非同期并列事故的分析和改进
一起发电机非同期并列事故的分析和改进摘要非同期并列是发电厂电气的恶性事故之一。
并列合闸瞬间，将会产生很大的冲击电流和电磁力矩。
在冲击电流下产生的电动力和发热是发电机和所连设备（如断路器、变压器）不能承受的，它会造成发动机定子绕组变形、弯曲、绝缘崩裂、定子绕组并头套溶化，甚至将定子绕组烧毁等严重后果。
介绍一起发电机非同期并列事故的情况、原因分析及改进措施。
关键词发电机；非同期并列；合闸回路；分析改进1 事故经过2012年7月4日03：19分，湖南华菱涟源钢铁有限公司360烧结余热发电机（型号为：QFW?15?2A?10.5）在正常停机一小时后再次热态起机并网。
运行人员按操作规程正常操作，在同步点时，按“合闸”按钮后发现同步表指针还是按顺时钟方向旋转约45度角时，听到“砰”的一声响，随后运行人员立即退出发电机同期出口压板、同期点“1”按钮、“手选确认”按钮，检查机组其他设备，发现发电机保护跳机、励磁灭磁开关1KKA及1KKB已跳闸、汽机报振动大跳机、循环风机跳机；马上安排做紧急停机、停炉操作；并进行汇报。
2 事故后的检查及试验情况2.1 检查发电机发现1）摇测绝缘-发电机A、B相线圈对地短路，电阻为零；2）打开端盖-定子线圈有明显的两处烧灼痕迹，在故障点同处对应定子铁的芯位置有约1.5cm深的烧灼孔；3）发电机定子端部线圈有部分变形、移位，端部绑扎带大部松动断裂，绝缘崩裂；4）发电机联轴器定位销有明显扭曲变形。
2.2 保护及后台报文情况2.2.1 发电机保护装置报文1）RCS985RS发电机主保护（差动保护）报文：12-07-04 03：19：13：936 保护启动12-07-04 03：19：14：052 Dimax 20.52Ie比例差动动作出口2 0→103：19：14：135 Dimax 4.08Ie 比率差动动作12-07-04 03：19：14：305 非电量3跳闸2）RCS985SS发电机后备保护报文：12-07-04 03：19：09：999 TWJ 1→012-07-04 03：19：10：003 KKJ 0→112-07-04 03：19：10：045 HWJ1 0→112-07-04 03：19：10：072 HWJ1 1→012-07-04 03：19：13：934 HWJ1 0→112-07-04 03：19：13：936 保护启动0→112-07-04 03：19：14：065 HWJ1 1→012-07-04 03：19：14：081 TWJ 0→112-07-04 03：19：14：442 装置报警0→112-07-04 03：19：14：442 定子零序电压报警0→112-07-04 03：19：16：932 过流I段动作12-07-04 03：19：16：932 出口112-07-04 03：19：17：772 装置报警1→0 （返回）12-07-04 03：19：17：772 定子零序接地电压报警1→0 （返回）12-07-04 03：19：19：942 过流I段动作1→0 （返回）2.2.2 后台历史事件报告12-07-04 03：18：16：562 ms 同期继电器常闭正常变位退出12-07-04 03：18：16：750 ms 同期继电器常开正常变位投入·12-07-04 03：18：59：576 ms 1#循环风机整组启动保护动作12-07-04 03：18：59：699 ms 1#循环风机比率差动动作AC 2.79A12-07-04 03：18：59：708 ms 1#循环风机HWJ 状态分12-07-04 03：18：59：749 ms 1#循环风机TWJ 状态合12-07-04 03：18：59：875 ms 同期继电器常开正常变位退出12-07-04 03：19：00：046 ms 同期继电器常闭正常变位投入12-07-04 03：19：00：273 ms 1#循环风机保护动作返回12-07-04 03：19：00：500 ms 同期继电器常闭正常变位退出12-07-04 03：19：00：625 ms 同期继电器常开正常变位投入·12-07-04 03：19：10：249 ms 同期装置合闸按钮开入SOE 投入12-07-04 03：19：10：422 ms 同期装置合闸按钮开入SOE 退出12-07-04 03：19：09：921 ms 发电机测控-断路器位置合12-07-04 03：19：09：946 ms 发电机测控-断路器位置分12-07-04 03：19：10：306 ms 同期装置断路器接点投入12-07-04 03：19：10：359 ms 同期装置断路器接点退出12-07-04 03：19：13：765 ms 发电机测控断路器位置正常变位合12-07-04 03：19：13：750 ms 发电机保护985RS 动作12-07-04 03：19：13：750 ms 发电机保护985SS 动作12-07-04 03：19：13：968 ms 发电机测控断路器位置正常变位分（说明：以上各装置显示的时间由于没装GPS对时，显示不一。
