综合布线常用计算公式
综合布线计算公式
综合布线常用公式

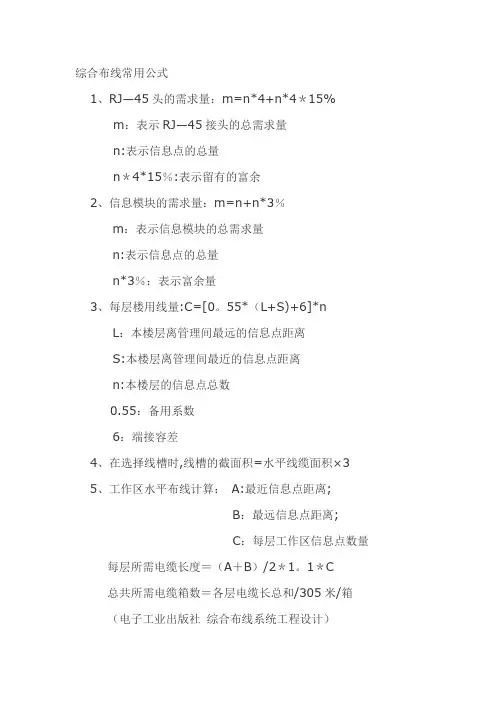

1、RJ—45头的需求量：m=n*4+n*4＊15%
m：表示RJ—45接头的总需求量
n:表示信息点的总量
n＊4*15％:表示留有的富余
2、信息模块的需求量：m=n+n*3％
m：表示信息模块的总需求量
n:表示信息点的总量
n*3％：表示富余量
3、每层楼用线量:C=[0。
55*（L+S)+6]*n
L：本楼层离管理间最远的信息点距离
S:本楼层离管理间最近的信息点距离
n:本楼层的信息点总数
0.55：备用系数
6：端接容差
4、在选择线槽时,线槽的截面积=水平线缆面积×3
5、工作区水平布线计算：A:最近信息点距离;
B：最远信息点距离;
C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1。
1＊C
总共所需电缆箱数＝各层电缆长总和/305米/箱
（电子工业出版社综合布线系统工程设计）
6、C=[0.55（F+N）+6］Xn(m)
C每个楼层的用线量
F为最远信息插座离配线间的距离
N为最近的信息插座离配线间的距离n为每层信息插座的数量。
综合布线工程设计中的常用计算公式
综合布线工程设计中的常用计算公式1.电缆截面面积计算公式：电缆截面面积（mm²）= 导体直径（mm）× 导体直径（mm）× π / 42.电缆电阻计算公式：电缆电阻（Ω/km）= (电阻率（Ω·mm²/m）× 电缆长度（km）) / 电缆截面面积（mm²）3.线缆允许载流量计算公式：线缆允许载流量（A）=(截面导体最大允许电流（A）×线股数)/(1+引线影响系数)4.线缆电压降计算公式：线缆电压降（V）= (线缆电阻（Ω/km）× 电流（A）× 线缆长度（km）) / 线缆截面面积（mm²）5.地线截面面积计算公式：地线截面面积（mm²）= 地线直径（mm）× 地线直径（mm）× π / 46.单相电流计算公式：单相电流（A）=功率（W）/(电压（V）×功率因数)7.三相电压计算公式：三相电压（V）=线电压（V）×√38.电流密度计算公式：电流密度（A/mm²）= 总电流（A） / 电缆截面面积（mm²）9.建筑物用电负荷计算公式：用电负荷（kVA）=用电设备总功率（kW）/功率因数10.配线架容量计算公式：配线架容量（端子数）=(端子仪表板数+端子扩展模块数)×端子板容量除了上述列举的公式，综合布线工程设计中还有很多其他计算公式，如信号传输损耗计算公式、光缆损耗计算公式、电缆温升计算公式等等。
根据不同的工程需求和设计要求，可能会用到不同的计算公式。
因此，在进行综合布线工程设计时，需要根据具体情况选择适当的计算公式进行计算。
综合布线常用线缆用量计算公式
综合布线常用线缆用量计算公式昨天有朋友问到我们综合布线的线缆用量怎么定，其实这个是在施工当中的普遍问题，大部分的施工人员会遇到，今天我们就来一起了解一下关于这方面计算的公式，供大家参考。
一、RJ-45头与信息模块的需求量RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量二、每层楼用线量1、每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差2、C=[0.55(F+N)+6]*mC每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离m为每层信息插座的数量三、用线箱数1、最长的线距+最短的线距)/2=平均值(平均值+5米)*点数=总长度总长度/305(标准每箱米数)+2箱=总箱数备注：+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯(62.5/125微米多模)光缆;每个通讯间中水平电缆的总数量=(由通讯间提供服务的工作区的数量)*(每一工作区提供的服务的数量)工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度=(A+B)/2*1.1*C各层电缆长总和=每层电缆长度*楼高总共所需电缆箱数=各层电缆长总和/305米其中：1.1系数是损耗，层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；最新弱电资料更新—弱电工程各系统施工报价清单（12月21日）。
综合布线常用线缆用量计算公式
综合布线常用线缆用量计算公式综合布线常用线缆用量计算公式RJ-45头与信息模块的需求量RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量1、每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差2、C=[0.55(F+N)+6]*mC每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离m为每层信息插座的数量用线箱数1、最长的线距+最短的线距)/2=平均值(平均值+5米)*点数=总长度总长度/305(标准每箱米数)+2箱=总箱数备注：+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯(62.5/125微米多模)光缆;每个通讯间中水平电缆的总数量=(由通讯间提供服务的工作区的数量)*(每一工作区提供的服务的数量)工作区水平布线计算：A：最近信息点距离;B：最远信息点距离;C：每层工作区信息点数量每层所需电缆长度=(A+B)/2*1.1*C各层电缆长总和=每层电缆长度*楼高总共所需电缆箱数=各层电缆长总和/305米其中：1.1系数是损耗;层高是楼层高度，如果水平线槽走天花板，则必须计算;如果是架空地板可以不计;305是1000英尺换算。
综合布线计算公式

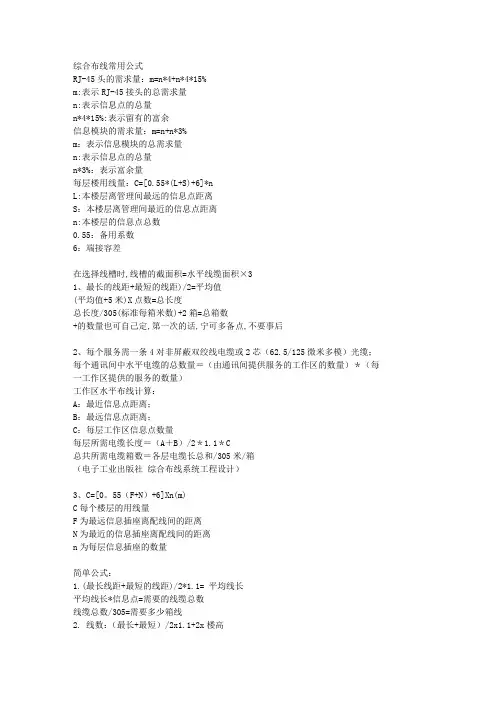

综合布线常用公式RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。
55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。
其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱3、C=[0。
综合布线计算公式
综合布线计算公式综合布线是指在建筑物内部为各类用户提供电力、通信、数据等各种类别信号的传输服务的系统建设工程。
在进行综合布线计算时，一般需要考虑布线长度、电压降、通信速率等因素，以保证正常有效的信号传输。
下面将介绍一些常用的综合布线计算公式。
1.布线长度计算公式：布线长度=直线长度+弯曲长度直线长度为综合布线的总长，可以通过测量或者建筑平面图等方式获得。
弯曲长度根据拐弯的次数和拐弯的角度来计算，常见的弯曲长度计算公式如下：弯曲长度=拐弯的次数（转角）×弯曲系数弯曲系数根据布线方式的不同而不同，如水平布线一般取0.04，垂直布线取0.062.电压降计算公式：电压降=(电流×电阻×长度)/导线截面积电流为通过综合布线的电流值，单位为安培。
电阻为综合布线的电阻值，单位为欧姆。
长度为综合布线的长度，单位为米。
导线截面积为综合布线的导线横截面积，单位为平方毫米。
3.通信速率计算公式：通信速率=传输距离/传输时间传输距离为综合布线的长度，单位为米。
传输时间可以根据综合布线所使用的传输协议和设备性能来确定，单位为秒。
在实际计算中，还需要考虑其他因素，如信号衰减、干扰等，需要根据具体情况进行调整和修正。
综合布线计算公式的准确性和可靠性对于综合布线工程的设计和施工非常重要，因此在进行计算时，需要确保所采用的参数和公式的准确性，并参考相关标准和规范进行验证。
综合布线计算公式的应用可以帮助工程师确保综合布线系统的可靠性和性能，为用户提供稳定的电力和通信服务。
同时，计算结果也可以作为综合布线工程的参考依据，用于确定所需的材料规格和数量，以及制定施工方案和预算等。
因此，在进行综合布线工程设计和施工时，合理和准确地应用计算公式是十分重要的。
综合布线线量计算公式
综合布线线缆量一般的计算方法：整幢楼的用线量=刀NC
N :楼层数
C:每层楼用线量：C=[0.55*（L+S）+6]* n 。
L :本楼层离水平间最远的信息点距离。
S:本楼层离水平间最近的信息点距离。
n：本楼层的信息插座总数
0.55:备用系数。
6:端接容差。
水平线缆长度计算公式: c=[0.55（f+n）+6]*n（m）
式中：C—每个楼层的用线量
f—最远的信息插座（io ）离配线间的距离n—
最近的信息插座（io ）离配线间的距离n —为
每层楼的信息插座（io）的数量（f+n）也可称
为平均距离
平均线缆长度：I =（l（min）+l（max））* 2 x 1.1 +2倍楼高
每箱线敷设的根数：n= 305米十I （取整）
所需线缆箱数：m =信息点数十n （取
整）
需要多少箱线：C-305=箱数
还有这种计算方法，我也只是看到过，并没有用过。
其实计算方法都是大同小异，都是先计算出平均距离，然后计算出总量，在核算要多少箱，记住计算平均距离的时候是以每个配线点为范围的，就是说这里所说的平均距离是一个配线间所管理的信息点的平均距离。
网络综合布线垂直干缆用量垂直主干线缆的计算方法：
垂直线缆长度（单位：米）=（距MDF层数x层高+电缆井至MDF距离+端接容限）x （每层需要根数）。
综合布线线材计算公式
做工程的朋友经常会遇到需要计算线缆的时候，比如工程设计的时候，审计的时候，需要有说服力，下面我把搜集的一些常见的线缆计算公式介绍给大家。
订货总量（总长度M）=所需总长+所需总长*10%+总点数*61、平均电缆长度=(最远F+最近N两条电缆总长)÷2总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数楼层用线量L=[0.55(F+N)+6 ]×nn楼层信息点数总用线量L= L i i=1,….,m m为总楼层数2、鉴于双绞线一般按箱订购，每箱305 m(1000英尺，每圈约1 m)，而且网络线不容许接续，即每箱零头要浪费，所以每箱布线根数=(305÷平均电缆长度)，并取整则所需的总箱数=(总点数÷每箱布线根数)，并向上取整3、计算实例a) 例题(错误计算)设有140个信息点。
单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：24 ×140 = 3360m3360÷305 = 11 箱需要11箱电缆b) 例题(正确计算)设有140个信息点。
单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：305 ÷24 = 12.7每箱12根双绞线（正确取整）140 ÷12 = 11.6 舍入得12需要12箱线以上例题仅供参考...管槽线缆容量对照表1 PVC槽（型号）20*10 24*14 39*19 59*22 99*27 99*402 五类线（根数） 2 4 9 16 32 483 PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф504 五类线（根数） 2 3 6 9 15 245 度锌线槽（型号）25*25 25*50 25*75 50*50 50*100 100*1006 五类线（根数）7 15 22 30 60 120容量公式：管槽容量=INT（管槽面积*K）对CAT5 UTP来说K=0.012例如：100*100的桥架算法：100*100*0.012结果：120根另一种算法100*100*0.4/28.6＝139根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%综合布线网线长度的计算公式1、根据图纸或现场勘测结果，确定线缆实际走线路由。
