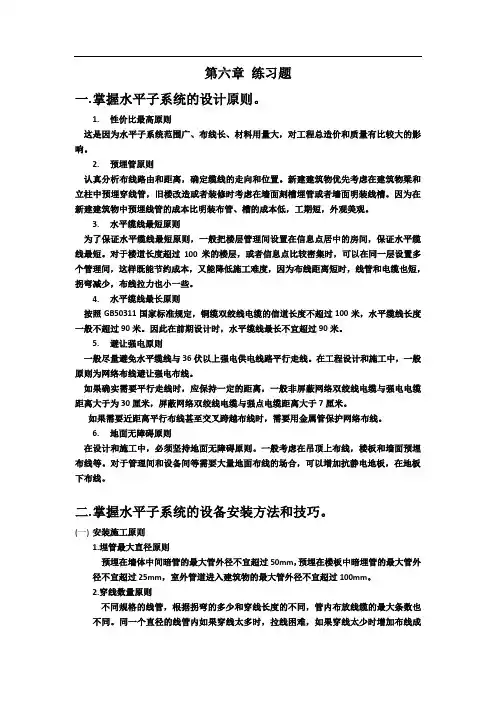

第六章综合布线+水平子系统的设计和安装技术
第六章练习题一.掌握水平子系统的设计原则。
1.性价比最高原则这是因为水平子系统范围广、布线长、材料用量大，对工程总造价和质量有比较大的影响。
2.预埋管原则认真分析布线路由和距离，确定缆线的走向和位置。
新建建筑物优先考虑在建筑物梁和立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。
因为在新建建筑物中预埋线管的成本比明装布管、槽的成本低，工期短，外观美观。
3.水平缆线最短原则为了保证水平缆线最短原则，一般把楼层管理间设置在信息点居中的房间，保证水平缆线最短。
对于楼道长度超过100米的楼层，或者信息点比较密集时，可以在同一层设置多个管理间，这样既能节约成本，又能降低施工难度，因为布线距离短时，线管和电缆也短，拐弯减少，布线拉力也小一些。
4.水平缆线最长原则按照GB50311国家标准规定，铜缆双绞线电缆的信道长度不超过100米，水平缆线长度一般不超过90米。
因此在前期设计时，水平缆线最长不宜超过90米。
5.避让强电原则一般尽量避免水平缆线与36伏以上强电供电线路平行走线。
在工程设计和施工中，一般原则为网络布线避让强电布线。
如果确实需要平行走线时，应保持一定的距离，一般非屏蔽网络双绞线电缆与强电电缆距离大于为30厘米，屏蔽网络双绞线电缆与强点电缆距离大于7厘米。
如果需要近距离平行布线甚至交叉跨越布线时，需要用金属管保护网络布线。
6.地面无障碍原则在设计和施工中，必须坚持地面无障碍原则。
一般考虑在吊顶上布线，楼板和墙面预埋布线等。
对于管理间和设备间等需要大量地面布线的场合，可以增加抗静电地板，在地板下布线。
二.掌握水平子系统的设备安装方法和技巧。
(一)安装施工原则1.埋管最大直径原则预埋在墙体中间暗管的最大管外径不宜超过50mm，预埋在楼板中暗埋管的最大管外径不宜超过25mm，室外管道进入建筑物的最大管外径不宜超过100mm。
2.穿线数量原则不同规格的线管，根据拐弯的多少和穿线长度的不同，管内布放线缆的最大条数也不同。
九年级物理电路连接练习题
九年级物理电路的连接练习题1．把电路的元件的电路叫串联电路．在串联电路中，电流只有一条路径，通过一个元件的电流通过另一个元件；把电路的元件的电路叫并联电路．在并联电路中，电流有多条路径，通过一个元件的电流通过另一个元件．2．连接电路时，要按照一定进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是的，这样可防止电路接错，使电源因而烧毁．3．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是（ ）A ．串联的B ．并联的C ． 可能是串联的，也可能是并联的D ．不能确定是何种连接方式4．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（ ）A ．串联的B ．可能是串联也可能是并联的C ．并联的D ．电灯与插座间是串联的，其它用电器是并联的5．如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）6．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图1a 中L 1、L 2是联，S 控制图1b 中L 1、L 2是联，S 1控制，S 2控制图1c 中L 1、L 2是联，S 1控制，S 2控制图1b 图1c图1a7．根据图2实物，在右图线框内画出对应的电路图．8．如图3所示的电路，这时灯L 1，灯L 2．（填“不发光”或“发光”）灯L 1和L 2是联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．9．如图4所示的某段电路中，A 、B 、C 、D 、E 是四个接线柱．A 接电源的负极，E 接电源的正极． （1）用导线连接A 、B ，则电流通过灯，它们是联的；（2）用导线只连接C 、D ，则电流通过灯，它们是联的．10．按图5所示的电路，在右画线框内出相应的电路图．图22图3 3 E 图4图5。

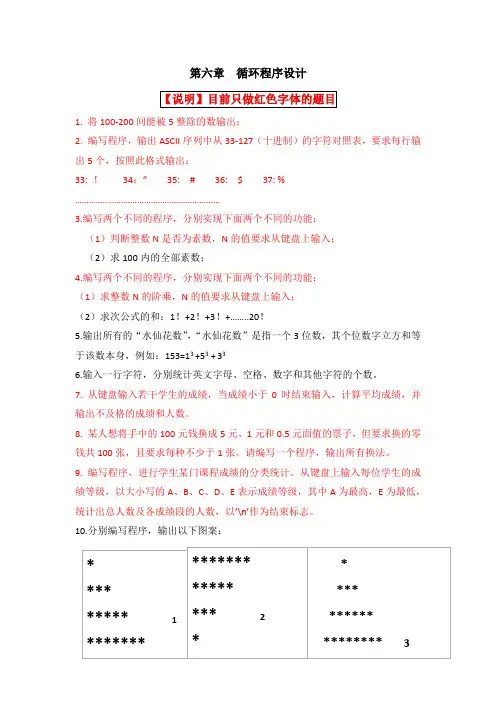

第六章 循环-上机练习题 - 副本
第六章 循环程序设计1. 将100-200间能被5整除的数输出；2. 编写程序，输出ASCII 序列中从33-127（十进制）的字符对照表，要求每行输出5个，按照此格式输出：33: ！ 34：” 35: # 36: $ 37: % ………………………………………………………3.编写两个不同的程序，分别实现下面两个不同的功能： （1）判断整数N 是否为素数，N 的值要求从键盘上输入； （2）求100内的全部素数；4.编写两个不同的程序，分别实现下面两个不同的功能： （1）求整数N 的阶乘，N 的值要求从键盘上输入； （2）求次公式的和：1！+2！+3！+……..20！5.输出所有的“水仙花数”，“水仙花数”是指一个3位数，其个位数字立方和等于该数本身，例如：153=13 +53 + 336.输入一行字符，分别统计英文字母、空格、数字和其他字符的个数。
7. 从键盘输入若干学生的成绩，当成绩小于0时结束输入，计算平均成绩，并输出不及格的成绩和人数。
8. 某人想将手中的100元钱换成5元、1元和0.5元面值的票子，但要求换的零钱共100张，且要求每种不少于1张。
请编写一个程序，输出所有换法。
9. 编写程序，进行学生某门课程成绩的分类统计。
从键盘上输入每位学生的成绩等级，以大小写的A 、B 、C 、D 、E 表示成绩等级，其中A 为最高，E 为最低，统计出总人数及各成绩段的人数，以’\n ’作为结束标志。
10.分别编写程序，输出以下图案：******* ***** *** 2* ********* 1 ***************** ******** 311. 编写程序，输出如下格式的乘法口诀表：1*1=11*2= 2 2*2= 41*3= 3 2*3= 6 3*3= 91*4= 3 2*4= 8 3*4= 12 4*4= 16 ……………………………………………………..12.编写程序，从键盘输入6名学生的5门课成绩，分别统计出每个学生的平均成绩。
人教版初中数学七年级下册第六章《6.1平方根》同步练习题(含答案)
《平方根》同步练习1 课堂作业1．9的算术平方根是()A．－3B．±3C．3D2．一个数的算术平方根不可能是()A．正数B．负数C．分数D．非负数3的值在()A．1和2之间B．2和3之间C．3和4之间D．4和5之间4．144的算术平方根是________；(－5)2的算术平方根是________；181的算术平方根是________．5．求下列各数的算术平方根：(1)0.64；(2)9116；(3)2.56；(4)0．6．求下列各式的值：(2)．课后作业7() A．－3B．3C．－9D．98() A．－2B．±2CD．29．下列说法正确的是() A．7是49的算术平方根B．±4是16的算术平方根C．－6是(－6)2的算术平方根D．0.01是0.1的算术平方根10．下列运算正确的是()A．(5)5=--=B1 12 =C33 2244 =+=D0.5=±11．一个自然数的算术平方根为a，则和这个自然数相邻的下一个自然数是() A．a＋1B．a2＋1CD112．用“＞”或“＜”连接下列各式：(2)(3)4-．13．若172.≈，22.84≈，则217________≈，________≈0.02284≈，则x ＝________．14．邻居张大爷家有一块正方形的花圃，面积为289m 2，张大爷要在花圃的四周围上栅栏，则至少需要栅栏的长度为________．15．求下列各式的值：16．小玉想用一张面积为900cm 2的正方形纸片，沿着边的方向裁出一张面积为560cm 2的长方形纸片，使它的长、宽之比为2︰1，但不知是否能裁出来．小芳看见了说：“很明显，一定能用一张面积大的纸片裁出一张面积小的纸片．”你同意小芳的观点吗？小玉能用这张正方形纸片裁出符合要求的长方形纸片吗？答案[课堂作业]1．C2．B 3．C4．12 5 195．(1)0.8 (2)54 (3)1.6 (4)0 6．(1)147 (2)－3(3)9(4)45[课后作业]7．B8．C9．A10．B11．B12．(1)＞(2)＞(3)＞13．0.2284228.40.000521714．68m15．(1)17(2)0.8(3)216．设长方形纸片的长为2xcm，宽为xcm．由题意，得2x·x＝560，解得x=280＞256，16>．∴2x＞32，即裁出的长方形纸片的长大于32cm．而已知正方形纸片的面积为900cm2，则边长只有30cm，因此，我不同意小芳的观点小玉不能用这张正方形纸片裁出符合要求的长方形纸片《平方根》同步练习2课堂作业1．下列各数中，没有平方根的是()A．(－3)2B．0C．1 8D．－632．求449的平方根，下列运算过程正确的是()A4 49 =B．27 =±C2 7 =D．2 7 =3．若x的一个平方根，则另一个平方根是________，x是________．4．2.25的平方根是________；19的平方根是________；1625的平方根是________．5．求下列各数的平方根：(1)196；(2)0.16；(3)25 169；(4)729．6．有一个边长为11cm的正方形和一个长15cm、宽5cm的长方形，要做一个面积为这两个图形的面积之和的正方形，则该正方形的边长应为多少？课后作业7．下列各式正确的是()A3=-B．3=-C3=±D3=±8．下列说法正确的是()A．14是0.5的一个平方根B．正数有两个平方根，且这两个平方根之和等于0C．72的平方根是7D．负数有一个平方根9()A．±3B．3C．±9D．910．若a是(－3)2的平方根，b的一个平方根是2，则a＋b的值为________．11．若一个正数的两个平方根分别是2a－2和a－4，则a的值是________．12．求下列各式的值：(1)；(2)；(4)13．求下列各式中x的值：(1)3x2＝75；(2)292(1)8x-=；(3)2(x2＋1)＝5.38．14．已知2a－1的平方根是±3，3a＋b－1的算术平方根是4，求a＋2b的值．15．为了促进全民健身活动的开展，改善居民的生活质量，某居民小区决定在一块面积为905m2的正方形空地上建一个篮球场．已知篮球场的面积是420m2，长是宽的2815倍，篮球场的四周必须留出1m宽的空地．请你计算一下，能否按规定在这块空地上建一个篮球场．答案[课堂作业]1．D2．B3 54．±1.513±45±5．(1)±14(2)±0.4(3)513±(4)53±6．设该正方形的边长为xcm．由题意，得x2＝11×11＋15×5＝196．∵x＞0，∴14x==．∴该正方形的边长应为14cm[课后作业]7．B8．B9．A10．1或711．212．(1)±30(2)－1.7(3)7 4(4)±1113．(1)x ＝±5 (2)14x =或74x = (3)x ＝±1.314．由题意，得2a －1＝(±3)2，3a ＋b －1＝42，解得a ＝5，b ＝2．∴a ＋2b ＝5＋2×2＝915．设篮球场的宽为xm ，那么长为28m 15x ．由题意，得2842015x x = ．∴x 2＝225．∵x ＞0，∴15x ==．又∵228(2)90090515x +=<，∴能按规定在这块空地上建一个篮球场 《平方根》同步练习3同步练习：一、基础训练1．若一个偶数的立方根比2大，算术平方根比4小，则这个数是_______．2．下列计算不正确的是（ ）A ±2B 9C =0.4D 63．下列说法中不正确的是（ ）A ．9的算术平方根是3B 2C ．27的立方根是±3D ．立方根等于-1的实数是-14 ）A ．±8B ．±4C ．±2 D5．-18的平方的立方根是（ ） A ．4 B ．18 C ．-14 D ．146_______；9的立方根是_______．7______________（保留4个有效数字）8．求下列各数的平方根．（1）100；（2）0；（3）925；（4）1；（5）11549；（6）0．09．9．计算：（1）（2（3（4二、能力训练10．一个自然数的算术平方根是x，则它后面一个数的算术平方根是（）A．x+1B．x2+1C1D11．若2m-4与3m-1是同一个数的平方根，则m的值是（）A．-3B．1C．-3或1D．-112．已知x，y（y-3）2=0，则xy的值是（）A．4B．-4C．94D．-94参考答案1．13．10，12，14 点拨：23<这个数<42，即8<这个数<16．2．A 2．3．C4．C =4，故4的平方根为±2．5．D 点拨：（-18）2=164，故164的立方根为14．6．±237．6.403，12.61 8．（1）±10 （2）0 （3）±35 （4）±1 （5）±87 （6）±0.3 9．（1）-3 （2）-2 （3）14（4）±0.510．D 点拨：这个自然数是x 2，所以它后面的一个数是x 2+1，则x 2+1．12．B 点拨：3x +4=0且y -3=0．。
第六章 HDLC和PPP练习题参考答案
《网络互联技术》练习题第六章：HDLC和PPP协议参考答案一、填空题（1）、数据同步的两种方式是_同步传输_和_异步传输_。
（2）、同步数据传输的两种控制方式是_面向字符的传输_和_面向位的传输_。
（3）、广域网技术主要体现在OSI参考模型的下两层,它们是_物理层_和_数据链路层_。
（4）、DTE是连接的设备（或称数据终端设备），而DCE是_服务提供商_。
（5）、HDLC是_面向位的_，在同步串行链路上进行帧封装的ISO标准。
（6）、_PPP协议_协议是为了解决以前互联网所采用的SLIP协议的缺点而开发的，PPP协议能够解决动态分配IP地址的需要，并提供对上层网络层的多种协议的支持。
（7）PPP主要由三部分组成，它们是：同步或异步物理介质，LCP和_NCP_. （8）PPP主要有两种验证方法，它们是_PAP密码验证协议_和_CHAP质询握手验证协议_。
二、选择题1、在路由器上进行广域网连接时必须设置的参数是( B )。
A、在DTE端设置clock rateB、在DCE端设置clock rateC、在路由器上配置远程登陆D、添加静态路由2、下列关于HDLC的说法哪个是错误的( D )。
A、 HDLC运行于同步串行线路B、链路层封装标准HDLC协议的单一链路只能承载单一的网络层协议C、 HDLC是面向字符的链路层协议，其传输的数据必须是规定字符集D、 HDLC是面向比特的链路层协议，其传输的数据必须是规定字符集3、HDLC是一种面向（ B ）链路层协议。
A、字符B、比特C、信元D、数据包4、下列所述的协议中，哪一个不是广域网协议？（ D ）A、PPPB、X.25C、HDLCD、RIP5、下列关于PPP协议的说法哪个是正确的( B )。
A、PPP协议是一种NCP协议B、PPP协议与HDLC同属广域网协议C、PPP协议只能工作在同步串行链路上D、PPP协议是三层协议6、以下封装协议使用CHAP或者PAP验证方式的是（ B ）。

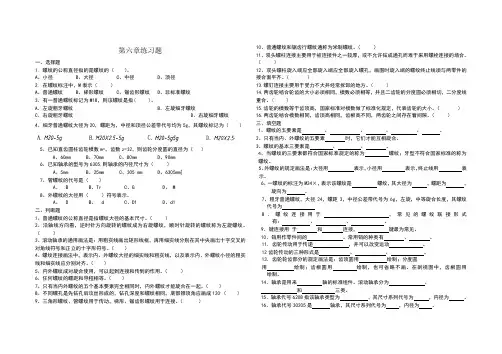

制图第六章练习题
第六章练习题一、选择题1. 螺纹的公称直径指的是螺纹的（）。
A、小径B、大径C、中径D、顶径2. 在螺纹标注中，M表示（）A、普通螺纹B、梯形螺纹C、锯齿形螺纹D、非标准螺纹3．有一普通螺纹标记为M18，则该螺纹是指( )。
A．左旋粗牙螺纹B．左旋细牙螺纹C．右旋粗牙螺纹D．右旋细牙螺纹4、细牙普通螺纹大径为20，螺距为，中径和顶径公差带代号均为5g，其螺纹标记为（）5、已知直齿圆柱齿轮模数m=，齿数z=32，则齿轮分度圆的直径为（）A、60mmB、70mmC、80mmD、90mm6、已知轴承的型号为6305,则轴承的内径尺寸为（）A、5mmB、25mmC、305 mmD、6305mm]7、管螺纹的代号是（）A、 BB、TrC、GD、 M8、外螺纹的大径用（）符号表示。
A、 DB、 dC、D1D、d1二、判断题1、普通螺纹的公称直径是指螺纹大径的基本尺寸。
（）2、沿轴线方向看，逆时针方向旋转的螺纹成为右旋螺纹，顺时针旋转的螺纹称为左旋螺纹。
（）3、滚动轴承的通用画法是：用粗实线画出矩形线框，再用细实线分别在其中央画出十字交叉的对角线符号和正立的十字形符号。
（）4、螺纹连接画法中，表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐。
（）5、内外螺纹成对旋合使用，可以起到连接和传到的作用。
（）6、任何螺纹的螺距和导程相等。
（）7、只有当内外螺纹的五个基本要素完全相同时，内外螺纹才能旋合在一起。
（）8、不同螺孔是先钻孔后攻丝形成的，钻孔深度和螺纹相同，底部锥顶角应画成120。
（）9、三角形螺纹、管螺纹用于传动，梯形、锯齿形螺纹用于连接。
（）10、普通螺纹和锯齿行螺纹通称为米制螺纹。
（）11、双头螺柱连接主要用于被连接件之一较厚，或不允许钻成通孔而难于采用螺栓连接的场合。
（）12、双头螺柱旋入端应全部旋入端应全部旋入螺孔，画图时旋入端的螺纹终止线须与两零件的接合面平齐。
人教版八年级物理(下册)第六章《电压_电阻》练习题(含答案)[1]1
![人教版八年级物理(下册)第六章《电压_电阻》练习题(含答案)[1]1](https://img.taocdn.com/s3/m/044a6468783e0912a2162a6a.png)
图6-32 电压电阻1．关于电源，下列说法中正确的是( )A ．是提供电荷量的装置B ．是提供电流的装置C ．是提供电压的装置D ．是提供用电器的装置2．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断.3．图6-32所示电路中，电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路4．由同种材料制成的三根电阻丝，已知它们的长度关系L 1＞L 2＝L 3，横截面积的关系为S 1=S 2＜S 3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）A ．R 1＜R 2=R 3 ，I 1=I 2=I 3B ．R 1＝R 2＞R 3， I 1=I 2＞I 3C ．R 1＞R 2＞R 3，I 1＞I 2＞I 3D ．R 1＞R 2＞R 3， I 1=I 2=I 35．在如图6-33（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图6-33（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．4.8V ， 1.2VB ． 6V ， 1.2VC ．1.2V ， 6VD ．1.2V ， 4.8V6．一个灯泡接在三节串联的铅蓄电池上，才能正常发光如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将（ ）A ．较亮B ．较暗C ．正常发光D ．烧坏7．如图6-34所示.开关S 闭合后，将电压表并联在ab 处时读数是0V ；并联在bc 处时读数是6V ，整个电路中没有电流，其电路故障是（ ）A. L 1灯丝断路B.L 2灯丝断路C.电池耗尽无电压D.L 2灯丝短路8．某同学使用电压表时，估计待测电路中的电压应选用0~3V 的量程，但他误用0~15V 的量程来测量。
八年级下学期第六章平行四边形练习题
八年级下学期第六章平行四边形练习题一、单选题1、如图，在△ABC中，E是中线AD的中点，则AF：FC=（）A．1：2 B．1：3 C．2：3 D．2：52、已知：如图，△ABC中，AE=CE，BC=CD，那么EF：ED的值是（）A．2：3 B．1：3 C．1：2 D．3：43、如图，四边形EFGH是由四边形ABCD的各边中点依次连接而形成的四边形，若四边形ABCD的两条对角线相等，则四边形EFGH一定是（）A．菱形 B．正方形 C．矩形 D．梯形4、如图所示，AE是△FCD的中位线，BD∥AC，A，E，B三点共线，AB=8，FA=FE=6，则下列说法：①BE=4；②∠DEB=∠DBE；③AF=BD；④CD=2AE．正确的结论是（）A．①②④ B．①②③ C．①③④ D．①②③④5、如图，△ABC的中线BD、CE交于点O，连接OA，点G、F分别为OC、OB的中点，BC=4，AO=3，则四边形DEFG的周长为（）A．6 B．7 C．8 D．126、如图，在四边形ABCD中，E，F分别为DC、AB的中点，G是AC的中点，则EF与AD+CB 的关系是（）A．2EF=AD+BC B．2EF＞AD+BC C．2EF＜AD+BC D．不确定7、如图，任意四边形ABCD各边中点分别是E，F，G，H，若对角线AC，BD的长都为20cm，则四边形EFGH的周长是（）A．80cm B．40cm C．20cm D．10cm8、如图，D，E分别为△ABC的AC，BC边的中点，将此三角形沿DE折叠，使点C落在AB 边上的点P处．若∠CDE=48°，则∠A PD等于（）A．42 B．48 C．52° D．58°9、如图所示，吴伯伯家一块等边三角形的空地ABC，已知点E，F分别是边AB，AC的中点，量得EF=5米，他想把四边形BCFE用篱笆围成一圈放养小鸡，则需要篱笆的长是（）A．15米 B．20米 C．25米 D．30米10、如图，在△ABC中，D，E分别是边AC，AB的中点，连接BD．若BD平分∠ABC，则下列结论错误的是（）A．BC=2BE B．∠A=∠EDA C．BC=2AD D．BD⊥AC11、如图，在四边形ABCD 中，点P 是对角线BD 的中点，点E 、F 分别是AB 、CD 的中点，AD=BC ，∠PEF=30°，则∠PFE 的度数是（ ）A ．15° B ．20° C ．25° D ．30° 12、如图，△ABC 的周长为26，点D ，E 都在边BC 上，∠ABC 的平分线垂直于AE ，垂足为Q ，∠ACB 的平分线垂直于AD ，垂足为P ，若BC=10，则PQ 的长为（ ） A ．B ．C ．3D ．413.已知四边形ABCD 的四边分别有a ，b ，c ，d ．其中a ，c 是对边且a 2+b 2+c 2+d 2=2ac+2bd ，则四边形是（ ）A ．平行四边形 B ．对角线相等的四边形 C ．任意四边形 D ．对角线互相垂直的四边形 14、如图，在四边形ABCD 中，AD ∥BC ，要使四边形ABCD 成为平行四边形，则应增加的条件是（ ）A ．AB=CD B ．AD=BC C ．AC=BD D ．∠ABC+∠BAD=180° 15、如图所示，在四边形ABCD 中，AD ∥BC ，要使四边形ABCD 成为平行四边形还需要条件（ ）A ．AB=DC B ．∠1=∠2 C ．AB=AD D ．∠D=∠B 16、在四边形ABCD 中，对角线AC 、BD 相交于点O ，∠ADB=∠CBD ，添加下列一个条件后，仍不能判定四边形ABCD 是平行四边形的是（ ）A ．∠ABD=∠CDB B ．∠DAB=∠BCD C ．∠ABC=∠CDA D ．∠DAC=∠BCA17、如图，在四边形ABCD 中，E 是BC 边的中点，连接DE 并延长，交AB 的延长线于F 点，AB=BF ．添加一个条件，使四边形ABCD 是平行四边形．你认为下面四个条件中可选择的是（ ）A ．AD=BC B ．CD=BF C ．∠A=∠C D ．∠F=∠CDE18、如图，已知△ABC ，分别以A ，C 为圆心，BC ，AB 长为半径画弧，两弧在直线BC 上方交于点D ，连接AD ，CD ，则有（ ）A ．∠ADC 与∠BAD 相等 B ．∠ADC 与∠BAD 互补C ．∠ADC 与∠ABC 互补D ．∠ADC 与∠ABC 互余19、不能判定一个四边形是平行四边形的条件是（ ）A ．两组对边分别平行 B ．一组对边平行另一组对边相等 C ．一组对边平行且相等 D ．两组对边分别相等 20、如图，平行四边形ABCD 的对角线相交于点0，且AD≠CD ，过点0作OM ⊥AC ，交AD 于点M ．如果△CDM 的周长为5，那么平行四边形ABCD 的周长是（ ） A ．10 B ．11 C ．12 D ．15二、填空题(注释)21、如图，四边形ABCD 中，对角线AC ⊥BD ，E 、F 、G 、H 分别是各边的中点，若AC=4cm ，BD=6cm ，则四边形EFGH 的面积是_________cm 2．22、如图，△ABC 的三边长分别为3、5、6，BD 与CE 都是△ABC 的外角平分线，M 、N 是直线BC 上两点，且AM ⊥BD 于D ，AN⊥CE于E，则DE 的长等于________．23、如图，矩形ABCD的对角线AC、BD相交于点O，E、F分别是OA、OB的中点．若AD=4cm，AB=8cm，则CF的长是_______cm．24、如图，D是△ABC的BC边的中点，AE平分∠BAC，AE⊥CE于点E，且AB=10，AC=16，则DE的长度为_______．25、已知：如图，△ABC三边的中点分别为D、E、F，如果AB=6cm，AC=8cm，BC=10cm，那么△DEF的周长是_______cm．26、如图，在Rt△ABC中，∠ACB=90°，D、E、F分别是AB、BC、CA的中点，若CD=5cm，则EF= _________cm．27、如图，▱ABCD的周长为36，对角线AC，BD相交于点O．点E是CD的中点，BD=12，则△DOE的周长为 _______．28.如图，在矩形ABCD中，对角线AC、BD相交于点O，点E、F分别是AO、AD的中点，若AB=6cm，BC=8cm，则△AEF的周长= __________cm．29、如图，DE∥BC，AE=EC，延长DE到点F，使EF=DE，连接AF，FC，CD，则图中四边形ADCF是__________．30、如图，四边形ABCD的对角线相交于O点，且有AB∥DC，AD∥BC，则图中有_______对全等三角形．31、如图，以△ABC的三边为边，在BC的同侧作等边三角形△ABD、△BCE、△ACF，则四边形ADEF的形状是_______．32、如图，四边形ABCD中，对角线BD⊥AD，BD⊥BC，AD=11-x，BC=x-5，则当x=_______时，四边形ABCD是平行四边形．33、如图，在四边形ABCD中，E是BC边的中点，连接DE并延长，交AB的延长线于F 点，CD∥AF，请你添加一个条件：________，使四边形ABCD是平行四边形．34、如图，在四边形ABCD中，AB=CD，AC交BD于点O，如果想使该四边形成为平行四边形，那么只需添加的条件：________（一个即可）．35、如图，△ABC≌△A′B′C′，点B，C′，C，B′在同一直线上，且B与B′不重合，则以点A，B，A′，B′为顶点的四边形一定是_______．（填某种特殊四边形的名称）36、如图，在四边形ABCD中，已知AB=CD，再添加一个条件 _______（写出一个即可），则四边形ABCD是平行四边形．（图形中不再添加辅助线）37、如图所示，平行四边形ABCD中，BE⊥AD，CE平分∠BCD，AB=10，BC=16，则AE=________ ．38、如图，平行四边形ABCD的对角线相交于点O，BC=7cm，BD=10cm，AC=6cm，则△AOD的周长=__________ cm．若∠BAD=58°，则∠BCD= ________°．39、如图，E、F是▱ABCD的对角线BD上两点，且DE=BF．若∠AED=110°，∠ABD=25°，则∠DCF的度数为______．40、如图所示，平行四边形ABCD中，对角线AC，BD相交于点O，过点O的直线分别交AD、BC于点M、N，若△CON的面积为2，△DOM的面积为4，则△AOB的面积为_______．平行四边形ABCD的面积为_______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章练习题一、填空题1、由一些刚性构件用______副和______副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。
2、图1-1为铰链四杆机构，设杆a最短，杆b最长。
试用式子表明它构成曲柄摇杆机构的条件：（1）_________。
（2）以_________为机架，则_________为曲柄。
图1-13、如果将曲柄摇杆机构中的最短杆改作机架时，得到________机构；最短杆对面的杆作为机架时，得到________机构。
4、当机构________时，则机构有急回特性。
5、机构中传动角γ和压力角α之和等于________。
6、通常压力角α是指________________间所夹锐角。
7、当平面四杆机构中的运动副都是________副时，就称之为铰链四杆机构；它是其他多杆机构的________。
15、曲柄摇杆机构产生“死点”位置的条件是：摇杆为件，曲柄为件或者是把运动转换成运动。
16、曲柄摇杆机构出现急回运动特性的条件是：摇杆为件，曲柄为件或者是把` 运动转换成。
17、曲柄摇杆机构的不等于00，则急回特性系数就，机构就具有急回特性。
二、选择题：1．在曲柄摇杆机构中，只有当________为主动件时，才会出现“死点”位置。
A.连杆B.机架C.摇杆D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构________。
A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为________时，曲柄摇杆机构才有急回运动。
A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为________时，曲柄摇杆机构才有急回运动。
A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是________。
A.按原运动方向B.反方向C.不确定的D. 以上答案均不对6．曲柄滑决机构是由________演化而来的。
A. 曲柄摇杆机构B.双曲柄机构C.双摇杆机构D. 以上答案均不对7．平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做________ 。
A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构D. 以上答案均不对8．平面四杆机构中，如果最短杆与最长杆的长度之和大于其余两杆的长度之和，最短杆为连杆，这个机构叫做________。
A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构D. 以上答案均不对9.________能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动。
A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构 D．曲柄滑决机构10.铰链四杆机构中若最短杆和最长杆长度之和大于其他两杆长度之和时，则机构中________。
A.一定有曲柄存在B.一定无曲柄存在C.是否有曲柄存在还要看机架是哪一个构件。
11.为使机构具有急回运动，要求行程速比系数________。
A.K=1B.K>1C.K<112.铰链四杆机构中有两个构件长度相等且最短，其余构件长度不同，若取一个最短构件作机架，则得到________机构。
A.曲柄摇杆B.双曲柄C.双摇杆四、选择题1、在曲柄摇杆机构中，只有当（）为主动件时，（）在运动中才会出现“死点”位置。
a．连杆 b.机架 c.曲柄 d.摇杆 e.连架杆2、能产生急回运动的平面连杆机构有（）a铰链四杆机构 b.曲柄摇杆机构 c.导杆机构 d.双曲柄机构 e.双摇杆机构 f.曲柄滑块机构3、能出现“死点”位置的平面连杆机构有（）a．导杆机构 b.平行双曲柄机构 c.曲柄滑块机构 d.不等长双曲柄机构4、铰链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构（）a．有曲柄存在 b.不存在曲柄5、当急回特性系数为（）时，曲柄摇杆机构才有急回运动。
a．K＜1 b. K=1 c .K＞16、当曲柄的极位夹角为（）时，曲柄摇杆机构才有急回运动。
a．θ＜0º b. θ = 0º c. θ≠0º7、当曲柄摇杆机构的摇杆带动曲柄运动时，曲柄在“死点”位置的瞬时运动方向是（）a．按原运动方向 b.反方向 c.不定的8、曲柄滑块机构是由（）演化而来的。
a．曲柄摇杆机构 b.双曲柄机构 c.双摇杆机构9、平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）a．曲柄摇杆机构 b.双曲柄机构` c.双摇杆机构10、平面四杆机构中，如果最短杆与最长杆的长度之和大于其余两杆的长度之和，最短杆为机架，这个机构叫做（）a．曲柄摇杆机构 b.双曲柄机构` c.双摇杆机构11、平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其他两杆的长度之和，最短杆是连架杆，这个机构叫做（）a．曲柄摇杆机构 b.双曲柄机构` c.双摇杆机构12、平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆长度之和，最短杆是连杆，这个机构叫做（）a．曲柄摇杆机构 b.双曲柄机构` c.双摇杆机构13、（）等能把转动运动转变成往复摆动运动。
a．曲柄摇杆机构 b.双曲柄机构` c.双摇杆机构 d.曲柄滑块机构e.摆动导杆机构 f.转动导杆机构14、（）能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动。
a．曲柄摇杆机构 b.双曲柄机构 c.双摇杆机构 d.曲柄滑块机构 e.摆动导杆机构 f.转动导杆机构15、（）等能把等速转动运动转变成旋转方向相同的变速转动运动。
a．曲柄摇杆机构 b.不等长双曲柄机构` c.双摇杆机构 d.曲柄滑块机构e.摆动导杆机构f.转动导杆机构16、（）有四根杆件，其长度分别是：A杆20mm，B杆30mm, C杆40mm, D杆50mm。
请画图表示怎样互相联接和选择机架才能组成以下各种机构：a.曲柄摇杆机构b.双曲柄机构c.双摇杆机构d.曲柄滑块机构17、（）曲柚摇杆机构的传动角是a.连杆与从动摇杆之间所夹的余角；b.连杆与从动摇杆之间所夹的锐角；c.机构极位夹角的余角。
18、（）在下列平面四杆机构中，无论以哪一构件为主动件，都不存在死点位置。
a.双曲柄机构；b.双摇杆机构；c.曲柄摇杆机构。
五、改错题（指出题中错误并予以改正）1．平面连杆机构，是由一些刚性构件用低副相互联接而成的机构。
2．常把曲柄摇杆机构的曲柄和连杆叫做连架杆。
3．“死点”位置和急回运动，是铰链四杆机构的两个运动特点。
4．把铰链四杆机构的最短杆作为固定机架，就可以得到双曲柄机构。
5．双曲柄机构也能产生急回运动。
6．双摇杆机构也能出现急回现象。
7．各种双曲杆机构全都有“死点”位置。
8．“死点”位置和急回运动这两种运动特性，是曲柄摇杆机构的两个连架杆在运动中同时产生的。
9．克服铰链四杆机构“死点”位置有二种方法。
10．曲柄滑块机构和导杆机构的不同处，就是由于曲柄的选择。
六、分析计算题1．试判断下列机构属于何种类型的铰链四杆机构。
a) b)2．如图2示，已知杆CD为最短杆。
若要构成曲柄摇杆机构，机架AD的长度至少取多少？（图中长度单位为mm）图2三、判别图示铰链四杆机构属哪种基本形式？四、判断题1．曲柄和连杆都是连架杆。
2．平面四杆机构都有曲柄。
3．铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；最短杆与最长杆的长度之和小于或等于其余两杆的长度之和。
（）4．在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。
（）5．利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。
（）6．利用改变构件之间相对长度的方法，可以把曲柄摇杆机构改变成双摇杆机构。
（）7．铰链四杆机构根据各杆的长度，即可判断其类型。
（）8．曲柄滑块机构，能把主动件的等速旋转运动，转变成从动件的直线往复运动。
（）9．极位角就是从动件在两个极限位置的夹角。
（）10．极位角越大，机构的急回特性越明显。
（）11．当机构的极位夹角θ=00时，机构无急回特性。
（）12．机构是否存在死点位置与机构取那个构件为原动件无关。
（）13．机构的急回特性系数K的值，是根据极位夹角θ的大小，通过公式求得的。
14．对曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。
（）15．在曲柄和连杆同时存在的平面连杆机构中，只要曲柄和连杆共线，这个位置就是曲柄的“死点”位置。
（）16．曲柄在“死点”位置的运动方向与原先的运动方向相同。
（）17．在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。
（）18．铰链四杆机构中,传动角越小,机构的传力性能越好。
（）19．压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。
（）20．压力角是衡量机构传力性能的重要指标。
（）21．压力角越大，则机构传力性能越差。
（）1、当机构的极位夹角θ=00时，机构无急回特性。
（）2、机构是否存在死点位置与机构取那个构件为原动件无关。
（）3、在摆动导杆机构中，当导杆为主动件时，机构有死点位置。
（）4、对曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。
（）5、压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。
（）6、机构的极位夹角是衡量机构急回特性的重要指标。
极位夹角越大，则机构的急回特性越明显。
（）7、压力角是衡量机构传力性能的重要指标。
（）８、压力角越大，则机构传力性能越差。
（）９、平面连杆机构的基本形式，是铰链四杆机构。
（）10、曲柄和连杆都是连架杆。
（）11、平面四杆机构都有曲柄。
（）12、在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。
（）13、铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；量短杆与最长杆的长度之和小于或等于其余两杆的长度之和。
（）14、铰链四杆机构都有摇杆这个构件。
（）15、铰链四杆机构都有连杆和静件。
（）16、在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。
（）17、只有以曲柄摇杆机构的最短杆固定机架，才能得到双曲柄机构。
（）18、在平面四杆机构中，只要两个连架杆都能绕机架上的铰链作整周转动，必然是双曲柄机构。
（）19、曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显著。
（）20、导杆机构与曲柄滑块机构，在结构原理上的区别就在于选择不同构件作固定机架。
（）21、曲柄滑块机构，滑块在作往复运动时，不会出现急回运动。
（）22、导杆机构中导杆的往复运动有急回特性。
（）23、利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。
（）24、利用改变构件之间相对长度的方法，可以把曲柄摇杆机构改变成双摇杆机构。
