机电深化设计
机电深化设计方案
机电深化设计方案机电深化设计方案1.机电深化设计标准深化设计的主要任务是对主要管道和设备进行复核，对机房和管井内设备和管道进行布置，根据控制标高调整管道的综合排布和重点部位的剖面详图。
深化设计的实施和管理控制要点包括：对设计要求的各系统功能和设备各项参数有充分的理解；完善各专业系统和参数的复核，并了解相关行业类似产品的情况和行业发展动态；根据当前各系统的适用规范或行业标准，对相关参数进行一个粗略的核定，并对差距大的提出调整意见和计算数据；协调配合土建和其他分包，要求所有专业的人员配合，对图纸进行集中的会审；协调各专业的管线布置和标高，对确实无法满足要求的及时与业主和设计院沟通解决。
2.机电综合平面图及剖面详图在深化设计时，要考虑经济合理的综合支架规格和形式，管道排布要考虑支架的空间。
同时，应充分考虑管线上配件的空间、施工的操作空间和后期的维护空间，合理安排出图时间，确保后期的施工不受影响。
重点部位或管线较多的部位的剖面详图应该绘制，并根据综合平面图的布置，合理调整本专业系统管线的走向和布置。
此外，要保证本专业的完整性，并合理美观地设置联合支架，解决复杂密集管线支架的有效布置。
3.管井等专业深化大样详图在深化设计时，应熟悉每根管线的连接形式，根据其连接形式的不同布置合理的操作空间。
管线的排布要充分考虑管井内阀门等配件的安装空间和操作空间，并预留管井的维修操作空间。
此外，要保证管线的完整性，并对每个设备的规格尺寸、运行重量等都有详细的数据，重点协调了解其他分包和指定分包的设备的规格尺寸。
对有基础预埋件或减震措施的要标注其预埋件的种类、规格型号和定位尺寸。
加强和精装修等专业的协调，了解吊顶板、幕墙等的安装尺寸，合理调整末端的风口、灯具、喷头等的布置。
4.设备（基础）定位图5.吊顶天花配合图深化设计应遵循一系列原则，包括设计图纸清晰、美观、便于施工、经济、满足使用功能等。
这些原则在表1-2中列出，包括不得对原设计师的设计原则改变、严格按照国家专业施工及验收规范及设计规范等的要求进行深化设计等。
机电深化设计手册
机电深化设计手册
《机电深化设计手册》是一本关于机电深化设计的手册，涵盖了机电深化设计的基本原则、设计流程、设计要点、设计规范等内容。
机电深化设计是指在机电安装工程设计中，对机械设备、电气系统、控制系统等进行深化设计，以满足工程实际需要。
《机电深化设计手册》的目的是为机电深化设计提供指导，帮助设计师在设计过程中遵循规范、标准，提高设计质量，降低工程成本。
《机电深化设计手册》的主要内容包括:
1. 机电深化设计的基本原则：介绍了机电深化设计的基本原则，包括安全性、可靠性、经济性、环保性等。
2. 机电深化设计的流程：介绍了机电深化设计的基本流程，包括需求分析、设计方案的制定、深化设计、施工设计等。
3. 机电深化设计的设计要点：介绍了机电深化设计的设计要点，包括机械设备的设计、电气系统的设计、控制系统的设计等。
4. 机电深化设计的设计规范：介绍了机电深化设计的设计规范，包括尺寸规范、符号规范、材料规范等。
《机电深化设计手册》是一本实用性很强的手册，适用于从事机电深化设计的设计师和工程师，也适用于相关专业的师生和爱好者。
机电深化设计
第一节机电深化设计一. 深化设计作用本工程地下室泵房、换热站、消防泵房、配电房、楼层走廊、管井等部位机电系统管线密集，通过对施工图纸的深化设计，可以补充和完善图纸，合理布置机电各系统的设备及管路，满足设计和使用功能要求。
1.深化流程图2.流程说明：2.1.图纸会审，了解现有图纸深度及存在问题。
2.2.了解合同内容，明确本工程关于深化设计的工作内容及深度要求。
2.3.依据合同要求及现有图纸状况，确定深化设计出图内容。
2.4.参照整体工程进度需求，制定出图计划。
2.5.深化设计开始前，制定出图细则，使得图纸风格标准统一、规范化。
2.6.依据出图细则，进行各专业图纸深化设计。
2.7.在规定的时间内，进行图纸送审，并跟踪批复情况。
2.8.图纸批复后，晒制蓝图，发放现场，同时归档。
三. 深化设计管理规定1.深化设计应由项目技术负责人牵头，项目技术部负责组织和实施，各专业工长积极配合。
2.绘制的深化设计图纸应绘制综合布置图，对管路密集处绘制剖面图，标明各专业管路的具体标高，平面位置，线路走向等。
3.施工过程中出现设计变更或不符现象，技术部与专业工长及时沟通，提出合理化建议，并与设计单位联系解决。
4.技术交底应结合深化设计的平面图、剖面图进行现场交底，便于工人施工时在深化图的指导下进行施工，使现场施工始终处于受控的状态下。
5.对于批准的深化设计图纸，专业工长在施工中严格按深化图纸施工，由专业工长向施工班组交底，深化设计实施过程中出现专业交叉问题时，立即提交项目技术部进行协调。
6.各机电专业承包商应通过深化设计图纸进行互检交接检工作，便于工程处于受控状态。
四. 深化设计主要内容1.施工图图纸会审本工程涉及到的机电系统复杂，且系统之间接口多，施工图难免还存在些问题。
进场后组织项目技术部、专业组技术人员对整个建筑图纸、结构图纸和机电各专业图纸的仔细复核，发现可能存在的问题，提交给业主和设计师，解决相应图纸问题。
2.综合管线平面布置图在初步深化图的基础上，将给排水、电气、通风空调等各专业管线集中到一张平面图上，并设置不同图层、不同颜色进行区分，平面图上标上管线标高。
机电深化设计标准指南(2020年版)
机电深化设计标准指南(2020年版)一、概述《机电深化设计标准指南（2020年版）》是一本针对机电深化设计领域的专业指导性书籍，旨在为从事该领域的工程师、设计师、施工方等提供一套全面、实用的设计标准。
本书主要针对机电深化设计的流程、规范、技巧等方面进行详细介绍，旨在提高设计质量和效率。
二、设计流程1.前期准备：在进行深化设计前，需要充分了解项目的基本情况，包括建筑结构、功能需求、设备配置等。
2.方案设计：根据项目需求，制定初步的机电深化设计方案，包括系统配置、设备选型、管道布局等。
3.图纸绘制：按照相关规范和标准，绘制详细的施工图纸，包括平面图、立面图、剖面图、系统图等。
4.审核校对：在图纸绘制完成后，需要经过相关部门审核、校对，确保图纸的准确性和完整性。
5.现场施工：根据施工图纸进行现场施工，确保机电设备的安装和运行符合设计要求。
三、规范与标准1.国家和地方政府的法律法规：包括建筑法、消防法、环境保护法等，是深化设计必须遵守的规范。
2.行业标准：包括建筑机电安装工程规范、给排水规范、电气规范等，是深化设计的重要参考依据。
3.设计手册和图集：包括设备安装手册、管道安装手册、电气设计手册等，是深化设计的技术支持。
4.业主需求：业主对机电系统的功能、性能、安全性等方面的要求，是深化设计的重要参考因素。
四、技巧与注意事项1.合理规划空间：在深化设计中，要充分考虑设备、管道的空间布局，确保不占用过多空间，不影响建筑美观。
2.优化系统设计：根据实际情况，优化系统设计，减少能源消耗，提高设备运行效率。
3.考虑设备维护：在设计中要考虑设备的维护和检修需求，方便后期维护和管理。
4.注重安全防护：在设计中要注重安全防护措施，确保人员和设备的安全。
5.及时沟通：在深化设计过程中，要及时与业主、施工方等进行沟通，确保设计方案的准确性和可行性。
总之，《机电深化设计标准指南（2020年版）》是一本非常重要的书籍，对于从事机电深化设计的工程师、设计师、施工方等来说，是一本不可或缺的参考书籍。

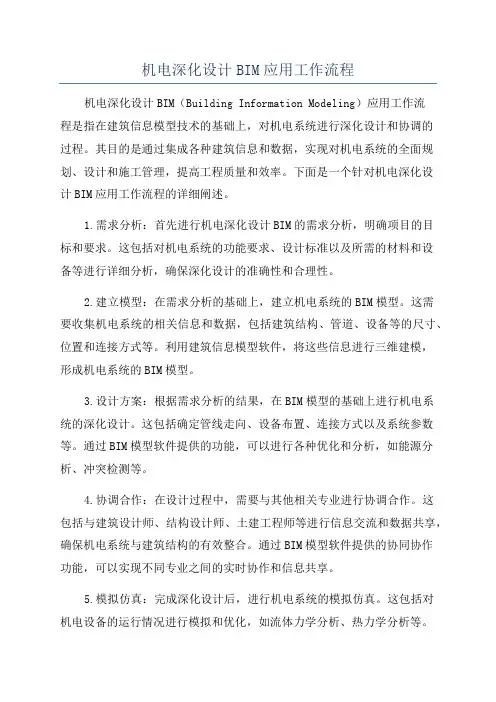

机电深化设计BIM应用工作流程
机电深化设计BIM应用工作流程机电深化设计BIM（Building Information Modeling）应用工作流程是指在建筑信息模型技术的基础上，对机电系统进行深化设计和协调的过程。
其目的是通过集成各种建筑信息和数据，实现对机电系统的全面规划、设计和施工管理，提高工程质量和效率。
下面是一个针对机电深化设计BIM应用工作流程的详细阐述。
1.需求分析：首先进行机电深化设计BIM的需求分析，明确项目的目标和要求。
这包括对机电系统的功能要求、设计标准以及所需的材料和设备等进行详细分析，确保深化设计的准确性和合理性。
2.建立模型：在需求分析的基础上，建立机电系统的BIM模型。
这需要收集机电系统的相关信息和数据，包括建筑结构、管道、设备等的尺寸、位置和连接方式等。
利用建筑信息模型软件，将这些信息进行三维建模，形成机电系统的BIM模型。
3.设计方案：根据需求分析的结果，在BIM模型的基础上进行机电系统的深化设计。
这包括确定管线走向、设备布置、连接方式以及系统参数等。
通过BIM模型软件提供的功能，可以进行各种优化和分析，如能源分析、冲突检测等。
4.协调合作：在设计过程中，需要与其他相关专业进行协调合作。
这包括与建筑设计师、结构设计师、土建工程师等进行信息交流和数据共享，确保机电系统与建筑结构的有效整合。
通过BIM模型软件提供的协同协作功能，可以实现不同专业之间的实时协作和信息共享。
5.模拟仿真：完成深化设计后，进行机电系统的模拟仿真。
这包括对机电设备的运行情况进行模拟和优化，如流体力学分析、热力学分析等。
通过仿真结果，可以对机电系统的性能进行评估和改进，提高系统的效率和可靠性。
6.施工图绘制：在深化设计的基础上，进行机电系统的施工图绘制。
这包括将BIM模型转化为二维图纸，详细标注管道、设备的尺寸、型号和材料等。
通过施工图纸的绘制，可以实现机电系统的准确施工和材料采购。
7.施工管理：在施工过程中，利用BIM模型进行机电系统的施工管理。

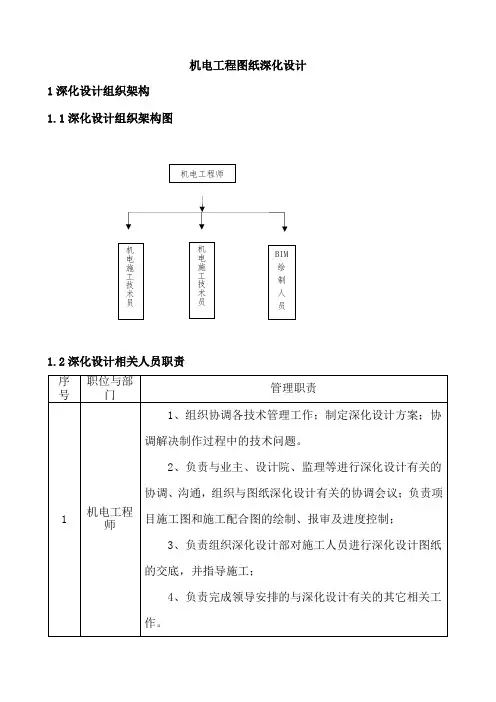

机电工程图纸深化设计
机电工程图纸深化设计1深化设计组织架构1.1深化设计组织架构图1.2深化设计相关人员职责机电工程师 机电施工技术员机电施工技术员 BIM 绘制人员2深化设计软件应用本工程机电系统齐全，管线多，特别是机房、地库、管井等部位，管线布置非常密集。
对此，我单位将利用自身优势，以深化设计为技术手段，现场设置深化设计部，由具有丰富设计和施工经验的专业人员负责工程的深化设计工作。
采用AutoCAD、BIM建筑信息建模技术等专业软件进行深化设计。
对我司施工的主要机房机电设备、管线计算机三维模型，绘制三维效果图。
与设计院及其他相关专业承包商密切联系，相互协作，在施工过程中充分领会设计意图，高标准完成机电工程施工。
不同的深化设计部位有不同的要求，所表达的重点也有所不同。
我单位将根据各种软件不同的特点，合理运用，使深化设计更好的指导施工。
3深化设计流程管理和质量控制3.1深化设计流程管理3.2深化设计内容3.2.1深化设计工作内容3.3深化设计质量控制3.3.1深化设计的原则机电各专业管线综合平衡深化设计过程中应与设计院保持紧密联系，密切合作。
机电深化设计是在原设计的基础上，根据现场施工工艺的要求以及施工配合、施工定位的需要进行图纸的补充说明。
深化设计过程应遵循下表的原则：3.3.2深化设计绘图原则我单位在深化设计过程中应积极与土建及其它分包紧密配合，相互协调，严格遵循以下原则：4深化设计组织协调本工程机电系统复杂，专业分包商多。
作为主要机电承包商，除做好本次招标范围内电气、给排水、通风、消防系统的综合布置与现场施工配合，还将协调本工程所有机电专业管线，从而使各机电专业分包紧密配合，现场施工紧张有序进行。
施工中，各专业管线综合平衡协调和管理包括以下几个方面的内容：1机电各专业管线综合平衡协调和管理工作流程为保证各项工作顺利实施，避免各专业管线冲突，减少现场返工，我项目部将制定一系列协调、管理流程，并不断完善，规范各专业分包商各项工作，保证工作有条不紊地进行。
机电深化设计的主要内容及工作流程深化设计工作手册
机电深化设计的主要内容及⼯作流程深化设计⼯作⼿册机电深化设计的主要内容及⼯作流程深化设计⼯作⼿册1、主要依据1.1.业主提供的初设图或施⼯图1.2.合同⽂件中的设备明细表1.3.业主招标过程中对承包⽅的技术答疑回复1.4.相关的国家及⾏业规范2、机电深化设计的任务2.1.必须在完成本专业施⼯图审核及各专业间互审，充分理解设计意图的基础上进⾏，对施⼯图中存在的问题应即时汇总与原设计单位和业主确定处理⽅法。
2.2.必须结合本⼯程的施⼯⽅案和施⼯⼯艺，有针对性确定机电综合图设计的条件和适⽤⽅法。
2.3.合理布置各专业管线，最⼤限度的增加建筑使⽤空间，减少由于管线冲突造成的⼆次施⼯。
2.4.综合协调机房及各楼层平⾯区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的⾼度，同时保证机电各专业的有序施⼯。
2.5.综合排布机房及各楼层平⾯区域内机电各专业管线，协调机电与⼟建、精装修专业的施⼯冲突。
2.6.确定管线和预留洞的精确定位，减少对结构施⼯的影响2.7.弥补原设计不⾜，减少因此造成的各种损失。
2.8.核对各种设备的性能参数，提出完善的设备清单，并核定各种设备的订货技术要求，便于采购部门的采购。
同时将数据传达给设计以检查设备基础、⽀架是否符合要，协助结构设计绘制⼤型设备基础图。
2.9.合理布置各专业机房的设备位置，保证设备的运⾏维修、安装等⼯作有⾜够的平⾯空间和垂直空间。
2.10.综合协调竖向管井的管线布置，根据其管线的使⽤功能不同，使其安装位置有所变动使管线的安装⼯作顺利地完成，并能保证有⾜够多的空间完成各种管线的检修和更换⼯作。
2.11.完成竣⼯图的制作，及时收集和整理施⼯图的各种变更通知单。
在施⼯完成后，绘制出完成的竣⼯图，保证竣⼯图具有完整性和真实性。
3、机电深化设计⼯作在⼯程各阶段的主要内容3.1.项⽬投标报价阶段的主要内容3.2.项⽬施⼯前期的主要内容3.3.项⽬实施阶段的主要内容3.4.项⽬竣⼯阶段的主要内容4、机电深化设计组织机构图·总部深化设计组和项⽬深化设计部的分⼯，以及是否引⼊外协设计院等，将根据项⽬深化设计任务的难易程度及⼈员配置情况，在该项⽬的机电深化设计策划书中进⾏明确。
机电专业深化设计原则
机电专业深化设计原则1.机电深化设计概述机电管线综合深化设计，就是将同一区域内的机电管线进行综合，根据不同管线的不同的性质、不同的功能、不同的施工要求、结合建筑装修的要求，进行统筹的管线位置排布。
随着社会的发展和科技的进步，建筑的功能越来越强大，智能化越来越高，建筑内的机电管线也越来越多，尤其是公共建筑，其机电管线密集而且复杂，施工难度更大，其中往往包括给排水、暖通、强弱电等各个专业和系统，多种管线交错排布，仅依靠设计单位提供的平面、系统图纸和少量节点图，无法达到依图施工的程度，经常会出现专业间交叉打架、拆改的现象，因此，机电管线综合深化设计工作就非常必要。
通过机电管线综合深化设计，可以更好的落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，可以最大限度实现设计和施工之间的衔接，为各机电专业的施工提供技术支持，为整体施工的顺利进行创造条件，满足项目质量要求高、工期紧的标准。
2.机电深化设计特点机电管线综合深化可以完善施工节点设计和施工详图设计；机电管线综合深化可以通过综合图纸解决在保证功能的情况下机电系统内部管线标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置的需要；机电管线综合深化可以在排布专业管线的同时考虑运行管理维修和二次施工要求；机电管线综合深化通过三维深化图，可以清楚地知道哪里有交叉、哪里有碰撞，更系统地展示平面图纸与实际施工之间的对应关系；通过管线综合深化设计，机电安装施工单位可以更好控制成本，比如可以采用综合支吊架，可以减少施工安装后的拆改工作量等。
3.机电深化设计准备机电管线综合深化的质量是机电工程进度的保证，为此必须配备充足的技术力量。
在深化设计人员的选择上，选择具有一定的设计基础和一定施工经验的技术人员，具备良好的专业素质及认真负责的工作态度，能熟练掌握AUTOCAD、REVITBIM 建模的使用。
深化设计人员要有明确的分工，成立专门的深化设计小组，并配备专用办公室、绘图工具和软件等。
机电设备深化设计的主要内容及工作流程深化设计工作手册
机电设备深化设计的主要内容及工作流程深化设计工作手册1. 概述机电设备深化设计是指在初步设计的基础上，进一步完善细节、确定具体参数和设计方案的过程。
本手册旨在提供有关机电设备深化设计的主要内容及工作流程的指导。
2. 主要内容2.1 设备参数确定在深化设计过程中，需要准确确定机电设备的各项参数，包括但不限于功率、转速、工作温度等。
通过考虑设备的预期工作环境和运行要求，确定合适的参数值。
2.2 设计方案优化根据初步设计的基础，对机电设备的结构、材料和制造工艺进行优化。
通过模拟和分析技术，提高设备的性能、可靠性和效率。
2.3 零部件设计对机电设备的各个零部件进行详细设计，包括结构设计、工艺设计和材料选择。
确保每个零部件都能满足预期的功能和使用要求。
2.4 系统集成将各个零部件组装成机电系统，并进行系统级的优化和调试。
确保各个部件的协调配合，实现整体的性能和功能要求。
2.5 样机制造与测试根据设计方案，制造机电设备的样机并进行测试。
评估设备的性能和可靠性，并对设计进行必要的调整和改进。
3. 工作流程3.1 初步设计进行机电设备的初步设计，确定设备的基本功能和性能要求。
3.2 参数确定根据设备的预期工作环境和运行要求，确定准确的设备参数。
3.3 设计优化对设备的结构、材料和制造工艺进行优化，提高设备的性能和效率。
3.4 零部件设计对设备的各个零部件进行详细设计，确保满足预期的功能和使用要求。
3.5 系统集成将零部件组装成机电系统，并进行系统级的优化和调试。
3.6 样机制造与测试根据设计方案，制造样机并进行测试，评估设备的性能和可靠性。
4. 总结机电设备深化设计是一个从初步设计到最终样机制造的综合过程。
通过逐步优化和完善，确保机电设备的性能和可靠性达到预期要求。
本手册提供了相关工作的主要内容和工作流程，以指导深化设计工作的进行。
BIM工作流程-设计：机电深化设计
BIM工作流程-设计：机电深化设计,是将施工图设计阶段完成的机电管线进一步综合排布,根据不同管线的不同的性质、不同的功能和不同的施工要求、结合建筑装修的要求,进行统筹的管线位置排布。
应用BIM技术的建筑项目,往往设计复杂,特别是机电管线密集且种类繁多,施工难度更大,包括给排水、暖通、强弱电等各个专业和系统,多种管线交错排布,仅依靠施工图设计阶段的的平面图纸、系统图纸和主要管廊的剖面图纸,无法满足机电施工的要求,经常会出现专业间交叉打架、拆改的现象,因此,基于BIM的机电管线综合的工作就非常必要。
通过机电专业BIM模型的深化设计,合理分布机电工程各专业管线的位置,最大限度实现施工图设计阶段与施工阶段之间的过渡。
第一步:复核施工图设计阶段BIM模型的架构和标准BIM。
模型按专业基本划分为:建筑、结构、电气、弱电、暖通、给排水、消防。
施工图设计阶段日BIM主要为建筑设计服务,所以其中的机电专业系统划分不会从施工角度考虑的精细。
所以,机电深化设计单位需要根据设计需要对机电专业的系统进一步拆分,主要有电气:动力、照明系统、插座;弱电:综合布线、安防、消防报警、广播、自控;暖通:风系统、水系统;结构、建筑专业可延续施工图设计阶段的体系,不再分系统。
机电专业设定后，还需对其管道、管件类型、材质进行设定，比如弯头、三通、过渡件、活接头等管道福建的设备类型、连接方式等等。
该项目设置对机电深化设计模型辅助工程量统计和未来施工阶段的信息查询有非常重要的作用。
机电深化设计的BIM模型除了系统需要细化，还需要复核施工图设计BIM模型的拆分情况，比如模型是否按建筑楼层已经切割开来，根据机电深化设计划分好BIM模型的系统后，对各各机电子系统需要区分颜色。
第二步：机电深化设计BIM模型搭建及深度要求施工图设计阶段的机电专业模型深度一般满足主管线建立并进行管线综合即可，对进入房间的空调只管、给排水和消防水管支管不搭建模型或者仅给出是异性建模，管线的高度与水平位置需要在精装修设计接入完成调整，而精装修深化设计的阶段往往实在施工图阶段的后面，与机电深化设计阶段部分交叉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
❑1. 深化设计简述
❑2. 深化设计内容及流程
❑3. BIM工作流程
❑4.工程实例
深化设计是指在工程实施过程中对招标图纸或原施工图的补充与完善，使之成为可以现场实施的施工图。
能够更好的为甲方服务，满足现场不断变化的需要。
优化设计方案在现场实施的过程，是为了达到在满足功能的前提下降低成本，为企业创造更多利润。
降低了建设单位投资成本、降低了承包方的施工成本，同时也节约了社会财富的使用。
1.功能适用：
满足使用功能，不带缺陷竣工移交。
2.易维护：
充分考虑物业使用及后期维护方面。
3.节能环保：
设备选型时选择节能环保产品，系统优化，降低能效。
4.耐久性：
设备、管线及固定措施经久耐用。
5.安全稳定：
系统稳定运行、管线安装安全。
6.美观：
排布整齐美观，标识清晰。
深化设计目的
1.加深对业主需求的理解，及时按照业主要求调整设计方案。
2.弥补原设计不足，减少因此造成的各种损失。
3.节省资源。
4.优化后期服务
5.
成本控制
对业主
1.工程总承包（EPC)能力的必须条件，提升企业竞争力，与国际接轨的必经途径
2.产品品质提升
最大限度的增加建筑使用空间；综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证装饰吊顶的高度，同时保证机电各专业的有序施工。
3.提高施工效率降低作业难度
4.提高经济效益
减少由于管线冲突造成的二次施工。
对施工单位
EPC ：
设计、采购、施工的工程总承包MEP ：
机械、电气、管道的机电工程BIM ：
建筑信息模型CSD ：
管线综合图CBWD ：
综合机电预留预埋图PD ：
给排水专业AC ：
暖通专业EL ：
强电专业ELV ：
弱电专业FS ：
消火栓系统ZP ：
自动喷淋系统
专业术语
综合管线图和剖面图、设备运输线路图、综合留洞图、土建配合条件图、机房深化综合图、管井综合图、专业优化图、施工作业图、支、吊架平面布置图、大样图、细节详图、专业系统图、精装修点位图，大型机房及管线密集处的BIM
图纸。
深化设计内容
机电各专业材料设备参数校核，如校核水泵扬程、流量，风机风压、风量，管道管径，风管截面，电缆截面等等，完善原设计预留部分的设计或深化设计，如配合预留精装区、厨房等的深化设计。
本PPT主要讲述利用计算机BIM技术绘制CSD图纸。
机电综合管线布置图即Combined Services Drawings(CSD)，主要是体现各专业管线平面布置及空间定位,解决管线碰撞及标高不满足等问题，在设计CSD 图过程中，应遵循各专业的现行设计规范，施工质量验收规范及标准图集。
CSD
图设计流程：
深化设计流程
收集各个专业的专业图纸，并对图纸进行处理。
1对于电上图纸，只需保留桥架、线槽及桥架、线槽的标识，其他均可删除2对于空调风保留风管类型、大小及设备标识
3对于给排水及空调水，保留水管类型、管径、坡度及水流方向标识，所有水管均应按外径画成双线图，并画上保温厚度。
4
将各专业的管线及标注归属到一个或几个图层中（最好在六个以内）
专业图纸整理
叠图
将各专业管线及标注图以统一基点叠加于同一建筑底图上，并将结构梁图也叠加入图中。
分析建筑、结构及各专业叠加图，找出几处梁比较大专业管线交叉排布密集的地方，进行以满足业主要求净空为目的的标高分析，确定各专业管线的排布层次，分析中应考虑的几点：
（1）考虑桥架放电缆
最上层桥架距楼板的距离应大于300mm ，上下层并行桥架之间应考虑300mm 距离。
（2）考虑风管保温
风管法兰的大小，及风管与其他管线之间的操作距离，一般情况除考虑支架厚度外，应至少留有50mm 空间。
（3）考虑水管保温厚度
重力管道的放坡，及水管与其他管线的操作距离，一般考虑50mm
（4）考虑支架厚度
空间应以实际支架大小为准，一般考虑100mm 。
（5）考虑灯槽厚度
一般考虑100mm。
管线综合
挑选各专业管线交叉密集处，绘制剖面图，排布原则以标高分析为基准，需要上人操作检修处应留操作检修通道，通道宽应大于450mm。
标高分析及剖面绘制
平面定位及标注
根据剖面图对平面管线进行平面定位及标高确定，调整平面文字标注，管线上下关系，使图面清晰。
以下是某项目上，综合图对各专业提供图纸的要求供大家参考：
（1）各单位应在建筑底图之上，对本专业供管线综合的专业管线进行整体连接，不得分成若干块分别成图。
（2）通风、桥架等管道较多的专业图，应做好内部基本的标高协调，避免管线扎堆，对于管线密集或堆叠数层的部位绘制管线分层排布剖面示意图。
（3）每个专业的管线图层制作参考前面的制图要求，宜小于6 个颜色。
（4）专业管线不能缺少管道名称、规格及标高的标识文字。
（5）提交前，各专业做好与建筑结构的协调，提交时图中应附上结构梁图。
（6）专业管线应有以轴线为基准的平面定位尺寸，且定位尺寸在单独图层上绘制。
（7）大于或等于DN100 的水管（包括给排水、消防、空调等专业）应以带中心线的双线表示，且中心线为点划线，颜色为8 号色，排水管均应有坡度标识和起点、终点标高。
（8）各单位应对本单位合同范围内的所有专业主管做初步管线排布之协调，以避免管线扎堆现象，且合同范围内所有专业图应一次一并提交。
（9）文字统一使用hztxt格式字体，文字大小：高度为350mm，高宽比0.75。
（10）管道上各附件（阀门、伸缩节、补偿管等）的大小应与管道相协调。
（11）各专业管线大小应按实际尺寸绘制。
（12）各专业图提交至管线综合单位之前应删除与管线综合无关的内容（如：强电干线图
中的电缆编号等）。
（13）各专业应对图中与综合排布有关管线的线型、图例等以图例方式加以说明。
（14）各单位在首次向管线综合图制作单位提供图纸后，如有重大变更或版本更新应安排技术人员与管线综合制作单位当面说明并提供修改后图纸。
综合图示例
剖面图示例
预留预埋图即Combined Buider’s Work Drawings （CBWD ），分为一次结构预留预埋图和二次结构预留预埋图，在设计CBWD 图过程中，应遵循各专业的现行设计规范，施工质量验收规范及标准图
集。
CBWD图设计
一次结构预留预埋图体现梁、板及剪力墙的预留洞及预埋套管的尺寸及定位。
电气水平桥架穿剪力墙预留洞，竖向桥架穿楼板预留洞；暖通空调风管水平管穿剪力墙预留洞，立管穿楼板预留洞，空调水管水平管穿梁、剪力墙预埋套管，立管穿楼板预埋套管；给排水水平管穿梁、剪力墙预埋套管，立管穿楼板预埋套管。
二次结构预留预埋图体现后砌墙预留洞及预埋套管的尺寸及定位。
其内容为
电气水平桥架穿后砌墙预留洞；暖通空调风管水平管穿后砌墙预留洞，空调水管水平管穿后砌墙预留洞（或预埋套管）；给排水水平管穿后砌墙预留洞（或预埋套管）。
做图纸的时，需要分层做，将各个专业所需预留洞预埋套管表现在一张图上，标明留洞（或套管）尺寸、定位及所走管线。
在做一次结构预留预埋时，一定要先熟悉各专业各层平面图及系统图，对各穿梁、剪力墙及楼板的管线做到心中有数，尤其是立管应当注意
上下对齐，不可错位，以下是各种管线预留洞及预留套管一般尺寸（供参考）：
(1) 电气桥架预留洞一般比桥架实际外形尺寸大100~200mm。
(2) 空调风管预留洞一般为风管加法兰实际外形尺寸大20mm。
(3) 水管规格（镀锌钢管），对应套管及预留洞规格：
设备基础图
1.根据深化设计后图纸符合设备参数，确定设备的选型。
2.配合材料部门对设备进行招标，确定厂家后，要求厂家提供设备详图及设备重量等详细资料。
3.根据厂家提供的资料对机房进行综合布置，需考虑设备的运输、维护，管道、阀门的安装空间等等，综合排布需满足相关规范及合同的要求。
4.像总承包单位提供设备基础需求，同时附上设备基础尺度、定位、高度、地脚螺栓的位置及深度、设备的重点等资料。
5.总承包单位技术部门跟进我司需求，对技术进行荷载计算，绘制基础详图。
6.核对总包基础详图是否满足我司需求，若不满足，协商修改。
7.总包根据基础详图进行施工，然后我司配合预留预埋并对尺寸等进行复核。
综合点位图
综合点位包括吊顶、地板及墙壁上的机电点位。
其中吊顶上主要包括风口、灯具、喷头及烟感、温感、消防喇叭、摄像头等机电点位；墙壁上主要包括消火栓箱、强弱电箱、壁灯、插座、开关等机电点位；地板上主要为地插、地漏、卫生洁具等的定位。
设计流程如下：
模型应用范围
建筑信息模型主要用于：
（1）管线综合排布；
（2）吊顶标高分析及控制；
（3）系统检查及校核；
（4）工程量统计；
（5）进度控制；
（6）基于BIM 技术的工厂化预制。
BIM 工作流程
标高控制流程。
