数字化医用诊断X射线机(DR)参数
DR技术参数及要求
DR技术参数及要求DR技术（数字化放射技术）是一种将X射线转化为数字信号进行成像的技术。
它已经取代了传统的胶片成像技术，成为放射学诊断的主要工具之一、以下是DR技术的一些常见技术参数及要求。
1.分辨率：DR技术的分辨率是指系统能够区分的最小物体的大小。
通常以线对线对比度或点对点分辨率表示。
高分辨率有助于更准确地识别小的病灶或病变。
2.灵敏度：DR技术的灵敏度是指系统对X射线的响应程度。
灵敏度越高，系统对低剂量X射线的响应就越好，从而可以减少患者暴露于辐射的风险。
3.动态范围：DR技术的动态范围是指系统能够处理的亮度差异范围。
较大的动态范围可以更好地显示高亮度和低亮度区域的细节，从而提高图像的诊断能力。
4.噪声：DR技术的噪声是指图像中的随机变化。
较低的噪声有助于提高图像的质量和可读性。
5.曝光剂量：DR技术的曝光剂量是指患者在成像过程中暴露于X射线的剂量。
要求曝光剂量尽可能低，以减少患者的辐射风险。
6.成像速度：DR技术的成像速度是指从X射线暴露到图像显示所需的时间。
快速的成像速度可以提高工作效率，减少患者的不适感。
7.图像存储和传输：DR技术的图像存储和传输要求能够将数字图像保存在电子媒体上，并能够快速、安全地传输到其他地点进行远程诊断。
除了以上技术参数，DR技术还有一些其他的要求：1.设备可靠性：DR设备需要具备稳定可靠的性能，以确保图像的质量和准确性。
2.操作便捷性：DR设备应该易于操作，操作人员应该能够快速、准确地完成成像过程。
3.维护成本：DR设备的维护成本应该尽可能低，以降低设备的运营成本。
4.兼容性：DR设备应该能够与其他医疗设备和信息系统无缝集成，以方便医生的工作和信息的共享。
总结起来，DR技术的技术参数和要求包括分辨率、灵敏度、动态范围、噪声、曝光剂量、成像速度等方面的要求。
此外，设备的可靠性、操作便捷性、维护成本和兼容性也是DR技术的重要考虑因素。
这些技术参数和要求的不断改进和满足，将进一步提高DR技术的临床应用价值和诊断效果。
解读数字化X线摄影系统（DR）部分参数和指标
解读数字化X线摄影系统（DR）部分参数和指标解读数字化X线摄影系统（DR）部分参数和指标ZZF2008引进数字化X线摄影设备(DR)是放射科实现数字化的发展趋势，很多医院都在相继采购中。
在选择DR 时, 往往会听到众多厂家的扬长避短的宣传，会接触到很多的参数和指标。
我们应如何去认识和评定这些参数和指标，从这些参数和指标中分清哪些是重要的？哪些可忽略？这可能对大家买到一台称心如意的X 线摄影设备,提供一点帮助，而不至于被厂家的误导而走进误区：1：栅密度和栅比值是越大越好吗？本人接触到全国各地很多DR标书，其中发现一个奇怪问题: 标书中要求栅密度和栅比值是越大越好,笔者认为:这可能是受个别厂家的宣传和误导,认为栅密度和栅比值是越大越好。
其实大家都知道滤线栅有两种类型：一种是活动滤线栅；另一种是固定滤线栅。
在表1中列出几个主要影像厂家栅密度和栅比值，但我们从中看到两个现象，第一各厂家栅密度和栅比值是不一样的，第二活动滤线栅的栅密度值约是固定滤线栅的1/2还要多。
表1厂家PHILIPS GE SIEMENS类别活动固定固定栅密度N N:36 N:78 N:80栅比R R12 R12 R15各厂家在确认各自的栅密度和栅比值的同时，一般遵从如下三点：第一是考虑成本，而确定是采用活动滤线栅还是固定滤线栅。
第二要滤散乱射线理想值近似为零,保证噪声小、达到图像优质，第三在前两点基础上，曝光剂量还要尽可能小。
各厂家的栅密度和栅比值一旦确定，此栅密度和栅比值对该厂家来讲是最佳的。
所以引出一最新的概念：栅密度最佳值和栅比最佳值。
也就是说表1中的栅密度和栅比值对各厂家来说是最佳的。
有些同行认为栅密度和栅比值是越大越好,滤散乱射线效果越好，但忽略了栅密度值越大同时把有用的射线信号也滤掉了这一事实，导致平板探测器接收的射线信号少，导致图像差，弥补办法加大曝光剂量。
笔者认为：在栅密度和栅比值最佳值的相互比较中，栅密度和栅比值最佳值应越小越好。
数字化医用X射线摄影设备技术参数及要求
立式摄影架系统
7.1
驱动方式：电动
*7.2
智能跟踪方式：支持自动/手动
7.3
平板探测器垂直移动范围：1500mm
7.4
平板探测器中心距地面最下距离：≤450 mm
7.5
平板探测器旋转角度范围：-15°～+90°
*7.6
一键式完成卧/立位摄影自动停泊转换，转换完成时间≤9s
*7.7
具备运动控制盒可以近台控制立柱升降，限束器控制，探测器旋转，自动跟踪，探测器立、卧位自动复位功能
支持多种规则及非规则的分格方式
11.2
支持图文报告系统
*11.3
图像的存储方式：DVD/CD-R刻录，刻录时带有自动预览软件，可使刻录的图像在任一普通电脑上观看，并做简单的处理
备注
设备须包含适配UPS稳压电源及手动液压叉车（地牛）
7.8
优质PUR材质活动摄影床
7.9
原装进口三视野电离室
*8
无线遥控装置
8.1
通讯模式：红外载波通讯
*8.2
功能实现：胸片架升降、旋转运动控制、限束器铅叶、光野指示灯控制、立式/卧式位复位按键、对中、跟踪功能
9
图像采集工作站
9.1
计算机系统：Windows操作系统,内存:≥2G,硬盘:≥500G
9.2
10.2
计算机系统：Windows操作系统,内存:≥8G,硬盘:≥1T
10.3
显示器：≥19"液晶显示器
*10.4
可完成图像的拼接功能，如全脊柱显示、全下肢显示等
10.5
图象处理功能：窗宽/窗位、漫游、缩放、放大镜、区域缩放、镜像、翻页、裁剪、灰度对比度、反色、伪彩色、滤波、平滑、锐化、边缘检测等
大型数字化X光机(DR)技术参数
球管绕垂直轴旋转：+200°/ -135°或+150°/-150°
4.6
球管绕水平轴旋转：+120°/ -200°或+150°/-150°
4.7
具有照射野自动跟踪系统，升降胸片架定位时，拉杆式电位器定位球管与探测器中心同步对中。
5
立式升降胸片架
5.1
立柱高度≥200cm
5.2
探测器运动范围≥127cm
2
X光球管
2.1
功率≥78KW
2.2
阳极热容量≥300KHU
2.3
球管阳极旋转速度≥8000rpm
2.4
双焦点≤0.6mm（小焦点）/1.2mm（大焦点）
2.5
管电压范围：40-150KVP
3
高频逆变高压发生器
*3.1
输出功率≥50KW，最大管电流≥630mA
*3.2
高频≥100KHZ
3.3
输出电压：40-150KV
大型数字化X光机（DR）技术参数
序号
数字化X射线诊断设备技术规格
1
数字化平板探测器
1.1
探测器类型：非晶硅单元尺寸≤143um整板结构
*1.2
有效范围≥14”×17”检测矩阵≥700万像素
*1.3
动态范围≥14bit
1.4
曝光至图像的预示时间：≤5s
1.5
空间分辨率≥3.4LP/mm
1.6
自然冷却，无风冷、水冷等任何冷却装置
7.4
具备控制X线发生器、允许编辑、管理本地病人检查资料
7.5
根据不同检查部位设置默认的图像处理参数
7.6
可选择自动传图存档功能
7.7
可根据需要设置自动清盘的周期

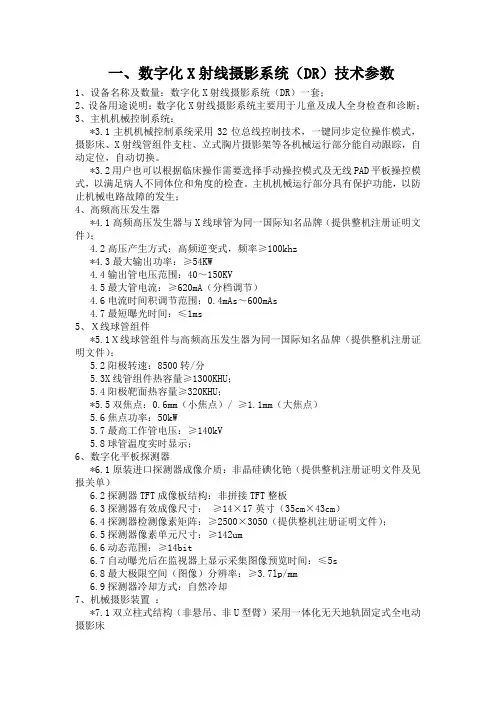

数字化X射线摄影系统DR技术参数
一、数字化X射线摄影系统（DR）技术参数1、设备名称及数量：数字化X射线摄影系统（DR）一套；2、设备用途说明：数字化X射线摄影系统主要用于儿童及成人全身检查和诊断；3、主机机械控制系统：*3.1主机机械控制系统采用32位总线控制技术，一键同步定位操作模式，摄影床、X射线管组件支柱、立式胸片摄影架等各机械运行部分能自动跟踪，自动定位，自动切换。
*3.2用户也可以根据临床操作需要选择手动操控模式及无线PAD平板操控模式，以满足病人不同体位和角度的检查。
主机机械运行部分具有保护功能，以防止机械电路故障的发生；4、高频高压发生器*4.1高频高压发生器与X线球管为同一国际知名品牌（提供整机注册证明文件）；4.2高压产生方式：高频逆变式，频率≥100khz*4.3最大输出功率：≥54KW4.4输出管电压范围：40～150KV4.5最大管电流：≥620mA（分档调节）4.6电流时间积调节范围：0.4mAs～600mAs4.7最短曝光时间：≤1ms5、Ｘ线球管组件*5.1Ｘ线球管组件与高频高压发生器为同一国际知名品牌（提供整机注册证明文件）；5.2阳极转速：8500转/分5.3X线管组件热容量≥1300KHU；5.4阳极靶面热容量≥320KHU；*5.5双焦点：0.6mm（小焦点）/ ≥1.1mm（大焦点）5.6焦点功率：50kW5.7最高工作管电压：≥140kV5.8球管温度实时显示；6、数字化平板探测器*6.1原装进口探测器成像介质：非晶硅碘化铯（提供整机注册证明文件及见报关单）6.2探测器TFT成像板结构：非拼接TFT整板6.3探测器有效成像尺寸：≥14×17英寸（35cm×43cm）6.4探测器检测像素矩阵：≥2500×3050（提供整机注册证明文件）；6.5探测器像素单元尺寸：≥142um6.6动态范围：≥14bit6.7自动曝光后在监视器上显示采集图像预览时间：≤5s6.8最大极限空间（图像）分辨率：≥3.7lp/mm6.9探测器冷却方式：自然冷却7、机械摄影装置：*7.1双立柱式结构（非悬吊、非U型臂）采用一体化无天地轨固定式全电动摄影床7.2床面为四方向浮动式7.3摄影床根据指令自动升降同步运动7.4床面尺寸:≥1900×600mm ；7.5摄影床自动升降范围：300 mm7.6滤线栅：18″×18″、密度200LP/inch、焦距1000mm；7.7脚触式控制运动，松脚踏板四向移动锁止。
大型数字化X光机(DR)技术参数
序号
数字化X射线诊断设备技术规格
1
数字化平板探测器
1.1
探测器类型：非晶硅单元尺寸≤143um整板结构
*1.2
有效范围≥14”×17”检测矩阵≥700万像素
*1.3
动态范围≥14bit
1.4
曝光至图像的预示时间：≤5s
1.5
空间分辨率≥3.4LP/mm
1.6
自然冷却，无风冷、水冷等任何冷却装置
7.12
标准DICOM3.0接口以及HL7标准，可以连接至PACS、HIS、RIS及激光照相机等DICOM接口的设备，具备图像传输功能
*8
提供“进”字产品整机注册证
备注：
1.
技术规格书中标注“*”号的为关键技术参数和配置，对这些关键技术参数和配置的负偏离将导致废标。
2.
其他技术规格如有5项以上负偏离将导致废标。
3.4
最大电流时间乘积≥630mAs
3.5
最短曝光时间≤1ms
3.6
人体器官程序摄影（APR）≥700种
3.7
预留计算机通信接口，可与数字系统集成
*4
悬吊支撑装置
4.1
升降钢圈式弹簧装置
4.2
3-D移动吊架自由垂直伸缩和平衡装置，手动或电磁制动
4.3
球管垂直运动≥150cm
4.4
纵向方向≥349cm，横向方向≥210cm
7.4
具备控制X线发生器、允许编辑、管理本地病人检查资料
7.5
根据不同检查部位设置默认的图像处理参数
7.6
可选择自动传图存档功能
7.7
可根据需要设置自动清盘的周期
7.8
可按胶片尺寸规格进行裁剪图像
多功能医用数字X射线摄影系统DR技术参数
多功能医用数字X射线摄影系统(DR)技术参数1平板探测器*1.1材料：非晶硅&碘化钝整版结构，直接生长TFT；12成像面积:433mm×355mm；13图像像素:2816X2304；14空间分辨率：⅛3.11p/mm；1.15灰阶:Λ∕D16bit;1.6冷却方式：自然冷却；1.7可单板插拔，一板多用。
2高压发生器2.1额定电压：380/400VAC；2.2摄影电压：40〜150kV,1kVstep；2.3曝光时间范围：ImS〜6300ms；2.4曝光管电流范围：IomA〜630mA；2.5mAs范围：0.5mAs〜630mAs;2.6工作频率：25kHz；2.7功率:50kW；*2.8须提供高压发生器Ro1IS认证证明文件复印件加盖公章。
3滤线栅3.1尺寸：18”*18"；3.2线对:2151∕inch;3.4物距：180cm o4曝光控制*4.IAEC自动曝光控制5束光器5.1固有滤过:1OmmA1o6摄片架5.1纵向行程：O〜1200mm；6.2开启式面板，方便探测器取放；7.3可旋转Bucky o7C型床7.1焦点到影像接受面的距离：1O〜12m；7.2床高：630÷5mm；7.3床面尺寸：2095mm×820mm,偏差±5%；7.4床面移动：纵向范围O〜840mm；7.5横向移动：O〜240mm；7.6片盒移动：纵向行程。
〜380mm；8.7球管立柱移动：纵向范围O〜1500mm；*7.8球管立柱自身回转角度：自转为+180°〜-180°且相隔90°处均能定位;床柱一体结构，最低安装环境要求，可旋转Bucky床面限位开关，防止床面倾斜;7.9加长的C形床轨道，便于特殊角度投照。
8图像采集工作站8.2保证能与现有HIS、R1S和PACS系统完全联接，正常使用；满足中文字节输入，具备DICoMWORK11ST,可自动/手动输入病人资料，已手动输入的病人资料可在WORK11ST列表中配对确认；8.3采用鼠标操作系统功能；8.4图像标记功能：注解、测量、技师编号、及检查时间标注等；8.5图像处理具有自动/半自动/手动三种方式，具有调节亮度、对比度调整、窗宽窗位调整、边缘增强等功能；8.6标准配置具有图像多频段后处理技术，可以根据各项器官部位自动后处理；8.7图像镜像、旋转功能：能提供水平和垂直图像镜像，逆时针90°/顺时针90旋转功能；8.8打印功能：标准D1COM打印通讯，可直接打印、协议打印；8.9软件支持单双板探测器控制模式；8.10软件支持DIC0M3.0MPPS功能；9.11软件支持工作清单档案汇入（EXCE1表格）；8.12软件支持影像保留不传送功能；*8.13软件支持直接进入紧急检查模式，方便急诊病人；8.14软件支持光盘刻录功能；8.15软件支持标准DICOM格式图像导入、导出功能；8.16传送后影像信息的修改、删除功能；8.17本机端影像的裁剪、遮挡功能；8.18软件支持双屏显示功能；8.19支持自动磁盘清理功能；8.21影像自动裁剪功能；8.22影像区域统计功能（计算选择区域内平均值与标准偏差值）；8.23影像区域强化对比功能（强化选择区域内的影像的对比度）；8.24标准程序化部位管理；8.25最优化快速影像预览功能（提升预览影像的速度）；9.26多账号登陆（有效管理用户的使用记录）；10.27分级授权登陆。
数字X射线成像系统(DR)技术参数及要求
数字X射线成像系统（DR）技术参数及要求一、用于全身各部位、体位及角度数字化摄片检查二、主要技术参数及要求2.1 探测器2.1.1 非直射型，针状碘化铯+大尺寸单CCD探测器2.1.2 有效采集区域面积≥43cm×43cm2.1.3 像素矩阵≥3K ×3K ，成像像素≥900万像素2.1.4 动态调整范围：14bit2.1.5 最小像素尺寸≤140微米2.1.6 3野电离室自动控制系统，600种自动器官程序摄影（APR）2.1.7半导体冷却方式2.1.8自动增益校正功能2.2 X线系统2.2.1 具备普通摄影、滤线器摄影、器官程序摄影及相应的AEC控制功能2.2.2 悬吊式机架结构（包括悬吊球管架、立柱探测器架、多功能平床）2.2.4 X线球管阳极热容量≥230KHU2.2.5 X线球管焦点尺寸：0.6mm/1.2mm2.2.6 缩光器可根据检查类型设置照射野2.2.7 球管及探测器运行可近台电动式操作，球管与探测器距离及拍片参数可触摸液晶屏控制；可自动转换成卧位。
2.2.8 球管与探测器具有自动跟踪、对中、定位等同步伺服功能2.2.9 具备一键定位功能2.2.10 球管移动范围：纵向移动≥190cm；垂直移动≥120cm2.2.11探测器竖直移动：移动范围380~1700mm，移动速度：≥45mm/s2.2.12探测器旋转：电动旋转，转动范围为0°～+90°2.2.13焦点与接收器输入屏间距：平床位SID：600mm～1150mm2.2.14焦点与接收器输入屏间距：立摄位SID：600mm～1800mm2.2.15 高压发生器2.2.15.1 额定功率≥50kW2.2.15.2 KV范围：40—150KV，精度1KV2.2.15.3 自动曝光功能及手动调节功能2.2.15.4 输出电流范围：25 - 600mA2.2.16 胸片架（包含探测器）2.2.16.1 胸片架升降可电动、手动或遥控控制2.2.16.2 胸片架电动式旋转或倾斜2.2.16.3 探测器活动范围：纵向移动其中心距离地面40 - 170cm2.2.16.4 探测器倾斜角度≥90°2.2.17 滤线栅2.2.17.1 固定式滤线栅2.2.17.2 栅格比：固定滤线栅≥8：12.2.17.3 栅密度：固定滤线栅≥70线/cm2.2.18 活动式摄影床2.2.18.1床面有效范围：2380 mm×656mm；床面高度：660mm2.2.18.2平床移动：水平横向移动，移动行程100mm ；水平纵向移动，移动行程800mm2.2.18.3 材料：碳纤维2.2.18.4 承重≥200Kg，床台下配有红外床面锁止装置2.3 图像采集/处理工作站2.3.1 独立图象控制工作台,含中文图象处理软件2.3.2 具备图象采集、打印、传输、阅片功能2.3.3 病理登记功能2.3.4 100M以太网接口2.3.5 兼容HL7、HIS、RIS、PACS、各大厂商激光相机接口2.3.6 计算机配置：奔腾酷睿处理器；内存≥2G,硬盘≥80G2.3.7 WINDOWS操作系统图像工作站2.3.8 患者信息查询功能2.3.9 自动图象后期处理功能2.3.10 主机具备各种标准接口,支持各种信息的双向传输、打印、查询2.3.11 配备≥19寸液晶显示器三、设备的质量要求及技术服务标准3.1 该设备为知名品牌，拥有自主知识产权，主要零部件为同一厂家生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字化医用诊断X射线机（DR）参数
1 设备用途说明：全身各部位立位和卧位摄影
2 设备主要构成：
★2.1 直接数字化平板探测器（原装进口）
★2.2 X光球管（原装进口）
★2.3 高频高压发生器及曝光控制系统（原装进口）★2.4 电离室：3视野AID（原装进口）
2.5 滤线栅
2.6 满足立、卧位检查需要的自动化机械床台系统2.7 专用图像采集/处理工作站
2.8 专用诊断报告工作站
3 技术参数及要求：
3.1 直接数字化平板探测器
★3.1.1 探测器介质：非晶硅或非晶硒
3.1.2 探测器结构：整板（非拼接板）
★3.1.3 探测器有效成像尺寸：≥14″×17″
★3.1.4 闪烁体像素间距：≤140um
★3.1.5 空间分辨率：≥3.5Lp/mm
3.1.6 有效像素：≥900万
3.1.7 自曝光至图像在监视器上显示的时间：≤3s 3.1.8整板感光单元保修≥3年
3.1.9具备安全防碰撞装置
3.2 进口X光球管
3.2.1 阳极热容量：≥200KHu
3.2.2 球管阳极旋转速度：≥2800转/分钟
3.2.3 焦点：0.6mm/1.2mm
3.2.4 阳极靶角：12度靶角
3.2.5 最大管电压：≥125kV
3.3 高压发生器及曝光控制系统
3.3.1 进口高频高压发生器
3.3.2 高频逆变频率：≥20KHZ
★3.3.3 输出功率：≥50KW
3.3.4 输入电源：380V 50HZ 三相电源
3.3.5 输出电压：40～150KV
3.3.6 最大输出电流：≥500mA
3.3.7 最短曝光时间：≤1ms
3.3.8 最大mAs：≥500mAs
3.3.9 摄影方式应包括：普通摄影，滤线器摄影，器官程序摄影(APR)，电离室自动曝光摄影(AEC)
3.3.10 应具备隔室控制台单独操作曝光
3.3.11 控制台有曝光参数单元化菜单可供选择
3.3.12 具有中文故障状态显示功能
3.4 摄影床台系统
3.4.1 采用多功能浮动床台，能满足各部位投照摄影临床需求
3.4.2 患者床运动范围：床面移动纵向行程≥±350mm，横向移动≥±
100mm。
3.4.3 配有床面锁止装置
★3.4.4 UC臂机架: 为保证系统稳定性，机架必须和图像采集系统为同一厂家制造
3.4.5 UC臂竖直运动行程≥450mm～1650mm
3.4.6 SID的移动范围≥1000～1800mm
3.4.7 UC臂旋转角度范围≥-30°～120°
3.4.8 球管旋转角度≥±90°
3.4.9 探测器旋转角度≥±35°
3.4.10管球与探测器有自动跟踪对准功能
3.5 进口滤线栅焦距：1.3 m，1.8m两种
3.6 图像采集/处理工作站系统硬件配置
3.6.1 基于WINDOWS XP操作系统的专业图像工作站
3.6.2 配置：PⅣ2.0G以上CPU
3.6.3 内存容量≥2G
3.6.4 硬盘≥160G以上
3.6.5 工作站液晶图像显示器：≥19 ″
3.7中文图像采集/处理工作站系统图像处理软件功能
3.7.1图像处理：图像左右翻转、上下翻转、逆时针旋转、顺时针旋转、窗宽窗位调节、图像放大、缩小、剪切、标记、处理还原、图像复制
3.7.2图像输出：支持激光打印机输出、支持激光相机输出、Dicom接口3.7.3其他功能：探测器校准程序、系统故障报错功能、Worklist模块3.8专用中文诊断报告工作站
3.8.1基于WINDOWS XP操作系统的专业图像工作站
3.8.2配置：奔腾双核 1.8G以上，硬盘80G以上，内存容量1G以上，19”以上液晶显示器
3.8.3具有检查状态查询\多种条件检索影像或诊断报告\疾病统计\综合查询\旋转\反色\影像缩放\局部放大\图像漫游\平滑\锐化\去噪\框大小显示\掩膜显示\灰度图点\灰度值测量\重新加载\标注\测量\显示灰度值或者窗宽窗位值调整影像比较\层叠显示序列图像\更改工具栏显示方式\缩略图显示与停靠\可按不同的影像模式对常规的图像处理按钮进行自定义定制。
WORkLIST模块，可实现本地或远程病历登记功能。
3.8.4自定义影像排版方式，DICOM3.0标准图像传输\接收\存贮\导入\图文数据压缩，支持激光打印机，支持任意分格激光相机打印输出和不同患者图像可打印在同一张胶片上
3.8.5自动生成诊断报告及报告留痕功能
3.8.6科室管理及数据备份功能
4 整套设备要求：
4.1 符合DICOM3.0 100M网络传输，并负责网络联接配套
4.2 可自由扩展登录工作站，完成胶片扫描、胶片打印、诊断报告书写与打印、病人信息刻录保持
4.3 配备UPS不间断电源
4.4整机工作条件：温度：10—30度，湿度：30—70%，电压：三相输入，380V 50Hz。
