063041510 港口规划与布置
港口规划与布置

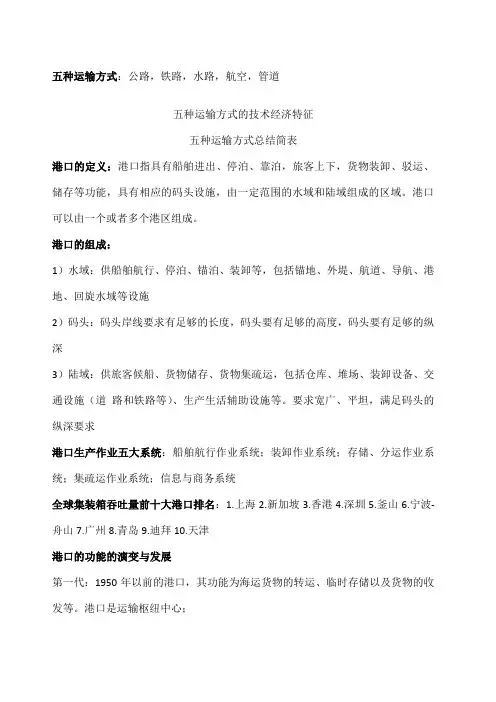

五种运输方式：公路，铁路，水路，航空，管道五种运输方式的技术经济特征五种运输方式总结简表港口的定义：港口指具有船舶进出、停泊、靠泊，旅客上下，货物装卸、驳运、储存等功能，具有相应的码头设施，由一定范围的水域和陆域组成的区域。
港口可以由一个或者多个港区组成。
港口的组成：1）水域：供船舶航行、停泊、锚泊、装卸等，包括锚地、外堤、航道、导航、港地、回旋水域等设施2）码头：码头岸线要求有足够的长度，码头要有足够的高度，码头要有足够的纵深3）陆域：供旅客候船、货物储存、货物集疏运，包括仓库、堆场、装卸设备、交通设施（道路和铁路等）、生产生活辅助设施等。
要求宽广、平坦，满足码头的纵深要求港口生产作业五大系统：船舶航行作业系统；装卸作业系统；存储、分运作业系统；集疏运作业系统；信息与商务系统全球集装箱吞吐量前十大港口排名：1.上海2.新加坡3.香港4.深圳5.釜山6.宁波-舟山7.广州8.青岛9.迪拜10.天津港口的功能的演变与发展第一代：1950年以前的港口，其功能为海运货物的转运、临时存储以及货物的收发等。
港口是运输枢纽中心；第二代：20世纪50-80年代的港口，又增加了使货物增值的工业、商业活动。
港口成为装卸和服务的中心；第三代：20世纪80年代以后，增添了运输、贸易的数据收集和处理等综合服务。
港口成为贸易的物流中心；第四代：21世纪初叶，发展策略是港航联盟与港际联盟，生产特性是整合性物流。
港口成为供应链的结点；船舶和港口的发展趋势：1、海运船舶发展趋势：船舶大型化、高速化、专业化、自动化，经营联盟化，运输干线化，运输服务一体化2、现代港口发展大型化趋势：深水化、高科技化、信息化网络化，向物流服务中心转化，现代港口与城市协调发展，普遍重视可持续发展全国沿海港口总体布局：海岸线：海岸线总计达33200公里，其中大陆海岸线长约18400公里，岛屿海岸线长约14000 公里，南京以下长江岸线长约800公里三个层次的港口布局：主要港口、地区性重要港口和一般港口?五大区域港口布局：环渤海港口群，长江三角洲港口群，珠江三角洲港口群，东南沿海港口群，西南沿海港口群。
06304-港口规划与布置
课程代码：06304 港口规划与布置课程自学辅导材料内部教学使用目录第一部分自学指导第1章：绪论 (1)第2章：港口营运与船舶 (2)第3章：港口规划调查及分析 (3)第4章：码头及码头平面设计 (4)第5章：水域及外堤布置 (6)第6章：港口陆域设施 (7)第7章：港口发展规划 (8)第8章：港口环境评估及环境保护 (9)第9章：河港特点 (10)第二部分复习思考题一．名词解释题 (12)二．判断题 (12)三．填空题 (18)四．单选题 (22)五．简答题 (34)六．论述题 (35)七．计算题 (36)第三部分参考答案一．名词解释题 (41)二．判断题 (43)三．填空题 (44)四．单选题 (47)五．简答题 (48)六．论述题 (54)七．计算题 (59)第一部分自学指导第1章：绪论一．主要内容1．运输系统和国际贸易的重要组成部分——港口（1）现代交通运输系统（2）港口的功能2．港及港的组成（1）港口组成（2）港口概念（3）港口五大作业系统3．港口分类（1）港口分类二．重点1．运输系统和国际贸易的重要组成部分——港口（1）现代交通运输系统2．港及港的组成（1）港口组成（2）港口概念（3）港口五大作业系统3．港口分类（1）港口分类三．难点1．判断实际港口所属类型；2．理解港口五大作业系统内容。
第2章：港口营运与船舶一．主要内容1．货物及其在港内的作业方式（1）货种与装运方式（2）港口统计货物品种分类（3）货物在港内作业方式2．港口腹地、港口吞吐量（1）港口腹地（2）港口吞吐量、通过能力（3）吞吐量调查、预测3．船舶（1）概述（2）船舶尺度（3）船舶吨位（4）集装箱船（5）杂货船、散货船、油船（6）船舶营运4．设计船型、船舶尺度参考数据（1）设计船型分类二．重点1．货物及其在港内的作业方式（1）货种分类（2）货物在港内作业方式2．港口腹地、港口吞吐量（1）港口腹地概念、划分和分类（2）吞吐量、自然吨和通过能力的概念（3）吞吐量预测方法3．船舶（1）船舶尺度（2）船舶吨位及各种吨位关系（3）各种船型特点（4）船舶营运方式4．设计船型、船舶尺度参考数据（1）设计船型分类三．难点1．应用港内作业方式判断操作过程；2．应用实例计算港口腹地；3. 区别港口吞吐量和通过能力。
《港口规划与布置》

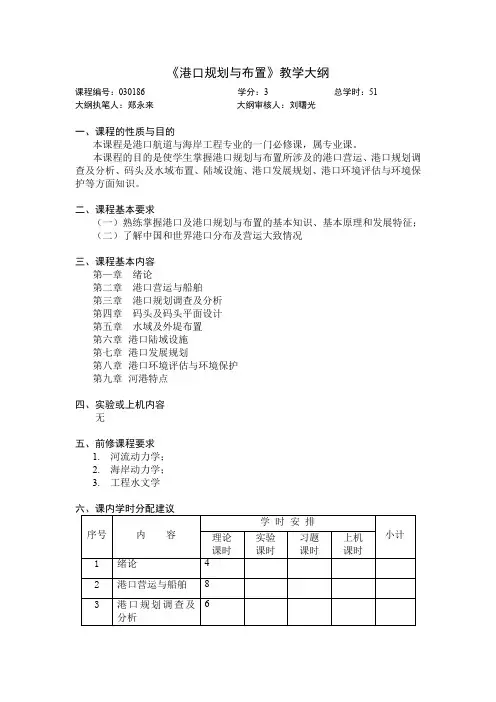

《港口规划与布置》教学大纲
课程编号：030186 学分：3 总学时：51
大纲执笔人：郑永来大纲审核人：刘曙光
一、课程的性质与目的
本课程是港口航道与海岸工程专业的一门必修课，属专业课。
本课程的目的是使学生掌握港口规划与布置所涉及的港口营运、港口规划调查及分析、码头及水域布置、陆域设施、港口发展规划、港口环境评估与环境保护等方面知识。
二、课程基本要求
（一）熟练掌握港口及港口规划与布置的基本知识、基本原理和发展特征；
（二）了解中国和世界港口分布及营运大致情况
三、课程基本内容
第—章绪论
第二章港口营运与船舶
第三章港口规划调查及分析
第四章码头及码头平面设计
第五章水域及外堤布置
第六章港口陆域设施
第七章港口发展规划
第八章港口环境评估与环境保护
第九章河港特点
四、实验或上机内容
无
五、前修课程要求
1.河流动力学；
2.海岸动力学；
3.工程水文学
七、教材与参考书
《港口规划与布置》，洪承礼主编，人民交通出版社（第二版），1999年10月。

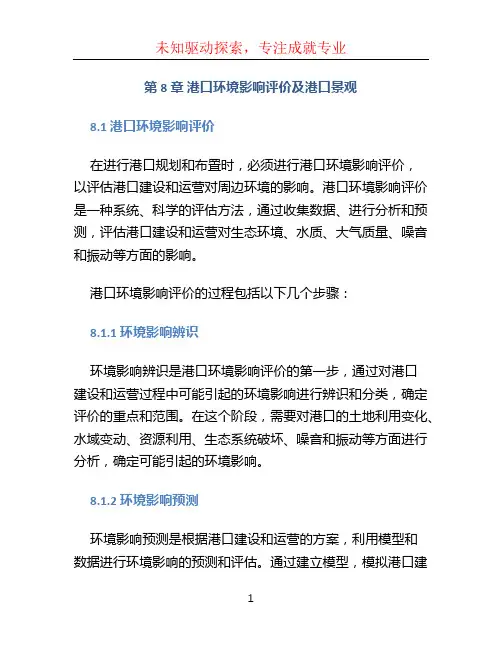

《港口规划与布置》(第三版)第8章 港口环境影响评价及港口景观
第8章港口环境影响评价及港口景观8.1 港口环境影响评价在进行港口规划和布置时，必须进行港口环境影响评价，以评估港口建设和运营对周边环境的影响。
港口环境影响评价是一种系统、科学的评估方法，通过收集数据、进行分析和预测，评估港口建设和运营对生态环境、水质、大气质量、噪音和振动等方面的影响。
港口环境影响评价的过程包括以下几个步骤：8.1.1 环境影响辨识环境影响辨识是港口环境影响评价的第一步，通过对港口建设和运营过程中可能引起的环境影响进行辨识和分类，确定评价的重点和范围。
在这个阶段，需要对港口的土地利用变化、水域变动、资源利用、生态系统破坏、噪音和振动等方面进行分析，确定可能引起的环境影响。
8.1.2 环境影响预测环境影响预测是根据港口建设和运营的方案，利用模型和数据进行环境影响的预测和评估。
通过建立模型，模拟港口建设和运营对生态环境、水质、大气质量、噪音和振动等方面的影响，预测可能出现的环境问题，并对其进行评估。
8.1.3 环境影响评价环境影响评价是根据环境影响预测的结果，对港口建设和运营对环境的影响进行综合评价。
评价的内容包括环境影响的程度、范围、时空分布和持续时间等。
评价的结果将为港口规划和布置提供科学的依据，以减少和管理环境影响，保护生态环境。
8.1.4 环境影响管理环境影响管理是在港口建设和运营过程中，采取措施减少和管理环境影响的过程。
根据环境影响评价的结果，制定相应的管理措施，包括技术控制措施、管理措施和监测和评估措施等，以保护环境、确保港口建设和运营的可持续性。
8.2 港口景观港口景观是指港口区域的自然和人文景物的总体表现，包括港口设施、建筑物、绿化、水域等方面的景观。
港口景观对港口建设和运营的形象、环境和社会效益都具有重要影响。
8.2.1 港口景观规划港口景观规划是在港口规划过程中，对港口景观进行规划的过程。
通过对港口区域的自然和人文景物进行调查和分析，确定港口景观的特点和潜在问题，并制定相应的规划措施。
(完整版)港口规划与布置总结
港口规划与布置总结第一章一. 港口概念：1，按功能——水陆交通的枢纽，水陆联运的咽喉；是水路运输工具的衔接点和货物，旅客的集散地。
2，按工程内容——是各种工程建筑物（水工，房建，铁路，道路，桥梁和给排水等），设备以及信息基础设施所组成的综合体，而港口水工建筑物是这个综合体的主要组成部分。
二. 要求：船舶的安全停靠与航行；要满足旅客的上下船和停船；货物的装卸与存放；车辆机械的运行；供水供电等辅助设施。
三． 组成： 1.港口水域2.码头3.陆域设施 。
⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎩⎨⎧→⎪⎩⎪⎨⎧→信息与商务系统集输运作业系统存储分运作业系统装卸作业系统陆域高度足够长度足够要求：岸线水域平稳水深足够水域宽广要求：水域航行作业系统四：系统组成：五．分类：1：按功能用途分类：商港，渔港，工业港，军港，旅游港。
2：按地理位置分类：海港，河口港，河港，运河刚。
第二章一 货物分类：件杂货 干散货 液体货二 作业方式：1.操作过程：是根据一定装卸工艺完成一次货物的搬运作业过程。
2.装卸过程：货物从进港到出港所进行的全部作业过程，有一个或多个操作过程所组成。
3.操作量：经过操作过程的货物数量，是反映装卸工作量得主要指标。
4.装卸量：货物从进港到出港，不管经过多少次操作，只算一吨装卸量。
（自然吨）三港口腹地：是指那些有物资（或旅客）经过某港运输的地区。
按运输性质腹地可分类为：直接腹地和中转腹地（间接腹地）四吞吐量：一年间经由水运输出，输入港区并经过装卸作业的货物总量。
通过能力：一年间在既定的设备条件下，按合理的操作过程，先进的装卸工艺，和生产组织所允许通过的货物量。
（计量为货物的自然顿）五预测吞吐量方法：1，时间序列法2，概率分析法3，因果分析六船舶尺度: 一：船型尺度（船舶性能计算和研究）：1 垂线间长2 型宽3 型深4 型吃水二：实际尺度（结构尺度）：1 全长2 全宽3 满载吃水——在中横剖面上，满载吃水线与中龙骨底面的垂直距离七船舶吨位一：容积吨位：1 总吨位（GT）——表明商船尺度大小2 净吨位（NT）——计费标准二：质量吨位：1 排水量——指船舶在某一吃水时包括装载物的总重量2 载重总吨位——1.总载重量=满载排水量—空载排水量2.净载重量八设计船型：是综合某一吨位级船舶资料而确定的组合数据第三章一气象条件对港口的影响：1 港口平面布置2 施工：打桩，疏浚3 营运二海象条件：1 泊位 2 航道3防波堤第四章一码头分类：一按功能：1从货物种类和包装形式：1杂货集装箱2 多用途专用2 从贸易或商务上：1 外贸2 内贸3 从隶属关系上分类：——货主码头公用通用4 从客运——货运或客运二按平面布置形式：1 顺岸式：优点——对沙流流态影响小缺点——占用岸线长2 突堤式：优点——占用岸线短缺点——对流态影响大，占用河道水域多3 控入式：泥沙淤积4 沿防波堤内测布置5 岛式布置及栈道布置——适于深水泊位二 S =Q/Pt=码头年作业量/一个泊位年通过能力泊位通过能力影响因素：1——运营天数2——装卸效率3——日工作时4——泊位利用率三 减少船舶在岗时间：1——统一管理的泊位组2——提高装卸效率3——新增港口能力时机选择4——四 线岸场作用——加速车船周转，提高通过能力五 码头前沿高程：1 有掩护：1——设计高水位+（1.0-1.5）2——校核高水位+（0-1.0）2 开敞：∆+++=h HWL E 0η第五章一 港口水域：航道，转头水域，制动水域，过驳水转水作业和停泊的锚地水域以及港池码头前水域等。
港口规划与布置教案
港口规划与布置教案1．教学目的本课程是港口航道与海岸工程专业学生的一门必修专业课，本课程的任务是使学生通过学习本课程系统掌握海港港口的组成和分类、港口陆域和水域的组成及总体规划与布置、码头组成与分类、泊位数的确定、各类装卸工艺流程等。
了解港口选址、环境评估方法、河港的选址及规划与布置。
为将来从事港口、码头建设等工作奠定理论基础。
2．课程性质本课程为港口航道与海岸工程专业的专业必修课。
先修课程为《水力学》、《土木工程制图》、《河流动力学》、《港口装卸机械》。
3．教学对象港口航道与海岸工程专业（含国际土木工程管理方向）的本科学生。
4．授课方式课堂讲授、多媒体教学、课堂讨论等。
5．考核方式闭卷笔试、考查；总成绩评定中，辅以平时课堂表现及作业完成情况结合考核。
6．相关课程先修课程为《水力学》、《土木工程制图》、《河流动力学》、《港口装卸机械》，后续课程有《港口水工建筑物》、《渠化工程》、《水运工程施工》、《施工组织与概预算》等。
7．课程总学时26个学时，具体分配详见教案实施。
8．选用教材《港口规划与布置》，洪承礼主编，人民交通出版社，19999．主要参考书[1]《港口规划与布置》，洪承礼主编，人民交通出版社，1995[2]《海港总平面设计规范》，中交水运规划设计院等主编，人民交通出版社，北京，1999港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施课后任务。
港口规划与码头布置
海港港内锚地供船舶避风停泊,等候靠岸及离港, 海港港内锚地供船舶避风停泊 , 等候靠岸及离港 , 进行水上由船转船的货 物装卸. 物装卸. 为了保证船舶安全停泊及装卸,港内水域要求稳静. 为了保证船舶安全停泊及装卸 , 港内水域要求稳静 . 在天然掩护不足的地 点修建海港,需建造防波堤, 点修建海港,需建造防波堤,以满足泊稳要求
几个概念
工业港:指为临近江河湖海的大型工矿企业直接运输 工业港: 原材料及输出制成品而设置的港口. 原材料及输出制成品而设置的港口.如宝山钢铁总厂码 头等. 头等. 散货港:指专门装卸大宗矿石,煤炭,粮食和砂石料 散货港:指专门装卸大宗矿石,煤炭, 等散货的港口.专门装卸煤炭的专业港称煤港. 等散货的港口.专门装卸煤炭的专业港称煤港.这类港 口一般都配置大型专门装卸设备,效率高,成本低. 口一般都配置大型专门装卸设备,效率高,成本低. 油港:指专门装卸原油或成品油的港口.一般由以下 油港:指专门装卸原油或成品油的港口. 几部分组成:靠,系船设备;水上或水下输油管线和输 几部分组成: 系船设备; 油臂;油库,泵房和管线系统;加温设备;消防设备; 油臂;油库,泵房和管线系统;加温设备;消防设备; 污水处理场地和设施等.为了防止污染和安全起见, 污水处理场地和设施等.为了防止污染和安全起见,油 港距离城镇, 港距离城镇,一般港口和其它固定建筑物都要有一定的 安全距离,通常以布置在其下游,下风向为宜. 安全距离,通常以布置在其下游,下风向为宜.
港口的组成
港口由水域和陆域两大部分组戊. 港口由水域和陆域两大部分组戊. 水域包括进港航道,港池和锚地. 水域包括进港航道,港池和锚地.天然掩护条 件较差的海港须建造防波堤.水域是供船舶航行, 件较差的海港须建造防波堤.水域是供船舶航行, 运转,锚泊和停泊装卸之用, 运转,锚泊和停泊装卸之用,要求有适当的深度 和面积,水流平缓,水面稳静. 和面积,水流平缓,水面稳静. 陆域岸边建有码头,岸上设港口,堆场, 陆域岸边建有码头,岸上设港口,堆场,港区 铁路和道路,并配有装卸和运输机械, 铁路和道路,并配有装卸和运输机械,以及其它 各种辅助设施和生活设施.陆域是供旅客集散, 各种辅助设施和生活设施.陆域是供旅客集散, 贷物装卸,货物堆存和转载之用, 贷物装卸,货物堆存和转载之用,要求有适当的 高程,岸线长度和纵深. 高程,岸线长度和纵深.
港口规划与布置
港口规划与布置港口规划与布置港口是国家经济发展的重要基础设施，为货物流通、连接陆上与海上交通、促进贸易以及其他经济活动提供了基础性支撑。
港口规划与布置是港口建设过程中的关键性环节，在合理规划和科学建设的情况下，更好地依托港口实现经济发展的目标。
一、港口规划的定义港口规划是为保障港口安全、经济运行顺畅、流程高效实现各项任务，对港口开发和运营过程中的各个方面进行系统评估和预测的过程。
港口规划通常包括港口规划、港口建设、港口管理等方面，涵盖的内容非常广泛。
港口规划主要着眼点在未来的发展方向，其对于实现港口持续、高效发展具有非常重要的作用。
港口规划需要结合国家的发展战略和目标，制定适合的布局和管理方案。
港口规划涉及的方面包括范围和类型，设施与设备、维护保养、能源消耗等方面。
港口规划的准确性和预测性，将直接关系到为国家经济作出贡献的能力。
二、港口规划的特点港口规划具有以下特点：1. 港口规划的长期性，其规划目标、布局设计和建设规划需要具有稳定性和长性；2. 港口规划的全局性，其布置范围不仅需要考虑单个港口的发展，更需要与整个国家大区域的发展相整合；3. 港口规划的立体化，其不仅涉及到港口本体建设规划，更需要考虑到其在物流与交通等方面所扮演的角色。
为了保障港口规划的实现和长期稳定，需要在规划过程中着重考虑现实政治、经济和市场环境，研究投资需求和建设过程中的技术问题，考虑可持续性发展，确保港口的运行效率和安全性。
三、港口规划的布置港口规划的布置是包含多个重要环节的。
下面将重点分析港口规划布置的几个环节：1.港口规划的选择与界定港口规划的选择与界定是制定港口规划的基础。
为了制定科学的港口规划，必须先发现或界定一个最优的港口选址点。
在港口选址确定后，应准备港口规划的特殊地图，该地图通常包括相关的水文、地形、地质、海水流量、海岸线、码头等特殊线路和地区以及任何其他相关信息，从而有助于确切指导港口规划的设计和开发。
2.港口规划的需求与评价根据需求和评价来确定港口将用于什么类型的货物（产业结构）及其运输的方式是非常重要的步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015年10月高等教育自学考试《港口规划与布置》试题
课程代码：06304
一、单项选择题
1．港口生产作业系统中港口堆场属于
A．装卸作业系统B．存储分运作业系统
C．船舶航行作业系统D．集疏运作业系统
2．按地理位置分，长沙港属于
A．海港B．河口港C．河港D．运河港
3．四川货物在上海港由江船装至海船后，再运往大连，则四川是上海港的A．前方腹地B．直接腹地C．核心腹地D．中转腹地
4．船舶吨位的符号中，代表载重吨位的是
A．GT B．NT C．DT D．DWT
5．按货种与装运方式，下列属于件杂货的是
A．煤炭B．袋装粮食C．石油D．散装谷物
6．关于风对船舶的作用力，不正确的是
A．风速越大，对船舶的作用力越大
B．横风对船的作用力大于顺风对船的作用力
C．压载条件下的船舶所受的风作用力比满载条件—卜小
D．航道轴线和码头方位应尽可能与强风向、常风向成较小的角度
7．能适应多种类型货物装卸的码头是
A．通用码头B．件杂货码头C．集装箱码头D．散货码头
8．集装箱码头中，集装箱装卸桥通常位于
A．集装箱堆场B．拆装箱库
C．货运站D．码头前沿作业地带
9．按照海域的使用功能和保护目标不同，可将海水水质分为四类，海滨浴场属于A．第一类B．第二类
C．第三类D．第四类
10．现代港口为取得各系统配合生产，在设施通过能力配备上应满足的不等式是A．P(集疏)≥之P(库场)≥P(装卸)≥P(航行)
B．P(库场)≥P(集疏)≥P(装卸)≥P(航行)
C．P(装卸)≥P(库场)≥P(集疏)≥P(航行)
D．P(航行)≥P(库场)≥P(装卸)≥P(集疏)
11．机车在车场内的通行线是
A．到达线B．编组线
C．集回线D．机车行走线
12．用以引导远处船舶接近港口，或用以指示礁石、浅滩等危及航行的障碍物的是A．浮标B．导标
C．灯塔D．灯标
13．专业码头或停靠班轮为主的码头常采用的模型是
A．M/M/S模型B．M/E b/S模型
C．E2/E2/S模型D．M/E2/S模型
14．在潮汐河口地带，以海洋水文情势为主的是
A．感潮河段B．制约河段
C．滨海段D．上游河段
15．典型的双向航道宽度约为设计船型船宽的
A．5倍B．6倍C．7倍D．8倍
二、多项选择题
16．常用的港口吞吐量定量预测分析方法有
A．时间序列法B．概率分析法C．因果分析法
D．动态预测法E．组合预测法
17．河港斜坡式码头的装卸工艺系统有
A．皮带车系统B．缆车系统C．浮式起重机系统
D．汽车下河系统E．皮带机系统
18．按照海域的使用功能和保护目标不同，可将海水水质分为四类，属于第三类的有A．一般工业用水区B．海上自然保护区C．海滨浴场
D．滨海风景旅游区E．海洋开发作业区
19．属于集装箱堆场作业机械的有
A．集装箱装卸桥B．集装箱牵引车C．龙门吊
D．跨运车E．集装箱叉车
20．船型尺度包括
A．垂线间长B．型宽C．型深
D．全长E．型吃水
三、填空题
21．港口陆域设施包括、、给排水、供电以及为港口正常营运所需各种设施。
22．港口铁路按其组成的各部分配列的位置，可分为、和混合式三类。
23．影响港口建设和营运的海象因素主要有、和近岸海流。
24．码头规模包含和两个指标。
25．外堤是、和导流堤的总称。
26．计算吞吐量时，货物由水转陆时，或陆转水时，1t装卸量计为吞吐量，当货物水转水时，1t装卸量计为吞吐量。
27．船舶的主要尺度有船长、、和吃水。
28．河港装卸工艺有、、斜坡式码头装饰工艺等三种基本形式。
29．港口规划按时间系列可区分为、和近期实施计划。
30．游艇坡道上岸方式分为和两种。
四、简答题
31．腹地如何分类?腹地与港口的发展关系如何?
32．请问我国常用的锚地有哪些?
33．为什么在河口地区易形成大型港口?
34．简述码头装卸作业地带的组成及其功能。
五、计算题
35．某港区拟新建件杂货泊位，预测件杂货年货运量为80万t，货物均放在堆场，库场营运天数365天，库场不平衡系数1.5，平均堆存期5天，单位有效面积的货物堆存量均取2.0t/m2，库场总面积利用率为70％，试求：
(1)堆场所需容量(取整数)；
(2)堆场总面积(取整数)。
36．某港区连续设置5个泊位，设计船型尺寸为：设计船长×宽×满载吃水＝42m×8.1m×3.2m，其中布置间隔为8m。
其设计高水位为4.03m(设计超高值取1.0m)，校核高水位5.13m(超高值取0.5m)。
求：
(1)泊位总长度和泊位宽度；
(2)码头前沿高程。
