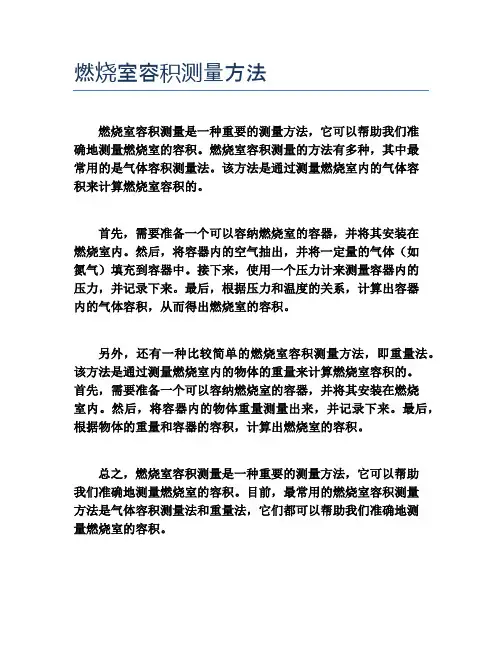

燃烧室容积测量方法
燃烧室容积测量方法
燃烧室容积测量是一种重要的测量方法，它可以帮助我们准
确地测量燃烧室的容积。
燃烧室容积测量的方法有多种，其中最
常用的是气体容积测量法。
该方法是通过测量燃烧室内的气体容
积来计算燃烧室容积的。
首先，需要准备一个可以容纳燃烧室的容器，并将其安装在
燃烧室内。
然后，将容器内的空气抽出，并将一定量的气体（如
氮气）填充到容器中。
接下来，使用一个压力计来测量容器内的
压力，并记录下来。
最后，根据压力和温度的关系，计算出容器
内的气体容积，从而得出燃烧室的容积。
另外，还有一种比较简单的燃烧室容积测量方法，即重量法。
该方法是通过测量燃烧室内的物体的重量来计算燃烧室容积的。
首先，需要准备一个可以容纳燃烧室的容器，并将其安装在燃烧
室内。
然后，将容器内的物体重量测量出来，并记录下来。
最后，根据物体的重量和容器的容积，计算出燃烧室的容积。
总之，燃烧室容积测量是一种重要的测量方法，它可以帮助
我们准确地测量燃烧室的容积。
目前，最常用的燃烧室容积测量
方法是气体容积测量法和重量法，它们都可以帮助我们准确地测
量燃烧室的容积。
国内汽油燃烧实验报告(3篇)
第1篇一、实验目的1. 了解汽油燃烧的基本原理及影响因素。
2. 分析国内汽油燃烧过程中的主要问题及解决方法。
3. 掌握汽油燃烧实验的基本步骤和数据处理方法。
二、实验原理汽油燃烧实验是研究汽油在发动机内燃烧过程的重要手段。
实验通过改变汽油的喷射压力、喷射角度、喷射量等参数，研究汽油在发动机内的燃烧特性，为发动机设计、优化和改进提供理论依据。
三、实验器材1. 发动机实验台架2. 汽油喷射器3. 气缸压力传感器4. 燃油流量计5. 数据采集与分析系统6. 空气流量计7. 汽油样品8. 温度计9. 热电偶10. 氧传感器四、实验步骤1. 实验准备（1）将发动机实验台架安装好，连接好相关传感器和仪器。
（2）将汽油样品倒入油箱，调整好喷射压力、喷射角度和喷射量等参数。
（3）将发动机预热至正常工作温度。
2. 实验过程（1）调整汽油喷射器的喷射压力、喷射角度和喷射量，分别进行不同工况下的实验。
（2）记录气缸压力、燃油流量、空气流量、温度、热电偶和氧传感器等数据。
（3）对实验数据进行采集和分析。
3. 实验结束（1）关闭发动机，整理实验器材。
（2）将实验数据整理成表格，进行统计分析。
五、实验结果与分析1. 汽油喷射压力对燃烧的影响实验结果表明，随着汽油喷射压力的增加，燃烧速度和燃烧效率逐渐提高。
当喷射压力超过一定值后，燃烧速度和燃烧效率趋于稳定。
2. 汽油喷射角度对燃烧的影响实验结果表明，汽油喷射角度对燃烧有显著影响。
当喷射角度为90°时，燃烧速度和燃烧效率较高。
随着喷射角度的增大或减小，燃烧速度和燃烧效率逐渐降低。
3. 汽油喷射量对燃烧的影响实验结果表明，随着汽油喷射量的增加，燃烧速度和燃烧效率逐渐提高。
当喷射量超过一定值后，燃烧速度和燃烧效率趋于稳定。
4. 氧传感器数据分析实验结果表明，氧传感器数据可以反映汽油燃烧过程中的氧气浓度变化。
当氧气浓度较高时，燃烧充分；当氧气浓度较低时，燃烧不完全。
六、结论1. 汽油喷射压力、喷射角度和喷射量对汽油燃烧有显著影响。
adn基发动机燃烧室co组分实验测量
adn基发动机燃烧室co组分实验测量摘要:本文研究了基于DN基发动机燃烧室CO组分实验测量的结果。
使用新型色谱仪，通过实验对两种气体组成（CO和O2）进行了检测，以确定燃烧室的CO组成是否达到国际标准。
结果表明，DN基发动机的CO组成高于实验参考标准，表明DN基发动机需要进行改进以满足安全要求。
关键词： DN基发动机， CO组成，色谱仪，燃烧室，国际标准正文：本文研究了DN基发动机燃烧室CO组分实验测量的结果。
DN基发动机是一种常见的内燃机，其在内部燃烧过程中产生的排放会产生不良的环境影响。
为了确保DN基发动机的可持续性，需要对其燃烧室的CO组成进行实验测量。
为了能够检测DN基发动机燃烧室CO组成，采用了新型色谱仪，以测量DN基发动机燃烧室内CO和O2的气体组成。
实验过程中，采用分析定律，将混合气体进行快速分离，以测量各气体组成。
实验结果表明，DN基发动机燃烧室的CO组成高于实验参考标准，表明DN基发动机需要进行改进以满足安全要求。
同时，根据实验结果，可以提出改进策略，如增加燃烧室的空气适度量，以改善空气吸入条件，从而降低燃烧室的CO排放量。
本文介绍了DN基发动机燃烧室CO组成实验测量的结果，并分析了原因和改进措施。
实验结果表明，DN基发动机需要进行改进，以满足安全要求，从而提升其可持续性。
DN基发动机燃烧室CO组成的实验测量对于确保DN基发动机的可持续性具有重要意义。
应用此实验技术，可以有效确认DN基发动机是否达到国际标准，并可以准确地评估其燃烧室中CO组成的水平。
此外，该实验可以帮助改善DN基发动机的可持续性。
如果发现DN基发动机的CO排放超出国际标准，则可以根据实验结果，提出相应的改进策略，如增加燃烧室的空气适度量，以改善空气吸入条件，从而降低燃烧室的CO排放量。
此外，此实验技术不仅可以应用于DN基发动机，而且也可以应用于其他各种内燃机。
使用此实验技术，可以有效地确定内燃机的CO组成情况，从而评估其燃烧室的可持续性，并为改善内燃机的环境排放提供重要参考。
发动机燃烧综合实验
《发动机燃烧传热综合实验》实验指导书发动机传热实验室2006年3月实验一 二氧化碳P-V-T 关系测定及临界状态观测实验Experiment of CO 2一、实验目的1、解CO 2临界状态的观测方法，增加对临界状态概念的感性认识；2、加深对课堂所讲的有关工质的热力状态、凝结、汽化、饱和状态等基本概念的理解；3、掌握CO 2的p-v-T 关系测定方法，学会用实验测定实际气体状态变化规律方法及技巧；4、学会活塞式压力计、恒温器等部分热工仪器的正确使用方法。
二、实验内容本实验内容包括以下三个部分：1、测定CO 2的p-v-T 关系，在p-v 图上画出低于临界温度（20=t ℃）、临界温度（1.31=t ℃）及高于临界温度（50=t ℃）的三条等温线，并与标准实验曲线及理论计算值相比较，分析产生差异的原因；2、测定CO 2在低于临界温度时（=t 20℃、25℃及27℃）饱和温度与饱和压力的关系；3、观测临界现象1）临界状态附近气液两相分界模糊的现象； 2）气液整体相变现象； 3）测定CO 2的ct 、cp 、cv 等临界参数，并将实验所得的cv 值与由理想气体状态方程及范德瓦尔方程所得的理论值相比较，简述产生差异的原因。
三、实验原理简单可压系统处于平衡状态时，其状态参数压力p 、比容v 、温度T 之间存在着确定的关系，即状态方程为0),,(=T v p F（1） 或),(T v f p =（2）当保持T 不变时测定比容与压力的对应数值，可获得到等温线数据，从而可作出P-V 图。
在低于临界温度时，实际气体的等温线有气液相变的直线段，而理想气体的等温线是正双曲线，任何时候也不会出现直线段。
只有在临界温度以上，实际气体的等温线才逐渐接近理想气体的等温线。
所以理想气体的理论不能解释实际气体的气液两相转变及临界状态。
CO 2的临界压力为bar p c 87.73=，临界温度为1.31=C t ℃。
在低于临界温度时，等温线出现气液相变的直线段，如图1所示。
汽车发动机实验报告
汽车发动机实验报告汽车发动机实验报告引言：汽车发动机作为汽车的核心部件，对于汽车的性能和可靠性起着至关重要的作用。
为了更好地理解汽车发动机的工作原理和性能特点，我们进行了一系列的实验研究。
本报告将详细介绍我们的实验过程、结果和结论。
实验一：燃烧室温度的测量在这个实验中，我们使用了热电偶传感器来测量汽车发动机燃烧室的温度。
通过将热电偶传感器插入燃烧室内，我们可以准确地测量到燃烧室内的温度变化。
实验结果显示，随着发动机负荷的增加，燃烧室温度也相应上升。
这是因为更多的燃料被喷入燃烧室，燃烧产生的热量增加。
实验二：排气温度的测量在这个实验中，我们使用了红外线测温仪来测量汽车发动机排气管的温度。
通过将红外线测温仪对准排气管，我们可以非接触地测量到排气温度。
实验结果显示，排气温度随着发动机负荷的增加而上升。
这是因为更多的燃料燃烧产生的热量被排出。
实验三：发动机功率输出的测量在这个实验中，我们使用了功率测量仪来测量汽车发动机的功率输出。
通过将功率测量仪与发动机连接，并记录测量结果，我们可以准确地得到发动机的功率输出。
实验结果显示，随着发动机负荷的增加，发动机的功率输出也相应增加。
这是因为更多的燃料被燃烧，发动机的工作效率提高。
实验四：发动机燃油消耗量的测量在这个实验中，我们通过记录发动机运行时的燃油消耗量来测量发动机的燃油经济性。
实验结果显示，发动机的燃油消耗量随着负荷的增加而增加。
这是因为更多的燃料被喷入燃烧室，燃烧产生的能量被转化为发动机的功率输出，而非被用于行驶。
结论：通过以上实验，我们得出了以下结论：1. 汽车发动机的燃烧室温度和排气温度随着发动机负荷的增加而上升。
2. 汽车发动机的功率输出随着发动机负荷的增加而增加。
3. 汽车发动机的燃油消耗量随着发动机负荷的增加而增加。
这些结论对于我们更好地理解汽车发动机的工作原理和性能特点具有重要意义。
在今后的汽车设计和制造中，我们可以根据这些结论来优化发动机的设计，提高燃油经济性和性能表现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一发动机燃烧室测量与绘制
一、实验目的
1.认识发动机燃烧室，理解燃烧室不同尺寸、形状作用和特点。
2.测量某一型号发动机燃烧室尺寸并进行绘制，分析该燃烧室性能特点。
二、实验原理
汽车发动机燃烧室形状对发动机工作影响较大。
汽油发动机燃烧室和柴油发动机燃烧室由于燃料供给方式与点火方式不同，也会在发动机形状上有较大差异。
总之不论汽油发动机还是柴油发动机，总体要求都需要有利于着火、有利于气体流动混合，有利于控制和减少有害排放物的生成。
（一）汽油发动机燃烧室
1. 汽油发动机燃烧室要求
（1）采用紧凑型燃烧室，具有较小的行程缸径比S/D，使冷却面积小，减少热量损失及缩短火焰行程。
（2）有利于形成滚流，以提高混合气燃烧速率，保证混合气充分燃烧。
2. 汽油发动机常用的燃烧室形式
半球形燃烧室、楔形燃烧室、盆形燃烧室、少数发动机采用ω形燃烧室和篷形燃烧室。
图1 汽油机常见燃烧室形式图2 篷形燃烧室（二）柴油发动机燃烧室
1. 柴油发动机燃烧室要求
（1）具有较大的行程缸径比S/D。
（2）有利于形成涡流、湍流，保证混合气充分燃烧。
2. 柴油发动机常用的燃烧室形式
统一式燃烧室：ω形、球形；分隔式燃烧室：涡流室式燃烧室、预燃室式燃烧室。
（a）ω形燃烧室（b）球形燃烧室
图3 柴油发动机统一式燃烧室
（a）涡流室式燃烧室（b）预燃室式燃烧室
图4 柴油发动机分隔式燃烧室
三、实验仪器设备
发动机实验室部分发动机（局部剖切）、千分尺、绘图工具等。
四、实验内容
1.观察实验室各种型号发动机燃烧室形状。
2.选定某一款发动机，测量该型号发动机燃烧室尺寸并绘制该发动机燃烧
室。
3.利用所学理论分析该款发动机燃烧室特点。
五、实验注意事项
1.注意进排气门及火花塞（喷油器）的设计位置。
2.注意测量时活塞处于上止点位置。
3.注意实验过程中的人身安全。
六、绘制燃烧室图形及进行分析
该图为直喷式柴油机双层流燃烧童活塞凹坑侧壁中部一道由碰撞面和剥离面组合的碰撞台。
将燃烧室凹坑分上下两层燃烧空间。
上止点时双层分流碰接台恰在燃油喷雾处。
可以实现燃油分层流动和燃烧。
碰撞台使燃烧室口径变小。
燃油撞壁最早发生加速油气混合。
燃油沿壁射流小燃油近壁面分布更均匀
燃烧室全进气缸区域温度氧气含量高，有NOx 生成，但结构影响分布围小，排放量低。
较早的喷油正时能够使更多燃然油进入上层燃烧空间，提高燃烧室的利用教率。
综合来说双层分流燃烧系统能够实现燃油喷雾的双层分流和二次雾化。
能够形成均匀进混合气，改善混合气的质量提高柴油机的综合性能。
