初三化学图像题 金属及酸碱盐反应解题技巧及练习题及解析
【解析】
【分析】
碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】
A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；
B、向硫酸中不断加水pH值不能到7，故B不正确；
C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；
故选C。
12．下图所示的四个图像，能正确反映对应变化关系的是
B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；
C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；
D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。
D、加热高锰酸钾固体制氧气， ，有氧气生成，随着反应的进行，固体中氧元素的质量逐渐减少，待完全反应后，固体中氧元素质量不再变化，但不会减小至零，因为锰酸钾和二氧化锰中含有氧元素，不符合题意。
故选B。
7．下列说法中正确的有()
①单质由一种元素组成，由一种元素组成的纯净物一定是单质
②利用图1实验探究铁生锈的条件时，对比实验ac可证明铁生锈与水有关
考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序
9．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是
A． B． C． D．
【答案】B
【解析】
【详解】
A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;
2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。下列说法正确的是
A．a点所得固体为银和铁
B．b点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌
C．c点所得固体为银、铁和锌
D．d点所得溶液中的溶质为硝酸锌
【答案】D
【解析】
【分析】
解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO3+Zn=Zn(NO3)2+2Ag，Fe(NO3)2+ Zn=Zn(NO3)2+ Fe。
【详解】
单质由一种元素组成，由一种元素组成的纯净物一定是单质，①正确；
图1中对比实验ab可证明铁生锈与氧气有关，对比实验ac可证明铁生锈与水有关，②正确；
根据反应的图像可知，A、B两种金属与相同质量、等质量分数的稀硫酸充分反应，最终生成氢气的质量相等，可能是酸不足，两种金属均剩余，也可能是其中一种金属恰好完全反应，另一种金属剩余，③正确；
C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；
D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。故选C。
C、氧化钙溶于水会放热导致溶液温度升高，氢氧化钙溶解度下降，溶液中的溶质变少。过一会儿后溶液温度恢复到室温，其溶解度会恢复到原来的量。但由于氧化钙溶于水时消耗了水，所以溶液中的能溶解的溶质一定比原来要少，加入生石灰量较多，溶质可能为零。图象不能反映该过程。C错误；
D、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀。而图象显示是过一段时间才出现沉淀。D错误。
3．下列图像与所对应叙述相符的是()
A． 向pH=10的氢氧化钠溶液中不断加水
B． 向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸
C． 等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应
D． 向一定量的硝酸钾饱和溶液中加入硝酸钾晶体
【答案】C
【解析】
【详解】
A、向pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；
11．下列图像能正确反映对应变化关系的是
A． 加水稀释氯化钠溶液
B． 在饱和KNO3溶液中加入KNO3固体
C． 向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液
D． 硝酸铵溶于水时溶液的温度变化
【答案】C
【解析】
【分析】
【详解】
A、氯化钠是中性溶液，pH=7，加水稀释后，pH值不会改变，不符合题意；
B、在饱和KNO3溶液中加入KNO3固体，硝酸钾不会再溶解，溶质质量不变，溶质质量分数也不会发生变化，不符合题意；
故选：C。
8．下列图像能正确反映对应变化关系的是
A
B
C
D
一定温度下，向不饱和硝酸钾溶液中加入硝酸钾
向一定量NaOH溶液中加入稀H2SO4
向一定量铁粉和铜粉的混合物中加入硫酸铜溶液
向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸
A．AB．BC．CD．D
【答案】D
【解析】
试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．
C、向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液时，立即产生沉淀，当硫酸钠完全反应后不再产生沉淀，图像与事实相符，不符合题意；
D、等质量的金属镁和铁中分别滴入溶质质量分数相等的稀硫酸至过量，开始时金属过量，稀硫酸完全反应，生成氢气的质量相同；当向等质量的镁和锌中加入溶质质量分数相同的稀硫酸至过量，则镁和锌全部参加反应， ， 通过反应的化学方程式以及金属与酸反应生成氢气的质量关系可以看出，镁生成的氢气大于铁，图像与事实相符，不符合题意。故选A。
故选A。
6．下表中，有关量的变化图像与其对应叙述相符的是( )
A． 向一定质量的稀硫酸中加入足量的铁
B． 向一定质量的氢氧化钠溶液中加入稀盐酸
C． 向等质量、等质量分数的稀盐酸中，分别加入足量的镁和铝
D． 加热高锰酸钾固体制氧气
【答案】B
【解析】
【分析】
【详解】
A、向一定质量的稀硫酸中加入足量的铁，铁与稀硫酸反应生成硫酸亚铁和氢气，该反应的化学方程式为： ，56份的铁置换出2份的氢气，随着反应的进行，溶液质量逐渐增加，待稀硫酸完全反应后，溶液质量不再变化，由于一开始是稀硫酸，故溶液的质量不是从零开始增加，不符合题意；
D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。
故选：B。
10．下列图像分别与选项中的操作相对应,其中不合理的是
A． 向一定量的氢氧化钠溶液中滴加稀盐酸
B． 一定温度下,向一定量的饱和石灰水中加人生石灰
C． 向一定量盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液
【答案】A
【解析】
【分析】
【详解】
A、每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气。所以分别向相等质量的锌、铁中加入等质量分数的盐酸，铁生成的氢气多。A正确；
B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。完全反应后固体的质量不可能为0，故图象不能正确反映其对应操作中各量的变化关系。B错误；
C、向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀盐酸反应生成氯化钠和水，待稀盐酸完全反应后，氢氧化钠再和氯化铜反应生成氢氧化铜沉淀，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，沉淀质量不变，符合题意；
D、硝酸铵溶于水吸热，溶液温度应该降低，不符合题意。
B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;
C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;
B、向一定质量的氢氧化钠溶液中加入稀盐酸，氢氧化钠与稀盐酸反应生成氯化钠和水，溶剂质量逐渐增加，待氢氧化钠完全反应后，再滴入稀盐酸，溶剂质量增加的幅度变小，符合题意；
C、向等质量、等质量分数的稀盐酸中，分别加入足量的镁和铝，镁和稀盐酸反应： ，铝和稀盐酸反应： ，一开始酸过量时，等质量的铝和镁与足量的稀盐酸反应，铝产生的氢气多，最后，稀盐酸不足，铝、镁过量，产生氢气的质量一样多，不符合题意。
D、在没有加锌粉前溶液质量不能是零，故D不正确。故选A。
【点睛】
向硫酸中不断加水pH值不能到7。
5．下列图像分别与选项中的操作相对应，其中合理的是
A． 分别向相等质量的锌、铁中加入等质量分数的盐酸
B． 高温煅烧一定质量的石灰石
C． 向室温下的饱和石灰水中加入生石灰
D． 向硝酸钡和氢氧化钾的混合溶液中滴加稀硫酸
【详解】
A、因为a~b都表示发生了第一个反应，故此时a点所得固体为银，没有铁，选项A错误；
B、b点表示第一个反应恰好反应，故此时溶液中的溶质没有硝酸银，只有硝酸亚铁和硝酸锌，选项B错误；
C、c点表示第2个反应也恰好反应完全，故此时所得固体为银、铁，没有锌，选项C错误；D、c~d表示锌过量，故d点所得溶液中的溶质为硝酸锌，选项D正确。故选D。
(化学)初三化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)
（化学）初三化学图像题金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是A．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【答案】B【解析】【分析】【详解】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。
氢氧化钠先和稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。
A正确；B、该图像中，横坐标是金属的质量。
产生相同质量的氢气，消耗锌的质量比铁多。
故应该是硫酸与铁的反应的曲线先达到拐点。
B错误；C、铜和硝酸银反应生成硝酸铜和银。
反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。
根据方程式可知，每消耗340份质量的硝酸银，就会生成188份质量的银，溶质的质量逐渐减少，溶液的质量也会逐渐减少。
C正确；D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于7。
D正确。
故选B。
2．下列图象能正确反映其对应实验过程中相关量的变化关系的是（）A．向饱和的石灰水中加入少量的生石灰B．向等质量分数的稀硫酸中，分别加入足量的镁粉和铁粉C．向稀盐酸中不断加入硝酸银溶液D．向一定质量硝酸银和硝酸铜的混合溶液中加入铁粉【答案】A【解析】【分析】【详解】A、生石灰能与水化合生成氢氧化钙，放出热量，氢氧化钙的溶解度随温度的升高而减小，向饱和的石灰水中加入少量的生石灰，温度升高，溶液中溶质质量减小，当温度恢复到室温时溶质质量增大，反应过程消耗了水，最后溶液中溶质的质量小于原来的质量，图像与事实相符，故A正确；B、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，镁和铁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；镁和铁与稀硫酸反应化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每24份质量镁可生成2份质量的氢气，每56份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，镁产生的氢气多，图像与事实不相符，故B错误；C、盐酸与硝酸银反应生成氯化银沉淀和硝酸，由于有硝酸生成，向稀盐酸中不断加入硝酸银溶液，溶液的pH不会升高到7，图像与事实不相符，故C错误；D、在发生置换反应时，活泼金属一般会先置换活动性较弱的金属，然后再置换活动性较强的金属，铁先与硝酸银发生置换反应后会生成硝酸亚铁和银，根据化学方程式2AgNO3+Fe=Fe(NO3)2+2Ag可知，每56份铁能生成216份质量银，溶液质量会逐渐变小，铁与硝酸铜发生置换反应后生成硝酸亚铁和铜，根据化学方程式Fe+ Cu(NO3)2= Cu + Fe(NO3)2可知，每56份铁能生成64份质量银，溶液质量会逐渐变小。
初三化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)含解析
初三化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列四个图象能正确反映对应变化关系的是（）A．用酒精灯加热一定量KMnO4固体B．向一定量澄清石灰水中加入Na2CO3溶液C．电解水D．向盐酸和CaCl2混合溶液中滴加Na2CO3溶液【答案】D【解析】【分析】【详解】A、高锰酸钾加热会生成锰酸钾、二氧化锰和氧气，剩余的固体中还含有氧元素，反应结束后固体中氧元素质量不能为零，故A不正确；B、氢氧化钙与碳酸钠反应会迅速生成碳酸钙沉淀，沉淀应从零开始不断上升直至反应结束，故B不正确；C、电解水得到的氢气和氧气的体积比是2：1，不是质量比，故C不正确；D、开始，碳酸钠和盐酸反应，溶液的pH值升高，盐酸恰好反应完时，溶液呈中性；继续加碳酸钠溶液，碳酸钠和氯化钙反应生成沉淀和中性氯化钠，溶液的pH不变；当氯化钙反应完后，再加碳酸钠溶液，碳酸钠溶液显碱性，溶液pH升高，故D正确。
故选D。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。
故选：B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。

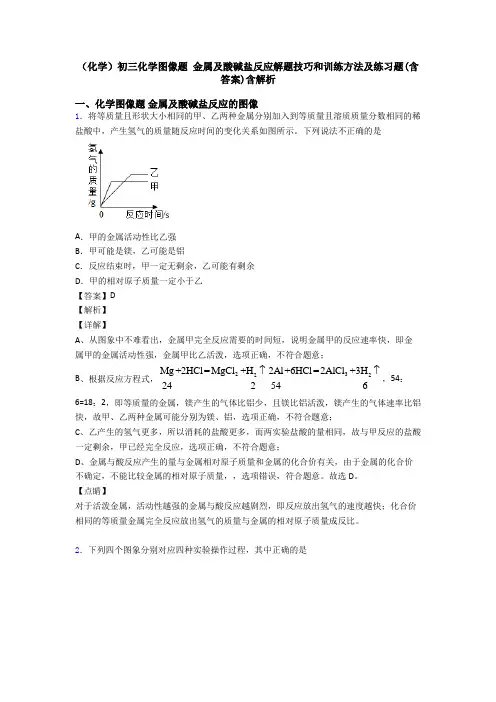

(化学)初三化学图像题 金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)含解析
（化学）初三化学图像题 金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)含解析一、化学图像题 金属及酸碱盐反应的图像1．将等质量且形状大小相同的甲、乙两种金属分别加入到等质量且溶质质量分数相同的稀盐酸中，产生氢气的质量随反应时间的变化关系如图所示。
下列说法不正确的是A ．甲的金属活动性比乙强B ．甲可能是镁，乙可能是铝C ．反应结束时，甲一定无剩余，乙可能有剩余D ．甲的相对原子质量一定小于乙【答案】D【解析】【详解】A 、从图象中不难看出，金属甲完全反应需要的时间短，说明金属甲的反应速率快，即金属甲的金属活动性强，金属甲比乙活泼，选项正确，不符合题意；B 、根据反应方程式，22Mg +2HCl=MgCl +H 242↑322Al+6HCl=2AlCl +3H 546↑，54：6=18：2，即等质量的金属，镁产生的气体比铝少，且镁比铝活泼，镁产生的气体速率比铝快，故甲、乙两种金属可能分别为镁、铝，选项正确，不符合题意；C 、乙产生的氢气更多，所以消耗的盐酸更多，而两实验盐酸的量相同，故与甲反应的盐酸一定剩余，甲已经完全反应，选项正确，不符合题意；D 、金属与酸反应产生的量与金属相对原子质量和金属的化合价有关，由于金属的化合价不确定，不能比较金属的相对原子质量，，选项错误，符合题意。
故选D 。
【点睛】对于活泼金属，活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；化合价相同的等质量金属完全反应放出氢气的质量与金属的相对原子质量成反比。
2．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。
【化学】九年级化学图像题 金属及酸碱盐反应解题技巧分析及练习题(含答案)含解析
【化学】九年级化学图像题金属及酸碱盐反应解题技巧分析及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反应对应关系的是A．等质量、等浓度稀硫酸中加入不同的金属B．盐酸、氯化铜混合液中加入氢氧化钾溶液C．稀释氢氧化钠溶液D．高温煅烧一定质量的石灰石【答案】A【解析】【详解】A、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，铝和镁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；铝和镁与稀硫酸反应化学方程式分别为：2Al + 3H2SO4 = Al2(SO4)3 + 3H2↑，Mg + H2SO4 = MgSO4 + H2↑，根据化学方程式可知，每18份质量铝可生成2份质量的氢气，每24份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，铝产生的氢气多，图像与事实相符，故选项A正确；B、向盐酸、氯化铜的混合液中加入氢氧化钾溶液，开始加入的氢氧化钾与盐酸反应生成氯化钾和水，没有沉淀生成，当盐酸反应完，加入的氢氧化钾与氯化铜反应，生成氢氧化铜沉淀和氯化钾，故选项B不正确；C、向氢氧化钠溶液中不断加水稀释，最终溶液的pH不会小于7，故选项C不正确；D、高温煅烧一定质量的石灰石，开始煅烧的时候，固体碳酸钙不会分解，固体中钙元素的质量分数不变，煅烧一段时间后，碳酸钙分解生成氧化钙和二氧化碳，固体中钙元素的质量分数才会增大，故选项D不正确。
故选：A。
2．下列图象能正确反映其对应关系的是（）A．向氢氧化钠溶液中不断加水，溶液pH与加入水的质量的关系B．向盛有氧化铜的烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量的关系C．一定量的稀硫酸与锌粒反应，溶液的质量与反应时间的关系D．向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液的质量关系【答案】D【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水其溶液的pH值只能无限的接近于7，不能小于7．故A错误；B、氧化铜与稀盐酸反应得到氯化铜，所以氯化铜的量从零开始，直至氧化铜反应完，不再增加，故B错误；C、一定量的稀硫酸与锌粒反应，溶液的质量刚开始不为0，随着反应的进行，溶液的质量增加，直到反应停止，溶液的质量不再增加，故错误；D、向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，稀盐酸先与氢氧化钠反应，不生成沉淀，当稀盐酸完全反应，氢氧化钠与氯化铜反应有氢氧化铜沉淀生成，直到完全反应，沉淀的质量不再增加，故正确。

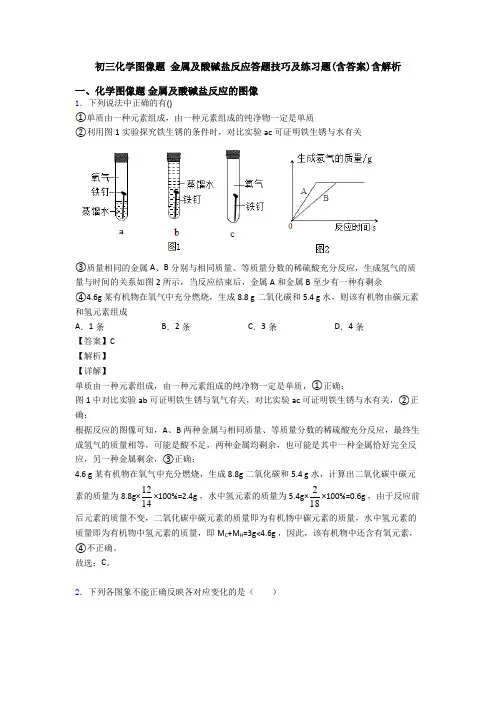

初三化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)含解析
初三化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列说法中正确的有()①单质由一种元素组成，由一种元素组成的纯净物一定是单质②利用图1实验探究铁生锈的条件时，对比实验ac可证明铁生锈与水有关③质量相同的金属A、B分别与相同质量、等质量分数的稀硫酸充分反应，生成氢气的质量与时间的关系如图2所示，当反应结束后，金属A和金属B至少有一种有剩余④4.6g某有机物在氧气中充分燃烧，生成8.8 g二氧化碳和5.4 g水，则该有机物由碳元素和氢元素组成A．1条B．2条C．3条D．4条【答案】C【解析】【详解】单质由一种元素组成，由一种元素组成的纯净物一定是单质，①正确；图1中对比实验ab可证明铁生锈与氧气有关，对比实验ac可证明铁生锈与水有关，②正确；根据反应的图像可知，A、B两种金属与相同质量、等质量分数的稀硫酸充分反应，最终生成氢气的质量相等，可能是酸不足，两种金属均剩余，也可能是其中一种金属恰好完全反应，另一种金属剩余，③正确；4.6 g某有机物在氧气中充分燃烧，生成8.8g二氧化碳和5.4 g水，计算出二氧化碳中碳元素的质量为8.8g×1214×100%=2.4g ，水中氢元素的质量为5.4g×218×100%=0.6g ，由于反应前后元素的质量不变，二氧化碳中碳元素的质量即为有机物中碳元素的质量，水中氢元素的质量即为有机物中氢元素的质量，即M C+M H=3g<4.6g ，因此，该有机物中还含有氧元素，④不正确。
故选：C。
2．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题3．向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，实验过程中加入Na2CO3溶液的质量与产生沉淀或气体的质量关系如图所示。
【化学】初中化学图像题 金属及酸碱盐反应解题技巧及练习题(含答案)及解析
【化学】初中化学图像题金属及酸碱盐反应解题技巧及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象分别与选项中的实验现象及结果相对应，其中正确的是A．电解水B．将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中C．等质量、等溶质质量分数的过氧化氢溶液制取氧气D．服用胃舒平[主要成分是Al（OH）3]治疗胃酸过多，胃液pH的变化【答案】B【解析】【分析】【详解】A、电解水产生氢气和氧气的体积比为2:1；故选项错误；B、将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中，镁产生的氢气多，镁的金属活泼性强，镁反应的速率快；故选项正确；C、等质量、等溶质质量分数的过氧化氢溶液中加入催化剂（不加催化剂）制取氧气，两者产生氧气质量相等；故选项错误；D、胃液的主要成是盐酸，胃酸过多，pH＜7，图像起点位置错误；故选项错误；故选：B。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
3．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。
【化学】初三化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)含解析
【化学】初三化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)含解析一、化学图像题 金属及酸碱盐反应的图像1．图像中的化学，下列图像中能正确反映其对应关系的是（ ）A ．表示足量碳在容积恒定的密闭容器中燃烧B ．表示将锌片加入一定量的硫酸铜溶液中C ．表示向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉D ．表示分别加热等质量的甲、乙两份固体制取氧气，甲为氯酸钾，乙为氯酸钾和二氧化锰的混合物【答案】C【解析】【分析】【详解】A 、足量碳在容积恒定的密闭容器中燃烧，碳燃烧放出大量的热，温度升高，压强增大，由于碳燃烧消耗了氧气，生成了二氧化碳， 22C+O CO 点燃，生成二氧化碳的体积与消耗氧气的体积相同，故最后容器冷却至室温后，压强又恢复至原压强，不符合题意；B 、将锌片加入一定量的硫酸铜溶液中，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，待完全反应后固体质量不变，不符合题意；C、向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉，由于盐酸完全相同，金属过量，则酸全部参与反应，最后生成氢气的质量相同，由于镁的活动性大于锌，故镁反应的速度快，对应的曲线陡，反应时间短，符合题意；D、分别加热等质量的甲、乙两份固体制取氧气，甲为氯酸钾，乙为氯酸钾和二氧化锰的混合物，由于二氧化锰是催化剂，故乙反应速度快，先开始反应，乙中氯酸钾的质量小于甲，产生氧气的质量小，故最后甲产生氧气的质量应大于乙，不符合题意。
故选C。
2．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。
(化学)初三化学图像题 金属及酸碱盐反应解题技巧及练习题含解析
（化学）初三化学图像题金属及酸碱盐反应解题技巧及练习题含解析一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映其对应变化关系的是A．加热一定质量的氯酸钾和二氧化锰的混合固体B．向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液C．向等质量、等质量分数的稀盐酸中加入足量的镁和铝D．在密闭容器中，用红磷测定空气中氧气的含量【答案】C【解析】【分析】【详解】A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，随着反应进行，固体中氧元素质量减小，最终不能减小到0，该选项对应关系不正确；B、向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液，溶液pH应该由小于7逐渐升高到7直至大于7，该选项对应关系不正确；C、刚开始金属不足，反应的金属质量相等时，铝反应生成的氢气多，由于稀盐酸的质量、质量分数相等，最终生成氢气的质量相同，该选项对应关系正确；D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压小于反应前气压，该选项对应关系不正确。
故选：C。
2．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
3．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。
九年级化学图像题 金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)及解析
九年级化学图像题金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象不能正确反映其对应变化关系的是（）A．用等质量、等浓度的过氧化氢溶液在有无催化剂条件下制氧气B．一定质量的红磷在密闭容器中燃烧C．向等质量的锌粉和铁粉分别加入足量的稀盐酸D．向一定质量的氯化铜和稀盐酸的混合溶液中逐滴加入氢氧化钠溶液【答案】C【解析】【分析】【详解】A、用等质量、等浓度的双氧水分别制取氧气，有无催化剂只是改变化学反应的速率，不影响生成氧气的量，所以最终生成氧气的质量应该相等，故A正确；B、由质量守恒定律的定义可知，反应前后物质总质量不发生改变，此反应在密闭容器中进行，无其他物质的进入或散失，故物质总质量不会改变，与图象所示吻合，故B正确；C、当等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉时，金属有剩余，酸不足，故产生氢气相等；等质量的金属，铁生成的氢气比锌多，因此正确的图形应该是，故C错误；D、氢氧化钠先和溶液中的盐酸反应，一开始无沉淀产生，把盐酸消耗掉后，氢氧化钠和氯化铜反应生成沉淀，故D正确。
故选：C。
2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（）A．B．C．D．【答案】A【解析】【详解】A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。
故选：A。
【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答。
(化学)九年级化学图像题 金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)及解析
（化学）九年级化学图像题金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象能正确反映其对应关系的是（）A．向等质量的Zn和Fe中分别加入过量的稀硫酸B．向含有少量H2SO4的CuSO4溶液中逐滴加入NaOH溶液C．向接近饱和的NaNO3溶液中不断加入NaNO3晶体．D．向一定量的BaCl2溶液中逐滴加入稀硫酸．【答案】A【解析】【详解】A、等分别向等质量的锌和铁中滴入溶质质量分数相同的稀硫酸，当硫酸少量时，生成的气体由硫酸的量决定，所以开始二者放出气体一直相等，但由于硫酸过量，等质量的铁放出的气体大于锌放出的气体，现象与图像所示一致，故A正确；B、氢氧化钠与硫酸、硫酸铜均发生反应，但氢氧化钠与硫酸先反应，氢氧化钠与硫酸铜后反应，开始反应无现象，当第一个反应结束后才发生第二个反应，现象为产生沉淀，现象与图像所示不一致，故B错误；C、某温度下，向一定量接近饱和的硝酸钠溶液中不断加入硝酸钠晶体，很快就会达到饱和，不再溶解硝酸钠晶体，图像应为开始增加，饱和后溶液的质量不再增加，现象与图像所示不一致，故C错误；D、氯化钡与硫酸反应生成硫酸钡沉淀，当氯化钡反应完时，沉淀的量不再增加，现象与图像所示不一致，故D错误。
故选A。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（）A．B．C．D．【答案】A【解析】【详解】A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。
