矿用压风自救装置使用的性能参数
压风自救装置标准

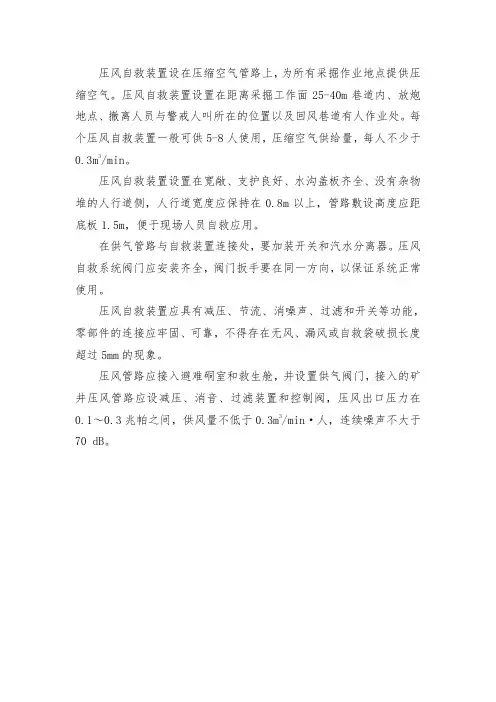

压风自救装置设在压缩空气管路上，为所有采掘作业地点提供压缩空气。
压风自救装置设置在距离采掘工作面25-40m巷道内、放炮地点、撤离人员与警戒人叫所在的位置以及回风巷道有人作业处。
每个压风自救装置一般可供5-8人使用，压缩空气供给量，每人不少于0.3m3/min。
压风自救装置设置在宽敞、支护良好、水沟盖板齐全、没有杂物堆的人行道侧，人行道宽度应保持在0.8m以上，管路敷设高度应距底板1.5m，便于现场人员自救应用。
在供气管路与自救装置连接处，要加装开关和汽水分离器。
压风自救系统阀门应安装齐全，阀门扳手要在同一方向，以保证系统正常使用。
压风自救装置应具有减压、节流、消噪声、过滤和开关等功能，零部件的连接应牢固、可靠，不得存在无风、漏风或自救袋破损长度超过5mm的现象。
压风管路应接入避难硐室和救生舱，并设置供气阀门，接入的矿井压风管路应设减压、消音、过滤装置和控制阀，压风出口压力在0.1～0.3兆帕之间，供风量不低于0.3m3/min·人，连续噪声不大于70 dB。
ZYJ(A)压风自救装置说明书
ZYJ（A）矿井压风自救装置使用说明书执行标准： MT 390-1995警告：使用时必须先打开压缩空气开关（流量调节开关），让隔离呼吸面罩里有新鲜空气进入。
一、 概述ZYJ （A）矿井压风自救装置是一种隔离式呼吸保护装置。
主要6．长×宽×高 490×165×320 (mm) 5. 重量 12 kg 四、 结构特征自救装置的结构如图（一）所示：主要由气源接头、输气管、压缩空气气水分离器、减压调节器、压力表、压缩空气开关（流量调节）、呼吸快速接嘴、流量计、隔离呼吸面罩、放水阀等组成。
隔离呼吸面罩的连接采用快速接头的连接方式，方便拆卸清洗、更换。
图（一）1. 减压器调节旋钮2. 压力表3. G1/2外气源活接头4.气水分离器 5. 过滤器 6.放水阀 7. 开关（流量调节开关）8．流量计 9. 快速接头 10. 清洗螺母 11. 弹性导气管 12. 隔离呼吸面罩由于本压风自救装置采用的是流量调节方式来满足佩戴者的呼吸需要，所以特别适宜人的正常呼吸，佩戴时感觉十分顺畅、舒服。
同时由于是开放式的供气方式，所以呼吸面罩始终处于正压力范围内，使佩戴者不会受到毒气的伤害。
五、 工作原理由地面压风站，通过压风管道输送到矿井下工作面的低压风（即压缩空气），经过减压、过滤、分流、限流后成为可供人体呼吸的空气。
当工作面出现有毒有害气体的时候，工作面上的施工人员即可及时带上隔离面罩打开压缩空气开关（流量调节开关）形成自救。
一台压风自救装置可同时供多人使用。
六、 操作使用方法将自救装置安装在煤矿井下工作面中的压风管道上，当工作面发生瓦斯等有毒有害气体突出时，施工人员须马上带上隔离面罩、打开压缩空气开关（流量调节开关），气源应以300～420L/min 的总流量（单个面罩50～60L/min）向隔离呼吸面罩提供新鲜空气，施工人员就带上隔离呼吸面罩形成自救等待救援。
每台压风自救装置上都装有压缩空气气水分离器、减压器和压力表。
M-T 390-1995 矿井压风自救装置技术条件
MT 9 一 1 9 3 0 9 5
矿井压风 自救装置技术条件
1 主题内容与适用范围 本标准规定了矿井压风自 救装置的技术要求, 试验方法, 检验规则, 标志, 包装和贮存. 本标准适用于由压风管道供风的压风自 救装置( 以下简称装置) .
2 引用标准
62 包装 .
621 每套装置用塑料袋包装. ..
622 装置与其他附件应分别装入包装箱. .. 623 包装箱应满足下列要求: .. a 有防止箱内产品碰撞的衬垫物, . b 坚固, 牢靠. 624 每套装置应有下列文件, .. 并封存在塑料袋中.
a 产品合格证; . b 使用说明书; .
�
压迫感
44 供气压力和排气量测定 . 441 调整试验系统开关, -. 观察供气压力. 442 凋整装置的阀杆位置, .. 使供气压力分别为 030507 a测量排气量. . . . , , , MP 45 噪声测定 . 当试验系统供气压力为.7 a 在装置的减压部件轴线的水平面内, 1 . 时, MP 距其 m远的 3 个方位 和减压部件上方 1 m远处, G 59 按 B 8的规定测量噪声. 8
10 10 mn范围内. 0 5L i /
31 装置工作时的噪声应小于8 d ( ) .1 5 A , B
4 试验方法
4 1 一般规定 . 411 试验用压力表, .. 气体流量计的准确度不低于 250 . 0; 声级计为 I 仪表应由法定检验部门检验 型. 合格并在有效期内使用.
412 试验时, .. 气源压力不小于.7 M a稳定, 5 , P 可调.
63 贮存 .
c 装 . 箱单.
产品应存放在干燥, 通风良好的仓库内.
压风自救系统
安装要求 距采掘工作面25～40m的巷道内、放炮地点、撤离人员 与警戒人员所在的位置、避难硐室以及回风道有人作业处等 地点应至少设置一组压风自救装置，在长距离的掘进巷道中， 应根据实际情况增加设置。每组压风自救装置应可供5～8人 使用，且压风自救装置的数量应能满足服务区域人员的需要。
其他矿井压风自救装置安装要求： 压风管路和阀门型号符合设计要求，连接紧密、不漏风； 在立井井筒中,每隔100～150m宜装设中间直管座或伸缩器； 在管路安装的较低点，应安装油水分离器，定期排放。 采掘 作业地点、避难硐室及采区避灾路线上均需安装压风管路， 并设置供气阀门，间距不大于200m。
7、井下空压机及风包应设置在2个硐室内，硐室有独立 的回风系统，不得存放可燃物，且采用不燃性材料支护。 8、使用闪点不低于215℃的空压机油。 9、空压机配备的压力表、安全阀、润滑油、水冷压缩 机必须装设断油、断水、超温等安全保护装置。 10、 压力表必须定期校准。安全阀和压力调节器（或压 力传感器）动作灵敏、可靠，安全阀动作压力不得超过压力 的1.1倍。空气压缩机吸气口必须设置过滤装置。
资料和制度 有压风自救管路布置图，并根据实际生产作业区域的变 化及时修改、调整和审批。 1.压风自救系统管理制度； 2.系统工作及维护人员岗位责任制； 3.设备定期检修制度。
否决项目 1.系统设备有产品合格证，入井设备有MA标志。 2.建有地面压风机房（或井下压风泵站）。
值班和维护： 压风作为日常施工动力的矿井，每月至少对压风系统进 行1次全面巡检；不作为日常动力的矿井，每月要对压风系 统进行1次供气试验，保证系统各环节正常使用，并做好相 关记录。没有实现集中监控的压风机房必须有专人值班；维 护人员必须定期对空气压缩机、管路及其附属设施进行检查， 发现问题及时处理；并建立设备台帐、设备故障记录表、巡 查和门型号符合设计要求，连接紧密、不漏风； 在立井井筒中,每隔100～150m宜装设中间直管座和伸缩器； 在管路安装的较低点，应安装油（气）水分离器，定期排放。 采区避灾路线上必须安装压风管路，并设置供气阀门，阀门 间距不大于200m。水文地质条件复杂和极复杂矿井应在各 水平、采区和上山巷道最高处敷设压风管路，并设置供气阀 门。压风自救系统阀门应安装齐全，能保证系统正常使用。 采掘工作面压风管路及阀门安装高度距底板应大于0.3m。
矿井压风供水自救装置
供水施救装置是煤矿井下紧急避难六大系统中较为重要系统之一，为防止井下一旦发生灾变，确保井下受灾人员在恶劣环境
下喝到安全卫生的饮用水，我公司依照有关要求及卫生部《生
活用水水质处理卫生安全标准》｛2011｝的要求研发出矿井供
水施救装置。
Cm02
矿用压风自救装置采用具有水平的PVC合金毛细管式超滤膜，过滤精度达0.01微米，能彻底滤除细菌、病毒、胶体、铁锈等
杂质。
独特的垂直交叉流过滤原理，节流污染可以在使用普通
自来水时排出，滤芯不脏堵。
ZYJ(A)矿井供水自救装置技术参数
供水压力0.1－0.5MPa
浑浊度<10 NTU
温度 5－45℃自来水
饮水出口6个饮用软管接出；可与矿井压风自救装置配套使用
滤芯寿命2年
起水产水量400L／Min
进水接口Ф10—25高压胶管接头或接头座
呼吸器调节压力范围：0.0,5-0.1MPa手动式调压
呼吸器供气量范围：30-55L/min
供气方式：地面系统供气或单能泵站供气
消音能力：﹤85dB(A)操作方式：
装置重量：13kg
装置尺寸：800×385×180mm
防护方法：自吸过滤式口罩
输出压力：有压力表显示,结构：挂钩式
132**5547**0231。
矿用压风自救装置使用说明
3.老式的压风供水自救装置没有可以调节空气的零件，这样就造成 了使用的过程中噪音过大，容易造成工人的焦急的心态，不利于工 人的自救。而ZYJ(A)矿用压风自救装置就很好的解决了这一个问题。
矿用压风自救装置使用方法
1、开启箱体门。打开插销，开启压风自救装置箱体门。 2、佩戴呼吸半面罩。取出呼吸半面罩，摘下安全帽，将呼吸面罩的头带套 在头上，调节好半面罩的松紧度，用呼吸半面罩罩住口鼻，戴好安全帽。 3、打开气源球阀。左手扶住呼吸面罩，右手打开分支气源球阀。 4、调节供气压力。呼吸面罩内的供气流量如不合适，可将减压器上部的调 压旋钮向上拉起，顺时针转，压力上升，逆时针转，压力下降。调节到呼吸 自如后将调压旋钮按下锁定。 5、储水杯的积水排放。当储水器中积水较多时，用手将储水杯底部的排水 阀向上按动，可将积水排出。 6、打开主供水球阀。避灾人员需要时可打开供水减压器后面的主供水球阀。 7、打开分支饮水球阀。避灾人员即可通过饮水管饮水。
矿用压风自救装置主要优势
1.矿用压风自救装置解决了老式的压风供水自救装置在使用的时候， 必须让工作的头部伸到风筒中以至于遮挡住了工人的视线而造成工 人情绪焦虑，影响自救的问题。 2.由于老式的压风供水自救装置没有先进的技术，这样就使工作人 员呼吸不到新鲜的空气，长时间这样就会对身体造成不可挽回的伤 害。而ZYJ(A)矿用压风自救装置就不必有这样的担心了，它拥有先进 的技术，可以让工作呼吸到新鲜的空气，从而保护了身心健康。
矿用压风自救装置主要结构
矿用压风自救装置是一种新型的隔绝式气体呼吸防护装置，本装置 一箱六组（可根据要求设计组别），能同时提供六人使用，达到互 相照顾的效果。咨询 四零零零八六零五三七 矿用压风自救装置由箱体、安装板、进气管、门锁、呼吸器（多组） 等组成。箱体、安装板、进气管采用不锈钢制造而成。呼吸器安装 于箱体内，呼吸器由调节阀、减压过滤阀、弹簧软管、自吸过滤式 口罩等组成。减压过滤阀过滤空气中的杂质、水和油质、降低压风 噪音，能精确调整控制供气压力，使工人呼吸无阻碍、畅通舒适。 矿用压风自救装置采用自吸过滤式口罩直接带在嘴上进行呼吸，且 通过弹簧软管连接，不影响使用人员视线，弹簧软管可自由伸缩， 使用人员能在弹簧软管可伸缩范围内自由活动。 ZYJ(A)型矿井压风 自救装置供气一般采用矿井压风管路。
压风自救装置产品介绍
压风自救装置性能指标
• 操作方式 手动调节、操作 • 单个装置耗气量 150~300L/min • 供气方式 连接压风系统或单独配气站（地面） • 气源压力 0.3~0.7MPa ymjt04 • 输出压力调节范围 <0.09MPa • 减压噪声 ≤85dB • 质量 1.自救装置具有减压、流量调节、消音、泄水、防尘等功能。结 构轻巧、使用方便、快捷，当煤矿井下瓦斯超标时，通过该装置向
工作人员提供新鲜空气，达到安全避灾的作用。
压风自救装置工作原理
• 压风自救装置由管道、开闭阀、连接管、减压组及防护套等5部 分组成。当煤矿井下发生瓦斯浓度超标或超标征兆时，扳动开闭 阀体的手把气路通畅，功能装置迅速完成泄水、过滤、减压和消 音等动作后，此时防护套内充满新鲜空气供避灾人员救生呼吸。 山东中煤防护套内的空气压力为0.05~0.1Mpa防护套外有毒气体 的压力低于套内压力，因此外部有害气体不会进入防护套内对避 灾人员造成危害。
煤矿井下安全避险“六大系统”之——压风自救系统
煤巷掘进面 距工作面25~40m设置一组，其数量应 比该区域工作人数多2台，然后每隔50m设置一组每 组4~8台
安装要求
压风自救系统建设标准
岩巷掘进面距工作面100~130m设置一组，数量比该区 域同时工作人数多2台，向外每隔100m和放炮撤人地点 各设置一组，每组4~8台
1一三通；2一气管；3一弯头；4一接头；5一球阀；6一气管； 7一自救器；8一卡子；9一防护袋
组成 管路、开关、送气器 、防护袋等 送气器 功能
减压 0.3～0.7 MPa—0.09 MPa以下 消声 过滤压风 输入新鲜空气，100~150L/min调节（约为一人每 分钟耗气量2倍以上） 外套用微孔有色金属材料加工，化学性能稳定， 防腐不生锈
技术特征
参数指标
压风压力 0.3～0.7 MPa 单装置耗气量 100～150 L/min 重量 1.65 Kg 减压阀指标
输出压力调节范围 ≤0.9 MPa 减压噪声 ≤85 dB（A） 操作方式 手动调节、操作
供气方式
连接压风系统或单独配气站(地面)
压风自救系统建设标准
基本要求
防护袋、送气管材料应符合MT 113的规定 如配有面罩，其材料应符合GB 2626的规定 具有减压、节流、消噪声、过滤和开关等功能 装置外表面光滑、无毛刺，表面涂镀层均匀、牢固 系统零、部件的连接应牢固、可靠，不得存在无风、漏 风或自救袋破损长度超过5mm的现象 装置操作应简单、快捷、可靠 使用时，应感到舒适、无刺痛和压迫感 系统风管道供气压力0.3～0.7 MPa，在0.3 MPa压力时， 每台装置的排气量应在100～150 L／min范围内 工作时噪声应小于85 dB(A) 系统的管路规格为：
管路敷设
牢固平直， 岩巷用金属托管配合卡子 煤巷用钢丝绳吊挂 支管不少于一处固定 压风扳手要同一方向
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿用压风自救装置使用的性能参数
矿用压风自救装置用于原始矿井压力空气系统，由管道，油水分离器和防护面罩（急救箱）组成。
目前，在许多国家中使用的矿用压风自救装置已被广泛使用。
自1990年代以来，矿用压风自救装置在我国矿山中的应用率有所提高。
地下使用的矿用压风自救装置通常安装在各种多样化的工作场所和人员流经的井中。
万一发生井下事故或事故警告，寻求庇护者立即从矿用压风自救装置上拆开防护面罩的包装，迅速佩戴该面罩，并打开通风开关。
中煤矿用压风自救装置是一种固定在生产场所附近的固定自救装置，矿用压风自救装置的气源来自于生产动力系统——压缩空气管路系统。
因为管路内的压缩空气具有较高的压力和流量，不能直接用于呼吸，须经过减压、节流使其达到适宜人体呼吸的压力和流量值，并要同时解决消声(由于减压引起)和空气净化问题。
压缩空气管路中的压缩空气通过减压阀进行节流和减压，然后流入进气口。
防护面罩采用特别塑料热封，具有阻燃和kang静电性能。
根据工作场所的人数，每套矿井压风自救装置中装有多少个头（开关，减压阀和防护面罩）。
矿用压风自救装置安设在距采掘工作面25～40m 的采区巷道、综采工作面、gao档普采工作面、爆破员操作起爆器的地点、警戒人员及撤离人员的位置。
在采掘工作面的回风巷中有人作业处，每隔50 m 安设一组压风自救器，每组矿用压风自救装置一般可供4～8 人使用，压缩空气供风量每人不得少于0.1 m3／秒ymjt01。
