浅谈含硫原油的腐蚀及保护措施
加工含硫原油的设备腐蚀问题与对策
加工含硫原油的设备腐蚀问题与对策*摘要综述了加工含硫原油对设备的腐蚀问题和应采取的对策。
认为应提高原料油和产品的脱硫能力，和做好工艺防腐及设备的选材工作。
关键词含硫原油性质腐蚀与防护世界原油的硫含量在不断升高，目前硫含量在1%以上的原油占世界原油总产量的55%以上。
据预测原油平均相对密度将上升到 3 g/cm3，硫含量将上升到%。
2001年中国石油化工集团公司下发了《加工高含硫原油安全管理规定》，明确含硫量在1%以上的原油为高含硫原油。
随着我国沿海炼油厂加工含硫原油规模的不断扩大和我国环保要求的不断提高，加工含硫原油所面临的问题也越来越多。
含硫原油有两个比较突出的特点，一是硫含量高，如伊朗拉万原油的硫含量达%，其大于500℃的减压渣油硫含量高达%；二是轻馏分多，蜡油收率较高，如沙特拜里原油小于180℃轻馏分质量收率达%，而我国胜利原油小于180℃轻馏分质量收率只有%（几乎不含C3和C4）。
因此加工含硫原油带来了加工工艺的改动、设备的腐蚀与防护，以及环境保护等问题。
1 含硫原油的主要性质含硫原油主要来自中东，如沙特、伊朗、伊拉克、阿联酋、科威特、阿曼等国家，其主要性质见表1。
从中可见，含硫原油与中国胜利原油相比，轻馏分都较多，密度、粘度、酸值、胶质、凝点和闪点都较低，钒含量则普遍较高，各段馏分的硫含量都较高。
表1 含硫原油的主要性质原油种类伊朗拉万沙特轻质伊朗重质伊朗轻质沙特拜里加蓬曼吉美国北坡阿曼阿联酋穆尔班中国胜利评价日期1997-08-06 1995-03-061997-03-051995-08-271995-12-231997-06-231998-07-271997-07-171993-06-031998-05-20含量,% 0密度/（）凝点/℃-22 <-30 <-30 -16 <-30 -15 <-30 <-30 -7 15 开口闪点<28 <21 <21 28 <18 <28 47 <25 <29 57●/℃50℃粘度/（）酸值（KOH）/（）残碳,%盐含量/（）蜡含量,%硅胶胶4 质, %沥青质,%镍含量（×10-6）钒含量（×10-6）HK-180℃收率,%180～260℃收率,%260～360℃收率,%360～500℃收率,%>500℃收率,%汽油含硫,%煤油含硫,%柴油含硫,%蜡油含硫,%减渣含硫,%注：均油轮采样。
炼制含硫原油对石化设备的腐蚀及防治措施
的含 量较 多。 些 硫 化 物 中参 与腐 蚀 凝 ． 集 在 蒸 馏 装 置 顶 部 轻 油 活 动 区 的 简 单 介 绍 。 这 聚 应 的主 要是 Ｈ ｓ ， 元 素硫 、 醇 和 易分 低 温部 位 ． 别是气 液 相转 变 的地 方 如 硫 特 （ ） Ｆｆ １ ｆ ＡＨＣ—Ｈ Ｓ ￣ ｌ 。－Ｈ０型 腐 蚀 主 要
，
作用 的硫 化 物 统 称 为 非活 性 硫 。 在 腐 蚀 （ 但 如常压塔 顶部 封头及 常顶馏 出线 气 道 容 器及 热 交换 器 等冷凝 系统 ， 并集 中 硫原 油 的 加 工 过 程 中． 活性 硫会 不 相部 位 ） 但在气 相 变液相 的 相变 部位 ． 非 在常压 塔 、 压 塔 、 减 初馏 塔塔 顶 的塔 体 、 地 向活 性 硫 转 变 。 当水蒸气在塔 顶冷凝冷却 系统 冷凝结露 ， 塔 盘 上 。如 ： 裂 解 装 置一 台浮 头 式 换 某 硫 化 物 腐 蚀 是 一 个相 当 复 杂 的过 ＨＳ Ｃ溶于冷凝 水后 ． ２与Ｈ Ｉ 只要 相对 含 量达 热 器 ． 热 管 材 质 为 １ 号 钢 ． 程 介 质 为 换 ０ 壳
， 、 化 物 氰 化 物 等 腐 蚀 介 质 的 共 境 。 ｅ ＨＳ 应 生 成 Ｆ Ｓ 护 膜 ． Ｃ又 与 侧 锈 垢 较 厚 ， 面 已 被 腐 蚀 产 物 覆 盖 ． 七物 氮 Ｆ 与 ，反 ｅ保 Ｈ ｌ 表
怍用 形成 了错 综 复 杂 的腐 蚀体 系。 可 Ｈｓ 应破坏保 护膜 而使 腐蚀 加剧 。 。反 从 兑低 温湿硫 化氢 腐 蚀％ ） 原 油 中的 硫 化 物 主 要 是 硫 ＞２ 。
、
为 剧 烈 。 ８ 上 时 ，由于 硫 化 物 分 解 ４ ０Ｃ以 褊 Ｈ ＿ ＿ Ｈ ｏ￣ 膨 蚀 ＣＩ ｜ ｛ ； ｊ Ｊ 低 温 ＨＣＩ ， —Ｈ ０型 腐 蚀 主要 由 接 近 完 全 蚀 速 度 开 始 下 降 。 —Ｈ Ｓ ， 腐 的汽油 含硫 醇 较高 ． 而在 煤油 柴 油中 原 油 中的无机 盐引起 原 油 中含有 Ｎ Ｃ、 ａＩ
原油储罐的腐蚀机理分析及应对措施
原油储罐的腐蚀机理分析及应对措施摘要：作为社会经济发展和综合国力衡量的重要因素，原油资源非常宝贵。
油罐是原油在油气采输系统中的主要容器，由于当前我国炼化企业加工的原油逐渐向重质化、劣质化、高含硫等不利方向发展，从而使原油油罐腐蚀问题进一步加重，造成石化安全生产隐患和石化企业经济损失。
本文通过分析原油油罐腐蚀形成的机理，探讨应采取的应对保护措施，以便提高原油储罐的防腐蚀水平。
关键词：原油储罐；腐蚀机理；应对措施由于原油内含有一些如硫化物、无机盐、有机酸、二氧化硫、氮化物、水分、氧等腐蚀性杂质，虽然这些杂质含量较少，但容易造成储罐腐蚀，目前绝大多数储罐损坏是由腐蚀引起的，如外腐蚀和内腐蚀。
随着我国原油消耗的日益加大，国产原油已不能满足自身市场的需要，需要进口外国原油。
随着中东原油质量的不断下降，高硫化、高酸、高含水量趋势越发严重，也加剧了原油储罐的腐蚀。
腐蚀容易使原油油罐使用寿命大打折扣，且腐蚀物质进入原油后容易在炼化后污染环境，降低成品油质量。
而一旦储油罐因腐蚀穿孔出现原油泄漏事件，不仅容易污染环境，还容易引起重大火灾或爆炸事故，造成严重的安全生产事件并影响人身财产安全。
1原油储罐腐蚀机理分析原油储罐一般使用寿命设计为20年，但因为各种原因加上防腐意识不强，原油储罐的使用寿命一般都达不到20年这个期限，研究表明在投入使用2-3年后，罐体都会出现不同程度的腐蚀，其中以油罐底部和顶部腐蚀最为严重，特别是油罐底板及底圈壁板的腐蚀速度是最快的，可以＞0.15mm/年的速度发展，并出现大面积腐蚀麻坑，深度可达1-3mm。
1.1气相部位腐蚀机理油罐气相部位的腐蚀主要是电化学腐蚀，主要是该部位的原油挥发出H2S、HCI等酸性气体，或罐中原有或后期进入的水分、CO2、SO2等气体可凝结成酸性溶液凝聚在罐壁，从而发生化学腐蚀。
其中CO2可造成片状腐蚀、坑点腐蚀等局部腐蚀。
而硫腐蚀主要是以s元素、H2S为主，在无水状态下，原油的硫化氢对金属无腐蚀作用，但在有水气的情况下，H2S或S元素容易产生固态形式腐蚀产物，且腐蚀速度变快。
高硫原油对储罐腐蚀机理分析及对策

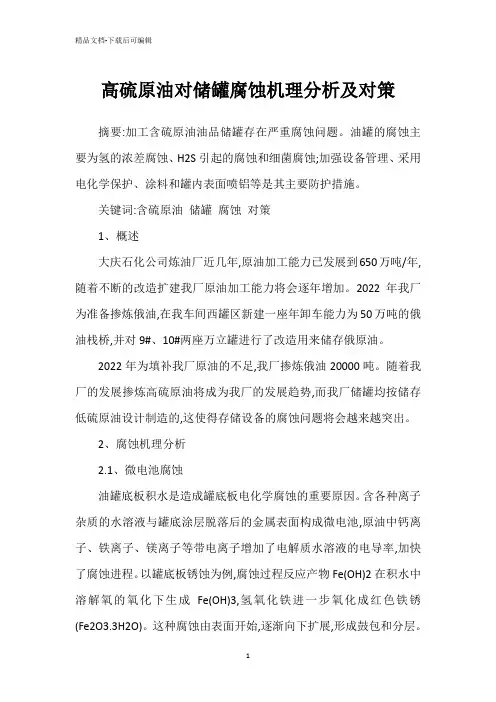

高硫原油对储罐腐蚀机理分析及对策摘要:加工含硫原油油品储罐存在严重腐蚀问题。
油罐的腐蚀主要为氢的浓差腐蚀、H2S引起的腐蚀和细菌腐蚀;加强设备管理、采用电化学保护、涂料和罐内表面喷铝等是其主要防护措施。
关键词:含硫原油储罐腐蚀对策1、概述大庆石化公司炼油厂近几年,原油加工能力已发展到650万吨/年,随着不断的改造扩建我厂原油加工能力将会逐年增加。
2022年我厂为准备掺炼俄油,在我车间西罐区新建一座年卸车能力为50万吨的俄油栈桥,并对9#、10#两座万立罐进行了改造用来储存俄原油。
2022年为填补我厂原油的不足,我厂掺炼俄油20000吨。
随着我厂的发展掺炼高硫原油将成为我厂的发展趋势,而我厂储罐均按储存低硫原油设计制造的,这使得存储设备的腐蚀问题将会越来越突出。
2、腐蚀机理分析2.1、微电池腐蚀油罐底板积水是造成罐底板电化学腐蚀的重要原因。
含各种离子杂质的水溶液与罐底涂层脱落后的金属表面构成微电池,原油中钙离子、铁离子、镁离子等带电离子增加了电解质水溶液的电导率,加快了腐蚀进程。
以罐底板锈蚀为例,腐蚀过程反应产物Fe(OH)2在积水中溶解氧的氧化下生成Fe(OH)3,氢氧化铁进一步氧化成红色铁锈(Fe2O3.3H2O)。
这种腐蚀由表面开始,逐渐向下扩展,形成鼓包和分层。
随着腐蚀不断的加深和扩展,进而形成罐底板大面积锈蚀区域。
2.2、积水中二氧化硫腐蚀罐底积水中二氧化硫对罐底涂层脱落钢板可发生酸的再生循环反应。
首先二氧化硫氧化并与铁反应生形成硫酸亚铁,然后硫酸亚铁水解形成氧化物和游离酸,游离酸又加速铁的腐蚀,生成新硫酸亚铁,如此反复循环加速对罐底板的锈蚀。
2.3H2S-H2O型腐蚀硫化氢在没有液态水时(汽相状态)对设备腐蚀很轻,或基本无腐蚀,但在遇水时,极易水解,在水中发生的电离式为:H2SH++HS-HS-H++S-在H2S-H2O体系中的H+、HS-、S2-和H2S对金属腐蚀为氢去极化作用,其反应式为:阳极反应: FeFe2++2eFe2++S2-FeS或Fe2++HSFeS+H++e阴极反应: 2H++2e2HH2当原油罐内设加热盘管时,往往加热盘管周围比其它区域腐蚀严重,这是由于MgCl2、CaCl2受热水解产生HCl所至。
含硫原油对炼油设备的腐蚀与对策
含硫原油对炼油设备的腐蚀与对策摘要：在实际的炼油中，经常会有含硫原油和高含硫原油需要加工，这种原油对炼油设备的腐蚀是剧烈的，生产中需要提出有效可行的办法来减少腐蚀保证生产。
关键词：腐蚀硫化物对策目前含硫原油尤其是高含硫原油大大的超过了设备要求含硫量的设计值。
在加工这些原油的过程中就会产生大量的硫化氢，对炼油设备、管路等都带来了极大的腐蚀，严重的甚至会造成安全事故。
因此，如何做好含硫原油加工的防腐工作就成为了眼前必要的课题。
本文主要是从腐蚀的情况、腐蚀机理出发来讨论相关的应对策略。
一、腐蚀情况原油中的硫包括了多种形式：元素硫、硫化氢、硫醇、硫醚、二硫化物、咪吩类化合物，以及分子量大、结构复杂的含硫化合物。
根据原油中硫含量的不同可以分为超低硫原油(S2 )，一般将原油中存在的硫分为活性硫和非活性硫，，元素硫、硫化氢和低分子硫醇等能直接与金属作用而引起设备的腐蚀，统称为活性硫，其余不能直接与金属作用的硫化物统称为非活性硫。
在实际的加工过程中，非活性硫还有可能转变成为活性硫，，使得硫腐蚀会从一次加工装置转移到二次加工装置，甚至逐渐延伸到下游的化工装置。
加上硫腐蚀与氧化物、氯化物、氮化物、氰化物等腐蚀介质的共同作用，形成了错综复杂的腐蚀体系，炼厂装置设备管线因此而发生腐蚀，造成泄漏而停工检修，甚至导致发生安全事故，严重影响生产的稳定运行。
另外腐蚀也是造成企业运营成本的一个重要因素，出现的腐蚀导致了设备的使用寿命减少，维修次数和费用增加，从经济方面考虑也急需控制好设备的腐蚀情况。
二、腐蚀机理在炼油过程中，存在于原油中的各种硫化物会在加工过程分解成硫化氢，从而对设备进行腐蚀，腐蚀的形式也是具有多样性，包括全面腐蚀、坑蚀、氢鼓泡、氢诱发阶梯裂纹、氢脆及硫化物应力腐蚀破裂等。
1.HCI-H2S-H2ＯS腐蚀此类腐蚀主要是由于无机盐与原油中的硫反应而造成的。
无机盐包括NaCl、MgCI2、CaCI2等盐类，经加热水解后与硫生成氯化氢，而硫化物就会分解生成硫化氢。
含硫含酸原油腐蚀问题和对策论文
含硫含酸原油的腐蚀问题和对策【摘要】随着近年来国内几大油田都进入了二次和三次采油期，原油酸值和腐蚀性都增加。
而进口原油特别是中东原油的增加，使得加工原油硫含量较高，这给石油的炼制和防腐提出了更高的要求。
【关键词】含硫含酸原油;腐蚀问题;对策1.常减压装置的腐蚀１．１装置的硫腐蚀和防护措施该腐蚀主要位于“三顶”低温部位，包括挥发线等轻油部位的冷凝冷却系统。
如常减压装置三顶及其冷换系统，如常顶空冷、减顶空冷及后集合管、减顶增压器、减顶三级抽空器、减顶线膨胀节等受hc1-h2s-h2o的腐蚀较为严重。
腐蚀形态：对碳钢为均匀减薄，对cr13钢为点蚀，对1crni9ti钢为氯化物应力腐蚀开裂。
高温(240～480℃)硫的腐蚀主要为均匀减薄。
高温硫腐蚀出现在装置中与其接触的各个部位。
高温部位如常底、减底及其部件、减三四五底线出口弯头、常压转油线、减渣一次换热器、常压炉和减压炉辐射管等均有不同程度的高温硫及环烷酸均匀腐蚀。
抑制原油蒸馏装置中设备和管线腐蚀的主要办法有两种：(1)工艺防护，即加强传统的“一脱三注”工艺。
对低温的塔顶及塔顶油气馏出线上的冷凝冷却系统采取化学防腐措施。
20世纪80年代后期，因催化裂化利用减压渣油，对钠离子含量要求苛刻，各厂已停止注碱，把“一脱四注”改为“一脱三注”，即脱盐、脱水、注中和剂和水等。
提高深度电脱盐的合格率，对后续防腐的控制十分关键。
目前炼油厂常减压蒸馏装置“三顶”大部分采用注氨，但中和效果差，必须过量注入。
生成的nh4cl容易结垢，形成垢下腐蚀，并容易堵塞管道。
注入缓蚀剂是在金属表面形成保护膜，使金属不被腐蚀。
有炼厂注有机胺，中和效果好，但有机胺价格贵，因此，有炼厂采用胺和有机胺混注的方式，效果也很好。
国内有开发的中和缓释剂，一剂多用，应用效果也很好，但加入量较大，成本并不合算。
(2)对温度大于250℃的塔体和塔底出口系统的设备和管线等高温部位的防腐措施，主要是选用合适的耐蚀材料。
浅谈含硫原油的腐蚀及保护措施
浅谈含硫原油的腐蚀及保护措施摘要：炼油设备的腐蚀不但给炼油厂造成经济损失，而且对环境也会产生污染。
设备腐蚀带来的资源消耗是一种巨大的浪费。
本文将就炼油厂设备腐蚀的原因以及解决方法展开讨论。
关键词：炼油厂；炼油设备；腐蚀原因；防护措施随着从中东、西北地区从中亚进口含硫原油数量的大幅度增加,以及国内含硫油田的开发,原油平均含硫量逐年增高。
原油硫含量的增加,使加工高硫原油的设备,包括进口的不锈钢设备和管道,发生严重的硫腐蚀。
正常生产中由于硫腐蚀时常引发破裂、燃烧、爆炸等恶性事故,同时还导致严重的环境污染。
原油中所含硫和硫化物的总量称之为原油的硫含量,其中的硫化物主要是有机硫化物,也有少量的单质硫和硫化氢,其主要类型有:单质硫S，硫化氢H2S，硫醇RSH，硫醚RSR，二硫化物RSSR。
可以和金属直接反应生成硫化物叫做活性硫,如单质硫、硫化氢和硫醇:S+Fe→FeS H2S+Fe→FeS+H2RCH2CH2SH+Fe →FeS+RCH=CH2+H2一.低温湿硫化氢腐蚀在低温下H2S只有溶解水中才具有腐蚀性。
通常低温下由于金属表面存在着水或水膜,而铁发生腐蚀反应: H2S+Fe→FeS+H2在搅动H2O中的悬浮S时可使pH值下降到1.8,认为这是S在H2O中的歧化反应引起的:4S+4H2O →3H2S+H2SO4硫与钢的直接接触,起到有效阴极的作用而加速腐蚀。
在水溶液中硫引起碳钢腐蚀的反应为:阳极过程: Fe→ Fe2++2e—Fe+H2O→ Fe(OH)++H++2e—阴极过程:Sn+2e →Sn2- Sn2-→S2-+S n-1二.高温硫化物腐蚀腹有诗书气自华高温下硫和硫化氢能直接与金属发生反应,生成金属的硫化物,其主要腐蚀反应过程为:S+Fe→FeS H2S+Fe→FeS+H2高温下H2S可发生分解,产生的元素硫具有很高的活性,与Fe发生反应极为强烈:H2S →H2+S S+Fe→ FeS原油中含的部分硫醇,在200℃以上也可以与铁直接发生反应产生硫化铁腐蚀产物:RCH2CH2SH+Fe→RCH2CH3+FeS+H2连多硫酸的形成及其腐蚀过程,如在催化裂化装置烟气管道中,高温部位(400~600℃)又有SO2和CO存在时:SO2+2CO →2CO2+S S+Fe→ FeS2SO2+O2→2SO3 SO3+H2O →H2SO4FeS+H2SO4→FeSO4+H2S H2S+H2SO4→4H2SxO6+S反应过程使在运行中形成的FeS膜破坏,腐蚀反应过程中形成的S和H2S又可参与金属的腐蚀过程,所以对材料的腐蚀具有自催化作用,过程中形成的亚硫酸,应力腐蚀开裂有诱发作用。
含硫原油储罐的腐蚀分析及防腐措施
含硫原油储罐的腐蚀分析及防腐措施宋江峰【摘要】在现实生活中,硫原油储罐很容易就会发生被腐蚀现象,进而在运输过程中发生漏油现象,这样,既是对资源的浪费,又是对公司利益的破坏.因此,为了更好的提升硫原油储罐的抗腐蚀性,使硫原油储罐的实际使用时间得到很大的提升.因此,通过仔细研究和分析硫原油中的硫和硫化合物在原油中的存在方式,探索硫原油主要对硫原油储罐腐蚀的部位和腐蚀方式以及腐蚀程度和腐蚀机理.对此提出针对性的防腐措施和在硫原油储罐腐蚀的检测技术提出一点比较有针对性的建议,希望能对今后硫原油储罐的原理或者防腐设计和以后的日常工作中的维护做一点参考【期刊名称】《化工中间体》【年(卷),期】2017(000)009【总页数】2页(P3-4)【关键词】含硫原油储罐;腐蚀;防腐措施【作者】宋江峰【作者单位】辽河油田建设工程公司辽宁 124012【正文语种】中文【中图分类】T近年来，有许多传统的原油炼制企业在工作内容中加入了提炼劣质原油，他们引进新的炼油装置系统，使炼油企业有了更多赢得利益的方式。
目前我国原油企业的主要进口国家有俄罗斯、阿曼和中东等国家，但是从这些国家引进的原油相对于我国大庆油田、长庆油田和胜利油田所产的原油相比，进口的原油大部分都具有更高的酸性腐蚀性介质和硫化物。
虽然经过对这些进口的原油进行初步的提炼，但是经过二次加工的原油仍然含有较高的的酸性腐蚀性介质和硫化物等活性较高的物质，这样一来，二次加工后的原油在运输的过程中对储罐系统的腐蚀和损害还比较严重，在这些活跃的硫化物中有一些还具有一定程度的可燃性，在运输过程中一个不小心或者储罐系统的一点小故障可能会造成火灾或爆炸等严重性事故，不仅仅危害到运输工作人员的生命财产安全，还对炼油企业造成严重的损失。
所以，急需要了解清楚硫化物中最主要的腐蚀机理，对此就可以利用研究得到的数据信息对储罐系统进行有效的改进，采取一些更具效果的防硫原油腐蚀储罐的措施。
1.硫及硫化物的分布原油中的硫化物因为其性质上的差异，可以分为活性硫和非活性硫。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈含硫原油的腐蚀及保护措施
摘要：炼油设备的腐蚀不但给炼油厂造成经济损失，而且对环境也会产生污染。
设备腐蚀带来的资源消耗是一种巨大的浪费。
本文将就炼油厂设备腐蚀的原因以及解决方法展开讨论。
关键词：炼油厂；炼油设备；腐蚀原因；防护措施
随着从中东、西北地区从中亚进口含硫原油数量的大幅度增加,以及国内含硫油田的开发,原油平均含硫量逐年增高。
原油硫含量的增加,使加工高硫原油的设备,包括进口的不锈钢设备和管道,发生严重的硫腐蚀。
正常生产中由于硫腐蚀时常引发破裂、燃烧、爆炸等恶性事故,同时还导致严重的环境污染。
原油中所含硫和硫化物的总量称之为原油的硫含量,其中的硫化物主要是有机硫化物,也有少量的单质硫和硫化氢,其主要类型有:单质硫S，硫化氢H2S，硫醇RSH，硫醚RSR，二硫化物RSSR。
可以和金属直接反应生成硫化物叫做活性硫,如单质硫、硫化氢和硫醇:
S+Fe→FeS H2S+Fe→FeS+H2
RCH2CH2SH+Fe →FeS+RCH=CH2+H2
一.低温湿硫化氢腐蚀
在低温下H2S只有溶解水中才具有腐蚀性。
通常低温下由于金属表面存在着水或水膜,而铁发生腐蚀反应: H2S+Fe→FeS+H2
在搅动H2O中的悬浮S时可使pH值下降到1.8,认为这是S在H2O中的歧化反应引起的:4S+4H2O →3H2S+H2SO4
硫与钢的直接接触,起到有效阴极的作用而加速腐蚀。
在水溶液中硫引起碳钢腐蚀的反应为:
阳极过程: Fe→ Fe2++2e—Fe+H2O→ Fe(OH)++H++2e—
阴极过程:Sn+2e →Sn2- Sn2-→S2-+S n-1
二.高温硫化物腐蚀
腹有诗书气自华
高温下硫和硫化氢能直接与金属发生反应,生成金属的硫化物,其主要腐蚀反应过程为:S+Fe→FeS H2S+Fe→FeS+H2
高温下H2S可发生分解,产生的元素硫具有很高的活性,与Fe发生反应极为强烈:H2S →H2+S S+Fe→ FeS
原油中含的部分硫醇,在200℃以上也可以与铁直接发生反应产生硫化铁腐
蚀产物:RCH2CH2SH+Fe→RCH2CH3+FeS+H2
连多硫酸的形成及其腐蚀过程,如在催化裂化装置烟气管道中,高温部位(400~600℃)又有SO2和CO存在时:
SO2+2CO →2CO2+S S+Fe→ FeS
2SO2+O2→2SO3 SO3+H2O →H2SO4
FeS+H2SO4→FeSO4+H2S H2S+H2SO4→4H2SxO6+S
反应过程使在运行中形成的FeS膜破坏,腐蚀反应过程中形成的S和H2S又可
参与金属的腐蚀过程,所以对材料的腐蚀具有自催化作用,过程中形成的亚硫酸,
应力腐蚀开裂有诱发作用。
三.高温下H2S与HCl的联合腐蚀作用
原油中含的氯化物在加氢过程和在高温水解过程产生HCl,与原油中的H2S的联合作用而加剧腐蚀过程:
RCl+H2→RH+HCl MgCl2+2H2O →Mg(OH)2+2HCl
HCl+Fe →FeCl2+H2 CaCl2+2H2O →Ca(OH)2+2HCl
H2S+Fe→ FeS+H2 FeS+2HCl→ FeCl2+H2S
FeCl2+H2S→ FeS+2HCl
反应中产生H2S、HCl构成腐蚀过程的循环加剧作用。
高温下H2S与H2的腐蚀协同作用,硫化氢腐蚀产生硫化铁膜,由于炼制系统中的氢渗入金属中,使金属表面FeS保护膜的孔隙增加,使紧密的膜层变为多孔或疏松,并且易剥离。
腹有诗书气自华
四.加强防腐蚀技术的研究和科学管理
目前我厂大量加工中东高含硫原油,硫化物对炼油设备的腐蚀将更加严重,因此,必须加强防腐蚀技术的研究和科学管理,采用科学信息管理的手段,加强防腐监控工作。
(l)建立原油加工档案及其腐蚀数据库,不同活性硫化物在不同温度和浓度下的腐蚀数据。
(2)建立工艺防腐数据库:研究适合于各个油种的“一脱三注”的工艺条件及助剂, 抗腐蚀破坏的催化剂等。
(3)建立缓蚀剂、中和剂、防腐涂料等使用的数据库。
(4)建立材料防腐的数据库，实行材质升级后的跟踪。
(5)建立重点装置腐蚀严重部位,关键设备的腐蚀跟踪档案。
(6)综合各种含硫原油的基础数据,优化工艺条件及设备选材,实现炼油装置长周期运转。
五.参考文献
[1] 张玉轩.胜华炼油厂设备防腐对策[J].中国石油大学,2012
[2] 成二辉。
腐蚀与防护专家系统简介[J].腐蚀与防护,2008.
[3] 王教东．初探云计算在军交运输信息化过程中的应用[J].军事交通学院学
报，2012,14(7)；69-72.
[4] 于凤昌．原油中不同硫化物的腐蚀研究［J］．石油化工腐蚀与防护，
2011,28 （2）:4-6.
[5] 林海潮，余家康，史志明，等．含硫原油炼制过程中的活性硫腐蚀［J］．腐
蚀科学与防护技术，2013,12（6）：341-345.
[6] 胡洋，李晓刚，周建龙．环烷酸腐蚀研究方法进展［J］．石油化工腐蚀
与防护，2011,26(3):5-9
[7] 段永锋，李朝法，于凤昌，等．高硫原油在高温下的腐蚀性能及选材研究
［J］．2012,29(7)；4-7
[8] 柯伟．中国腐蚀调查报告[M]．北京：化学工业出版社，2003;1-10
[9] 中国石油化工设备管理协会．石油化工装置设备腐蚀与防护手册[M].中国
石化出版社，2012.
[10] 赵敏，康强利，杨欢，等．石化企业设备防腐蚀管理现状及存在问题
［J］.2013(sl);27-30
腹有诗书气自华
出师表
两汉：诸葛亮
先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。
亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。
先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。
侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。
臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。
先帝不以臣卑鄙，猥自枉屈，三顾臣于草庐之中，咨臣以当世之事，由是感激，遂许先帝以驱驰。
后值倾覆，受任于败军之际，奉命于危难之间，尔来二十有一年矣。
先帝知臣谨慎，故临崩寄臣以大事也。
受命以来，夙夜忧叹，恐托付不效，以伤先帝之明；故五月渡泸，深入不毛。
今南方已定，兵甲已足，当奖率三军，北定中原，庶竭驽钝，攘除奸凶，兴复汉室，还于旧都。
此臣所以报先帝而忠陛下之职分也。
至于斟酌损益，进尽忠言，则攸之、祎、允之任也。
愿陛下托臣以讨贼兴复之效，不效，则治臣之罪，以告先帝之灵。
若无兴德之言，则责攸之、祎、允等之慢，以彰其咎；陛下亦宜自谋，以咨诹善道，察纳雅言，深追先帝遗诏。
臣不胜受恩感激。
今当远离，临表涕零，不知所言。
腹有诗书气自华
腹有诗书气自华。
