量房绘图要点
测绘技术绘图方法与技巧
测绘技术绘图方法与技巧测绘技术是现代社会中不可或缺的一项技术，它通过测量和绘制地形、地貌等信息，为国家的建设和发展提供了重要的基础数据。
在测绘过程中，绘图是其中一个重要的环节，它通过将测量所得的数据以图形的形式呈现出来，使人们更直观地了解地理信息。
在这篇文章中，我们将探讨测绘技术中的绘图方法与技巧。
一、选择合适的绘图工具在绘图过程中，选择合适的绘图工具是非常重要的一步。
常用的绘图工具包括绘图仪、绘图板、曲线尺等。
在选择绘图仪时，要考虑到绘图的精度和稳定性，选择适合自己需求的仪器。
绘图板则常用于手绘绘图，它具有便携性和灵活性的优势，方便在户外进行绘图。
此外，曲线尺可以帮助绘制图形中的曲线部分，提高绘图的精度和效率。
二、合理设计绘图比例尺绘图时，正确选择比例尺对于保持绘图的准确性和清晰度至关重要。
比例尺是绘制的图形与实际场景的比例关系，通常以分数的形式表示，如1:1000。
在确定比例尺时，要考虑到绘图的用途和绘图纸的大小，确保图形在绘图纸上的尺寸合适，既不会显得拥挤，也不会显得过于稀疏。
三、学习使用CAD软件随着科技的发展，计算机辅助设计（CAD）软件已经成为测绘绘图中的重要工具。
学习使用CAD软件，可以帮助绘图人员更高效地完成绘图任务，并且有助于绘图的精度和准确性的提升。
CAD软件提供了丰富的绘图功能和工具，可以轻松绘制复杂的图形和多维数据的图表，使绘图工作更加简便。
四、绘制详细标注在绘图过程中，详细的标注是非常重要的。
标注可以使人们对图形的含义和细节有更全面的理解，帮助他人更容易分辨图中各个元素，并减少理解上的误差。
在标注时，应该注意使用规范的符号和标准，以确保标注的一致性和易读性。
此外，合理地安排标注的位置和布局，可以使整个图形显得更加整齐和美观。
五、考虑色彩搭配和线型选择图形的色彩搭配和线型选择也是绘图中需要注意的方面。
合理的色彩搭配可以起到突出重点和区分不同元素的作用，使整个图形更加生动和直观。
测绘技术中的CAD绘图技巧与注意事项
测绘技术中的CAD绘图技巧与注意事项随着科技的不断发展，计算机辅助设计（CAD）在测绘行业中的应用越来越广泛。
CAD绘图技巧的掌握对于测绘专业人员来说是非常重要的，它不仅能提高绘图效率，还能减少错误和提高精度。
本文将重点介绍测绘技术中CAD绘图的一些技巧与注意事项。
首先，选择合适的CAD软件是绘图的基础。
市面上有许多CAD软件可供选择，如AutoCAD、MicroStation等。
不同软件有不同的功能和操作方式，根据工作需要选择合适的软件是非常重要的。
在选择CAD软件时，还需要注意软件的版本兼容性，确保所用软件与团队成员之间能够无缝协作。
其次，正确设置绘图单位和比例是绘图的关键。
在进行CAD绘图时，需要根据实际情况选择合适的绘图单位和比例。
绘图单位通常有毫米、厘米、米等，要根据绘图对象的大小和绘图精度要求选择合适的单位。
绘图比例表示绘图对象在纸张上的缩放比例，例如1：100表示绘图对象在纸张上的实际长度是其绘图长度的1/100。
正确设置绘图单位和比例可以减少后期的测量和转换工作，提高工作效率。
第三，合理使用图层和图块是绘图的重要技巧。
图层可以将绘图对象按照不同的属性进行分类，如图层可以分为建筑图层、道路图层、管线图层等。
通过合理设置图层，可以方便地对绘图对象进行管理和编辑。
图块是指由多个绘图对象组成的整体，可以将常用的绘图对象制作为图块并存储起来，以便在其他绘图中重复使用。
合理使用图层和图块可以提高绘图的灵活性和一致性。
第四，注意绘图的精度和准确性。
在进行CAD绘图时，需要注意绘图的精度和准确性。
首先要保证绘图的几何精度，如直线的垂直度、平行线的平行度等。
其次要保证绘图的拓扑准确性，如相邻对象的连接点要重合、相切对象的切点要重合等。
同时要注意绘图数据的完整性和一致性，如线段的端点要和相交点匹配、曲线的起点和终点要一致等。
只有保证了绘图的精度和准确性，才能提高绘图结果的可靠性和使用价值。
第五，合理使用绘图工具和命令可以提高绘图效率。
画户型图没有详细尺寸的朋友们看看【史上最全的正确量房方法和注意要领】
画户型图没有详细尺寸的朋友们看看【史上最全的正确量房方法和注意要领】量房是装修的第一步，只有对房间各个地方的尺寸都了如指掌，才能更好地进行接下来的装修设计、制定预算方案等工作。
明确量房相关知识，轻松解决装修难题。
正确量房Part1：装修漫无头绪？从量房基本知识学起量房是房屋装修的第一步，这个环节虽然细小，但却是非常必须和重要的。
它是指设计师或者是业主自己对拟装修的居室进行现场勘测，并进行综合的考察的过程。
一、装修量房的作用1、了解房屋详细尺寸数据通过量房准确的了解房屋内各房间的长、宽、高以及门、窗、空调、暖气等的位置，量房首先对装修的报价会产生直接影响。
2、了解房屋格局利弊情况通过现场量房，设计师会仔细的观察房屋的位置和朝向。
以及周围的环境状况、噪音是否过大、空气质量如何、采光如何等，都会直接影响后期的设计。
如果遇到一些房子格局或外部环境不好的情况下，就需要设计来弥补。
3、保证后期房屋装修质量只有量房比较精确，才能做出准确的设计，不至于后期施工时，因为尺寸不对而无法实现，需要进行设计更改或者项目更改。
一些项目如上下水、暖气、煤气位置如果没有测量或者测量不准确，就有可能导致后期购买的坐便器、水盆等因尺寸不对无法安装而发生退货、换货的情况。
4、方便设计师与业主实地交流量房时，设计师和业主一般都会到场，如果业主对房屋的设计有一定的想法，在现场测量的时候，就可以和设计师沟通看这些想法是否可行，交流起来比较有效果。
此外，业主如果需要提前订购主材，也需要现场和设计师进行沟通后再做决定。
二、量房的收费情况一般情况都是请装修公司设计师来量房，关于量房的收费，不同的装修公司有不同的规定。
如果收费的话一般为一次100元左右，如果量好房，业主选择这家公司设计、施工，则这100元自动转化为定金的形式，如果量好房就结束了，则这100元就作为设计师量房的报酬，不予退还。
三、量房前的准备事项量房前记得携带好房屋图纸：在量房前记得携带房屋建筑水电图以及建筑结构图、户型图等。

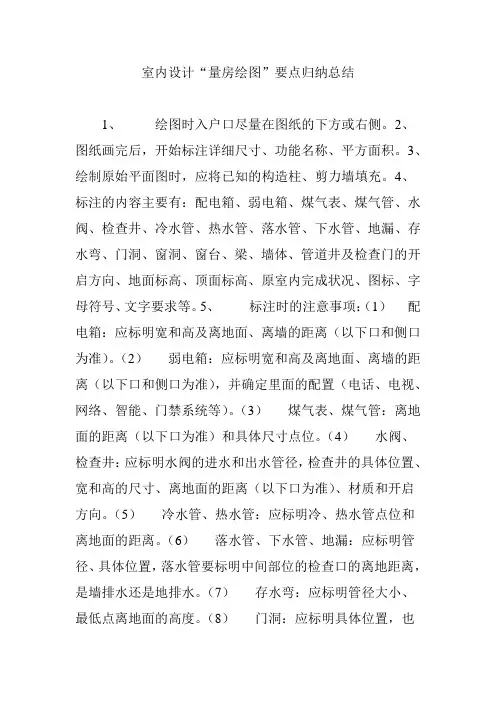

室内设计“量房绘图”要点归纳总结
室内设计“量房绘图”要点归纳总结1、绘图时入户口尽量在图纸的下方或右侧。
2、图纸画完后，开始标注详细尺寸、功能名称、平方面积。
3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。
4、标注的内容主要有：配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。
5、标注时的注意事项：（1）配电箱：应标明宽和高及离地面、离墙的距离（以下口和侧口为准）。
（2）弱电箱：应标明宽和高及离地面、离墙的距离（以下口和侧口为准），并确定里面的配置（电话、电视、网络、智能、门禁系统等）。
（3）煤气表、煤气管：离地面的距离（以下口为准）和具体尺寸点位。
（4）水阀、检查井：应标明水阀的进水和出水管径，检查井的具体位置、宽和高的尺寸、离地面的距离（以下口为准）、材质和开启方向。
（5）冷水管、热水管：应标明冷、热水管点位和离地面的距离。
（6）落水管、下水管、地漏：应标明管径、具体位置，落水管要标明中间部位的检查口的离地距离，是墙排水还是地排水。
（7）存水弯：应标明管径大小、最低点离地面的高度。
（8）门洞：应标明具体位置，也应标明门洞的高度和宽度（如原有门应用虚线表示，显示开启方向）（9）窗洞、窗台：应标明具体位置，也应标明窗洞的高度和宽度，如下面有地台的，也应标明地台高度，窗高应按地台上口至顶部下口，特别注明窗台宽度。
（10）梁、墙体：梁用虚线表示，墙体用双线表示，已知的承重墙或剪力墙填充表示，有阳台的地方应标注有无护栏，地台等。
详细标明墙体厚度、梁的底口高度和梁的宽度。
（11）原室内完成状况：应详细标明原结构情况；是否抹灰、刮灰、贴砖、找平、防水等。
（12）图标：在相应的图纸中应放置相应的图标，图标以公司确定为准。
（13）文字要求：图纸的字体为“经典中圆”，标注点位用黑点表示。
CAD绘制建筑户型图的技巧与要点
建筑户型图是在设计和规划建筑物时不可或缺的工具之一。CAD（Computer-Aided Design）软件的广泛应用，使得绘制户型图变得更加方便和高效。在本文中，我们将探讨一些CAD软件中绘制建筑户型图的技巧和要点。
1.准备工作
在开始绘制建筑户型图之前，准备工作非常重要。首先，要准确地测量建筑的尺寸和平面图，并确保这些数据的准确性。其次，清理CAD软件中的项目文件并创建新的工作空间。最后，预先设置好线条和图层的属性，以便在绘制过程中能够快速选择和修改。
6.图层管理和颜色填充
使用CAD软件的图层管理功能，可以对不同的图元进行分组和管理。将墙体、家具、标注等元素分配到不同的图层，并根据需要进行显示和隐藏。此外，可以为不同的元素选择合适的填充颜色和线条样式，以增加图纸的可读性和美观度。
7.输出和打印
完成建筑户型图的绘制后，可以使用CAD软件提供的输出和打印功能，将图纸导出为图像文件或打印到实际纸张上。在输出和打印过程中，要确保图纸的比例和清晰度与CAD软件中的设计一致。
以上是绘制建筑户型图时使用CAD软件的一些技巧和要点。通过准确的测量、合理的布局、清晰的标注以及有效的图层管理，可以得到高质量和可读性强的建筑户型图。当然，随着使用CAD软件的经验积累，绘制建筑户型图的速度和准确度也会逐渐提高。希望这些技巧和要点能对您在绘制建筑户型图时有所帮助。
4.室内布局
一旦墙体和隔墙绘制完成，就可以开始进行室内布局。根据平面图的设计要求，选择和放置家具、门窗、橱柜等室内元素。使用CAD软件的复制和对齐工具来加快室内布局的速度。确保每个房间的布局符合设计和功能的要求。
5.标注和文字说明
在建筑户型图中，标注和文字说明非常重要，以提供详细的细节和信息。使用CAD软件的标注和文字工具，添加房间名称、尺寸、门窗的标注以及其他相关说明。确保文字清晰可读，与图纸比例相符，并将其放置在建筑户型图的起点开始，通常是绘制建筑物的基础平面。选择一个合适的坐标系，并使用正确的尺寸比例缩放画布。然后，使用线段和多边形工具绘制建筑物的外框轮廓。

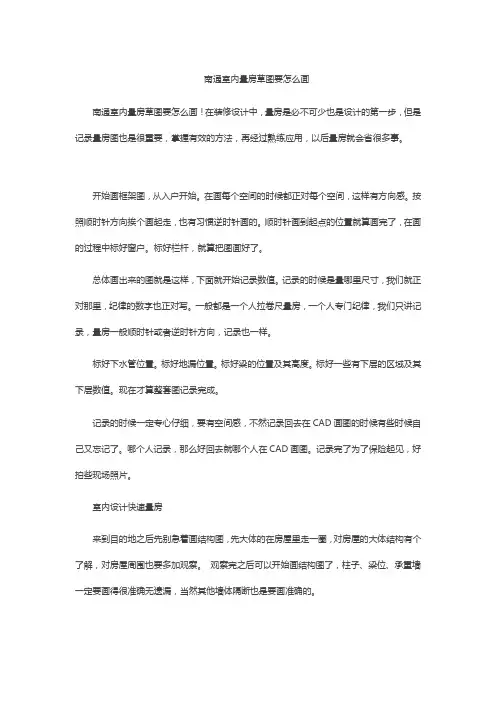

南通室内量房草图要怎么画
南通室内量房草图要怎么画南通室内量房草图要怎么画！在装修设计中，量房是必不可少也是设计的第一步，但是记录量房图也是很重要，掌握有效的方法，再经过熟练应用，以后量房就会省很多事。
开始画框架图，从入户开始。
在画每个空间的时候都正对每个空间，这样有方向感。
按照顺时针方向挨个画起走，也有习惯逆时针画的。
顺时针画到起点的位置就算画完了，在画的过程中标好窗户。
标好栏杆，就算把图画好了。
总体画出来的图就是这样，下面就开始记录数值。
记录的时候是量哪里尺寸，我们就正对那里，纪律的数字也正对写。
一般都是一个人拉卷尺量房，一个人专门纪律，我们只讲记录，量房一般顺时针或者逆时针方向，记录也一样。
标好下水管位置。
标好地漏位置。
标好梁的位置及其高度。
标好一些有下层的区域及其下层数值。
现在才算整套图记录完成。
记录的时候一定专心仔细，要有空间感，不然记录回去在CAD画图的时候有些时候自己又忘记了。
哪个人记录，那么好回去就哪个人在CAD画图。
记录完了为了保险起见，好拍些现场照片。
室内设计快速量房来到目的地之后先别急着画结构图，先大体的在房屋里走一圈，对房屋的大体结构有个了解，对房屋周围也要多加观察。
观察完之后可以开始画结构图了，柱子、梁位、承重墙一定要画得很准确无遗漏，当然其他墙体隔断也是要画准确的。
草图画完后就可以开始测量尺寸了，工程量比较大的话好是有两个人一起去，一个负责记录，一个负责测量，可以提高工作效率。
量尺寸的时候可以按顺时针方向来量，也可以沿着逆时针的方向来量，千万不要一个房间还没量完就到另一个房间量，很容易有遗漏。
量完尺寸还要记得拍照存档，便于在电脑上画图的时候随时翻出观察，不用再跑工地。
拍照也要有所侧重，不要什么都拍，可以拍一下管位以及比较复杂的结构。
量完尺寸，拍完照片后就要在电脑上用CAD画出原始结构图。
好是让负责记录尺寸的人画，因为有的时候会记录下很多尺寸，草图就显得很乱，可能只有记录的本人才能看得懂。
只有在电脑上画出原始结构图，量房才算是结束了。
设计师怎么量房 设计师量房注意事项
量房装修房子的步，设计师会对每个房间结构和尺寸小出详细了解，才能接下来的装修设计，制定出预算方案。
可设计师怎么量房呢？对于不懂的用户来说，设计师只在室内转了两圈，用笔和尺子比划比划，却不知道在什么，看看设计师量房注意事项有哪些。
一、设计师怎么量房不同设计师量房的方法不同的，只要准确地测量出业主的房型就实现了量房的目的。
以下设计量房的步骤：1、了解房型结构设计师会巡视每个居室，了解每个居室的户型和结构。
2、画出概平面设计师会在纸上画出房子的概平面，但平面的尺寸要精确，对于每个房间与房间的衔接要体现出来。
3、测量每个房间从进户门始，一个一个房间的测量，并把测量的每一个数据记录到平面中相应的位置上。
用卷尺测量房间的长、高度，门与墙体的左右间隔，门与天花的间隔尺寸，窗和地面的间隔尺寸等等。
4、检查按照上述方法，把房屋内所有的房间测量一遍。
为了避免漏测，测量的顺序要一层测量完后再测量另外一层，而且房间的顺序从左到右；5、标记清楚设计师会用不同颜色笔，把所有尺寸小标记清楚，以免混淆。
6、全面检查在全部测量完后，再全面的检查一遍，以确保测量的准确，精细。
二、设计师量房注意事项1、和设计师量业主不要以为量房装修设计师的工作，跟自己没有关系，那就错了，量房的时候，业主好和设计师，能够帮助设计师全面和准确的了解房屋状况。
量房时和设计师表面自己的初步设计意图。
2、房屋建筑水电图以及建筑结构图由于许多的暖气管道与水路设施都隐藏在地下的，设计师从表面无法进行测量；承重墙或软体墙等墙体结构从表面也较难分辨，所以这两张图纸在量房过程中能给设计师，以免在装修设计的时候，引起不必要的问题。
3、水电设计师要和物业了解水电、暖气改造方面的具体要求，房屋外立面可否拆改，阳台窗能否闭等等，以避免不必要的麻烦。
三、设计师量房工具有哪些1、尺卷尺主要配合测量仪使用，用于量小尺寸或者测量仪红外线没有落处的时候。
2、相机或其他拍照设备可以更好的记录房屋的每个细节，以及空间的整体直观布局，避免出现和图纸上的遗漏问题，可以更好的提高量房的质量和效率。
建筑物立面测绘的操作步骤与要点
建筑物立面测绘的操作步骤与要点当我们欣赏一座美丽的建筑物时，往往会被它壮丽的外观所吸引。
建筑物的立面设计不仅仅是为了美观，更是为了提供舒适的居住和工作环境。
为了能够准确地测绘建筑物的立面，需要遵循一系列操作步骤和要点。
本文将对此进行详细介绍。
首先，建筑物立面测绘的第一步是收集基本信息。
在进行测绘之前，需要对建筑物的结构、方位、大小和周围环境进行详细调查。
通过搜集基本信息，可以为后续的测绘工作提供重要的参考依据。
接着，进行建筑物的外观测量。
建筑物的外观包括墙面、窗户、门以及其他装饰物等。
在测绘过程中，可以利用测距仪、测量绳或者是激光测距仪等工具来测量建筑物各个部分的尺寸和位置。
此外，还需要测量建筑物与地面的高度差，以便在绘制立面图时能够准确地反映建筑物的实际情况。
第三步是对建筑物立面进行绘制。
在绘制过程中，可以使用计算机辅助设计软件或者是手工绘图的方式。
通过将测量所得的尺寸和位置转化为图纸上的标尺，可以得到建筑物立面的准确图像。
在绘制过程中，需要注重线条的精细度和比例的准确性，以确保绘制出的立面图能够真实地反映建筑物的外观。
除了以上的基本步骤外，还需要注意以下几个要点。
首先，操作人员需要具备一定的测量和绘图知识，以确保测绘结果的准确性和可靠性。
其次，需要选择适当的测量工具，以满足不同建筑物立面的要求。
同时，还需要关注测量工具的精度和稳定性，以避免误差的产生。
此外，测绘过程中需要注意安全，避免发生意外事故。
在实际应用中，建筑物立面的测绘可以应用于多个领域。
例如，在建筑设计中，可以通过测绘建筑物立面来提供设计师所需的参考信息。
同时，在建筑维修与保养中，也可以利用建筑物立面测绘的结果，进行维修工作的计划和评估。
此外，建筑物立面测绘还可以应用于城市规划中，以帮助规划者更好地了解城市建筑的分布和特点。
总之，建筑物立面测绘是一项较为复杂的工作，需要进行一系列的操作步骤和要点的注意。
通过准确地测绘建筑物立面，可以为建筑设计、维修与保养以及城市规划等领域提供重要的参考信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
量房绘图要点 Final approval draft on November 22, 2020装饰制图程序量房决定报价与设计简单地说，量房就是客户带设计师到新房内进行实地测量，对房屋内各个房间的长、宽、高以及门、窗、空调、暖气的位置进行逐一测量，量房首先对装修的报价会产生直接影响。
同时，量房过程也是客户与设计师进行现场沟通的过程，它虽然花费时间不多，但看似简单、机械的工作却影响和决定着接下来的每个装修环节。
设计不是简单的机械重复，每位业主的房屋内外环境都是不同的，不同的地理环境与空间状态，决定了不一样的设计。
设计师在量房现场，就必须仔细观察房屋的位置和朝向，以及周围的环境状态，噪声是否过大、空气质量如何、采光是否良好等。
因为这些状况直接影响到后期的设计，若房子临近街道，过于吵闹，设计师可以建议业主安装中空玻璃，这样隔音效果比较好；如果房屋原来采光不好，则需要用设计来弥补。
量房工具{1} 卷尺{2} 纸{3} 笔(最好两种颜色，用以标注特别之处){4} 最好带上数码相机，以便在平面上对空间有个认识量房六步曲不同设计师有不同的量房方法，其实只要准确地测量出业主的房型就实现了量房的目的。
在此，把量房步骤加以简单的归纳，提供给大家做参考，希望可以帮助大家把装修变成一件轻松的事情。
{1} 巡视一遍所有的房间，了解基本的房型结构，对于特别之处要予以关注。
{2} 在纸上画出大概的平面(不讲求尺寸，这个平面只是用于记录具体的尺寸，但要体现出房间与房间之间的前后、左右连接方式)。
{3} 从进户门开始，一个一个房间测量，并把测量的每一个数据记录到平面中相应的位置上。
测量方法A.卷尺量出房间的长度、高度(长度要紧贴地面测量，高度要紧贴墙体拐角处测量)；B.把通向另一个房间的具体尺寸再测量、记录(了解两个房间之间的空间结构关系)；C.观察四面墙体上如果有门、窗、开关、插座、管子等，在纸上简单示意；D.测量门本身的长、宽、高，再测量这个门与所属墙体的左、右间隔尺寸，测量门与天花的间隔尺寸;E.测量窗本身的长、宽、高，再测量这个窗与所属墙体的左、右间隔尺寸，测量窗与天花的间隔尺寸；F.按照门窗的测量方式把开关、插座、管子的尺寸记录；(厨房、卫生间要特别注意)G.要注意每个房间天花上的横梁尺寸以及固定的位置。
{4} 按照上述方法，把房屋内所有的房间测量一遍。
如果是多层的，为了避免漏测，测量的顺序要一层测量完后再测量另外一层，而且房间的顺序要从左到右；{5} 有特殊之处用不同颜色的笔标示清楚；{6} 在全部测量完后，再全面检查一遍，以确保测量的准确、精细。
量房特别注意{1}了解总电表的容量是多少安培的，计算一下自己的大概使用量是否够，如果需要大功率的则需要提前到供电局申请改动。
{2} 了解煤气、天然气是多少立方的，同样，若有变动需要提前到煤气公司申请。
{3} 根据房型图(请注意，不是买房子的时候拿到的房型图，而是由物业提供的准确的建筑房型图)，了解哪些墙是承重墙。
{4} 了解进户水管的位置以及进户后的水管是几分管。
{5} 了解下水的位置和坐便器的坑位。
量房制图要求1、量房前准备测量工具：画板、钢卷尺、测距仪、照像机、指南针、笔等。
2、应向物管部门了解拆除部位状况及电梯可否使用。
3、注明小区名称、客户姓名、单元幢号和楼层数。
4、进入房内，应先了解户型结构，再开始画图。
5、在标注的时候，文字和标高尽量标注在外面。
6、标注尺寸时，按长宽高来标注。
MH 门高 MW门宽 CH窗高 CW窗宽 CTW窗台宽 CTH窗台高 DH地高 LW梁宽 W宽 H高 L长 KSDJDH 可视对讲地高 JCKDH检查口地高 DTW地台宽 DTH地台高 CSWDH存水弯地高 HLH护栏高阳台无窗的梁底标高字母统一用CDH表示 DL地梁 TH台高7、有拆除项目较多时，应在拆除后到现场复核尺寸。
8、制作图时，应按公司统一标准和要求进行绘制。
9、所有标注中，应以公司统一材料代码进行标注。
10、在标注中，有特殊要求时，可用文字标注。
11、图纸绘制完成后，应交设计师进行审核，完毕交审核员审核。
12、制图内容分为三类：第一类为平面类：（封面、目录、原始平面图、平面布局图、平面索引图、拆除墙体定位图、加砌墙体定位图、地面材质图、天花布置图、灯具定位图）第二类为立面类：（每个区域的立面图都要绘制。
）第三类为剖面类：（剖面图、节点大样图）。
13、在完成的图纸中，必须要有相关设计师的签字、日期和制图人员的名字。
14、在设计和制图中，相关的要求和规范按公司制度执行。
原始平面图：1、绘图时入户口尽量在图纸的下方或右侧。
2、图纸画完后，开始标注详细尺寸、功能名称、平方面积。
3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。
4、标注的内容主要有：配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。
5、标注时的注意事项：（1）配电箱：应标明宽和高及离地面、离墙的距离（以下口和侧口为准）。
（2）弱电箱：应标明宽和高及离地面、离墙的距离（以下口和侧口为准），并确定里面的配置（电话、电视、网络、智能、门禁系统等）。
（3）煤气表、煤气管：离地面的距离（以下口为准）和具体尺寸点位。
（4）水阀、检查井：应标明水阀的进水和出水管径，检查井的具体位置、宽和高的尺寸、离地面的距离（以下口为准）、材质和开启方向。
（5）冷水管、热水管：应标明冷、热水管点位和离地面的距离。
（6）落水管、下水管、地漏：应标明管径、具体位置，落水管要标明中间部位的检查口的离地距离，是墙排水还是地排水。
（7）存水弯：应标明管径大小、最低点离地面的高度。
（8）门洞：应标明具体位置，也应标明门洞的高度和宽度（如原有门应用虚线表示，显示开启方向）（9）窗洞、窗台：应标明具体位置，也应标明窗洞的高度和宽度，如下面有地台的，也应标明地台高度，窗高应按地台上口至顶部下口，特别注明窗台宽度。
（10）梁、墙体：梁用虚线表示，墙体用双线表示，已知的承重墙或剪力墙填充表示，有阳台的地方应标注有无护栏，地台等。
详细标明墙体厚度、梁的底口高度和梁的宽度。
（11）原室内完成状况：应详细标明原结构情况；是否抹灰、刮灰、贴砖、找平、防水等。
（12）图标：在相应的图纸中应放置相应的图标，图标以公司确定为准。
（13）文字要求：图纸的字体为“经典中圆”，标注点位用黑点表示。
（14）窗户要画出每扇窗户的宽度，应标明有无纱窗。
原始平面图：6、画图时，入户口不能画在图纸的上方，并标注入口图标和朝向坐标（坐标画四个方向）。
7、图纸画完后，开始标注详细尺寸和内容。
8、绘制原始平面图时，应将已知的构造柱、剪力墙填充。
9、标注的内容主要有：配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。
10、标注时的注意事项：（1）配电箱：应标明宽和高及离地面的距离（以下口为准），并确定里面的配置（入户线的大小、多少空开控制和回路控制），标明是明装还是暗装。
（2）弱电箱：应标明宽和高及离地面的距离（以下口为准），并确定里面的配置（电话、电视、网络、智能、门禁系统等），标明是明装还是暗装。
（3）煤气表、煤气管：离地面的距离（以下口为准）和具体尺寸，并标明管径和点位。
（4）水阀、检查井：应标明水阀的进水和出水管径，检查井的具体位置、宽和高的尺寸、离地面的距离（以下口为准）、材质和开启方向。
（5）冷水管、热水管：应标明冷、热水管的方向、管径、点位和离地面的距离，标明冷、热水管的中心距离，热水要注明热水的来源（太阳能、煤气热水器、电热水器）。
（6）落水管、下水管、地漏：应标明管径、具体位置，落水管要标明中间部位的检查口的离地距离，是墙排水还是地排水。
（7）存水弯：应标明管径大小、最低点离地面的高度。
（8）门洞：应标明具体位置，也应标明门洞的高度和宽度（如原有门应用虚线表示，显示开启方向）（9）窗洞、窗台：应标明具体位置，也应标明窗洞的高度和宽度，如下面有地台的，也应标明地台高度，窗高应按地台上口至顶部下口，特别注明窗台宽度。
（10）梁、墙体：梁用虚线表示，墙体用双线表示，已知的承重墙或剪力墙填充表示，有阳台的地方应标注有无护栏，地台等。
详细标明墙体厚度、梁的地口高度和梁的宽度。
（11）管道井及检查门：应标明是什么管道井，检查门的开启方向和材质，并标明离地面高度和检查门、烟道口的宽和高。
（12）地面标高、顶面标高：标高以区域分划分，不按正负零计算。
按地面的标高开始计算顶面标高，标高符号内不填充。
（13）原室内完成状况：应详细标明原结构情况；是否抹灰、刮灰、贴砖、找平、防水等。
（14）图标：在相应的图纸中应放置相应的图标，图标以公司确定为准。
（15）字母符号：今后的文字基本上用字母符号代替，以公司确定为准。
（16）文字要求：图纸的字体为黑体（包括索引符号），引线标注为宋体，并标注在点位上，标注点位用黑点表示。
（17）门洞线画单虚线，画在每个区域内。
（18）窗户要画出每扇窗户的宽度，应标明有无纱窗。
（19）阳台无窗的梁底标高字母统一用CDH表示。
平面布局1、平面布局图不画索引符号。
（索引符号专用一张索引图标注）2、标注每个区域的平方面积。
（净尺寸大数的面积）3、平面布局图应标注窗户开启方向和窗户的宽度。
4、墙面铺砖应画出铺砖厚度；瓷砖厚度为30mm，石材厚度为40mm。
5、门套要画出基础结构，包括台口的结构。
（门套线厚度要注明，避免踢脚线收口不协调，但踢脚线不用画。
）6、地面有地台要标注标高。
7、成品家俱用虚线表示，现场制作及定做产品用实线表示。
8、柜体高度超过1200的平面打叉，低于1200的不打叉。
9、布局图要画明地漏位置。
10、在布局时，应注意放置饮水机、洗衣机、空调、拖把池的位置和尺寸。
11、电视机应考虑机顶盒。
12、字体要求：黑体，引线标注；宋体，并标注在点位上。
13、应详细标注图纸比例。
14、窗帘应考虑安装方式，并留足窗帘盒的宽度，正常情况下不低于180mm宽。
15、在布局时，应考虑家俱的大约尺寸，以保证实用或空间面积。
16、放置相应的图例。
17、洗手台盆台上盆为双虚线，台下盆为单虚线，艺术台盆根据造型绘制。
18、在绘制洗手台盆时，应注意龙头的出水方式。
（是在盆上、盆后还是墙上）19、墙面有造型的，应画出轮廓线。
20、如原有入户门画虚线，半成品门或现场制作的门为实线（含套装门为实线）。
21、如果淋浴间花洒安装在顶上的，在平面图上要表示出来，且距墙的中心位置不低于450mm。
