塑料模具材料热处理
8566模具钢热处理工艺

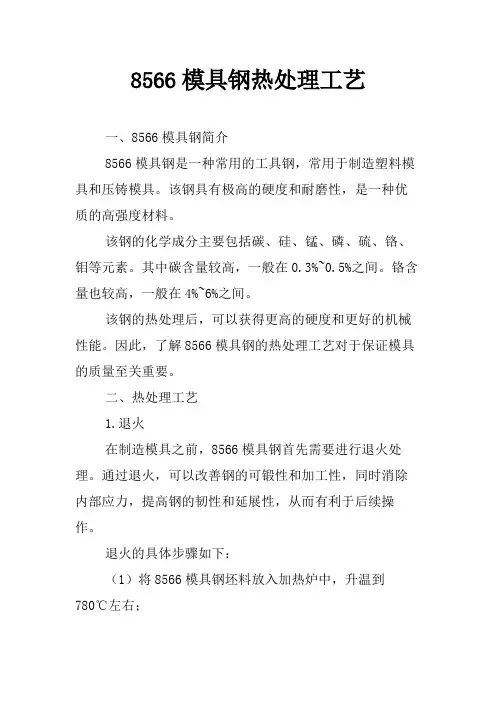

8566模具钢热处理工艺一、8566模具钢简介8566模具钢是一种常用的工具钢，常用于制造塑料模具和压铸模具。
该钢具有极高的硬度和耐磨性，是一种优质的高强度材料。
该钢的化学成分主要包括碳、硅、锰、磷、硫、铬、钼等元素。
其中碳含量较高，一般在0.3%~0.5%之间。
铬含量也较高，一般在4%~6%之间。
该钢的热处理后，可以获得更高的硬度和更好的机械性能。
因此，了解8566模具钢的热处理工艺对于保证模具的质量至关重要。
二、热处理工艺1.退火在制造模具之前，8566模具钢首先需要进行退火处理。
通过退火，可以改善钢的可锻性和加工性，同时消除内部应力，提高钢的韧性和延展性，从而有利于后续操作。
退火的具体步骤如下：（1）将8566模具钢坯料放入加热炉中，升温到780℃左右；（2）保温1~2小时，使钢材均匀加热，达到完全退火状态；（3）慢慢冷却至室温。
2.淬火淬火是提高8566模具钢硬度和强度的关键工艺之一。
通过淬火，可以使钢材快速冷却，从而在保持其硬度的同时保持其塑性。
淬火的步骤如下：（1）将8566模具钢坯料放入淬火槽中，升温到800~820℃；（2）在保持温度的同时，保持一段时间，一般为15~30分钟；（3）快速冷却至室温。
在淬火过程中，需要注意以下几点：（1）淬火过程要快速，避免因时间过长而导致钢材组织出现异常；（2）淬火介质的选择也是非常重要的。
一般使用水、油或聚合物锅炉油作为淬火介质。
在选择淬火介质时，需要根据钢材的化学成分、尺寸和要求的硬度等因素进行综合考虑。
3.回火在完成淬火后，8566模具钢需要进行回火处理。
通过回火，可以消除钢材内部残留的应力，提高钢的塑性和韧性，同时减少硬度和提高切削性能。
回火的步骤如下：（1）将8566模具钢坯料放于加热炉中，升温到250~500℃之间，保温1~2小时；（2）按要求逐渐冷却至室温。
在回火过程中，需要注意以下几点：（1）回火温度一般应选择低于钢材淬火温度的一半的温度。
pa12材质的热处理温度
pa12材质的热处理温度

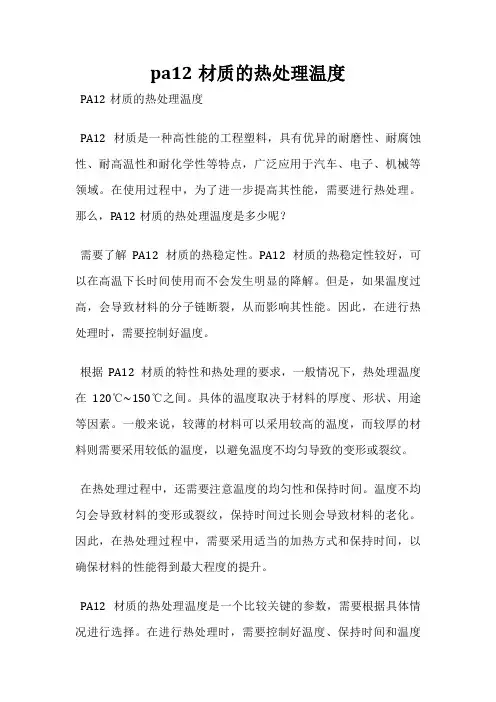

PA12材质的热处理温度
PA12材质是一种高性能的工程塑料，具有优异的耐磨性、耐腐蚀性、耐高温性和耐化学性等特点，广泛应用于汽车、电子、机械等领域。
在使用过程中，为了进一步提高其性能，需要进行热处理。
那么，PA12材质的热处理温度是多少呢？
需要了解PA12材质的热稳定性。
PA12材质的热稳定性较好，可以在高温下长时间使用而不会发生明显的降解。
但是，如果温度过高，会导致材料的分子链断裂，从而影响其性能。
因此，在进行热处理时，需要控制好温度。
根据PA12材质的特性和热处理的要求，一般情况下，热处理温度在120℃~150℃之间。
具体的温度取决于材料的厚度、形状、用途等因素。
一般来说，较薄的材料可以采用较高的温度，而较厚的材料则需要采用较低的温度，以避免温度不均匀导致的变形或裂纹。
在热处理过程中，还需要注意温度的均匀性和保持时间。
温度不均匀会导致材料的变形或裂纹，保持时间过长则会导致材料的老化。
因此，在热处理过程中，需要采用适当的加热方式和保持时间，以确保材料的性能得到最大程度的提升。
PA12材质的热处理温度是一个比较关键的参数，需要根据具体情况进行选择。
在进行热处理时，需要控制好温度、保持时间和温度
均匀性，以确保材料的性能得到最大程度的提升。
fastcool50模具钢热处理工艺
fastcool50模具钢热处理工艺
Fastcool50模具钢是一种常用的热作模具钢，具有良好的耐热性、耐磨性和硬度，适用于制造模具、塑料模具等高精度零部件。
为了确保Fastcool50模具钢的性能和使用寿命，必须经过严格的热处理工艺。
首先，对Fastcool50模具钢进行固溶处理。
固溶处理是通过加热将合金元素溶解在基体中，使晶粒细化，提高钢的均匀性和硬度。
固溶处理温度一般在1100-1150摄氏度，保温时间根据钢材的厚度和规格而定，一般为1-2小时。
接着，进行淬火处理。
淬火是将固溶处理后的Fastcool50模具钢迅速冷却到室温，以获得高硬度和强度。
淬火温度一般在980-1020摄氏度，冷却介质可选择空气冷却、油冷却或盐浴冷却，具体根据模具的使用要求和硬度要求来确定。
随后，进行回火处理。
回火是为了消除淬火时产生的内应力，降低脆性，提高韧性和强度。
回火温度一般在150-500摄氏度，时间根据模具的尺寸和要求而定，一般为1-2小时。
最后，进行表面处理。
表面处理可以采用渗碳、氮化等工艺，以提高Fastcool50模具钢的表面硬度和耐磨性，延长模具的使用寿命。
表面处理的温度和时间根据具体工艺要求来确定。
总的来说，Fastcool50模具钢的热处理工艺需要严格控制各个环节，确保钢材的性能和质量达到要求。
只有在合适的温度、时间和工艺条件下进行热处理，才能使Fastcool50模具钢发挥最佳性能，提高模具的耐磨性和使用寿命，确保模具的高效生产和使用。
1.2316热处理工艺

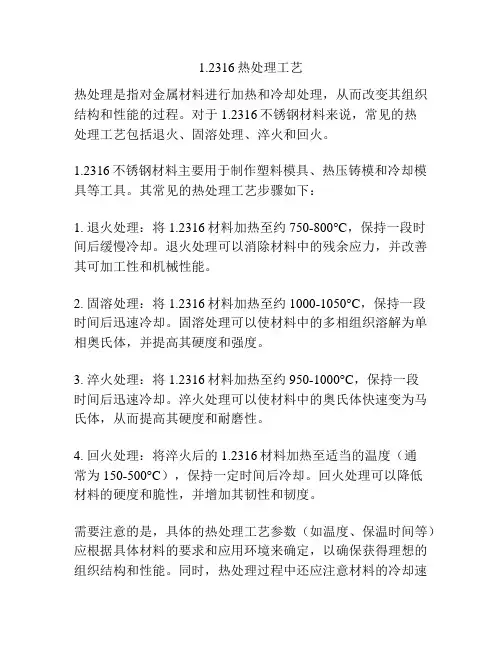

1.2316热处理工艺
热处理是指对金属材料进行加热和冷却处理，从而改变其组织结构和性能的过程。
对于1.2316不锈钢材料来说，常见的热
处理工艺包括退火、固溶处理、淬火和回火。
1.2316不锈钢材料主要用于制作塑料模具、热压铸模和冷却模具等工具。
其常见的热处理工艺步骤如下：
1. 退火处理：将1.2316材料加热至约750-800°C，保持一段时
间后缓慢冷却。
退火处理可以消除材料中的残余应力，并改善其可加工性和机械性能。
2. 固溶处理：将1.2316材料加热至约1000-1050°C，保持一段
时间后迅速冷却。
固溶处理可以使材料中的多相组织溶解为单相奥氏体，并提高其硬度和强度。
3. 淬火处理：将1.2316材料加热至约950-1000°C，保持一段
时间后迅速冷却。
淬火处理可以使材料中的奥氏体快速变为马氏体，从而提高其硬度和耐磨性。
4. 回火处理：将淬火后的1.2316材料加热至适当的温度（通
常为150-500°C），保持一定时间后冷却。
回火处理可以降低
材料的硬度和脆性，并增加其韧性和韧度。
需要注意的是，具体的热处理工艺参数（如温度、保温时间等）应根据具体材料的要求和应用环境来确定，以确保获得理想的组织结构和性能。
同时，热处理过程中还应注意材料的冷却速
度和冷却介质的选择，以避免产生过快或过慢的冷却速度导致的质量问题。
时效处理

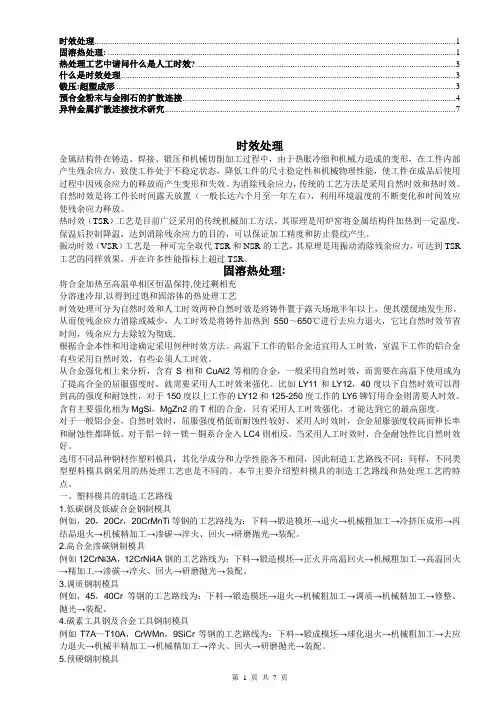

时效处理 (1)固溶热处理: (1)热处理工艺中请问什么是人工时效? (3)什么是时效处理 (3)锻压:超塑成形 (3)预合金粉末与金刚石的扩散连接 (4)异种金属扩散连接技术研究 (7)时效处理金属结构件在铸造、焊接、锻压和机械切削加工过程中，由于热胀冷缩和机械力造成的变形，在工件内部产生残余应力，致使工件处于不稳定状态，降低工件的尺寸稳定性和机械物理性能，使工件在成品后使用过程中因残余应力的释放而产生变形和失效。
为消除残余应力，传统的工艺方法是采用自然时效和热时效。
自然时效是将工件长时间露天放置（一般长达六个月至一年左右），利用环境温度的不断变化和时间效应使残余应力释放。
热时效（TSR）工艺是目前广泛采用的传统机械加工方法，其原理是用炉窑将金属结构件加热到一定温度，保温后控制降温，达到消除残余应力的目的，可以保证加工精度和防止裂纹产生。
振动时效（VSR）工艺是一种可完全取代TSR和NSR的工艺，其原理是用振动消除残余应力，可达到TSR 工艺的同样效果，并在许多性能指标上超过TSR。
固溶热处理:将合金加热至高温单相区恒温保持,使过剩相充分溶速冷却,以得到过饱和固溶体的热处理工艺时效处理可分为自然时效和人工时效两种自然时效是将铸件置于露天场地半年以上，便其缓缓地发生形，从而使残余应力消除或减少，人工时效是将铸件加热到550～650℃进行去应力退火，它比自然时效节省时间，残余应力去除较为彻底.根据合金本性和用途确定采用何种时效方法。
高温下工作的铝合金适宜用人工时效，室温下工作的铝合金有些采用自然时效，有些必须人工时效。
从合金强化相上来分析，含有S相和CuAl2等相的合金，一般采用自然时效，而需要在高温下使用或为了提高合金的屈服强度时，就需要采用人工时效来强化。
比如LY11和LY12，40度以下自然时效可以得到高的强度和耐蚀性，对于150度以上工作的LY12和125-250度工作的LY6铆钉用合金则需要人时效。
注塑制品为什么要退火处理、处理方法
前言：因为工厂的PC材料产品需要退火处理，所以在网上搜集了一些相关的资料。
自己学习了，也提供有需要的朋友分享一下。
塑料产品变形.开裂.老化的原因和退火处理塑料制品的退火处理是指塑料在料筒里塑化不均或者产品在模腔内冷却速度不均而引起产品内应力的存在导致产品在以后有变形.开裂.老化等原因。
退火处理是在产品在室内，用热液体介质如热水，热矿物油，热甘油等液体，加热到比产品使用温度高20-35度或者比产品的热变形温度低25-35度的温度下，将产品放进去，退火的时间长短要视产品的壁厚而定，越厚的壁要退火的时间越长。
要注意，经退火的产品拿出热液体后要摆平让它自然冷却，不可以用冷水采取速冷的方法。
退火的产品一般为PC，PS等塑料，对于POM，PVC等塑料就不用退火处理的。
/news_view.asp?id=56注塑制品为什么要退火处理？怎样进行退火处理？注塑制品生产成型过程中，由于原料塑化的不均匀或者是在注射成型时模具温度的不均衡，使制品成型时冷却降温速度不一致，造成制品产生不均匀结晶、取向和收缩，结果使制品产生内应力。
由于制品中内应力的作用，在使用或贮存时，制品的性能发生变化或者出现变形或裂纹等现象。
为了消除或减少成型制品中的内应力、避免制品在贮存或应用时产生较大的变形或开裂，对成型后的一些制品要进行退火处理。
注塑制品的退火方法如下。
把成型脱模后的注塑制品放在有一定温度的加热介质（如油、液体石蜡或甘油）或有热空气循环的供箱中，加热温度要低于制件的热变形温度20℃左右。
不同塑料制品的热处理退火条件可参照表1。
热处理时间达到要求后，制件随介质一起缓慢降温至室温。
注意，处理后的制品如果急剧降温或直接从热处理介质中取出降温，制品由于冷却速度的不同，又会产生新的内应力。
表1塑料制品的热处理退火条件塑料名称处理介质制品厚度/mm处理温度/℃ABS水或空气―60～75PS水或空气≤660～70 >670～77塑料名称处理介质制品厚度/mm处理温度/℃PMMA空气-75POM 空气 2. 5160油 2.5160PP空气≤3150≤6HDPE水≤6100 >6PC油或空气1120～130 3120～130 >6130～140PET充氮炉3130～150 PBT充氯炉3130～150 PA6水>6100PA66油3～6130水/乙酸钾（1/1.25)3～6100/ask/show.aspx?askid=1456超韧PC为什么会裂我司用一款超韧PC的手机料去给客户试料，打出来样品后，他放到测试液中90秒，拿出来，所有的制件都会在同一个地方裂开。
模具热处理pvd
模具热处理pvdPVD（Physical Vapor Deposition）是一种常用的模具热处理技术。
在模具制造过程中，通过PVD技术可以对模具表面进行镀膜，提高其硬度和耐磨性，延长其使用寿命。
本文将从人类的视角出发，详细介绍模具热处理PVD技术的原理、应用以及优势。
一、PVD技术的原理PVD技术是一种将固态材料通过物理过程转变为蒸气态，再通过沉积在基材表面形成薄膜的方法。
这种技术主要通过两种方式实现：蒸发和溅射。
蒸发是将固态材料加热到一定温度，使其转变为蒸气态，然后沉积在模具表面形成薄膜。
溅射则是通过将固态材料置于高能离子轰击下，使其离子化并沉积在基材表面。
二、PVD技术的应用PVD技术在模具热处理中有着广泛的应用。
首先，它可以提高模具表面的硬度，增强其抗磨性和耐腐蚀性能，从而延长模具的使用寿命。
其次，PVD技术可以使模具表面形成均匀、致密的薄膜，提高模具的加工精度和表面质量。
此外，PVD技术还可以改善模具的润滑性能，减少摩擦损失，提高模具的工作效率。
三、PVD技术的优势相比其他模具热处理技术，PVD技术具有以下优势。
首先，PVD技术可以在低温下进行，避免了模具热处理过程中可能引起的变形和残余应力问题。
其次，PVD技术可以在模具表面形成具有良好附着力的薄膜，不易剥落和脱落。
此外，PVD技术还可以选择不同的材料进行镀膜，以满足不同模具的需求。
PVD技术在模具热处理中起着重要作用。
通过PVD技术可以提高模具的硬度和耐磨性，延长其使用寿命；可以提高模具的加工精度和表面质量，提高工作效率；还可以改善模具的润滑性能，减少摩擦损失。
随着科技的不断进步，PVD技术在模具热处理领域的应用前景将更加广阔。
期待未来PVD技术能够不断创新，为模具制造业带来更多的发展机遇和挑战。
模具材料及热处理
看 ，几乎所有的金 属零 件，如锻件 、冲压件 、铸件 、粉
未冶金零件 ，以及非 金属零 件 ，如塑料 、橡胶 、玻璃 、
陶瓷等制品都是用模具成形的 。从工业产品行业上看 ，
模具是 汽车 、摩托 车 、航 空 、航天 、机 电 、电器 、仪 表 、家电、兵器 、日用品和玩具等 工业必不可少的工艺
４ Ｃｒ Ｍ Ｏ （ ｓ ０ Ｎｉ Ｖ７ Ｉ ０标 准 ） ２ Ｎｉ Ｖ （ 、 Ｃｒ ３ ３ 日本 ） 、 ５ ｌＣｒＯ 、５ ｌＮｉＣｒＭｏ Ｖ （ Ｍｎ ８ ｌＶ２ Ｍｎ ５ ５ ８ ２ ２ 日本 ）及低碳
高速钢 系列。
术落后 ，模具 制造周期长 ，质量差 ，成本高 ，模具 的寿
国，但还 不是强国 ，模具的制造水平和使用 寿命与世界 上 发达 国家相比 ，还有很大的差距 。由于人 才匮乏 ，技
２ Ｃ ｉＶ Ｓ ｉ、 ６ Ｃ Ｓ ｉ ｒ３Ｍ Ｏ２ Ｎ ｒ５Ｍ Ｏ ３ Ｗ ２ Ｖ ｉ、 Ｔ ６ ４ ｏ Ｎｉ Ｗ Ｖ、 ５ ４ ５ ｏ Ｖ、 ５ ４ ｏ Ｓ Ｍ ｎ Ａ 、 Ｃｒ Ｍ ３ ２ Ｃｒ Ｗ Ｍ ２ Ｃｒ Ｍ ３ ｉ Ｖ ｌ
能。 目前 ，我 国常用冷 作模具材料大致分为 四大 类 ：碳
素工具钢 、合金 工具钢 、高速钢 、硬质 合金 。市场 流通
以Ｃ ｌＭｏ ｒ２ Ｖ、Ｃ Ｍｎ ｒ 、ＴＩＡ等传统材料 为主，比较新 的 Ｏ
模具钢 ，￣ ＤＳ Ｉ 、ＧＤ、ＣＨ、ＬＤ、ＧＭ、Ｅ ５ ５ 、 ］ Ｒ 、６ Ｎｂ
的高温 下工作 ，要求模具材料具有较高 的强度、硬度 、 耐磨性 、抗 冷热疲劳性能 、抗氧化性能 和抗 特殊介质的
类 ，并且都有 专门模具材料 ，但也不是绝对的 ，并非专
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料模具材料热处理
塑料模具材料热处理是一种通过加热和冷却的技术，改变塑料模
具材料的结构和性能。
主要目的是提高塑料模具材料的硬度、耐磨性
和耐腐蚀性等机械性能。
常用的塑料模具材料热处理方法包括淬火、回火、正火、调质等。
其中，淬火是最常见的热处理方法，可以提高材料硬度和耐磨性，但
同时也会使材料变脆。
为了避免这种情况，常会进行回火或正火处理，使材料更加韧性和耐腐蚀性。
不同的塑料模具材料需要不同的热处理方法和工艺参数，如温度、时间等。
因此，对于塑料模具材料的热处理，需要进行充分的材料分
析和工艺设计，以确保达到最佳的机械性能和使用寿命。
