锡膏黏度测试仪原理
锡膏黏度测试仪原理
锡膏黏度测试仪是用于测量锡膏（焊膏）黏度的设备，黏度是指液体流动的阻力，通常以粘度单位（如Pa·s或cP）来表示。
锡膏的黏度对于印刷、焊接等工艺有重要影响，因此需要通过专门的测试仪器来进行测量。
以下是锡膏黏度测试仪的原理：
1.旋转圆锥法：
锡膏黏度测试仪一般采用旋转圆锥法。
测试时，将含有锡膏的样品放置在测量容器中，然后在锡膏表面放置一个旋转的锥形探头。
探头的旋转引起锡膏的剪切，测量所需的扭矩和旋转速度。
2.剪切力测量：
当锡膏被旋转圆锥剪切时，它会受到一定的剪切力。
测试仪器通过测量应用在旋转圆锥上的扭矩（剪切力），以及旋转的角速度，来计算锡膏的黏度。
3.流变学原理：
锡膏的黏度是一个动态的参数，随着剪切速率的变化而变化。
流变学原理用于描述液体或半固态物质的变形和流动特性，而锡膏黏度测试仪正是基于这一原理工作的。
4.旋转控制和数据采集：
锡膏黏度测试仪通过旋转控制系统控制旋转圆锥的运动，同时使用传感器测量扭矩和旋转速度。
这些数据被采集并用于计算锡膏的黏度。
5.温度控制：
黏度与温度密切相关，因此锡膏黏度测试仪通常配备有温度控制系统，以保持测试温度恒定。
测试过程中需要考虑和记录温度对黏度
的影响。
通过以上原理，锡膏黏度测试仪可以准确地测量锡膏在不同剪切速率下的黏度，为生产工艺提供重要的参考数据，确保锡膏在印刷和焊接过程中的性能稳定。
锡膏测厚仪产品介绍
3D SPI-7500锡膏测厚仪的产品详细介绍一、 产品功能快速编程，友善的编程界面◆ 多种测量方式◆ 真正一键式测量◆ 八方运动按钮，一键聚焦◆扫描间距可调◆锡膏3D 模拟功能◆强大的SPC 功能◆MARK 偏差自动修正◆ 一键回屏幕中心功能二、产品特色自 动 识 别 目 标本全自动3D 锡膏厚度测试仪能通过自动XY 平台的移动/Z 轴图像自动聚焦及激光的扫描锡膏获得每个点的3D 数据,也可用来量测整个焊盘锡膏的平均厚度,使锡膏印刷过程良好受控。
[特点]1、 可编程测量若干个区域，在不同测试点自动聚焦，克服板变形造成的误差；2、 通过PCB MARK 自动寻找检查位置并矫正偏移；3、 测量方式：全自动，自动移动手动测量，手动移动手动测量；4、 锡膏3D 模拟图，再现锡膏真实形貌；5、 采用3轴自动移动、对焦，自动补偿修正基板翘曲变形，获取准确锡膏高度；6、 高速高分辨率相机，精度高，强大SPC 数据统计分析；7、 SIGMA 自动判异功能,使您的操作员具备实时判别锡膏印刷过程品质的能力;8、 自动生成CP 、CPK 、X-BAR 、R-CHART 、SIGMA 柱形图、趋势图、管制图等；9、 2D 辅助测量，两点间距离，面积大小等；10、 测量结果数据列表自动保存，生成SPC 报表可实时切换3种不同的3D 动态显示模式，可放大缩小和旋转三、产品参数1、 应用范围：锡膏.红胶.BGA.FPC.CSP2、 测量项目：厚度.面积.体积.3D 形状.平面距离3 、测量原理：激光3角函数法测量4、软体语言：中文/英文5、 照明光源：白色高亮LED6、 测量光源：红色激光模组7、 X/Y 移动范围：标准350mm*340mm(较大移动尺寸可特殊定制)8、 测量方式：自动全屏测量.框选自动测量.框选手动测量9、 视野范围：5mm*7mm10、 相机像素：300万/视场11、 最高分辨率：0.1um12、 扫描间距：4 um /8 um /10 um /12 um13、 重复测量精度：高度小于1um ，面积<1%,体积<1%14、 放大倍数：50X15、 最大可测量高度：5 mm16、 最高测量速度：250Profiles/s17、 3D 模式：渲染.面.线.点3种不同的3D 模拟图,可缩放.旋转18、 SPC 软件：产线资料,印刷资料，锡膏资料，钢网资料，测量结果分别独立分析，X-Bar&R 图分析，直方图分析&Ca/Cp/Cpk 输出，Sigma 自动判断19、 操作系统：Windows720、 计算机系统：双核P4，2G 内存，20寸LCD21、 电源：220V 50/60Hz22、 最大消耗功率：500W23、 重量：约85KG24、 外形尺寸：L*W*H(700 mm *800 mm *400mm)3D SPI-6500锡膏测厚仪的产品详细介绍一、产品功能1、友好的编程界面面2、多种测量方式3、扫描间距可调4、形象的3D模拟功能5、独立的3D动态观察器6、强大的SPC功能7、一建回屏幕中心功能8、可测量丝印及铜皮厚度二、产品特色1.采用原装德国进口高清彩色相机，保证测试的高精度和高稳定性。

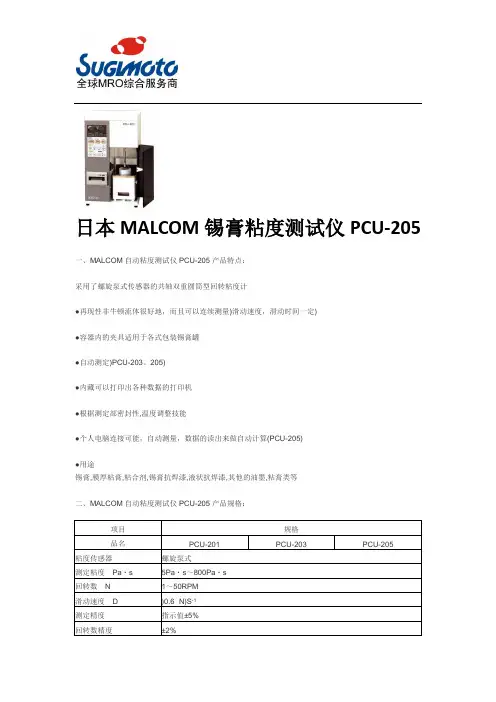

日本MALCOM锡膏粘度测试仪PCU-205
日本MALCOM锡膏粘度测试仪PCU-205 一、MALCOM自动粘度测试仪PCU-205产品特点：
采用了螺旋泵式传感器的共轴双重圆筒型回转粘度计
●再现性非牛顿流体很好地，而且可以连续测量)滑动速度，滑动时间一定)
●容器内的夹具适用于各式包装锡膏罐
●自动测定)PCU-203、205)
●内藏可以打印出各种数据的打印机
●根据测定部密封性,温度调整技能
●个人电脑连接可能，自动测量，数据的读出来做自动计算(PCU-205)
●用途
锡膏,膜厚粘膏,粘合剂,锡膏抗焊漆,液状抗焊漆,其他的油墨,粘膏类等
二、MALCOM自动粘度测试仪PCU-205产品规格：
※测定精度是在10RPM转速时用硅胶测试液测试出的结果三、MALCOM自动粘度测试仪在线测量内容：
※不能同时使用记录计输出与电脑通信(RS-232C)功能
※PCU-201与PCU203不能使用连接电脑功能(RS-232C) ※刊载的规格如变更而未预先告知，敬请谅解。
沾锡天平测试原理
沾锡天平测试原理
沾锡天平测试原理是一种常用的电子测试方法，主要用于测量电路板上的电阻和电容。
其原理是利用沾锡将被测试的元器件与测试仪之间连接起来，通过测试仪对电路进行电流和电压的测量，从而得出元器件的电阻和电容值。
沾锡天平测试原理的实现需要使用一些特定的测试仪器，如万用表、LCR表等。
在进行测试时，首先需要用焊锡将测试夹具与待测元器件连接起来，然后将测试仪器接入电路进行测量，最后通过计算或读取测试仪器上的数值来得出待测元器件的电阻或电容值。
需要注意的是，沾锡天平测试原理只能用于测试直流电路中的电阻和电容，不能用于测试交流电路或其他类型的元器件。
同时，在进行测试时还需要注意电路板的安全，避免发生短路或其他意外情况。
- 1 -。

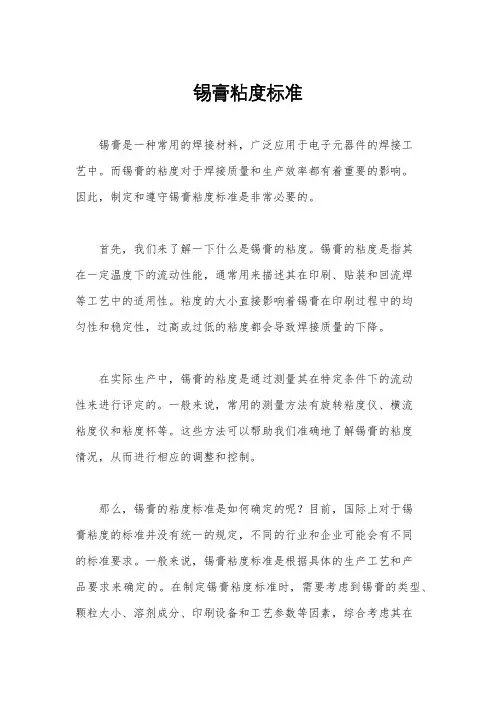

锡膏粘度标准
锡膏粘度标准锡膏是一种常用的焊接材料，广泛应用于电子元器件的焊接工艺中。
而锡膏的粘度对于焊接质量和生产效率都有着重要的影响。
因此，制定和遵守锡膏粘度标准是非常必要的。
首先，我们来了解一下什么是锡膏的粘度。
锡膏的粘度是指其在一定温度下的流动性能，通常用来描述其在印刷、贴装和回流焊等工艺中的适用性。
粘度的大小直接影响着锡膏在印刷过程中的均匀性和稳定性，过高或过低的粘度都会导致焊接质量的下降。
在实际生产中，锡膏的粘度是通过测量其在特定条件下的流动性来进行评定的。
一般来说，常用的测量方法有旋转粘度仪、横流粘度仪和粘度杯等。
这些方法可以帮助我们准确地了解锡膏的粘度情况，从而进行相应的调整和控制。
那么，锡膏的粘度标准是如何确定的呢？目前，国际上对于锡膏粘度的标准并没有统一的规定，不同的行业和企业可能会有不同的标准要求。
一般来说，锡膏粘度标准是根据具体的生产工艺和产品要求来确定的。
在制定锡膏粘度标准时，需要考虑到锡膏的类型、颗粒大小、溶剂成分、印刷设备和工艺参数等因素，综合考虑其在实际生产中的适用性和稳定性。
在实际生产中，我们应该如何进行锡膏粘度的控制呢？首先，我们需要建立一套科学的检测体系，确保能够准确、快速地获取锡膏的粘度数据。
其次，根据实际生产情况和产品要求，制定相应的粘度标准，并建立起相应的调整和控制机制。
最后，通过不断的监测和调整，确保锡膏的粘度始终处于合适的范围内，以满足生产的需要。
总的来说，锡膏粘度标准的制定和遵守对于提高焊接质量、提高生产效率和降低成本都具有重要意义。
通过科学的检测和控制手段，我们可以确保锡膏的粘度始终处于合适的范围内，从而保证焊接质量的稳定性和可靠性。
希望本文对于锡膏粘度标准的了解和控制有所帮助，谢谢阅读。
MALCOM马康锡膏粘度测试仪PCU-203
MALCOM马康锡膏粘度测试仪PCU-203 产品信息Products
一、MALCOM自动粘度测试仪PCU-205产品特点：
采用了螺旋泵式传感器的共轴双重圆筒型回转粘度计
●再现性非牛顿流体很好地，而且可以连续测量)滑动速度，滑动时间一定)
●容器内的夹具适用于各式包装锡膏罐
●自动测定)PCU-203、205)
●内藏可以打印出各种数据的打印机
●根据测定部密封性,温度调整技能
●个人电脑连接可能，自动测量，数据的读出来做自动计算(PCU-205)
●用途
锡膏,膜厚粘膏,粘合剂,锡膏抗焊漆,液状抗焊漆,其他的油墨,粘膏类等
二、MALCOM自动粘度测试仪PCU-205产品规格：
※测定精度是在10RPM转速时用硅胶测试液测试出的结果三、MALCOM自动粘度测试仪在线测量内容：
※不能同时使用记录计输出与电脑通信(RS-232C)功能
※PCU-201与PCU203不能使用连接电脑功能(RS-232C) ※刊载的规格如变更而未预先告知，敬请谅解。
粘度测量原理
粘度测量原理
粘度测量是通过测量流体在外力作用下的流动阻力来评估流体的黏稠程度。
粘度是流体内部分子间相互作用力的体现，也是流体流动能力的重要指标之一。
粘度测量可以通过不同的方法来实现，其中常用的方法有旋转式粘度计和管道流动法。
旋转式粘度计是一种通过使流体在两旋转圆盘或圆柱之间流动来测量粘度的方法。
在这种方法中，流体被置于两圆盘或圆柱之间，圆盘或圆柱以一定的转速旋转。
由于流体的黏滞阻力，流体被拉伸并形成一定的剪切速度梯度。
通过测量流体在旋转过程中所受到的阻力，可以计算出流体的粘度。
管道流动法是一种通过让流体在管道中流动来测量粘度的方法。
在这种方法中，流体从一个容器中经过一个精确长度的管道，流经过程中会发生一定的压力降。
通过测量流体在管道中的压力降，可以计算出流体的粘度。
无论是旋转式粘度计还是管道流动法，都要求流体在测试之前具有一定的温度和固定的流量。
此外，也需要校准相关的设备以确保测量结果的准确性。
粘度测量在许多工业领域中具有重要的应用，例如化学工程、石油工业、食品加工等。
通过测量粘度，可以评估流体在工业生产过程中的可流动性和流体输送能力，从而优化生产过程并确保产品质量的稳定性。
锡膏成品的检测方法
1、锡膏粘度的测定试验标准：IPC-TM-650（Brookfield, 25℃5rpm）试验方法：采用Brookfield 粘度仪，TF型探针,将粘度仪的转速设定在5rpm,上下往复距离为1.78厘米。
待测试的样品至少要在25±1ºC的条件下平衡2小时。
用小刮刀将恒温后的样品搅拌30秒钟。
将探针伸至锡膏表面以下1.27厘米处。
同时启动粘度仪及上下往复器，每上下升降一次读最上面和最下面两个粘度值。
取八次读数的平均值。
备注: 在测试前必须保证锡膏的温度与室温一致,如果从冰箱里拿出来的,需放至室温中2-4小时才能进行测试2、锡膏金属含量的测试试验标准：IPC-TM-650试验方法：用50ml的烧杯并称其重量m0,取锡膏约20g(精确到0.0001g)并称其重为m1,放在有电热套炉里加热至熔成锡块.并称重为m2,其金属含量为;金属含量(%)=m2/( m1- m0)×100%式中: m0-------空烧杯的重量(g)m1--------烧杯与锡膏的总重量(g)m2-------锡块的重量(g)3、焊锡珠试验（Solder Ball Test）试验标准：IPC-TM-650试验方法：使用IPC焊锡珠试验模板，将FD-系列锡膏印刷在氧化铝基板上。
然后将印有锡膏的基板放置在预先设置好的208ºC的加热板上使之回流，待样品冷却后在光学显微镜下(放大20倍)观察结果并记录。
15mm15mm6.5mm30mm50mm4、卤素的测定：试验标准：IPC-TM-650试验方法：4.1 定性分析：取一滴焊锡膏涂在一块干燥的铬酸银试纸上保持15S，将试纸浸入异丙醇中保持15S，试纸干燥10min后用肉眼检查试纸颜色变化，有白色或淡黄色斑则有卤素。
附：试纸的制作：将2-5cm 宽折滤纸浸入0.01N铬酸钾溶液中，30分钟后取出自然干燥，再浸入0.01N硝酸银溶液中，30分钟后用去离子水清洗。
粘度检测原理
粘度检测原理
粘度检测是一种测量液体黏稠程度的方法。
粘度是指液体在流动过程中所表现出来的黏稠特性，可以简单理解为液体的黏稠度。
粘度检测的原理是利用流体的阻力来测量黏稠度。
在实验中，常常使用旋转圆柱式粘度计来进行粘度测量。
粘度计由一个内部转动物体（转子）和一个外部固定物体（固体筒）组成。
当液体流经转子时，会产生一定的阻力，根据转子受到的阻力大小可以推断出液体的粘度。
具体的测量步骤是，将待测液体倒入粘度计的固体筒中，并使转子在液体中自由转动。
然后，逐渐加大转子的转速，测量转子所受到的阻力。
根据不同粘度液体的流动特性，可以得到不同的转速-阻力曲线。
通过对曲线的分析，可以计算出液体的粘度。
粘度的测量单位一般使用帕斯卡-秒（Pa·s）或者毫帕秒（mPa·s）。
粘度值越大，表示液体越黏稠；而数值越小，表示液体越流动。
研究液体的粘度是很重要的，因为粘度在很多工业和科学领域都有重要的应用。
例如，在石油工业中，粘度检测可以用于判定石油产品的品质和流动性；在食品行业中，可以通过粘度检测来控制食品的质地和口感；在药品制造过程中，粘度检测可以用于确保药品的稳定性和可靠性。
总结起来，粘度检测是利用流体的阻力来测量液体黏稠程度的方法。
通过测量转子所受到的阻力，可以确定液体的粘度。
粘度检测在很多领域都有重要应用，对于控制产品质量和性能具有重要意义。
L6000锡膏厚度检测仪特点介绍
精良的制造工艺 超强抗震动能力
通常工作场所贴片机等主设备的震动较大，或是扫描过 程中工作台被人不慎晃动，以前这些因素都会导致测量数 据误差较大，只能重新测量，降低效率。现在最新的L6000 采用高端的硬件设计，具备精良的制造工艺，即使震动再 大的工作环境，也不会影响它的测量精能力
L6000的视场是5.6*4.2mm，Mark点直径通常是1-2mm，所以即使PCB测量 时放偏移，但超大的视场完全能够自动搜索到。超大视场带来的另一个
好处是，可以测量最大的焊盘，而且编程过程中，寻点非常容易。
精选PPT 11
顶级硬件 质量可靠
美国军用级的二级激光，不受外界环境干扰，相比其它采用民用 激光和光栅的产品，更加均匀稳定，而且寿命更长，达1万小时以上，对 人体无伤害。在5.6*4.2mm的扫描视场内（目前业内最大），总共能测得 130万组数据，高度分辨率0.5um,重复精度达到了1um
精选PPT
自带功能强大的SPC软件
一台优秀的测量设备除了能够精确测量，还要能对数据进行全面的分析， L6000自带的SPC软件，能够自动生成X-Bar图、R-Chart图、直方图，控 制线,自动计算CPK，避免繁琐的人工作业。
精选PPT 16
6 Sigma自动判异功能
品质工程师在SPC中，可以通过预先设定10项判异条件，异常数据即时 报警，让操作员具备实时判别锡膏品质的能力
精选PPT 6
一键运行自动跑位
真正的一键全自动运行，易学易用，只需几个简单的步骤编程并保存，再 次调用时，仅需点击RUN，即可全自动得出所有测量点的数据： 平均高度-最高点高度-最低点高度-面积-面积百分比-体积-体积百分比
精选PPT
自动聚焦 抗变形能力强
沾锡能力测试机
沾錫平衡之原理
所謂Wetting Balance“沾錫平衡” 所謂Wetting Balance“沾錫平衡”，是指舉 起的錫池與樣品相遇的剎那間，所產生的 兩個不同的動作，每個動作都有力量表現 出來，最後當作用力達到平衡而停止後， 即完成全部過程，稱為沾錫平衡。
首先出現的是錫池本身的浮力（Bouyancy）， 首先出現的是錫池本身的浮力（Bouyancy）， 所進行的試樣必須而克服此浮力才能進入 池內5mm的深度，此種抗拒外物的浮力，也 池內5mm的深度，此種抗拒外物的浮力，也 就是阿基米德定律中所說的“ 就是阿基米德定律中所說的“已排開同體 積的液體重量” 積的液體重量”，故知浸入的體積愈大， 則受到的浮力也愈大。 又當清潔的銅面浸入融錫液面之際，若其 銲錫性良好時，則錫面也會向上攀升，在 交界處形成凹月型接觸，稱為凹月型或新 月型的良好銲性，此時之潤濕力，即稱為 沾錫力量。
Fw=Fγ． Fw=Fγ．COSθ -Fb
功能特點：
電腦自動控制，精度高．操作簡單。 2. 自動存取測試數據及測試結果。 3. 彩色圖形即時顯示測試結果及數據。 4. 自動移動零件位置，方便多腳測試操作。 5. 可立即判斷PASS/FAIL並顯示不良原因。 可立即判斷PASS/FAIL並顯示不良原因。 6. 合於指定規範，並蒙建議使用。 合於指定規範，並蒙建議使用。 (測試範圍含蓋A~G項) 測試範圍含蓋A~G項 7. 零件測試種類廣泛，包含SMD及傳統零件。 零件測試種類廣泛，包含SMD及傳統零件。 8. 軟體可作多次測試曲線重疊顯示比較。
沾錫能力測試機
SOLDERABILITY TESTING
台灣矽鎂科技股份有限公司
Taiwan ShareMate Technology Inc. 台北市內湖區洲子街52號 台北市內湖區洲子街52號2樓 Tel：02Tel：02-87974188 Fax：02Fax：02-87974189
