IES258烧嘴控制器使用说明书
IES258烧嘴控制器使用说明书
IES258烧嘴控制器使用说明书一、概述IES258烧嘴自动控制器是一种直接启动和监测烧嘴运行的控制器；可采用电离式火焰监测或紫外线UV监测，也可采用点火和监测共一根电极进行操作的模式；本控制器适用于不用吹扫或吹扫由其它控制的系统中，直接点火功率不大于350KW带助燃风的烧嘴；具有本地开关、远程按钮复位两种模式。
本控制器符合欧洲燃气应用标准EN298。
二、技术指标1、供电：AC220V±10% 50HZ2、环境温度：-20℃ 60℃，无冷凝3、火焰检测电流：2-20uA之间调节4、防护等级：IP405、点火电缆：＜5米（宜用耐温高压线）6、电缆长度：电离监测方式最长75米，UV监测方式最长100米。
三、控制面板说明四、安装及接线注意事项：1、电源应采用固定接线，火线L和零线N不可以接反，否则会造成设备损坏。
2、电磁阀和点火变压器由控制器输出220AC电源驱动，最大输出电流为2A，每个输出电流不得超过2.5A。
3、燃烧指示触点（端子13-14）和故障信号触点（端子8-9）：最大电流：2A，最大电压：253V。
4、UV紫外线火焰探测器最大工作电压为：230V，内部无熔断保护器。
5、采用单电极时，烧嘴和控制器的7#端子一定要接地，否则会造成设备损坏。
6、采用UV紫外探头时，7#端子不要接地。
7、端子11和12已在内部并接。
8、安装：可用U型35mm导轨安装，长度为113mm，或在底板上两安装孔上直接螺丝安装，安装孔间距为70 mm。
本控制器为宽113，高75，深120。
9、检测线用塑料电缆保护管单独走线，远传时要和主电缆分开放置，以免外部的电磁干扰。
采用电离监测方式和UV监测方式而且检测线长>5米时，建议检测线采用>500VAC的屏蔽电缆，采用单电极测检方式而且距离>5米时，建议采用>20KV 的屏蔽电缆。
10、控制器通电前必须将控制器上的两个固定螺丝旋紧；11、二次点火时要待报警灯红亮后20秒方可进行，以免过载损坏。
ifd 258操作说明书
6Edition 03.12Product brochure · GB • For directly ignited burners of unlimited capacity in continuous operation pursuant to EN 746-2• Continuous self-testing for faults• Immediate fault lock-out or restart following flame failure available as a switchable function• Flame control with UV sensor or ionization sensor• Diverse installation possibilities via holes or snap mechanism for DIN rail• Space-saving installation on site with IFD 258..I with integrated ignition• Display for program status and flame signal intensity2·IFD 258 · Edition 03.12ApplicationAutomatic burner control unit IFD 258 ignites and monitors directly ignited industrial gas burners of unlimited capacity. As a result of its fully electronic design it reacts quickly to vari-ous process requirements and is therefore also suitable for frequent cycling operation.It can be used for atmospheric burners or forced draught burners in multiple burner applications, where a central control sys-tem is used for pre-purge and for monitoring. The burners may be modulating or stage-controlled.The automatic burner control is suitable for operation in grounded and ungrounded systems.The program status and the level of the flame signal can be read directly from the unit. The switch-off threshold can be set using a po-tentiometer.The behaviour in the event of flame failure during operation can be selected using a switch. Either an immediate fault lock-out or a restart occurs.Intermittent shuttle kiln in the ceramics industryBogie hearth f urnaceRoller hearth kilnExamples of applicationForced draught burners Control: ON/OFFGas valve and air valve are activated simulta-neously. The burner is ignited and monitored by a single electrode. In the event of a flame failure, an immediate fault lock-out occurs.IFD 258 · Edition 03.12 · 3Two-stage-controlled burnerControl: ON/OFF or ON/HIGH/LOW/OFF The burner BIO/BIC starts at low-fire rate. Once the normal operating state is reached, the automatic burner control unit for continu-ous operation IFD 258 will release control.The PLC can now pulse the air solenoid valve VR..R in order to control the capacity between high and low fire.Modulating-controlled burner Control: ON/OFF/continuousThe PLC uses the actuator IC 20 to move the air butterfly valve BVA to ignition position.The burner BIO/BIC starts at low-fire rate. Once the normal operating state is reached, the PLC uses the actuator IC 20 and the air butterfly valve BVA to control the burner ca-pacity.Detailed information on thisproductContact ➔ SalesElster GmbHPostfach 2809 · 49018 Osnabrück Strotheweg 1 · 49504 Lotte (Büren) GermanyT +49 541 1214-0 F +49 541 1214-370 info@ We reserve the right to make technical modifications in the interests of progress.Copyright © 2013 Elster GmbH All rights reserved./doclib/main.php?language=1&folderid=206020&by_class=603250762120 V AC, -15/+10%, 50/60 Hz, 100 V AC, -15/+10%, 50/60 Hz, 230 V AC, -15/+10%, 50/60 Hz.Output voltage for valves and ignition transformer = mains voltage.Flame control:sensor voltage: approx. 230 V AC, length of sensor cable:max. 75 m for ionization control, max. 100 m for UV control, sensor current: > 2 µA,switch-off threshold can be adjusted be-tween 2 and 20 µA,max. sensor current for ionization control < 25 µA.Permissible UV sensors:Elster Kromschröder models UVS 1, 5, 6 and 10 for ambient temperatures from -40 to +80°C (-40 to 176°F).Valve connections: 1.Ignition cable:IFD 258: max. 5 m, recommended < 1 m (with TZI/TGI),IFD 258..I: max. 1 m, recommended < 0.7 m.Fuse in unit: F1: T 3.15A H 250 V pursuant to IEC 127-2/5.Ambient temperature: -20 to +60°C (-4 to +140°F).Relative humidity: no condensation permit-ted.Enclosure: IP 54 pursuant to IEC 529.Overvoltage category III pursuant to EN 60730.Installation position: any.Weight:IFD 258: 610 g, IFD 258..I: 770 g.Type codeCode DescriptionIFD Automatic burner control unit2Series 2005With ionization or UV control8Immediate fault lock-out or restart, switchable-3-5-10Safety time on start-up t SA : 3 s5 s 10 s/1/2Safety time during operation t SB : 1 s2 sW Q Y P Mains voltage: 230 V AC, 50/60 Hz120 V AC, 50/60 Hz 200 V AC, 50/60 Hz 100 V AC, 50/60 HzI*Integrated electronic ignition* If “none”, this specifi cation is omitted.。

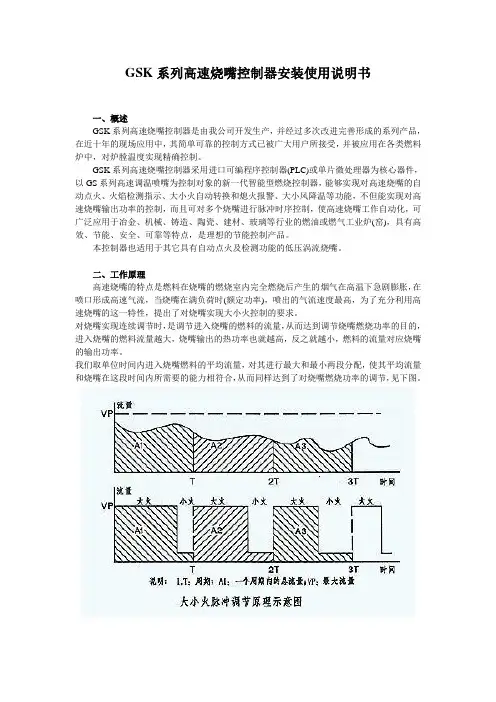

GSK系列高速烧嘴控制器安装使用说明书manual
GSK系列高速烧嘴控制器安装使用说明书一、概述GSK系列高速烧嘴控制器是由我公司开发生产，并经过多次改进完善形成的系列产品，在近十年的现场应用中，其简单可靠的控制方式已被广大用户所接受，并被应用在各类燃料炉中，对炉膛温度实现精确控制。
GSK系列高速烧嘴控制器采用进口可编程序控制器(PLC)或单片微处理器为核心器件，以GS系列高速调温喷嘴为控制对象的新一代智能型燃烧控制器，能够实现对高速烧嘴的自动点火、火焰检测指示、大小火自动转换和熄火报警、大小风降温等功能，不但能实现对高速烧嘴输出功率的控制，而且可对多个烧嘴进行脉冲时序控制，使高速烧嘴工作自动化，可广泛应用于冶金、机械、铸造、陶瓷、建材、玻璃等行业的燃油或燃气工业炉(窑)，具有高效、节能、安全、可靠等特点，是理想的节能控制产品。
本控制器也适用于其它具有自动点火及检测功能的低压涡流烧嘴。
二、工作原理高速烧嘴的特点是燃料在烧嘴的燃烧室内完全燃烧后产生的烟气在高温下急剧膨胀，在喷口形成高速气流，当烧嘴在满负荷时(额定功率)，喷出的气流速度最高，为了充分利用高速烧嘴的这一特性，提出了对烧嘴实现大小火控制的要求。
对烧嘴实现连续调节时，是调节进入烧嘴的燃料的流量，从而达到调节烧嘴燃烧功率的目的，进入烧嘴的燃料流量越大，烧嘴输出的热功率也就越高，反之就越小，燃料的流量对应烧嘴的输出功率。
我们取单位时间内进入烧嘴燃料的平均流量，对其进行最大和最小两段分配，使其平均流量和烧嘴在这段时间内所需要的能力相符合，从而同样达到了对烧嘴燃烧功率的调节，见下图。
由此可见，选择合适的控制周期，用大小火可同样达到连续调节的效果，但大小火脉冲控制所构成的系统简单，维护方便，造价低廉。
同时由于充分利用了高速烧嘴的特点，使炉内热气流加速对流扰动，加剧了和炉内工件的热交换强度，提高了炉内温度均匀性，有利于保证产品质量，并缩短了加热时间，节约了燃料，这种方法已在各类燃油燃气工业炉中得到成功推广应用，已成为新一代燃料炉改造的首选方案。

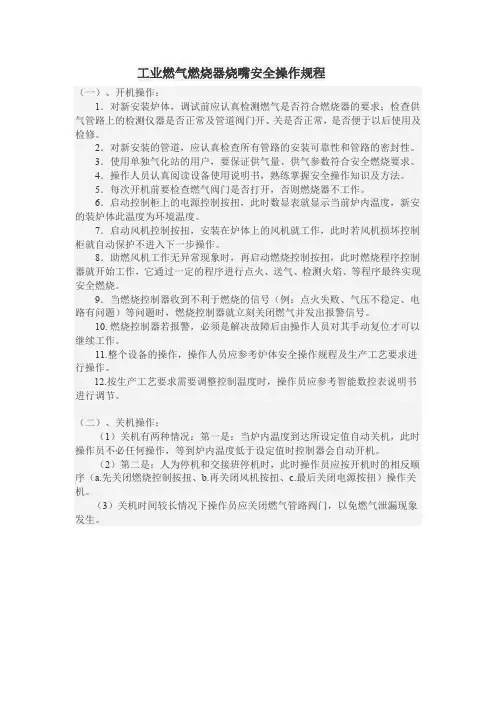

工业燃气燃烧器烧嘴安全操作规程
工业燃气燃烧器烧嘴安全操作规程（一）、开机操作：1．对新安装炉体，调试前应认真检测燃气是否符合燃烧器的要求；检查供气管路上的检测仪器是否正常及管道阀门开、关是否正常，是否便于以后使用及检修。
2．对新安装的管道，应认真检查所有管路的安装可靠性和管路的密封性。
3．使用单独气化站的用户，要保证供气量、供气参数符合安全燃烧要求。
4．操作人员认真阅读设备使用说明书，熟练掌握安全操作知识及方法。
5．每次开机前要检查燃气阀门是否打开，否则燃烧器不工作。
6．启动控制柜上的电源控制按扭，此时数显表就显示当前炉内温度，新安的装炉体此温度为环境温度。
7．启动风机控制按扭，安装在炉体上的风机就工作，此时若风机损坏控制柜就自动保护不进入下一步操作。
8．助燃风机工作无异常现象时，再启动燃烧控制按扭，此时燃烧程序控制器就开始工作，它通过一定的程序进行点火、送气、检测火焰、等程序最终实现安全燃烧。
9．当燃烧控制器收到不利于燃烧的信号（例：点火失败、气压不稳定、电路有问题）等问题时，燃烧控制器就立刻关闭燃气并发出报警信号。
10. 燃烧控制器若报警，必须是解决故障后由操作人员对其手动复位才可以继续工作。
11.整个设备的操作，操作人员应参考炉体安全操作规程及生产工艺要求进行操作。
12.按生产工艺要求需要调整控制温度时，操作员应参考智能数控表说明书进行调节。
（二）、关机操作：（1）关机有两种情况：第一是：当炉内温度到达所设定值自动关机，此时操作员不必任何操作，等到炉内温度低于设定值时控制器会自动开机。
（2）第二是：人为停机和交接班停机时，此时操作员应按开机时的相反顺序（a.先关闭燃烧控制按扭、b.再关闭风机按扭、c.最后关闭电源按扭）操作关机。
（3）关机时间较长情况下操作员应关闭燃气管路阀门，以免燃气泄漏现象发生。

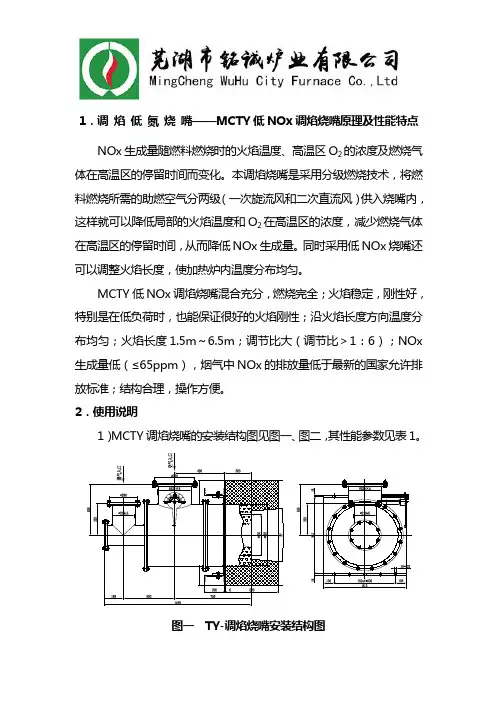

调焰低氮烧嘴使用说明书
3）调节手柄指向为旋流风、直流风调节翻板方向，当调节手柄指 向烧嘴砖时，则直流风关闭，烧嘴火焰最短，反之则旋流风关闭，烧嘴 火焰最长。
4）调焰烧嘴刚点火投入使用时，调节手柄关闭直流风，以一次风 （旋流风）供给烧嘴燃烧，烧嘴火焰为短焰状态；当炉膛温度升高到 900 ℃以上时，调节手柄切换到关闭一次旋流风、打开直流风状态，烧嘴火 焰为长焰状态。 4.4 维护和维修
1）MCTY 调焰烧嘴的安装结构图见图一、图二，其性能参数见表 1。
图一 TY-调焰烧嘴安装结构图
表 1 TY 低 NOx 调焰烧嘴性能参数
序号 项 目
单位
参数值
1 煤气种类
2 煤气低发热值 kJ/m3
烧嘴额定工作 3
能力
m3/h
烧嘴前煤气压
4
Pa
力
2000~2500
烧嘴前煤气温
5
℃
度
烧嘴前空气压
6
Pa
力
3300~3800
烧嘴前空气温
7
℃
度
8 烧Байду номын сангаас火焰直径
m
1.2~1.8
烧嘴能力调节
9
1:6
比
2）当煤气热值在 1500～2400x4.18 kJ/m3 范围内变化时，由于
TY 调焰烧嘴的大调节比性能，如果空气、煤气压力能保证，该烧嘴可稳
定使用。
3）TY 低 NOx 调焰烧嘴调节比虽然比较大，实际运行过程中，应 尽量将空气、煤气压力稳定在一个较小的范围内，以使烧嘴稳定燃烧。
1）烧嘴流量应尽量控制在调节比范围内使用，其最大值最好不超 过烧嘴额定值的 10%。
2）烧嘴停用或停炉时炉内温度较高，应通少量空气冷却，防止烤 坏烧嘴。

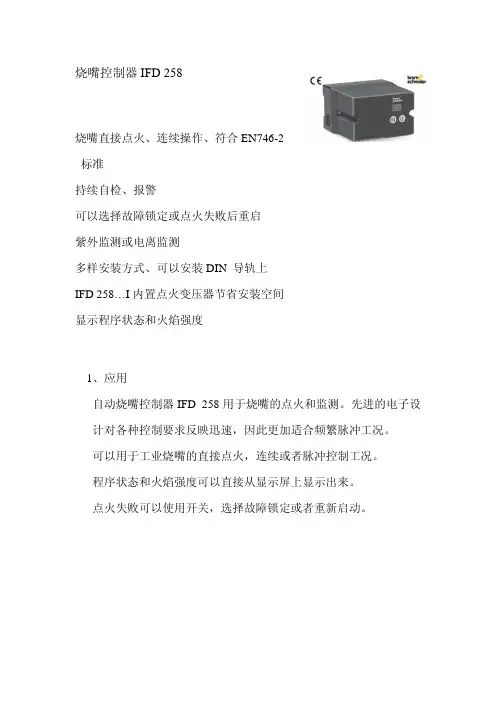

IFD 258烧嘴控制器中文说明书
烧嘴控制器IFD 258烧嘴直接点火、连续操作、符合EN746-2标准持续自检、报警可以选择故障锁定或点火失败后重启紫外监测或电离监测多样安装方式、可以安装DIN 导轨上IFD 258…I内置点火变压器节省安装空间显示程序状态和火焰强度1、应用自动烧嘴控制器IFD 258用于烧嘴的点火和监测。
先进的电子设计对各种控制要求反映迅速，因此更加适合频繁脉冲工况。
可以用于工业烧嘴的直接点火，连续或者脉冲控制工况。
程序状态和火焰强度可以直接从显示屏上显示出来。
点火失败可以使用开关，选择故障锁定或者重新启动。
控制方式：开闭式空气阀门，燃气阀门同时打开，单只电极用于点火和火焰监测，监测不到火焰，立即故障锁定脉冲控制烧嘴控制方式：开/关和开/大/小/关烧嘴BIO/BIC在小火启动，一旦达到正常运行状态，烧嘴控制器开启电磁阀。
PLC控制空气电磁阀VR…R实现烧嘴大小火脉冲控制控制方式：开/关/连续PLC 输出信号至执行器IC20,驱动空气蝶阀BV A至点火位置。
烧嘴BIO/BIC，在小火启动，一旦达到正常运行状态，PLC通过控制执行器IC20和空气蝶阀BV A,调节烧嘴功率。
电离控制双电极操作电离控制单电极操作UV 控制间歇式控制IFD 258...I适合双电极操作和紫外检测方式。
不能用于单电极操作，双电极操作电离监测方式。
紫外火焰检测方式：紫外火焰监测方式仅用于间歇式控制方式3.2 程序启动正常启动在供电后，仍旧出现故障信号，必须首先复位，安全联锁会关闭，IFD切换到启动位置，自我检测。
在等待时间t W期间，不能确定内部电子电路或者火焰监测器故障，检查火焰模拟信号。
在t W期间没有检测到火焰模拟信号，安全启动时间结束。
燃气阀门和点火变压器通电，烧嘴启动。
在安全启动时间t SA结束，运行信号端子闭合，启动程序结束。
启动没有火焰信号安全启动时间tsA期间，燃气阀门打开和点火启动，没有检测到火焰，出现故障锁定。
在运行过程火焰检测失败在运行中，火焰检测失败，IFD258,在t SB安全运行时间将故障锁定。
烧嘴控制器
烧嘴控制器 IFS 258
应用
即适用电极电离监测也适用UV紫外线 火焰监测方式 可进行一根或两根电极的点火与监测 可使用更长的火焰监测电缆 火焰监测的门槛电流可调 无间断火焰电流监测 可实现火焰故障熄灭后重新点火或锁 定报警两种模式（可转换） 有“正常”和“故障”反馈输出 经过EC检测和认证
烧嘴控制器 IFS 258 用于烧嘴间歇式燃烧 的自动点火和火焰监测。(如烧嘴每 24h小 时关闭一次)。IFS 258 适用任何功率燃气 烧嘴的点火(点火功率≤350kW)。由于本 身不具备控制吹扫的功能，所以用于不用 吹扫或吹扫由其它控制系统控制的系统 中。 广泛应用于钢铁、玻璃、陶瓷、塑料和化 工等工业热处理符合 EN746 的加热系统 中，同时也可用于大气烧嘴加热系统的控 制。IFS 258 经过 EC 项下 Directive 90/ 396/EEC 款的检测和认证，符合欧洲燃气 应用标准 EN 298。
IFS 58
图1
Fig. 2 Brenner mit Zwangsluft (≤ 350 kW). Regelung: Ein/Aus.
Gas- und Luftventil werden gleichzeitig getaktet.
Der Brenner wird mit einer Elektrode gezündet und überwacht.
Sofortige Störabschaltung nach Flammenausfall.
VG..L VR..R
0,# 6'. 622
mA VG..L DK+GT M
TZI ZMI
图2
)&3�������������������������������������������������������
使用说明书IES258
自动烧嘴控制器 IES258/IES244使用说明书● 请仔细阅读并妥善保存本说明书符号解释●, 1, 2, 3 ... = 操作步骤➔ =说明所有本说明书所列操作只能由经过合格培训的人员进行！警告！ 错误的安装、调试、改动、操作或维护可能会带来人身安全及财产损失。
使用前请仔细阅读本说明书。
安装还应该遵照其他相关的有效法规。
适用法规声明➔ 信号和控制线：最大ø 2.5mm²。
➔ 烧嘴地线和零线：最大ø 4mm²。
➔用于烧嘴的点火及检测线,请使用本公司提供的高压线。
电缆选择A = 检测电流反馈线➔ IES258：最远5m ，建议小于1m 。
B = 点火高压线➔ 最远75m ：远离一切可发出电磁干扰的来源。
➔ 不可穿于金属导管内。
几种电缆可以放置在一个塑料管道内，如果可能的话不要使用金属导管。
如果您必须使用金属导管，上面指定的长度，就不可能实现。
➔ IES244..I ：最远1m ，建议小于0.7m 。
➔➔ 最远100m ：远离一切可发出电磁干扰的来源。
C = U V 检测线IFS258几根UV 监测电缆可以放置在一个塑料管道内，如果可能的话不要使用金属导管。
如果您必须使用金属导管，上面指定的长度，就不可能实现。
➔接线IES244..I1 切断系统主电源。
➔ 采用预留孔接线。
注意！请为烧嘴控制器和烧嘴做良好的接地,否则在使用单电极检测时候有可能损坏烧嘴控制。
➔ 确保电压的输出和输入为同一极性，且无逆转。
重要！➔ 不要调换L1,N 及PE 。
➔ 不要设置自动复位功能，让控制器自动运行周期。
2 根据接线图来接线。
IES258 / IES244安装自动烧嘴控制器，用于控制烧嘴的点火和火焰监测，可控制带动助燃风的烧嘴也可控制大气烧嘴，单阀门控制，也可用于不用吹扫或吹扫由其它控制系统控制的系统中。
➔ 安装于干净的工作环境中。
➔ 工作电压，环境温度以及安全运行时间已在标签上注明，保护等级为IP40。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IES258烧嘴控制器使用说明书
一、概述
IES258烧嘴自动控制器是一种直接启动和监测烧嘴运行的控制器；可采用电离式火焰监测或紫外线UV监测，也可采用点火和监测共一根电极进行操作的模式；本控制器适用于不用吹扫或吹扫由其它控制的系统中，直接点火功率不大
于350KW带助燃风的烧嘴；具有本地开关、远程按钮复位两种模式。
本控制器符合欧洲燃气应用标准EN298。
二、技术指标
1、供电：AC220V±10% 50HZ
2、环境温度：-20℃ 60℃，无冷凝
3、火焰检测电流：2-20uA之间调节
4、防护等级：IP40
5、点火电缆：＜5米（宜用耐温高压线）
6、电缆长度：电离监测方式最长75米，UV监测方式最长100米。
三、控制面板说明
四、安装及接线注意事项：
1、电源应采用固定接线，火线L和零线N不可以接反，否则会造成设备损坏。
2、电磁阀和点火变压器由控制器输出220AC电源驱动，最大输出电流为2A，每个输出电流不得超过2.5A。
3、燃烧指示触点（端子13-14）和故障信号触点（端子8-9）：最大电流：2A，最大电压：253V。
4、UV紫外线火焰探测器最大工作电压为：230V，内部无熔断保护器。
5、采用单电极时，烧嘴和控制器的7#端子一定要接地，否则会造成设备损坏。
6、采用UV紫外探头时，7#端子不要接地。
7、端子11和12已在内部并接。
8、安装：可用U型35mm导轨安装，长度为113mm，或在底板上两安装孔上直接螺丝安装，安装孔间距为70 mm。
本控制器为宽113，高75，深120。
9、检测线用塑料电缆保护管单独走线，远传时要和主电缆分开放置，以免外部的电磁干扰。
采用电离监测方式和UV监测方式而且检测线长>5米时，建议检测线采用>500VAC的屏蔽电缆，采用单电极测检方式而且距离>5米时，建议采用>20KV 的屏蔽电缆。
10、控制器通电前必须将控制器上的两个固定螺丝旋紧；11、二次点火时要待报警灯红亮后20秒方可进行，以免过载损坏。
五、线路检查及调试
1、线路检查及调试
首先检查火线L1和零线N及其它线路是否按规定接好，确认无误后；关闭手阀，启动系统；合上烧嘴控制器IES258面板上的开关，绿灯亮起；合上点火开关，即给端子3供电，启动操作程序，大约3秒钟之后，燃气电磁阀打开，烧嘴点火，经过安全时间后，烧嘴控制器会发出故障信号，面板上的红灯亮起，端子8和9之间闭合；打开手阀，控制器复位解除故障信号，重新启动操作程序，烧嘴点燃，面板上的黄灯亮起，端子13和14之间闭合。
说明线路接好，系统正常。
2、火焰监测电流调整
火焰监测电流可以在2uA-20uA之间调整。
调整办法：松开控制器固定螺栓，从底座上拔出控制器，调节小板上的电位器到要求位置即可。
（如果面板上的黄灯始终亮着或在点火之前就亮启，则需要进行重新的设定。
测量的实际火焰监测电流应当比设定值至少高出3uA。
）把控制器装回底座，拧紧螺栓。
六、事故分析与处理
１、注意事项：
●严禁带电操作！在检修时一定要切断电源！
●只有专业人士才可以对事故进行分析处理。
●请不要擅自撕下上面的标签，否则保修失效，擅自维修和接线错误造成设备损坏，例如：将电源接入输出端，导致燃气阀开启和设备的损坏等由于用户使用不当造成设备损坏不属于保修范畴。
●远传复位必须由专业人士完成，且要有人员在现场监测要复
位的烧嘴。
２、处理事故
如果出现系统故障，烧嘴控制器会自动关闭燃气阀，面板上的事故报警红灯会亮启。
请依据下列所述排除故障。
检查事故发生的原因并处理，处理完毕后再对整个系统进行全面检查是否有其它故障，检查无误后，按复位按钮，烧嘴控制器会重新启动一次。
如果控制器仍然没有重新启动，拆下整个设备，返回制造商检查处理。
事故现象可能原因处理办法：
启动→没有点火，火花&rarr，红灯亮
点火电压太低、使用点火电压≥5KV的点火变压器-采用单电极方式，请使用点火变压器COFI或TRE
点火电缆过长缩短点火电缆到1m(最长不超过5 m)、点火电极和烧嘴头之间的距离过大调整电极和烧嘴头之间的距离，最大不超过2m m
点火电缆和电极接头接触不好重新确定电缆和电极接头的连接点火电缆接地检查电缆安装，擦拭点火电极
点火变压器没有接在10#端子上检查点火变压器是否接在10#端子上，供电电压是否正常
启动→没有燃气→红灯亮
燃气控制阀没有开启检查燃气阀的供电电压
管线中没有空气，例如：管线安装后长时间没有使用吹扫管线并重复复位几次启动→没有燃气，没有点火→红灯没有亮给点火变压器或燃气阀的输出短接
检查接线（建议：如发现给燃气阀的输出端被短接，烧嘴控制器应返回制造商检查处理。
否则：更换，3.15A，有延迟，H型保险丝。
并进行安全性操作检查。
（附后）。
说明：
１、对安全性操作进行检查
●关闭手阀
●启动烧嘴控制器数次，检查其是否能够正常工作
●如果烧嘴控制器无法正常工作，请返回制造商检查修理。
注意：如果没有进行此项测试，烧嘴控制器出现故障时，燃气阀门可能会保持开启状态，造成燃气的泄漏有爆炸的危险！
２、进行火焰监测电流测试时，请使用绝缘探针测量火焰监测电流，以免触电！
IES258烧嘴控制器无需日常的维护。
事故现象可能原因处理办法
启动→烧嘴点燃,→黄灯没有亮.
测量火焰的监测电流低于设定值
●火焰监测电流的设定值过高。
●由于电极绝缘套上有结碳，结焦，灰尘或水份，火焰监测电极短路。
●火焰电离监测电极的位置没有放在火焰的根部。
●燃气/空气比例不正确。
●由于燃气压力或空气压力过高，火焰没有和烧嘴头接触。
●烧嘴或控制器没有正确接地。
●火焰监测电缆短接或断路。
●UV紫外线火焰监测管脏，无法检测到火焰.
●电极材质问题,更换电极.
启动→黄灯和红灯亮启→控制器没有工作
测量火焰的监测电流，如果测量值比设定值高，虽然烧嘴没有点燃，烧嘴控制器依然误认为有火焰信号反馈。
UV紫外线火焰监测器的感光管的使用寿命（10,000小时）已到。
更换UV感光管。
详见UV紫外线火焰监测器的操作说明。
UV紫外线火焰监测管脏，无法检测到火焰。
在所有故障均已确定并排除且实施复位后，烧嘴控制器仍无法启动拆下整个设备请制造商检查处理七、接线图：(引脚说明:1:火线,2:零线,3:工作允许,4:远程复位,5:检测线,6:UV电源,7:
检测地线,8.9:故障报报警,10:打火输出,11.12:电磁阀,13.14:燃烧指示)。
