纳米硅碳负极材料研究报告
硅碳纳米负极材料
硅碳纳米负极材料简介硅碳纳米负极材料是一种新型的负极材料，由硅、碳以及纳米级的颗粒组成。
它具有优异的电化学性能和稳定性，被广泛应用于锂离子电池等能源存储领域。
本文将详细介绍硅碳纳米负极材料的特点、合成方法、性能评价以及应用前景。
特点1. 高容量硅碳纳米负极材料的最大特点是具有高容量。
由于硅元素的特殊性质，硅碳纳米材料可实现比传统碳负极材料更高的容量。
这是因为硅具有较高的理论比容量，为4200mAh/g，远远超过了传统碳负极材料的372mAh/g。
因此，硅碳纳米负极材料成为提高电池储能密度的重要选择。
2. 优异的循环性能硅碳纳米负极材料具有优异的循环性能。
由于硅碳材料结构特殊，通过纳米化技术可以使硅颗粒与碳基负极材料充分结合，形成稳定的复合结构。
该结构能够缓解硅材料充放电过程中的体积膨胀和收缩，从而提高其循环稳定性和抗容量衰减能力。
3. 优秀的电导率硅碳纳米负极材料的电导率较高。
硅和碳的复合结构使得电子在硅碳颗粒之间容易传导，同时硅碳颗粒之间的间隙有利于锂离子的传输。
因此，硅碳纳米材料能够有效提高电池的充放电性能和功率输出能力。
合成方法硅碳纳米负极材料的合成方法多种多样，下面介绍两种常用的方法。
1. 溶液热解法溶液热解法是一种常用的合成方法。
首先，将硅源和碳源溶解在适当的有机溶剂中，形成一个混合溶液。
然后，将混合溶液转移到高温炉中，在一定的反应温度下进行热解。
最后，通过洗涤、离心等方法获取硅碳纳米材料。
2. 气相沉积法气相沉积法是另一种常用的合成方法。
该方法需要使用化学气相沉积设备，在适当的反应温度和气氛条件下进行。
通常，硅源和碳源会以气体的形式输入反应器中，然后在催化剂的作用下进行反应。
最终，硅碳纳米材料会在反应器壁上沉积形成。
性能评价硅碳纳米负极材料的性能评价主要包括容量、循环性能和电导率等方面。
1. 容量测试容量测试是评价硅碳纳米负极材料容量性能的重要指标。
常用的测试方法包括恒流充放电测试和循环伏安法。
硅碳负极容量
硅碳负极容量全文共四篇示例，供读者参考第一篇示例：一、硅碳负极容量的概念硅碳复合材料的负极是指将硅和碳两种材料混合在一起，形成一种新型的复合材料。
硅是一种具有很高的容量的材料，理论容量是4200 mAh/g，远高于传统碳的容量（372 mAh/g）。
硅材料在循环过程中存在着体积膨胀的问题，容易发生脱离和破裂，导致电极的失效。
而硅碳复合材料的出现有效地解决了这一问题。
硅碳负极不仅具有高容量的优势，同时还具有优异的循环稳定性和电导率，极大地提升了电极的性能。
目前，硅碳负极容量的研究已经取得了不俗的成果。
研究表明，在硅碳复合材料中，硅与碳之间的相互作用对于材料的性能有着重要的影响。
研究人员通过控制硅与碳的比例、制备方法等参数，实现了硅碳复合材料的优化设计。
一些研究团队通过界面工程的方法，改善硅与碳之间的结合情况，有效地减少了硅颗粒的脱离现象。
还有一些研究团队通过掺杂其他元素，如氮、硼等，进一步提升硅碳复合材料的性能。
除了材料设计方面的研究，一些研究团队还致力于改进电极结构和制备工艺，以提高硅碳负极的容量。
采用三维结构的电极，可以有效地提高电极的充放电速率和循环寿命。
采用单一的硅碳复合材料作为电极材料，也可以减少电极的厚度，提高电极的储能密度。
随着人们对电动车、可穿戴设备等电池需求的不断增加，硅碳负极材料的研究也将不断深入。
未来，硅碳负极容量有望进一步提高，从而广泛应用于各种领域。
在未来的研究中，可能会出现更多创新的硅碳复合材料设计，以及更高性能的电极结构和制备工艺。
第二篇示例：硅碳负极材料是锂离子电池中的一种重要材料，具有高比容量和长循环寿命等优点，被广泛应用于电动汽车、储能系统和移动电子设备等领域。
硅碳负极的负极容量是其重要性能指标之一，对电池的性能有着重要的影响。
硅碳负极的负极容量是指在充放电过程中，电极材料能够储存和释放的锂离子数量，也就是电极材料的储锂能力。
硅碳负极材料由硅和碳组成，硅的理论比容量高达4200 mAh/g，远远高于传统的碳负极材料（如石墨），因此硅碳负极具有更高的储锂能力。
纳米硅碳负极材料研究报告
纳米硅碳负极材料研究报告0 引言自 1991 年 SONY 公司以石油焦炭为负极材料将锂离子电池推向商业化以来，因其出色的循环寿命、较高工作电压、高能量密度等特性，锂离子电池一经推出就受到人们的广泛关注，迅速成为能源储存装置中的明星。
近年来，随着新能源交通工具(如 EV 和 HEV)的发展，对锂离子电池提出了更高的要求。
作为锂离子电池关键部分的负极材料需要具备在 Ii 的嵌入过程中自由能变化小，反应高度可逆;在负极材料的固态结构中有高的扩散率;具有良好的电导率;优良的热力学稳定性以及与电解质良好的相容胜等。
研究者们通过开发具有新颖纳米结构的碳材料和非碳材料，来提高作为锂离子电池负极的嵌铿性能。
然而，这些新颖的材料，如 Sn, Si, Fe、石墨烯、碳纳米管，等，虽然其理论嵌1铿容量较高(Sn 和 Si 的理论嵌铿容量分别为 994mAh/g 和 4 200 mAh/g ，但由于制备工艺相当复杂，成本较高，而且在充放电过程中存在较大的体积变化和不可逆容量。
因此，若将其进行商业化应用还需要解决许多问题。
锂离子电池具有高电压、高能量、循环寿命长、无记忆效应等众多优点，已经在消费电子、电动土具、医疗电子等领域获得了少’一泛应用。
在纯电动汽车、混合动力汽车、电动自行车、轨道交通、航空航天、船舶舰艇等交通领域逐步获得推少’一。
同时，锉离子电池在大规模可再生能源接入、电网调峰调频、分布式储能、家庭储能、数据中心备用电源、通讯基站、土业节能、绿色建筑等能源领域也显示了较好的应用前景1 不同负极材料的特点评述天然石墨有六方和菱形两种层状品体结构同，具有储量大、成本低、安全无毒等优点。
在锉离子电池中，天然石墨粉末的颗粒外表面反应活性不均匀，品粒粒度较大，在充放电过程中表面品体结构容易被破坏，存在表面 SEI 膜覆盖不均匀，导致初始库仑效率低、倍率性能不好等缺点。
为了解决这些问题，可以采用颗粒球形化、表面氧化、表面氟化、表面包覆软碳、硬碳材料以及其它方式的表面修饰和微结构调整等技术对天然石墨进行改性处理。
清华大学硅碳负极方面的研究

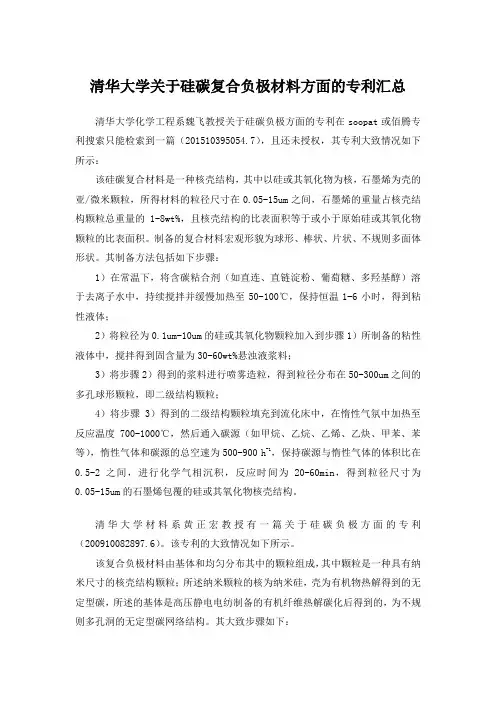

清华大学关于硅碳复合负极材料方面的专利汇总清华大学化学工程系魏飞教授关于硅碳负极方面的专利在soopat或佰腾专利搜索只能检索到一篇（201510395054.7），且还未授权，其专利大致情况如下所示：该硅碳复合材料是一种核壳结构，其中以硅或其氧化物为核，石墨烯为壳的亚/微米颗粒，所得材料的粒径尺寸在0.05-15um之间，石墨烯的重量占核壳结构颗粒总重量的1-8wt%，且核壳结构的比表面积等于或小于原始硅或其氧化物颗粒的比表面积。
制备的复合材料宏观形貌为球形、棒状、片状、不规则多面体形状。
其制备方法包括如下步骤：1）在常温下，将含碳粘合剂（如直连、直链淀粉、葡萄糖、多羟基醇）溶于去离子水中，持续搅拌并缓慢加热至50-100℃，保持恒温1-6小时，得到粘性液体；2）将粒径为0.1um-10um的硅或其氧化物颗粒加入到步骤1）所制备的粘性液体中，搅拌得到固含量为30-60wt%悬浊液浆料；3）将步骤2）得到的浆料进行喷雾造粒，得到粒径分布在50-300um之间的多孔球形颗粒，即二级结构颗粒；4）将步骤3）得到的二级结构颗粒填充到流化床中，在惰性气氛中加热至反应温度700-1000℃，然后通入碳源（如甲烷、乙烷、乙烯、乙炔、甲苯、苯等），惰性气体和碳源的总空速为500-900 h-1，保持碳源与惰性气体的体积比在0.5-2之间，进行化学气相沉积，反应时间为20-60min，得到粒径尺寸为0.05-15um的石墨烯包覆的硅或其氧化物核壳结构。
清华大学材料系黄正宏教授有一篇关于硅碳负极方面的专利（200910082897.6）。
该专利的大致情况如下所示。
该复合负极材料由基体和均匀分布其中的颗粒组成，其中颗粒是一种具有纳米尺寸的核壳结构颗粒；所述纳米颗粒的核为纳米硅，壳为有机物热解得到的无定型碳，所述的基体是高压静电电纺制备的有机纤维热解碳化后得到的，为不规则多孔洞的无定型碳网络结构。
其大致步骤如下：1）在室温90℃的水浴中，利用机械搅拌或磁力搅拌，将无定型碳的有机前驱体均匀溶于溶剂中，形成透明的溶液；2）将纳米硅颗粒均匀分散于与步骤1）中的相同的溶剂中后，再与步骤1）中的溶液混合搅拌，使得纳米硅颗粒均匀地分布于有机前驱体中；3）将步骤2）中所得的悬浊液进行高压静电电纺，得到的产物在惰性气体保护下碳化，以1℃/min速度升温至溶剂沸点温度，保温0.5-3小时，使得溶剂完全挥发；继续以5-10℃/min速度升温至400-1000℃，保温0.5-5小时，随炉冷却，使得纳米硅粉被无定形碳包覆，且均匀分散于碳基体中。
硅碳负极材料的合成与性能表征
摘要Si具有理论容量高、工作电位适宜、储量高等优点，是一种理想的锂离子电池负极材料。
由于Si在锂脱/嵌时会产生显著的体积膨胀，导致电极材料结构崩塌、电池容量急速衰减，从而限制Si材料的规模化应用。
针对以上问题，本文将Si纳米颗粒与碳材料复合制备了Si/C负极材料，在控制充放电过程中体积膨胀效应的同时，进一步提高其电化学循环稳定性能。
本文研究内容和结果如下：（1）通过一步水热法合成了Si/C复合材料（M-Si/C），复合材料中Si颗粒的外层具有结构完整的碳包覆层，碳材料可显著降低Si在体积膨胀条件下的内应力，且避免其与电解液接触，在0.2A·g−1电流密度下循环100次后比容量具有510mAh·g−1，在200次循环后容量保持率在80%以上；（2）通过一步水热法得到Si/C多孔微球复合结构（P-Si/C），其中纳米Si颗粒像石榴籽一样均匀嵌入在碳球中，在0.5A·g−1电流密度下循环100次后比容量仍有530mAh·g−1，容量保持率为79.3%，即使将电流密度提升到1A·g−1，比容量也能稳定在420mAh·g−1；（3）利用滤纸作为碳骨架和葡萄糖的聚合作用制备了具有三维结构的Si/C复合材料（F/G/Si），在0.2A·g−1的电流密度下循环100次后仍然拥有422mAh·g−1放电比容量，并且在0.5A·g−1电流密度下的倍率比容量为400mAh·g−1。
关键词硅碳材料；电化学性能；微观结构；倍率性能；比容量AbstractSi, with advantages of high theoretical capacity, appropriate operating potential and high natural reserves, belongs to a new type of lithium ion battery cathode material. However, in practical applications, silicon produces distinct volume expansion when removing/embedding lithium, leading to a rapid decline in battery capacity, which hinders the commercialization of Si cathode. In view of the above problems, Si nanoparticles are compounded with a variety of carbon materials and Si/C anode materials are prepared in this paper. Through structural design, the electrode conductivity increases and the volume change level during charge and discharge reduces.The research contents and results of this paper are as follows:(1)The Si/C composite material (M-Si/C) is synthesized by one-step hydrothermal method. The outer layer of Si particles in the composite material has a structurally complete carbon coating. The carbon material could significantly reduces the internal stress of Si under the condition of volume expansion and avoids its contact with electrolyte. At the current density of 0.2A·g−1, the specific capacity is 510mAh·g−1 after 100 cycles, and the capacity retention rate is above 80% after 200 cycles.(2)The composite structure of Si/C porous microspheres (P-Si/C) is obtained by one-step hydrothermal method, in which the Si nanoparticles are evenly embedded in the carbon spheres like pomegranate seeds. At the current density of 0.5A·g−1, the specific capacity is still 530mAh·g−1after 100 cycles, with A capacity retention rate of 79.3%. Even if the current density increases to 1A·g−1, the reversible specific capacity could be reached to 420mAh·g−1 .(3)Using filter paper as carbon skeleton, Si/C composites (F/G/Si) with three-dimensional structure are prepared by the polymerization of glucose. At the current density of 0.2A·g-1, the circulating capacity could reach 422mAh·g−1embedded lithium capacity after 100 cycles, and the capacity could still be stable after 50 cycles.Key words Silicon carbon material; Electrochemical properties; Microstructure;Multiplier performance; Specific capacity of charge and discharge目 录摘要 (I)Abstract (III)第1章绪论 (1)1.1 引言 (1)1.2 锂离子电池介绍 (1)1.2.1 锂离子电池的工作原理 (1)1.2.2 锂离子电池的特点 (2)1.3 锂离子电池电极材料 (3)1.3.1 正极材料 (3)1.3.2 负极材料 (4)1.4 硅基材料 (6)1.4.1 硅纳米化 (6)1.4.2 硅氧化物 (7)1.4.3 硅基合金材料 (7)1.4.4 硅碳复合材料 (8)1.5 课题研究内容 (10)第2章实验原料及方法 (13)2.1 实验药品 (13)2.2 实验仪器 (13)2.3 材料表征 (14)2.4 材料电化学性能测试 (15)第3章DMF溶液对制备M-Si/C复合材料的性能影响 (17)3.1 M-Si/C复合材料制备 (17)3.2 M-Si/C复合材料结构表征 (17)3.3 M-Si/C复合材料电化学性能 (22)3.4 本章小结 (26)第4章石榴状结构P-Si/C微球的制备及其电化学性能研究 (29)4.1 P-Si/C复合材料制备 (29)4.2 P-Si/C复合材料结构表征 (29)4.3 P-Si/C复合材料电化学性能 (33)4.4 循环后的扫描电子显微镜测试结果分析 (36)4.5 本章小结 (36)第5章柔性电极F/G/Si复合材料的制备及其电化学性能研究 (37)5.1 柔性电极F/G/Si复合材料制备 (37)5.2 柔性电极F/G/Si复合材料表征 (37)5.3 柔性电极F/G/Si复合材料电化学性能 (42)5.4 本章小结 (46)结论 (48)参考文献 (50)致谢 (58)第1章绪论1.1 引言随着经济发展和能源需求的不断高涨，加剧了人们对化石燃料的过度使用。
硅碳负极项目总结汇报
硅碳负极项目总结汇报硅碳负极项目总结汇报一、项目背景硅碳负极是新一代锂离子电池负极材料，具有高比容量、长循环寿命和低成本等优点，已经成为锂离子电池领域的研究热点。
本项目以开发硅碳负极材料为目标，旨在提高电池的能量密度、循环寿命和安全性能。
二、项目目标1. 开发高性能的硅碳负极材料，使其具备更高的比容量和更好的循环稳定性；2. 优化硅碳负极与正极材料的匹配，提高电池的能量密度；3. 提升硅碳负极的制备工艺和生产技术，降低成本，增强竞争力。
三、项目进展1. 材料研发：通过多种合成方法，成功研制出一系列硅碳负极材料，并进行了物理性质和电化学性能的表征。
其中，经过筛选，确定了一种性能较好的硅碳复合材料作为主要研究对象。
该材料具备良好的循环稳定性，较高的比容量，并可通过调整硅碳比例来实现更好的性能。
2. 电池性能测试：将研发的硅碳负极材料与商业化正极材料进行组装，制备出锂离子电池，并进行循环寿命测试和性能评估。
测试结果表明，硅碳负极材料具有较高的初始比容量和较好的循环保持率，相比传统石墨负极有明显的优势。
此外，通过微观结构表征和电化学测试，发现硅碳负极材料能够有效缓解锂离子的体积膨胀问题，并减少电极的破裂和损伤。
因此，硅碳负极具备较好的应用前景。
3. 工艺改进：在材料制备过程中，通过对合成工艺的优化和设备的改进，成功提高了硅碳负极材料的制备效率和产品一致性。
此外，还改进了电池组装工艺，提高了电池的一致性和产能。
这将有助于降低产品成本，提高市场竞争力。
四、项目成果1. 发表论文：项目组成员在国际著名期刊上发表了多篇与硅碳负极材料相关的学术论文，提高了团队的学术影响力。
2. 专利申请：项目组申请了多项与硅碳负极材料相关的发明专利，并已获得一部分授权，为公司的技术积累提供了保障。
3. 产品开发：以项目开发的硅碳负极材料为基础，公司成功推出了一款新型硅碳负极锂离子电池，并已在特定领域展开市场营销。
五、存在问题与展望1. 硅碳负极材料的成本仍然较高，继续降低成本是下一步工作的重点；2. 没有找到合适的商业化生产工艺，需要进一步研究和开发；3. 到目前为止，硅碳负极材料在大规模应用上仍然存在一些挑战，需要继续深入研究；4. 下一步计划进一步优化硅碳负极材料的性能，尝试与其他材料的复合，提高电池性能，并探索新的应用领域。
纳米硅颗粒负极材料制备及性能分析
纳米硅颗粒负极材料制备及性能分析纳米硅颗粒负极材料是一种新型的锂离子电池负极材料，具有高比容量、高能量密度、长循环寿命等特点，因此被广泛应用于电动汽车、智能手机等领域。
本文将介绍纳米硅颗粒负极材料的制备方法以及其性能分析。
一、纳米硅颗粒负极材料的制备方法1、溶胶凝胶法此法通常利用硅、硅烷(SiH4)或硅乙烷(SiH6)等为原料，将其溶于合适的溶剂(如乙醇、水等)中形成溶液，加入适量的催化剂(如HCl、NH3等)，形成溶胶悬浮液。
将溶胶悬浮液放入恒温干燥箱中干燥，形成硅凝胶。
随后，将硅凝胶与适量的碳源(如蔗糖、麦芽糖等)一起放入炉中，在惰性气体(N2或Ar)下热解得到硅碳复合材料。
最后，将硅碳复合材料进行球磨处理，得到具有纳米级粒径的纳米硅颗粒。
2、高温焙烧法此法将硅粉末或硅源与适量的碳源混合均匀，然后在高温下热解制备纳米硅颗粒。
焙烧温度一般在1000℃左右，焙烧过程中碳源会发生氧化反应，生成CO和CO2，从而使硅粉末与碳源之间的反应进行下去。
最终得到纳米硅颗粒。
3、机械球磨法此法将硅粉末与碳源混合后放入球磨机中，进行机械球磨、振荡处理，反应生成纳米硅颗粒。
在球磨过程中，硅和碳源颗粒之间发生反应，形成硅碳化物，然后再通过球磨机的振荡作用，使硅碳化物颗粒分解成纳米硅颗粒。
二、纳米硅颗粒负极材料的性能分析1、高比容量纳米硅颗粒负极材料具有高比容量的特点，主要是由于纳米硅颗粒具有较大的比表面积。
在锂离子电池充放电过程中，锂离子可以在纳米硅颗粒表面和内部进行嵌入和脱嵌反应，从而实现高比容量。
2、高能量密度纳米硅颗粒负极材料可以实现高能量密度的储存，主要是由于利用纳米硅颗粒的高比容量和高放电电位进行锂离子的储存。
锂离子在纳米硅颗粒表面和内部进行嵌入和脱嵌反应，从而释放出较高的电压和电流，实现高能量密度的储存。
3、长循环寿命纳米硅颗粒负极材料具有较长的循环寿命，主要是由于其较高的充放电比容量和体积稳定性。
纳米硅颗粒可以在锂离子电池的充放电循环中保持稳定的体积和形态，从而不影响锂离子的传输和反应。
年产xx吨硅碳负极材料项目可行性研究报告规划
年产xx吨硅碳负极材料项目可行性研究报告xxx公司第一章概况一、项目概况（一）项目名称年产xx吨硅碳负极材料项目（二）项目选址xx新兴产业示范区对各种设施用地进行统筹安排，提高土地综合利用效率，同时，采用先进的工艺技术和设备，达到“节约能源、节约土地资源”的目的。
（三）项目用地规模项目总用地面积13506.75平方米（折合约20.25亩）。
（四）项目用地控制指标该工程规划建筑系数58.01%，建筑容积率1.41，建设区域绿化覆盖率6.24%，固定资产投资强度197.74万元/亩。
（五）土建工程指标项目净用地面积13506.75平方米，建筑物基底占地面积7835.27平方米，总建筑面积19044.52平方米，其中：规划建设主体工程13908.04平方米，项目规划绿化面积1188.82平方米。
（六）设备选型方案项目计划购置设备共计86台（套），设备购置费1467.10万元。
（七）节能分析1、项目年用电量705850.05千瓦时，折合86.75吨标准煤。
2、项目年总用水量6364.68立方米，折合0.54吨标准煤。
3、“年产xx吨硅碳负极材料项目投资建设项目”，年用电量705850.05千瓦时，年总用水量6364.68立方米，项目年综合总耗能量（当量值）87.29吨标准煤/年。
达产年综合节能量33.95吨标准煤/年，项目总节能率23.51%，能源利用效果良好。
（八）环境保护项目符合xx新兴产业示范区发展规划，符合xx新兴产业示范区产业结构调整规划和国家的产业发展政策；对产生的各类污染物都采取了切实可行的治理措施，严格控制在国家规定的排放标准内，项目建设不会对区域生态环境产生明显的影响。
（九）项目总投资及资金构成项目预计总投资5753.68万元，其中：固定资产投资4004.24万元，占项目总投资的69.59%；流动资金1749.44万元，占项目总投资的30.41%。
（十）资金筹措该项目现阶段投资均由企业自筹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纳米硅碳负极材料研究报告
研究报告：纳米硅碳负极材料
摘要：
随着能源需求的增长和环境问题的加剧，发展高效、环保的能源储存和转换技术成为当今科学研究的热点之一、纳米硅碳材料作为锂离子电池负极材料的一种重要候选材料，具有较高的比容量和循环性能，在能源领域具有广阔的应用前景。
本报告总结了纳米硅碳负极材料的研究进展，并对其应用前景进行了展望。
一、引言
纳米硅碳材料由硅和碳组成，硅具有较高的理论比容量
（4200mAh/g），碳具有优异的导电性能和循环稳定性，两者相结合具有良好的综合性能。
纳米硅碳材料作为新型锂离子电池负极材料，可以显著提高电池的能量密度和循环寿命。
二、制备方法
目前，纳米硅碳材料的制备方法主要有物理法、化学法和电化学法三种。
物理法包括磁控溅射、激光烧结等；化学法主要有溶胶-凝胶法、水热法等；电化学法则是指以硅源和碳源为电极材料，在电化学反应中合成纳米硅碳材料。
三、性能调控
为了改善纳米硅碳材料的电化学性能，研究人员采用了许多方法进行性能调控。
其中，包括表面包覆、纳米结构调控、合金化改性等。
表面包覆可以增强材料的机械稳定性，防止硅粒子脱落和与电解质的反应；纳米
结构调控则可以增加材料的表面积和离子传导性能；合金化改性可以提高材料的稳定性和电化学性能。
四、应用前景
纳米硅碳材料在能源领域具有广泛的应用前景。
首先，在锂离子电池领域，纳米硅碳材料可作为负极材料，提高电池的能量密度和循环寿命，使电动车、移动设备等更加高效可靠。
其次，在锂硫电池和锂空气电池领域，纳米硅碳材料也具有重要的应用潜力。
最后，在超级电容器、燃料电池等领域，纳米硅碳材料也可以发挥其优异的导电性能和循环稳定性。
五、结论
纳米硅碳材料作为一种新型的负极材料，具有较高的比容量和循环性能，被广泛研究和应用于能源领域。
未来，我们可以继续深入研究纳米硅碳材料的制备方法和性能调控机制，进一步提高其电化学性能，推动其在能源存储和转换方面的应用。
