YUYT-105 新能源燃料电池教学实验台
YUY-5105纯电动汽车动力系统实训台
YUY-5105纯电动汽车动力系统实训台一.产品简介选用纯电动车驱动系统(48V1KW直流无刷电机)真实器件制作，展示纯电动车驱动系统的结构与工作原理，适合于各类院校对纯电动车驱动系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二.产品功能1.安装纯电动车驱动电机及控制系统真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、加速踏板、电源开关、继电器、DC-DC模块、仪表、电池等模块等，真实可操作运行的纯电动车驱动电机及控制系统，展示系统的结构与原理、动态演示系统工作过程。
2.实现纯电动车驱动电机及控制系统结构及原理的认知，体验驾驶员的意图与电机运转之间的关系，可完成驱动电机及控制系统性能各项检测。
3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
5.多功能仪表真实显示系统电流与电压、转速、档位等数据变化。
6.具有诊断接口，通过上位机软件进行读取系统数据流信息（包含刹车开关、档位、电机转速与电压电流、电子油门等工作状态）与故障内容。
7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点12个。
8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
9.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
10.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三.技术规格1.外形尺寸（mm）：1500×700×1700(长×宽×高)2.面板外形尺寸（mm）：1448×940mm（长*宽）3.移动脚轮：100*60mm4.工作温度：-40℃～+50℃5.驱动电机与控制器：DC48V 1kw 3000rpm(直流无刷电机)6.电池：磷酸铁锂离子动力电池组48V20AH带充电机7.制动装置：2轮液压制动四.实训（实验）项目1.驱动电机及控制系统维护与保养、使用操作,驱动电机与控制系统结构原理功能、故障诊断与维修;2.电动机性能、能量管理检测;3.手动维修开关结构原理功能；4.高压互锁的保护作用；5.车载充电机工作原理和引脚定义，车载充电机常见故障和更换,电池充电操作；6.DC-DC转换器工作原理和引脚定义，DC-DC转换常见故障和更换；7.电子油门踏板工作原理和引脚定义，电子油门踏板常见故障和更换；8.档位控制器（开关）工作原理和引脚定义，档位控制器（开关）常见故障和更换；9.纯电动汽车动力系统拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断。
YUY-5081新能源汽车充电系统实训台(直流)
YUY-5081新能源汽车充电系统实训台（直流）参考图一.产品简介选用新能源汽车直流充电装置装配与检验系统真实器件制作，可展示充电桩的结构与工作原理，适合于各类院校对充电桩理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二.功能特点1.安装真实国标充电桩、充电桩装配检验负载系统、点火开关、充电桩智能充电卡片、工况指示灯、电源开关、操纵开关、充电桩充电端口等，真实可操作运行的充电桩装配与检验系统。
2.面板采用4mm厚铝塑板，立式安装面板打印有彩色电路图与工作原理示意图；学员可直观对照系统结构原理图和实物，认识和分析系统的工作原理。
3.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.安装充电桩的显示装置，同步显示数据。
操作软件显示充电电压、充电电流、充电电量、充电时间等；具有三种充电模式：按金额充电、按时间充电、按电量充电等。
安全保护功能，具有输入侧过压、欠压保护，输出侧过压、过流保护，过温、短路、漏电、防雷、电池防反接等保护。
具有电源、充电、故障三种状态指示。
核心控制板可实现刷卡信息采集处理；LTE（4G）、GSM多模通讯传输，GPS 定位，射频识别卡系统、电流电压参数采集处理并显示或报警；用电量采集计量、保护等功能。
5.直流充电桩产品的使用现场运行状态的检验考核及定量检验，可以帮助产品现场安装调试和验证。
测试模块严格依照相关国标要求研发生产，真实模拟电动汽车充电过程，可测量充电电压、测量CP、CC等引导信号，同时可以避免实车作为检查装置因充电桩故障导致的损坏。
该模块使用充电桩供电，无需外置供电。
同时测量充电机的输出电压、电流、功率、纹波系数以及充电机的电能误差等参数，同时还具备BMS模拟器、绝缘电阻测试、温度采集、湿度采集、GPS北京时间校准等功能，全程可实现自动化测试。
大屏幕中文菜单显示，显示信息量大，操作方便。
燃料电池用气密性试验台的分析与开发
不同的试验气体，主要有氢气、氦气、氮气、空气 4种， 可根据试验需求进行选择，具备一键式测试气体切换 模式。
4）能够精确记录压力变化和泄漏量数据：在规定
和气密性的测试方法比较简单，但规定内容有差别。现 池的阳极管路、阴极管路、冷却管路各段出入口处分别
有的测试设备功能单一，不能满足不同标准的测试需 添加开关电磁阀来实现对应管路的开关控制，并在每
求；有些试验台得出的测试结果只能大致判断有无泄 个通道管路的出入口设置压级传感器和流量计。被测
漏和压力下降情况，无法测得精确的泄漏量和压力下 件接入设备后，可根据需要控制阳极管路、阴极管路、
如图 1所示。
2）气路安全及保护功能：试验台需要满足不同测
试气体和不同测试压力的需要，并防止管路超压，这需
要添加常闭电磁阀，控制管路压力进入；在每个通道上 设置调压阀，以保证输入气体压力满足标准要求；在每 个管路上设置安全阀，以防止管路超压对被测件等造 成损坏；在每个管路上设置快速泄压装置，保证系统发 生故障时能够迅速泄压。
文献[1-7]对燃料电池的泄漏和气密性测试都有规定。
1） 各通路单独进行开关控制以及压力和流量测
这些标准基本都是要求测试保压状态下的压力下降或 试：由于标准对不同通道及其组合的密封和保压要求
者稳压状态下的泄漏率来进行评价，因此如何测试燃 不同，试验台应该满足不同通道的开关组合；同时需要
料电池的泄漏变得尤为重要。目前标准中对电堆泄漏 测量每个通道的压力变化和流量大小。因此在燃料电
常规汽车用氢燃料电池堆具有阳极腔 （氢气路）、
高，包含氢燃料本身制造成本高、氢气价格导致的使用 阴极腔（空气路）、冷却液腔 3个通路，测试也主要是针
便携式的电解水实验演示以及燃料电池实验演示组合装置实用

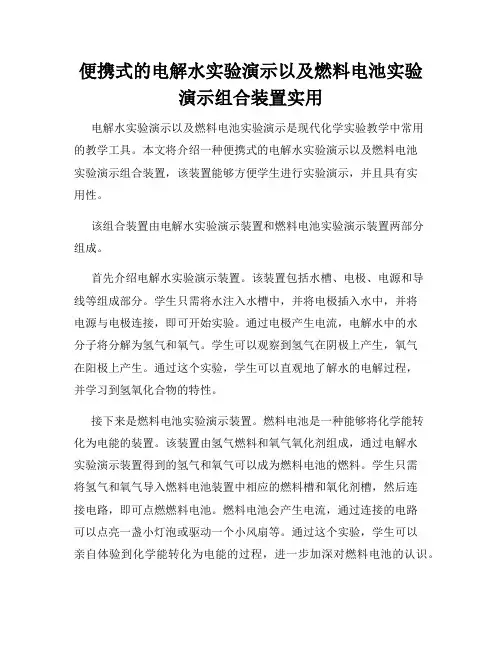

便携式的电解水实验演示以及燃料电池实验演示组合装置实用电解水实验演示以及燃料电池实验演示是现代化学实验教学中常用的教学工具。
本文将介绍一种便携式的电解水实验演示以及燃料电池实验演示组合装置，该装置能够方便学生进行实验演示，并且具有实用性。
该组合装置由电解水实验演示装置和燃料电池实验演示装置两部分组成。
首先介绍电解水实验演示装置。
该装置包括水槽、电极、电源和导线等组成部分。
学生只需将水注入水槽中，并将电极插入水中，并将电源与电极连接，即可开始实验。
通过电极产生电流，电解水中的水分子将分解为氢气和氧气。
学生可以观察到氢气在阴极上产生，氧气在阳极上产生。
通过这个实验，学生可以直观地了解水的电解过程，并学习到氢氧化合物的特性。
接下来是燃料电池实验演示装置。
燃料电池是一种能够将化学能转化为电能的装置。
该装置由氢气燃料和氧气氧化剂组成，通过电解水实验演示装置得到的氢气和氧气可以成为燃料电池的燃料。
学生只需将氢气和氧气导入燃料电池装置中相应的燃料槽和氧化剂槽，然后连接电路，即可点燃燃料电池。
燃料电池会产生电流，通过连接的电路可以点亮一盏小灯泡或驱动一个小风扇等。
通过这个实验，学生可以亲自体验到化学能转化为电能的过程，进一步加深对燃料电池的认识。
这个便携式的电解水实验演示以及燃料电池实验演示组合装置具有以下优点：首先，该装置便携性好。
由于该装置采用了简单的设计和结构，整个装置比较小巧轻便，便于携带和使用。
学生可以将该装置轻松地放入背包中，随时随地进行实验演示。
其次，该装置操作简单。
学生只需按照指示将相应的材料放入装置中，并连接电路，即可开始实验演示。
学生无需复杂的操作步骤和专业的设备，大大降低了实验的难度和门槛。
最后，该装置具有实用性。
电解水实验演示和燃料电池实验演示是化学学科中常见的实验内容，通过这个装置，学生可以有效地观察到实验现象，并理解相关理论知识。
同时，该装置还可以培养学生的实验操作能力和动手能力，为学生将来从事科学研究打下良好的基础。
YUY-5104动力电池组及BMS管理系统实训台
YUY-5104动力电池组及BMS管理系统实训台一.产品简介选用新能源车辆磷酸铁锂动力电池包，单体电池（3.2V10AH，共16串），带CAN总线的一体机BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。
适用于了解与验证电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互，保障电动汽车高效、可靠、安全运行的BMS教学实训实验。
二.功能特点1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系。
2.各主要部件安装在实训台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。
3.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。
3.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。
3.2具有完备的故障等级报警功能，包括电压、电流、温度等故障报警。
3.3具有SOC估算功能。
3.4具有充放电控制功能。
3.5具有被动均衡管理功能。
3.6系统开关无源机械触点。
4.动力电池包显示器（7寸触摸屏）安装在面板上，可以观察充放电过程各项参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。
（配套可正常运行操作的BMS上位机检测标定软件）。
5.实训台配放电模块，模仿车辆能量消耗过程，放电电流大小可以选择动力电池包设置有新能源汽车机械维修开关，可以打开上盖观察；高压电器连接器均采用国标产品，性能可靠。
6.实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。
新能源教学实验台
TRM-JX6型太阳能教学实验箱
可实现的实验项目
实验一：太阳能电池发电原理实验 实验1-1 ：太阳能光伏板能量转换实验 实验1-2：环境对光伏转换影响实验 实验二：太阳能电池光伏系统直接负载实验 实验三：光伏控制型太阳能系统发电实验 实验3-1：光伏型控制器工作原理实验 实验3-2：光伏型控制器充放电保护实验
5、接反保护实验
6、太阳能控制器对蓄电池的过充保护实验 7、太阳能控制器对蓄电池的过放保护实验 8、夜间防反充实验
9、离网型逆变器工作原理实验
10、独立光伏发电实验 11、并网型逆变器工作原理实验 12、光伏并网实验(演示：孤岛效应、逆变器效率)
13、模拟太阳在不同时间（8:00 10:00 12:00 14:00 16:00）的不同太阳入射角度。 14、模拟光伏组件全天自动跟踪。 15、在不同太阳入射角时，光伏组件的发电效率。 16、同一太阳入射角，电池板在不同朝向上的光伏组件的发电效率。
企业简介
不断对产品进行改进和创新，并结合了国外先进的生产工艺，产品性能达到国际领先 水平。 阳光气象专业致力于环境与新能源仪器的研发与制造。公司成立十多年来，先后在国 内建设了国家级、省级、企业级的太阳能检测中心一百多家，并且多家都通过了CNAS 认证，得到了行业专家的认可。我公司生产的太阳能检测设备多数获得国家专利，具 有独立的自主知识产权，是阳光公司独立设计制造的专有产品。 气象环境仪器已经成为阳光公司的定型产品，我公司开发的百余种气象环境仪器得到了 国内外用户的认可与应用，阳光品牌已经成为行业内的标志，产品可广泛应用于气象、
5、不同的辐照度下太阳能电池的开路电压和短路电流；
6、不同入射角度下太阳能电池的短路电流； 7、太阳能电池的组合电路； 8、同遮蔽条件下太阳能电池并联； 9、同辐射强度下的太阳能电池的伏安特性曲线 10、过太阳能电池对蓄电池和Gold Cap进行充电； 11、电机和灯泡蓄电池和Gold Cap进行放电；
YUY-102 太阳能教学模拟实训台
YUY-102 太阳能教学模拟实训台1、系统规格系统最大电压：21.5V系统最大电流：2A系统最大功率：25W太阳能电池规格组件尺寸(L*W*H)：621*281*28mm，单晶硅太阳能电池x 1最佳功率：20W最佳工作电压：17.05±0.5V最佳工作电流：1.20±0.10A，2. 控制器规格：光电控制器：额定电流为10A，配置铅酸蓄电池，负载为100W以下的12V直流负载，控制单元一信道为光控输出，另一通道为多类定时输出用户型控制器：，额定电压：12V，最大光电电池功率：60W，最大负载电流：5A，过放电压：11.0 ± 0.5，蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关3. 电表规格：电流表：x 3, 0~2A，显示模式︰0.5”LCD液晶显示电压表：x 3, 0~20V，显示模式︰0.5”LCD液晶显示温度表：x 1, -19.9～99.9℃4. 负载：风扇：x 1，额定电压：12V，工作电流：0.25A，功率：3W交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3WLED灯：1组(7颗)；蜂鸣器：x 1；马达：x 1，额定电压：12V，工作电流：0.25A，功率：3W开关：x 1；按钮：x 15. 电池：阀控式密封铅酸蓄电池，额定电压：12V，额定容量(20hr) ：3.3Ah，充电方法（恒压），循环︰最大充电电流为825mA6. 电压器：1个电压器(可变电阻)，电阻值调整范围为0～1kΩDC/DC：5个DC/DC电源模块提供DC转AC模块7. 实验单元：实验一太阳能电池发电原理实验实验1-1 太阳能光电板能量转换实验实验1-2 环境对光电转换影响实验实验二太阳能电池光电系统直接负载实验实验三光电控制型太阳能系统发电实验实验3-1 光电型控制单元工作原理实验实验3-2 光电型控制单元充放电保护实验实验四用户型太阳能发电和利用实验实验4-1 用户型控制单元工作原理实验4-2 用户型控制单元充放电保护实验实验五太阳能系统电器负载实验实验六综合实验实验七太阳能电池基本特性测试实验实验八外部扩充DC转AC外接电器实验实验九单晶太阳能电池I-V特性曲线实验友情提示：您只要致电：我们可以解答太阳能教学模拟实训台相关疑问!我们可以帮您推荐符合您要求的太阳能教学模拟实训台相关产品!。
新型高性能燃料电池系统功率调节实验报告
新型高性能燃料电池系统功率调节实验报告一、引言随着全球对清洁能源的需求不断增长，燃料电池作为一种高效、清洁的能源转换技术，受到了广泛的关注。
其中，高性能燃料电池系统的功率调节能力对于其实际应用具有重要意义。
本实验旨在对新型高性能燃料电池系统的功率调节性能进行深入研究和分析。
二、实验目的本次实验的主要目的是评估新型高性能燃料电池系统在不同工作条件下的功率调节能力，包括输出功率的稳定性、响应速度、效率等方面，并分析影响功率调节性能的关键因素。
三、实验设备与材料1、新型高性能燃料电池系统：包括燃料电池堆、氢气供应系统、氧气供应系统、冷却系统、功率调节模块等。
2、测试仪器：电子负载、数据采集系统、示波器、万用表等。
3、氢气和氧气气源：纯度符合实验要求的氢气和氧气。
四、实验方法1、系统初始化：在进行实验前，对燃料电池系统进行全面检查和初始化，确保各部件正常工作，参数设置正确。
2、负载变化测试：通过电子负载，逐步改变燃料电池系统的输出负载，记录输出电压、电流、功率等参数的变化。
3、响应时间测试：在给定的负载突变条件下，测量燃料电池系统输出功率达到稳定值所需的时间。
4、效率测试：在不同负载条件下，测量燃料电池系统的输入能量和输出能量，计算系统效率。
五、实验结果与分析1、输出功率稳定性在不同负载条件下，燃料电池系统的输出功率相对稳定，波动范围较小。
这表明该系统在功率调节方面具有较好的性能，能够满足实际应用的需求。
然而，在负载变化较大时，仍存在一定程度的功率波动，需要进一步优化系统的控制策略和参数。
2、响应速度实验结果显示，燃料电池系统在负载突变时的响应速度较快，能够在较短的时间内调整输出功率，适应负载变化。
但与理想的响应速度相比，仍有提升的空间，这可能与系统的惯性、控制算法的精度等因素有关。
3、系统效率在不同负载条件下，燃料电池系统的效率呈现出一定的变化规律。
在中等负载范围内，系统效率较高；而在低负载和高负载条件下，效率有所下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YUYT-105 新能源燃料电池教学实验台
燃料电池实验台
外观尺寸：120cm*75cm*170cm
定位及特色：
1、实现燃料电池系统的电压、电流、功率、氢气流量、氢气压力、电堆温度、风扇电压、环境温度的检测与显示。
2、实现电堆温度和尾气排放控制。
3、制定燃料电池性能测试规则，建立电堆性能评价模型。
4、设计制作全检测型燃料电池性能分析实验系统平台。
5、电堆功率100W，仪表由系统独立12V 供电，系统耗氢1.5L/min，Labview 显示界面编程。
6、线性负载60W、可选电子负载300W、阻性负载（LED阵列）50W。
能开展的主要实验：
1、线形负载和灯泡负载电堆性能实验
2、恒值负载电堆性能实验
3、不同温度电堆性能曲线实验
4、不同压力电堆性能曲线实验
5、不同尾气排放量电堆性能曲线实验
6、最佳电堆性能曲线实验
7、不同类型电堆性能评价实验
系统简要介绍及燃料电池测试与管理：
燃料电池发电系统控制单元是整个实验装置的核心部分，通过控制燃料电池堆的温度、氢气压力、空气风量和尾气排放，实现燃料电池发电系统的热管理和水管理。
针对不同负载，可研究恒电流、恒电压、恒功率、恒电阻等多种方式下的电堆特性，绘制相应的特性曲线。
通过调整和优化控制变量，确定最优操作条件，获得最佳的系统输出性能。
针对不同类型电堆，通过比较电堆特性曲线，评价电堆性能。
1、燃料电池发电系统的热管理和水管理
针对风冷型燃料电池堆，通过调节风扇电压，改变风扇转速，控制电堆温度；针对水冷型燃料电池堆，通过调节循环水泵电压，改变冷却水流量，控制电堆温度，实现电堆的热管理。
设定电磁阀开闭周期和占空比，调节尾气排放量，控制电堆内部湿度，实现电堆水管理。
2、燃料电池堆的特性研究
应用所提供的线形负载（变阻器）和灯泡负载，通过观察显示仪表，初步了解电堆的电流、电压和功率特性。
利用所提供的电子负载，进行恒电流、恒电压、恒功率和恒电阻实验，绘制不同负载变化下的V－I 和P－I 曲线，研究电堆的输出特性。
燃料电池堆V－I 曲线绘制，空冷型燃料电池堆V－I 曲线。
3、燃料电池堆的性能优化
调节精密减压阀，控制氢气进气压力；调节风扇电压
友情提示：
您只要致电
我们可以解答新能源燃料电池教学实验台，燃料电池实验室设备相关疑问!
我们可以帮您推荐符合您要求的新能源燃料电池教学实验台，燃料电池实验室设备相关产品!。
