注塑成型五大要素解析
注塑工艺应注意的五大要素
注塑工艺应注意的五大要素1、温度：料筒温度、材料温度、模具温度、干燥温度、油温度、环境温度等2、压力：注塑压力、保持压力、背压、脱模压力、开模压力、锁模压力等3、时间：注塑时间、保持时间、冷却时间、干燥时间、计量延迟时间等4、速度：射出速度、回车速度、开闭模速度、脱模速度等5、位置：计量位置、顶出位置、开模位置等根据不同塑料材料的性能来设定螺杆料筒温度，料筒设定温度一般高于塑料熔点10℃-30℃。
必须注意，不同厂商所提供的材料因合成方法或添加助剂类型的不同，它们的熔点和在料筒中允许停留时间也会有差异。
模具温度在设定时一般使用循环水冷却，但在生产精密尺寸或表面质量要求较高的制品时，应根据工艺要求使用能够进行准确控制的模温机。
在成型中，首先须确定注射行程，理论上，注射行程可按下式计算：S1=4（CVp+Va）/ρDs2公式中：注射行程Vp–产品体积ρ–树脂密度C–型腔数目Va–浇口体积Ds–螺杆直径在实际生产中，若已知“产品+浇口”的总重量，则可用下式来计算注射行程S1=（M/Mmax）·Smax+（5~10）mm公式中S1：注射行程，mm M–“产品+浇口”总重量，g Mmax–注塑机最大注射量，g/Smax–注塑机最大注射行程由于浇道系统及模具各部位几何形状不同，为满足产品质量要求，在不同部位对充模熔体的流动状态（主要指流动时压力、速度）有不同要求。
在一个注射过程中，螺杆向模具推进熔体时，要求实现在不同的位置上有不同的压力和速度，称之为多级注射成型。
一般塑件在成型时至少设定三段或四段以上注射才是比较科学的，即主流道处为第一段，分流道至浇口处为第二段，产品充满型腔约90%为第三段，剩余部分为第四段，可用计算重量法来确定各段的切换位置点；实际生产中，应根据产品质量要求、流道结构、模具排气状况等对多级注射工艺参数进行科学分析，合理设定。
通常可采用调试观察法进行设定，将注射时所需找切换位置点的压力/速度设定为0，观察熔体的走向位置及产品缺陷状况，逐步进行调整，直至找出合理的位置点。
注塑成型五大要素调机
注塑成型五大要素调机注塑成型是一种重要的塑料加工方法，广泛应用于各个领域。
在注塑成型过程中，调机是非常关键的环节，它直接影响到成品的质量和生产效率。
本文将介绍注塑成型的五大要素以及如何进行调机。
一、温度调控温度调控是注塑成型中必不可缺的一项要素。
合理的温度调控可以保证塑料原料的熔融状态，使其能够顺利进入模具中进行成型。
温度过低会导致塑料无法完全熔化或熔化不均匀，从而出现不良品；而温度过高则容易造成模具磨损或塑料变质。
因此，在调机过程中，需要根据具体的塑料种类和注塑机型号来合理设置温度，确保塑料的熔融状态处于最佳范围。
二、压力调控压力调控是注塑成型过程中另一个重要的要素。
通过调整注塑机的压力大小，可以控制塑料在模具中的流动速度和压实程度。
如果压力过小，塑料可能无法填充整个模具腔道，导致成品缺陷；而压力过大则容易造成模具损坏或超出产品要求的尺寸。
因此，在调机时需要根据产品要求和模具设计来合理设置压力，保证塑料能够在模具中达到理想的充填状态。
三、速度调控速度调控也是注塑成型中需要特别注意的要素。
注塑机的进料速度、射胶速度和回退速度等都需要在调机过程中进行合理设置，以确保塑料在模具中的流动和充填能够按照预定的要求进行。
不同的塑料种类和产品要求可能需要不同的速度设置，因此在调机时需要仔细研究产品的特点和要求进行相应设置。
四、冷却调控冷却调控是注塑成型中一个重要但常常被忽视的要素。
在塑料完成充填、压实后，需要进行冷却来使其固化成型。
冷却过程对成品的质量有着很大的影响，因此需要合理设置冷却时间和冷却介质的温度。
如果冷却不足，塑料可能会在脱模时变形或容易受到外界环境的影响；而过度冷却则可能导致产品表面出现气泡、翘曲等问题。
因此，在调机时需要根据具体情况合理控制冷却时间和温度，确保成品能够达到最佳的冷却效果。
五、保压调控保压调控是注塑成型过程中需要特别注意的一项要素。
在注塑机射胶结束后，需要进行一段时间的保压来确保产品在模具中的密实度和尺寸稳定性。
注塑成型--射出成型五要素
設定原則： (1)設定調試前一定先調模厚. (2)初設值應盡量低,不能超過鎖模力的20%. (3)不能修正合模時,應慢慢提高設定值.
頂出壓力
定義：為使制品從模具上落下而所需要克服制品和模具的 附著力.
作用：使制品脫離模面.
設定原則： (1)能使制品從模具上脫離下來. (2)制品頂出時不致于破裂,變形. (3)彈簧复位之頂杆頂出力必需能使頂針頂到預設位置.
背壓
定義：塑膠在塑化過程建立在熔腔中的壓力 作用：
(1)提高熔體的比重. (2)使熔體塑化均勻. (3)使熔體中含氣量降低.提高塑化質量.
設定原則： (1)背壓的調整應考慮塑膠原料的性質. (2)背壓的調整應參考製品的表觀質量和呎寸精度.
鎖模壓力
定義：合模系統為克服在注射和保壓階段使模具分開的脹模力 而施加在模具上的閉緊力.
注塑成型發展至今已有140多年歷史。 目前,成型制品普遍應用于各個領域,成為人們 生活中不可缺少的必須品。特別是近年來,科 學家們利用高科技制成的復合材料制品用于 航空。航天領域,顯示塑料工藝的輝煌前程。 但人們“以塑“以塑代本”的願望,還需我們 一代繼一代的努力、發展、創新。
簡介
成型五大要素 各要素之定義、作用及設定原則 實際設定中注意事項
周期
定義： 從開模終了開始到下一次注射冷卻完畢后的開模終了 所用的時間
作用： 保證制品成型並完全冷卻定型
設定原則： (1)周期盡可能短. (2)縮短周期必須在保證產品質量的前提下進行
冷卻時間
定義： 產品冷卻固化而脫模后又不致於發生變形所需的時間
作用： (1)讓制品固化 (2)防止制品變形
設定原則： (1)冷卻時間是周期時間的重要組成部分,在保證制 品質量的前提下盡可能使其短. (2)冷卻時間因熔體的溫度,模具溫度,產品大小及厚 度而定.
注塑品质的五大要素

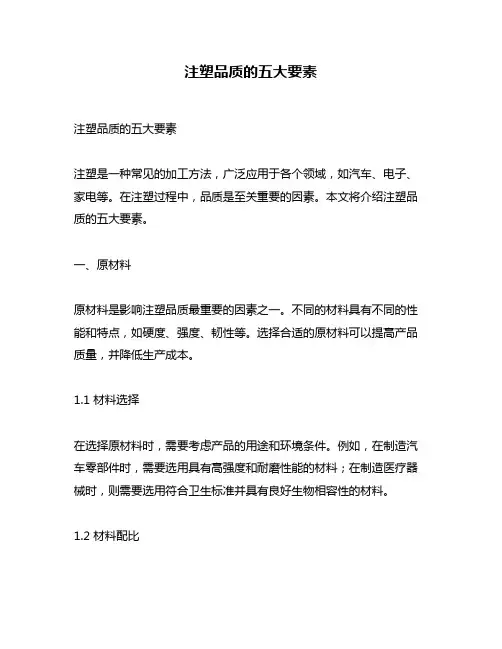

注塑品质的五大要素注塑品质的五大要素注塑是一种常见的加工方法，广泛应用于各个领域，如汽车、电子、家电等。
在注塑过程中，品质是至关重要的因素。
本文将介绍注塑品质的五大要素。
一、原材料原材料是影响注塑品质最重要的因素之一。
不同的材料具有不同的性能和特点，如硬度、强度、韧性等。
选择合适的原材料可以提高产品质量，并降低生产成本。
1.1 材料选择在选择原材料时，需要考虑产品的用途和环境条件。
例如，在制造汽车零部件时，需要选用具有高强度和耐磨性能的材料；在制造医疗器械时，则需要选用符合卫生标准并具有良好生物相容性的材料。
1.2 材料配比除了选择合适的原材料外，还需要注意不同原材料之间的配比。
正确的配比可以保证产品具有良好的物理特性和化学稳定性。
二、模具设计模具设计是影响注塑品质另一个重要因素。
模具设计直接影响到产品尺寸、外观和精度等方面。
因此，合理的模具设计可以提高产品质量，并降低生产成本。
2.1 模具材料模具材料需要具有高强度、高硬度和良好的耐磨性能。
常用的模具材料有钢铁、铜合金和铝合金等。
2.2 模具结构模具结构需要考虑到产品的形状和尺寸，以及注塑过程中的压力和温度等因素。
例如，在制造复杂形状的产品时，需要采用多腔模或者转移模等结构。
三、注塑机注塑机是注塑过程中最重要的设备之一。
不同类型和规格的注塑机对产品品质有着不同程度的影响。
3.1 机型选择在选择注塑机时，需要考虑到产品尺寸、重量和生产效率等因素。
例如，在制造大型零部件时，需要选用大型注塑机；在制造小型零部件时，则可以选用小型注塑机。
3.2 控制系统控制系统是影响注塑品质另一个重要因素。
控制系统可以控制温度、压力和速度等参数，以确保产品尺寸精确，并防止产品变形和缺陷等问题。
四、注塑工艺注塑工艺是影响注塑品质另一个重要因素。
不同的注塑工艺对产品品质有着不同程度的影响。
4.1 注塑温度注塑温度是影响产品品质的关键因素之一。
过高或过低的温度都会导致产品尺寸不准确、表面不光滑以及气泡等缺陷。
注塑成型参数的定义

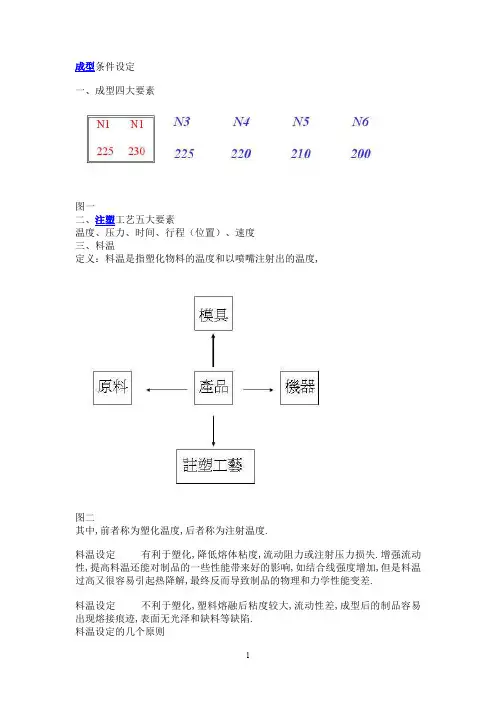

成型条件设定一、成型四大要素图一二、注塑工艺五大要素温度、压力、时间、行程（位置）、速度三、料温定义：料温是指塑化物料的温度和以喷嘴注射出的温度,图二其中,前者称为塑化温度,后者称为注射温度.料温设定有利于塑化,降低熔体粘度,流动阻力或注射压力损失.增强流动性,提高料温还能对制品的一些性能带来好的影响,如结合线强度增加,但是料温过高又很容易引起热降解,最终反而导致制品的物理和力学性能变差.料温设定不利于塑化,塑料熔融后粘度较大,流动性差,成型后的制品容易出现熔接痕迹,表面无光泽和缺料等缺陷.料温设定的几个原则1.对于薄壁制品或形状复杂以及带有嵌件的制品,因流动困难或容易冷却,应选用较高的机筒温度,反之,对原壁制品,简单制品及无嵌件制品,均可选用较低的机筒温度.2.避免成型物料在机筒中过热降解,除应严格控制机筒最高温度之外,还必须控制物料或熔体在机筒内的停留时间.3.避免流涎, 喷嘴温度可略低于机筒最高温度,但不解太低.4.判断料温是否合适,可采用对空注射法观察,对空注射时,料流均匀,光滑,无泡,色泽均匀,刚劲有力.四、模温模具温度指和制品接触的模腔温度,它直接影响熔体的充模流动行为,制品的冷却速度和成型后的制品性解.一般来讲,提高模温可以改善熔体在模内的流动性,增加制品的密度和结晶度,以减小充模压力和制品的应力,但制品冷却时间延长,收缩率和脱模后的翘曲变形将会延长或增大,是生产率随冷却时间延长下降.反之,若降低模温,虽然缩短冷却时间和提高生产率,但在温度过低的情况下,熔体在模内的流动性能将会变差,并使制品产生较大的应力或明显的熔接痕迹等缺陷.此外,除了模腔表壁的粗糙度之外,模温还是影响制品表面质量的因素,适当地提高模温,制品表面的粗糙度也会下降。
关于成型条件设定要点总则:一般情况下条件设定越简单,生产越稳定,尤其是对于形状较简单或外观要求不高产品尽量使用较简单条件,如射出速度、射出压力及保压压力均使用1段即可。
塑胶成型的五大要素
塑胶成型的五大要素塑胶成型这件事情，就像是在厨房做一道美味佳肴，需要掌握好几个关键要素才能做出好产品。
今天我们就来聊聊这五个要素，保证说得通俗易懂，让大家一听就明白！温度可是个大boss！就像煮饭一样，火候太大会糊，太小又煮不熟。
塑胶成型时的温度控制也是这个道理，要是温度不对，塑料就会闹脾气。
温度太高，塑料会变得跟糊糊似的，做出来的东西歪歪扭扭；温度太低，塑料又会变得特别倔强，根本不听话，跟石头似的难以成型。
压力这个要素，就像是给面团揉面时的力道。
力道太大，面团都给你挤扁了；力道太小，面团又不能充分混合。
塑胶成型时的压力也是这个道理，压力要是掌握不好，产品要么密度不均，要么表面会起泡，就像发霉的馒头一样难看。
时间控制简直就是个艺术！就像煮鸡蛋，三分钟是溏心，五分钟是半熟，七分钟是全熟。
塑胶成型的时间也得掌握得恰到好处，时间太短，里面还没熟透呢；时间太长，又会把塑料给憋坏了，搞不好还会变色，那可就尴尬了。
说到速度，这可真是个有意思的要素。
想象一下，你在倒果汁，倒得太快会溅得到处都是，倒得太慢又浪费时间。
塑胶成型的速度也是这样，注塑速度要是太快，塑料会像受惊的小兔子一样乱窜；速度太慢，又会影响生产效率，而且容易在产品表面留下难看的痕迹。
冷却这个要素，就像是刚出炉的面包需要晾一会儿才能切。
塑胶制品也需要适当的冷却时间，要是冷却不当，产品就会变形，就像晒太阳晒蔫了的塑料花一样难看。
冷却时间太短，产品会变形；太长，又会影响生产效率。
这五个要素之间还特别爱搞对象，它们互相之间都有着千丝万缕的关系。
就像温度和压力是一对好搭档，温度高了，压力就得适当调整；时间和速度又是一对，速度快了，时间自然要跟着变。
在实际生产中，这五个要素就像是在演奏一首交响乐，每个要素都是一件乐器，必须协调一致才能奏出美妙的音乐。
要是哪个要素走调了，整个产品就会变得不伦不类。
有趣的是，不同的塑料材料对这五个要素的要求还不一样。
有的塑料特别娇气，温度稍微高一点点就会变质；有的塑料倒是挺耐造，温度范围可以放宽一些。
注塑成型的四大要素(3篇)
第1篇一、塑料原料1. 塑料种类注塑成型所使用的塑料种类繁多，常见的有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚碳酸酯（PC）、ABS等。
不同种类的塑料具有不同的性能特点，如强度、硬度、韧性、耐热性、耐化学性等。
选择合适的塑料种类是保证注塑产品质量的前提。
2. 塑料特性（1）熔体流动性能：熔体流动性能是指塑料在熔融状态下流动的能力。
良好的熔体流动性能有利于提高注塑成型速度，降低能耗，减少废品率。
（2）热稳定性：热稳定性是指塑料在高温下保持性能的能力。
热稳定性好的塑料在注塑成型过程中不易发生降解，保证产品性能。
（3）耐化学性：耐化学性是指塑料抵抗化学腐蚀的能力。
耐化学性好的塑料适用于接触化学品或腐蚀性物质的场合。
（4）阻燃性：阻燃性是指塑料在燃烧过程中不易蔓延的能力。
具有阻燃性的塑料适用于防火、防爆的场合。
3. 塑料粒度塑料粒度是指塑料颗粒的尺寸。
粒度大小对注塑成型质量有一定影响，一般来说，粒度越小，熔体流动性越好，但同时也增加了能耗和设备磨损。
二、模具设计1. 模具结构模具是注塑成型过程中必不可少的工具，其结构主要包括定模、动模、流道系统、冷却系统、导向系统、锁模机构等。
（1）定模和动模：定模和动模是模具的主体部分，分别固定在注塑机的前后两腔。
定模用于固定模具和注塑物料，动模用于实现模具的闭合和开启。
（2）流道系统：流道系统是连接注射系统和模具腔的通道，其作用是引导熔体流动，减少熔体压力损失。
（3）冷却系统：冷却系统用于冷却模具腔，使熔体快速固化，提高成型速度。
（4）导向系统：导向系统用于保证模具各部分在闭合和开启过程中的准确对位。
（5）锁模机构：锁模机构用于保证模具在注塑成型过程中的稳定性和安全性。
2. 模具材料模具材料是影响模具寿命和注塑产品质量的重要因素。
常见的模具材料有钢、铝合金、铜合金等。
选择合适的模具材料应考虑以下因素：（1）模具材料的热稳定性：热稳定性好的材料在高温下不易变形，保证模具精度。
注塑5大要素调机方法及技巧
注塑工艺的五大要素是什么？1、温度：料筒温度、材料温度、模具温度、干燥温度、油温度、环境温度等2、压力：注塑压力、保持压力、背压、脱模压力、开模压力、锁模压力等3、时间：注塑时间、保持时间、冷却时间、干燥时间、计量延迟时间等4、速度：射出速度、回车速度、开闭模速度、脱模速度等5、位置：计量位置、顶出位置、开模位置等注塑成型工艺参数——压力首先我们要知道的是，注塑压力是由注塑系统的液压系统提供的。
液压缸的压力通过注塑机螺杆传递到塑料熔体上，塑料熔体在压力的推动下，经注塑机的喷嘴进入模具的竖流道（对于部分模具来说也是主流道）、主流道、分流道，并经浇口进入模具型腔，这个过程即为注塑过程，或者称之为填充过程。
压力的存在是为了克服熔体流动过程中的阻力，或者反过来说，流动过程中存在的阻力需要注塑机的压力来抵消，以保证填充过程顺利进行。
在注塑过程中，注塑机喷嘴处的压力最高，以克服熔体全程中的流动阻力。
其后，压力沿着流动长度往熔体最前端波前处逐步降低，如果模腔内部排气良好，则熔体前端最后的压力就是大气压。
影响熔体填充压力的因素很多，概括起来有3类：（1）材料因素，如塑料的类型、粘度等；（2）结构性因素，如浇注系统的类型、数目和位置，模具的型腔形状以及制品的厚度等；（3）成型的工艺要素。
注塑成型工艺参数——背压背压是指螺杆反转后退储料时所需要克服的压力。
采用高背压有利于色料的分散和塑料的融化，但却同时延长了螺杆回缩时间，降低了塑料纤维的长度，增加了注塑机的压力，因此背压应该低一些，一般不超过注塑压力的20%。
注塑泡沫塑料时，背压应该比气体形成的压力高，否则螺杆会被推出料筒。
有些注塑机可以将背压编程，以补偿熔化期间螺杆长度的缩减，这样会降低输入热量，令温度下降。
不过由于这种变化的结果难以估计，故不易对机器作出相应的调整。
注塑成型工艺参数——温度注塑温度是影响注塑压力的重要因素。
注塑机料筒有5～6个加热段，每种原料都有其合适的加工温度（详细的加工温度可以参阅材料供应商提供的数据）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章：注塑成型五大要素解析
章节前言：对于学习注塑成型技术的基础知识，单纯地效仿前辈的作业方式或一味地看书面的理论知识未必能够快速提升自身的技能。
应首先理解注塑成型的各工艺要素，说到工艺要素可能大家都能说出来，如：压力、速度、位置、时间、温度、环境等，但要做到真正理解并合理的运用并非易事，有的甚至十年、二十年都不一定能完全理解其相互关系，因为本行业的从业者每天都需要跟这几大要素打交道，所以理解每个要素至关重要，下面就各大要素来作重点
1.
2.，。
1。
较好，在填充时其型腔阻力小，一般情况下可使用较低的射胶速度来填充型腔。
如ABS、HIPS、GPPS、POM、PMMA、PC+ABS、Q胶、K胶、HDPE、等常用的中粘度塑料其流动性稍差，在产品外观光泽度要求不高或产品肉厚适中（产品壁厚或骨位厚度达1.5MM以上）的情况下射胶速度可用中速来填充，反之需依照产品结构或外观要求来适当提高填充速度。
如PC、PA+GF、PBT+GF，LCP等工程塑料流动性较差，在填充时一般需要高速射胶，尤其是增加GF（玻璃纤维）的材料，若射胶速度过慢则造成产品表面浮纤（表面银纹状）严重。
2.熔胶速度的控制；此参数在日常工作中是最容易被忽略的工艺之一，因大多数同仁认为该工艺对成型影响不大，参数随便调整都能做出产品来，但在注塑成型中熔胶参数是同射胶速度一样重要的，熔胶速度可直接影响到熔体混炼效果，成型周期等重要环节，在后面的章节中会作详细的介绍。
3.开锁模速度的控制；主要针对不同的模具结构来设置不同的参数，如两板平面模具在启动锁模低压前调整高速锁模及在产品脱离模具型腔后调整至快速开模可有效提高生产效率。
但有行位的模具在调整开锁模的速度时需根据行位的
4.
然；
3.
1.
在考50G130MM，
算不来），至于如何用射胶位置控制各种成型制品的不良现象，在后面的章节将会详细讲解。
2.熔胶位置的控制；
概括地理解为应对成型制品的所需射胶量来设置熔胶距离，多数同仁无视熔胶的三段切换位置，只会关注熔胶终点位置，当然；一般难度的成型制品在调整熔胶位置时不必对其进行快慢速或高低背压的切换，照样可以达到所需
的制品质量，但在生产色母料、热敏性高的塑料适当切换熔胶速度及背压的调整位置，可更好地控制制品质量。
3.开锁模的位置控制；
主要配合开锁模速度的需要来设置切换点
3.1一般情况下开模速度的切换点为成型制品脱离模具型腔前（约5-15MM）为慢速，后转快速，可有效缩短开模所需时间，最后转慢速（即开模缓冲位
3.2
保护功能会在后面的章节作详细说明。
4.顶针位置的控制；
理论上顶针的顶出长度为模具后模型腔（即模芯）高度的2倍，但在实际操作中大可不必完全按此方法设定位置，具体以方便取出产品为主。
但在初次调整顶针位置时需逐步加长，先顶出模具顶针行程的50%，再视生产过程中产品的取出状况而定。
4．温度：塑料熔化及模具加温所需的必要条件
1.料管温度的控制；
一般情况下针对不同性质的塑料都有其相对标准的成型温度，如：ABS=（区分高抗冲料230-260、低抗冲料190-230）、
SAN=180-220、HIPS=180-220、POM=170-200、PC=240-300、
）、TPE=、
、PA+
2.
度）PC=50-80（表面质量要求高或薄壁的产品可提高至85-140度）
HIPS=30-50（透明PS及产品表面质量要求高的产品可提高至60-80度）PMMA=60-80（薄壁产品及表面质量要求高的产品可提高至80-120度）
PP=10-50，PE=10-50（高密度或薄壁产品可适当提高模具温度）
橡胶类（TPE、TPR、TPU）=10-50，
PA、PBT=30-60（表面质量要求高及加玻璃纤维的材料可提高至70-100）
5．时间：各动作所执行的时间
1.填充时间的控制；包含射胶时间及保压时间
1.1.射胶时间：一般要求的产品在质量合格的情况下越短越好，因射胶时间直接影响制品的内应力及生产周期，原则上制品胶位越薄其射胶时间越短，反之厚壁的产品为控制其收缩问题需酌情延长射胶时间。
另使用多段及快慢
向为
1.2.
如：2.
3.
4.
5.。
