12 多线螺纹的车削
螺 纹 加 工
金属切削方法
❖ 螺纹加工
4. 螺纹滚压
图8.118 螺纹滚压
金属切削方法
❖ 螺纹加工
5. 螺纹磨削
根据所用砂轮形状,外螺纹有以下两种磨削方法：
1)单线砂轮磨削，如图8.119（a）所示 2)多线砂轮磨削，如图8.119（b）所示
金属切削方法
❖ 螺纹加工
5. 螺纹磨削
图8.119 螺纹磨削
金属切削方法
1)盘形铣刀铣削螺纹（如图8.115所示） 2)梳形螺纹铣刀铣削螺纹（如图8.116所示） 3)旋风法铣削螺纹（如图8.117所示）
金属切削方法
❖ 螺纹加工
2. 螺纹铣削
图8.115 盘形铣刀加工螺纹
金属切削方法
❖ 螺纹加工
2. 螺纹铣削
图8.116 梳形螺纹铣刀加工螺纹
金属切削方法
❖ 螺纹加工
❖ 螺纹加工
6. 螺纹加工方法的选择
螺纹加工方法的选择,主要取决于螺纹的种类、精度等级、生产批 量及螺纹件的结构特点,如书中表8.7所示。
机械制造基础
2. 螺纹铣削图8.117 Nhomakorabea旋风法铣削螺纹
金属切削方法
❖ 螺纹加工
3. 攻螺纹和套螺纹
攻螺纹是用丝锥加工内螺纹 套螺纹是用板牙加工外螺纹 攻螺纹和套螺纹加工精度较低,主要用于精度要求不高的、直径较 小的普通连接螺纹
金属切削方法
❖ 螺纹加工
4. 螺纹滚压
螺纹滚压方法有搓丝板滚压和滚丝轮滚压两种
1)搓丝板滚压，如图8.118（a）所示 2)滚丝机滚压，如图8.118（b）所示
机械制造基础
金属切削方法
❖ 螺纹加工
螺纹的应用非常广泛,根据其用途不同,可分为两大类：
螺纹加工方法详细讲解
螺纹加工方法详细讲解一、螺纹切削一般指用成形刀具或磨具在工件上加工螺纹的方法，主要有车削、铣削、攻丝套丝磨削、研磨和旋风切削等。
车削、铣削和磨削螺纹时，工件每转一转，机床的传动链保证车刀、铣刀或砂轮沿工件轴向准确而均匀地移动一个导程。
在攻丝或套丝时,刀具(丝锥或板牙）与工件作相对旋转运动，并由先形成的螺纹沟槽引导着刀具（或工件）作轴向移动。
二、螺纹车削在车床上车削螺纹可采用成形车刀或螺纹梳刀。
用成形车刀车削螺纹，由于刀具结构简单，是单件和小批生产螺纹工件的常用方法；用螺纹梳刀车削螺纹，生产效率高，但刀具结构复杂，只适于中、大批量生产中车削细牙的短螺纹工件。
普通车床车削梯形螺纹的螺距精度一般只能达到8～9级（JB2886-81，下同）;在专门化的螺纹车床上加工螺纹，生产率或精度可显著提高。
三、螺纹铣削在螺纹铣床上用盘形铣刀或梳形铣刀进行铣削。
盘形铣刀主要用于铣削丝杆、蜗杆等工件上的梯形外螺纹。
梳形铣刀用于铣削内、外普通螺纹和锥螺纹，由于是用多刃铣刀铣削、其工作部分的长度又大于被加工螺纹的长度，故工件只需要旋转1.25～1.5转就可加工完成,生产率很高。
螺纹铣削的螺距精度一般能达 8～9级，表面粗糙度为R5～0.63微米。
这种方法适用于成批生产一般精度的螺纹工件或磨削前的粗加工。
四、螺纹磨削主要用于在螺纹磨床上加工淬硬工件的精密螺纹，按砂轮截面形状不同分单线砂轮和多线砂轮磨削两种。
单线砂轮磨削能达到的螺距精度为5～6级，表面粗糙度为R1.25～0.08微米，砂轮修整较方便。
这种方法适于磨削精密丝杠、螺纹量规、蜗杆、小批量的螺纹工件和铲磨精密滚刀。
多线砂轮磨削又分纵磨法和切入磨法两种。
纵磨法的砂轮宽度小于被磨螺纹长度，砂轮纵向移动一次或数次行程即可把螺纹磨到最后尺寸。
切入磨法的砂轮宽度大于被磨螺纹长度，砂轮径向切入工件表面，工件约转1.25转就可磨好，生产率较高，但精度稍低，砂轮修整比较复杂。
切入磨法适于铲磨批量较大的丝锥和磨削某些紧固用的螺纹。
多线梯形螺纹的车削
整理课件
七、加工步骤
1、车削工件端 面，车出即 可。
整理课件
2、打中心孔 φ3A。
整理课件
3、车螺纹外圆 φ控4制0 长0 0度.375至及 65。
整理课件
整理课件
4、按图纸要求
切出 3215
退刀槽（保证 螺纹外圆长
50），螺纹外 圆两边倒
角445。
5、按导程 （12mm）调整 走刀箱各手柄位 置。
• 导程L：同一螺旋 线上相邻两牙在中 径线上对应两点间 的轴向距离L。
• 导程L= 线数n×螺 距P。
整理课件
• 螺旋升角ψ ： 由于多线螺纹的导程增
大一般应考虑其螺旋升角的 影响。螺纹升角对车刀工作 角度有较大的影响，即在车 右螺纹时左侧的后角等于工 作后角加上螺纹升角，而右 侧后角等于工作后角减去螺 纹升角。 tanψ=L/πd2=nP/πd2
多线螺纹的加工
整理课件
一、多线螺纹练习图
4×15°
I
4×15°
1.6
全部
Tr40×12(P6)-8e
32
12
I
6
15° ±15′ 15° ±15′ 2:1
50 65
40 -00.375
37 --00..519148
33 -00.649
练习内容 多线螺纹加工
材料 规格 5＃ φ45×150
件数 工时(min)
注意底径的的深度要 符合图
2）第一条螺旋线侧面 1（见图）加工完，将 车刀向前移动一个螺 距，加工第二条螺旋 线的同一侧面2（见 图）。注意小滑板向 前移动一个螺距，中 滑板刻线读数与前条 螺旋槽加工成一致。 这是为了保证第一条 螺纹深度与第二条的 螺纹深度一致。
数控车床加工多头螺纹
数控车床加工多头螺纹摘要：数控车床主要用来加工盘类或轴类零件，利用数控车床加工多头螺纹，能大大提高生产效率，保证螺纹加工精度，减轻操作者的劳动强度。
我通过多年的实践经验，对多头螺纹的加工要点和操作要领进行了总结，为多头螺纹的数控加工提供了理论依据。
关键词：数控车床多头螺纹编程在普通车床上进行多头螺纹车削一直是一个加工难点：当第一条螺纹车成之后，需要手动进给小刀架并用百分表校正，使刀尖沿轴向精确移动一个螺距再加工第二条螺纹；或者打开挂轮箱，调整齿轮啮合相位，再依次加工其余各头螺纹。
受普通车床丝杠螺距误差、挂轮箱传动误差、小拖板移动误差等多方面的影响，多头螺纹的导程和螺距难以达到很高的精度。
而且，在整个加工过程中，不可避免地存在刀具磨损甚至打刀等问题，一旦换刀，新刀必须精确定位在未完成的那条螺纹线上。
这一切都要求操作者具备丰富的经验和高超的技能。
然而，在批量生产中，单靠操作者的个人经验和技能是不能保证生产效率和产品质量的。
在制造业现代化的今天，高精度数控机床和高性能数控系统的应用使许多普通机床和传统工艺难以控制的精度变得容易实现，而且生产效率和产品质量也得到了很大程度的保证。
下面我将从四个方面对数控车床加工多头螺纹进行分析：一、螺纹的基本特征在机械制造中，螺纹联接被广泛应用，例如数控车床的的主轴与卡盘的联结，方刀架上螺钉对刀具的紧固，丝杠螺母的传动等。
圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。
螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹，三角形螺纹主要用于联接，矩形、梯形和锯齿形螺纹主要用于传动；按螺旋线方向分为左旋螺纹和右旋螺纹，一般用右旋螺纹；按螺旋线的数量分为单线螺纹、双线螺纹及多线螺纹；联接用的多为单线，传动用的采用双线或多线；按牙的大小分为粗牙螺纹和细牙螺纹等，按使用场合和功能不同，可分为紧固螺纹、管螺纹、传动螺纹、专用螺纹等。
9.2多线螺纹和多线蜗杆的分线方法
概念 分线：
多线螺纹（蜗杆）的各螺旋槽在轴向是等距离分布的，在端面上螺旋线 的起点是等角分布的，而进行等距分布（或等角度分布）的操作叫分线。
多线螺纹（蜗杆）与单线的不同之处 ：
车多线螺纹（蜗杆）与车单线螺纹（蜗杆）的不同之处是：按导程计算 交换齿轮，按螺纹（蜗杆）线数分线。
利用交换齿轮分线：当车床交换齿轮Z的齿数是螺纹线数（或蜗杆头数） 的整数倍时，就可以在交换齿轮上进行分线。
圆周分线法
例： 车削三头蜗ຫໍສະໝຸດ ，可按以下步骤进行： 车好第一条螺旋后，停机，在交换齿轮Z1上用粉笔做好三等分（设主轴 到Z1的传动比为1）记号1、2、3。随后把Z2齿轮与 Z1齿轮脱开，用手 转动卡盘，使记号2的一个齿转到原来3的位置上，并与 Z2记号4处啮合， 就可以车削第二条螺旋槽。第三条螺旋槽用同样方法进行。 用交换齿轮分线的优点是分线精度高，但比较麻烦。
解：
轴向分线法
利用百分表和量块分线
把百分表固定在刀架上，并在床鞍上装一固定挡块。当车第一条螺旋槽 时，在挡块与百分表之间放入厚度等于两倍轴向齿距（2p ）的量块，并 移动小滑板，使百分表触头接触量块，并调整百分表指针至零位，当车 好第一条螺旋槽后，调一块厚度为一个轴向齿距p的量块，移动小滑板， 使百分表触头接触量块至指针零位，即可车削第二条螺旋槽。
圆周分线法
当车好第一条螺旋槽后，使工件与滑板之间的传动链分离，并 把工件转过α=360 /n角度，再接通传动链车另一条螺旋槽的方 法，称为圆周分线法。
利用卡盘卡爪分线：当工件在两顶尖装夹时，可用四爪单动卡盘或三爪 自定心卡盘的卡爪对二、三、四头的蜗杆或螺纹进行分线。分线时只需 要把顶尖松开，把工件连同夹头转动一个角度，由卡盘上另一卡爪拨动， 顶好顶尖后，即可车削另一条螺旋槽。 这种分线方法较简单，但精度不高，适用于齿面还需磨削的多线螺纹 （蜗杆）。
车工复习题

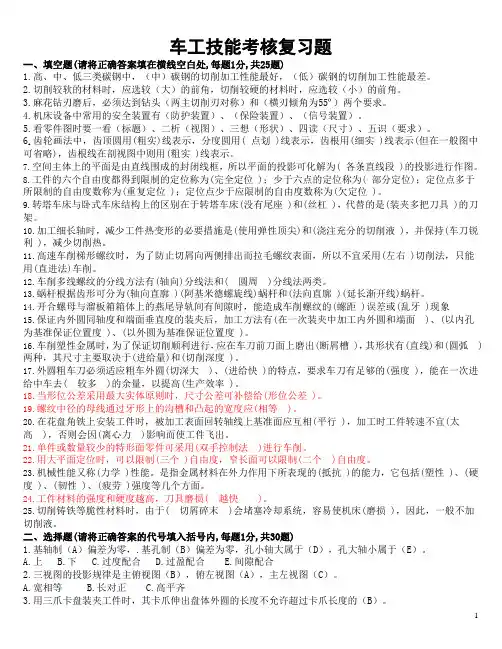

车工技能考核复习题一、填空题(请将正确答案填在横线空白处,每题1分,共25题)1.高、中、低三类碳钢中，（中）碳钢的切削加工性能最好，（低）碳钢的切削加工性能最差。
2.切削较软的材料时，应选较（大）的前角，切削较硬的材料时，应选较（小）的前角。
3.麻花钻刃磨后，必须达到钻头（两主切削刃对称）和（横刃倾角为55º）两个要求。
4.机床设备中常用的安全装置有（防护装置）、（保险装置）、（信号装置）。
5.看零件图时要一看（标题）、二析（视图）、三想（形状）、四读（尺寸）、五识（要求）。
6.齿轮画法中，齿顶圆用(粗实)线表示，分度圆用( 点划 )线表示，齿根用(细实 )线表示(但在一般图中可省略)，齿根线在剖视图中则用(粗实 )线表示。
7.空间主体上的平面是由直线围成的封闭线框，所以平面的投影可化解为( 各条直线段 )的投影进行作图。
8.工件的六个自由度都得到限制的定位称为(完全定位 )；少于六点的定位称为( 部分定位)；定位点多于所限制的自由度数称为(重复定位 )；定位点少于应限制的自由度数称为(欠定位 )。
9.转塔车床与卧式车床结构上的区别在于转塔车床(没有尾座 )和(丝杠 )，代替的是(装夹多把刀具 )的刀架。
10.加工细长轴时，减少工件热变形的必要措施是(使用弹性顶尖)和(浇注充分的切削液 )，并保持(车刀锐利 )，减少切削热。
11.高速车削梯形螺纹时，为了防止切屑向两侧排出而拉毛螺纹表面，所以不宜采用(左右 )切削法，只能用(直进法)车削。
12.车削多线螺纹的分线方法有(轴向)分线法和( 圆周 )分线法两类。
13.蜗杆根据齿形可分为(轴向直廓 )(阿基米德螺旋线)蜗杆和(法向直廓 )(延长渐开线)蜗杆。
14.开合螺母与溜板箱箱体上的燕尾导轨间有间隙时，能造成车削螺纹的(螺距 )误差或(乱牙 )现象15.保证内外圆同轴度和端面垂直度的装夹后，加工方法有(在一次装夹中加工内外圆和端面 )、(以内孔为基准保证位置度 )、(以外圆为基准保证位置度 )。
普通车床的螺纹车削加工
1）正反车车削法
开车，对刀
合闸，车螺纹
横向退刀，停车， 反转，纵向回起点
快速退出
开车切削 开反车返回
多刀循环加工
进刀
三、典型普通螺纹零件的车削加工
7. 螺纹车削操作方法与步骤
2）抬闸法 利用开合螺母的压下和抬起来车削螺纹。
控制手柄
正反车车削法
抬闸法
退刀方式 利用丝杆的反转纵向返回起点
进刀次数 第一次进刀 第二次进刀 第三次进刀 第四次进刀 第五次进刀 第六次进刀
背吃刀量 ap=0.50mm ap=0.15mm ap=0.10mm ap=0.03mm ap=0.02mm ap=0.01mm
加工步骤 粗加工
精加工
加工余量 0.75mm
0.06mm
三、典型普通螺纹零件的车削加工
4. 安装工件
5 ) 倒角
6 ) 车螺纹
三、典型普通螺纹零件的车削加工
刀具 名称
1 端面 端面刀
2
φ 24、φ 30外 圆
外圆刀
3
退刀槽
4×φ21.5
切槽刀
螺纹
4 M24X1.5— 螺纹刀
7h6h
刀具 材料
硬质 合金
硬质 合金
ap
f
(mm) (mm/r)
Vc
(m/mi n)
n (r/min)
1 0.2 62 500
1.5 0.25 62 500 0.5 0.1 68 700
高速钢 1 手动 15 200
高速钢 ？ 1.5 4.5
60
三、典型普通螺纹零件的车削加工
螺纹总背吃刀量ap=h=0.54P=0.81mm
合理分配螺纹加工余量
车螺纹的步骤与方法
Final revision by standardization team on December 10, 2020.车螺纹的步骤与方法：（低速车削三角形螺纹V < 5米/分）1、车螺纹前对工件的要求：1）螺纹大径：理论上大径等于公称直径，但根据与螺母的配合它存在有下偏差（一），上偏差为0；因此在加工中，按照螺纹三级精度要求。
螺纹外径比公称直径小。
螺纹外径D二公称直径一2）退刀槽：车螺纹前在螺纹的终端应有退刀槽，以便车刀及时退出。
3）倒角：车螺纹前在螺纹的起始部位和终端应有倒角，且倒角的小端直径C螺纹底径。
4）牙深高度（切削深度）：hl二2、调整车床：先转动手柄接通丝杠，根据工件的螺距或导程调整进给箱外手柄所示位置。
调整到各手柄到位。
3、开车、对刀记下刻度盘读数，向右退出车刀。
4、合上开合螺母，在工件表面上车出一条螺旋线，横向退出车刀，并开反车把车刀退到右端，停车检查螺距是否正确（钢尺）。
5、开始切削，利用刻度盘调整切深（逐渐减小切深）。
注意操作中，车刀将终了时应做好退刀、停车准备，先快速退出车刀，然后开反车退回刀架。
吃刀深度控制，粗车时t「，精车时t < O六、螺纹的测量：1、单向测量法:1）顶径的测量：螺纹顶径的尺寸，一般都允许有较大的误差，外螺纹顶径可用游标卡尺或千分尺测量，内螺纹顶径可用游标卡尺测量。
2）螺距的测量：螺距一般可用钢尺测量，3）中径的测量：（1）用螺纹千分尺测量螺纹中径。
（2）用三针法测量螺纹中径。
三针法测量螺纹中径是一种比较精密的测量方法。
2、综合测量法：综合测量法就是对螺纹的各项尺寸用螺纹量规进行综合性的测量七、安全生产：1）车螺纹前检查车床正反车操纵机构及开合螺母等，以防操作失灵。
2）在吃刀时注意不要多摇进一圈，否则会发生车刀撞坏，工件顶弯或飞出等事故。
3）不能用手模螺纹表面，更不能用棉纱去擦正在旋转的螺纹工件，以防发生事故。
车螺纹的步骤与方法：（低速车削三角形螺纹V C 5米/分）1、车螺纹前对工件的要求：1）螺纹大径：理论上大径等于公称直径，但根据与螺母的配合它存在有下偏差（一），上偏差为0；因此在加工中，按照螺纹三级精度要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A:组织教学：
a: 考勤。
检查学生出勤情况。
b: 维护课堂秩序。
c: 检查工奘。
检查学生工作衣帽穿戴是否规范。
d: 宣布授课内容及目的要求。
B: 入门指导：
a: 复习引导：
以前车削单头螺纹时的方法是什么？梯形螺纹怎样测量？
b: 讲解新课
多线螺纹的车削
螺纹有单线和多线之分，沿一条螺旋线所形成的螺纹称为单线螺纹，沿两条或两条以上螺旋线所形成的螺纹，该螺旋线在轴向等距分布称之为多线螺纹。
它常用于需快速移动的机构中。
判定头数时，可从螺纹端面上的痕迹来判定。
一、表示代号
1.普通多线三角螺纹，如：M48x3/
2.
2.梯形多线螺纹，如：Tr40x12(P6).
二、各部位尺寸计算方法和单头螺纹相同，只是要用导程代替螺距。
三、分线方法
1.技术要求
⑴多线螺纹的螺距必须相等；
⑵每条螺纹的小径要相等；
⑶每条螺纹的牙型角要相等。
车削多线螺纹主要是考虑分线方法和车削步骤的协调。
它的各螺旋槽在轴向是等距离分布的，在端面上螺旋线的起点是等角度分布的，而进行等距分布的操作就叫分线。
若出现分线误差，使得螺距不等，则会直接影响内外螺纹的配合性能，增加不必要的磨损，降低使用寿命。
因此必须掌握分线方法，控制分线精度。
根据多线螺纹在轴向和圆周上等距分布的特点，分线方法有轴向分线法和圆周分线法两种。
结合我校实际情况，常用轴向分线法的其中一种――小滑板分线法。
2.轴向分线法（以双头梯形螺纹为例）
⑴当粗车好第一条螺旋槽之后，把刀轴向移动一个螺距，然后
一个螺距，将2面车至1面的中滑板刻度，从而完成左侧的分线。
再将3面车光后，也车至1、2面的中滑板刻度，然后将小滑板右移一个螺距，利用中滑板将4面车至1、2、3面的中滑板刻度，从而完成右侧的分线。
最后，要用尺厚卡尺测量，保证A=B且a=b，若不等，应分析是a大还是b 大，确定好后，是加工左侧面还是右侧面，还要看A和B的大、小情况来定。
四、注意事项
1.多线螺纹导程大，走刀速度快，车削时要防止碰撞，特别是小。
滑板不要退得太靠后。
2.由于螺纹升角大，车刀后角要相应增减。
3.小滑板的间隙要调整适当，摇动时注意空行程的影响，要与轴线平行，否则会造成分线误差。
4.精车时要多次循环分线，以矫正赶刀或粗车时所产生的误差。
c: 示范操作
精车时，用移动小滑板法进行双头梯形螺纹的分线[Tr40x12(P6)]。
d: 实习分配
1.实习位置见机床分配表。
2.实习内容见练习图。
C: 巡回指导：
1.车床的调整。
2.测量时分线精度不准确的分析。
3.操作时学生和设备的安全。
D: 结束指导
1.分线方法
2.分线精度
3.安全操作
4.实习任务
5.实习纪律。
