高层建筑物的施工测量
高层建筑施工测量方案流程
高层建筑施工测量方案流程高层建筑施工测量方案流程对于高层及超高层建筑的划分，建筑设计规范、建筑抗震设计规范、建筑防火设计规范没有一个统一规定，一般认为建筑总高度超过24m为高层建筑，建筑总高度超过60m为超高层建筑。
那么，下面是由店铺为大家提供高层建筑施工测量方案流程，欢迎大家参考学习。
编制依据(一) 《工程测量规范》(GB 50026—93);(二) 《建筑工程施工测量规程》(DBJ 01-21-95);(三) 《建筑安装工程资料管理规程》(DBJ 01-51-2003);(四) 《建设工程监理规程》(DBJ 01-41-2002);(五) 《国家一、二等水准测量规范》 GB 12897—91;(六) 设计图纸。
根据以上规范、规程关于混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。
测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等;1.检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映，以便及时纠正。
2.对所有进场的仪器设备及人员进行初步调配;3.复印预定人员的上岗证书，由总工程师组织进行技术交底。
4.根据图纸条件及工程内部结构特征确定轴线控制网形式。
场区平面控制网的测设(一)场区平面控制网布设原则及要求1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
2. 轴线控制网的布设根据总平面图、基础结构平面图等进行布设。
3. 控制点应选在通视条件良好、安全、易保护的地点。
4. 控制桩位必须用混凝土保护，需要时用钢管进行围护，涂上红油漆作好警示标识;(二)平面控制网的布设测量人员接到业主提供的北京市测绘设计研究院的场区控制点测量成果后，使用2″级拓普康电子全站仪对控制点进行校测，复测结果证明基准控制点符合相关规范要求后方可使用。
高层建筑施工测量
2. ±0.000以下标高测法
为控制基础和±0.000以下各层的标高，在基础开挖过程中， 应在基坑四周的护坡钢板桩或混凝土桩(选其侧面竖直且规正者) 上各涂一条宽10 cm的竖向白漆带。用水准仪根据附近栋号的水 准点或±0.000水平线，测出各白漆带上顶的标高；然后用钢尺 在白漆带上量出±0.000以下，各负(－)整米数的水平线；最后， 将水准仪安置在基坑内，校测四周护坡桩上各白漆带底部同一标 高的水平线，当误差在±5 mm以内时，则认为合格。在施测基础 标高时，应后视两条白漆带上的水平线以作校核。
龙门板法和轴线控制桩示意图
（4）在N点安置经纬仪，瞄准P点，沿视线方向在龙 门板上定出一点，用小钉作标志，纵转望远镜在N
点的龙门板上也钉一个小钉。用同样的方法，将 各轴线引测到龙门板上，所钉之小钉称为轴线钉。 轴线钉定位误差应小于±5mm。
（5）用钢尺沿龙门板的顶面，检查轴线钉的间距， 其误差不超过1：2 000。检查合格后，以轴线钉 为准，将墙边线、基础边线、基础开挖边线等标 定在龙门板上。
（1）定轴线控制桩A1、A1’、B1、B1’，标定a1、a1’、b1、b1’。 （2）用盘左盘右取平均的方法，向各层投测ai、ai’、bi、bi’ （3）仰角过大时，延长轴线到更远处或附近大楼的屋顶上。 注意：经纬仪要经过严格检校，特别是照准部水准管、横轴要与 竖轴垂直。
（2）内控法（垂准线投测法）
(2) 由±0.000水平线向下或向上量高差时，所用钢尺应经 过检定，量高差时尺身应铅直并用标准拉力，同时要进行 尺长和温度改正(钢结构不加温度改正)。 (3) 采用预制构件的高层结构施工时，要注意每层的高差 不要超限，同时更要注意控制各层的标高，防止偏差积 累使建筑物总高度偏差超限。
(4) 为保证竣工时±0.000和各层标高的正确性，应请建 设单位和设计单位明确：在测定±0.000水平线和基础施 工时，如何对待地基开挖后的回弹与整个建筑在施工期间 的下沉影响。
高层建筑施工测量
4. 标高施测要点 (1) 观测时尽量做到前后视线等长。 (2) 由±0.000水平线向下或向上量高差时，所用 钢尺应经过检定，量高差时尺身应铅直并用标准 拉力，同时要进行尺长和温度改正(钢结构不加温 度改正)。 (3) 采用预制构件的高层结构施工时，要注意每 层的高差不要超限，同时更要注意控制各层的标 高，防止偏差积累使建筑物总高度偏差超限。
（二）沉降观测点的布设 沉降观测点是设立在建筑物上，能够反映建筑物 沉降量变化的标志性观测点。为了全面准确地反映整个 建筑物的沉降变化情况，沉降观测点的布设应该满足一 下要求： （1）沉降观测点的位置 沉降观测点应布设在能全面 反映建筑物沉降情况的部位，如建筑物四角，沉降缝 两侧，荷载有变化的部位，大型设备基础，柱子基础 和地质条件变化处。

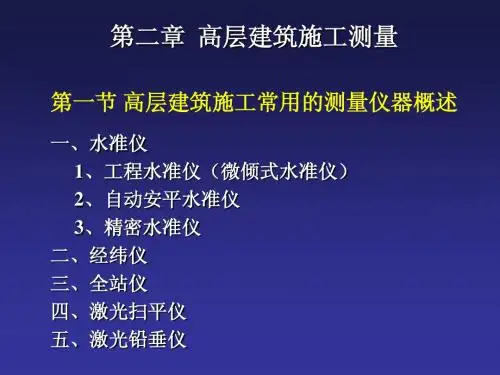

五. 激光铅直仪 激光铅垂仪是指借助仪器中安置的高灵敏度水准管或水 银盘反射系统，将激光束导至铅垂方向用于进行竖向准 直的一种工程测量仪器。
第二节 高层建筑物定位放线
一、高层建筑物定位 高层建筑物的定位，就是把建筑物外廓各轴 线交点测设在地面上，然后根据这些点进行细 部放样。 1、根据原有建筑物定位 2、根据建筑方格网定位 3、根据测量控制点坐标定位
2、观测方法 一般性建筑物可采用三等水准测量的方法进行。 对于高层建筑，应采用精密水准测量方法，按照国家二 等水准测量的要求进行观测，观测时应先后视水准基点， 然后依次前视各沉降观测点，最后再次后视水准基点， 两次后视度数之差不应该超过±1mm。 另外，沉降观测的水准路线应为闭合水准路线。 为了提高精度，不同周期的观测应遵循“五定”原则： 水准基点、沉降观测点要稳定；仪器设备要稳定、观测 人员要稳定；观测时的环境条件要基本一定；观测路线、 镜位、程序和方法要固定。 3、精度要求 高层建筑、建造在不均匀沉降基础上的重要建筑， 高差闭合差为 0.6 n mm（n为测站数），同一后视点两次后视
高层建筑施工测量
高层建筑施工测量高层建筑物施工测量中的主要问题是限制垂直度，就是将建筑物的基础轴线精确地向高层引测，并保证各层相应轴线位于同一竖直面内，限制竖向偏差，使轴线向上投测的偏差值不超限。
轴线向上投测时，要求竖向误差在本层内不超过5mm，全楼累计误差值不应超过2H/10 000（H为建筑物总高度），且不应大于：30m＜H≤60m时，10mm；60m＜H≤90m时，15mm；90m＜H时，20mm。
高层建筑物轴线的竖向投测，主要有外控法和内控法两种，下面分别介绍这两种方法。
一、外控法外控法是在建筑物外部，利用经纬仪，依据建筑物轴线限制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法”。
具体操作方法如下：1．在建筑物底部投测中心轴线位置高层建筑的基础工程完工后，将经纬仪安置在轴线限制桩A1、A1′、B1和B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标记，如图11-18中的a1、a1′、b1和b1′，以供下一步施工和向上投测之用。
2．向上投测中心线随着建筑物不断上升，要逐层将轴线向上传递，如图11-18所示，将经纬仪安置在中心轴线限制桩A1、A1′、B1和B1′上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图11-18中的a2、a2′、b2和b2′。
3．增设轴线引桩当楼房慢慢增高，而轴线限制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。
为此，要将原中心轴线限制桩引测到更远的平安地1 A1′′图11-18 经纬仪投测中心轴线方，或者旁边大楼的屋面。
具体作法是：将经纬仪安置在已经投测上去的较高层（如第十层）楼面轴线a 10a 10′上，如图11-19所示，瞄准地面上原有的轴线限制桩A 1和A 1′点，用盘左、盘右分中投点法，将轴线延长到远处A 2和A 2′点，并用标记固定其位置，A 2、A 2′即为新投测的A 1A 1′轴限制桩。
高层建筑施工测量

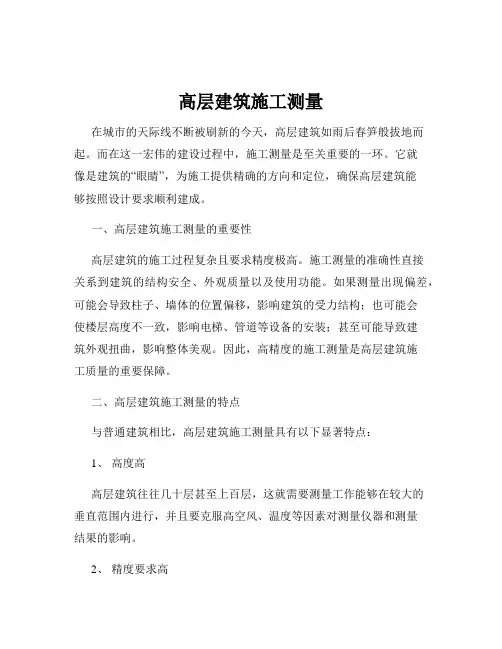

高层建筑施工测量在城市的天际线不断被刷新的今天，高层建筑如雨后春笋般拔地而起。
而在这一宏伟的建设过程中，施工测量是至关重要的一环。
它就像是建筑的“眼睛”，为施工提供精确的方向和定位，确保高层建筑能够按照设计要求顺利建成。
一、高层建筑施工测量的重要性高层建筑的施工过程复杂且要求精度极高。
施工测量的准确性直接关系到建筑的结构安全、外观质量以及使用功能。
如果测量出现偏差，可能会导致柱子、墙体的位置偏移，影响建筑的受力结构；也可能会使楼层高度不一致，影响电梯、管道等设备的安装；甚至可能导致建筑外观扭曲，影响整体美观。
因此，高精度的施工测量是高层建筑施工质量的重要保障。
二、高层建筑施工测量的特点与普通建筑相比，高层建筑施工测量具有以下显著特点：1、高度高高层建筑往往几十层甚至上百层，这就需要测量工作能够在较大的垂直范围内进行，并且要克服高空风、温度等因素对测量仪器和测量结果的影响。
2、精度要求高由于高层建筑的结构复杂，各部分之间的相对位置关系要求非常精确。
例如，柱子的垂直度偏差必须控制在很小的范围内，否则会影响整个结构的稳定性。
3、测量环境复杂高层建筑施工现场通常存在多种施工机械、材料堆放等，这给测量工作带来了很大的干扰。
同时，周边建筑物的遮挡、电磁场的影响等也会增加测量的难度。
4、数据量大在高层建筑施工过程中，需要测量的点众多，产生的数据量巨大。
如何有效地管理和处理这些数据，也是施工测量面临的一个挑战。
三、高层建筑施工测量的准备工作在进行施工测量之前，需要做好充分的准备工作，以确保测量的顺利进行。
1、熟悉施工图纸测量人员要仔细研究建筑的平面图、立面图、剖面图等，了解建筑物的形状、尺寸、标高以及各部分之间的关系，明确测量的重点和难点。
2、制定测量方案根据施工图纸和现场实际情况，制定详细的测量方案。
包括测量仪器的选择、测量控制点的布设、测量方法的确定以及测量精度的要求等。
3、校验测量仪器测量仪器的精度和准确性直接影响测量结果。
高层建筑工程施工测量方案及方法
高层建筑工程施工测量方案及方法一、引言高层建筑工程施工测量是指在高层建筑施工过程中进行的各种测量工作，包括建筑物的基准测量、地形测量、建筑物的外观测量、结构尺寸测量、设备安装位置测量等。
准确的施工测量是高层建筑施工的重要保证，它直接影响到施工质量和工期。
二、施工测量方案1.建立测量基准建立测量基准是高层建筑施工测量的首要任务。
可以利用大地水准测量和全站仪测量等方法建立建筑物的基准点，并进行相应的测量标志物的设置。
在测量过程中，要注意合理布设测量控制点，确保施工过程中的测量数据的准确性和可靠性。
2.地形测量地形测量是高层建筑施工的前期准备工作，它可以提供施工场地的地势和地貌信息，为施工设计和施工方案提供依据。
地形测量可以采用导线测量、全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理，得到详细的地形图和剖面图，为后续的施工提供参考。
3.建筑物外观测量建筑物的外观测量主要是为了控制建筑物的形状和尺寸，以及建筑物与周围环境的协调。
建筑物的外观测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过地理信息系统进行处理和分析。
在进行建筑物外观数量测量时，要特别注意测量设备的准确性和测量操作的规范性。
4.结构尺寸测量结构尺寸测量是高层建筑施工中非常重要的一项工作，它可以通过测量建筑物的各种尺寸参数来控制建筑物的形态和结构的稳定性。
结构尺寸测量可以采用全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理和分析。
在进行结构尺寸测量时，要特别注意测量设备的准确性和测量操作的规范性。
5.设备安装位置测量设备安装位置测量是高层建筑施工中的一项重要任务，它可以确保设备的位置准确、与结构的连接牢固，以及为后续的设备运行和维护提供便利。
设备安装位置测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过计算机软件进行处理和分析。
在进行设备安装位置测量时，要特别注意测量设备的准确性和测量操作的规范性。
高层施工测量方案
高层施工测量方案第1篇高层施工测量方案一、概述本方案旨在为高层建筑施工提供精确、高效的测量服务，确保工程质量满足设计要求及国家标准。
我们将运用先进的测量技术、严格的过程控制以及科学的施工管理，为工程提供全面、专业的测量支持。
二、工程概况1. 工程名称：XX高层住宅楼项目2. 工程地点：XX省XX市XX区3. 建筑面积：XX平方米4. 建筑高度：XX米5. 结构类型：钢筋混凝土框架-剪力墙结构三、测量依据1. 《建筑工程施工测量规范》（GB50026-2007）2. 《全球定位系统（GPS）测量规范》（GB/T18314-2009）3. 《建筑变形测量规范》（JGJ/T8-2016）4. 《建筑工程施工质量验收统一标准》（GB50300-2013）四、测量方法及设备1. 测量方法本工程采用全站仪、水准仪、GNSS接收机等设备进行测量。
具体测量方法如下：（1）平面控制测量：采用全站仪进行导线测量，保证控制点间相对精度。
（2）高程控制测量：采用水准仪进行闭合水准测量，确保高程控制点精度。
（3）建筑物的平面及高程定位：采用全站仪、GNSS接收机进行实时测量，确保建筑物定位的准确性。
2. 测量设备（1）全站仪：精度不低于2"，具备自动目标识别功能。
（2）水准仪：精度不低于±0.5mm。
（3）GNSS接收机：具备高精度静态定位和实时动态定位功能。
五、测量过程控制1. 测量准备工作（1）收集相关资料：施工图纸、设计说明书、地质勘察报告等。
（2）编制测量方案：明确测量内容、方法、程序、要求等。
（3）设备检校：对全站仪、水准仪、GNSS接收机等进行检校，确保设备精度满足要求。
2. 测量实施（1）平面控制测量：按照设计要求布设控制点，进行导线测量，计算控制点坐标。
（2）高程控制测量：布设高程控制点，进行闭合水准测量，计算高程控制点高程。
（3）建筑物定位：根据控制点坐标，采用全站仪、GNSS接收机进行建筑物平面及高程定位。
1.高层建筑施工测量
高层建筑竖向控制
正倒镜挑直法
适合条件：四廓轴线虽可延长，但不能在延长线上安置经纬仪的情况。 特点：精度高于前两种方法。 第一步： 丙仪器安置在施工层8A上 点，瞄准8S 后，纵转望远 镜，定出8H上点； 第二步： 将仪器移到8H上点上，后 视8A上点后，纵转望远镜， 若前视正照准地面上的轴线 点8N，则两次安置仪器的位 置就都正在8S，8N 轴线上；
1.2 高层建筑标高测量
标高施测要点
(1) 观测时尽量做到前后视线等长； (2) 由±0.000 水平线向下或向上量高差时，所用钢尺应经过检定； (3) 采用预制构件的高层结构施工时，防止偏差积累使建筑物总高度偏差 超限; 措施：在各施工层标高测出后，应根据偏差情况，在下一层施工时 对层高进行适当的调整。 (4) 保证最后竣工测量的精度 为保证竣工时各层标高的正确性，应请建设单位和设计单位明确； 在测定±0.000 水平线和基础施工，如何对待地基开挖后的回弹与整 个建筑在施工期间的下沉影响； 措施： 不少高层建筑在基础施工中将总下沉量在基础垫层的设计标高中预留 出来，取得了较好的效果。
适应范围： 适用于场地四周宽阔。
高层建筑竖向控制
第一步： 甲仪器安 置在轴线的 控制桩上 第二步： 后视首层 轴线后； 第三步： 抬起望远 镜将轴线投 测到施工层 上。
高层建筑竖向控制
侧向借线法 定义：可将轴线向建筑物外侧平行移出，俗称借线；
适用范围：场地四周较小，高层建筑四廓轴线无法延长。
第一步： 乙仪器和乙‘ 仪器 是先后安置在借线 上； 第二步：以首层的 借线点为后视，向 上投测； 第三步：将投测视 线为准向内量出借 线尺寸。
要求：当三个点的标高差值小于3 mm时，应取其平均值； 否则应重新引测;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑区控制网的要求
基本要求： 根据工程的规模和精度要求布设控制 网，一般分两级布设，规模较小时也可一 次布完。 主要作用： 1 、定线 —— 保证各建筑物之间的关系 （一般精度要求较低） 2 、定点 —— 保证建筑物内部的几何关 系，即细部放样，精度要求较高。
建网策略
在布设建筑工地施工控制网时，采用分 级布网的方案，即首先建立布满整个工地 的厂区控制网，目的是放样各个建筑物的 主要轴线。然后，为了进行厂房或主要生 产设备的细部放样，在由厂区控制网所定 出的各主轴线的基础上，建立厂房矩形控 制网或设备安装控制网。
厂房控制网
方法： 直接利用一条控制基线而发展成的单 个方格网。
注意点： • 点位的稳定性 • 第4条边的检核
高程施工控制网
• 工程施工期间，对于高程控制点的建立亦 有明确的要求。 • 高程控制点在精度上应能满足工程施工中 高程放样的要求，以及施工期间建筑物基 础下沉的监测要求。 • 在高程控制点的密度上，则应以保证施工 方便为准。
ቤተ መጻሕፍቲ ባይዱ
• 《施工测量规范》规定，建筑场地上的高 程控制网一般分两级布设。首级为III等水准 网，控制整个建筑场地。 • 控制建筑场地的高程网应与国家II等水准点 进行联测，作为高程起算的依据。 • 有时也在厂房内建立施工专用水准点，点 位埋设以后，常将它的顶面高程修整到厂 房地坪的设计高度，这样的水准点称为0 水准点。
现场平面基准和工地零点的建立
基坑开挖前按照轴线的设计要求和工 地零点的设计标高，在施工场地进行了主 轴线的放样、工地零点的设置及其与城市 高程系统的联测。这些控制点的建立也就 成为施工现场基坑开挖等各项施工放样的 基准。
首期控制网
各控制点的平面设计坐标为：X0=Y0=0， X1=X3=0，Y2=Y4=0，X2=Y3=1750mm， X4=Y1=-1750mm。各控制点均采用带有可微调 强制对中装置的观测台，控制点的放样采用归化 法。先初次放样控制点，然后在每一站上，将T2 经纬仪架设在带有强制对中装置的观测台上四测 回测角，经过观测后，采用经典平差的方法，取 O点为起始点，02方向为起始方向，S1，S2作为基 线边进行平差计算。将平差结果的控制点实际坐 标与设计坐标进行比较，求得它们之间的差值， 再进行归化使控制点强制调整到各设计位置上， 归化结束经检测误差在0.2mm以内。
建网方法
• • • • 建筑方格网 导线网 边角网 GPS网
建筑方格网
• 布置成正方形或矩形格网形式的施工控制 网称为建筑方格网。在大型工业厂区如武 汉钢铁公司、马鞍山钢铁公司以及上海宝 山钢铁公司，其施工控制网就是采用了建 筑方格网的形式。 • 建筑方格网的布置一般是根据建筑设计总 平面图并结合现场情况来拟定。布网时应 首先选定方格网的主轴线。
第十二章 工业与民用建筑测量
主要内容
• • • • • 概述 大型工业厂区的控制测量和施工测量 市政工程测量 高层和高耸建筑物测量 文物和古建筑测量
12.1 概述
• 工业与民用建筑测量是工程测量的重要组成 部分。 • 目的是把图纸上已设计好的各种工程建筑物、 构筑物，按照设计的要求测设到相应的地面 上，并设置各种标志，作为施工的依据，以 衔接和指挥各工序的施工，保证建筑工程符 合设计要求。 • 在建筑施工中，测量工作将贯穿整个施工过 程的各个阶段。 • 主要工作：场地平整；建立施工控制网；建 筑物放样；沉降监测。
• 为了便于建筑物使用过程中的管理、维修、 扩建等，建筑工程完工时，应作竣工测量。 • 为了使测设工作正确无误，必须要了解设 计的内容、性质及其对测量工作的精度要 求，认真阅读图纸，了解施工的全过程， 并掌握施工现场的变动情况，使测量工作 能够与施工密切配合。
12.2 大型工业厂区的控制测量 和施工测量
方格网加密
方格网是在一级建筑方格网的基础上 根据各系统工程建筑物施工放样的需要分 期加密布设的，其形状和规格均不一样， 主要以各系统工程建筑物施工放样应用方 便为原则。一般首级为基本网，可采用 “＋”字形、“口”字形或“田”字形， 然后再加密或扩展方格网。
方格网的测设
要求： 地形平坦，通视良好，建筑物规则。
北京水利水电科学研究院大型地震模拟振动
台基础预埋件的放样
• 该振动台是我国从德国引进的最大的振动台，它 可以模拟各种类型的地震，是研究水坝及房屋结 构抗震性能的重要设备。 • 振动台的基础中有七个主要的预埋部件，其中1 ＃～4＃位于基础坑底，与垂直方向的加震器固连， 控制上下振动；5＃～7＃位于基坑内的侧面，与 水平方向上的3个加震器固连，用来控制侧向振动。 这七个预埋部件要求很高的定位精度，德方提出 预埋件面板的轴线及板的中心在X、Y、Z三个轴 方向上的误差要小于1mm。引进的上部设备将固 定在混凝土基坑内的预埋件上。此外，由于预埋 件是由底板，面板和螺杆等组成，它在空间有六 个自由度，因此，还必须顾及控制预埋件在空间 的三个旋转自由度。
12.2.2 施工测量
在工业建筑工程施工中，由于其规模 较大，设备复杂，多为栓基础和预制构件 的安装。为保证施工的设计要求，对测量 工作要求较严格。因此，对于大型或设备 基础复杂的建筑工程，一般是在建筑方格 网或其它施工控制网的基础上，建立厂房 或微型控制网，作为厂房施工的基本控制， 用来放样柱基础位置和内部构件的详细位 置。
特点： 建立工作量大，使用方便，可分级布 设，一般与设计坐标系一致。
方格网测设——轴线法
• • • • 图上设计 实地放点 精确测定纵横轴线并改正 用直角交会定出4个角点
s1 s 2 (180 ) 2( s1 s 2 )
方格网测设——归化法
• 用轴线法初步测设 • 用导线法观测该网 • 平差处理（ 8 个条件： 4 个角度 闭合条件，4个坐标闭合条件。 ） • 归化改正
12.2.1 大型工业厂区控制测量
• 厂区控制网的形式有：建筑方格网、导线网、边 角网和GPS网等。 • 建筑方格网是在50年代作为先进经验从前苏联引 进我国的，其最大优点是可采用直角坐标法进行 细部点放样。 • 导线网、边角网特别是GPS网有很大的灵活性， 在选点时，完全可以根据场地情况和需要设定点 位。有了全站仪，在一定范围内只要视线通视都 能很容易地放样出各细部点。
