最新建筑工程施工测量方法及仪器介绍

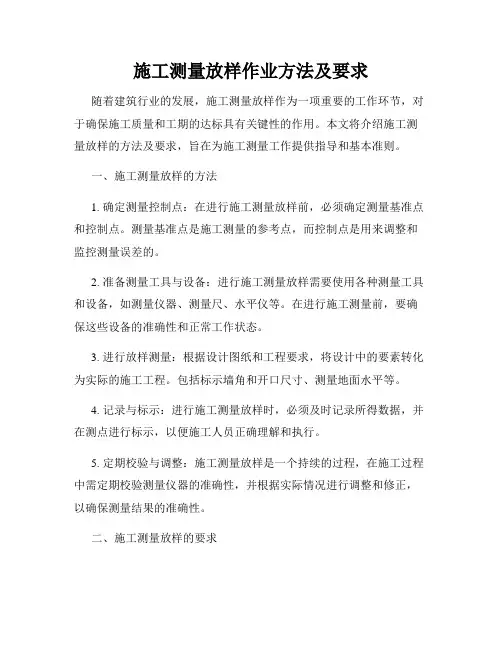

施工测量放样作业方法及要求
施工测量放样作业方法及要求随着建筑行业的发展，施工测量放样作为一项重要的工作环节，对于确保施工质量和工期的达标具有关键性的作用。
本文将介绍施工测量放样的方法及要求，旨在为施工测量工作提供指导和基本准则。
一、施工测量放样的方法1. 确定测量控制点：在进行施工测量放样前，必须确定测量基准点和控制点。
测量基准点是施工测量的参考点，而控制点是用来调整和监控测量误差的。
2. 准备测量工具与设备：进行施工测量放样需要使用各种测量工具和设备，如测量仪器、测量尺、水平仪等。
在进行施工测量前，要确保这些设备的准确性和正常工作状态。
3. 进行放样测量：根据设计图纸和工程要求，将设计中的要素转化为实际的施工工程。
包括标示墙角和开口尺寸、测量地面水平等。
4. 记录与标示：进行施工测量放样时，必须及时记录所得数据，并在测点进行标示，以便施工人员正确理解和执行。
5. 定期校验与调整：施工测量放样是一个持续的过程，在施工过程中需定期校验测量仪器的准确性，并根据实际情况进行调整和修正，以确保测量结果的准确性。
二、施工测量放样的要求1. 准确性：施工测量放样的最基本要求是准确度。
在进行施工测量放样时，必须保证测量结果与设计图纸的要求高度一致，以确保施工工程符合设计要求。
2. 及时性：施工测量放样需要及时进行，尤其是在施工过程中需要不断进行测量和放样，以满足施工的需要，并及时调整和修正。
3. 一致性：在整个施工过程中，必须保持数据和测量结果的一致性，避免在不同的施工阶段出现不一致的情况，以避免后续工作的延误和问题的发生。
4. 标示清晰：在进行施工测量放样时，必须标示清晰，以便施工人员准确理解和执行。
标示应该直观明了，避免产生歧义。
5. 合理性：施工测量放样的结果必须合理，符合工程实际情况，并能够满足施工要求。
在进行施工测量放样前，应充分考虑施工现场的实际情况，制定合理的测量方案。
总结：施工测量放样作为确保施工质量和工期的重要环节，对于建筑工程具有关键性的作用。
施工控制测量方法及要求
施工控制测量方法及要求一、施工控制测量的方法1.直接测量法：直接测量法是通过测量具体实体物体的尺寸、坐标或角度等信息来进行控制的方法。
例如，在土建工程中，可以通过测量基坑的深度、宽度和长度来控制土方开挖的进度；在装饰工程中，可以通过测量墙面的平整度和垂直度来控制砌体施工的质量。
2.间接测量法：间接测量法是通过测量物体影响因素的变化来进行控制的方法。
例如，在钢结构施工中，可以通过测量温度、湿度和风速等参数来把握焊接质量的控制。
3.使用仪器设备：如全站仪、经纬仪、电子水平仪等，借助于高精度测量设备实施控制测量。
这些设备能够提供高精度的测量结果，并通过计算机处理数据，提高施工的控制精度和效率。
4.基于GPS的测量：全球定位系统（GPS）是一种用卫星定位测量地球表面的方法，可以用于测量建筑物的位置和运动，是一种高精度的测量方法。
二、施工控制测量的要求1.精确性要求：施工控制测量应具备高精度和准确性，以保证施工的准确性和质量的可控性。
在测量过程中，应根据实际情况选择合适的测量方法和仪器设备，并严格按照操作规程进行操作，避免因操作不当导致的误差。
2.实时性要求：施工控制测量应具备及时反馈和控制的能力，以便及时调整施工计划和方案。
通过实时的测量数据和分析结果，可以及时发现问题和风险，采取有效措施进行调整，避免造成不可逆的错误和损失。
3.经济性要求：施工控制测量方法和仪器设备应具备经济性，既能满足测量要求，又能降低测量的成本。
在选择仪器设备时，应根据具体项目的需求和测量的精度要求进行评估，并进行合理的投资和运维成本分析。
4.环境适应性要求：施工控制测量方法和仪器设备应具备良好的环境适应性，能够适应各种复杂的施工环境和工程要求。
无论是在户外还是室内，无论是在高温还是低温的环境中，都能够正常运行和保持高精度的测量结果。
5.数据管理要求：施工控制测量数据应进行合理的管理和归档，以便于后续的数据分析和回顾。
建立合理的数据管理系统，可以有助于发现施工过程中的问题和风险，并为后续的工程管理和质量评估提供依据。

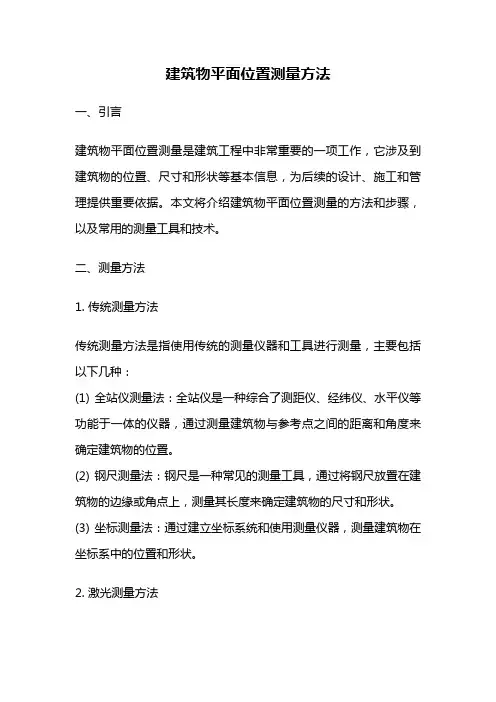

建筑物平面位置测量方法
建筑物平面位置测量方法一、引言建筑物平面位置测量是建筑工程中非常重要的一项工作，它涉及到建筑物的位置、尺寸和形状等基本信息，为后续的设计、施工和管理提供重要依据。
本文将介绍建筑物平面位置测量的方法和步骤，以及常用的测量工具和技术。
二、测量方法1. 传统测量方法传统测量方法是指使用传统的测量仪器和工具进行测量，主要包括以下几种：(1) 全站仪测量法：全站仪是一种综合了测距仪、经纬仪、水平仪等功能于一体的仪器，通过测量建筑物与参考点之间的距离和角度来确定建筑物的位置。
(2) 钢尺测量法：钢尺是一种常见的测量工具，通过将钢尺放置在建筑物的边缘或角点上，测量其长度来确定建筑物的尺寸和形状。
(3) 坐标测量法：通过建立坐标系统和使用测量仪器，测量建筑物在坐标系中的位置和形状。
2. 激光测量方法激光测量方法是利用激光测距仪进行测量，具有测量速度快、精度高的优点。
常用的激光测量方法包括以下几种：(1) 单点激光测量法：通过将激光测距仪对准建筑物的一个点，测量该点到参考点的距离，从而确定建筑物的位置。
(2) 多点激光测量法：通过将激光测距仪对准建筑物的多个点，测量这些点到参考点的距离，从而确定建筑物的形状和尺寸。
三、测量步骤进行建筑物平面位置测量时，通常需要按照以下步骤进行操作：1. 确定测量目标：确定需要测量的建筑物和测量范围。
2. 设置参考点：选取合适的参考点，并在参考点上进行标记，以便后续的测量。
3. 设置测量仪器：根据测量方法的不同，选择合适的测量仪器，并进行仪器的调校和设置。
4. 进行测量：按照测量方法的要求，对建筑物进行测量，记录测量数据。
5. 数据处理：将测量数据进行整理和处理，计算建筑物的位置、尺寸和形状等信息。
6. 绘制测量图纸：根据测量数据，使用绘图软件或手工绘图工具，绘制建筑物的平面位置图纸。
四、测量工具和技术1. 全站仪：全站仪是一种高精度的测量仪器，具有测距、测角和测高等功能，广泛应用于建筑物平面位置测量中。
施工测量的方法有哪些
施工测量的方法有哪些施工测量是指在建筑施工过程中，通过采集和分析地面、建筑结构、管线等要素的空间位置信息，确定建筑设计和施工的准确位置和尺寸的一项重要工作。
下面将介绍施工测量的主要方法。
1.全站仪测量方法全站仪是一种综合测量设备，通过测量仪器上的观测棱镜对测量目标进行观测，并记录其坐标信息。
全站仪可以实现各种测量任务，包括测量水平线、垂直线、水平角度、垂直角度和距离等。
该方法精确度高、操作简便，适用于各种测量场合，是施工测量的主要手段之一。
2.经纬仪测量方法经纬仪是一种测量仪器，通过测量地球表面某点的纬度和经度，确定该点在地球上的空间位置。
在施工测量中，经纬仪可以用来确定施工场地的平面位置，确定建筑物和结构的方位和位置，并进行管线走向的测定。
经纬仪测量方法准确度高，适用于大范围的测量任务。
3.水准仪测量方法水准仪是一种测量仪器，通过测量测点与起始基准点的高程差值，确定测点的高程。
在施工测量中，水准仪常用于测量地面高程、建筑物高度以及地下管线高程等。
水准仪测量方法准确度高，尤其适用于测量垂直高差较大的场合。
4.测量仪器辅助法在施工测量中，还可以使用一些测量仪器辅助进行测量。
例如，使用镜头测距仪来测量远距离目标的距离；使用激光测距仪来测量建筑物的高度和距离；使用电子经纬仪来测量建筑物方位等。
这些仪器可以提高测量效率和准确度，是施工测量中常用的辅助手段。
总结起来，施工测量的方法主要包括全站仪测量、经纬仪测量、水准仪测量以及测量仪器辅助法。
这些方法各具特点，可以根据实际需要选择合适的测量手段进行施工测量工作。
在实际应用中，通常会根据测量任务的具体要求和场地条件，综合考虑使用不同的测量方法，以保证施工测量的准确度和效率。

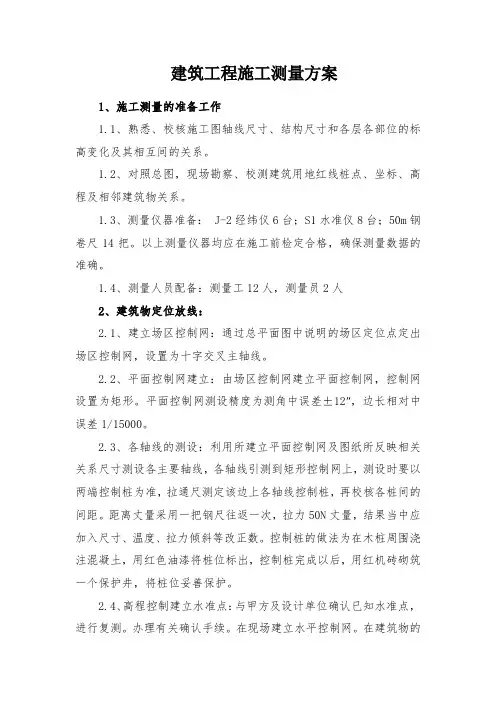

建筑工程施工测量方案
建筑工程施工测量方案1、施工测量的准备工作1.1、熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。
1.2、对照总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。
1.3、测量仪器准备： J-2经纬仪6台；S1水准仪8台；50m钢卷尺14把。
以上测量仪器均应在施工前检定合格，确保测量数据的准确。
1.4、测量人员配备：测量工12人，测量员2人2、建筑物定位放线：2.1、建立场区控制网：通过总平面图中说明的场区定位点定出场区控制网，设置为十字交叉主轴线。
2.2、平面控制网建立：由场区控制网建立平面控制网，控制网设置为矩形。
平面控制网测设精度为测角中误差±12 ，边长相对中误差1/15000。
2.3、各轴线的测设：利用所建立平面控制网及图纸所反映相关关系尺寸测设各主要轴线，各轴线引测到矩形控制网上，测设时要以两端控制桩为准，拉通尺测定该边上各轴线控制桩，再校核各桩间的间距。
距离丈量采用一把钢尺往返一次，拉力50N丈量，结果当中应加入尺寸、温度、拉力倾斜等改正数。
控制桩的做法为在木桩周围浇注混凝土，用红色油漆将桩位标出，控制桩完成以后，用红机砖砌筑一个保护井，将桩位妥善保护。
2.4、高程控制建立水准点：与甲方及设计单位确认已知水准点，进行复测。
办理有关确认手续。
在现场建立水平控制网。
在建筑物的四周建立四个临时水准点，水准点的位置在各面墙的中间。
3、基础施工测量：3.1、垫层施工以前的测量：基础验槽完毕以后，对基坑四周边坡上的标高桩进行校核，合格后在基槽内用混凝土做灰饼，灰饼间距2m，做为垫层施工标高依据。
用经纬仪将外墙的轴线投测到基础内。
定出各外墙的轴线桩，依据图纸放出垫层的外边线，将集水坑的位置标出。
做为支设垫层模板的依据。
3.2、垫层上测量：在垫层上测量放线前首先对轴线控制网进行校测，然后架全站仪于坑边轴线桩上依次用正侧镜方法向下投测轴线点，投测允许误差3mm。
工程施工定位测距规范最新
工程施工定位测距规范最新一、总则为了保障工程施工定位测距的准确性和安全性，提高工程施工效率，特制定本规范。
本规范适用于各类工程施工定位测距工作。
二、施工定位测距基本概念1. 定位测距：是指利用测量仪器和设备，在地面或者建筑物上对工程定位测距点的测量、记录和分析过程。
2. 定位测距点：是指工程施工过程中需要测量和准确定位的地点，包括地形特征点、控制点、基准点等。
3. 定位测距工具：包括但不限于全站仪、GPS定位仪、测距仪、水准仪等。
4. 定位测距精度：是指定位测距结果与实际位置之间的误差范围。
三、施工定位测距安全规范1. 定位测距操作人员必须具备相关的专业培训证书和操作资质，严格遵守安全操作规程。
2. 定位测距设备必须定期进行检测和维护，确保设备的准确性和可靠性。
3. 定位测距作业现场必须设置明显的安全警示标识，确保施工现场安全。
4. 定位测距过程中，必须根据地形和建筑环境的变化调整测距策略，确保测量的有效性和准确性。
四、施工定位测距工作流程1. 施工前确定测距计划，包括测距点的选择、测量方法、测距精度要求等。
2. 使用定位测距工具对测距点进行测量，并记录测距数据。
3. 根据实际需要，对测距数据进行分析和处理，生成测距报告和地图。
4. 将测距报告和地图提供给施工人员和相关部门，指导和支持施工作业。
五、施工定位测距质量管理1. 对定位测距数据进行质量检查，确保测距结果的准确性和可靠性。
2. 定位测距数据必须进行严格的记录和归档，以备施工后期参考。
3. 定位测距工作完成后，必须对测距仪器和设备进行清洗和保养，确保设备的良好状态。
4. 定位测距工作完成后，必须对测距作业现场进行清理和整理，确保施工现场的整洁和安全。
六、施工定位测距现场管理1. 对定位测距作业现场进行严格管理，确保作业秩序和安全。
2. 对定位测距作业现场进行周边环境的调查和评估，确保测距作业的顺利进行。
3. 定位测距现场必须配备相关的安全防护设施和设备，确保施工人员的安全。
土建测量施工方案
土建测量施工方案一、项目背景在土建工程施工过程中，测量是一个必不可少的环节。
正确的测量可以确保施工的准确性和质量，提高整体工程的效率。
本文档将介绍土建测量的施工方案，包括测量工具、测量方法以及保证测量精度的措施。
二、测量工具1.测距仪：用于测量距离的工具，有手持式测距仪和激光测距仪等不同类型。
2.建筑测量仪器：包括全站仪、电子水准仪等，用于测量建筑物的各种参数，如高度、角度等。
3.土方测量仪器：包括平板水准仪、水准仪等，用于测量土地表面的高程差异。
4.钢尺、皮尺和卷尺：用于测量长度和宽度等线性距离。
5.角度测量器：用于测量角度的工具，如传统的角度尺和电子角度计。
三、测量方法1.平面测量：包括测量建筑物的长度、宽度、面积等参数，常用的方法有直接测量法、放样测量法和相交法等。
2.高程测量：用于测量建筑物或土地的高程，常用的方法有水准测量法和三角高程测量法等。
3.倾角测量：用于测量建筑物或土地的倾斜程度，常用的方法有物镜倾斜测量法和水平仪测量法等。
四、测量精度控制措施1.校准仪器：在进行测量之前，必须对测量仪器进行校准，确保其准确性和稳定性。
2.合理布置控制点：将控制点合理地布置在施工现场，以确保测量点能够被准确地定位。
3.重复测量：对重要的测量参数进行多次测量，取平均值以提高测量的准确性。
4.消除误差：及时发现并修正测量误差，如设立误差补正点或重新测量。
5.经验总结：根据以往测量数据和经验，总结出各类测量的技巧和问题解决方案，提高测量的准确性和效率。
五、施工方案步骤一：准备工作1.根据工程要求，确保具备相应的测量工具和设备。
2.对测量仪器进行校准和检查，确保其正常运行。
3.在施工现场合理布置控制点，确保测量的准确性和全面性。
步骤二：平面测量1.使用测距仪对建筑物的长度、宽度和面积进行测量。
2.使用角度测量器对建筑物的外墙角度进行测量。
3.根据具体要求，采用不同的平面测量方法，如直接测量法、放样测量法或相交法等。
建筑工程施工测量方法及仪器介绍
建筑工程施工测量方法及仪器介绍建筑工程施工测量是指在建筑施工过程中，使用仪器设备对施工现场进行测量、绘制图纸、确定线位置、标识固定点位等工作的过程。
它是确保建筑结构合理、施工精确的重要环节。
本文将介绍建筑工程施工测量的方法和常用仪器设备。
一、建筑施工测量的方法1.总路线测量方法：总路线测量是建筑施工测量的基础，通过总路线测量确定建筑物的大致位置和方向，从而提供给后续工序的施工导向。
总路线测量主要包括方位角测量、距离测量和高差测量等。
方位角测量：通过测定其中一方向与基准方向之间的夹角，确定建筑物的方向。
常用的方法有方位角法、转角法、坐标法等。
距离测量：在总路线上测量两点之间的距离，常用的方法有直接测距法、间接测距法、贯距法等。
高差测量：测量点的标高和高差，常用的方法有水准测量法和大地水准面测量法。
2.控制测量方法：控制测量是在总路线测量基础上进行，用来确定建筑物具体位置的测量工作。
控制测量主要有平面控制测量和垂直控制测量。
平面控制测量：测量建筑物平面位置和大小的工作。
常用的方法有：三线测量、坐标测量、定向测量等。
通过平面控制测量可以确定建筑物在平面上的坐标位置和面积大小。
垂直控制测量：测量建筑物的高度和标高的工作。
常用的方法有水准仪法、直角尺法等。
通过垂直控制测量可以确定建筑物的高程和标高。
仪器校准：为保证测量结果的准确性和可靠性，需要对使用的仪器进行校准。
常见的建筑施工测量仪器有：总站、经纬仪、水准仪、测距仪等。
对仪器进行校正可以提高测量效果，减小误差。
二、建筑施工测量仪器设备介绍1.总站：总站是建筑施工测量中最常用的仪器之一，它可以同时具备测量水平角、竖直角和斜距的功能。
总站的测量精度高、测量速度快、操作简便，被广泛用于建筑施工中的定位、标高、测量控制等工作。
2.经纬仪：经纬仪是测量方位角和高差最常用的仪器之一，通常用来测量建筑物的方位角和坐标位置，具有操作简单、高精度、稳定性强等特点。
3.水准仪：水准仪主要用于测量建筑物高差和标高，具有高精度、测量范围大、测量速度快等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种全站仪简介
更长的测程：无棱镜测距达400M； 更快的测距速度：测距速度经实测比同类产品 快两倍； 更长的电池使用时间：先进的电源管理系统， 省电30%以上； 更便捷的人性化设计：SD卡存储功能，自动 温度气压传感器； 更好的防水性能：防水等级IP55。
型号:NTS-330系列 南方公司
各种全站仪简介
按精度从高精度到低精度分：DJ07,DJ1,DJ2,DJ6,DJ30等 （D,J分别为大地和经纬仪的首字母）
电子经纬仪
电子测角原理简介 电子测角仍然是采用度盘 来进行。与光学测角不同的 是，电子测角是从特殊格式 的度盘上取得电信号，根据 电信号再转换成角度，并且 自动地以数字形式输出，显 示在电子显示屏上，并记录 在储存器中。电子测角度盘 根据取得电信号的方式不同 ，可分为光栅度盘测角、编 码度盘测角和电栅度盘测角 等。
SET220K . SET320K . SET520K . SET6120K SET10K系列全站仪具有机体轻巧、功能齐 全等特点，带背光全数字键盘使操作更为便 捷，在各类工程和测量工作中有着广泛的用 途。 • 双面带背光全数字键盘使数据输入更加便 捷（ SET620K为单面键盘）。 • 通用高效测量软件 ,IP66高等级防尘防水 性能。 应用 放样测量、道路计算与放样、定线测量、混 凝土构件组装定位、建筑工程控制、面积测 算、变形监测。
工程测量方法及仪器介 绍
目录
1. 高程测量 2. 角度测量 3. 距离测量 4.主要有水准测量和三角高程测量 等。 水准测量是利用水平视线来测量两点间的 高差。由于水准测量的精度较高，所以是高程 测量中最主要的方法。 三角高程测量是测量两点间的水平距离或 斜距和竖直角(即倾斜角)，然后利用三角公式 计算出两点间的高差。三角高程测量一般精度 较低，只是在适当的条件下才被采用。
下面主要介绍水准测量的基本方法和仪器。
1.水准测量的基本方法
hAB H AB H B H A a b H BA hBA
2.水准仪介绍
水准仪主要分为以下几种：
微倾式水准仪
自动安平水准仪 电子水准仪
微倾式水准仪
在一般水准测量中使用较广的DS3型微倾式水准 仪由下列三个主要部分组成： 望远镜 它可以提供视线，并可读出远处水准尺 上的读数。 水准器 用于指示仪器或视线是否处于水平位置。 基座 用于置平仪器，它支承仪器的上部并能使 仪器的上部在水平方向转动
自动安平水准仪
1．原理——望远镜的光路上加有一个补偿器。 2．使用——粗平后，望远镜内观察警告指示窗应 全部呈绿色；最好状态是指示窗的三角形尖 顶与横指标线 3．检校——要增加一项补偿器的检验，即：转动 脚螺旋，破坏粗平，看警告指示窗是否出现 红色。
自动安平水准仪照片
电子水准仪
与电子水准仪配套使用 的水准尺为条形编码尺， 通常由玻璃纤维或铟钢制 成。在电子水准仪中装置 有行阵传感器，它可识别 水准标尺上的条形编码。 电子水准仪摄入条形编码 后，经处理器转变为相应 的数字，在通过信号转换 和数据化，在显示屏上直 接显示中丝读数和视距。
二、角度测量
角度测量的仪器主要是经纬仪，分为光学经纬仪 和电子经纬仪两大类
光学经纬仪
电子经纬仪
光学经纬仪
光学经纬的水平度盘和竖直度盘用玻璃制成，在度盘平面的 周诶边缘刻有等间隔的分划线，两相邻分划线间距所对的圆心角 称为度盘的格值，又称度盘的最小分格值。一般以格值的大小确 定精度，分为： DJ6 度盘格值为1° DJ2 度盘格值为20＇ DJ1 （T3）度盘格 值为4＇
测地型GPS
GPS接收机
测地型接收机主要用于精密大地测量 和精密工程测量。这类仪器主要采用载波 相位观测值 进行相对定位，定位精度高。 仪器结构复杂，价格较贵。根据使用用途 和精度，又分为静态（单频）接收机和动 态（双频）接收机即RTK. 目前，在GPS技术开发和实际应用方 面，国际上较为知名的生产厂商有美国 Trimble（天宝）导航公司、瑞士Leica Geosystems（徕卡测量系统）、日本 TOPCON（拓普康）公司，国内厂家主要 有南方测绘、中海达、华测、科力达等。
电子经纬仪
索佳电子经纬仪
电子经纬仪
南方电子经纬仪
三、距离测量
距离测量分为钢尺测量、视距测量和光电测 距。 1.钢尺测量
DAB nl q
式中 n—整尺段数； l—钢尺长度（m）； q—不足一整尺的余长（m）。
2.视距测量
经纬仪视距测距 是一种传统的水 平距离和高差的 间接测量方法。
使用的工具：经 纬仪和视距尺
对水平角和垂直角自动进行补偿；
对距离进行气象改正和仪器常数改正； 提供数字或图形形式的电子气泡用于整平； 激光对点器；
全站仪
坐标测量的基本步骤
（1）设定测站点的三维坐标。 （2）设定后视点的坐标或设定后视方向的水平度盘读数为 其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向 的方位角，并设定后视方向的水平度盘读数为其方位角。 （3）设置棱镜常数。 （4）设置大气改正值或气温、气压值。 （5）量仪器高、棱镜高并输入全站仪。 （6）照准目标棱镜，按坐标测量键，全站仪开始测距并计 算显示测点的三维坐标。
3.光电测距
利用仪器发射电磁波测量其在被测距离上往返所用 的时间，从而测量出距离。
1 D c t 2
四、坐标测量
工程测量的主要任务之一是测量或放样空间 点的三维坐标。所使用的仪器主要有全站仪 和GPS接收机等。
全站仪
全站仪的主要特点（续）
水平角、垂直角、斜距自动显示，自动计算镜站坐标、高程、平距等数据； 数据记录和存储方式多样：内存、PCMCIA卡、串口通讯；
