卡尺的简单介绍及测量方法

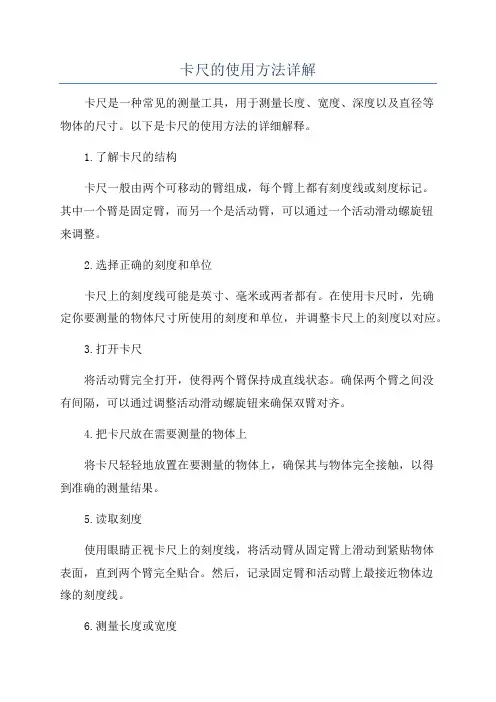

卡尺的使用方法详解
卡尺的使用方法详解卡尺是一种常见的测量工具，用于测量长度、宽度、深度以及直径等物体的尺寸。
以下是卡尺的使用方法的详细解释。
1.了解卡尺的结构卡尺一般由两个可移动的臂组成，每个臂上都有刻度线或刻度标记。
其中一个臂是固定臂，而另一个是活动臂，可以通过一个活动滑动螺旋钮来调整。
2.选择正确的刻度和单位卡尺上的刻度线可能是英寸、毫米或两者都有。
在使用卡尺时，先确定你要测量的物体尺寸所使用的刻度和单位，并调整卡尺上的刻度以对应。
3.打开卡尺将活动臂完全打开，使得两个臂保持成直线状态。
确保两个臂之间没有间隔，可以通过调整活动滑动螺旋钮来确保双臂对齐。
4.把卡尺放在需要测量的物体上将卡尺轻轻地放置在要测量的物体上，确保其与物体完全接触，以得到准确的测量结果。
5.读取刻度使用眼睛正视卡尺上的刻度线，将活动臂从固定臂上滑动到紧贴物体表面，直到两个臂完全贴合。
然后，记录固定臂和活动臂上最接近物体边缘的刻度线。
6.测量长度或宽度如果要测量物体的长度或宽度，将卡尺的两个臂放在物体的两边，并按照步骤5的方法读取刻度。
7.测量深度如果要测量物体的深度，可以使用卡尺的一侧臂贴着物体的一面，然后将另一侧臂垂直于物体，让其触碰物体的底部或另一面。
然后读取刻度，以获得深度的测量结果。
8.测量直径如果要测量物体的直径，将卡尺的两个臂放在物体的两边，确保卡尺的两侧压紧物体，然后读取刻度。
将读数乘以2，即可得到直径的测量结果。
9.记录和报告结果将测量结果以正确的单位记录下来。
如果使用了英寸和毫米两种刻度线，确保将单位进行标识。
在报告结果时，最好提供准确的数字和单位。
10.清洁和保养使用完卡尺后，及时清理和保养。
使用干净的布擦拭卡尺的臂和刻度线，确保卡尺在下次使用时仍然保持良好的准确性和精度。
以上是卡尺的使用方法的详细解释。
使用卡尺时，请务必小心操作，确保准确测量，并保持工具的良好状态。
这将有助于正确的测量结果，并延长卡尺的使用寿命。

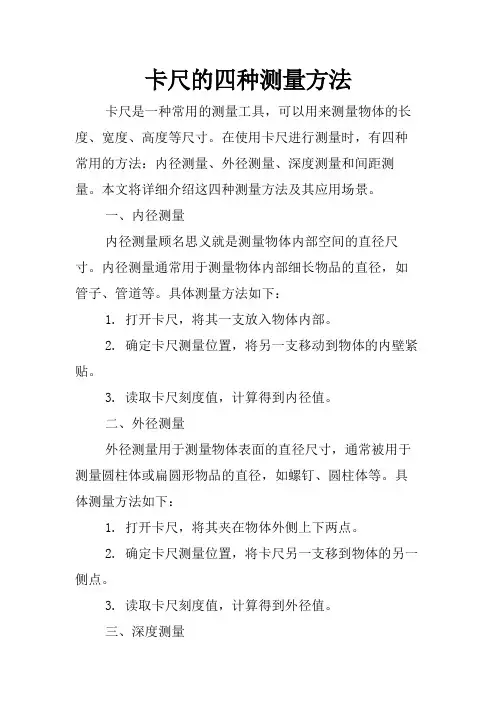

卡尺的四种测量方法
卡尺的四种测量方法卡尺是一种常用的测量工具，可以用来测量物体的长度、宽度、高度等尺寸。
在使用卡尺进行测量时，有四种常用的方法：内径测量、外径测量、深度测量和间距测量。
本文将详细介绍这四种测量方法及其应用场景。
一、内径测量内径测量顾名思义就是测量物体内部空间的直径尺寸。
内径测量通常用于测量物体内部细长物品的直径，如管子、管道等。
具体测量方法如下：1. 打开卡尺，将其一支放入物体内部。
2. 确定卡尺测量位置，将另一支移动到物体的内壁紧贴。
3. 读取卡尺刻度值，计算得到内径值。
二、外径测量外径测量用于测量物体表面的直径尺寸，通常被用于测量圆柱体或扁圆形物品的直径，如螺钉、圆柱体等。
具体测量方法如下：1. 打开卡尺，将其夹在物体外侧上下两点。
2. 确定卡尺测量位置，将卡尺另一支移到物体的另一侧点。
3. 读取卡尺刻度值，计算得到外径值。
三、深度测量深度测量用于测量物体的深度、孔深等尺寸，常被用于测量孔壁深度、槽的宽度等。
具体测量方法如下：1. 打开卡尺，用卡尺的悬置支在物体表面定位。
2. 先用卡尺的刻度位置记录第一个测量点，再用卡尺基座指示的长度定位到需测量的深度点。
3. 读取卡尺刻度值，计算得到深度值。
四、间距测量间距测量是卡尺的另一种常用测量方法，也是最简单的测量方法，用于测量物体之间的距离。
间距测量通常用于测量两个物体之间的距离，如墙壁离地面距离等。
具体测量方法如下：1. 打开卡尺，夹住需要测量的两个物体。
2. 定位卡尺另一侧，将其移到另一个物体上。
3. 读取卡尺上的刻度值，计算得出两个物体之间的间距。
以上四种测量方法都需要注意一些细节问题，如正确定位、准确读数等。
此外，卡尺本身也需要经常校准和保养，保证精度和使用寿命。
总之卡尺虽是小巧的测量工具，但其应用范围却非常广泛，每种测量方法都有其特别的应用场景。
当我们正确运用这些测量方法时，能够准确、快速地测量出所需的尺寸，为各行各业的生产、制造和维护等工作提供了很大的便利。
卡尺的使用方法详解
卡尺的使用方法详解什么是卡尺？卡尺是一种测量工具，用于测量物体的长度、宽度和深度。
它通常由两个平行的标尺组成，可以通过滑动标尺来调整尺寸。
卡尺通常由金属或塑料制成，具有精确的刻度，可提供准确的测量结果。
卡尺的使用步骤使用卡尺进行测量时，请按照以下步骤进行操作：1. 确保卡尺的两个标尺面向内部，并且刻度朝向自己。
将卡尺的两个腿打开到适合于测量的宽度。
2. 将卡尺的一个腿对准被测量物体的一端，确保卡尺与物体的接触点紧密贴合。
3. 通过滑动卡尺的另一个腿来调整卡尺的长度，使其与被测量物体的另一端接触。
4. 读取卡尺上与被测量物体接触点对齐的刻度，并记录下来。
可以使用毫米、厘米或英寸等单位进行测量。
5. 如果需要测量物体的深度，可以使用卡尺的侧面刻度来进行测量。
将卡尺的一只腿对准物体的一侧，然后立起来，在另一侧使用卡尺的底部刻度进行测量。
如何提高卡尺的测量精度？要提高卡尺的测量精度，可以采取以下措施：1. 确保卡尺的两个腿之间没有松动或变形。
如果卡尺损坏或变形，可能会导致测量结果不准确。
2. 在测量之前，检查卡尺上的刻度是否清晰可读。
如果刻度磨损或模糊，可能会导致读取不准确。
3. 在进行测量时，尽量保持稳定的手持姿势，并将卡尺与物体紧密接触。
如果手持不稳，可能会导致测量结果产生误差。
4. 对于较小的尺寸测量，可以使用放大镜或显微镜来提高读取刻度的精度。
5. 定期清洁卡尺，以确保其表面干净无尘。
灰尘或污垢可能会干扰测量结果。
卡尺的应用领域卡尺广泛应用于各个领域，包括制造业、建筑业、工程学、医学等。
以下是卡尺的几个常见应用领域：1. 制造业：在制造过程中，卡尺常用于测量零件的尺寸，以确保其符合设计要求。
2. 建筑业：在建筑施工中，卡尺用于测量墙壁、门窗等部件的尺寸，以确保精确安装。
3. 工程学：在工程学中，卡尺用于测量结构件的尺寸，以确保其符合设计要求。
4. 医学：在医学领域，卡尺用于测量患者体型、伤口长度等，以辅助医疗诊断和治疗过程。
卡尺的使用方法详解
卡尺的使用方法详解
卡尺的使用方法详解
⒈介绍
卡尺是一种测量长度的工具，通常用于工程、制造业、建筑等
领域。
本文将详细介绍卡尺的使用方法，包括卡尺的结构、读取尺
寸的方法以及常见的使用注意事项。
⒉卡尺的结构
卡尺通常由两个臂组成，一个是主尺，另一个是辅助尺。
主尺
上刻有毫米和厘米的刻度，辅助尺用于测量毫米以下的尺寸。
卡尺
的尺具有一定的可调节范围，可以根据测量需要进行调整。
⒊读取尺寸的方法
首先，将卡尺的两个臂打开，将待测物放置在卡尺的两臂之间。
然后，用眼睛对准待测物与卡尺刻度之间的对应位置，使它们重合。
读取尺寸时，应注意尺规刻度线的对齐，避免误差。
⒋常见的使用注意事项
⑴确保卡尺的刻度清晰可见，如有需要可以使用清洁剂进行清洗。
⑵在测量前，应检查卡尺的准确度，确保其能提供准确的尺寸。
⑶使用卡尺时，应尽量避免将卡尺压弯或断裂，以免影响测量
结果。
⑷当测量不规则物体时，可以使用辅助尺来增加测量的准确性。
⑸将卡尺放置在平坦的表面上，避免误差由于松动或倾斜引起。
⒌附件
本文档包含了卡尺结构图和使用示例，可附在文档的末尾供参考。
⒍法律名词及注释
⑴卡尺：一种测量长度的工具。
⑵主尺：卡尺的其中一个臂，上面刻有毫米和厘米的刻度。
⑶辅助尺：卡尺的另一个臂，用于测量毫米以下的尺寸。
⑷尺度：卡尺刻度上的间隔，用于测量长度。
⑸误差：测量结果与真实值之间的差异。
⑹准确度：测量工具提供的结果与真实值之间的接近程度。
卡尺的使用方法详解
卡尺的使用方法详解卡尺的使用方法详解卡尺是一种常见的测量工具，广泛应用于各个领域。
在工程、制造、建筑等行业中，卡尺被用来测量物体的长度、宽度、厚度等尺寸。
而在日常生活中，卡尺也常用于测量家具、衣物等物品的尺寸。
本文将详细介绍卡尺的使用方法，帮助读者正确、准确地使用卡尺进行测量。
1. 卡尺的结构卡尺主要由两个可移动的螺旋尺脚和一个定位尺脚组成。
两个可移动尺脚通过螺旋装置与定位尺脚相连。
卡尺的尺脚通常由金属制成，具备一定的硬度和耐磨性。
2. 卡尺的读数卡尺上的刻度是用来读取测量数值的重要标志。
通常情况下，卡尺刻度的最小单位是毫米（mm）。
卡尺上的刻度分为主刻度和副刻度。
主刻度通常用较长的刻线表示，而副刻度用较短的刻线表示。
通常来说，卡尺的主刻度间隔为1毫米，副刻度间隔为0.1毫米。
读取卡尺的数值时，首先要确定主刻度所在的整数单位，然后再根据副刻度判断小数部分。
如果主刻度上方有一个副刻度线与定位尺脚相切，说明该数值需要加上0.1毫米；如果有两个副刻度线相切，则需要加上0.2毫米；以此类推。
读数时要注意保持卡尺与被测物体的平行，以避免测量误差。
3. 卡尺的使用步骤使用卡尺进行测量时，需要按照以下步骤进行操作：步骤一：准备工作准备一把清洁的卡尺，并确保卡尺的尺脚没有损坏或变形。
如果发现损坏或变形，应更换卡尺以保证测量的准确性。
步骤二：定位测量将卡尺的定位尺脚与被测物体的一端对齐，并轻轻夹紧。
确保卡尺与被测物体平行。
步骤三：读数根据卡尺上的刻度，读取测量数值。
首先确定最接近被测物体的主刻度整数单位，然后根据副刻度判断小数部分。
记住要考虑副刻度的刻线与定位尺脚的对齐情况，以保证准确读取。
步骤四：测量精度卡尺的测量精度通常为0.02毫米。
如果要求更高的精度，可以使用千分尺等更精密的测量工具进行测量。
4. 卡尺的注意事项在使用卡尺进行测量时，需要注意以下几点：- 使用正确的姿势：保持卡尺与被测物体平行，避免歪斜或倾斜测量。

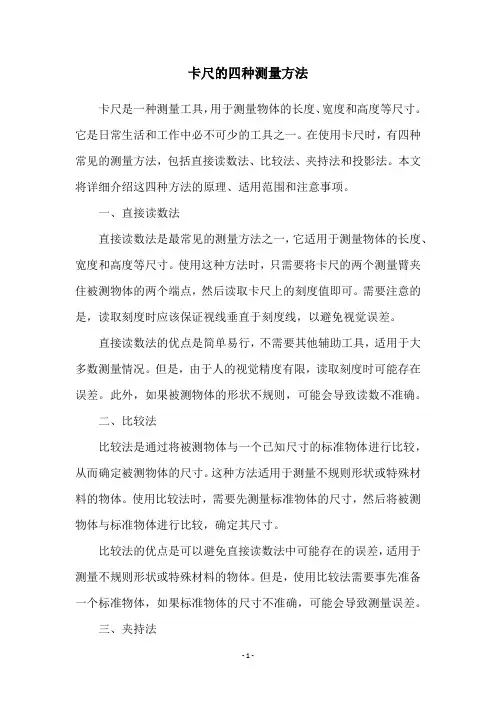

卡尺的四种测量方法
卡尺的四种测量方法卡尺是一种测量工具，用于测量物体的长度、宽度和高度等尺寸。
它是日常生活和工作中必不可少的工具之一。
在使用卡尺时，有四种常见的测量方法，包括直接读数法、比较法、夹持法和投影法。
本文将详细介绍这四种方法的原理、适用范围和注意事项。
一、直接读数法直接读数法是最常见的测量方法之一，它适用于测量物体的长度、宽度和高度等尺寸。
使用这种方法时，只需要将卡尺的两个测量臂夹住被测物体的两个端点，然后读取卡尺上的刻度值即可。
需要注意的是，读取刻度时应该保证视线垂直于刻度线，以避免视觉误差。
直接读数法的优点是简单易行，不需要其他辅助工具，适用于大多数测量情况。
但是，由于人的视觉精度有限，读取刻度时可能存在误差。
此外，如果被测物体的形状不规则，可能会导致读数不准确。
二、比较法比较法是通过将被测物体与一个已知尺寸的标准物体进行比较，从而确定被测物体的尺寸。
这种方法适用于测量不规则形状或特殊材料的物体。
使用比较法时，需要先测量标准物体的尺寸，然后将被测物体与标准物体进行比较，确定其尺寸。
比较法的优点是可以避免直接读数法中可能存在的误差，适用于测量不规则形状或特殊材料的物体。
但是，使用比较法需要事先准备一个标准物体，如果标准物体的尺寸不准确，可能会导致测量误差。
三、夹持法夹持法是通过将卡尺的一个测量臂夹住被测物体的一个端点，将另一个测量臂与一个支撑物相接触，从而测量被测物体的长度。
这种方法适用于测量较长的物体，例如管道、杆子等。
使用夹持法时，需要注意夹持物体的位置应该与支撑物相对稳定，以避免测量误差。
此外，如果被测物体的弯曲程度较大，可能会导致测量不准确。
四、投影法投影法是通过将被测物体的影子投影在一个相对平面的表面上，然后测量影子的长度来确定被测物体的尺寸。
这种方法适用于测量不易接触的物体，例如高空中的建筑物、山体等。
使用投影法时，需要注意选择一个相对平面的表面，以避免投影的扭曲。
此外，如果被测物体的形状不规则，可能会导致投影不准确。
千分尺、游标卡尺、钢直尺使用方法
千分尺的使用方法1.千分尺又称螺旋千分尺、分厘米卡，是一种精密测量工具，分为机械千分尺和电子千分尺，可精确到0.01mm，由测量钻头、测微螺钉、锁紧装置、固定套、差动缸和棘轮组成。
2.使用前应检查零点：差动缸前缘与水平刻线对齐，主轴标尺基线与差动缸零刻线对齐。
3.测量物体时：首先转动棘轮，将测量钻与千分尺螺丝之间的距离调整到略大于物体的尺寸，然后将被测物体放入其中，慢慢转动棘轮，直到发出咔嗒声后再读数。
4.阅读时：先读定尺，再读半尺。
如果半刻度线露出，标记为0.5mm，如果半刻度线未露出，标记为0.0mm，然后读取可移动刻度(注意估计)。
写n次0.01mm，最后的读数结果是定尺，半尺，动尺。
5.注意事项：千分尺每格1mm，差动圆柱每格0.01mm。
阅读时注意视线垂直于刻度，否则会有误差。
游标卡尺的使用方法一、游标卡尺介绍游标卡尺是一种较精密量具，能较精确地测量工件的长度、宽度、深度及内外圆直径等尺寸。
常用的规格有 0～125mm、0～150mm、0～200mm、0～300mm、0～500mm 等多种。
游标卡尺按其精度可分为：0.1mm、0.05mm、0.02mm 三种。
二、标卡尺的结构图 1-1游标卡尺由尺身、游标、外测量爪、刀口内测量爪、深度尺、紧固螺钉等组成，如图1-1所示。
三、读数游标的尺身上的刻度每格为 1mm，滑动的游标上的刻度每格为0.02mm（以精度0.02为例）。
如下图2-1（实物图），如下图3-1（示意图）。
图 2-1图 3-11.第一步：确认游标卡尺精度，如图2-1所示，游标卡尺的精度为0.02mm。
一般情况下我们的尺身（主尺）的读数的单位为cm，为了方便读数，我们需要化为mm，1cm=10格，所以一格为0.1cm，化为mm，即主尺一格就为1mm。
2.第二步：确认游标（副尺）读数，由于精度为0.02，所以如图3-1所示，游标（副尺）的一格为0.02mm，五格就为0.10mm；此时有两种游标（副尺）读数方法：2.1.第一种：数游标与主尺（从左到右）数过去相对应的格数X0.02；例如：10格在游标上对应的位置为2，我们通过计算：10X0.02=0.20mm；2.2.第二种：直接看游标读数：例如1就为5格，所以为0.10mm； 2为10格就为0.20mm；3就是0.30,mm；以此类推；3.第三步：具体读数：结果=主尺读数+游标（副尺读数）图 4-13.1.主尺读数：主尺的数值为0.7cm=7mm；（注意将cm转化为mm）3.2.副尺读数：大家可以清晰的看到图4-1游标（副尺）0刻度没有与7mm主尺刻度重合，所以超过了7mm，我们得从左往右读取游标刻度，看哪一个与主尺刻度进行重合；大家可以看图4-1中游标读数4这个位置刚刚好与主尺读数进行重合；我们进行计算：一共有20格X0.02=0.40mm; 或者直接读数4这个位置为0.40mm；3.3.最终结果：7mm+0.40mm=7.40mm；四、具体操作详细步骤：1.基本检查：拿出游标卡尺，进行外观检查，刻度清晰检查，是否损坏，游标是否能够正常滑动；2.清洁：重点清洁外量尺和内量尺和刻度，以及被测物体；3.校零:确认游标卡尺上的主尺和副尺0是否重合，如果未重合即万用表存在误差，需要读出误差值；4.进行游标卡尺测量被测物体，然后保证游标卡尺外量尺接触物体后，保证游标卡尺水平后旋转锁止螺母进行锁止，取出游标卡尺；5.读数：主尺+副尺；6.记录数据：最好测两次及以上；7.复位。
游标卡尺的介绍及使用方法
游标卡尺的介绍及使用方法游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。
游标卡尺的概述游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。
如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。
游标卡尺的读数方法以刻度值0.02mm的精密游标卡尺为例，读数方法，可分三步；1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。
0.02mm游标卡尺的读数方法如上图所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。
副尺0 线后的第9条线表示：0.02x9= 0.18mm所以被测工件的尺寸为：64+0.18=64.18mm游标卡尺的使用方法将量爪并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：游标卡尺的应用游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：1）测量工件宽度2）测量工件外径3）测量工件内径4）测量工件深度具体的这四个方面的测量方法请看下图：使用注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：1) 使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。
2) 测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。
且用力不能过大,以免卡脚变形或磨损,影响测量精度。
卡尺的使用方法详解
卡尺的使用方法详解卡尺的使用方法详解一、引言卡尺是一种常用的测量工具，广泛应用于工程、制造、建筑和科学实验等领域。
本文将详细介绍卡尺的使用方法，包括卡尺的结构、测量原理、读数方法和注意事项等。
二、卡尺的结构卡尺一般由两个可移动的尺脚组成，其中一个尺脚上标有目视刻度，用于测量长度。
另一个尺脚用于固定测量对象。
卡尺一般由金属或塑料制成，有不同的尺寸和型号可供选择，包括直尺卡尺、弹簧卡尺和游标卡尺等。
三、卡尺的测量原理卡尺的测量原理基于物体的直线距离。
通过打开卡尺，将测量对象夹在两个尺脚之间，使尺脚与对象的两个端点接触，并读取尺脚上的刻度数值，即可得到物体的长度。
四、卡尺的读数方法1、零位对齐：将卡尺的两个尺脚完全合拢，使目视刻度上的零刻度与固定尺脚的刻度线对齐。
2、夹取测量对象：打开卡尺，夹住要测量的对象，尺脚与对象的两个端点接触，并将其紧密固定。
3、读取刻度数值：通过目视刻度上的刻度线与固定尺脚刻度线对齐，读取尺脚上距离固定尺脚的刻度数值。
如果尺脚上有附加的毫米刻度，还可以读取更精确的数值。
五、卡尺的使用注意事项1、确保卡尺的尺脚清洁和平整，以免影响测量准确性。
2、使用卡尺测量物体时，要确保夹紧并固定住物体，避免尺脚移动导致测量误差。
3、在读取刻度数值时，要保持视线垂直于刻度线，避免因角度偏差导致的误差。
4、在测量较小的物体时，可以使用附加的毫米刻度进行更精确的测量。
5、长时间不使用卡尺时，应放置在干燥清洁的位置，避免受潮、变形或损坏。
附录：附件一、卡尺结构示意图附件二、卡尺读数示例图法律名词及注释：1、测量准确性：指测量结果与实际数值之间的接近程度。
2、固定尺脚：卡尺上用于夹取和固定测量对象的尺脚，通常不可移动。
3、刻度数值：卡尺上用于读取的刻度线所对应的数值，一般以毫米或英寸为单位。
卡尺认知及操作
③电子数显卡尺。采用容栅、磁栅等测量系统，以数字显示测量示值的长度测量工具。 常用的分辨率为0.01mm，允许误差为±0.03mm/150mm。也有分辨率为0.005mm的高精 度数显卡尺，允许误差为±0.015mm/150mm。还有分辨率为0.001mm的多用途数显千分 卡尺（这是安一量具的国家专利，只有他们能够生产），允许误差为±0.005mm/50mm。 由于读数直观、清晰，测量效率较高。 另外，还有各种非标专用的卡尺，如测量沟槽深度的带钩深度卡尺、测量齿轮厚度的齿 厚卡尺、测量物体高度的高度卡尺和测量焊接质量的焊缝卡尺（焊缝规）等。
数显卡尺---简介 什么是数显卡尺?
数显卡尺是带数字显示功能不需要人工读数的一种卡尺，与普通的卡尺一样能够用来测 量长度、内外径和深度等。电子数显卡尺是利用容栅测量系统原理对两测量爪相对移动 分隔的距离进行测量并通过LCD显示出测量值的一种长度测量工具。
数显卡尺的尺身装有高精度齿条，齿条运转带动圆形栅格片转动，用光电脉冲计数原理, 将卡尺量爪的位移量转变为脉冲讯号，通过计数器和显示器将测量尺寸用数字显示在屏 上。
卡尺认知及操作
卡尺种类
ELMA常见卡尺
游标&带表卡尺---使用方法
游标卡尺---简介
游标卡尺---主要功能
游标卡尺---基本操作
带表卡尺---简介
带表卡尺---基本操作
游标&带表卡尺---使用叙述
数显卡尺---简介
数显卡尺---使用方法
游标卡尺---实物操作
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、禁止将卡尺靠近磁场或放置在磁性物体上，如发现卡尺带有磁性，应退磁后
方可使用； 6、非专业人员不可拆卸卡尺的传动部位，卡尺需做定期的校检（6个月/次）； 7、电子卡尺三个月以上不使用时，应从卡尺内取出电池； 8、卡尺使用完毕，要擦净上油，放到卡尺盒内注意不要锈蚀或弄脏； 9、存放时量爪间略保持距离，如0.1mm，严禁量爪两端紧密啮合状态下存放；
卡尺的使用方法与注意事项
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
十、卡尺测量图示
测量工件宽度
测量工件外径
测量工件内径
测量工件深度
每次测量前对卡尺进行归零， 先将两测量面的油污杂质等 清除，然后再检查两测量面 的啮合度，（将卡尺测量面 对准光线，检查两测量面是 否有间隙）
卡尺的使用方法与注意事项
千分尺的种类与规格
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
一、千分尺又称：螺旋测微器、分厘卡是一种比卡尺更精密的 测量长度的工具，用它测量长度可以精准到0.01mm，测 量范围为几个厘米；
二、千分尺的种类：
机械式外径千分尺
数显外径千分尺
数显内径千分尺
千分尺的结构与读数方法
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
卡尺的结构与读数原理
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
八、表盘式卡尺的读数原理
借助齿轮与齿条之间的转动，将齿轮沿的位移转变为指针的角度 位移，从而使指针在表盘上指示出相应的示值，只需在主尺上读出毫 米整数位，在刻度盘上读出毫米小数位，再将两个结果相加即为读数；
九、数显式卡尺的读数原理 电子卡尺的读数机构利用容栅或者光栅的原理将移位直接读出并 在显示屏上显示；
十四、卡尺深度测量时注意事项
卡尺的保管与保养
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
十五、卡尺的保管与保养方法
1、使用前必需先擦干净测量面，要保持测量面和其它转动部位清洁，测量后应 随手合上量爪，已防止灰尘、砂粒、金属切屑等物损坏传动部位；
2、测量工件要在静态下进行，使用时，使用时力度要适当，有微动滚轮的卡尺
卡尺的结构与读数原理
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
五、表盘式卡尺结构
内径测量爪
指示表
紧固螺钉 外圈
尺身
深度尺
台阶测量 尺框
外径测量爪
外圈紧定螺钉
滚轮
卡尺的结构与读数原理
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
六、数显式卡尺结构
内径测量爪
紧固螺钉 显示屏 电池
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
一、卡尺：是一种测量长度、内外径、深度的量具
二、按照数据读取的方式分类：刻度式、表盘式、数显式
刻度式
表盘式
数显式
三、卡尺量程规格分类：0-70mm、0-125mm、0-150mm、 0-300mm、0-500mm 等等；
四、卡尺常见分度值：0.01mm、0.02mm、0.05mm；
三、外径机械式千分尺结构
千分尺的结构与读数方法
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
四、机械式千分尺的读数
■ 读数方法：
1、先读固定刻度， 2、再读半刻度，若半刻度已露出记作 0.05mm，若半刻度未露出记作0.0mm, 3、再读可移动刻度（注意估值）；
如图所示：
1、读取固定套筒0基准线上的刻度=18mm， 2、读取固定套筒0基准线下的半刻度+0.5mm， 3、读取0基准线下（或垂直）的微分筒刻度+0.16mm， 4、读取固定套筒0基准线与微分筒交叉部的估值+0.002mm;
十一、卡尺外径测量时注意事项
卡尺的使用方法与注意事项
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
十二、卡尺内径测量时注意事项
卡尺的使用方法与注意事项
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
十三、卡尺内径测量时注意事项
卡尺的使用方法与注意事项
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
4、当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将 出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值；
千分尺的保管与保养
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
六、千分尺的保管与保养
1、检查零位线是否准确； 2、测量时需把工件被测量面擦干净； 3、工件较大时应放在V型铁或平板上测量； 4、测量前将测量杆和砧座擦干净； 5、拧活动套筒是需要棘轮装置；
深度尺
“置零”键 公英制转换按 键 “开”“关”键 外径测量爪
尺身
卡尺的结构与读数原理
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
七、表盘卡尺的刻度认知
表盘每格分度值 0.02mm
主尺每格分度值1mm
注、读数时先读主尺上面的值，再读表盘上面的值，当主尺上面的值为偶数
是则在表盘上读右半圈的数值，当主尺上面的值为奇数时读左半圈的数值；
千分尺刻度为：18
mm 0.5 mm 0.16 mm + 0.002 mm
18.662 mm
千分尺的使用方法与注意事项
东 莞 市 东 文 胜 电 子 科 技 有 限 公 司
五、千分尺的使用方法
1、使用前应先检查零点：缓缓转动微调旋钮，使测杆和测砧接触，到棘轮发 出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基 准线（长横线）对正，否则有零误差； 2、左手持尺架，右手转动粗调旋钮，使测杆与测砧间距稍大于被测物，直到 棘轮发出声音为止，拨动固定旋钮使测杆固定后读数；
六、千分尺的注意事项
1、测量时注意要在测微螺杆快接近被测物体时应停止使用旋钮，改用微调旋钮 避免产生过大的压力，影响测量结果的精准度； 2、读数时要注意固定刻度尺上的半毫米线是否已经露出； 3、读数时千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与
可动刻度的某一刻度线对齐，千分位上也应该读取为“0”；
量具的简单介绍及测量方法
——唐孝任 2016/5/30
目录
一、卡尺
东 莞 市 东 文 胜 电 子 科 技 有 构与读数原理
卡尺的使用方法与注意事项 卡尺的保管与保养 二、千分尺 千分尺的种类及规格
千分尺的结构与读数
千分尺的使用方法与注意事项 千分尺的保管与保养
卡尺的种类及规格
6、不可拧松后盖，以免造成零位线改变；
7、不要在固定套筒和活动套筒间加入普通机油； 8、用后擦净上油，放入专用盒内，置于干燥处；
9、存放时两侧砧间略保持距离，如：0.1mm，严禁两砧面紧密啮合状态下存放；
10、电子千分尺三个月不使用时，需将电池取出；
THANKS
