大庆云数据中心项目冷冻水型列间空调技术规范书1 应用范围本选型技术要求提出了冷冻水型列间空调的选型原则、技术要求，可作为工程招标的依据。
2 引用标准GB/T50174-2008《电子信息系统机房设计规范》GB/T2887-2000《电子计算机场地通用规范》GB 50019-2012《采暖通风与空气调节设计规范》3 技术要求3.1 精密空调机组的技术指标本次空调机组选型范围为冷冻水型列间空调，主要包括：本次选型空调机组主要技术指标要求如下表：表一：表二：注：制冷量是在回风干球温度35℃，相对湿度23%，冷冻水供回水温度12-18℃的工况下测定的。
4.2 精密空调机组的电气性能4.2.1 精密空调机组的的电气性能应符合IEC标准4.2.2 精密空调机组的电源规格应该为200~240V、1Ph、50/60Hz4.2.3 输入电压允许波动范围：额定电压±10%4.2.4 频率：额定频率±2Hz4.3 精密空调机组的适应环境4.3.1 工作环境温度：-20℃～+55℃4.3.2 工作环境湿度：≤ 95% RH4.4精密空调机组的温度、湿度控制性能4.4.1 精密空调应能按要求自动调节室内温、湿度，具有制冷、除湿等功能。
4.4.2 温度调节范围：+15℃~ +35℃4.4.3 温度调节精度：±1℃，温度变化率< 5℃/小时4.4.4 温、湿度波动超限应能发出报警信号4.5 精密空调机组的机组性能4.5.1精密空调应由冷冻水盘管、EC风机、直流电源模块、水盘、冷凝水泵、水流量调节阀、控制盒、手操器和空气过滤器等主要部件组成。
4.5.2 冷冻水盘管应为铜管翅片式换热器，翅片应采用亲水铝箔，以提高换热性能，利于排水和提高防腐性能。
4.5.3空调机组应采用不少于6个高效、节能、无级调速EC风机送风，应根据附近机柜的温度自动调节送风量和制冷量；每个风机的状态均可以监控，一旦出现故障可以准确定位故障风机。
世图兹精密空调安装工程界面及技术规范(风冷型)
STULZ精密空调安装工程界面及技术规范（风冷型）目 录一． 安装工程总则二． 现场机组搬运，就位工作 三． 施工过程对机组的保护四． 场地及配电的基本要求五． 室外冷凝器的安装六． 底座及风帽的制作和安装 七． 冷媒管道的安装概要八． 冷媒管道的焊接等相关工艺要求 九． 管道压力测漏与抽真空十． 加湿，冷凝水管道安装十一． 验收及后续工作一. 安装工程界面总则该工程界面是指世图兹空调技术服务(上海)有限公司在保证本公司设备安全到达最终用户所在地，机组在指定位置就位后直至具备正常调试启动条件的一个完整过程的规定和说明。
注：凡参与空调安装的合作公司均应遵守本规定，保质保量完成安装工作，在STULZ工程师到达现场验收合格后，由STULZ工程师负责执行开机调试工作。
STULZ工程师有权拒绝对安装不符合本规范的机组进行开机调试；有权要求安装商对不符合本规范的安装工程进行整改。
工程界面的定义界面定义 运输安装调试启动执行人 承运商安装商STULZ工作内容描述 按客户要求卸货到现场指定位置开箱，外观检查，就位，室内机，室外机，管道安装，电缆连接，进排水管道等开机调试，使机组各项功能参数处于可投入使用状态安装的定义专业安装人员结合用户的具体环境情况，按照相关国家法律、法规、标准以及STULZ空调的安装规范，将空调机组固定到位，并进行正确的组合、连接、调试，以实现其各项预定使用功能的完整活动。
专业安装人员具有一定制冷及电气基础知识、技术经验和空调安装从业资格证书，并被授权以安全的方式完成空调安装任务的人员。
安全守则所有安装工作必须遵从STULZ环境、健康与安全（EHS）方针，贯彻EHS标准和EHS管理体系；所有安装工作必须是在机组处于关闭且断开电源的状态下进行；所有安装工作必须是在机组处于关闭且断开电源的状态下进行；负责执行的安装施工人员必须有相应的专业技能（电工，焊工等）资质认证；负责执行的安装施工人员必须采取人身安全和设备安全保护措施，佩戴必要的防护器具；负责执行的安装施工人员需在施工现场取电，动火时，必须取得用户现场负责人的许可，如用户有要求，则事先要办妥相关的施工审批手续后才可动工；负责执行的安装施工人员应在正式动工前准备好必要的防火，防水措施和器具。
精密空调安装规范
精密空调安装规范篇一：机房精密专用空调技术指标及安装要求机房精密专用空调技术指标及安装要求一、机房专用精密空调技术指标（60kw）：1．数量：二台。
2．显热比（SHR）：0.90。
3．能效比（EER）： 3.6。
4．温度控制精度：±0.5°C。
5．湿度控制精度：±2%。
6．双冷源设备双循环（2个压缩机）/台，送风系统应为双风机双电机。
7．制冷功率60KW左右。
8．送风方式：下送风；风量：不小于每小时16000立方米；最大平均机外余压：不小于350帕。
9．噪声：不大于60dB。
10．加湿量：不小于10㎏/h; 加热功率：不小于15kw。
11．室外冷凝器技术要求：转速由压力控制；散热面积大，效果好。
冷凝器配置应满足室外环境工况要求：夏季最高（正西方向）45℃、冬天最低 -20℃。
12．室内机应配备漏水检测装置，对制冷系统、风机系统、电气控制系统、微处理机控制系统、通讯系统、加湿系统、加热系统的异常情况及时报警并保护。
13．设备颜色：灰色。
14．设备保修期：1年。
二、安装技术要求：1．设备由投标方负责运输到用户指定安装地点并安装就位，投标前应考察现场，确定方案，否则为废标。
2．由于管路较长，必要时需对铜管管径进行修正，工艺应采用优质硬直铜管焊接，壁厚度不小于1.5mm。
3．免费提供监控通讯协议。
4．投标时提供安装材料规格、型号、数量明细单。
5．空调安装位置为CDAS一层机房。
投标方负责：空调电源电缆（YJV型电缆沿地板下原有动力线槽敷设并接图中动力配电柜）、上下水管路接入通风机房内、地面防水处理、室内外墙洞及封堵、室内机架及地板处理、室外机放置于楼西侧设备平台上、空调设备之间的管路及线缆连接，空调室内外最长距离为70米。
6. 2008年7月23日（星期三）上午9：00看现场，，电话：三、资质与服务要求1．供应商应提供安装资质和代理品牌资质证明。
2．售后服务期响应时间为3小时以内。
精密空调、运维设施技术要求(正式)
公安厅专用空调及运维监控设施建设项目技术要求一、精密空调项目本项目需采购专用空调4台（一）技术标准要求1.《国家A级机房标准》2.《电信机房空调维护规程》3. GB50174-93《电子计算机机房设计规范》4、YDN023-1996《通讯电源和集中监控系统技术要求》5、电网综1997（472）号文《通讯电源、机房空调集中监控管理系统暂行规定》6、电网交1999（625）号文《通讯局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》（二）文件资格要求1、设备生产厂商具有以下资质证书：（1）高新技术企业证书，（2）CRAA产品认证书，（3）具有绿色环保奖证书，（4）中国诚信供应商证书，（5）全国产品和服务质量诚信示范企业证书，（6）全国精密空调行业质量领先品牌证书，（7）全国质量检验稳定合格产品证书，（8）中国著名品牌证书，（9）国家压缩机制冷设备质量监督检验中心出具的合格证书，（10）绿色建筑节能推荐产品证书，（11）质量管理体系认证证书，（12）环境管理体系认证书，（13）职业健康安全管理体系认证书，（14）CE证书，（15）节能证书，（16）中国制冷空调工业协会会员证书，（17）全国工业产品生产许可证证书，（18）制造商具备三级以上中国制冷空调设备维修安装企业资质证书，（19）提供计算机软件著作权登记证书，（20）提供防换热管破裂结构的冷凝器专利证书，以上证书提供复印件。
2、代理公司应具有独立法人资格，在本项目所涉及的省市设有办事或销售机构、可支持7x24小时现场服务和技术服务中心。
3.产品要求：投标产品为原厂制造，不接受OEM产品。
（三）产品技术要求1．专用空调机组的机械性能1）外观工艺、检查：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。
2）操作及维修安全、方便。
3）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。
机房精密空调改造施工方案
目录第一章、编制说明 (1)第一节、编制前言 (1)第二节、编制依据 (1)第三节、编制原则 (2)第二章、工程概况 (3)第一节、主要施工内容 (3)第二节、工程特点 (3)第三章、施工总体部署 (4)第一节、施工组织管理体系及质量管理体系 (4)第二节、施工组织作业计划 (4)第四章、施工准备 (5)第一节、组织准备 (5)第二节、技术准备 (5)第三节、劳动力准备 (6)第四节、施工机械、机具准备 (7)第五节、材料、设备准备 (8)第六节、施工现场用电准备 (9)第七节、建立健全各项管理制度 (9)第五章、主要施工方法及技术措施 (9)第一节、施工依据及主要参考资料 (9)第二节、现场施工及质量控制流程图 (9)第三节、精密空调系统安装施工 (10)第四节、电气工程施工 (25)第五节、多联机空调安装 (29)第六节、水喷雾系统施工 (35)第七节、隔音降噪方案 (55)第八节、监控系统施工 (59)第六章、工期目标及工期保证措施 (129)第一节、工期目标 (129)第二节、工期保证措施 (129)第七章、施工资源投入 (130)第八章、现场的材料供应和管理措施 (131)第九章、降低成本技术措施 (131)第十章、施工品质管理计划 (131)第一节、质量保证措施 (132)第二节、质量责任制 (132)第三节、质量控制措施 (133)第四节、成品的保护措施 (133)第十一章、安全、文明施工管理 (134)第一节、安全保证体系 (134)第二节、消防保卫措施 (135)第三节、现场文明施工管理措施 (135)第十二章、雨季施工措施 (136)第十三章、成品保护措施 (138)第十四章、紧急情况的处理措施、应急预案以及风险控制 (139)第十五章、竣工验收保修及维护 (145)第十六章、工程竣工档案资料 (147)第十七章、备货期承诺 (147)质量保证体系框图 (149)安全保证体系图 (150)施工进度计划表 (151)第一章、编制说明第一节、编制前言1.本工程是xx部机房空调改造项目，因原有机房内空调设备使用年限过长，制冷效率下降，故障频发，无法满足正常工作使用需求，为满足xx业务发展需要，为满足各空调区域制冷/制热量需求，确保各类信息通信系统正常运行。
机房精密空调系统技术需求

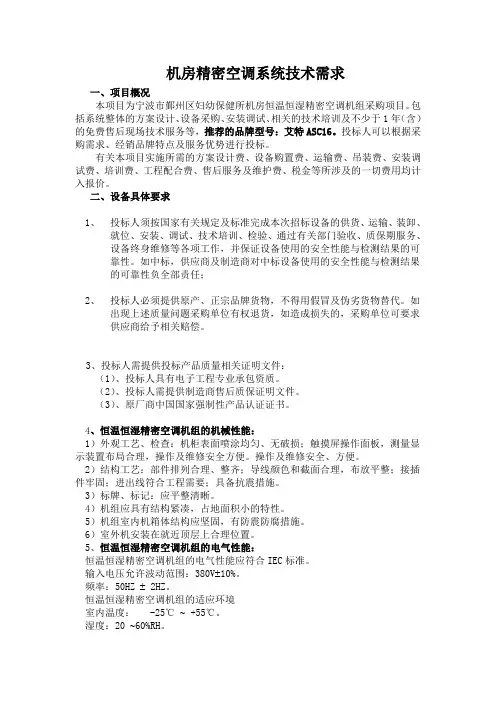

机房精密空调系统技术需求一、项目概况本项目为宁波市鄞州区妇幼保健所机房恒温恒湿精密空调机组采购项目。
包括系统整体的方案设计、设备采购、安装调试、相关的技术培训及不少于1年（含）的免费售后现场技术服务等，推荐的品牌型号：艾特ASC16。
投标人可以根据采购需求、经销品牌特点及服务优势进行投标。
有关本项目实施所需的方案设计费、设备购置费、运输费、吊装费、安装调试费、培训费、工程配合费、售后服务及维护费、税金等所涉及的一切费用均计入报价。
二、设备具体要求1、投标人须按国家有关规定及标准完成本次招标设备的供货、运输、装卸、就位、安装、调试、技术培训、检验、通过有关部门验收、质保期服务、设备终身维修等各项工作，并保证设备使用的安全性能与检测结果的可靠性。
如中标，供应商及制造商对中标设备使用的安全性能与检测结果的可靠性负全部责任；2、投标人必须提供原产、正宗品牌货物，不得用假冒及伪劣货物替代。
如出现上述质量问题采购单位有权退货，如造成损失的，采购单位可要求供应商给予相关赔偿。
3、投标人需提供投标产品质量相关证明文件：（1）、投标人具有电子工程专业承包资质。
（2）、投标人需提供制造商售后质保证明文件。
（3）、原厂商中国国家强制性产品认证证书。
4、恒温恒湿精密空调机组的机械性能：1）外观工艺、检查：机柜表面喷涂均匀、无破损；触摸屏操作面板，测量显示装置布局合理，操作及维修安全方便。
操作及维修安全、方便。
2）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。
3）标牌、标记：应平整清晰。
4）机组应具有结构紧凑，占地面积小的特性。
5）机组室内机箱体结构应坚固，有防震防腐措施。
6）室外机安装在就近顶层上合理位置。
5、恒温恒湿精密空调机组的电气性能：恒温恒湿精密空调机组的电气性能应符合IEC标准。
输入电压允许波动范围：380V±10%。
频率：50HZ ± 2HZ。
技术支持 精密空调安装规范 版
5. 管路的总长度应维持在30m范围内，热气管道垂直向上应每隔4m安装存油 弯，高度超越25m时，应于热气管的垂直管的此处安装油分离器，并也需 安装存油弯。
制冷管道安装要求
6、为避免发生冷凝器下至安装积液的情况，应在冷凝器的出口排液 管上向上位置安装单向阀。（该法主要防止冷凝器积液） 7、水平走向的热气管道应向冷凝器方向倾斜，以减少油液与已冷凝 的制冷剂于压缩机停止运行时回流。 8、 管道应使用管道夹固定于墙面或地面，管道夹之间的距离应维 持于1m-2m之间。为避免管道因震动，产生摩擦导致管道受损发生 泄漏。管道夹应采用橡胶作减震处理。 9、 如管道需穿越墙体，管道表面需加上绝缘保护层，以防管道受 腐蚀及损害。 10、如安装油分离器，须在油分离器排出口安装单向阀（以防液态 倒流至油分离器并进入低压端）。 11、 管道最高处回落至冷凝器现象应避免在施工工艺中得到解决。 12、 补油：严格安装下页表格中要求注油 13、 管道长度大于30m时需与售后部门沟通确认施工方案。
管道固定和走向
1. 管道应使用管道夹固定于墙面 或地面
2. 管道夹之间的距离应维持于 1m-2m之间
铜管准备
① 硬直铜管 铜管二头封口密闭 ② 铜管清洁 脱脂清洗剂：乙醚 纯度要求：化学纯 压力吹洗气体：氮气 出力压力：0.6MPa 要求：纯净 操作步骤：用干净的丝织品沾乙醚，来回通铜管，再用
4、调整空调门板的组织状况
风帽、导流板的安装
上送风式的空调室内机须加装导流风帽
– 导流风帽，后部须有弧型导流板,具体尺寸按室内机大小确定。 – 导流风帽的材料采用厚度为2.00mm以上的钢板，内部不应贴加海
(word完整版)精密空调安装规范
机房专用精密空调机的安装规范1。
设备搬运就位条件电梯(货梯）尺寸和载重，楼梯楼道，设备间通道、标准门需要吊运机组时，如果可能应连同包装箱一起吊运，确保机箱不受损坏设备就位应使用滚轴或滑块，不允许使用撬杠,防止局部受力损坏设备.2。
室内外机的放置设备应固定在稳定而平整的基础或支架上，该基础或支架必须保证水平室外机应放置在通风、避光、散热良好，周围无障碍物处.3。
安装工艺要求室内外机垂直位差≤ 22m，管道水平距离≤30m,若位差过大，则应每隔7.5m 设置存油弯,增大管径以减少阻力。
4.供水、排水、供电供水管、排水管规格，供电电缆规格按技术规范,引到实际安装位置处。
5。
安装维护专用工具压力表,真空泵，割刀，扩管器，焊接工具（氧气、乙炔、氮气瓶)等.6。
安装维护常用工具扳手，螺丝刀,万用表，电流表等。
空调安装的好坏，直接关系到空调使用。
对于机房空调来说安装工艺极为重要，安装不合格的话那在使用过程中就会不断地遇到麻烦.在安装过程中经常会碰到以下问题：1．机房空调室内机与室外机距离超过设计极限。
2．机房空调室外机组低于室内机组超过设计极限。
3．商用空调机组内外机组距离超过设计极限。
4．机房空调及商用空调机组解体搬运。
5．根据用户需求将风冷机组改为水冷机组。
6．根据用户的需求改变空调的送风方式。
7．古建内的空调设备安装。
8．特殊环境的空调设计及安装。
标准的安装程序设备的二次搬运就位1．二次搬运前进行设备箱体/外观检查；2．设备就位后打开设备，检查空调机检查机组零件是否和技术资料相符；3．检查连接冷媒铜管和蒸发器铜管是否有明显的小孔、变形及氮气保压情况等现象;4．检查其他零部件,如压缩机、室内机组、加湿器等是否有因运输而松动，或者遭遇野蛮装卸而脱落或损坏；5．开箱后设备及附件是否有损坏、遗漏现象；6．搬运设备时须用柔软物对设备提供适当的保护，以免碰撞损伤；7．标准的搬运界面为机房内任意空间或机房同层内无障碍的任意空间。
