压力容器安全附件以及基本知识
压力容器的安全附件
7 新安全阀在安装之前，应根据使用情况进行 调试后，才准安装使用。 8 安全阀一般每年至少校验一次，拆卸进行校 验确有困难的应采用现场校验（在线校验）。
9 安全阀有下列情况之一时，应停止使用并更换：
（1）安全阀的阀芯和阀座密封不严且无法修复；
（2）安全阀的阀芯与阀座粘死或弹簧严重腐 蚀、生锈。
（3）安全阀造型错误。
5 杠杆式安全阀应有防止重锤自由移动的装置和限 制杠杆越出的导架；弹簧式安全阀应备有防止随便 调整螺钉的铅封装置。
6 安全阀的安装应符合几点要求：
（1）安全阀应垂直安装，并应安装在压力容器的液面以上气相 空间部分；或装设在与压力容器气相空间相连接的管道上。 （2）压力容器与安全阀的连接管和管件的通孔，其截面积 不得小于安全阀的进口截面积，其接管应尽量短而直。 （3）压力容器一个连接口上装设两个或两个以上的安全阀时，则 该连接口入口的截面积应至少等于这些截面积的进口截面积总和。 （4） 安全阀装设位置应便于检查和维修。
三 对安全阀的要求
1 安全阀应选用经省级以上（含省级）安全监察 机构批准的企业的合格产品。 2 安全阀的选用必须符合压力容器的设计需要。 3 对易燃介质或毒性程度为极度、高度危害介质 的压力容器，应在安全阀的排出口设置导管，将排 放介质引至安全地点，并进行妥善处理，不得直接 派入大气。 4 移动式压力容器安全阀的开启压力应为罐体设计 压力的1.05-1.10倍，回座压力不低于开启压力 0.8倍。
第三章 安全附件
压力容器的主要安全附件有：安全阀、爆破片、 压力表、液位计、温度计、紧急切断装置和快开 门式压力容器的安全联锁装置。
第一节 安全阀
一 安全阀的类型 （一）按加载机构分类： 1 重锤式安全阀 2 弹簧式安全阀 弹 簧 式 安 全 阀
压力容器的常规安全附件模版（四篇）
压力容器的常规安全附件模版压力容器是工业生产中常见的设备，也是一种潜在的危险源。
为了保障生产现场的安全，压力容器需要配备常规的安全附件。
下面是一份压力容器常规安全附件的模板，以供参考。
一、安全阀1. 安全阀是压力容器常用的安全附件，用于控制容器内部的压力在安全范围内。
安全阀的选型要符合以下原则：- 根据压力容器的额定压力和工作温度确定安全阀的额定压力和排放量。
- 安全阀应具备良好的密封性能，能够可靠地关闭并防止泄漏。
- 安全阀的排放量应适中，既不应过大以造成能源的浪费，也不应过小以导致容器爆炸的危险。
- 安全阀应定期检修和校验，确保其正常工作。
2. 安全阀的安装和维护要求：- 安全阀应安装在压力容器的顶部或侧面，以便于监测和操作。
- 安全阀的排放管道应畅通，无任何堵塞和泄漏现象。
- 安全阀应每年进行一次防护维修和校验，确保其正常工作。
二、压力表1. 压力表是用来测量容器内部压力的工具，是判断容器是否正常工作的重要指标。
压力表的选型要符合以下原则：- 根据容器的额定压力和工作温度确定压力表的额定压力和测量范围。
- 压力表应具备良好的精度和重复性，能够准确地显示容器内部的压力。
- 压力表的接口和连接方式要符合容器的规格和要求。
2. 压力表的安装和维护要求：- 压力表应安装在容器的便于观察和操作的位置，如容器顶部或侧面。
- 压力表的连接管道应严密，无任何泄漏现象。
- 压力表应定期检修和校验，确保其准确度和可靠性。
三、温度计1. 温度计是用来测量容器内部温度的工具，能够提供给操作人员容器内部温度的信息。
温度计的选型要符合以下原则：- 根据容器的工作温度范围确定温度计的测量范围和额定精度。
- 温度计应具备良好的抗震性和耐腐蚀性。
- 温度计的读数要简洁明了，便于操作人员观察和判断。
2. 温度计的安装和维护要求：- 温度计应安装在容器内部或容器的壁面，以便于准确测量温度。
- 温度计的连接管道应严密，无任何泄漏现象。
压力容器安全附件
压力容器安全附件压力容器是一种用来储存或者传递气体、液体或者蒸气的设备，通常在工业生产中被广泛使用。
然而，由于其内部承受着高压力，一旦发生泄漏或者爆炸，将会造成严重的人员伤亡和财产损失。
因此，压力容器的安全问题一直备受关注。
为了确保压力容器的安全运行，需要配备一些安全附件，本文将对压力容器安全附件进行详细介绍。
首先，压力容器安全附件中最重要的就是安全阀。
安全阀是用来保护压力容器免受过压的损害，一旦压力超过了设定值，安全阀就会自动打开，释放压力，以保证容器不会发生爆炸。
因此，安全阀的选择和安装位置非常重要，必须符合相关的标准和规定。
此外，安全阀的定期检测和维护也至关重要，以确保其正常运行。
其次，压力表也是压力容器安全附件中不可或缺的一部分。
压力表用来测量压力容器内部的压力，及时发现压力异常，以便采取相应的措施。
同样，压力表的准确性和可靠性对于压力容器的安全运行至关重要。
因此，需要定期对压力表进行校准和检测，以确保其测量结果的准确性。
除此之外，压力容器安全附件还包括压力开关、压力传感器、安全防爆盖等。
这些安全附件在压力容器的安全运行中也起着至关重要的作用，它们能够及时感知压力变化，保障压力容器的安全性。
在选择和使用压力容器安全附件时，需要严格按照相关标准和规定进行，确保其符合国家或行业标准。
同时，在安装和使用过程中，需要严格按照操作手册和安全规程进行，确保操作人员的安全。
总的来说，压力容器安全附件对于压力容器的安全运行至关重要，它们能够及时感知压力变化，保障压力容器的安全性。
因此，在选择、安装和使用这些安全附件时，需要严格按照相关标准和规定进行，并且定期进行检测和维护，以确保其正常运行。
只有这样，才能确保压力容器的安全运行，避免发生意外事故。
压力容器的常规安全附件范本
压力容器的常规安全附件范本压力容器是一种具有封闭结构的设备，用于储存或运输液体或气体等物质，并承受内部储存物质所产生的压力。
在使用压力容器时，为了保障操作人员和设备的安全，常常需要配备一些安全附件。
下面是一份压力容器常规安全附件的范本。
1. 压力表（Pressure Gauge）压力表是用于测量压力容器内压力的装置。
它通常安装在压力容器的出口处，可以实时地显示压力的数值。
在设计和选择压力表时，应确保其测量范围适用于所需的工作压力，且具有足够的精确度和可靠性。
压力表应当遵循压力容器相关标准，并定期进行校准和维护。
2. 安全阀（Safety Valve）安全阀是压力容器中一种重要的安全附件，用于保护压力容器免受过高压力的损害。
安全阀的作用是在压力超过预设值时，自动打开，释放压力，以保持容器内的压力在安全范围内。
选择和安装安全阀时，需要考虑容器的最大工作压力、流量要求以及安全阀的响应速度等因素。
3. 排放阀（Discharge Valve）排放阀是一种用于排放压力容器内部液体或气体的装置。
它通常安装在容器底部或侧面，以方便排放容器内的液体或气体。
排放阀应具备良好的密封性能和耐腐蚀性，并能够满足所需的流量要求。
安装排放阀时，需要考虑其排放位置和方向，以确保安全排放。
4. 温度计（Thermometer）温度计是用于测量压力容器内部温度的仪器。
它通常安装在容器侧壁或顶部，可以帮助监测压力容器内部的温度变化。
温度计的选择应考虑到工作温度范围、测量精确度以及耐腐蚀性能等因素。
同时，温度计应定期进行校准和维护，以确保其准确性和可靠性。
5. 渗漏探测器（Leak Detector）渗漏探测器是一种用于监测压力容器是否发生泄漏的装置。
它可以实时监测容器的内部和外部环境，当发现泄漏时，及时发出警报，以便采取相应的措施。
渗漏探测器的选择和安装位置应根据实际情况进行综合考虑，确保其能够有效发现和报警。
6. 爆破片（Bursting Disc）爆破片是一种用于防止压力容器发生过压破裂的装置。
压力容器的常规安全附件

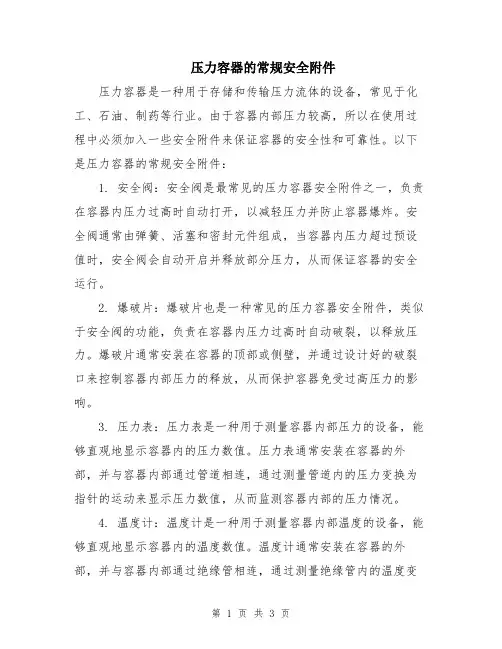

压力容器的常规安全附件压力容器是一种用于存储和传输压力流体的设备，常见于化工、石油、制药等行业。
由于容器内部压力较高，所以在使用过程中必须加入一些安全附件来保证容器的安全性和可靠性。
以下是压力容器的常规安全附件：1. 安全阀：安全阀是最常见的压力容器安全附件之一，负责在容器内压力过高时自动打开，以减轻压力并防止容器爆炸。
安全阀通常由弹簧、活塞和密封元件组成，当容器内压力超过预设值时，安全阀会自动开启并释放部分压力，从而保证容器的安全运行。
2. 爆破片：爆破片也是一种常见的压力容器安全附件，类似于安全阀的功能，负责在容器内压力过高时自动破裂，以释放压力。
爆破片通常安装在容器的顶部或侧壁，并通过设计好的破裂口来控制容器内部压力的释放，从而保护容器免受过高压力的影响。
3. 压力表：压力表是一种用于测量容器内部压力的设备，能够直观地显示容器内的压力数值。
压力表通常安装在容器的外部，并与容器内部通过管道相连，通过测量管道内的压力变换为指针的运动来显示压力数值，从而监测容器内部的压力情况。
4. 温度计：温度计是一种用于测量容器内部温度的设备，能够直观地显示容器内的温度数值。
温度计通常安装在容器的外部，并与容器内部通过绝缘管相连，通过测量绝缘管内的温度变换为指针的运动来显示温度数值，从而监测容器内部的温度情况。
5. 液位计：液位计是一种用于测量容器内液体水平高度的设备，能够直观地显示容器内的液位情况。
液位计通常通过浮筒或压力传感器等方式来感知液位的变化，并通过指针或电子显示屏来显示液位数值，从而监测容器内液体的存储情况。
6. 压力传感器：压力传感器是一种用于测量容器内部压力的设备，能够将容器内的压力变换为电信号，并将其传输至监控系统中。
压力传感器通常通过膜片或压阻等方式感知压力的变化，并将其转化为电信号，从而实现对容器内部压力的实时监测和控制。
7. 温度传感器：温度传感器是一种用于测量容器内部温度的设备，能够将容器内的温度变换为电信号，并将其传输至监控系统中。
压力容器分类及其安全附件常识
压力容器分类及其安全附件常识压力容器是指用于承受内部压力而不变形的容器，广泛应用于各个工业领域。
根据不同的应用领域和工艺要求，压力容器可以分为不同的分类。
下面将介绍压力容器的分类及其常见的安全附件。
一、按用途分类：1. 储存容器：用于储存气体、液体或固体物质，如储气罐、储液罐、储存球罐等。
2. 介质转换容器：用于气体、液体或固体物质的转化，如反应釜、萃取塔、蒸馏塔等。
3. 移动容器：用于运输气体、液体或固体物质，如储运罐车、铁路储罐车等。
4. 分离容器：用于分离混合气体、液体或固体物质的组分，如分离罐、分离管等。
5. 放散容器：用于放散气体、液体或固体物质的压力，如爆炸器、压力放散装置等。
二、按施加压力方式分类：1. 高压容器：工作压力超过常压的容器，常见的有高压气瓶、高压管道等。
2. 低压容器：工作压力小于或等于常压的容器，如储罐等。
三、按施加介质分类：1. 气体容器：用于贮存气体，如储气罐等。
2. 液体容器：用于贮存液体，如储液罐、槽罐等。
3. 气液两相容器：用于贮存气体和液体两相介质，如两相储罐、气液分离器等。
四、按结构形式分类：1. 容器罐体：由壁板、底板、顶板等组成，如圆柱形容器、球形容器等。
2. 板壳容器：由壁板和外围圆环构成，如圆形板壳容器、螺旋板壳容器等。
五、压力容器安全附件常识：1. 安全阀：是用于保护压力容器不会因内部压力超过额定压力而发生事故的一种安全装置。
2. 压力表：用于测量压力容器内部压力的装置，可提供实时的压力值，便于操作员掌握其工作状态。
3. 爆破片：是一种安全装置，当压力容器内部压力超过额定压力时，爆破片会被自动打开，以释放压力，避免容器发生爆炸。
4. 温度传感器：用于测量压力容器内部温度的装置，可实时监测容器的温度变化，预防过高温度引发事故。
5. 运行记录仪：用于记录压力容器的工作参数、操作状态等信息，便于事故分析和运行管理。
6. 泄压装置：用于控制压力容器内部压力的装置，当压力超过设定值时，会自动泄压，保证容器内部压力在安全范围内。
压力容器安全附件相关知识
压力容器安全附件相关知识压力容器安全附件相关知识安全阀、爆破片、压力表、液面计、温度计，都是压力容器的安全附件是容器得以安全和经济运行所必需的构成部分。
安全阀应用的相关知识：安全阀的主要性能参数：1)公称压力（安全阀与容器的工作压力应相匹配）2)开启高度（即安全阀开启时，阀芯离开阀座的最大高度）3)安全阀的排放量安全产阀的选用与安装：安全阀选用时应注意以下几点：1.安全阀的制造单位必须是国家定点的厂家和取得相应类别的制造许可证的单位，产品出厂应有合格证和技术文件。
2.安全阀的标牌上标示的排放量，开启压力，回座压力等应符合压力容器的设计要求。
3.安全阀应满足压力容器的工艺条件和工作温度介质的特性。
如对温度，介质的腐蚀作用的耐受程度等。
4.选用安全阀时不要把公称压力低的安全阀装到压力很高的容器上，也不要把压力很高的安全阀用到压力很低的容器上。
安全阀的安装调整、维护和检验要点：1.安全阀必须垂直安装在容器本体上。
液化气贮罐的安全阀应装在它的气相部位；安全阀确实不便装在容器本体上需用短管与容器连接时，接管直径必须大于安全阀的进口直径，接管上一般应禁止装设阀门或其它引出管。
对于易燃、易爆、有毒或粘性介质的容器需装截止阀时，其截止阀的流通面积不得小于安全阀的最小流通面程并且要有可靠的措施和严格和制度保证运行中截止阀全开。
2.安装位置要方便安全阀的日常检查、维护和检修。
安装在室外露天的安全阀要有防止冬季阀内水份冻结的可靠措施。
装有排气管的安全阀排气管的最小截面积应大于安全阀的出口截面积，排气管应尽可能短而直且不得装阀。
有毒介质的排放应导入封闭系统，易燃易爆介质的排放最好引入火炬。
如排入大气必须引至远离明火和易燃物且通风要良好，还应可靠接地以除静电。
3.安全阀在安装前应进行水压和气密试验合格后方可校正调整再安装（安全阀的开启压力一般应为容器最高工作压力的1.05-1.10倍）4.安全阀的日常检查、维护应使其动作灵敏可靠且密封性能良好，如发现缺陷，要及时校正或更换。
